工控机多 COM 口批量检测神器！告别逐个手动测试

多串口测试工具 + 串口短路环，告别逐个手动测试

做工控机、无风扇小主机批量调试维修的同行一定深有体会：

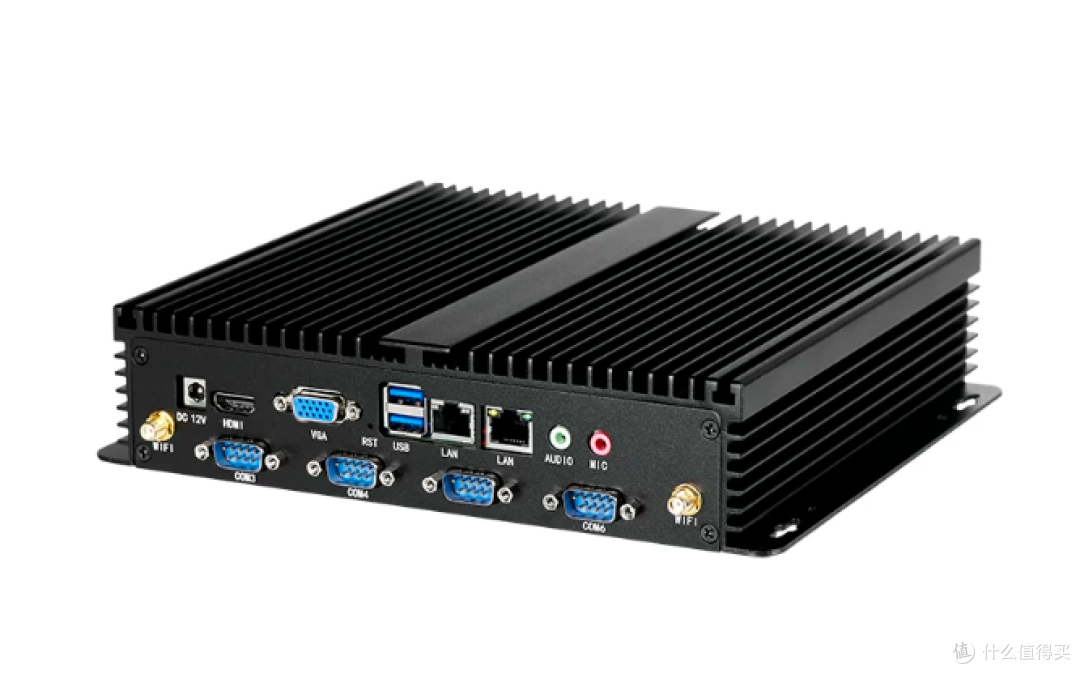

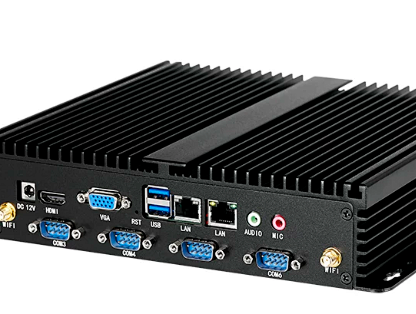

一台多串口工业主机，自带 4个、6个、10个 RS232 COM 口。

以前只能逐个插上短路环，打开串口软件手动发送、手动核对数据，一台机器测完耗费大量时间，批量出货、检修时效率极低。

今天分享一套实测好用的组合方案：串口短路自测环 + 多串口测试工具 1.5a【自动测试功能】，多路 COM 口一次性自动校验，极大提升整机检测效率。

一、传统测试方式痛点

1. 多路串口需要轮流插拔短路环，重复操作；

2. 手动发送文字，肉眼对比收发数据，容易看花眼漏判故障；

3. 长时间拷机测试，需要专人盯着软件界面；

4. 批量工控机出货检测，人工成本高、速度慢。

二、这套方案优势：开启软件【增强功能 - 自动测试】

软件自带成熟的自动测试模块，搭配 RS232 短路环使用，操作流程极简：

1. 每个待测 COM 口，分别插上串口短路环（内部短接 TX/RX）；

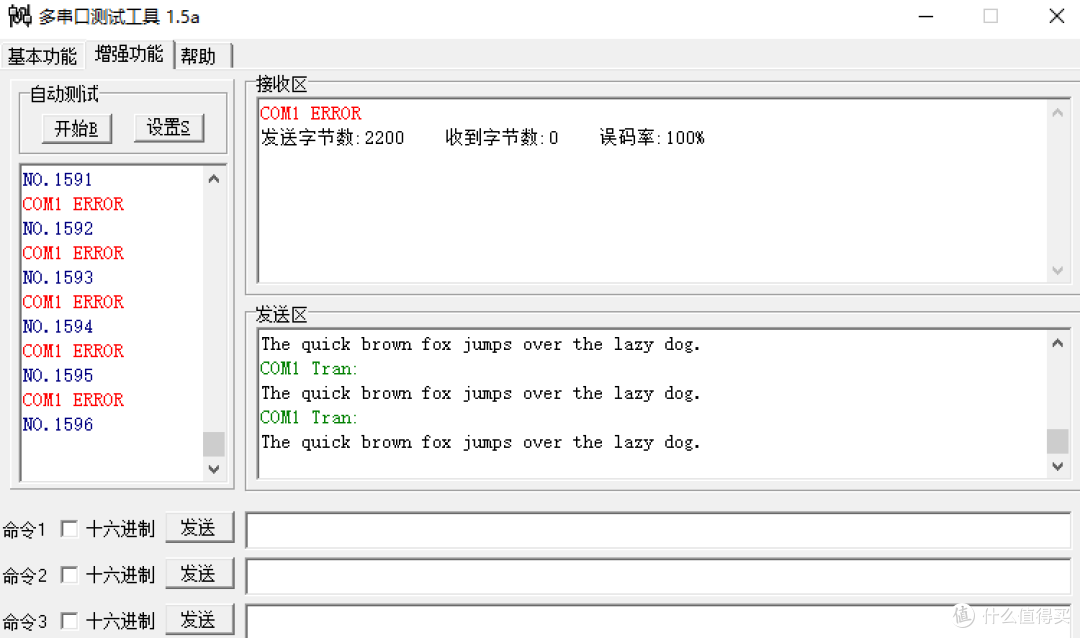

2. 打开多串口测试工具，切换到【增强功能】；

3. 点击【设置】：选定通用波特率（常规 9600），选择RX/TX自测模式，设置循环测试次数；

4. 直接点击【开始】，软件自动循环发包、自动对比收发数据；

结果自动判定，无需人工盯守

✅正常端口：收发数据一致，无报错

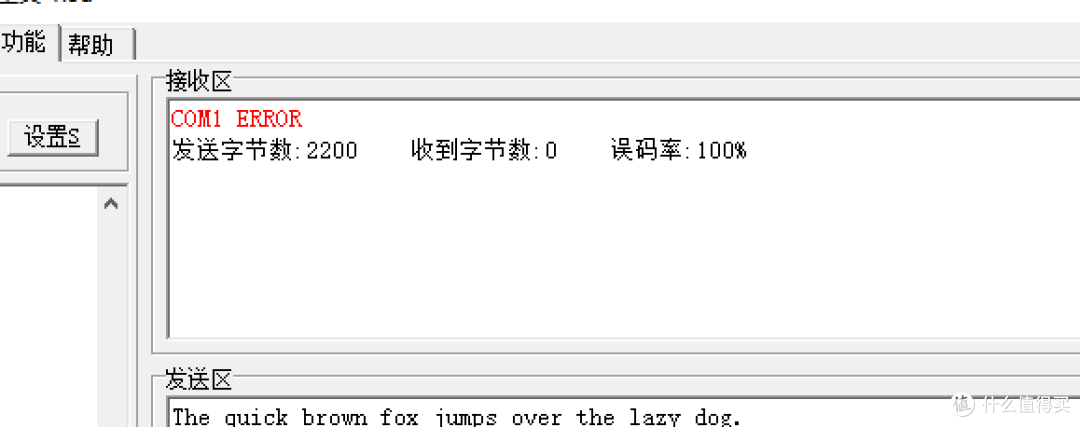

❌故障端口：直接提示 COMx ERROR，统计接收字节 = 0、误码率 100%

像截图里 COM1 持续报错，代表该串口硬件存在故障，快速定位不良串口，不用人工逐行比对！

测试文本内置标准校验句：

The quick brown fox jumps over the lazy dog.

包含全部英文字母，覆盖各类常见字符，用来校验串口收发完整性非常合适。

三、适合哪些人群 & 场景

1. 工控机厂家、组装工厂

   批量生产无风扇工业主机、多串口一体机，出厂前 COM 口功能质检，一次性检测多路 COM；

2. 维修工作室、二手工控设备检修

   收到故障工控机，快速筛查哪个 COM 口芯片损坏、DB9 接口虚焊；

3. 自助终端、闸机、PLC 调试工程师

   设备进场前提前核验主机串口是否完好，避免现场装机才发现端口故障；

4. USB 转多路 RS232 模块检测

   多路串口扩展模块批量质检，区分通道好坏。

四、实操小提示

1. RS232 短路环认准短接 2 脚 RX、3 脚 TX，不要拿 485 短接头混用；

2. 测试前确认波特率、数据位、校验位参数统一；

3. 需要长时间稳定性拷机，可以调高自动测试循环次数，持续压力测试；

4. 公头、母头短路环按需选购，适配工控机前后置不同 DB9 接口。

工控装机厂、维修工作室批量检测神器，大幅提升出货质检效率！
