前言
充电头网了解到，吉利为解决传统车载配件依赖吸盘卡扣固定以及布线痛点，吉利银河TT在仪表盘上方直接预留了带有供电功能的螺柱接口，便于扩展各类车载配件。
基于此设计，吉利推出了一款磁吸无线充手机支架。该产品可直接对接螺柱原车接口安装，同时配备18N强劲磁吸力与最高15W无线快充，并支持多向调节，兼顾了行车稳固性与日常手机充电需求。
下面充电头网就对这款无线充手机支架进行详细拆解，一探其内部做工用料。
产品外观
包装盒正面采用纯白底色，中间印有吉利银河的品牌Logo，两侧辅以蓝色的波浪线条设计，整体视觉效果简约大气。
包装盒背面印有产品的详细规格参数，这里我们到后续的实物环节再介绍。

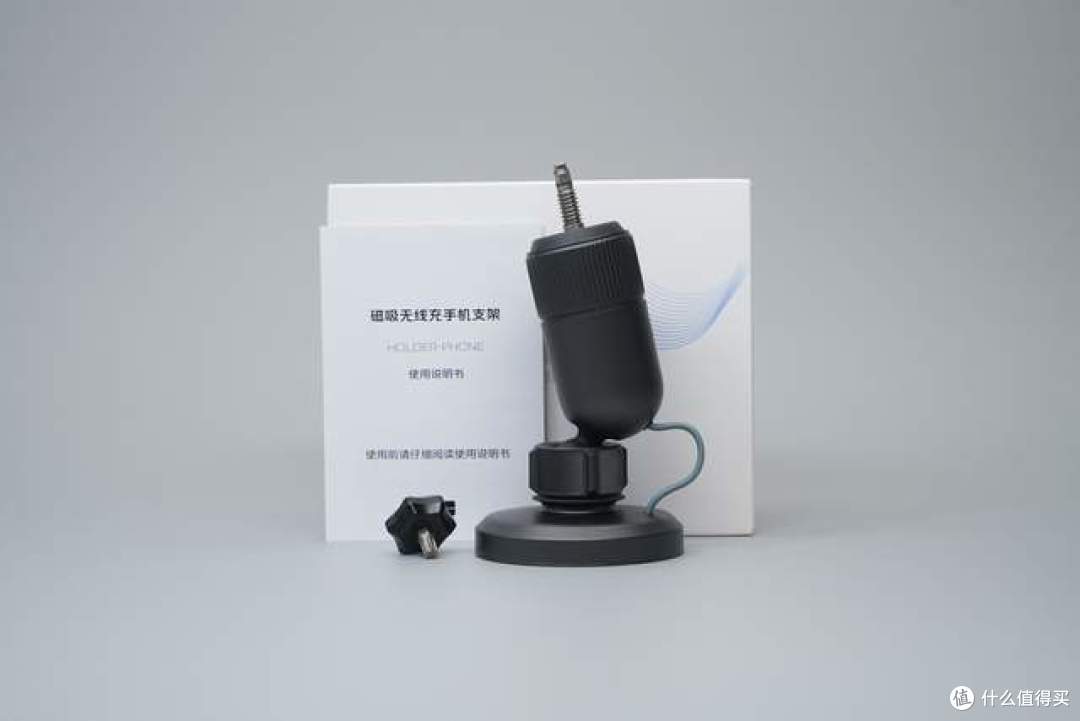

打开包装，内部配件包含磁吸无线充手机支架本体、一份使用说明书以及一个专用的梅花扳手配件。

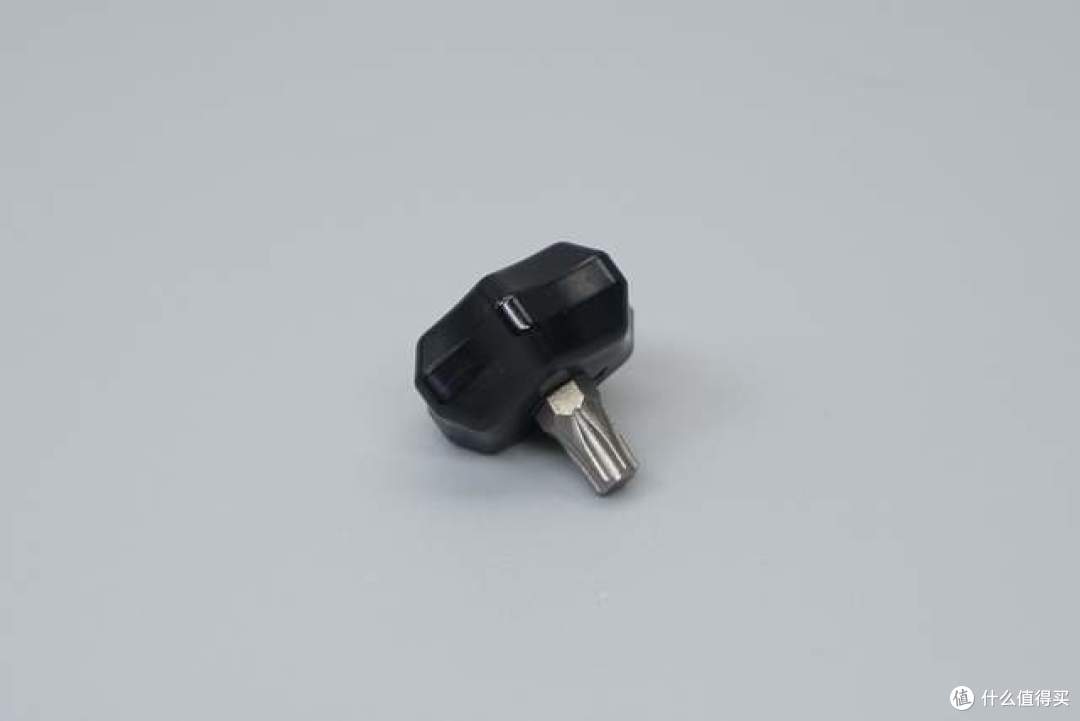

附带的梅花扳手特写，边缘带有便于发力的防滑凹槽，用于拆除车内原有的螺柱接口螺帽。

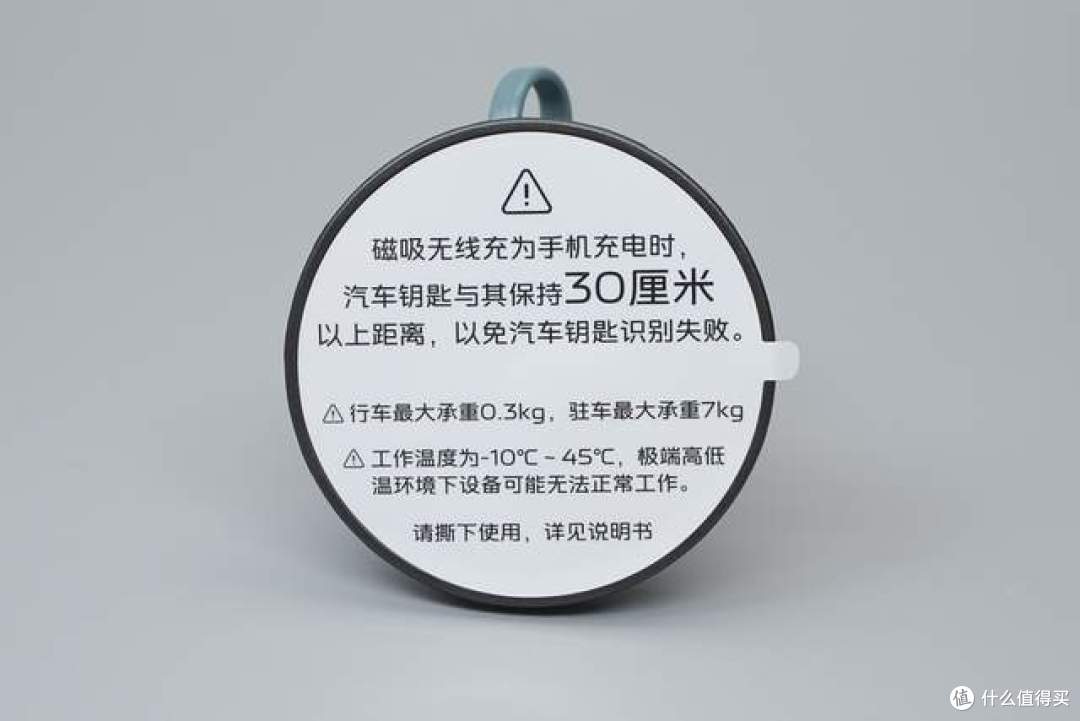

磁吸无线充面板出厂时贴有一张保护膜，上面印有警告提示。此外还标注了行车最大承重0.3kg，驻车最大承重7kg，以及工作温度为-10℃~45℃等安全信息。

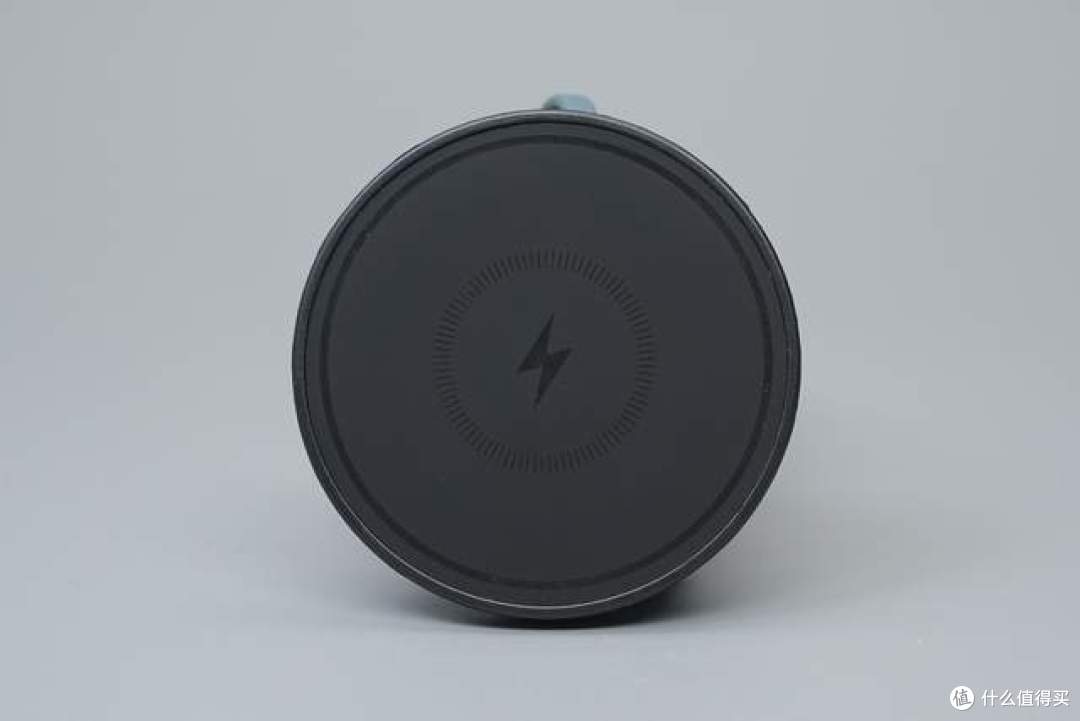

撕下保护贴膜，正中心印有一个闪电标识代表无线充电感应区域。

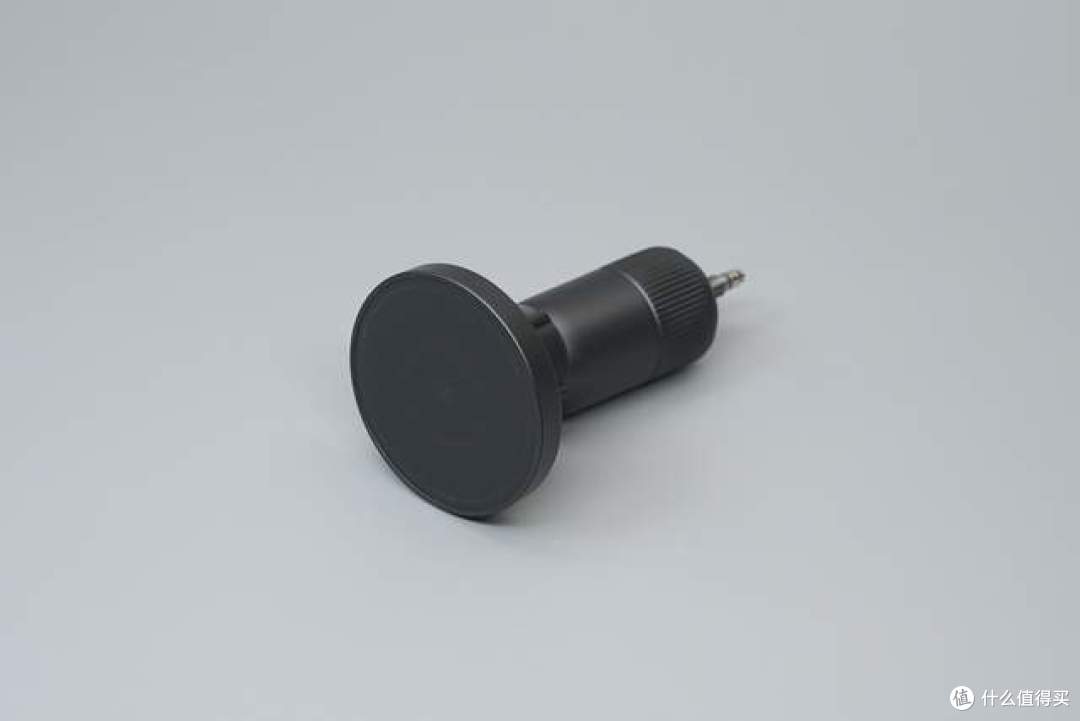

支架侧面一览，主体由磁吸充电模块、万向球头以及底座固定金属螺柱组成，整体呈现深邃的深灰色，造型紧凑利落，主体搭配滚花防滑纹理设计。
充电模块背面通过万向球头与支架主体连接，并配有大面积的防滑锁紧旋钮，方便用户自由调节并牢牢固定手机的观看角度，实现多角度调节。
从侧面看见，电源供电线从磁吸充电面板背部引出。
充电盘背面的下半部分同样印有产品参数：
名称：磁吸无线充手机支架
型号：XW0011
输出：15W MAX
输入：DC 9V-16V 2A MAX
制造商：上海易景信息科技股份有限公司

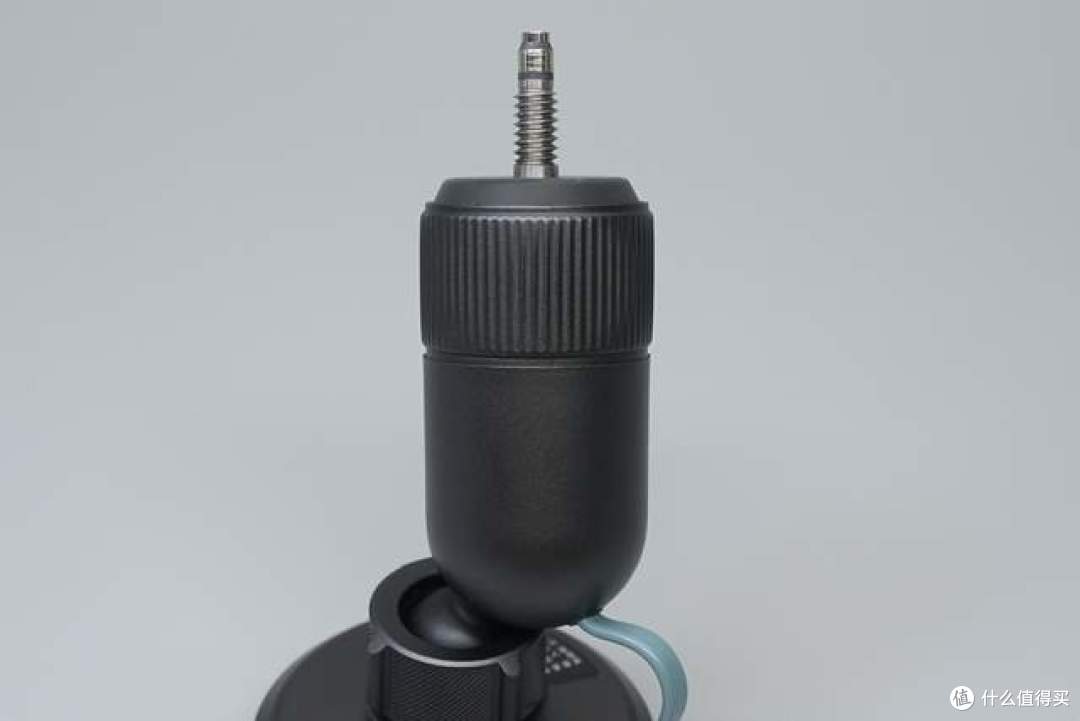

支架底部固定端特写，这是二合一螺柱供电接头。据官方描述，其采用经过钝化处理的不锈钢材质，耐腐蚀抗氧化，还能保证长期插拔稳定，用于在车内仪表盘附近预留的螺柱接口安装并同步供电。
尺寸重量
使用游标卡尺测量磁吸充电模块的直径，测得其尺寸约为62.79mm。
再测量磁吸充电模块的整体厚度，测得其尺寸约为11.99mm。

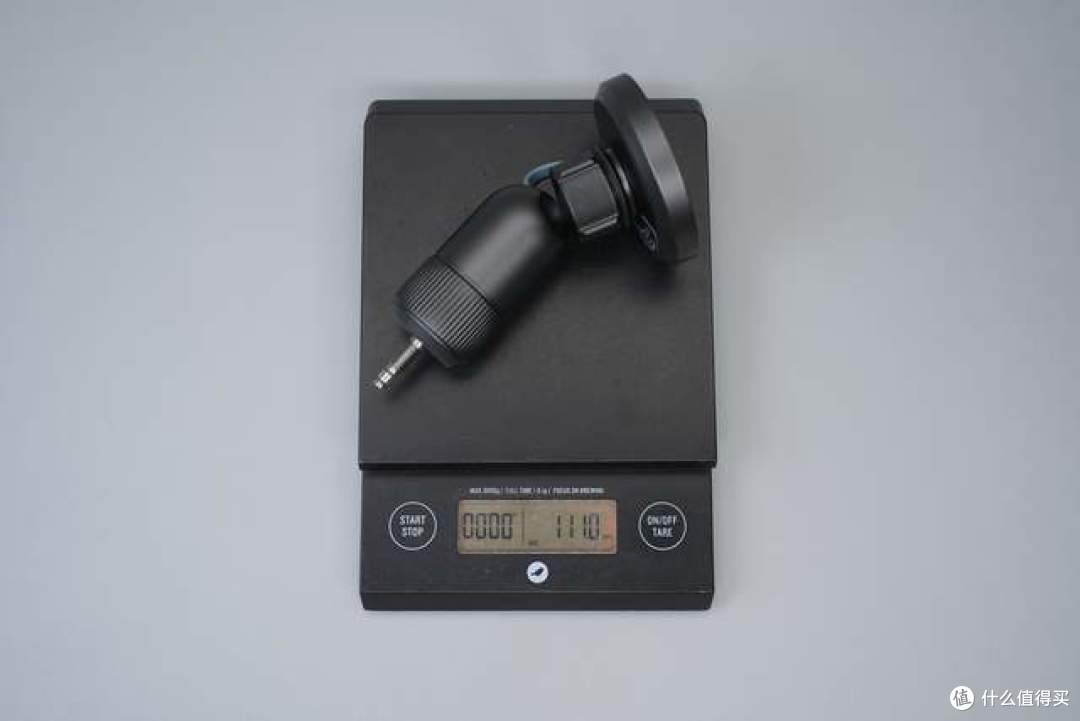

将整个磁吸无线充手机支架放在电子秤上，测得其总重量约为111.0g。
将产品放置于成年男性掌心，大小如图所示。
简单看过产品外观，下文正式进入产品拆解环节。
产品拆解

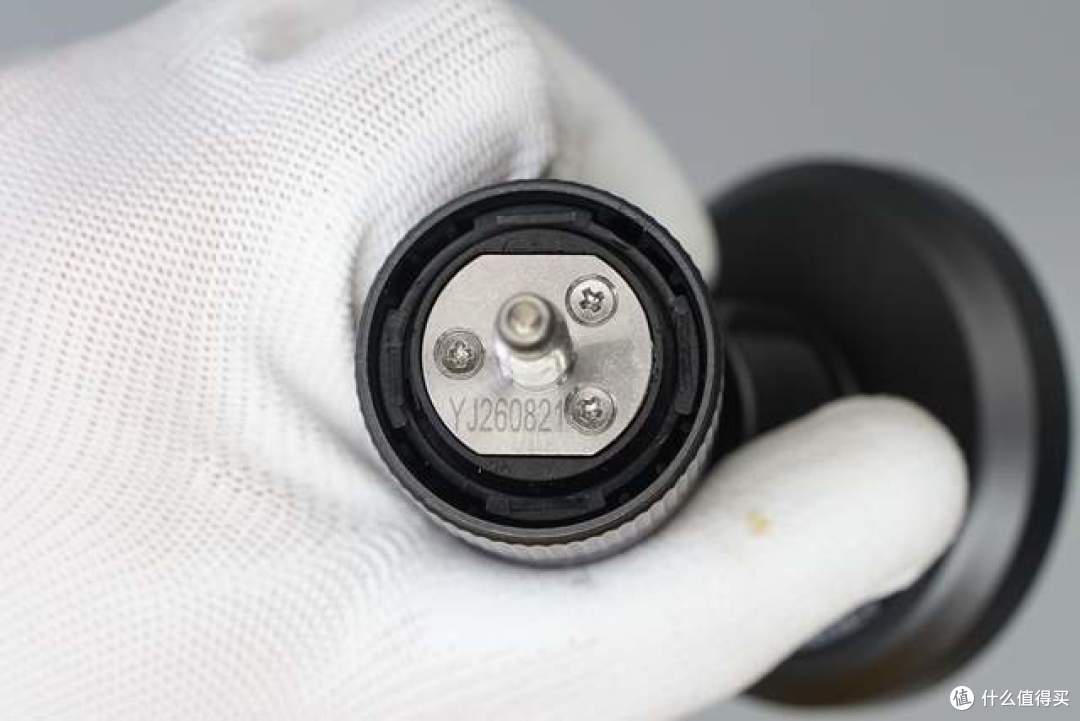

进入拆解环节，首先撬开底部的螺柱组件盖板，可以看到连接杆内部通过三颗十字螺丝牢牢固定。
拆开磁吸充电盘的正面盖板，内部采用了利兹线紧密绕制而成的无线充电线圈，线圈外围环绕着一圈用于吸附手机的双圈排列拼接弧形N52磁铁。

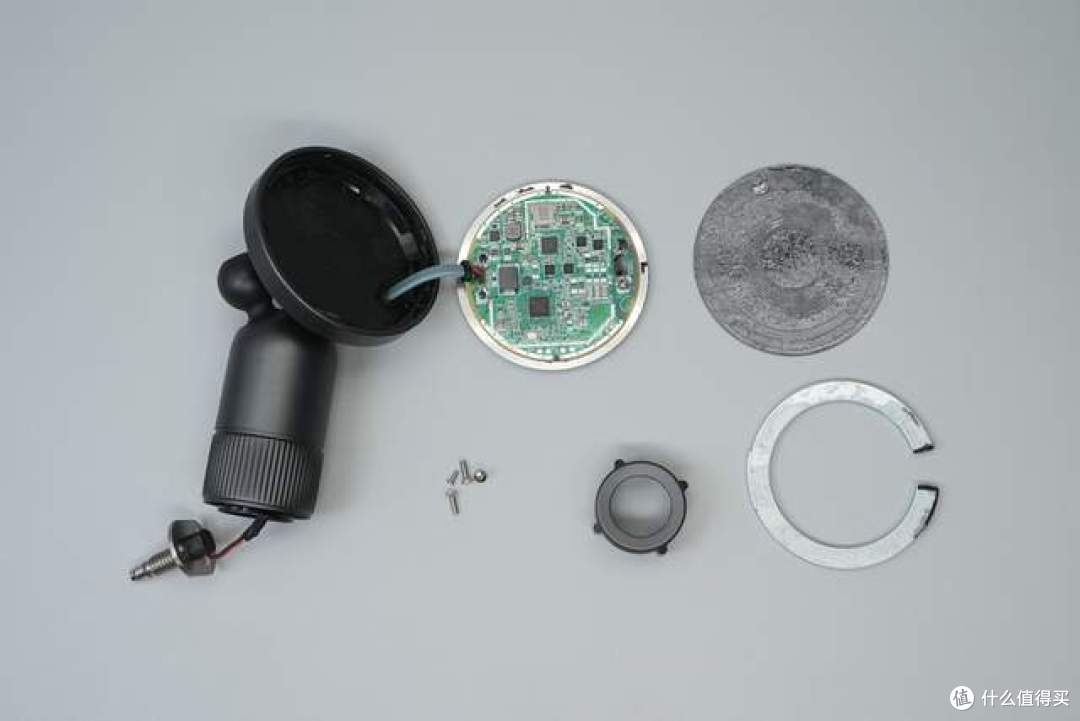

将充电盘内部的组件全部分离，从左到右依次包括带有万向球头的后壳、PCBA主板、隔磁片与线圈、磁吸环等。

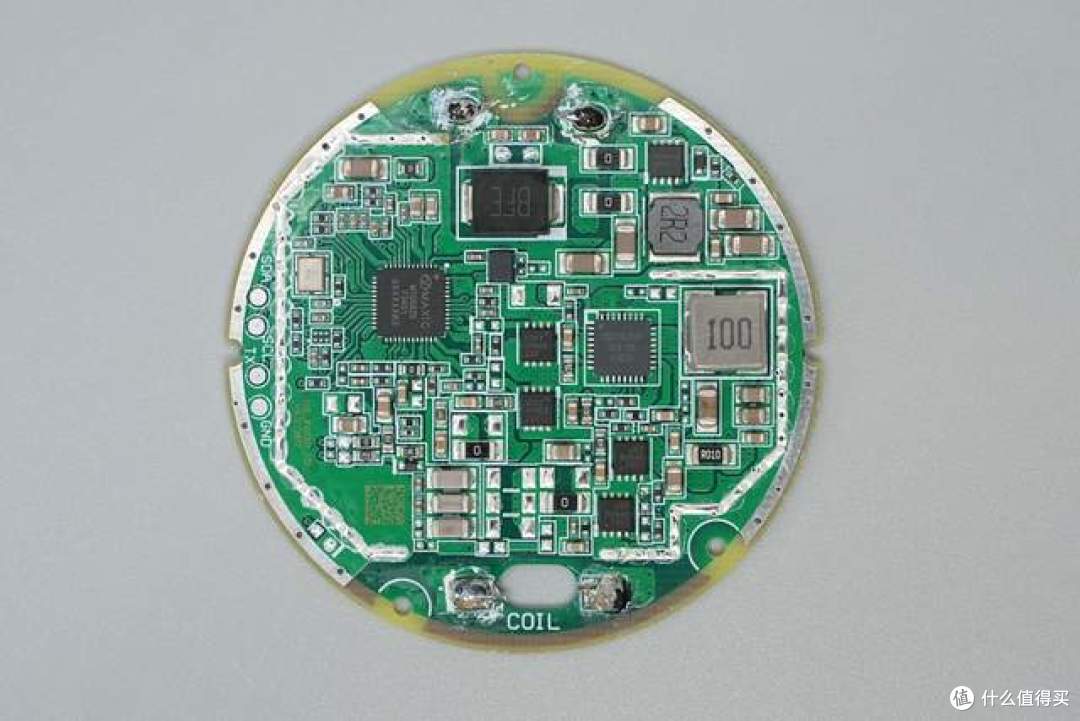

PCBA正面一览，上面焊接了降压芯片、无线充电主控芯片、无线充功率MOS管以及多颗NPO谐振电容，整体布局紧凑。
PCBA背面如图所示。

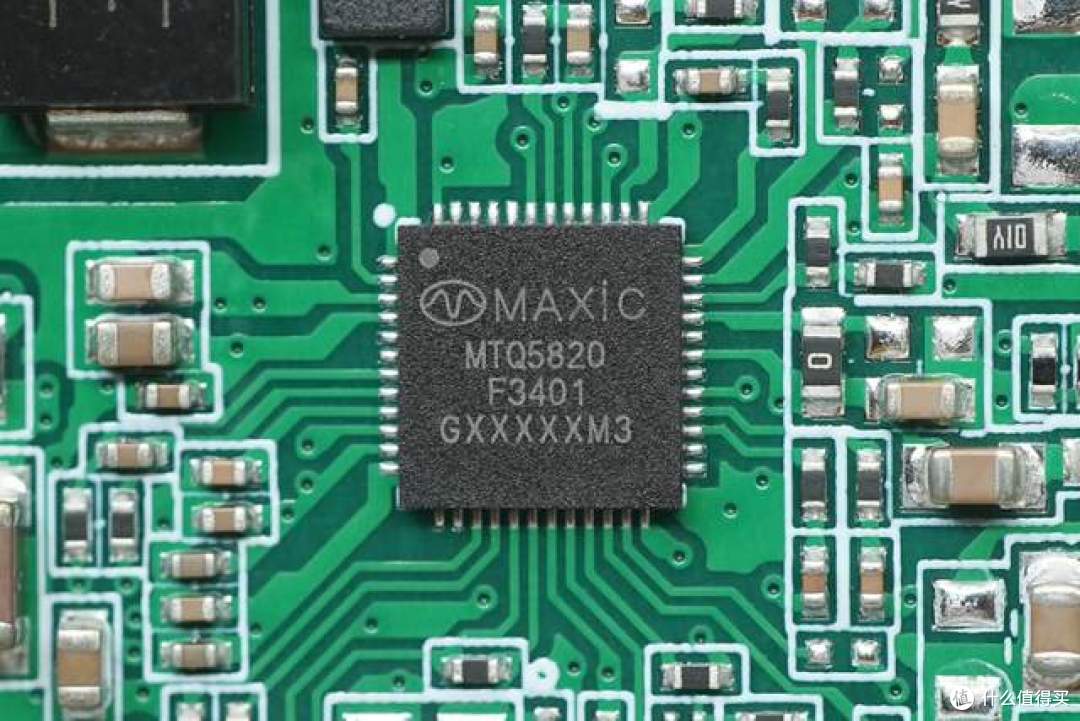

产品内置的无线充发射芯片来自MAXIC美芯晟，型号为MTQ5820，采用QFN48L封装。该芯片是一款高性能无线电源发射端芯片，符合最新的 WPC Qi V2.2 规范，支持 BPP、EPP 及 MPP（磁功率模式），并兼容 USB PD、QC、UFCS 等多种快充协议。
芯片支持 4V 至 24V 的宽电压输入，最高可实现 80W 的功率输出，内部集成了三对 N-MOSFET 驱动器和两路高侧电流检测电路，能提供高效且强大的供电支持。
芯片内部搭载 ARM Cortex-M0 内核，配备 16kB SRAM、32kB ROM 与 64kB MTP，并支持 6 通道 DMA 及丰富的外设接口。
内置 80MHz 高精度振荡器、12 位 SAR ADC、16 通道 ASK/PSK 解调模块以及硬件 ln(x) 浮点计算与 Q 值检测电路，结合硬件级过流与欠压保护，保障了高效精确的解调控制与系统安全。
MTQ5820 通过了 AEC-Q100 Grade 1 车规级认证，具备优秀的抗静电能力与低功耗模式。芯片适用于车载无线充电发射器，也可广泛应用于医疗设备、家用电器与工业无线供电场景。
一颗16.000MHz的无源贴片晶振，用于为无线充主控芯片提供精准的时钟频率。

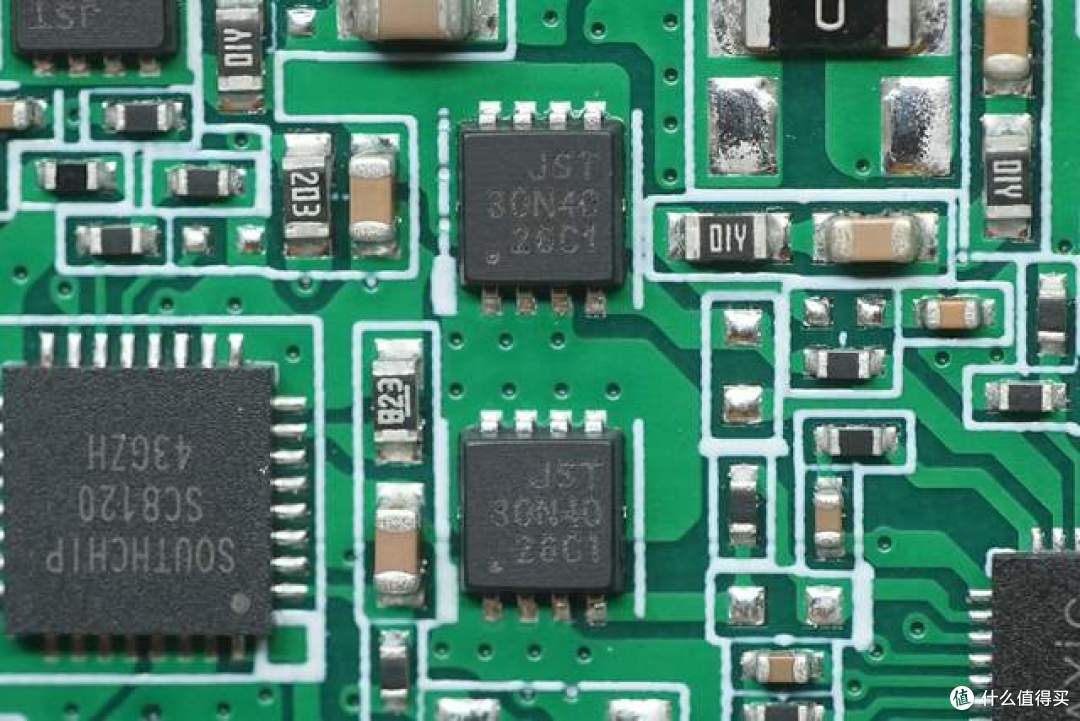

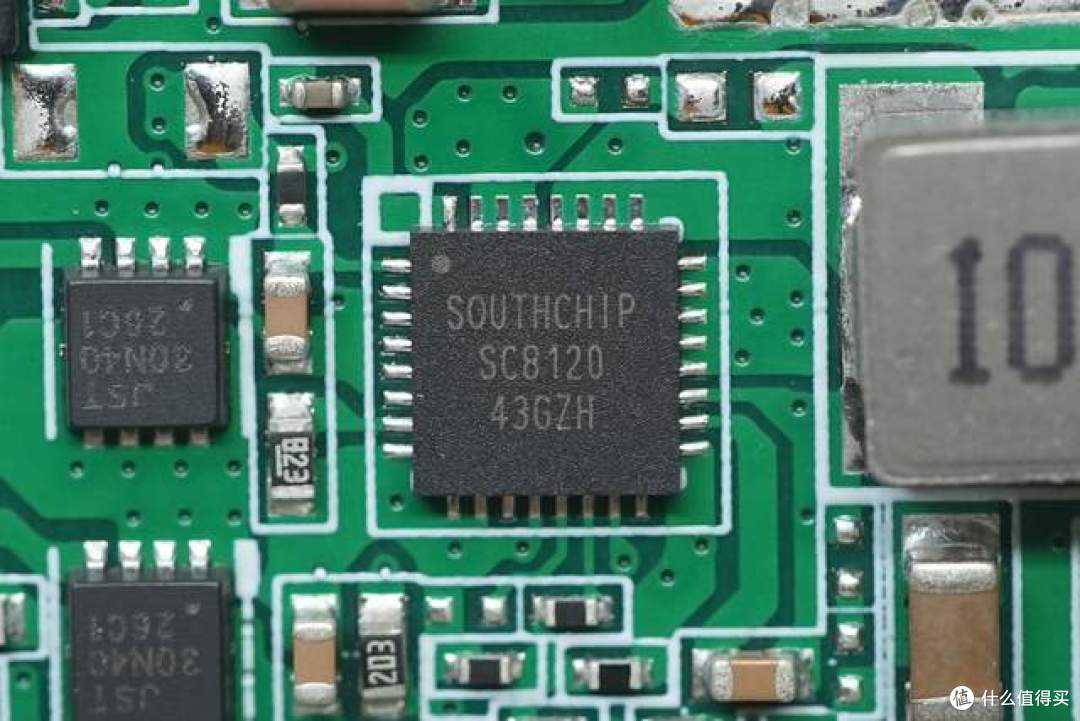

一颗降压芯片同样来自SOUTHCHIP南芯科技，型号为SC8120，采用QFN32封装。
一颗供电切换控制MOS来自JieJie捷捷微，型号为JMTQ130P04A，耐压为-40V，导阻为9mΩ，封装PDFN3*3。
两颗无线充功率管来自JESTEK江智，丝印30N40。
另外两颗无线充功率管同样来自JESTEK江智。
NPO无线充谐振电容特写。

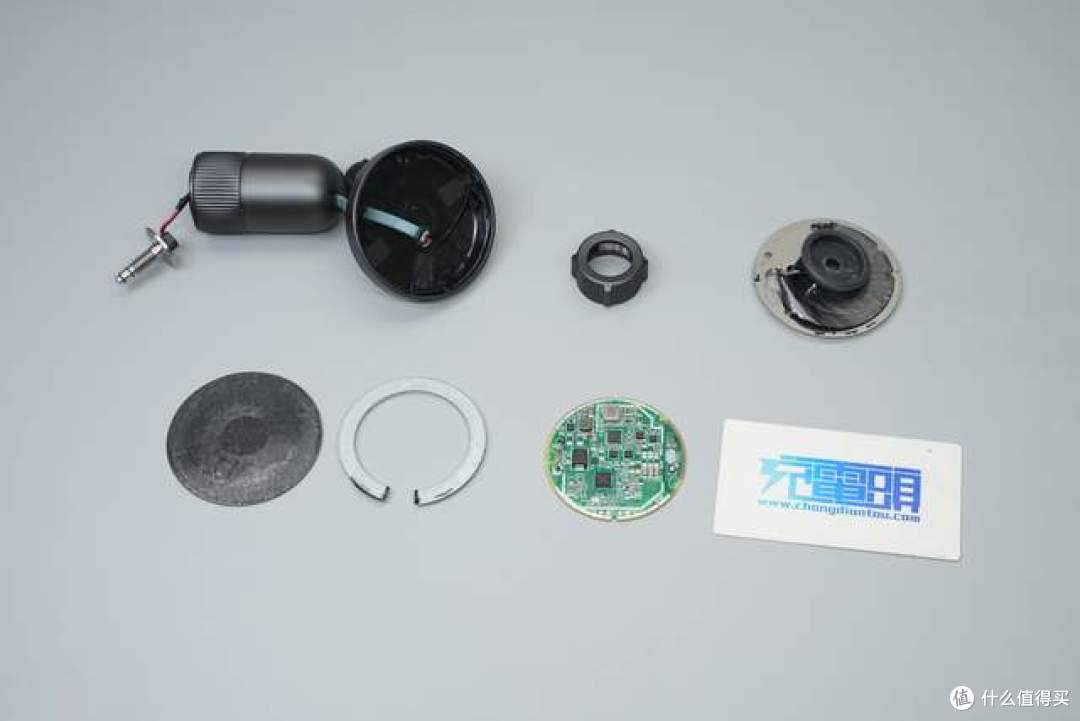

全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
吉利银河TT原厂磁吸无线充手机支架巧妙利用原车预留的螺柱接口实现固定与供电，解决了传统车载手机支架的布线痛点。同时产品支持18N强力磁吸与最高15W无线快充，配合多向调节设计，日常使用稳固方便。
充电头网通过拆解发现，产品内部采用了AEC-Q100车规级美芯晟MTQ5820无线充发射芯片，搭配南芯科技SC8120降压芯片、捷捷微及江智MOS管等元器件，保障了充电的高效与稳定。
总体而言，其内部做工精良、用料扎实，非常适合吉利银河TT系列车主选购。
