霍尔开关通用关键参数选型&设计注意事项

霍尔开关通用关键参数选型&设计注意事项

一、电气供电类参数

1. 工作电压范围 Vdd

区分低压消费级（1.65~5.5V）、中压（3~24V），电压超出范围直接烧毁芯片；

电池产品关注最低工作电压，电池压降后仍能稳定工作；

电源引脚务必并联0.1μF滤波电容，抑制电机、继电器干扰误触发。

2. 静态电流 ICC

间歇唤醒微功耗霍尔：μA级，适合电池供电设备；

连续工作霍尔：mA级，仅适合长期外接电源产品；

电池续航要求高的场景，静态电流越小越好。

二、磁特性核心参数（决定装配良率）

1. 工作点BOP（触发磁场强度，单位GS）

GS数值越小灵敏度越高，磁铁与传感器安装间隙可更大；灵敏度过高易受杂散磁场、铁屑误触发，需匹配对应磁力磁钢。

2. 释放点BRP

磁铁远离后取消感应的磁场值；BOP与BRP差值为磁滞，磁滞越大，抗震动、磁场波动能力越强，震动设备优先大磁滞型号。

3. 感应极性分类

全极：N/S极均可触发，组装不用区分磁铁方向；

单极：仅单一磁极感应，装反无信号；

锁存型：磁场消失后状态保持，仅适合测速，不适合门盖、到位限位。

4. 斩波稳定技术

无斩波芯片高低温下BOP漂移严重，冷热环境出现时灵时不灵；高温小家电、户外设备优先带斩波稳定款。

三、输出相关参数（电路设计核心）

1. 输出结构

NPN开漏输出：必须外接上拉电阻，无法直接输出高电平；

CMOS推挽输出：自带高低电平驱动，无需上拉，但功耗更高；

2. 输出逻辑（标准输出/反输出）

标准：有磁低电平、无磁高电平；反输出逻辑完全相反，电路、程序不能直接互换；

3. 灌/拉电流能力

霍尔输出驱动能力弱，不可直接带电机、大继电器，必须搭配三极管、光耦中转。

四、时序响应参数

1. 唤醒周期/响应时间

周期越短，磁场检测响应越快，适合高速旋转、快速开合场景；周期越长功耗越低，低速限位、翻盖设备无压力；

2. 输出延迟

高速计数、定位场景需关注延迟，延迟过大会造成计数不准、定位偏移。

五、环境温度参数

标准工业温区-40℃~85℃；高温发热设备（加热类小家电）不能选用温区窄的廉价霍尔；

无斩波霍尔温度升高后触发距离大幅偏移，出现识别失效。

六、封装与防护参数

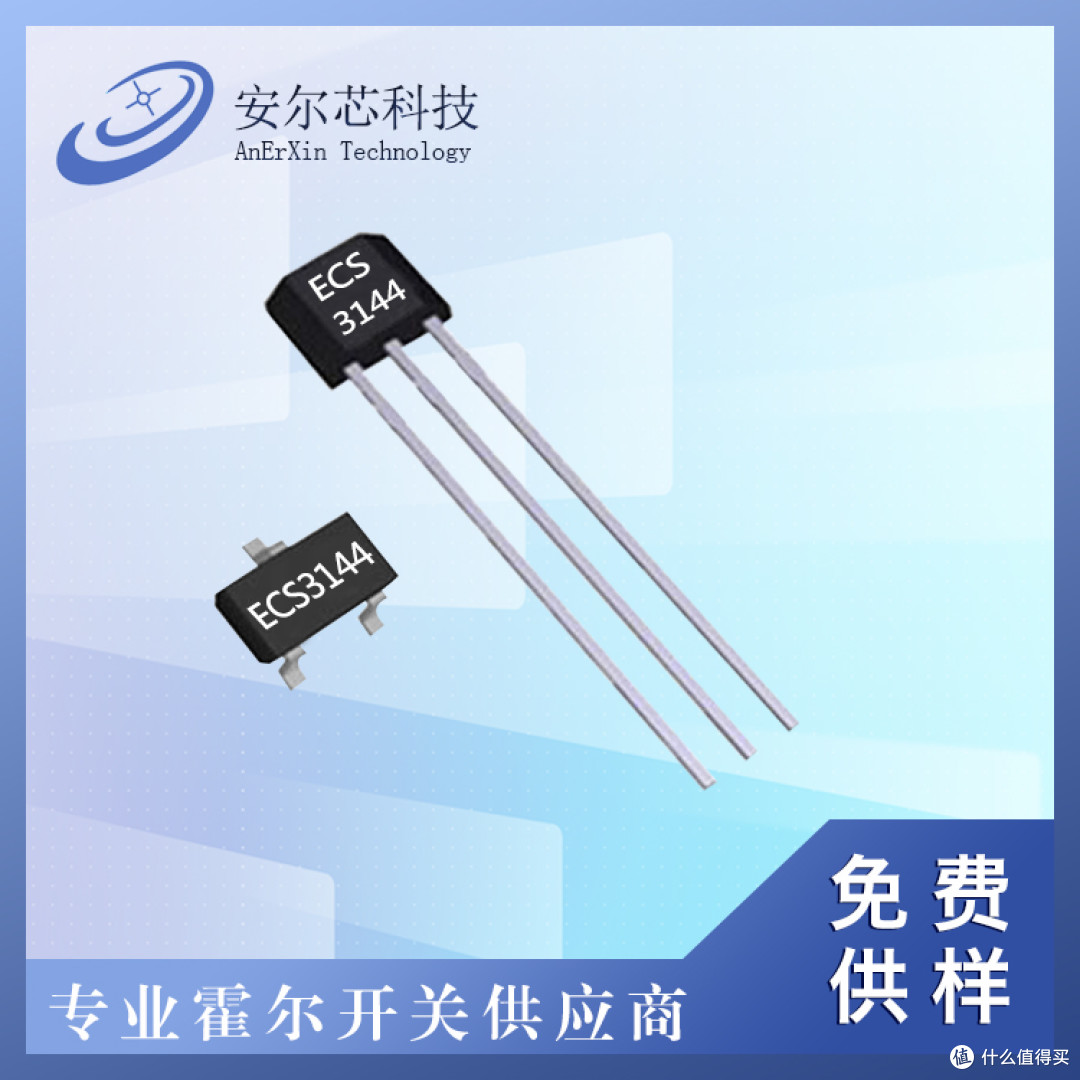

1. 贴片SOT-23：体积小，适合干燥密闭主板；插件TO-92可灌胶防水；

2. 防水等级：潮湿、蒸汽、粉尘环境必须选灌胶封装，裸片易氧化引脚失效。

七、其他关键指标

1. 工作原理

间歇休眠型：低功耗；连续采样型：响应快、耗电高，按需选型；

2. 抗干扰能力

电机、大功率电路周边，优先内置滤波、抗EMC性能好的型号，减少误触发；

3. 使用寿命

固态无机械触点，寿命远高于簧片开关，但长期强震动、高温水汽会加速老化。
