The Master，用机械大师C34pro搭建一台金属质感的性能主机

写在最前

机械大师的机箱大家应该都非常熟悉了，凭借着模块化的外壳设计和硬朗丰富配色的外观，加之多种灵活的搭配安装模式，深受直男装机用户的喜欢，这次带来的是旗下C34pro。选择了金属质感的月光银配色，30.6L体积，最大支持EATX版型，支持ATX和MATX灵活转换，支持360水冷和ATX电源，最长支持420mm长度的电源，兼容性十分出色。同时，搭配最新上市的影驰 RTX 4070 金属大师 OC，当机械大师遇上金属大师，两位大师的组合是否会带来更多的精彩，接下来就直接进入正文环节。

装机配置

• CPU：intel i7-13700K

• 主板：微星 Z790 EDGE WIFI 刀锋

• 内存：芝奇 Trident Z5 RGB DDR5-6800 16G*2

• SSD：影驰 名人堂 HOF PRO 30 PCle 4.0 1TB

• 显卡：影驰 RTX 4070 金属大师 OC

• 散热：微星 MAG CORELIQUID M360 水 冷

• 电源：追风者 AMP GH 1000W白金全模 (ATX3.0）

• 机箱：方糖机械大师 C34Pro 月光银AIR版

• 风扇：方糖机械大师 KaKaLock KL120积木风扇

整机展示

本次装机风格主打一个金属感，C34pro、影驰金属大师、微星的Z790 刀锋，微星迫击炮360水冷，芝奇的Trident Z5 内存都包含了亮银的金属元素，搭配机械大师 KL120的风扇的冷白光效，整体风格和谐统一。

机械大师C34pro机箱正面，顶部、底部采用统一设计语言，非对称布局加之斜纹镂空设计，银色外观搭配黑色的防尘网及内部框架，十分具有辨识性。

机械大师C34pro机箱的右侧采用了高透钢化玻璃，另一侧则为黑色钢板材质，分别用四个手拧螺丝固定。

表层面板材质均采用喷砂工艺，处理较为细腻，金属银色在灯光条件下不同角度呈现不同光泽效果。

去除玻璃侧板后，内部的硬件结构更加清晰。

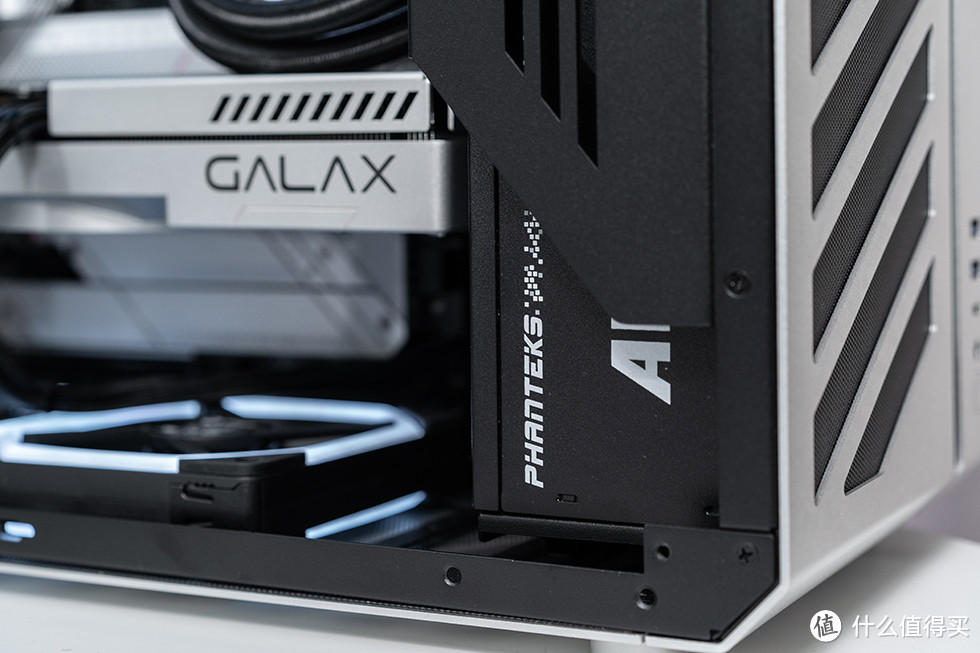

13700k+Z790刀锋钛+4070金属大师+360水冷+ATX电源，轻松装下，选择了电源下置安装，边上的装饰挡板刚好遮住电源模组线缆，整体看上去非常清爽。

内部整体布满了银色质感的金属元素，微星迫击炮水冷的冷头的机甲造型，非常契合机械的主题，一条线性发光灯带又和风扇边框的线条灯带相呼应，不张扬。

低调的外观下性能也是十分不错的，搭配KL120积木风扇，13700K OC至P5.7，E4.3，压制在95℃，默频的话在88摄氏度左右。

微星Z790刀锋的颜值一直是在线的，大面积的VRM和SSD散热片，确保了超频后性能的稳定性。

作为内存界颜值和性能并存的双优课代表，芝奇的内存一直是玩家们追捧的，Trident Z5 RGB DDR5-6800的起始频率为4800MHz，支持XMP3.0，开启XMP后达到6800MHz，时序为CL34-45-45-108，电压是1.40V。

嵌入式的灯带支持各种神光同步，而且难能可贵的是内部灯珠的色彩准度很高，不会出现偏色现象。

N卡新贵4070，这次选用的是影驰的4070金属大师，整体金属外壳和背板包裹，金属质感十分强烈，采用全新Ada Lovelace架构和TSMC 4N工艺，10相核心供电，超豪华供电配置，8层自研非公版PCB，性能稳定有保障。

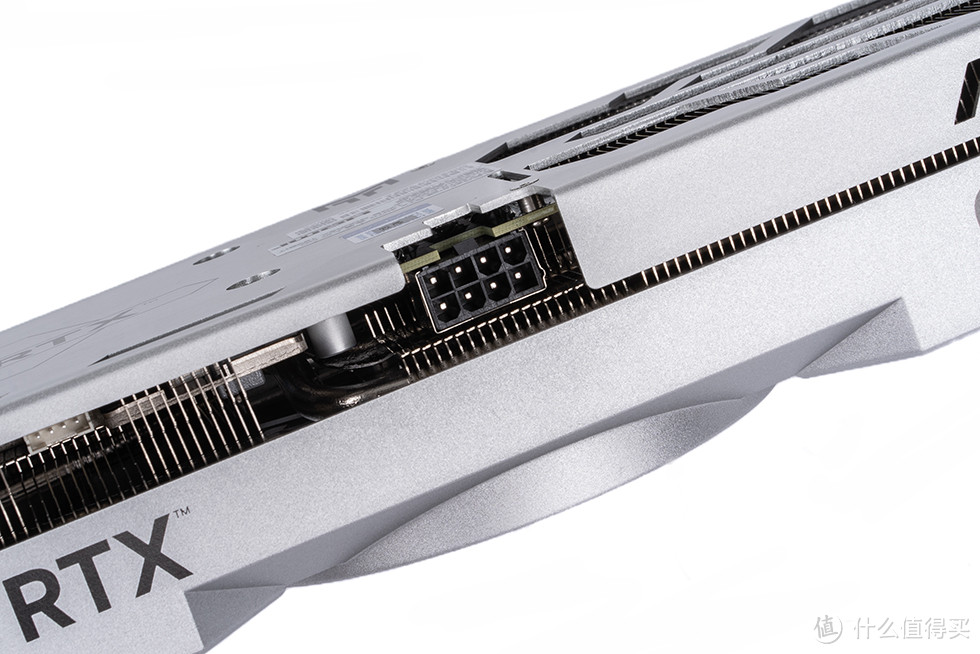

2槽位的厚度和只用8pin供电，PCI-E 8PIN，所以无需12VHPWR电源转接线，安装使用起来更加方便。

背板经过拉丝工艺处理，质感上非常棒。

整机的风扇都采用了机械大师的KL120 积木风扇，采用无线拼接，双向 8 档位间距可调，支持二连 / 三连，免去装机时的理线烦恼。

采取扇框灯效模式，内置配备 40 颗灯珠，仿生 9 叶鱼鳍叶片。

电源则是选择了追风者的AMP GH 1000W白金全模，提供 8 年换新质保，采用 ATX3.0 标准，拥有原生 12VHPWR 16-pin 接口，拥有 80 Plus 白金认证，转换效率达 94%

应对13700K+4070的组合绝对更是绰绰有余，而且电源的长度仅为14cm，拥有极佳的兼容性方面

最后看一下机箱背部的走线情况，主要走线位置配备扎带孔，给走线带来很大的便捷。

装机配件介绍

核心配件选用13700K搭配微星的MPG Z790 EDGE WIFI主板。

微星MPG Z790 EDGE WIFI 主板为标准的ATX版型，MOS管、M.2固态硬盘位、南桥芯片处都覆盖大面积的金属质地散热装甲，依旧采用银白色散热装甲搭配黑色PCB板的撞色设计，相对于Z690 EDGE WIFI DDR4，散热装机的覆盖面积更大了，散热装甲上的装饰暗纹除了方格菱形，也加上橙色的线条点缀。

微星MPG Z790 EDGE WIFI 主板的VRM散热装甲的分量很足，由两个超大的金属散热鳍片通过内置一根6mm热管链接，并在MOS管上方也配备了7W/mK的高效导热垫。VRM的上的龙形LOGO支持ARGB和主板同步灯效。采用16+1+1供电模组，为双8pinCPU供电接口，搭配DrMOS，配置第三代钛金电感，强悍的供电输出轻松拿下13900K。

微星MPG Z790 EDGE WIFI 主板全面支持DDR5规格，配置双通道4*DIMM内存插槽，支持单条32G内存，最高128G容量。支持INTEL XMP技术，最高可以达到7200+Mhz(OC)的频率。

微星MPG Z790 EDGE WIFI 主板提供两根PCI-E x16插槽和一根PCI-E x1插槽，在上方带有金属屏蔽加固的是由CPU所提供的PCI-E 5.0 x16插槽，下方的另一个x16插槽是由PCH提供的PCI-E 4.0 x4插槽，中间的x1插槽仅支持PCI-E 3.0。

微星 Z790 EDGE WIFI 主板总共提供5个M.2插槽，全部支持PCIe4.0 x4，并提供7个SATA 6Gbps接口。M.2槽位区域和南桥区域覆盖了大面积的散热装甲，所有的插槽均采用双面散热和免工具快速安装卡扣设计，其中第一个安装插槽使用独特的磁吸式散热装甲，拆装十分方便。主板底部分布了4个风扇接口、2个USB 2.0接口和一个ARGB接口，外界扩展接口十分完备。

I/O区域微星采用一体式银色涂装挡板，提供DP/HDMI视频接口，4个USB3.2 Gen1 Type A接口，4个USB3.2 Gen2 Type A接口，两个C口一个味USB3.2 Gen2一个为USB3.2 Gen2x2，2.5G有线网口Wi-Fi6E天线接口，音频接口，以及BIOS快捷重置和FlashBIOS按钮。

微星（MSI）英特尔13代酷睿i7-13700KF13700K搭微星主板CPU套装Z790EDGEWIFIDDR5刀锋主板搭英特尔i7-13700KF盒装(16核24线程)5349元京东去购买

SSD为影驰 名人堂HOF PRO 30 PCle 4.0 1TB，标准2280规格，采用独特的白色PCB，主控芯片为PHISON群联PS5016-E16，28nm制造工艺，双核Cortex-R5处理器，8个NAND通道和32个CE，内部集成智能温控和多种数据纠错机制。

在正面两面的型号贴纸下，分别布置了4颗来自东芝，型号为TA7BG95AYV的3D NAND TLC颗粒。标称读写速度可到5000MB/s和4200MB/s。配备了独立的散热马甲采用曲镜白泳CNC切割工艺，中央带有曲线设计，马甲曲线灵动感十足相较上一代马甲，散热效能优化25%。

影驰 名人堂HOF PRO 30 PCle 4.0 1TB 散热马甲内部上下两侧均布置了白色的导热胶，能够充分覆盖PCB上的所有元器件，进一步提高导热效率。

影驰名人堂HOFSSD固态硬盘PCIE4.0M.2接口NVME协议台式机电脑PS5固态硬盘HOFPRO301TB/读速5000MB/S419元京东去购买

Trident Z5 RGB DDR5-6800的外包装上延续了Trident Z5系列的风格，黑底带上科技感的纹理配以内存的产品主图，上方和背面均带有开窗设计，可以看到内存本体。左下角有支持Intel XMP Ready的标识。

Trident Z5 RGB DDR5-6800使用了SK海力士的DRAM颗粒，颗粒为M-die H5CG48MEBDX014，同时芝奇内存的外观设计从来没有让人失望过，毕竟包装上的那个红点设计奖标识不是随便可以印上去的，这次的Trident Z5 RGB 幻锋戟的外观设计一样让人惊艳。

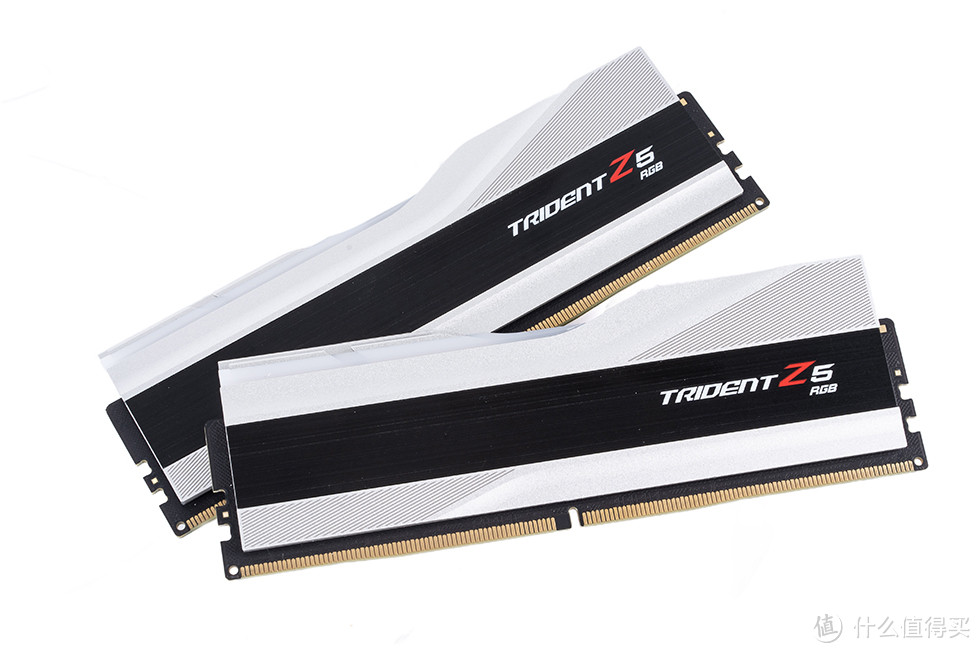

Trident Z5 RGB DDR5-6800整体外观融合新颖的时尚流线设计，内部为黑色PCB，外部辅以铝合金散热鳍片，主要采用雾面喷砂处理工艺，切割刻线加以装饰，中间为撞色金属拉丝贴片，上面带有型号Trident Z5 RGB字样，以利落鲜明的线条诠释出剽悍的速度感。

Trident Z5 RGB DDR5-6800顶部采用无覆盖流线型上条设计，内嵌均匀发光的导光条，配合RGB灯效整体线条流畅动感。

芝奇（G.SKILL）32GB(16Gx2)DDR56800台式机内存条-幻锋戟RGB灯条(科技银)/IntelXMP/C341299元京东去购买

在显卡的方面则是近期的N卡新贵4070，选择了影驰 RTX 4070 金属大师 OC，全新TSMC 4N工艺，搭配AD-104核心，具有5888个CUDA 核心, 可提供29个Shader TFLOPS，67个RT-TFLOPS、466个Tensor FLOPS以及12 GB高速GDDR6X显存，10相核心供电，超豪华供电配置，8层自研非公版PCB，轻松应对采用光线追踪和DLSS 3的3A大作。在包装上，依旧延续了金属大师系列经典设计，亮银的配色搭配金属机甲质感的LOGO，辨识度相当高。

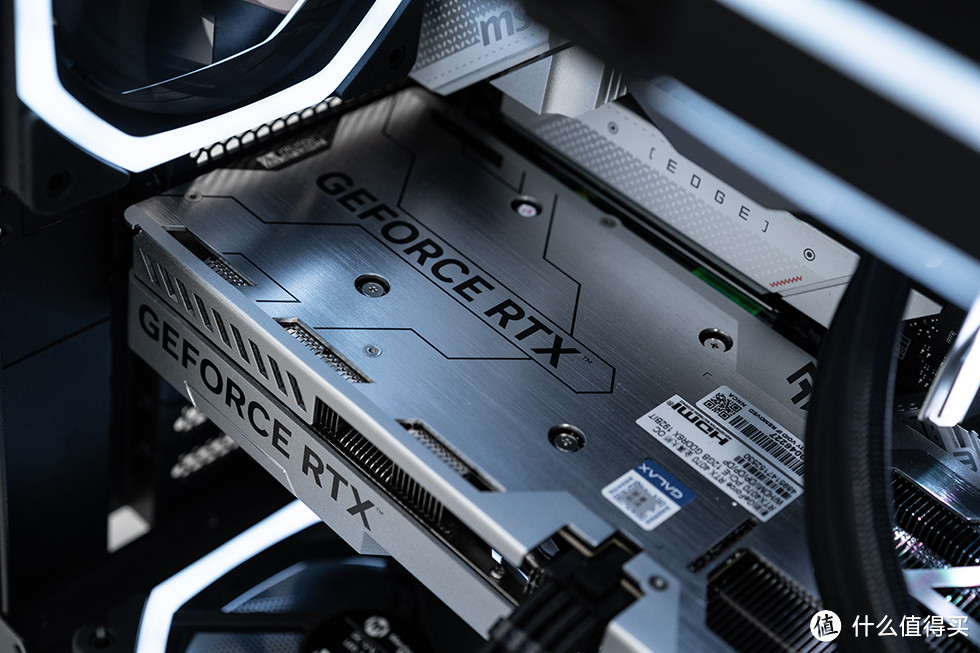

影驰RTX 4070金属大师显卡采用了一体压铸铝合金上盖设计，上面用以不规则的凹凸线条装饰，极具科幻感。全金属的外壳和背板，采用CNC高光亮边、金属拉丝、雾面多种不同工艺打造，规整的方正造型显得十分硬核。

影驰RTX 4070金属大师显卡的为全金属的设计，背板中间的GEFORCE RTX logo和金属大师装饰纹，介于PCB版型短，右边则为大面积镂空散热设计，散热鳍片排布工整，有效增加散热效能。

影驰RTX 4070金属大师显卡采用新一代寒光星散热系统，配置了3个规格为92mm超大静霜风扇，每个风扇带有11片三折式扇叶，均支持智能启停，GPU空闲时自动停转以减少噪音和功耗。GPU/显存/供电一体式覆盖均热板+镀镍复合热管+大面积散热鳍片，配置4*Φ6mm镀镍复合热管，依托回流焊接工艺大幅提升散热效率。

影驰RTX 4070金属大师显卡默认TGP功耗为200W，用户熟悉的8Pin接口回归，得益于新一代显卡出色的能耗比，无需12VHPWR电源转接线，单8Pin供电也能为RTX4070金属大师系列显卡提供充足动力。

影驰RTX 4070金属大师长宽高尺寸为328*139*48mm，双槽厚度对于小机箱非常友好，可谓是ITX新的春。显卡顶部也带有斜纹散热开孔设计，并予以GEFORCE RTX logo和GALAX的LOGO字符装饰。

显卡的输出接口依然是标准的3DP1.4A+1HDMI2.1，支持8K@60Hz高清输出。

附件方面，自带了附赠了1个显卡全铝双杆显卡支架。

影驰GeForceRTX4070GDDR6XDLSS3视频直播台式机电脑电竞游戏显卡RTX4070金属大师OC4799元京东去购买

为压制13700K，搭配使用微星MAG CORELIQUID M360 水冷，冷排表面平整，散热鳍片工整严密，共有12条水道（冷热各6条），高密度S形散热鳍片。冷排的防蒸发水管，由三层尼龙网包裹的橡胶管和一个加强的外网构成，整体做工十分扎实。

MAG CORELIQUID M360 水冷主体，冷排尺寸为402*120*27mm，四周方正，整体采用黑色涂装，水管长度410mm，外部有蛇皮网包裹。

MAG CORELIQUID M360 水冷冷头采用了紧凑的方形设计，顶盖表面采用枪灰色的铝制拉丝工艺，搭配黑色线条和LOGO，中间有一条支持主板灯效同步的ARGB灯条，整体外观风格非常“迫击炮”。内置水泵使用陶瓷轴心配高耐久三相减震马达，理论使用寿命可以达到10万小时，最大转速可以达到3100RPM，满载运行时的噪音仅为20DBA。具有更长的寿命和更高的可靠性。

MAG CORELIQUID M360 水冷冷头底部为全铜材质的高效吸热底面，底部做了微凸设计，促使底面与CPU表面贴合的更紧，另一侧则是带微水道的高效导热设计，具有良好吸热导热效果。

MAG CORELIQUID M360 水冷标配三把12CM 高性能ARGB风扇。9扇叶设计，扇叶表面的导流条，半透明的扇叶为丙烯酸材质，具有更好的透光性能。风扇中央带有铝制LOGO标贴，四角带有软质静音脚垫设计。采用FDB液压静音轴承，最大转速可达2200RPM，最大风量可达94.65CFM，最大静风压可达3.68mmH2O，理论最大使用寿命可达5万小时。

微星（MSI）M240/M360迫击炮一体式CPU水冷散热器ARGB光效高性能耐久水泵M360迫击炮360一体式水冷支持LGA1700549元京东去购买

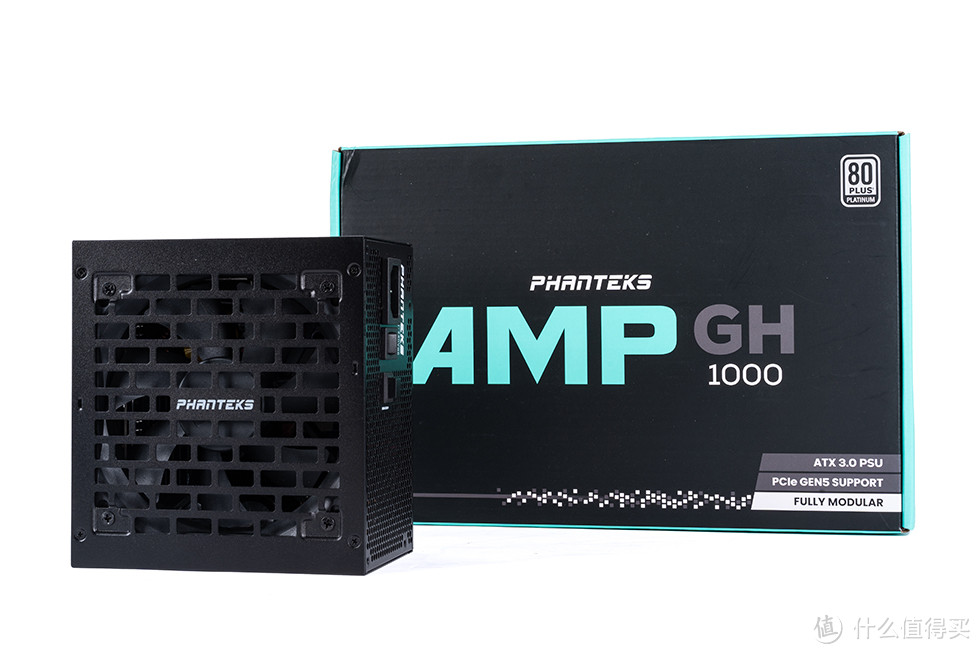

自从ATX3.0标准开始普及后，各大厂商也开始了ATX3.0产品的布局，追风者作为老牌机电厂商也推出最新AMP GH 系列 ATX 3.0 电源。追风者 AMP GH1000W 全模组结构，提供 8 年换新质保，采用 ATX3.0 标准，拥有原生 12VHPWR 16-pin 接口，尺寸控制在了 14 厘米，拥有 80 Plus 白金认证，转换效率达 94%。

追风者 AMP GH1000W电源在尺寸方面，长度为140cm，小巧的体积拥有更好的兼容性，1000W 的设计满足 40 系显卡的供电需求。

追风者 AMP GH1000W电源在的内部使用高品质日系电容，12V单路输出，上下波动小于0.5%，内置OPP/过载保护、OVP/过压保护、UVP/欠电压保护、OCP/电流过高保护、OTP/温度保护、SCP/短路保护等多重防护

追风者 AMP GH1000W电源配备一键开启风扇智能Eco开关，得益于Hybrid Silent fan Control 技术控制和FDB风扇，在 50% 负载下可实现 0 噪音输出，支持智能启停。

追风者 AMP GH1000W电源采用全模组设计，提供1个显卡16-PIN供电接口，6个PCIE 8-PIN供电接口，1个ATX CABLE 主板24-PIN供电接口，4个硬盘/光驱6PIN供电接口。

其中16-PIN供电接口为原生 12VHPWR 16 Pin接口，搭配附带的12VHPWR 16 Pin模组线，可以直接为 PCIe 5.0 系显卡供电，最高可以提供 600W 的供电能力，轻松应对 RTX 4090 以及RTX 40 系显卡供电需求。

追风者 AMP GH1000W电源所有模组线均采用扁平设计，共提供主板供电线*1，CPU供电线*2，12VHPWR 16 Pin显卡供电线*1，PCIe显卡供电线*4，SATA及硬盘光驱供电线*4.

追风者(PHANTEKS)AMPGH额定1000W白金全模机箱电源(ATX3.0/原生PCI-E5.0/4090显卡/全日系电容/温控启停)1389元京东去购买

机械大师C34pro，作为一款ATX机箱，30.6L，429x205x349mm的体积相对于市面上的一种ATX机箱可谓是苗条了很多。外壳采用 2mm 铝合金、内壳采用 1mm 钢板制成，正面面板采用斜纹开孔通风设计，并附有黑色防尘网。正面右侧底部布置了机箱I/O ，从上到下分别为：USB3.0 TypeA，Type-C，3.5mm音频复合接口、机箱开关按钮。左侧面板为3mm厚度的透明钢化玻璃，四周有一圈黑色围边，使用螺丝固定，螺丝孔位上有橡胶垫圈保护。

机械大师C34pro机箱背面左上方为电源接口，下方为主板 I/O 挡板接口，右侧斜纹镂空处为 120mm 风扇安装位，尾部下方 7 条PCIe 槽位设计。第2、3条 PCIe 挡板可拆卸，通过主板 I/O 模块的上下移动实现 ATX/MATX 主板安装的切换，同时还可以通过显卡模块替换显卡竖装包实现显卡直插/竖插的变换。右侧面板前段带有细长矩形开孔，内侧附有防尘网。

机械大师C34pro机箱顶部和底部采取同样的不对称设计布局，一侧宽幅的为大面积的镂空网面，左侧为大面积镂空网面，自带防尘网，底部多了四个圆形垫脚，上下前三个面保持了设计一致性，同时顶部和底部的覆盖型材均可拆卸，顶部还提供了便携提手的安装孔位。

机械大师C34pro机箱采用模块化外壳设计，前面、顶部、底部的覆盖型材均可拆卸。内部框架非主框架配件也都可拆卸，对于喜欢MOD的玩家就十分的方便。

机械大师C34pro机箱内仓部分，支持 ITX、MATX、ATX、EATX 主板安装，最高支持 165mm 塔式风冷，最大支持 360mm 水冷，最长支持420mm显卡），电源支持ATX，最大长度支持 220mm。

机械大师C34pro机箱右侧带有装饰挡板，镂空设计并带有机械大师logo。

机械大师C34pro机箱预装 2 个 3.5 寸硬盘安装支架，下方则为电源支架，可根据具体需求自行调节，支持在调整后吊装在顶部位置。

机械大师C34pro机箱背部，左侧为大面积带有六角形镂空造型的安装支架， 支持240mm 冷排/ 2x120mm 风扇，右侧上方为主板背部开孔，极大的开孔位置很便于散热器背板的安装，在下方还带有2个2.5寸硬安装位。

随机附带的配件：防尘网、ATX/MATX切换组件，螺丝刀，螺丝配件盒

这次装机还选用了机械大师新出的卡卡洛克 KL120积木风扇，拥有黑白两种配色，整体尺寸为120*120*25mm，单个风扇净重165g，此款风扇获得了红点设计奖和缪斯国际设计奖，在结构和外观设计还取得自己的独家专利。

方糖机械大师C34Pro侧透360水冷ATX/EATX台式电脑铝合金机箱月光银AIR版949元京东去购买

KL120使用仿生9叶鱼鳍黑色无光叶片，0.8mm 叶框间隙，配备40颗灯珠实现风扇双面四周AGRB灯效，轴承类型为动态液压轴承，风扇转速在200~1950PRM之间，可通过4Pin的PWM实现转速控制，风量最大值达68CFM，风压最大值为2.1mmH2O，噪音值最大值为29dB(A)。

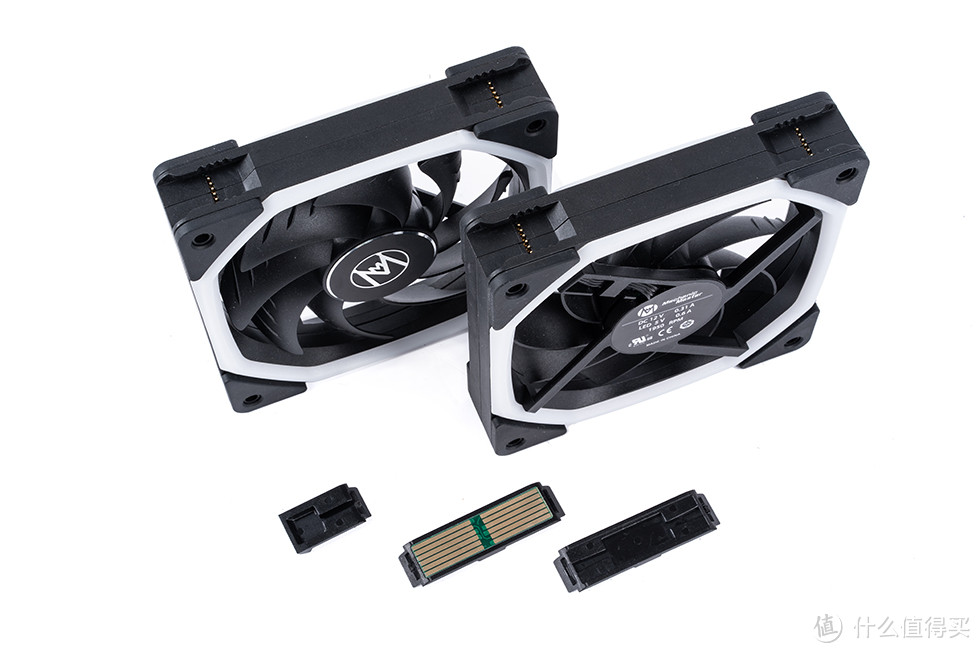

风扇之间使用连接片代替了连接线从而实现无线连接，还配备了卡塞，用来堵住最两端风扇的缺口，起到美化的作用。

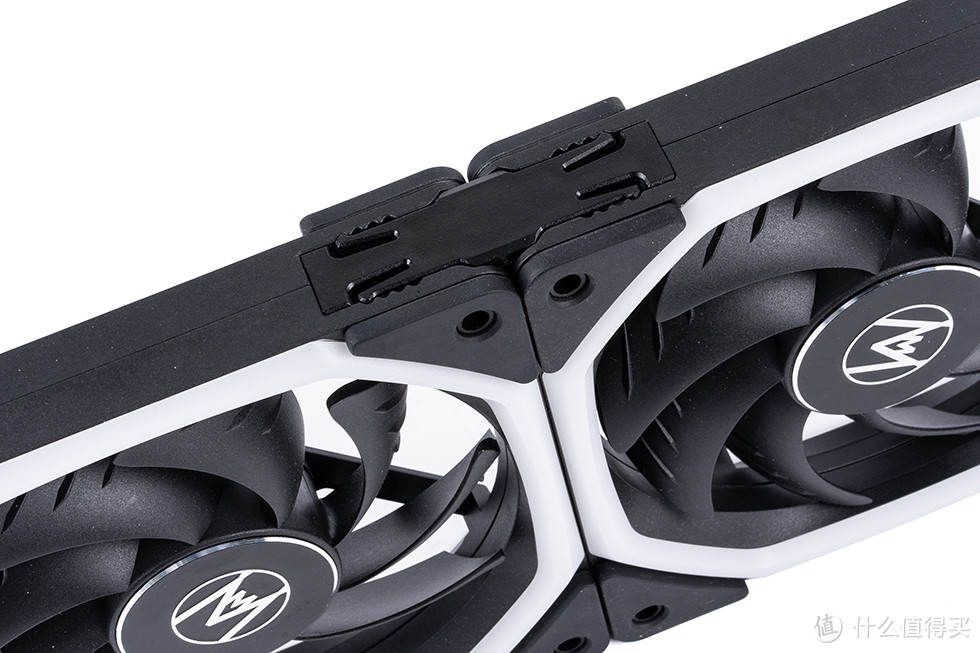

连接处使用采用高品质环保硅胶制作的橡胶护角，用于消除风扇震动，连接卡榫之间支持双向8档位间距可调。

三个并联的风扇只需一根附带的连接线，将一端连接风扇金属卡扣，一端连接电脑的5V3针和风扇接口，即可实现并联安装，省去了繁杂的线缆问题。

KaKaLock魔法无线串联KL120卡卡风扇PWM温控ARGBKL120黑色三联包399元京东去购买

性能测试

操作系统：Windows 11 专业版

显示分辨率及刷新：3840×2160，60Hz

环境温度：20℃（±1℃）

测试软件：CPU-Z、AIDA64 Extreme、FurMark、Cinebench R23、3Dmark、CrystalDiskmark

CPU-Z基本信息及BENCH成绩

整机双烤测试，CPU超频至Pcore 5.7G，Ecore 4.3G，最高 95℃，最高功耗270W，显卡61.2℃。

R23 测试成绩

3dmark CPU 基础测试

AIDA64 Cache & Memory Benchmark成绩

SSD测试成绩

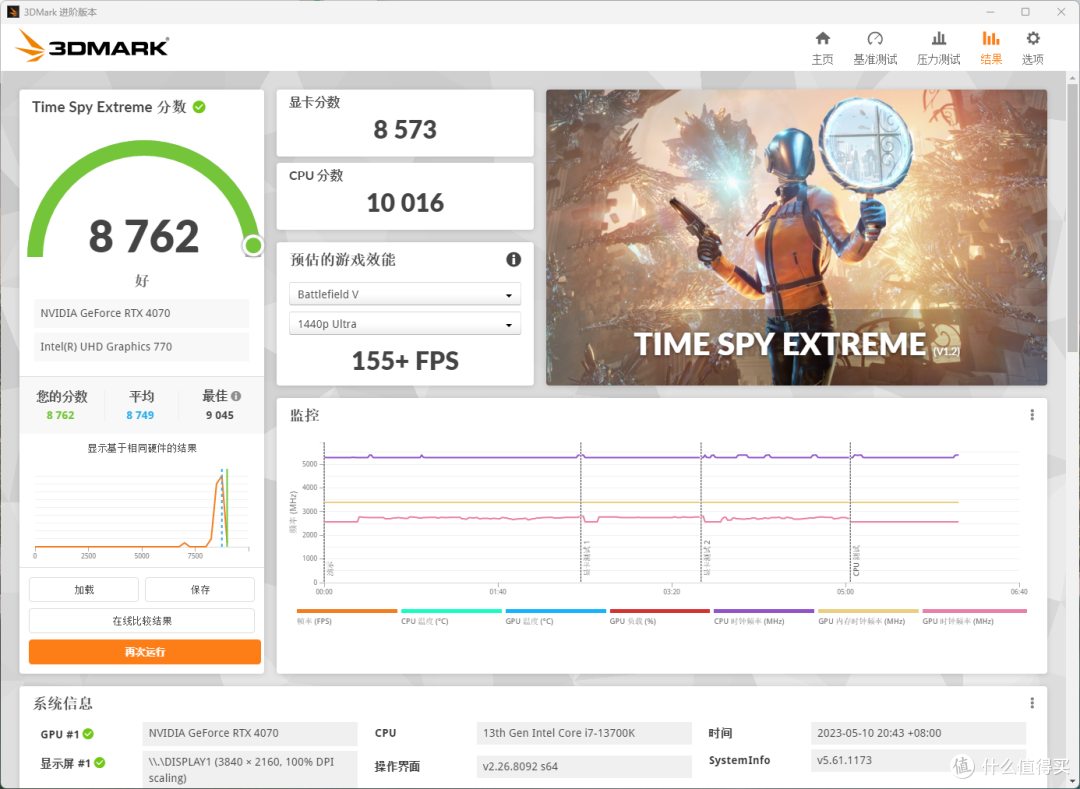

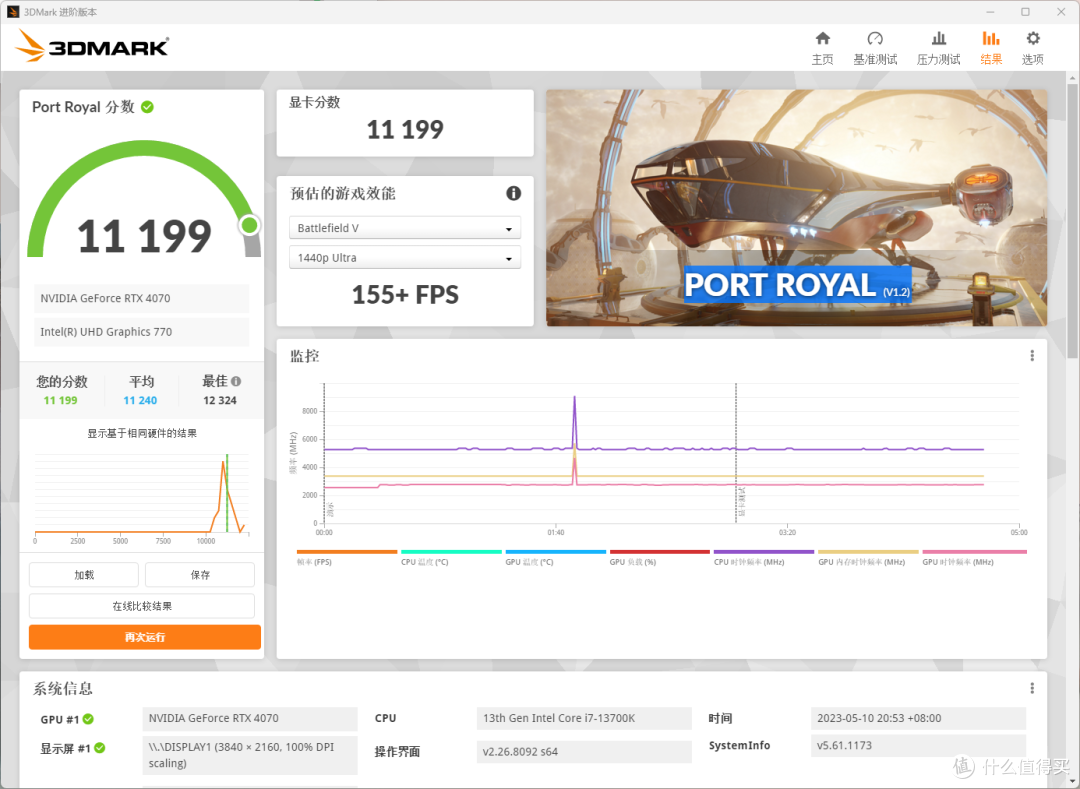

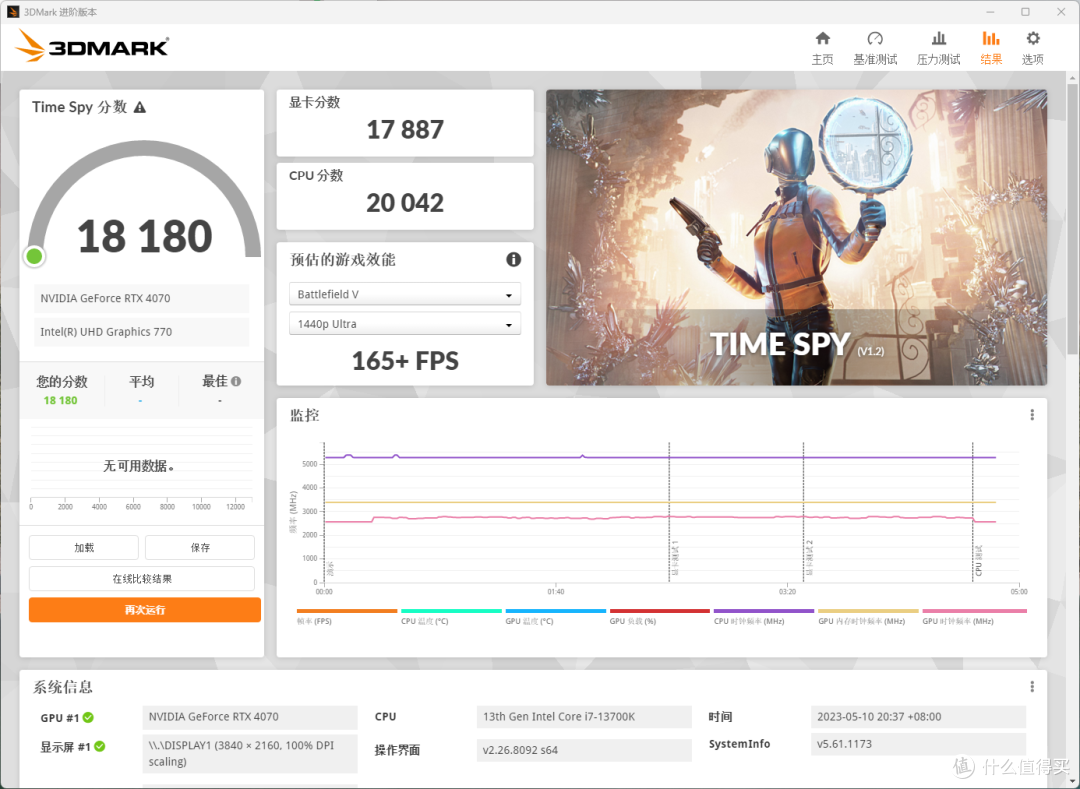

3DMARK显卡测试，主要对4K分辨率下D12和光追性能进行测试

以上为本次装机展示全部内容，感谢各位花时间浏览，欢迎交流讨论。
