漫步者R1200T音箱拆解，带你看看音箱内部结构

很久没拆东西了，拆一对漫步者早期的R1200T 2.0音箱看看用料如何，是否对得起大厂的做工。

漫步者R1200T是漫步者2005年推出的一款2.0多媒体音箱，采用2分频设计，3/4英寸的丝绢高音喇叭和4英寸中低音喇叭，额定功率16W。这对音箱是2012年购入，花了260大洋。

音箱尺寸：宽140×高240×深183mm，音箱重量：5.8kg

一、外观展示

首先看下R1200T的外观，正面有防尘罩，防尘罩下方有漫步者的英文logo。去掉防尘罩可以看到正面采用类似PU的皮面设计，高音单音和低音单元靠得比较近，低音喇叭下方也有一个漫步者的英文logo，有点不惜工本的感觉。

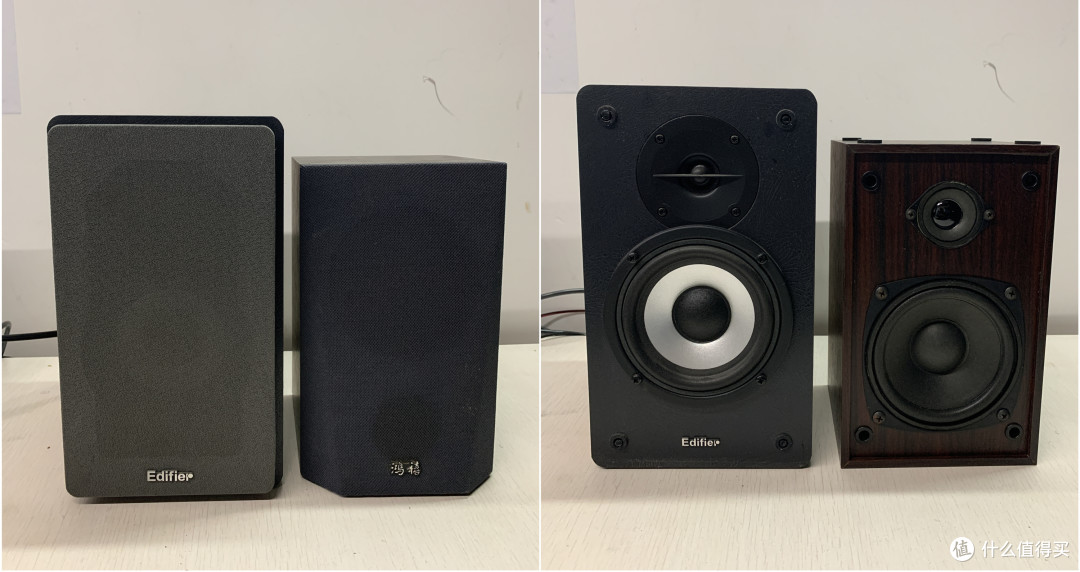

左边是漫步者R1200T，右边是上古2.1音箱是卫星箱

这个高音单元后续型号R1200TII也在用，

主副音箱连接线，够用就好。

漫步者R1200T主音箱后面板：

后置倒相孔设计，支持两路RCA输入，设计有低音增益调节旋钮和音量调节旋钮。打开电源后会亮起一个绿色电源指示灯。使用线夹式接线方式连接副箱。

副箱后面只有一个接线夹和倒相孔。

防尘罩的做工：这对音响购于2012年，至今已经10年，防尘罩的固定脚钉已经老化，板材也有点一言难尽，和边上杂牌低音炮卫星箱的防尘罩比起来用料显得很廉价。

外观展示到此，下面开始拆解。

二、拆解环节

拆解很简单，只要一把十字螺丝刀就可以拆开。首先来拆副箱。

拧开固定的四个螺丝钉就可以把低音喇叭拆开。

低音单元

低音喇叭采用防磁设计，后盖上有喇叭的参数，型号TET116-3，阻抗8Ω，生产日期2012年2月20日。

喇叭从线夹处引了2根信号线出来到接线柱，然后从接线柱分出信号线给高音单元。

高音单元特写

高音单元型号E172-2，阻抗4Ω，生产日期2012.04.20，也采用防磁设计，磁钢上刻有爱德发的英文LOGO。

高音喇叭负极上接了一个50V2.2uF的电容，这样可以衰减低频，构成高频通路，只让高频信号通过高音喇叭。

前面板的厚度达到10MM以上，还是可以的，只是内部做工有点节省，六个面用胶水粘起来，没有任何的加强筋部分。限于成本，也可以理解。又或许是漫步者对自己的工艺信心满满吧

鸿禧2.1音箱副箱的做工就扎实多了，用了不少加强筋固定。

接下来拆开主箱，看看里面有什么奥秘。

音箱的功放线路板，因为音箱功能很少，电路板就小小的一块。整体做工还是可以的。

接头处用胶水固定，防止松动脱落

开关按钮处胶水+绝缘层双重防护

变压器型号HR-5447，北京恒润电子有限公司代工，输出功率25瓦，高于音箱的额定功率16瓦，动力足够。

变压器的线材也比较粗，用料还算扎实。主箱因为内部有电路板和变压器等增加了分量，所以内部侧面使用加强筋加固，提高强度。

线路板背面，焊点比较饱满，没有飞线，工艺还可以。

功放IC位置被挡住了，拍不到。估计也不会太好，毕竟成本在那。

对比下YAMAHA HS5M的主板，一分钱一分货还是对的。

这做工、用料真的是没法比，毕竟价格差了了十几倍呢！

三、总结

这款箱子是2005年的产物，配置、参数以今天的眼光来看非常的老旧，毕竟售价只有200多元，不能要求太多，但用料做工方面还是有保证，漫步者大厂品质还是值得信赖，当做桌面多媒体音箱使用完全可以满足日常需求。

R1200T的后续产品R1200TII，外观更时尚，功率更大，支持高低音单独调节，调节旋钮从后面调整到侧面，使用更方便。对于低预算的用户而言是不错的选择。

漫步者（EDIFIER）R1200TII2.0多媒体音箱音响笔记本台式电脑音箱书架音箱399元京东去购买

对于要求比较高的用户，建议提高购买预算，因为音箱是耐用品，正常情况使用10年完全问题的，选择高阶产品不论做工、用料方面都更扎实，功能也更多，可以获得更好的听觉享受。
