仅50元的 单桶 陈水回流 零陈水 净水机方案 （更新 3月30日测试视频）

本方案的原理就是：把头1分钟产生的陈水全部回流到进水电磁阀之前去（而不是当成废水排掉），使陈水再次经过RO膜过滤。

先上水路图：

水路图，黄框内为新增核心——分水器

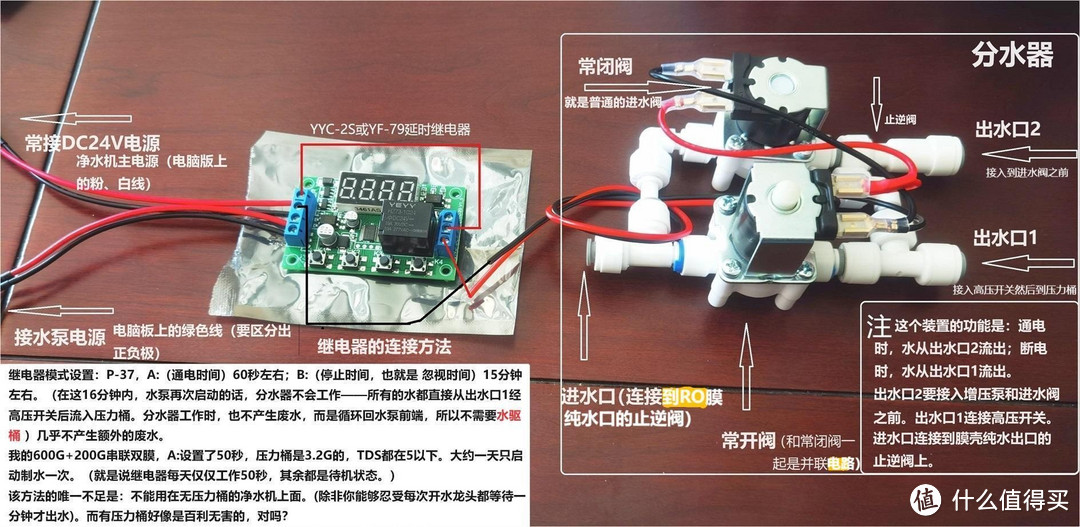

再上继电器和分水器的电路图（实物照片形式，注意电路接法包括照片上的电线和画上去的连接线）

分水器电路图（实物及注识）

照片上的一个延时继电器、一个进水阀、一个常开阀外加一个止逆阀共计花费约50元。

补上一张水、电路全图

过程说明：当继电器检测到增压泵启动（开始制水）时，立即给分水器供电60秒（A时间，可调），期间，回流水路上的常闭阀开启，而同时纯水路上的常开阀闭合，陈水将不会进入压力桶（或水龙头），而是沿着回流水路进入到进水阀之前，供增压泵再次将陈水压入RO膜内过滤。15分钟内（B时间，长短可调），如再次制水，分水器不会工作；15分钟后如再遇制水，分水器会再次工作……

附上值友 ohyes2015 建议的分水器另一方案：交换常开阀和常闭阀的位置，平时不制水时常闭阀关闭，使压力桶及水龙头和RO膜隔离，能杜绝陈水的渗透。

交换了常开阀和常闭阀的位置，换了继电器模式。各取所需

继电器模式改为P-22，由于纯水路上的常闭阀未通电时是关闭的，增压泵启动时，陈水首先沿黄色回路回流60秒，然后继电器给两个阀供电，使回流路上的常开阀关闭、纯水路上的常闭阀打开，纯水进入压力桶……直至桶满、增压泵停机，与此同时继电器停止给两个阀供电。

如果是有桶机、或安有聪明壶者，则上述过程使用者会毫无察觉。但如是无桶也无聪明壶的祼机使用，则首次用水会等待1分钟（A时间）后才出水、在此后的15分钟内（B时间）则即开即出。然后循环……所以，无桶机不宜直接使用本方案，要用就必须使用聪明壶或者配个压力桶。

特别说明：水路图上的 常闭阀=进水电磁阀=废水阀（也就是说，用我的净水机里用到了3个进水阀，而无废水组合冲洗阀。）

如果有问题，请发评论！我尽量回复。谢谢！

附：3月30日测试视频

安装好 分水器 的净水机图片

分水器特写

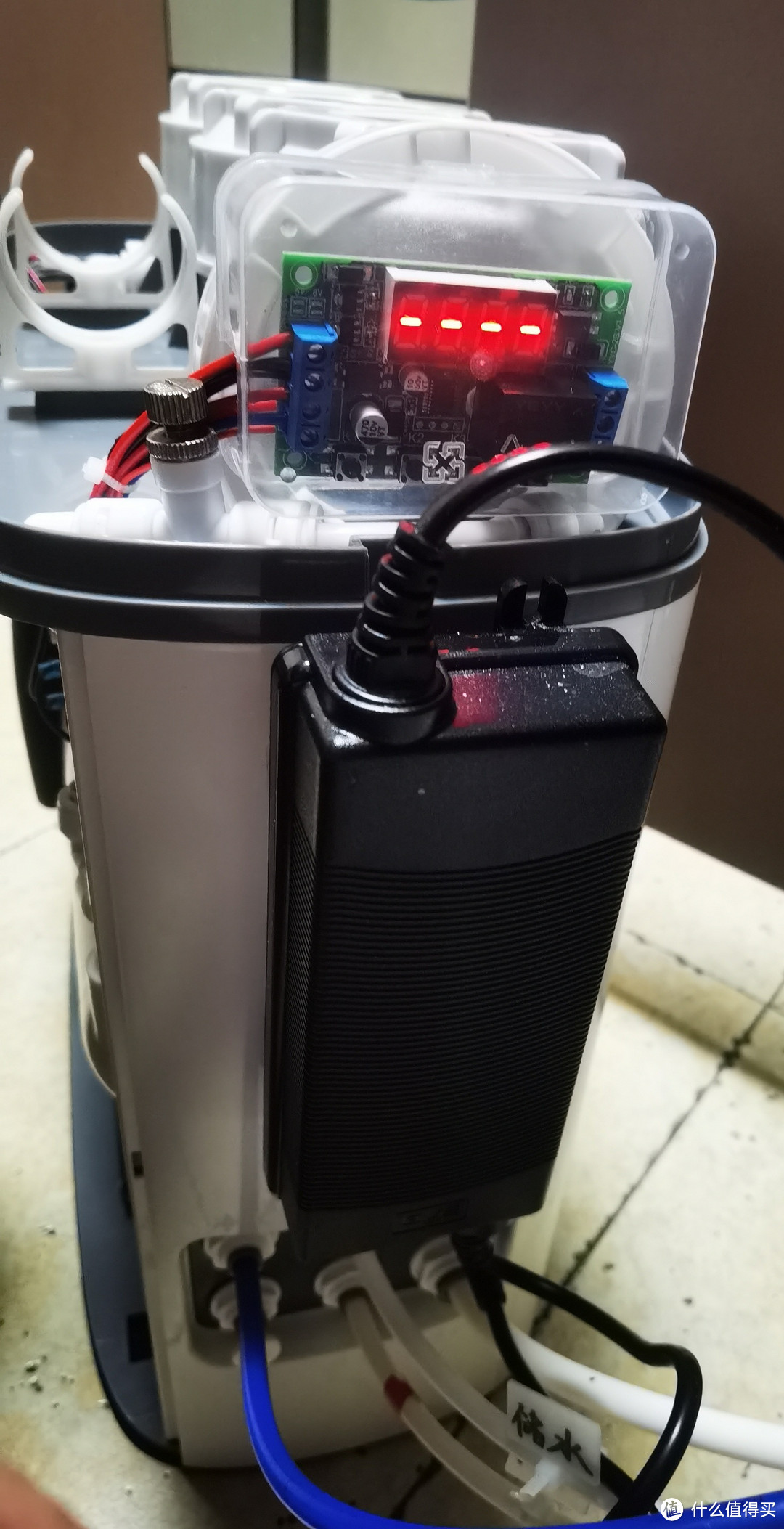

分水器 使用的继电器（装在牙线盒内 防水）

连续测试分水器三段视频合集

待机12小时后次日凌晨 实测视频
