我的DIY净水机之路（四）

去年3月份发布了《仅50元的 单桶 陈水回流 零陈水 净水机方案》，本人使用了一年，效果仍然非常满意。但当时想把分水器搞成TDS智能控制版，却由于各种原因没有实现，总是使俺心痒难耐……

去年中彻底闲下来后，我决定自己动手，丰衣足食……从十月起，购买了51单片机、C语言编程教材，开始学习C语言，边学边做、拷贝粘贴、AI取经，经过两个月时间，终于完成了程序编写，然买来STC8G单片机模块、TDS传感器、电源模块、数码管模块、继电器模块进行软硬件整合……终于，TDS智能分水器原型成功了。然后去海南过冬……

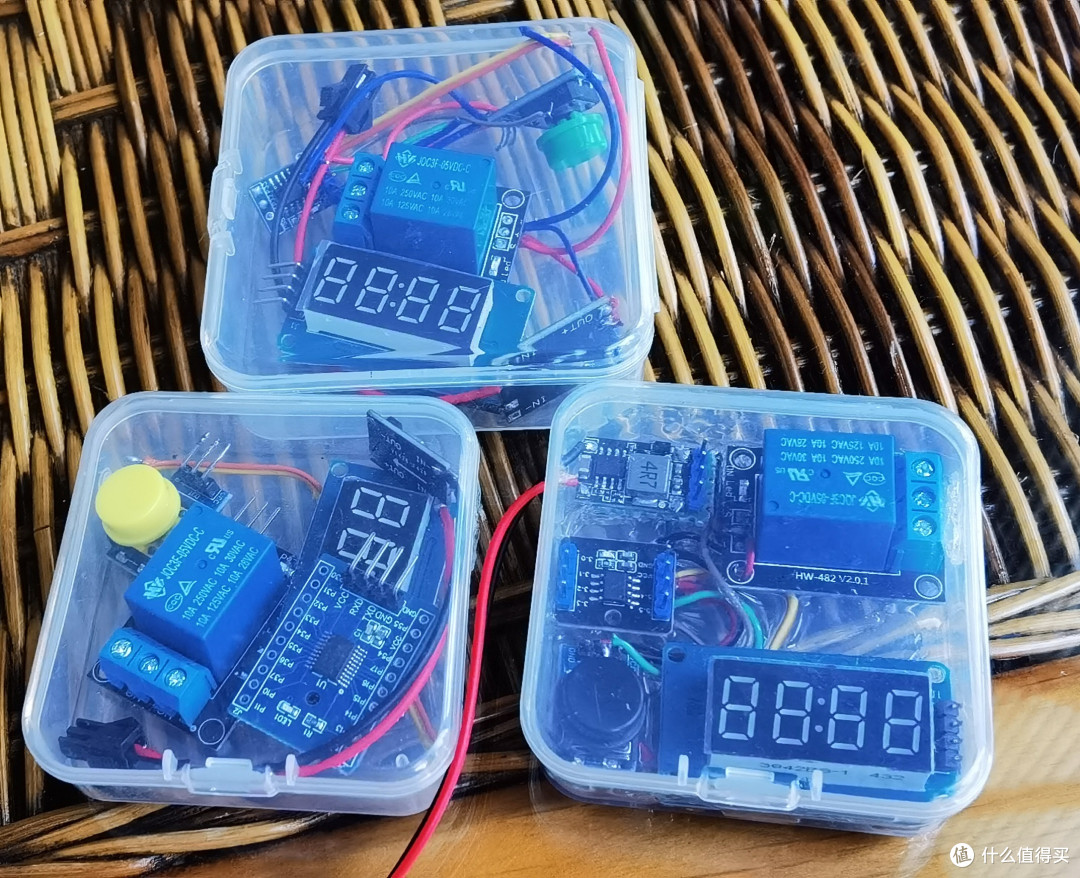

今年春节前后从海南回家，买了几个6CM见方的塑料盒子，想把几个模块组合进去——于是锡焊线路、胶水固定模块等等……但都是一上电就烧单片机或烧数码管芯片或烧传感器，搞得焦头烂额！

在朋友的建议下，决定自已搞个专门的电路板，于是又学习了嘉立创EDA，从电阻电容开始学习电路原理……2月中旬第一个PCB板出笼，上电没问题，但上机就被烧，首次制的板子失败了……

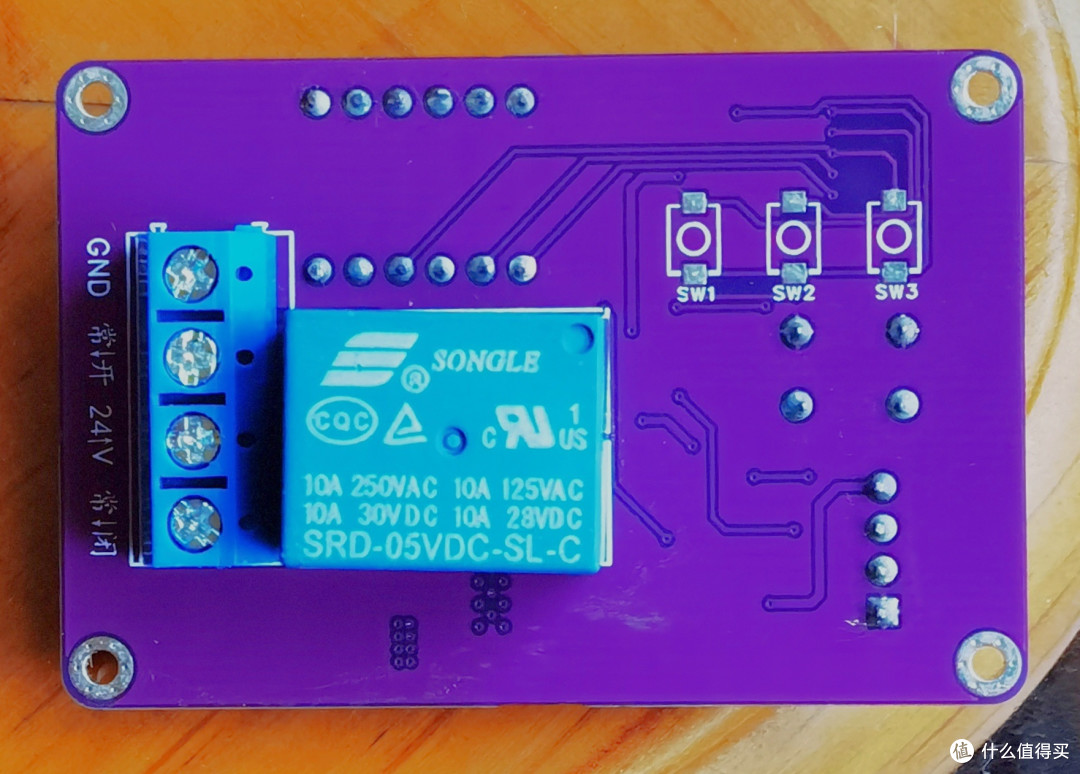

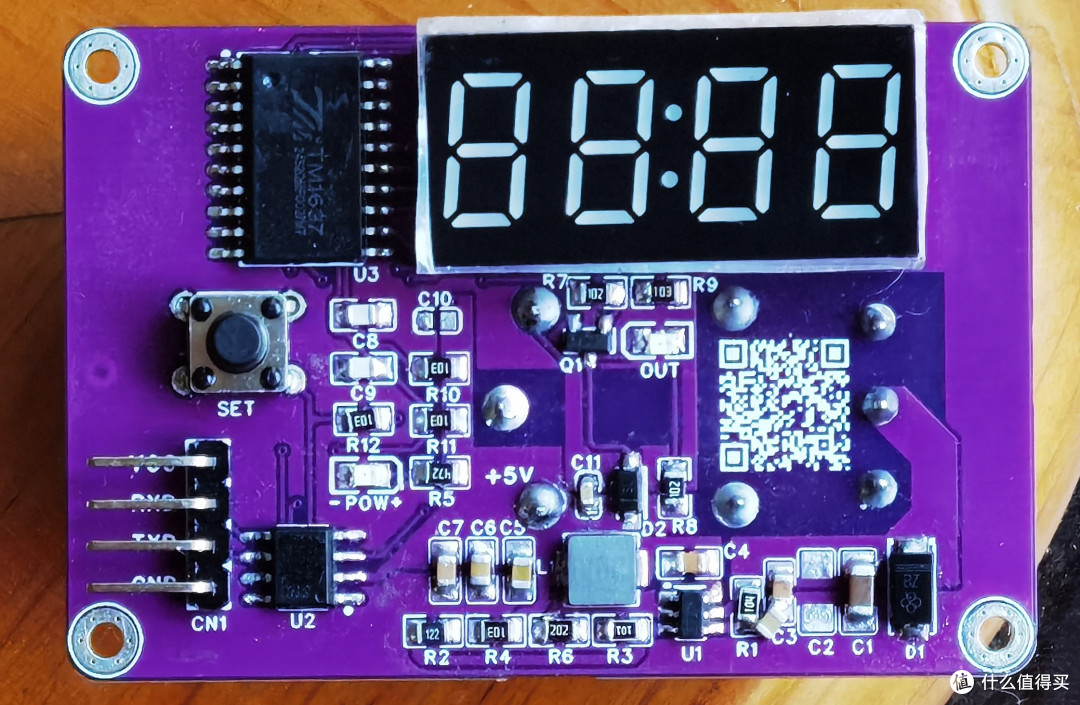

继续改进，3月初，第二次制的PCB板回来了，虽有波折，但经修改程序终于可以上机成功运行了。

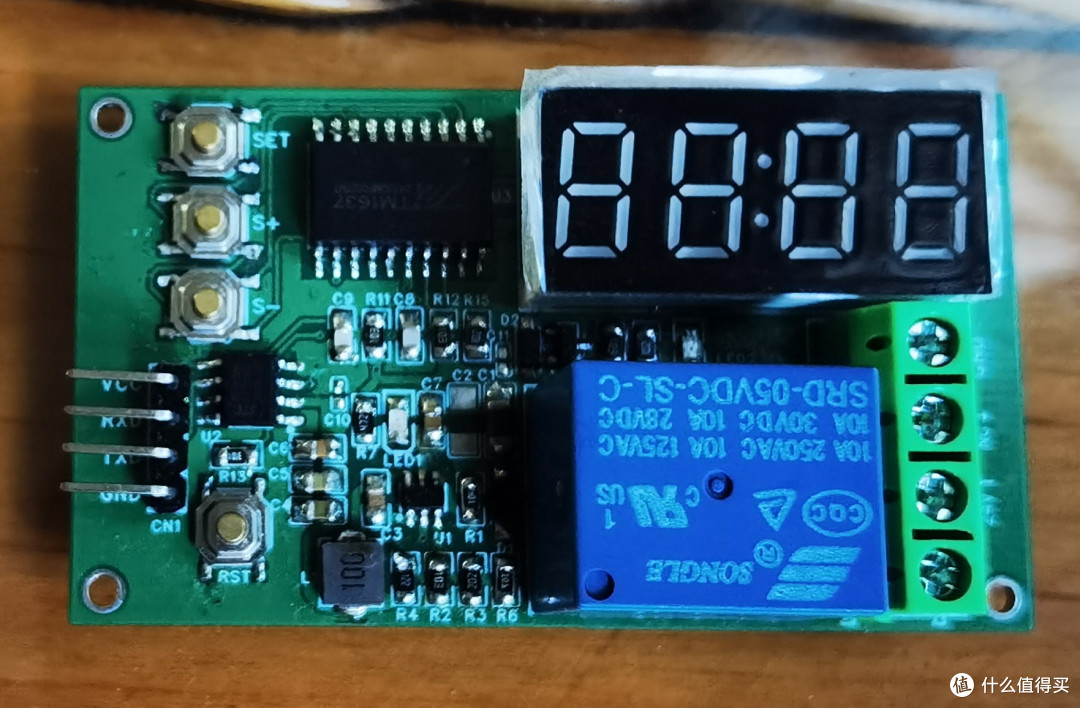

第2版的板子虽然成功运行，但还是有点小问题：本想只用一个按键进行设置、另三个键空着的，但由于设计失误，只能补焊上三个按键，修改程序用左上的三个按键来设置、而废弃了下面的按键。

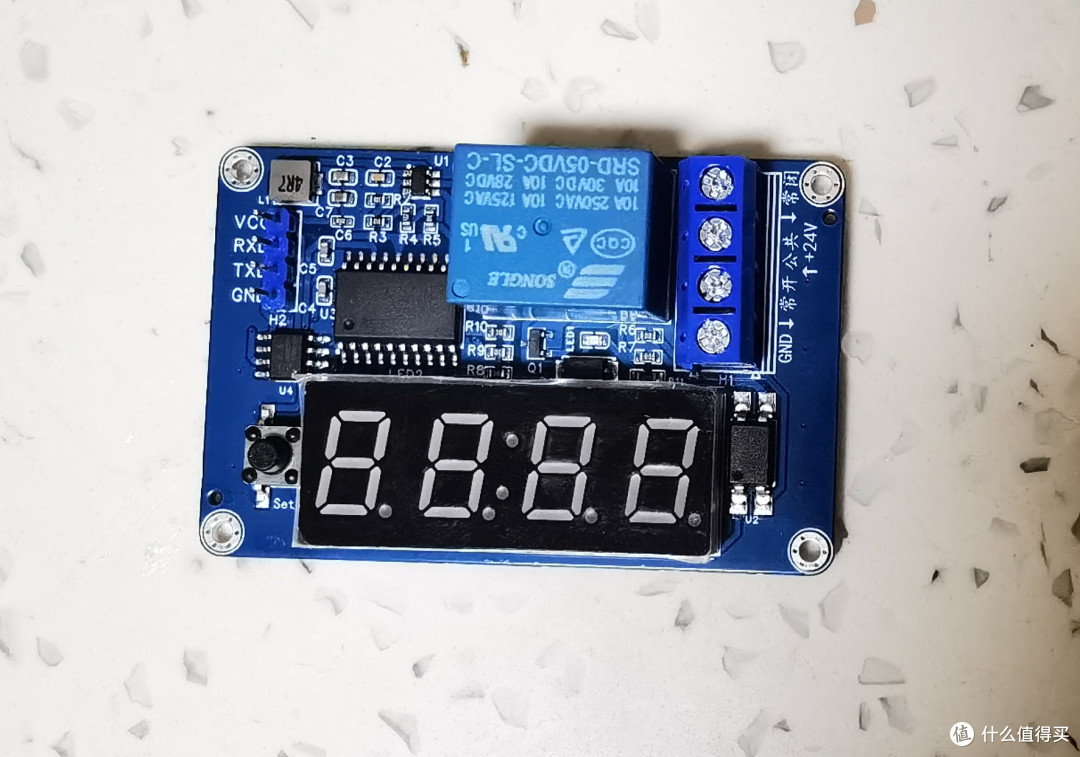

于是继续修改电路，3月底的第3版终于满足了设计要求。此智能控制板能按设定的TDS值（可设为：05、10、15……45、50之一）对净水机产出的纯净水进行控制，高于设定值的，作为“陈水”予以回流或者排除；对低于设定值的则作为饮用纯水，进入压力桶供人使用。

至此，一年前萌生的把分水器用TDS值实时检测、智能控制的目标终于达成。同时，在折腾这个“TDS分水器智能控制板”的过程中，还不小心收获了对一年前的 分水器 的降费升级方案，也分享给大家：

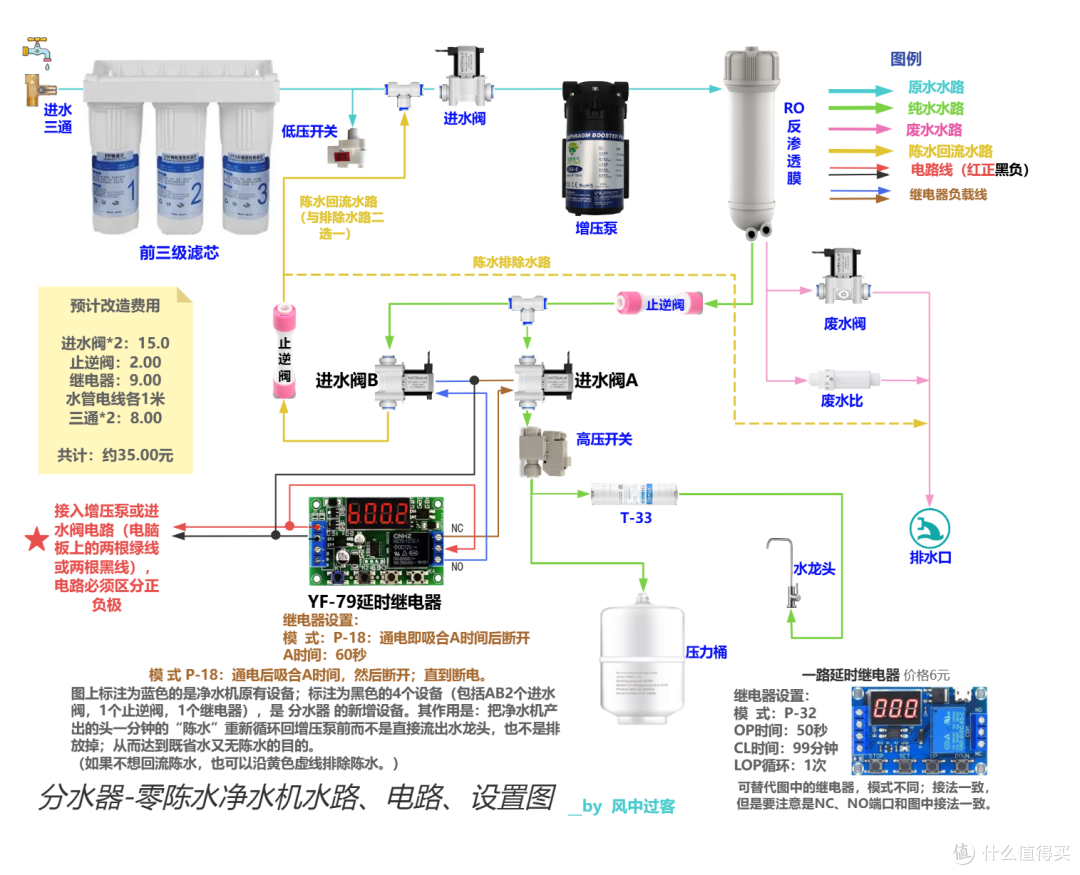

仅仅35元就能把你的净水机升级成“零陈水”净水机。

原方案的50元，变成了35元。

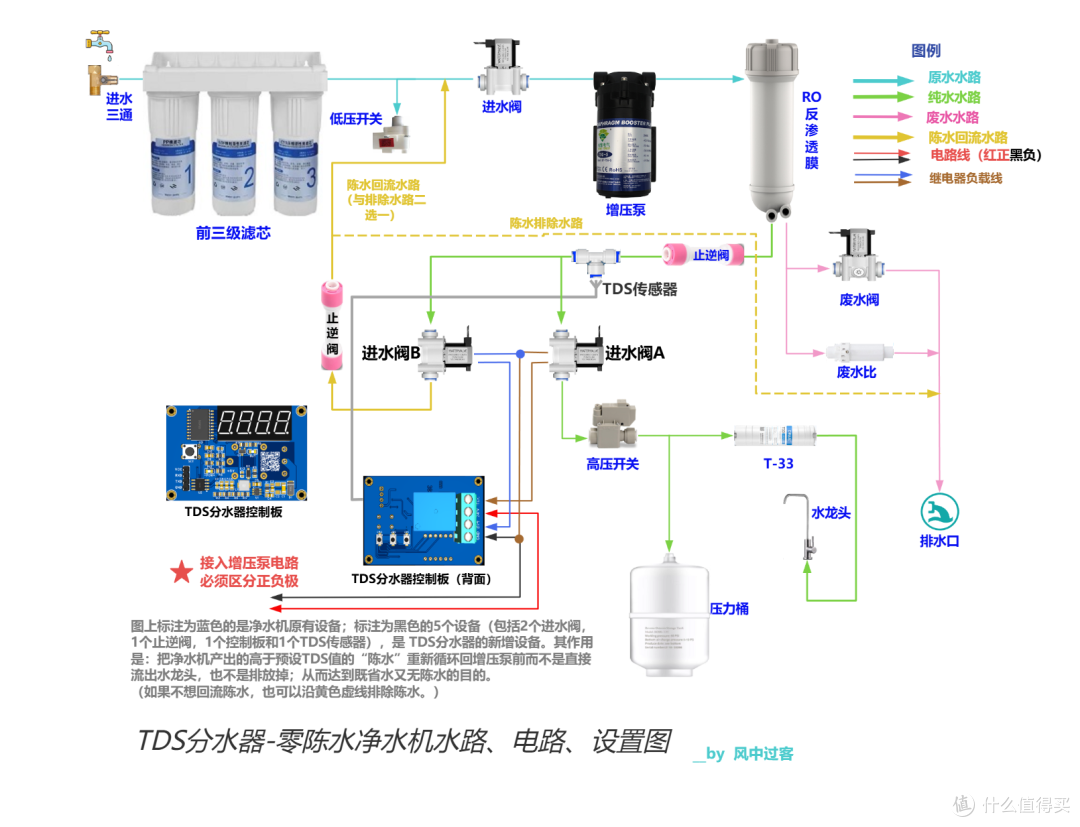

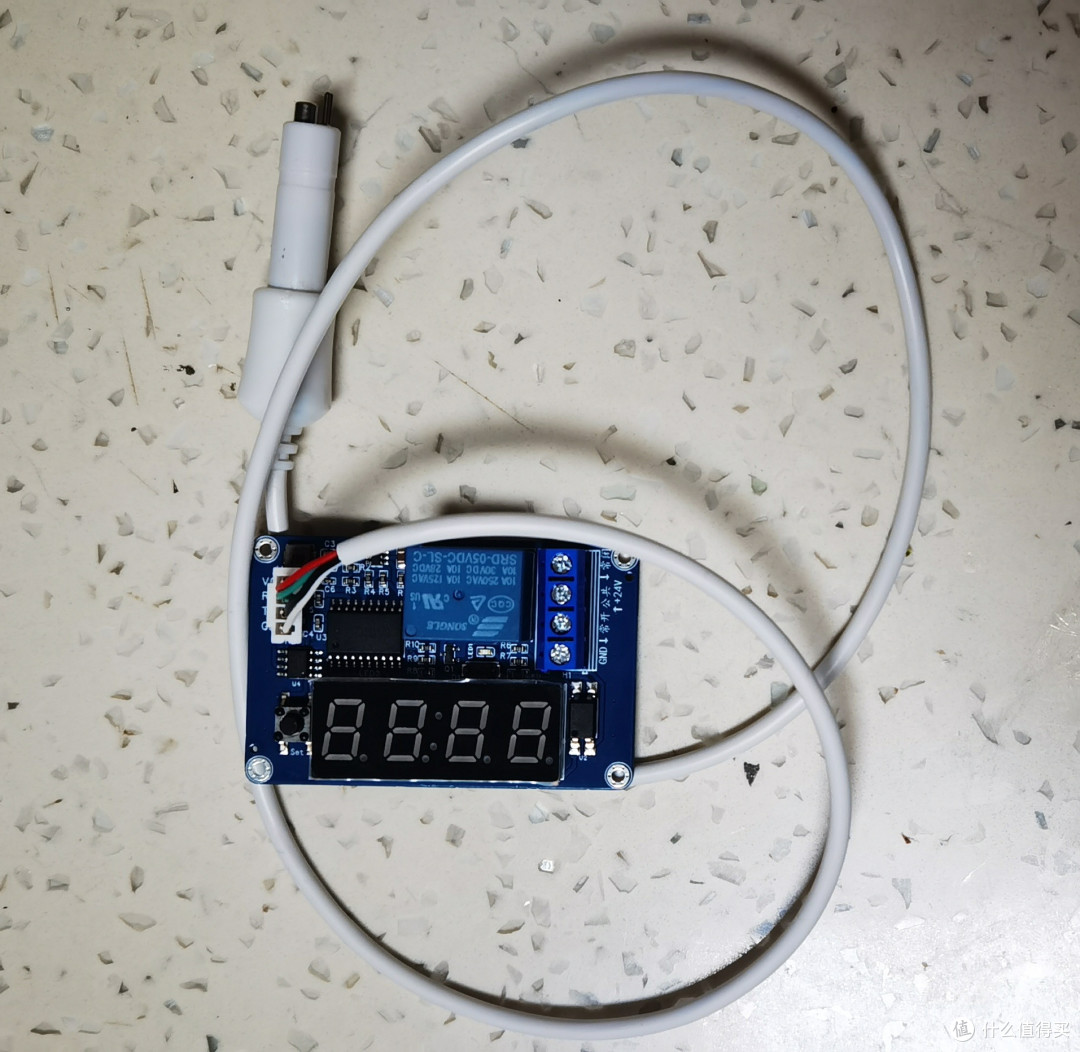

分水器TDS智能控制板的配置图如下：
