重新定义传统ATX布局，联力L207+铭瑄终结者Z890+索泰4090PGF装机分享

缝缝补补三代，改用全新接口的Ultra系列虽然性能几乎没什么提升，但是好歹解决了缩缸和过热问题，辩证看问题，该升级还是升级。

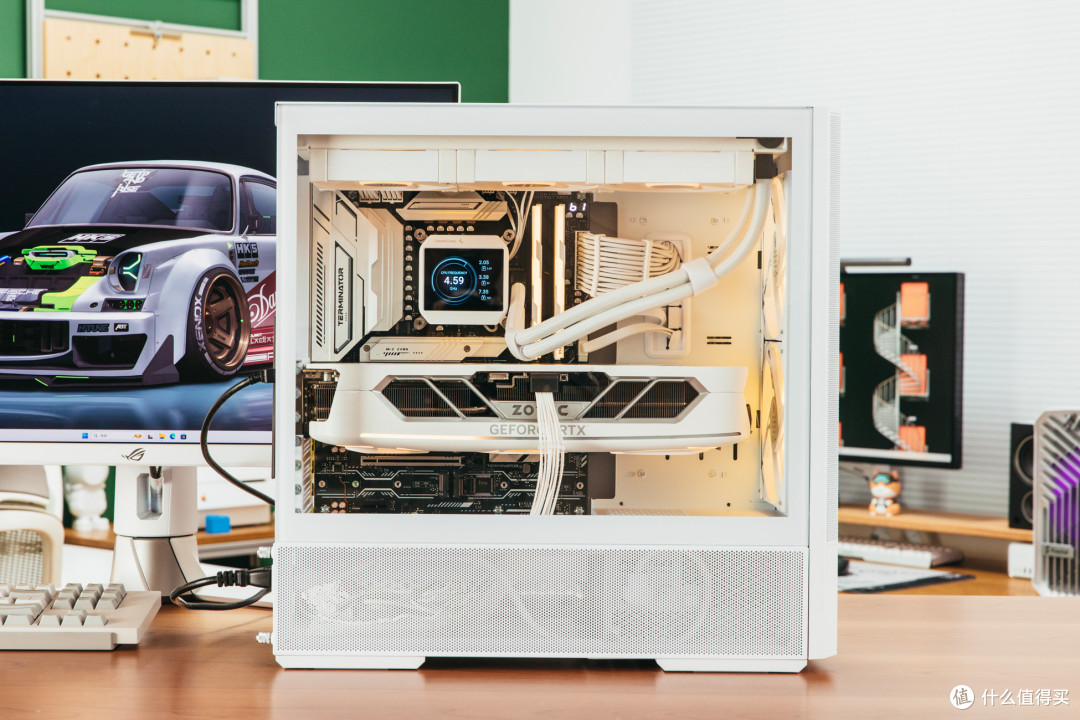

035A0423

在50系显卡发布前夕，分享一套白色性能主机，处理器依旧是Ultra7 265K，机箱选用的是联力鬼斧207，优秀的ATX布局，兼容性和散热性都不错，形态上相对于传统ATX布局也非常有意思；显卡是一张绝版4090，索泰RTX 4090 PGF OC，目前可以入手的只有4090D同款，也是目前的卡皇；主板来自铭瑄的终结者 Z890-A WiFi，走性价比路线的Z890，非常适合预算偏向显卡和处理器的用户；内存来自宏碁掠夺者Hermes冰刃7200 16GB x 2，虽然Z890芯片组支持超高频内存，但是目前超高频内存铺货还需要一段时间；固态则是西数新推出的SN5000 2T，作为SN580后续升级型号，读写速度已经可以对标黑盘SN770；水冷来自九州风神前段时间推出来的旗舰冰暴360，但是白色配色是新上的；至于电源，1000W白金足够稳妥，1200W白金略有盈余，这个根据自己情况选择了。

035A0419

整套配置还是相对合理，如果需要参考，显卡可以替换为4090D，内存方面Z890主板基本都能支持到8800左右，可以根据自己预算调整D5高频内存型号。

另外虽然联力207标称的显卡支持长度最大为375mm，实测这张长度381mm（含PCI挡板）的4090显卡，也可以横置放进机箱，不安装的场景下距离前风扇依旧有有着大约5mm以上的距离，安装后距离进一步增大，所以大家可以参考使用一些略超标的显卡，都是没有问题的。

整体展示

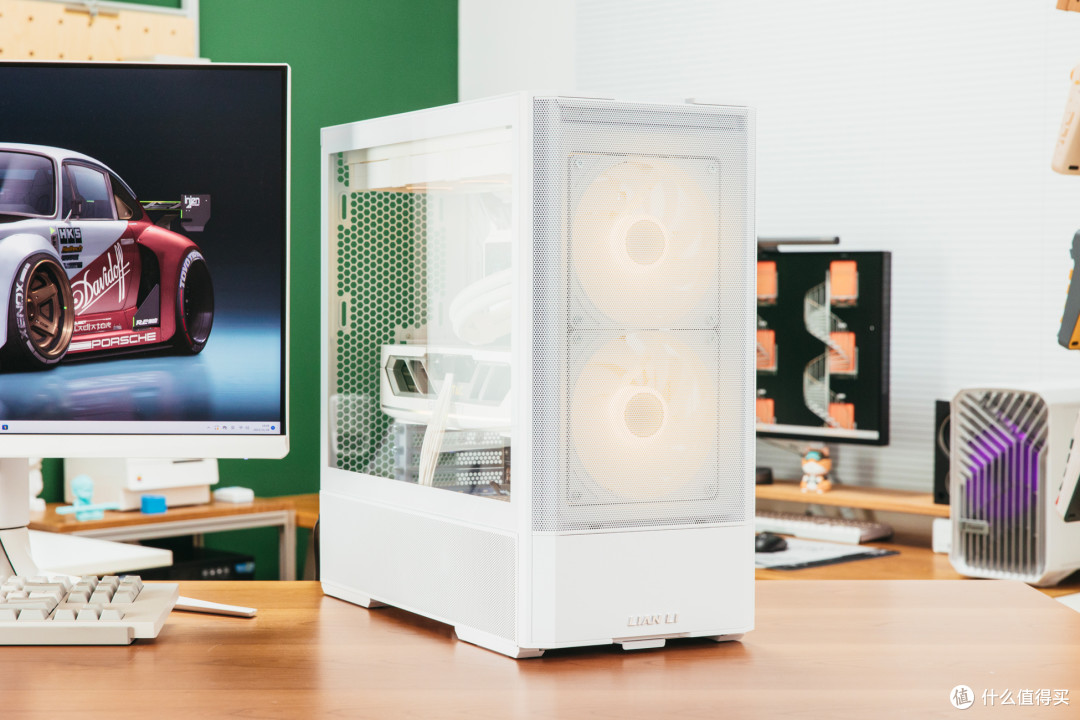

035A0391

035A0392

经典侧视角度一览，作为一款ATX主机，内部空间还是相当宽敞的，以4090显卡的庞大尺寸，依旧游刃有余，侧面隐约可以透过网孔看到内部的电源，侧面后半部分是机械硬盘盘位，可以充分实现为其实现散热需求。

035A0402

正面角度，两颗14cm巨大的进气风扇清晰可见，能够提供不俗的散热效果。

035A0406

换个侧视角度，右侧下方也提供了一块MESH面板，充分形成空气对流场景。

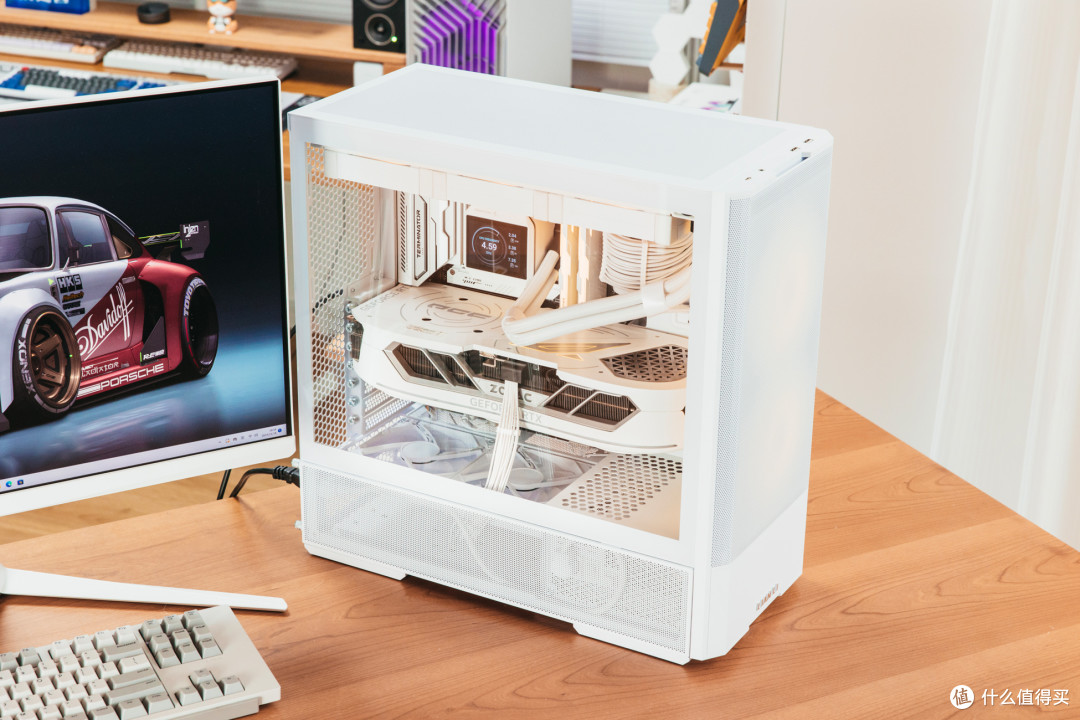

035A0410

俯瞰角度，沉降设计的两颗12cm进气风扇清晰可见，前置和下部进气的布局，可以有效降低箱体内热量堆积。

035A0486

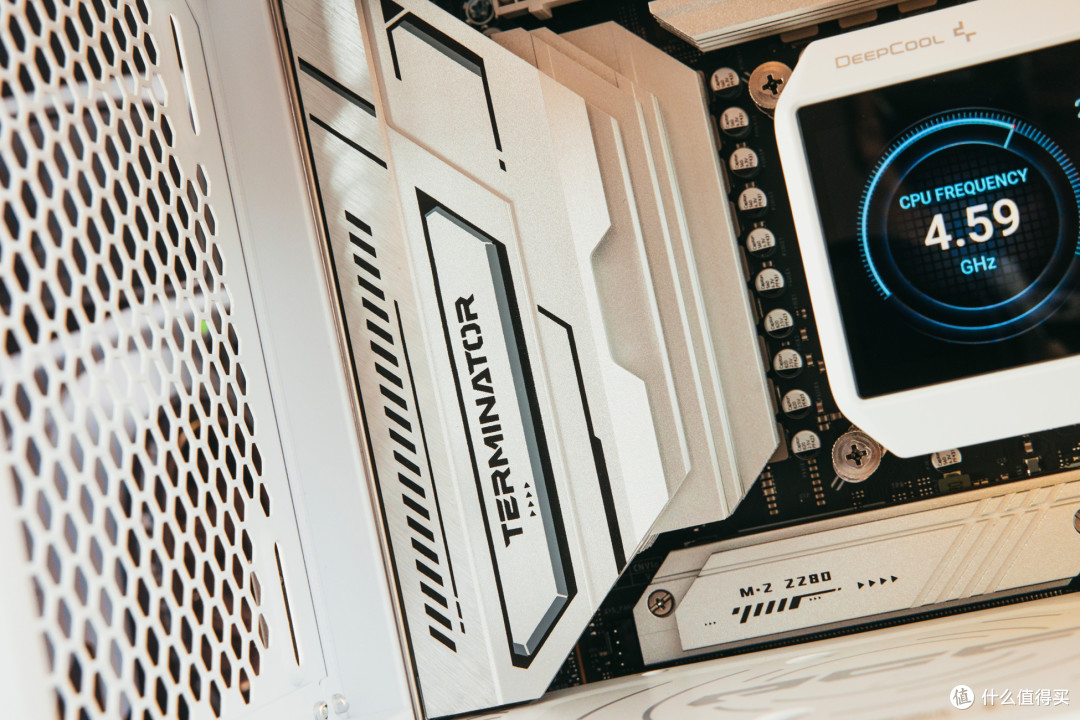

035A0463

上半部分一览，铭瑄主板IO上方银色装甲被周围白色映射，和白色无异，虽然没有RGB灯效，但是简简单单效果也不错。

右侧水冷头和内存光效冷暖色反差，九州风神这个水冷头主题相对较少，也是期望后续可以多增加一些主题吧。

035A0442

冰暴360冷头更多角度特写。

035A0478

冷排风扇特写。

035A0453

宏碁掠夺者Hermes冰刃7200灯条特写，也是风格明显，散热用料十足的一套D5高频内存。

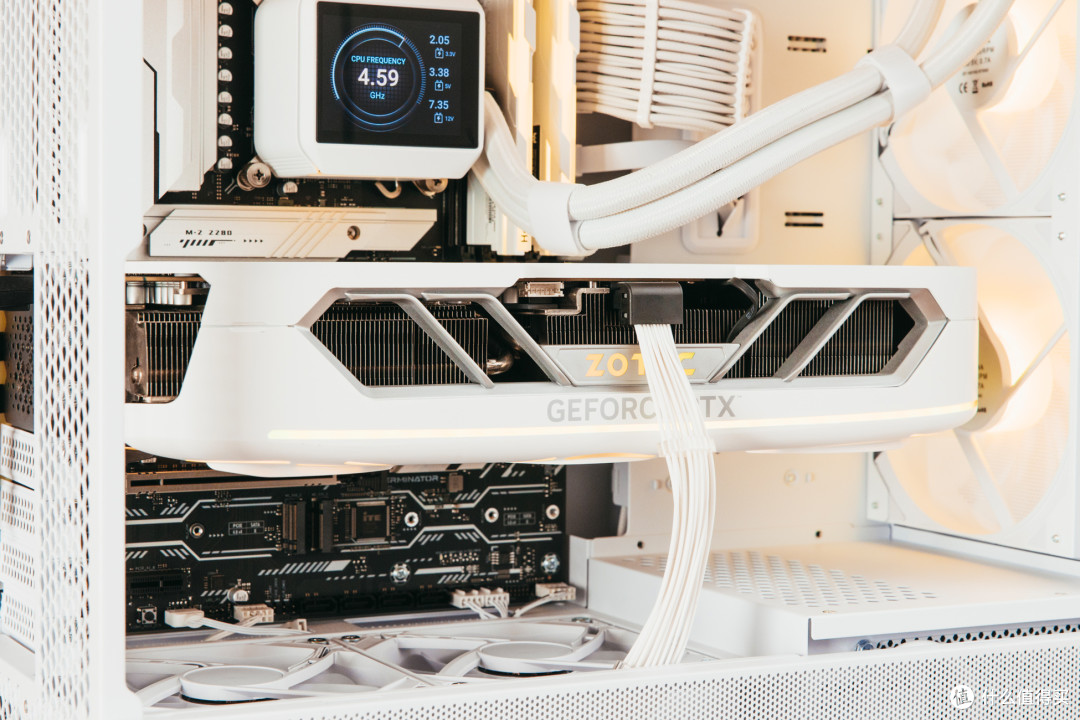

035A0474

索泰RTX 4090 PGF OC显卡侧后方角度特写，这是一张非常圆润的旗舰显卡，整体造型很有意思。

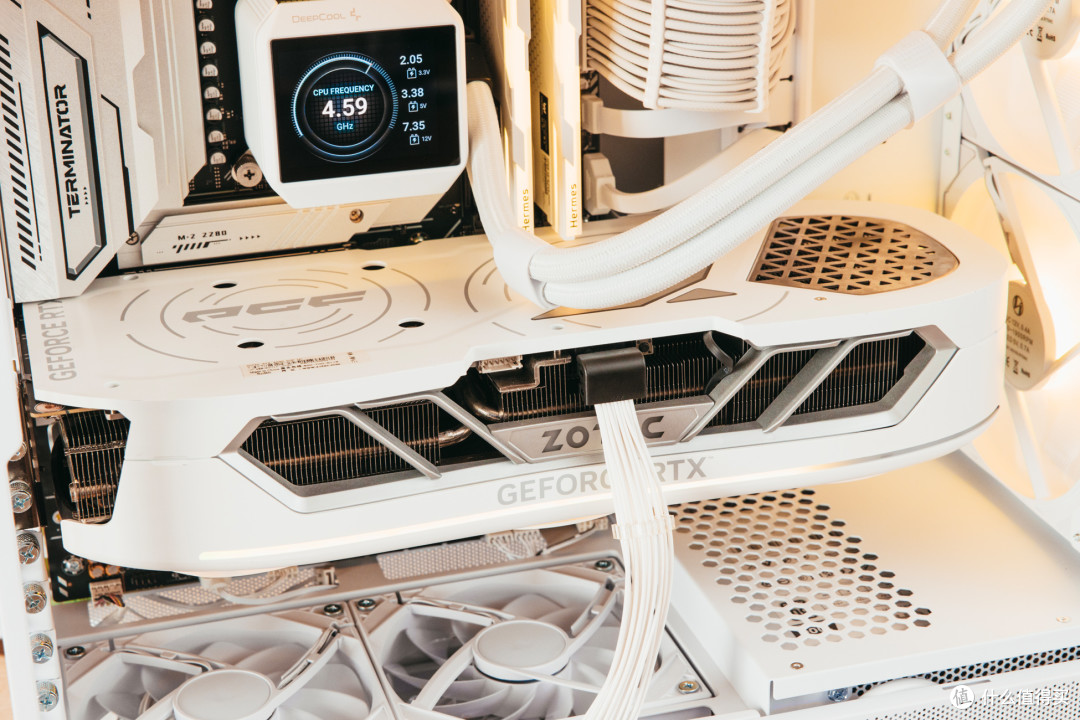

035A0481

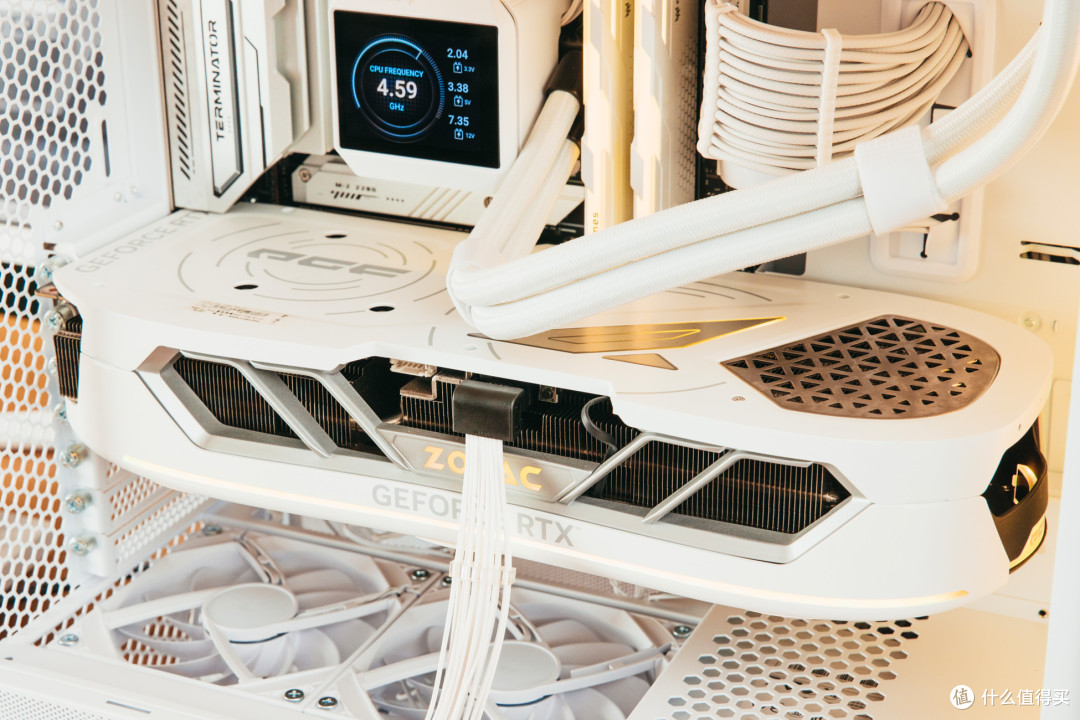

035A0455

俯瞰一下，背板的LED灯条亮起来很有个性。

035A0457

更多细节展示，我很喜欢索泰这种整体圆润的曲线的造型。

035A0439

侧面灯带和灯条特写，使用索泰的显卡控制软件，可以设置不同的流光效果。

035A0466

机箱底部双12CM风扇特写。

配件展示

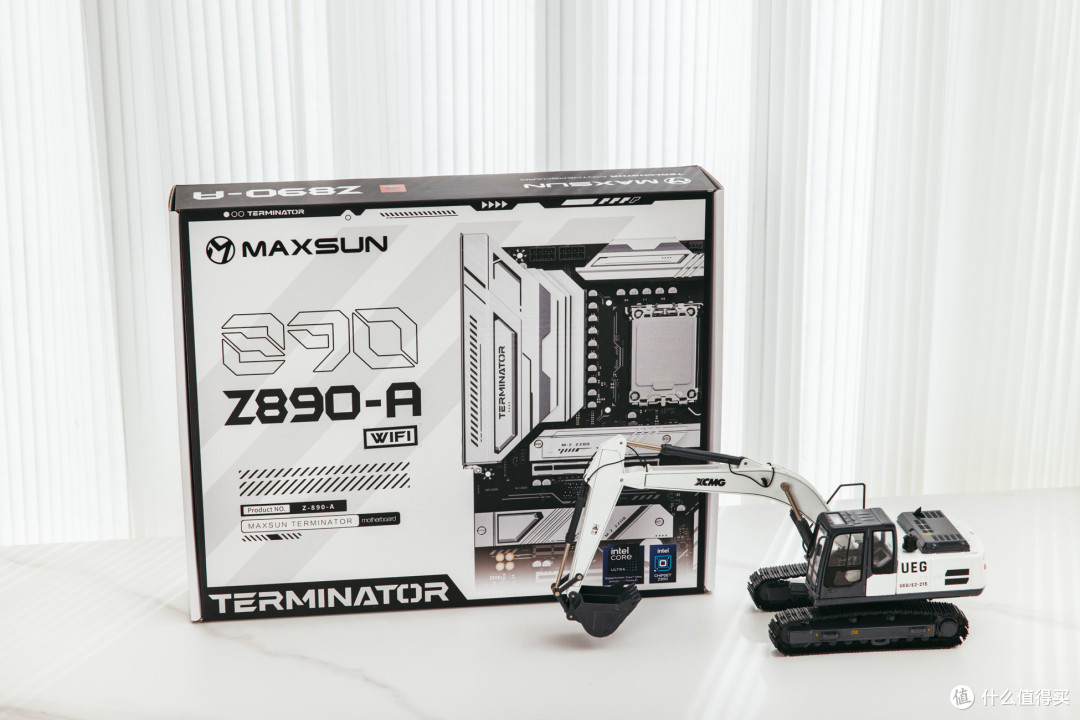

035A0267

主板，铭瑄终结者 Z890-A WiFi，基本是延续了大品牌B860M芯片组的定价策略，错位竞争，性价比确实凸显。

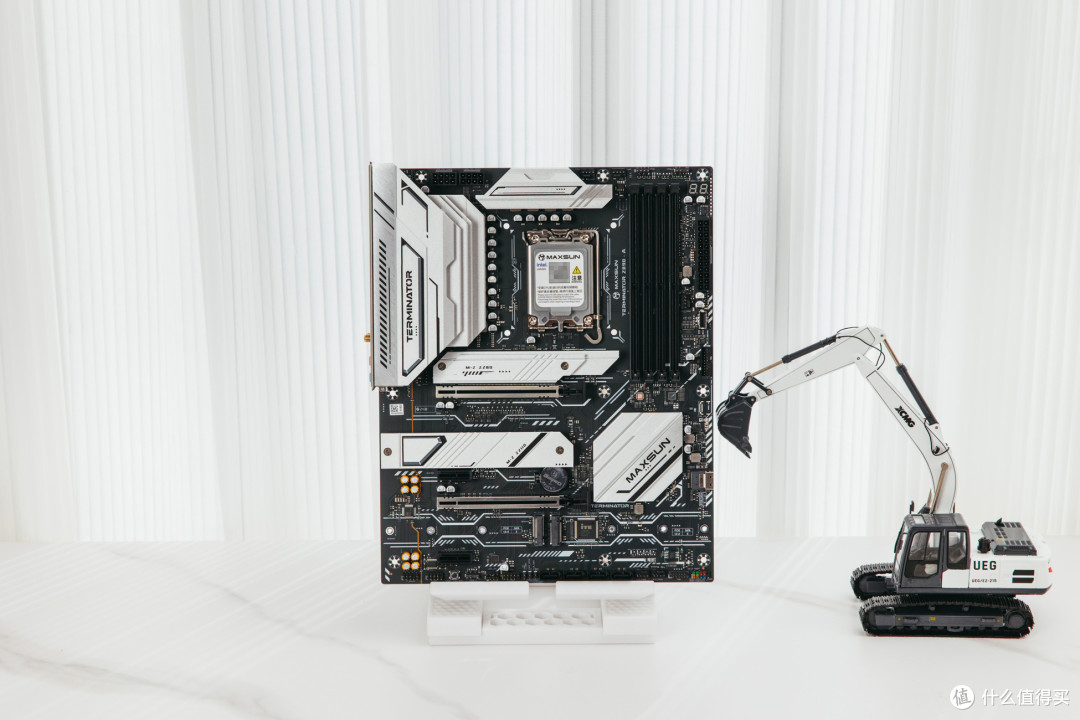

035A0315-副本

整张主板风格为标准银黑风格，点缀元素很多，这种风格主板可以轻松匹配银黑白三色颜色的机箱，非常百搭，且机身装甲覆盖面积较多，主板上插满白色拓展配件，可以遮盖更多的黑色区域部位。

035A0328-副本

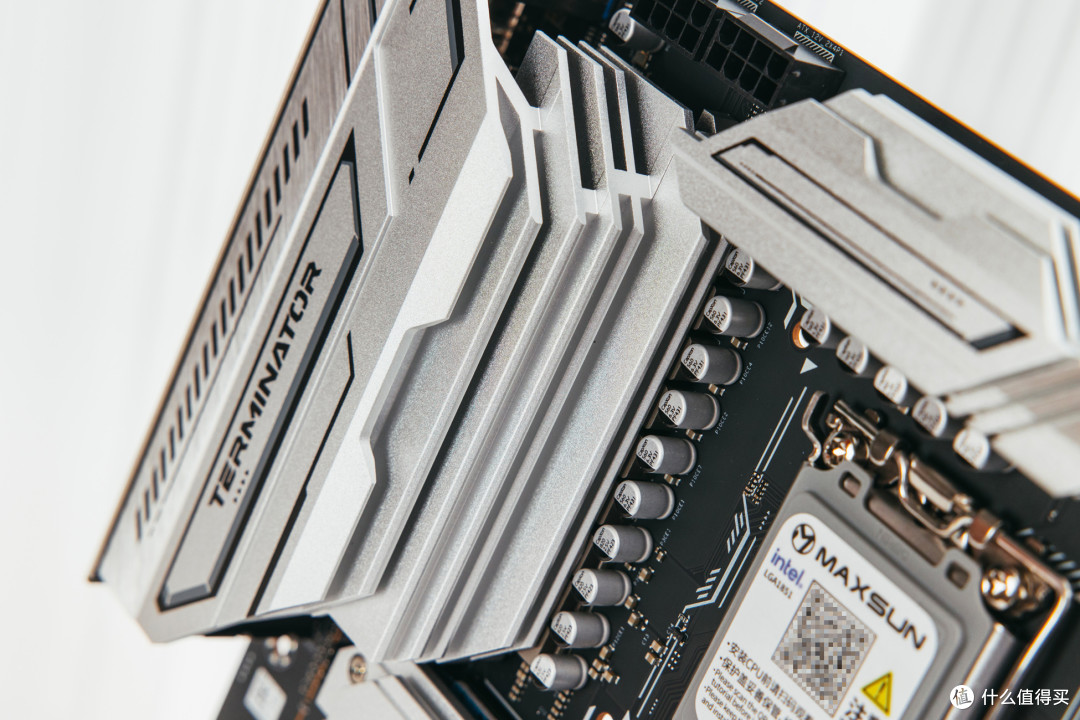

035A0343-副本

主板IO接口上方的散热装甲厚度可观，也做了不错的设计元素和造型，虽然没有旗下高端型号的屏幕那般亮眼，但是对于平民玩家来说，已经完全够用。

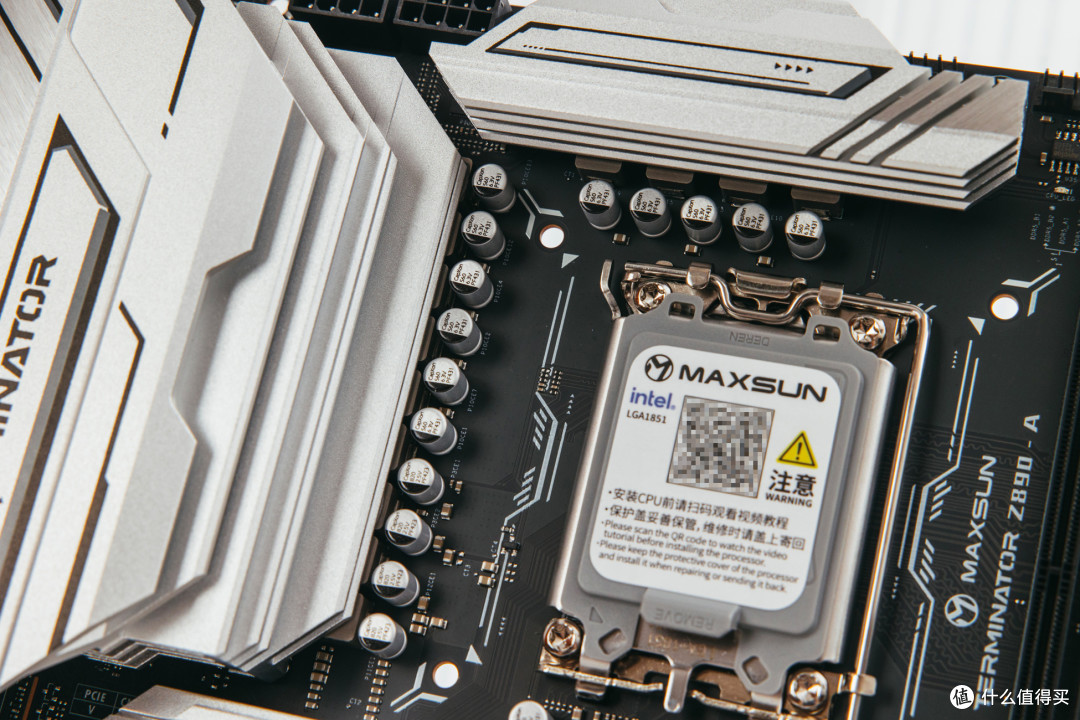

035A0333-副本

035A0342

对于这个价位的主板来说，可以说是堆料设计了，终结者Z890-A WiFi 采用了10+1+1相供电，单路电流60A，总体可以承载300W输出功率，对于目前Ultra系处理器，它可以满足Ultra 9 285K的供电需求。

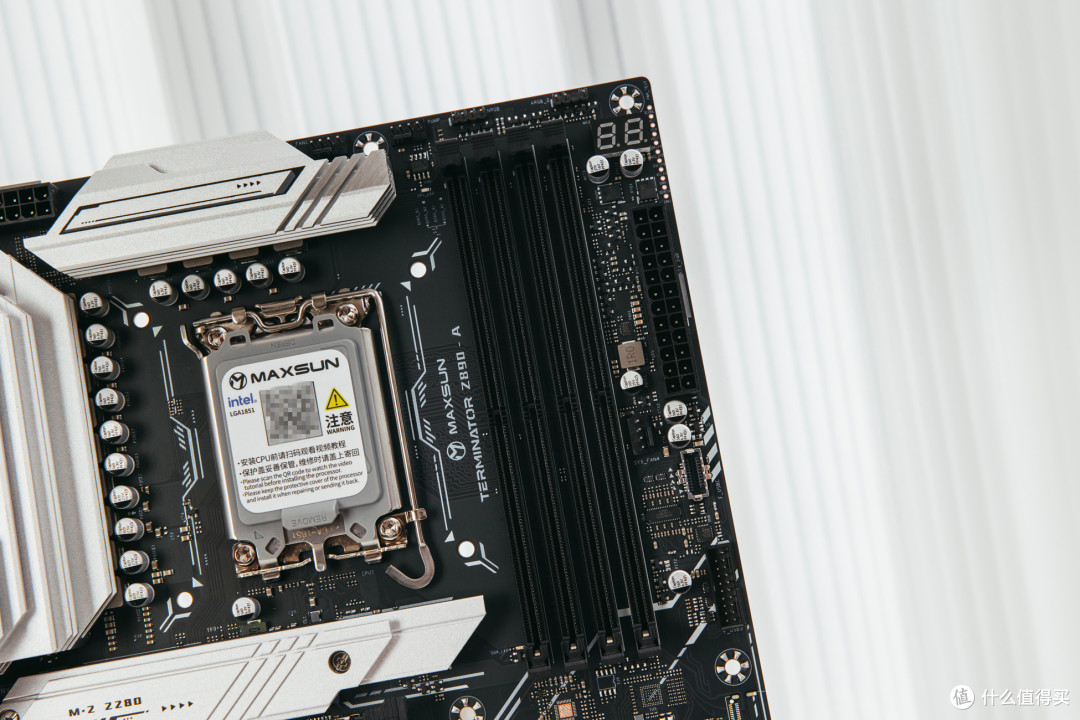

035A0335-副本

内存支持上限是这次Z890的亮点，四条DDR5插槽，最高支持DDR5 8800MHz（超频），单条容量高达48GB，最高上限256GB。

035A0337

铭瑄终结者 Z890-A WiFi甚至还提供了数显Debug诊断灯，在这个价位上确实不多见。

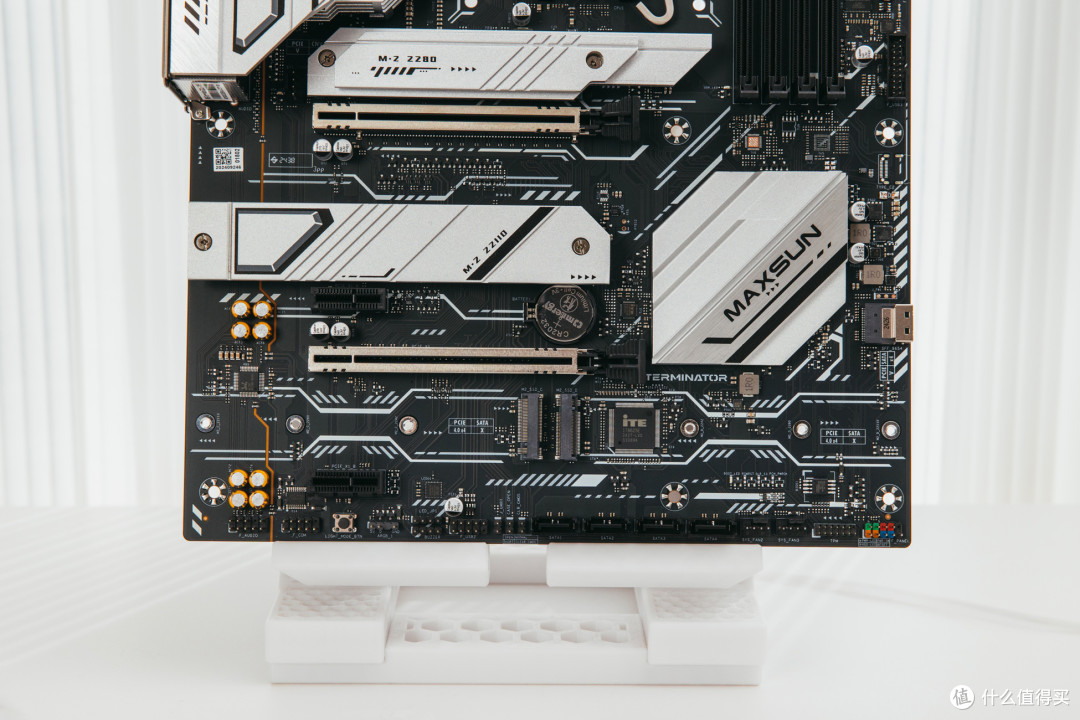

035A0329

035A0348

Z890终结者一共提供了2条PCIe x16插槽和2条PCIe x1插槽，显卡插槽规格为PCIe5.0 x16，另一条为PCIe4.0x4，剩余两个短槽均为PCIe4.0 x1。

M2储存方面一共有四个，一个PCIe 5.0x4，以及三个PCIe 4.0x4，其中两个均覆盖了散热装甲。

035A0319

Z890加入了雷电4的支持，除此之外， Z890终结者还提供了2个USB2.0、2个10Gbps USB-A、4个5Gbos USB-A、音频接口以及光纤、2.5Gbps网口、WiFi天线接口、DP以及HDMI。

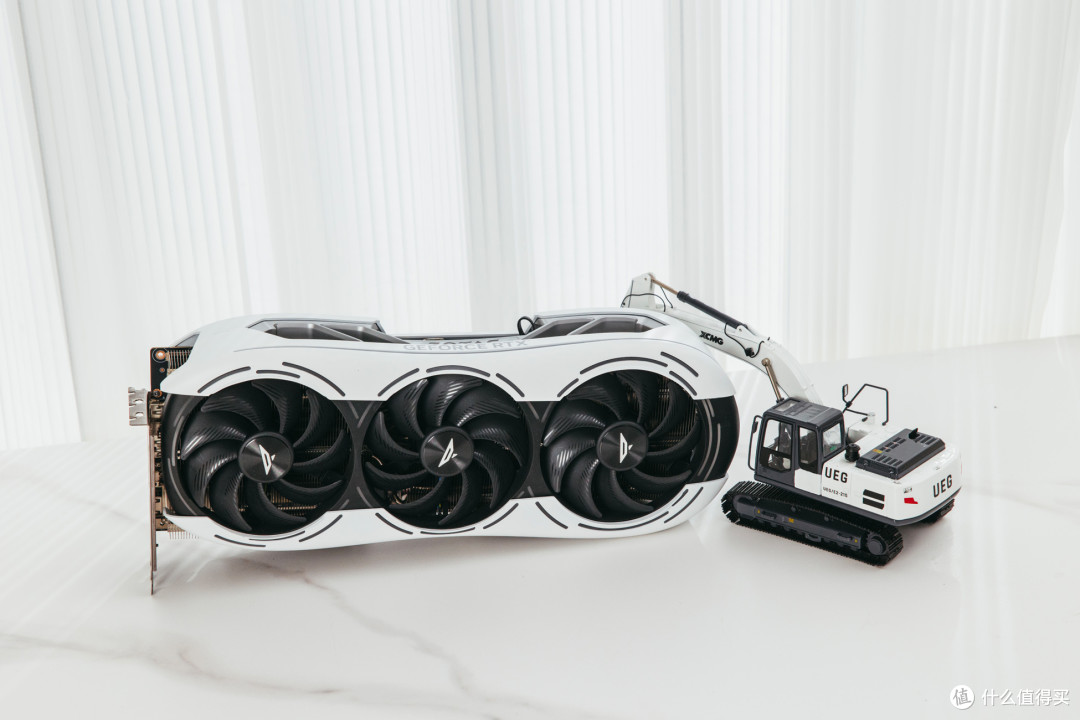

035A0279

目前各家旗舰显卡中，索泰的4090/4090D PGF是最圆润最有个性的的巨型显卡，厚度为3.5槽，长度达到了381mm，入手的话一定要注意机箱兼容性，很多ATX机箱可能都是塞不下的，这张卡用料也十足，不使用显卡支架是承受不住的。

这种圆润风格细想了一下，40系貌似只有两家品牌在做，也是索泰的外观优势了，喜欢的一定很喜欢。

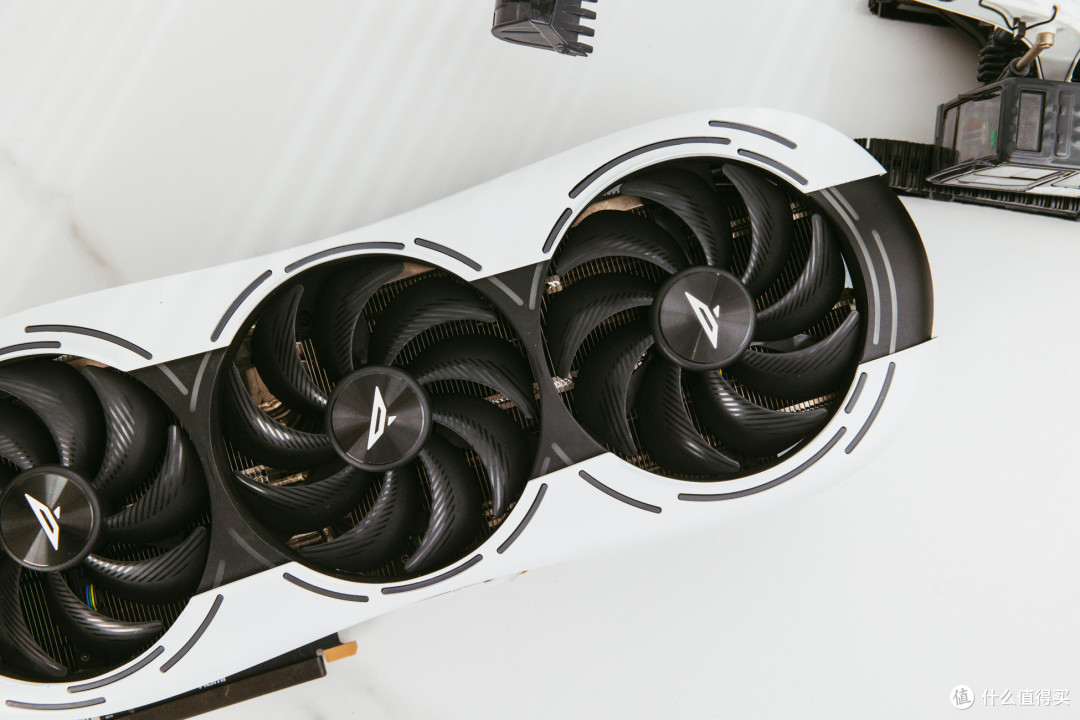

035A0285

035A0292

虽然是一张主色调为白色的显卡，但是黑色的加持构建的黑白熊猫配色也非常有意思，很巧妙的把黑色风扇和白色机身融合到了一起，周围一圈灯带非常炫酷。

风扇直径为11cm，9片扇叶，扇叶上清晰可见鲨鱼鳞状仿生条纹，同时还采用了双滚珠轴承设计，三个风扇中间一个和周围两个方向相反，可以形成正反转风道，提升散热效率。

035A0280

035A0282

PGF背后为一整块金属背板，同样大量的曲面圆弧设计，装饰元素非常丰富，偏右侧的logo可以显示RGB灯光，最右侧则是做了镂空设计，方便热量吹透。

035A0299

搭载的散热系统为全新升级的冰芯 VC，包含了盾鳞 2.0 仿生扇叶、大面积 VC 均热板、冰脉 2.0 热管全覆盖高密度镀镍鳞片。

035A0294

流线型彩色灯带与侧面的ZOTAC标识，均支持发光，上方提供了双BIOS切换按钮，可以默频/超频之间切换。

035A0258

宏碁掠夺者冰刃DDR5 7200 16GB X 2，具备优秀的外观设计和散热能力，超频潜力也不错，7200Mhz这套主板和处理器给力的话，8400Mhz一般是可以成功的，很适合高阶玩家或者注重性价比的用户。

035A0263

宏碁这个白色属于暖白，漆面质感不错，标致性的5元素（DDR5），中间的蜂巢元素，以及宏碁掠夺者的logo整齐排列。

035A0265

顶部灯条设计颇具特色，散热马甲用料十足，重量相当可观。

035A0266

工作时序XMP1加持下，也就是7200Mhz，时序为34-45-45-115。

035A0250

固态来自西数前段时间推出来的新品，SN5000，也是曾经最强蓝盘SN580的后续继任者，从规格来看，提升了读写速度，标称读写性能为5150MB/s和4850MB/s，基本接近曾经的黑盘SN770的水平。

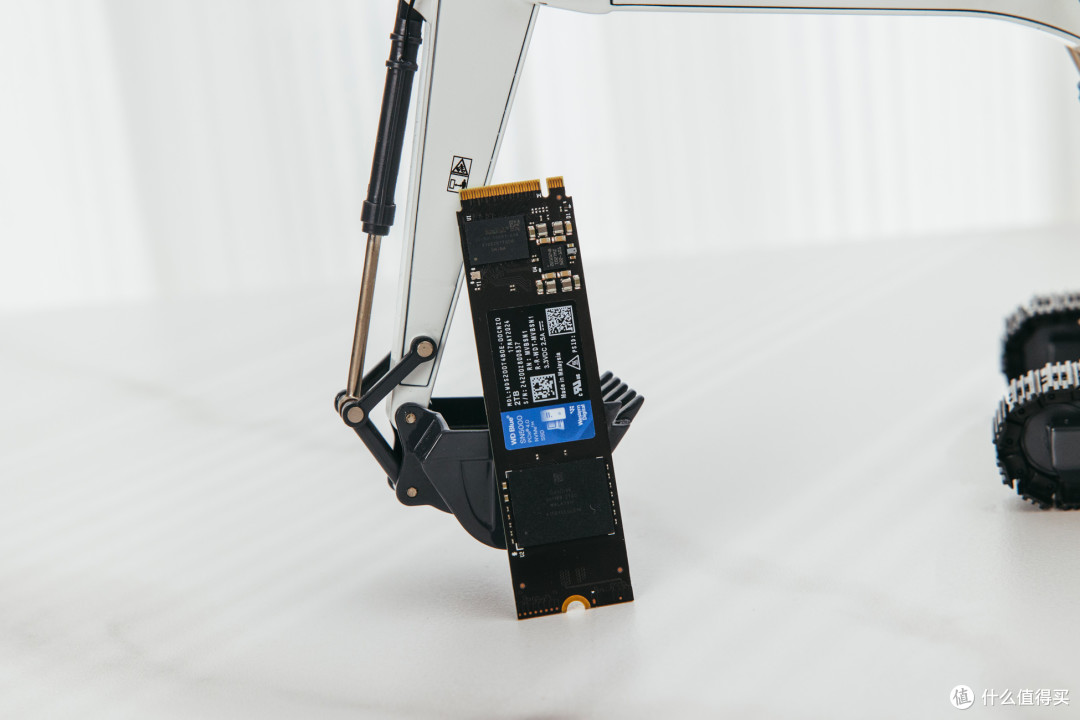

035A0252

SN5000这次一共发布了四个容量版本，国内只有500GB/1T/2T/三个版本，TBW寿命分别是300、600、900。

035A0253

依旧是熟悉的2280长度，单面PCB无缓存设计，正面精简到只剩1颗闪存颗粒以及1枚主控芯片以及部分电路，背面则无任何芯片颗粒。

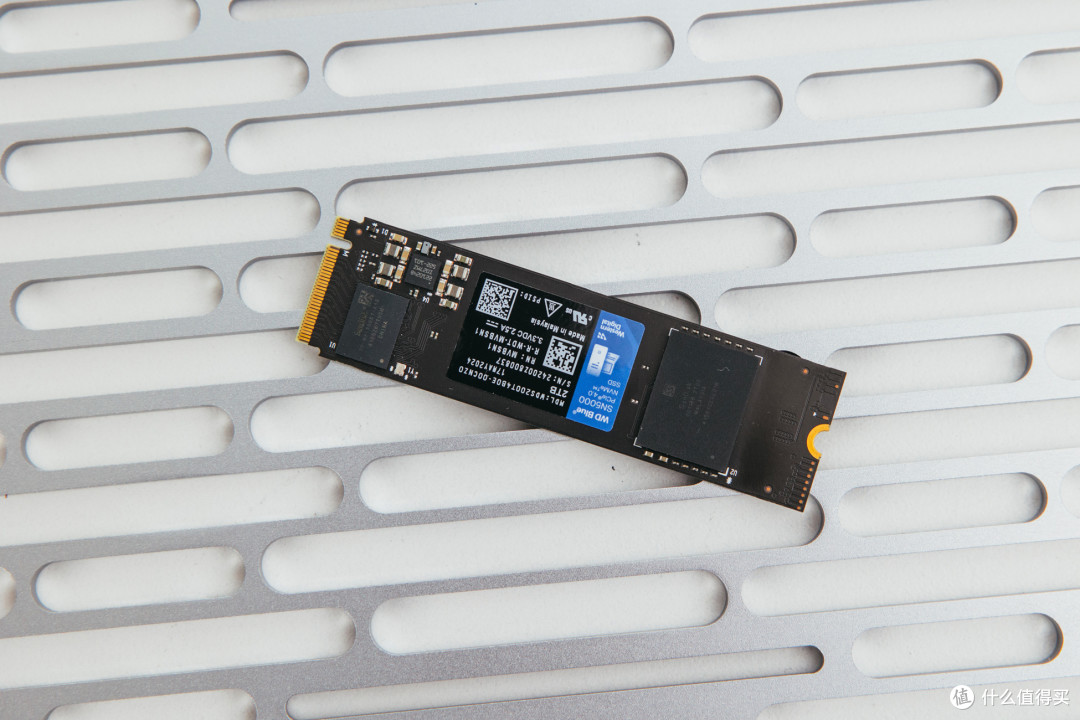

035A0257

SN5000的主控来自闪迪，型号为20-82-10081-A1S，这颗主控SN580也采用了，而闪存颗粒则是自家的112层BiCS5 TLC 3D颗粒，容量2TB。

035A0268

冰暴360这款九州旗舰水冷，之前推出来的是黑色版本，白色版本姗姗来迟，除了颜色不一样，ARGB风扇也具备了，毕竟无光风格可以关闭RGB灯光，如果没有灯光想要RGB那只能换风扇了。

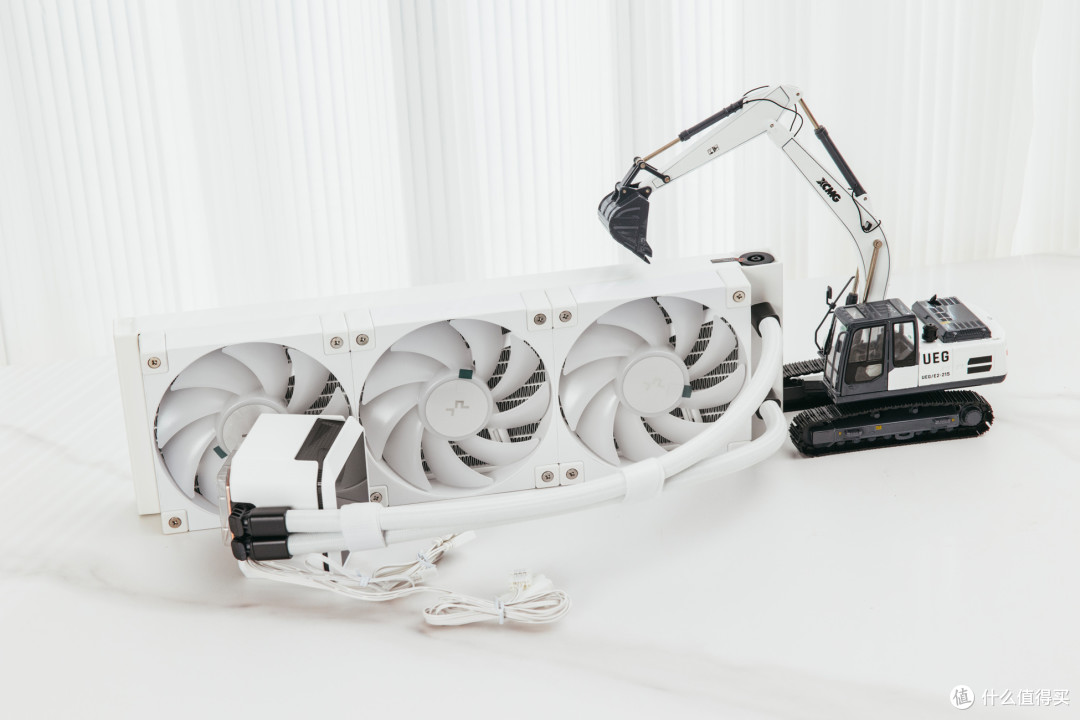

035A0305

035A0306

白色版本基本做了全白处理，仅仅在冷头区域还保留了一圈黑色，不过冷头质感上相对于黑色版本来说要差一些。

风扇做了预装，硅脂做了预涂，同时风扇使用一根线串联，整体使用起来很方便。

035A0308

035A0309

冷头特写，2.8英寸640 x 480分辨率屏幕，内置陀螺仪可以自动调整屏幕显示方向，预涂导热硅脂，不过到手还是需要安装固定支架。

冷头内部水道为0.1mm超密水道，配备了自研5代高能水泵，轴承与轴心均采用陶瓷材质。

035A0307

搭配的风扇依旧是FD12，但是是ARGB版本，FDB轴承，静音效果不错。

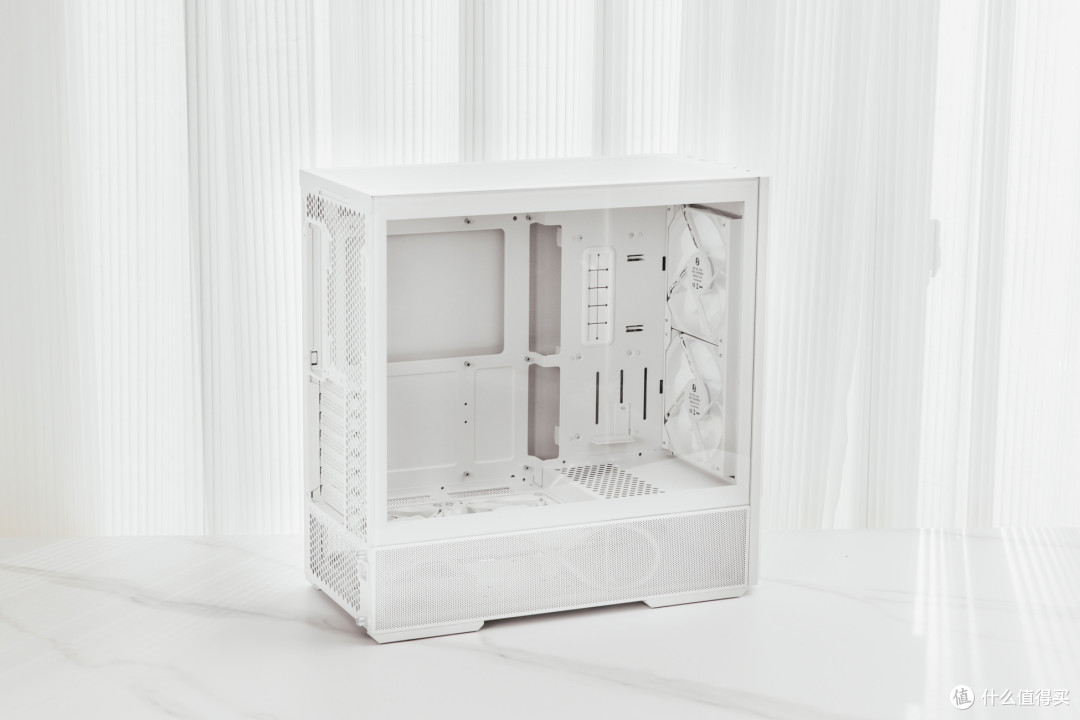

035A0353

035A0355

联力207鬼斧，我个人觉得这个价位最具特色的机箱，非常推荐，它的电源仓做了90度旋转设计，整体45.5L的体积体积在一众ATX机箱中并不算非常大。

两侧底部均有MESH面板，它的主要进风是也是这底部两侧的MESH孔洞。

035A0356

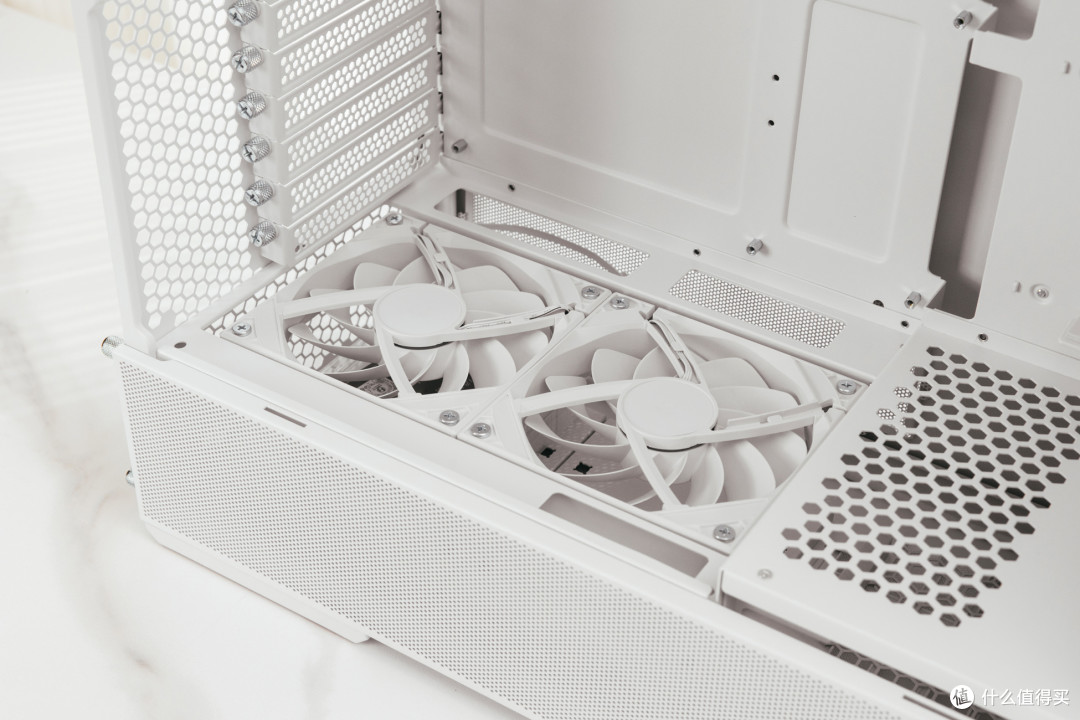

035A0366

正面和内部已经预装了四颗风扇，前脸两颗14cm ARGB风扇，内部两颗12cm无光风扇。

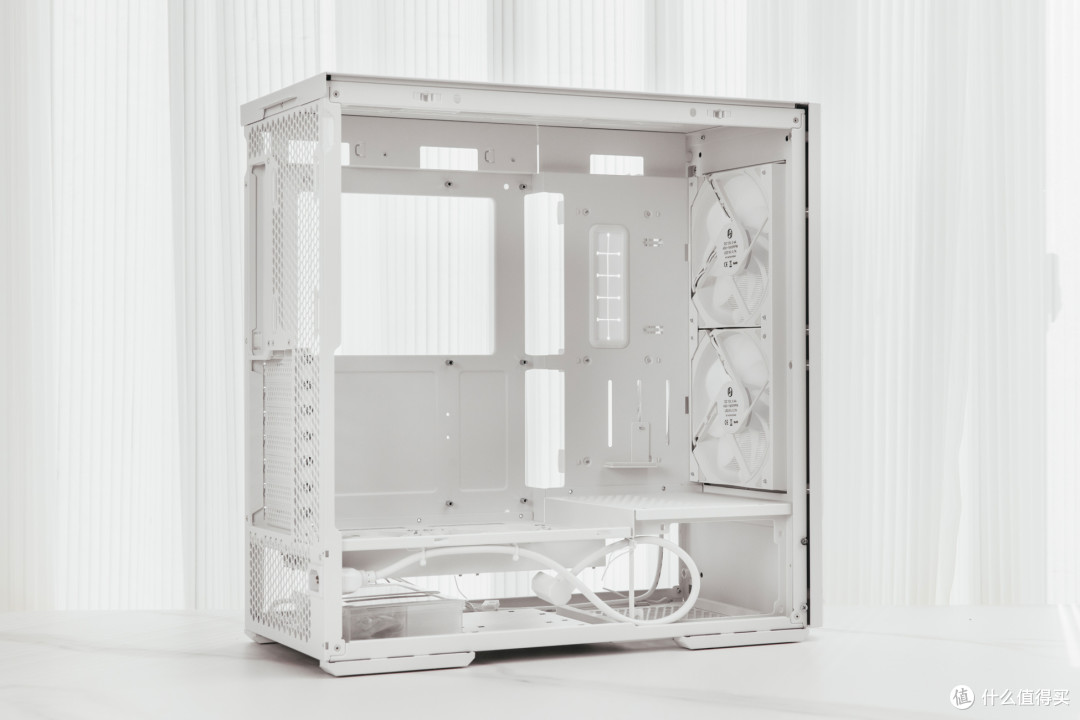

035A0370

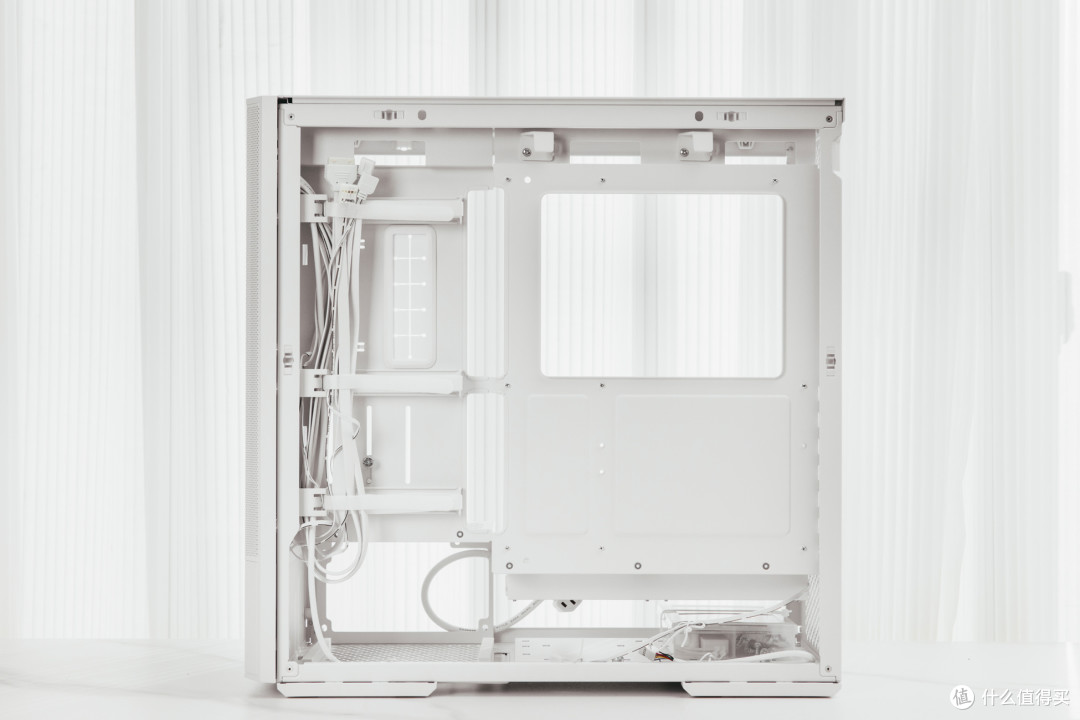

035A0371

两侧面板均为卡扣结构，拆解后可以清晰看到内部结构，最大支持ATX主板，360冷排，显卡限制375mm（实测可以到385mm左右），风冷限高180mm，除了自带的风扇外，尾部还可以安装一颗。

035A0367

联力207对主板安装位做了内凹设计，顶部为冷排预留了足够的空间，自带了一个可调节结构的显卡支架，电源位做了90度翻转，所以对电源长度有一定限制，要小于16cm。

035A0369

下部对于硬盘散热非常友好，这种结构还是非常有意思的，在机箱同质化严重的今天，也算是一股清流了。

性能简单测试&拷机

1

这套Ultra 7+4090的配置，在PC Mark10 Extended 跑出了13846的成绩，属于旗舰范畴。

2

西部数据SN5000这颗固态，3D Mark存储基准测试分数中得分2842，超出了平均2206分一大截。

3

经典跑分测试，西部数据SN5000顺序读写速度趋向于5100MB和4700MB每秒，接近官方数据。

尝试为掠夺者Hermes冰刃7200超频，最终能稳定在8000Mhz，8200Mhz尝试了很久未果，可能和处理器以及主板定位有关系。

4

加载XMP配置 ，7200MHz频率下，读写速度为105G/93G以及97G，延迟81.7ns，此刻时序方面为CL34-45-45-115。

超频至8200Mhz频率，时序CL38-46-46-125，读写速度为115G/100G以及103G，延迟80.4ns。

这次也是来回顾下这张4090显卡的性能，虽然游戏方面性能和4090D接近，但是AI方面实打实算力更强一些。


作为一款发布了好几年的游戏，赛博朋克2077的优化越来越不错了，帧率几乎是一直增长中，2024年底测试4090显卡已经可以在超级性能模式下飙升至151帧，在质量模式下也能高达80帧。

而黑神话悟空也是表现优异，在极致参数下，DLSS质量也可以达成70帧的顺畅成绩。

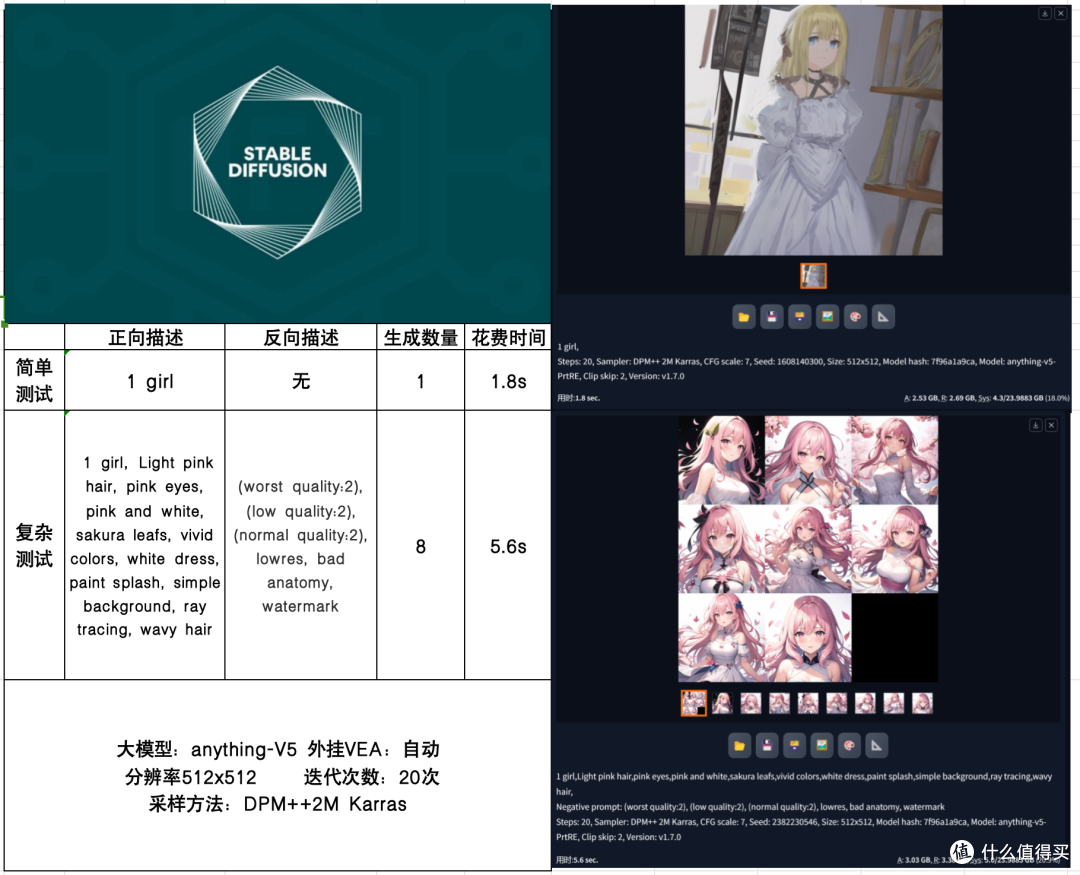

截屏2024-11-21 20.48.37

AI绘图成绩倒是和4090D差不多，介于我之前测试的两张4090D成绩之间，单张1.8秒，8张5.6秒，也是目前消费级显卡的最高水准了。

屏幕截图 2024-11-18 203052

Steel Nomad压力测试成绩98.7%高分通过。

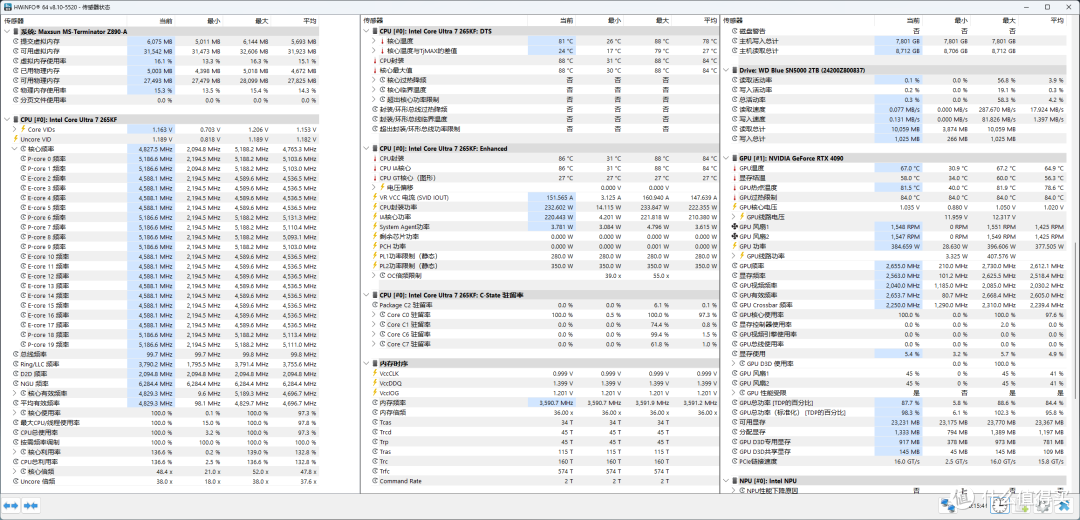

屏幕截图 2024-11-19 162414

双拷测试，核心平均温度78度，封装温度84度，封装功耗平均222W，P核平均5.1Ghz，最大5.2Ghz，E核平均4.53Ghz，最大4.58Ghz；显卡温度表现正常，65度，功耗377W，温度很优秀。

035A0427

本次装机就是这么多了，感谢观看。
