拆解报告：MIJIA米家1600W高速吹风机H501

前言

米家推出了一款1600W功率的高速吹风机，这款吹风机内置11万转高速无刷电机，吹出风速高达62m/s，吹风机具备高速和低速两档风力，具备冷风，温风，热风和冷热循环风四种模式，在吹风机尾部设有指示灯，用于指示吹风机工作模式，简单直接。

吹风机外壳采用金属漆，更具档次。在包装内部配有风嘴，便于头发造型。同时还内置负离子发生器，随出风释放高浓度负离子，中和发丝静电。内置NTC和MCU，实现每秒100次实时检测风温。下面充电头网就带来米家这款高速吹风机的拆解，一起看看内部的设计和用料。

米家1600W高速吹风机开箱

包装盒正面侧面分别印有产品对应外观图，此外正面还印有米家品牌logo和产品名称。

另一侧印有产品使用效果图。

包装盒天地盖设计，底部印有产品四大卖点标识和详细的参数信息。

包装内含米家高速吹风机H501、风嘴以及使用说明书。

吹风机电源线采用双脚插头，规格为10A 250V~，通过了CCC认证。

电源线上套有橡胶带用于整理，吹风机为经典T型结构设计，表面喷涂金属漆，整体呈现淡绿色，质感十足。

握把下方进风部分外壳为旋转组装结构设计，外壳上印有开/闭锁标识，方便用户打开清理异物。

正面设计有米家品牌logo。

握把上方部分设有开关键和热/冷风档位切换键。

测得电源线长度约为176cm。

线身直径为6.4mm。

吹风机整体长度约为25cm。

风筒直径为68.5mm。

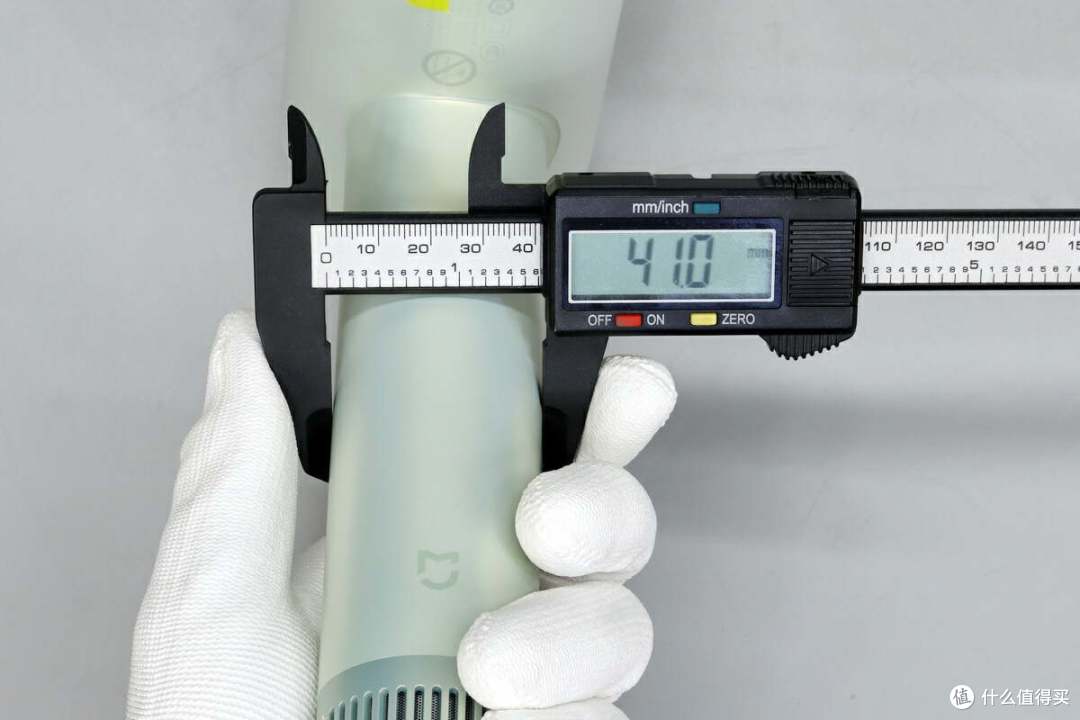

握把直径为41mm。

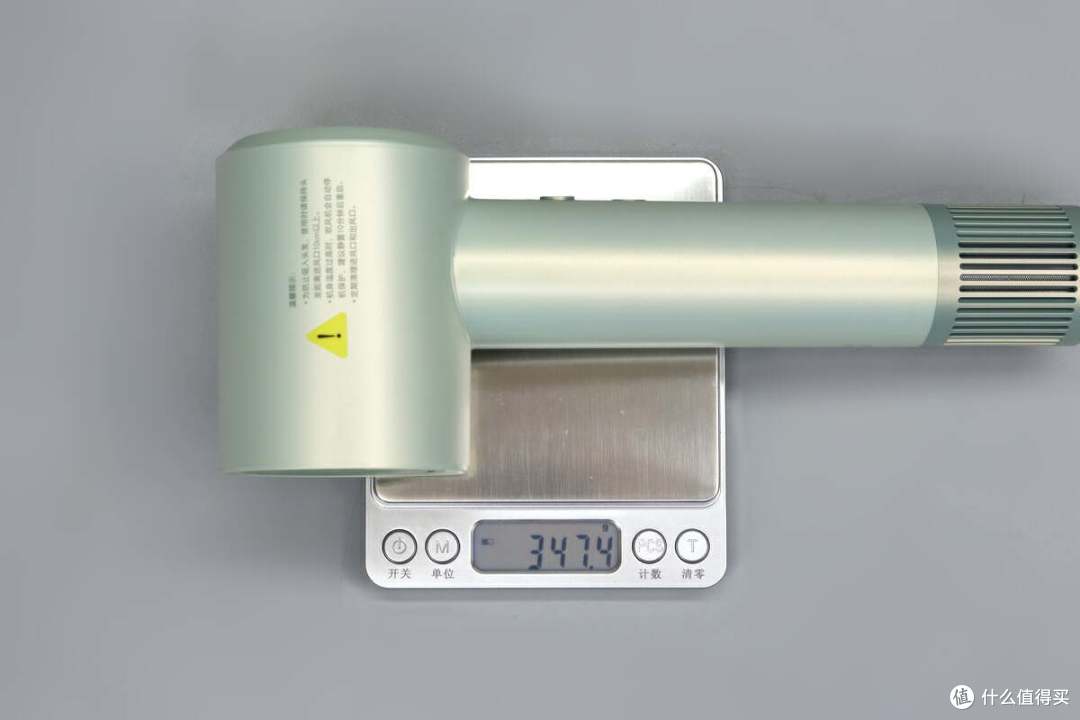

另外测得产品重量约为347g。

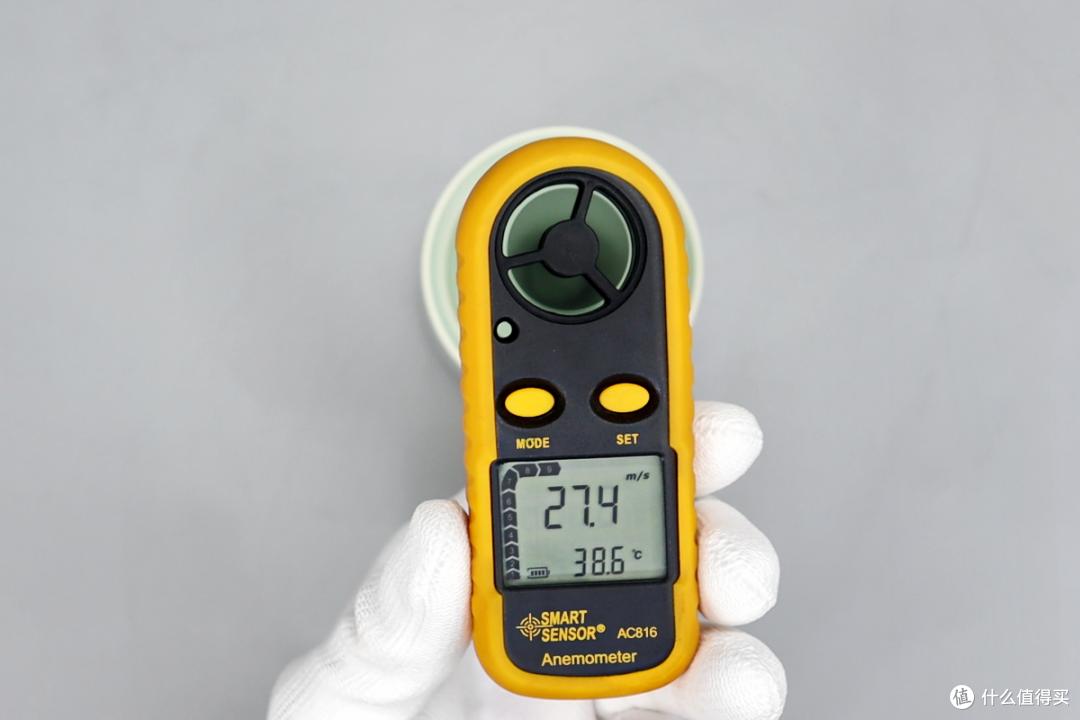

测得吹风机的初始状态下吹风风速为27.4m/s，温度为38.6℃。

米家1600W高速吹风机拆解

看完了米家这款吹风机的开箱和展示，下面就进行拆解，一起看看内部的设计和用料。

首先拆下吹风机手柄底部的进气格栅。

在格栅内部是不锈钢防尘网。

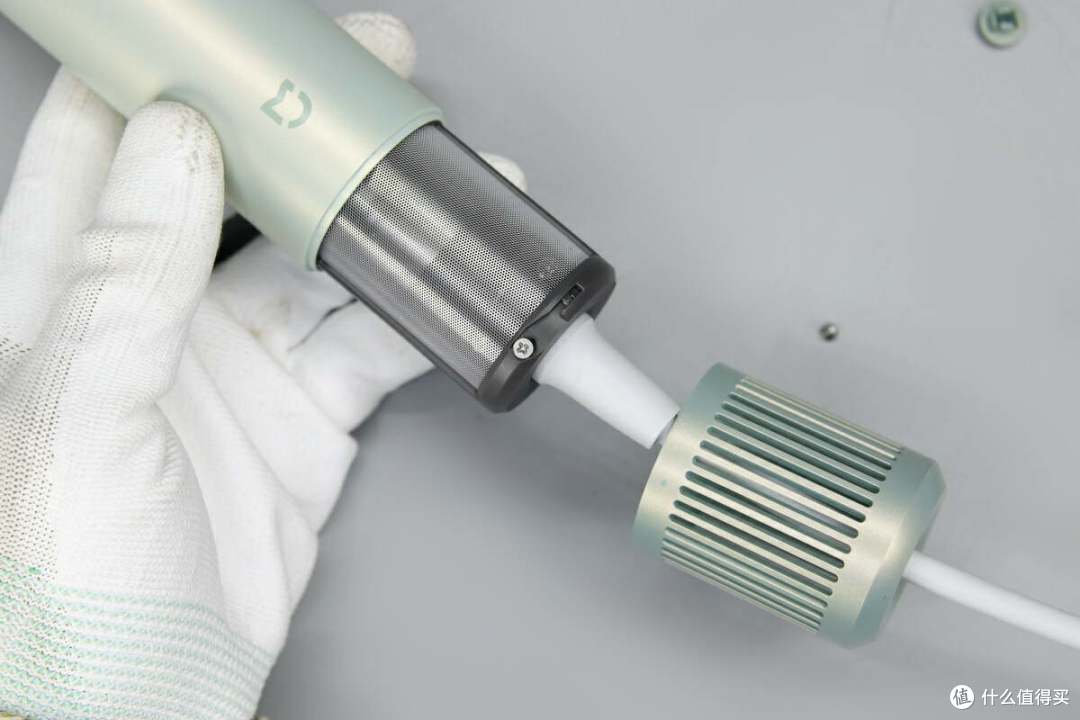

取下不锈钢进气格栅，在内部为电吹风的进气口。

外壳套管采用螺丝固定在内部骨架上。

拧下固定螺丝，拆下外壳套管。

拆下电源开关与功能按键压板。

电源线通过焊接连接到电吹风内部，导线焊点外套热缩管绝缘。

按键小板焊接一颗贴片按键。

电源开关来自TOPLY拓林，型号为TS-13，规格为7.5A 250V。

拆开手柄外壳，在手柄中段设有无刷风机。

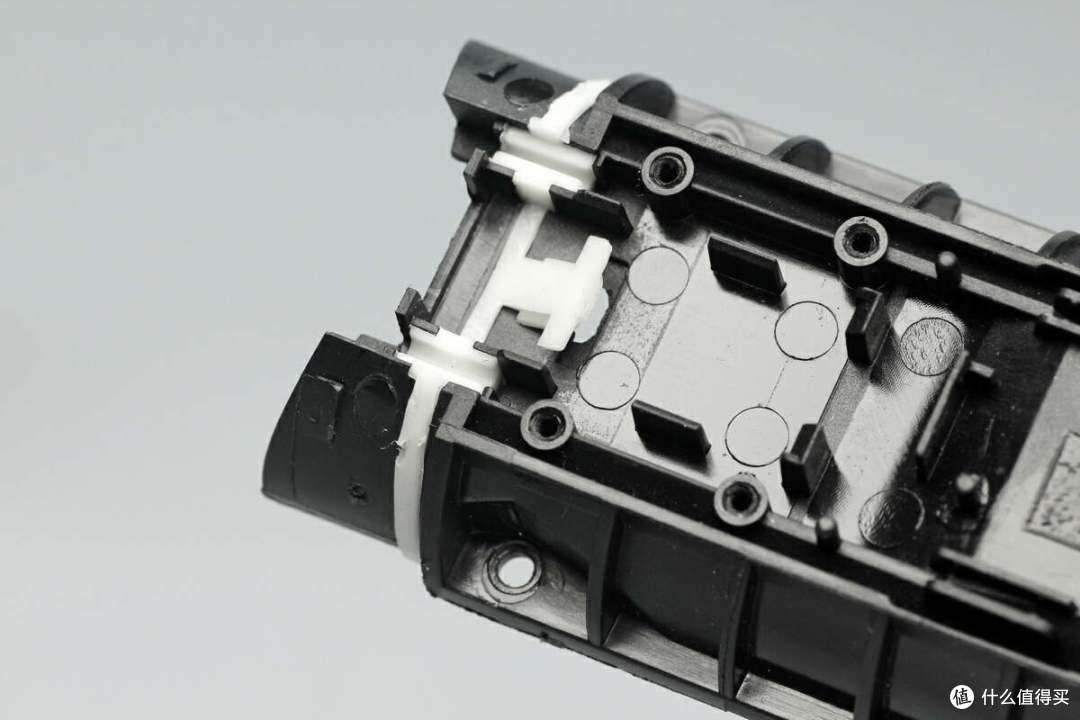

外壳内部设有白色橡胶密封。

另一面也设有密封橡胶。

拔下连接导线，拆下无刷风机。

无刷风机金属叶轮特写。

在风机尾部设有连接器，用于驱动电机。

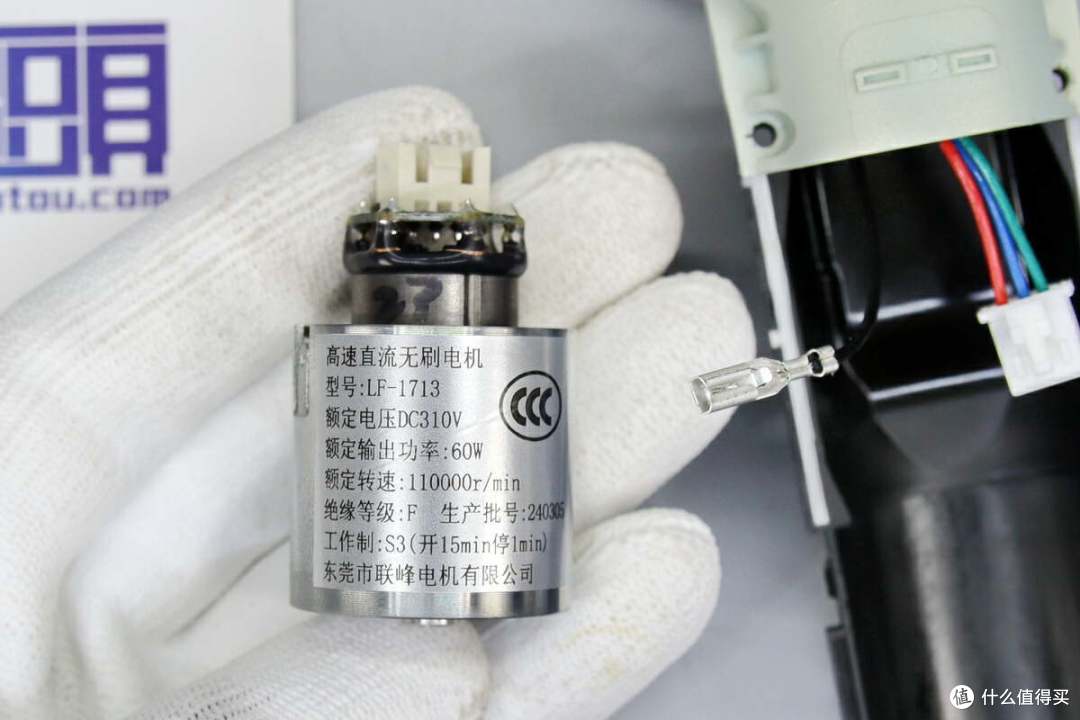

风机来自东莞市联峰电机有限公司，额定电压310V，功率为60W，额定转速为110000r/min，绝缘等级为F级，通过了3C认证。

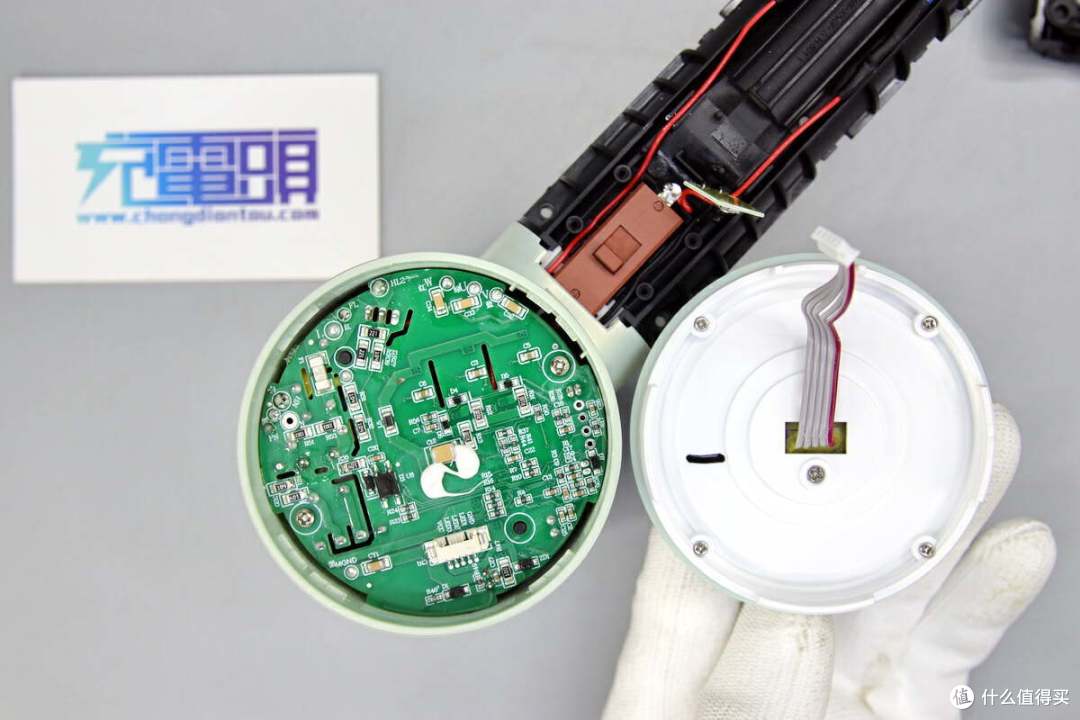

在吹风机的尾部设有指示灯小板，通过排线连接到PCBA模块。

取出内部的PCBA模块。

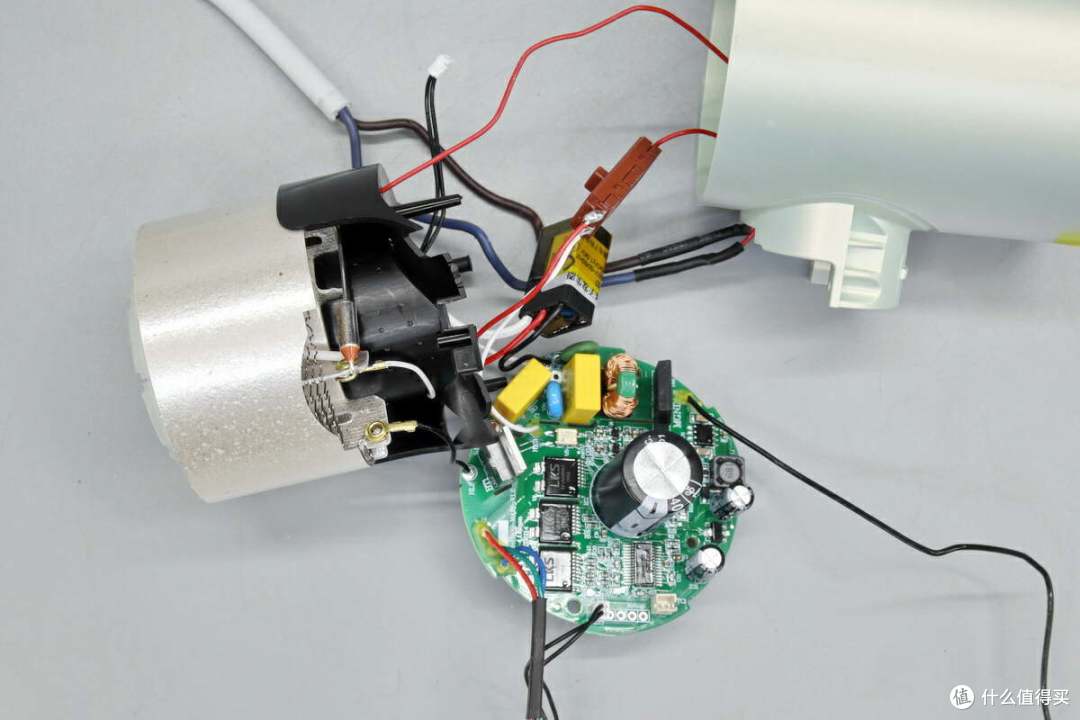

PCBA模块与发热丝结构连接。

发热丝为蛇形结构，固定在云母支架内部。

温度保险丝来自ARLIN艾阿尔，动作温度为172℃。

用于过热保护的双金属片温控器特写，通过铆钉铆接固定。

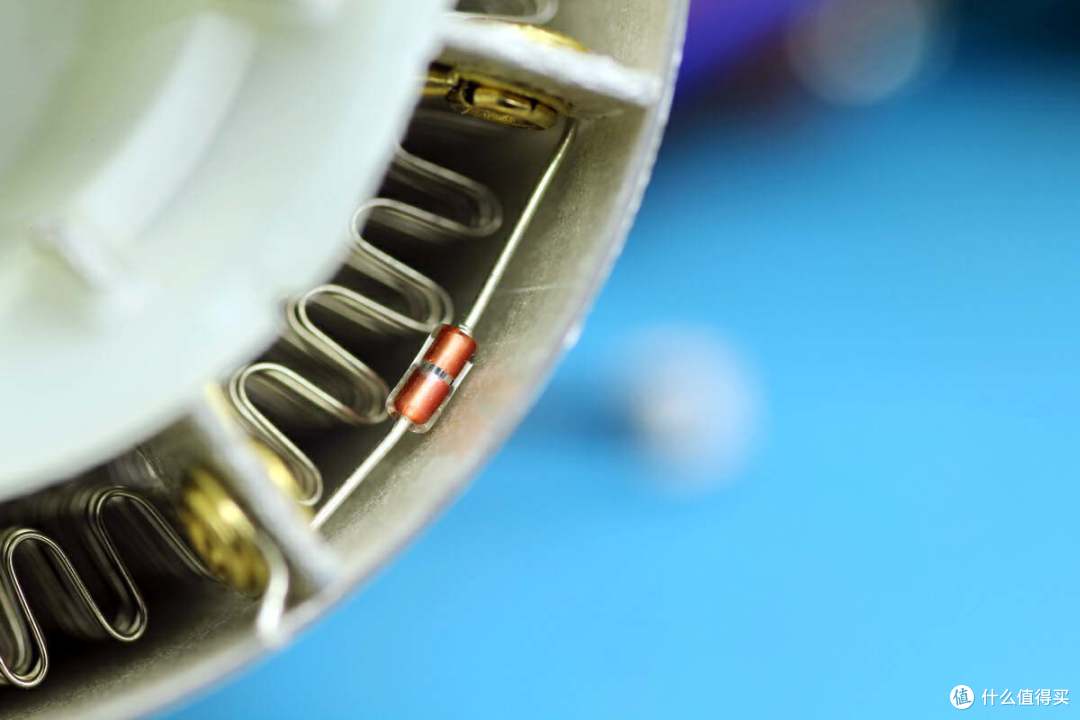

用于检测温度的NTC热敏电阻特写，采用玻璃封装。

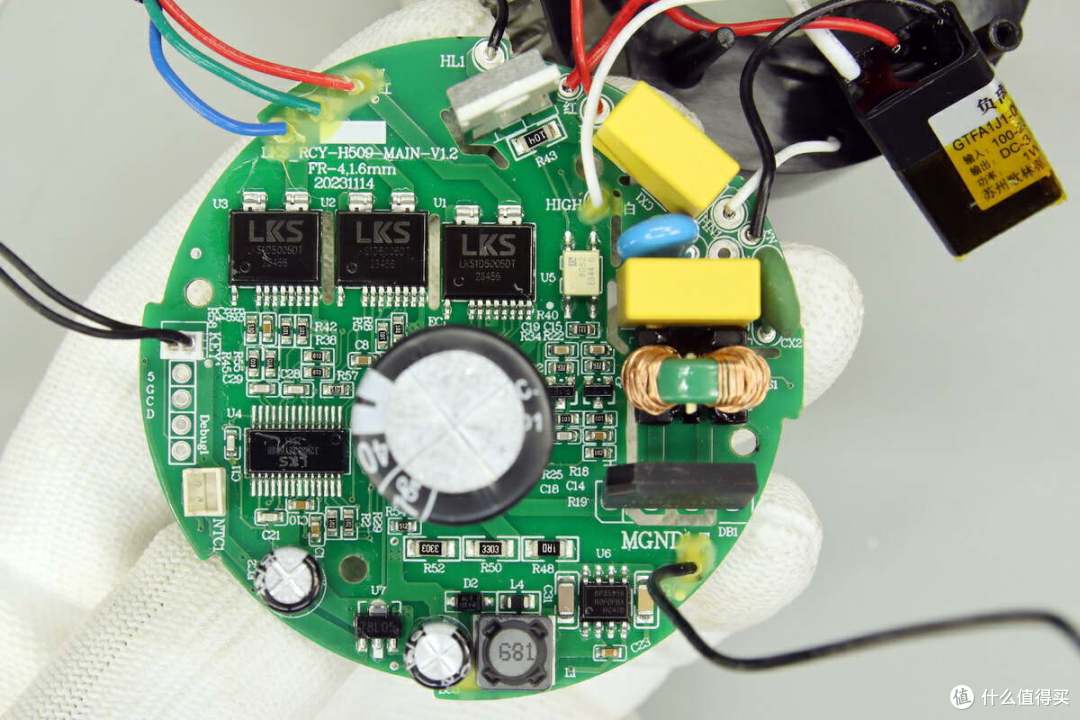

PCBA模块正面一览，在右侧为交流输入电路，焊接可控硅，安规X2电容，压敏电阻，共模电感和整流桥。中间位置焊接高压滤波电容，高压滤波电容左侧为主控MCU，上方为三颗用于驱动无刷电机的半桥驱动芯片，在底部为非隔离降压电路，用于为主控MCU和半桥驱动芯片供电。

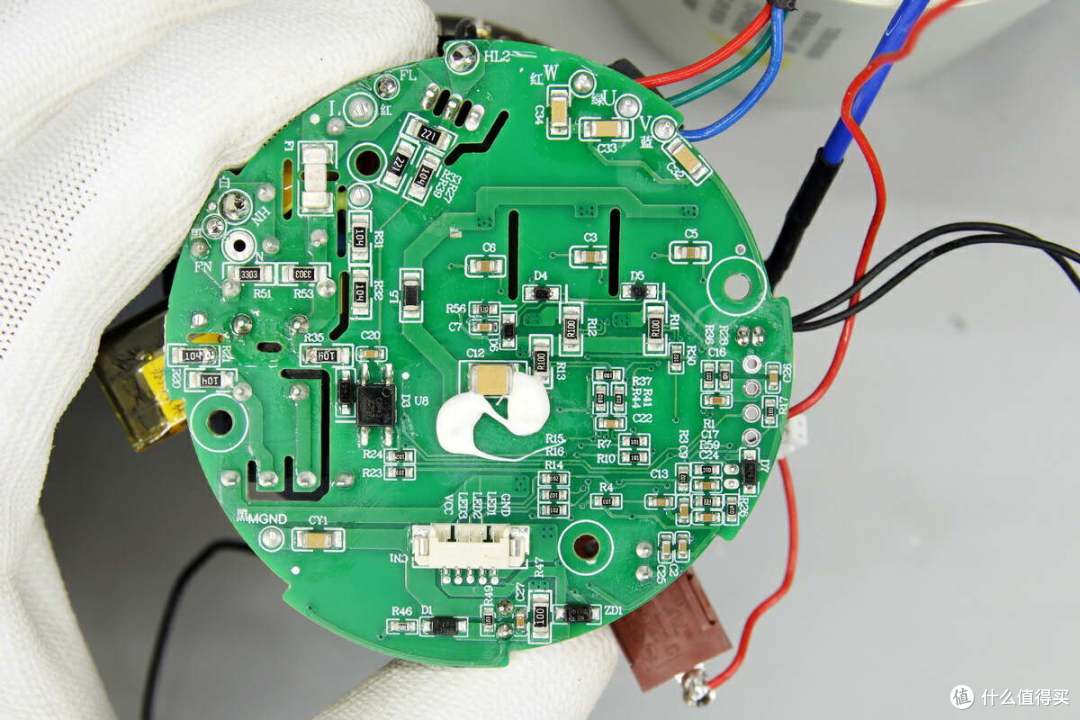

PCBA模块背面设有贴片保险丝和用于过零检测的光耦，连接器用于连接指示灯小板。

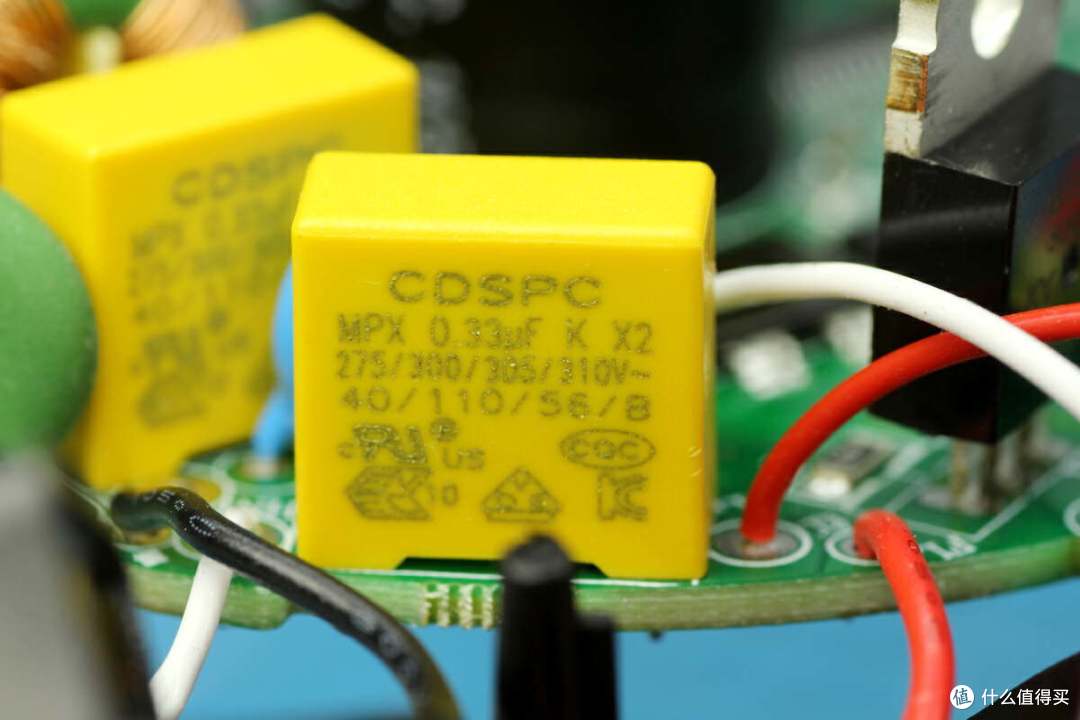

安规X2电容来自CDSPC成东，规格为0.33μF。

输入端保险丝规格为5A。

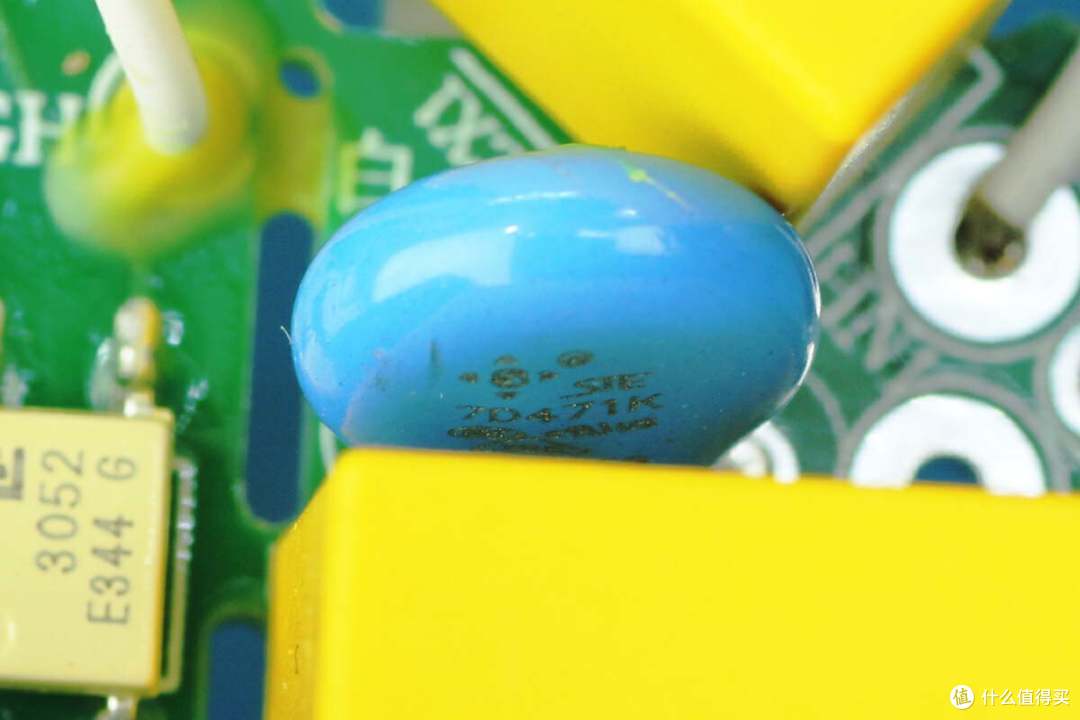

压敏电阻来自STE松田电子，规格为7D471K，用于吸收过压浪涌。

另一颗安规X2电容规格为0.33μF。

NTC热敏电阻来自志敏，型号为5D11，用于抑制上电的浪涌电流。

共模电感采用磁环绕制，底部焊接绝缘支架。

整流桥型号为KBP307，规格为3A 600V。

高压滤波电容来自yungli永全，规格为120μF400V。

为控制电路供电的非隔离降压芯片来自BPS晶丰明源，型号BP85956D，芯片内部集成VCC电容，集成650V耐压MOS管，集成高压启动和自供电电路。芯片待机功耗为50mV，固定12V输出，采用SOP-8封装。

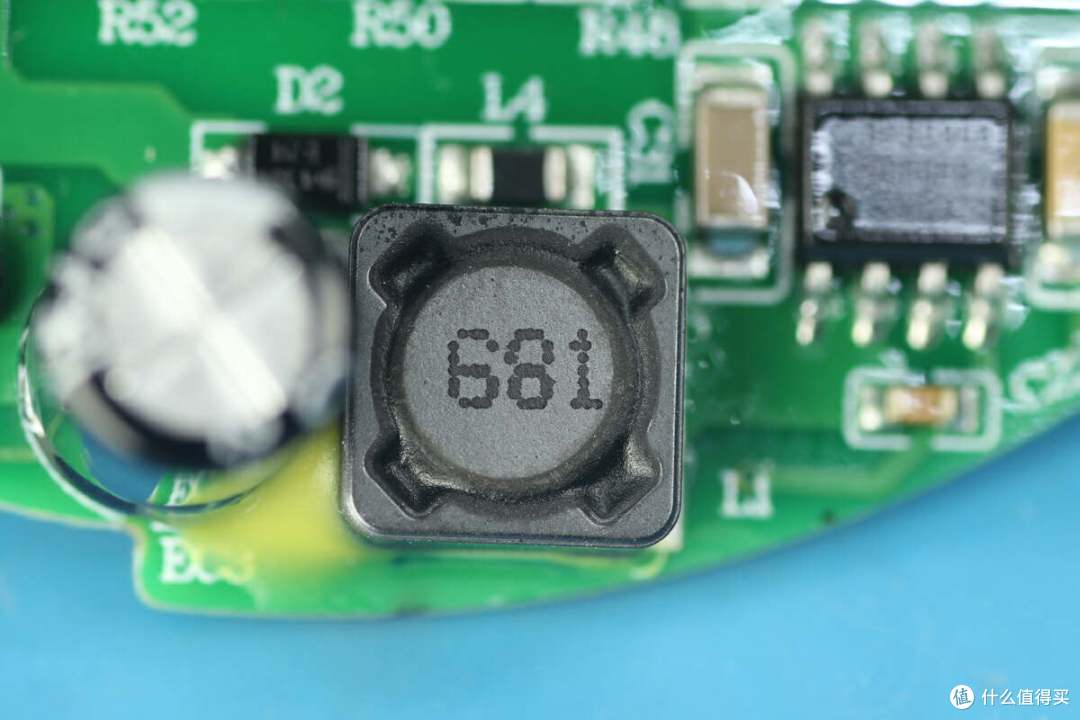

68μH屏蔽降压电感特写。

输出滤波电容规格为100μF35V。

78L05三端稳压芯片用于为MCU供电。

输出滤波电容规格为220μF25V。

用于电机运行控制和功能控制的MCU来自凌鸥创芯，型号LKS32MC038Y6P8B，芯片内部集成48MHz 32位 Cortex-M0处理器内核，集成三相全桥自举式栅极驱动模块，内置32KB FLASH和4KB RAM，采用TSSOP28L封装。

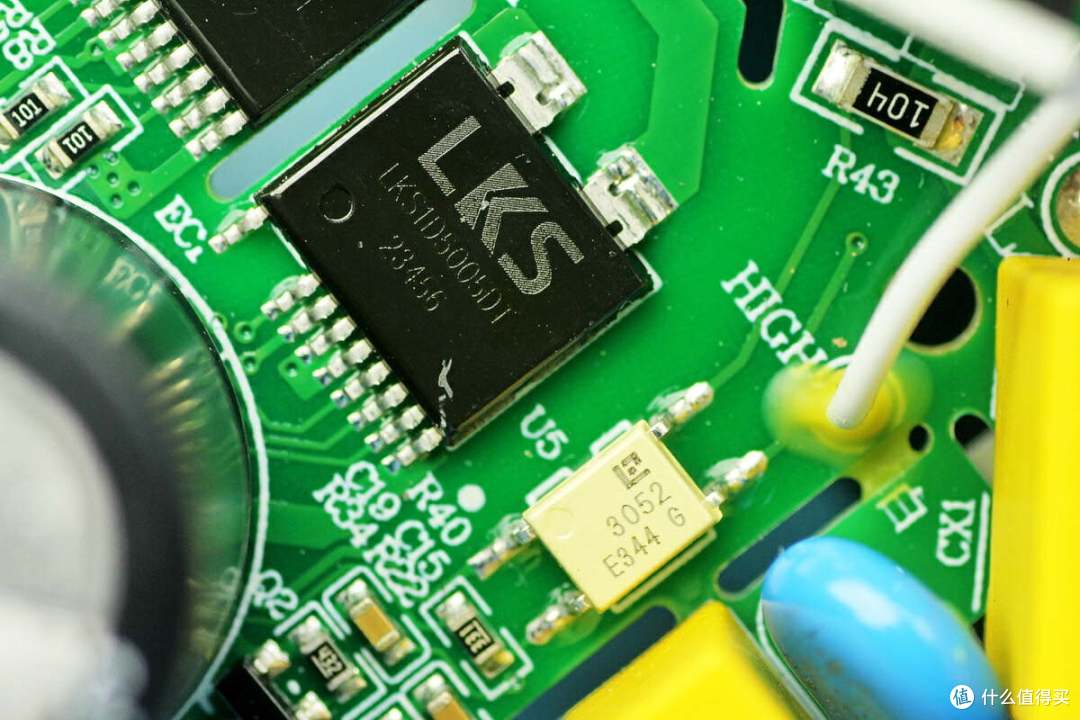

三颗半桥驱动芯片来自凌鸥创芯，型号LKS1D5005DT，芯片内部高压驱动器和MOS管，适用于直流无刷电机和永磁同步电机。芯片内置500V5A MOS，内置自举二极管，支持10-20V驱动电压，兼容3.3V，5V，15V驱动信号，采用ESOP13封装。

白色3052光耦用于驱动可控硅。

可控硅型号BTB16 800BW，规格为1000V 16A，采用TO220封装。

黑色光耦用于交流电过零检测。

负离子发生器来自苏州歌林蒂姆电子，型号GTFA1J1-003，额定功率为1W。

负离子发生器壳体缠绕高温胶带绝缘。

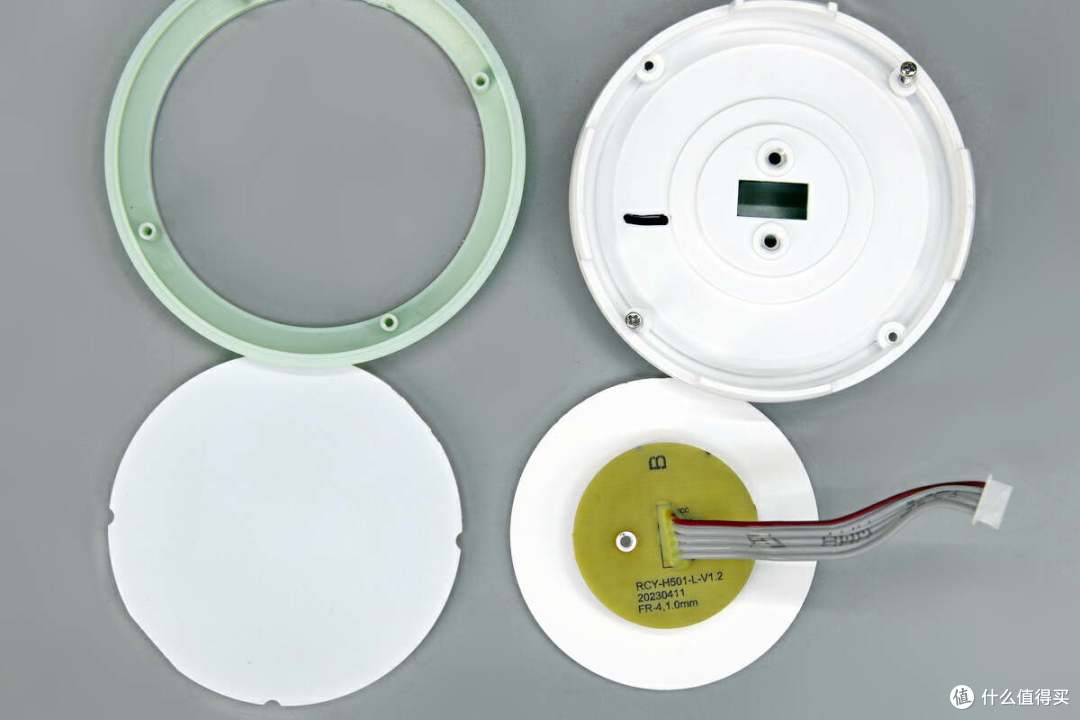

继续拆解吹风机尾部的指示灯。

指示灯小板焊接红色，黄色和蓝色指示灯，用于指示不同风温。

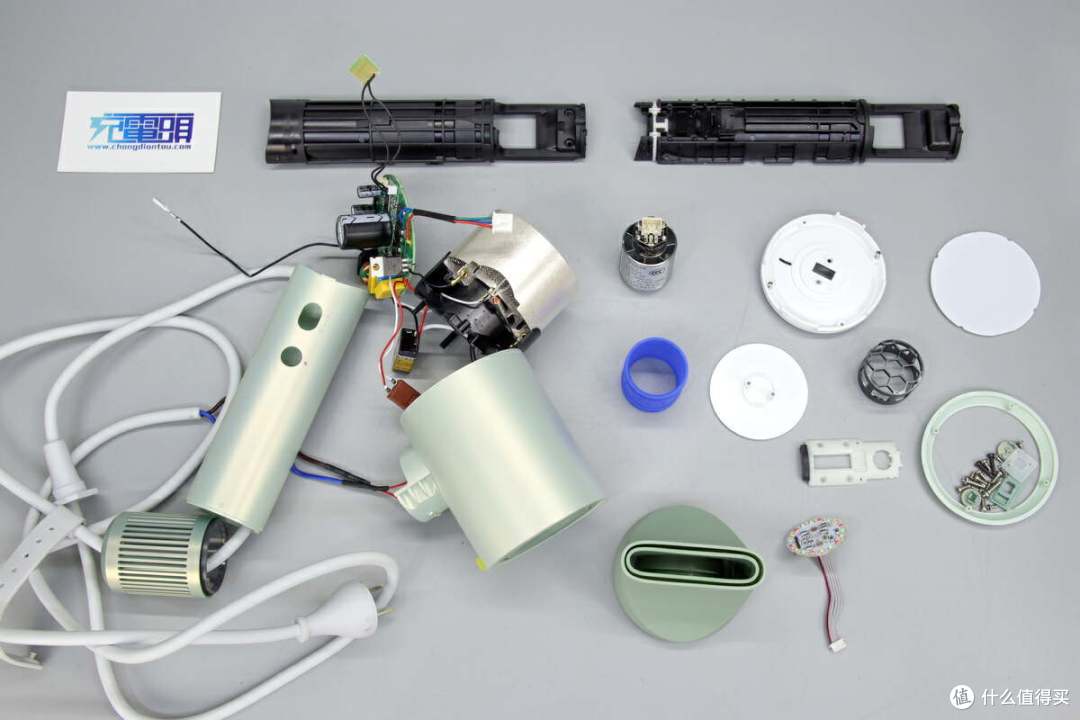

全部拆解一览，来张全家福。

充电头网拆解总结

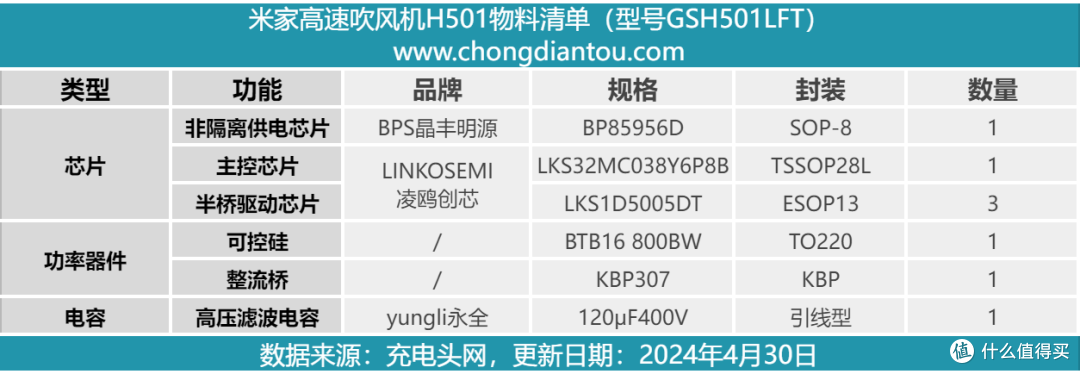

最后附上米家1600W高速吹风机核心器件清单，方便大家查阅。

米家高速吹风机内置11万转高速无刷电机，吹出风速高达62m/s，并配有风嘴用于造型，无刷风机风力强劲，使用体验大幅提升。吹风机具备两种风速选择，还具备四种风速选择，支持干法和定型使用，充分满足消费者需求。

充电头网通过拆解了解到，米家高速吹风机内部芯片方案全部为国产，内部使用晶丰明源BP85956D非隔离降压芯片为半桥芯片供电，用于马达运行控制的MCU来自凌鸥创芯，采用LKS32MC038Y6P8B，半桥芯片采用LKS1D5005DT。

吹风机内部发热丝缠绕在云母片支架上，采用BTB16 800BW可控硅控制。云母片支架上设有热敏电阻检测温度，设有双金属片和温度保险丝进行双重过热保护。在手柄内部设有无刷风机，并外套硅胶套缓冲，内部电路板涂有三防漆，用料扎实可靠。
