开篇

4K采集卡价格一直居高不下，以圆刚为例，支持4K录制、环出的采集卡价格基本都要20张左右，直接劝退不少想搞直播的同学。

但市场总不缺搅局者，以NAS市场为例，绿联这两年加入后，直接把4盘位旗舰NAS的价格打到2千以下价位；这不，在采集卡产品线这一块，绿联近期的4K采集卡新品就直接把4K专业采集卡价格打到了699，对比其它动辄2千价位的采集卡，绿联这款4K采集卡可谓真香！

最近尝试体验了绿联这款4K采集卡，各方面可圈可点，可以说是4K直播、采集场景中非常具有性价比的一款专业采集卡，所以借本篇来详细体验和介绍一下这款产品；如果是刚接触采集卡的朋友，也可看看了解一下，一文让你轻松上手和使用采集卡。

视频采集卡能做什么？

首先，视频采集卡能干什么？专业场景来说，大多用在直播、推流上，比如游戏直播、电商直播等，借助相关推流软件，实现实时直播。

除去直播场景外，采集卡作用还是很多的，比如有这么一个需求，需要录制电脑开机时的BIOS界面（我就经常录制一些软件、硬件教程，录制BIOS界面也算是我常用的一个场景），这个时候用录屏软件是无法录制BIOS界面的，因为录屏软件运行的前提是操作系统正常启动，所以只能通过相机或手机拍摄BIOS界面，会导致画面不清或不好看。但通过采集卡，你可以直接截取视频信号进行录制，这样BIOS界面会清晰好看。

采集卡连接示意图如下，可以采集任何支持HDMI视频输出的主机画面，比如手机、游戏机、电脑、投影机、单反相机等等，然后在采集主机上安装相关软件即可实现实时采集。

比如说，一台手机配合采集卡，可以把手机变身一台『显示器』，可以实时显示任何支持视频输出的设备的画面；下图就是配合采集卡将Windows主机的画面实时显示在手机上，实现『显示器』功能。

以上就是采集卡的主要使用场景了。

绿联4K采集卡开箱

前面说了采集卡的使用场景，下面就对本期主角：绿联4K采集卡（型号：CM540）来开个箱吧，我手上也有绿联其它数码周边十数款，在包装方面没什么可挑的，一直恰到好处。

『HDMI视频采集卡』直接亮明身份，右下角的『4K』字眼也直接展示这款产品的最高性能。

来看看官方参数，输入/环出最高支持最高4K 60Hz；录制/采集支持最高4K 30Hz，均可向下兼容2K、1080等分辨率。

画面格式方面支持RGB32/NV12/YUY2，其中RGB32的画质是最好的。

包装内所有物品如下：采集卡主机一个、说明书一份、HDMI线一根、USB C转USB A+C口数据线一条。

标配的线材质量没得说，很粗，单是这根HDMI线就有1.5米长，接口处很稳。

USB C转USB A+C口数据线，不管是C口还是A口主机都可以连接，转接口还有防丢绳连接，线材同样很粗。

这个采集卡的做工和质感是真的可以，灰色机身，铝合金材质打造，表面还做了磨砂处理，不易留下指纹；采集卡在长时间运行时，对于散热要求也是很高的，铝合金除了加强机身稳固外，还有优秀的导热性能。

体积不大，但也不轻，称了下有120克重量，拿在手上有点沉，冰冰凉的铝合金触感；采集卡底部四颗黑色脚垫，设计配色、以及做工细节方面没得说。

左右两侧类似于栅栏式散热设计，有通风口提升被动散热性能，并且有4组7色氛围灯，展示采集卡状态，兼顾实用与美观性。

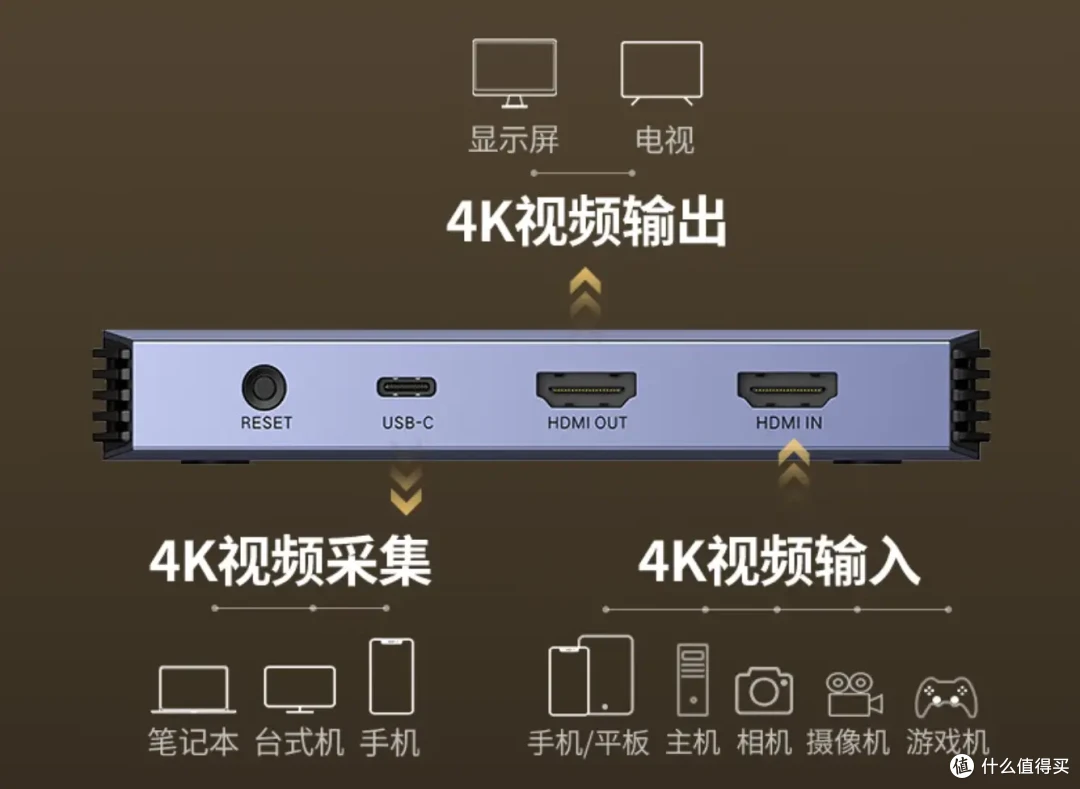

来看看最重要的接口方面，由左到右依次为重置键、USB-C采集口、HDMI输出（环出）口、HDMI视频输入接口。均支持最高4K输入、输出以及采集。。

另一面接口如下，依次为3.5麦克风输入口、音频线路输入口、3.5耳机接口。在使用采集卡直播或推流时，这些音频接口很有必要。

最重要的芯片参数如下：CH6001FN+IT68051TE+IT9325+WM8960G+VL162，内部拆机做工不错，网上有大佬放出完整内部拆机图，需要的朋友请自行查找，本人比较手残，就不拆解了。

采集软件哪个好？采集卡初上手

采集卡需要配合相关采集软件来使用，常见的采集软件有：OBS Studio、XSplit、Potplayer等等，甚至就连VLC播放器也可以配合采集卡使用，这里我推荐开源免费的OBS Studio，在官网下载安装即可，支持多种系统。

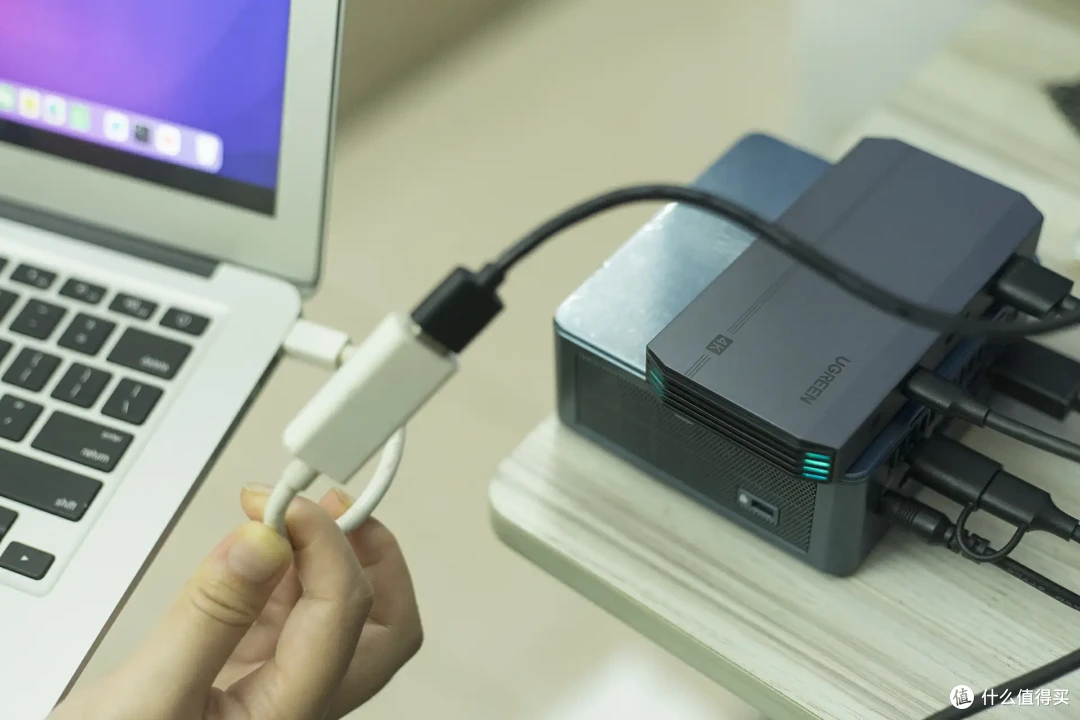

现在，将绿联采集卡通过USB线连接到一台电脑中，这台电脑（采集主机）安装了前面所说的OBS软件。

需要注意的事，采集主机的配置也是有一定要求，配置建议i5 6代以后，内存的话建议8GB起，会有更好体验。我的主机配置是i9-13900H+32G+2T，所以我这不用担心性能问题。

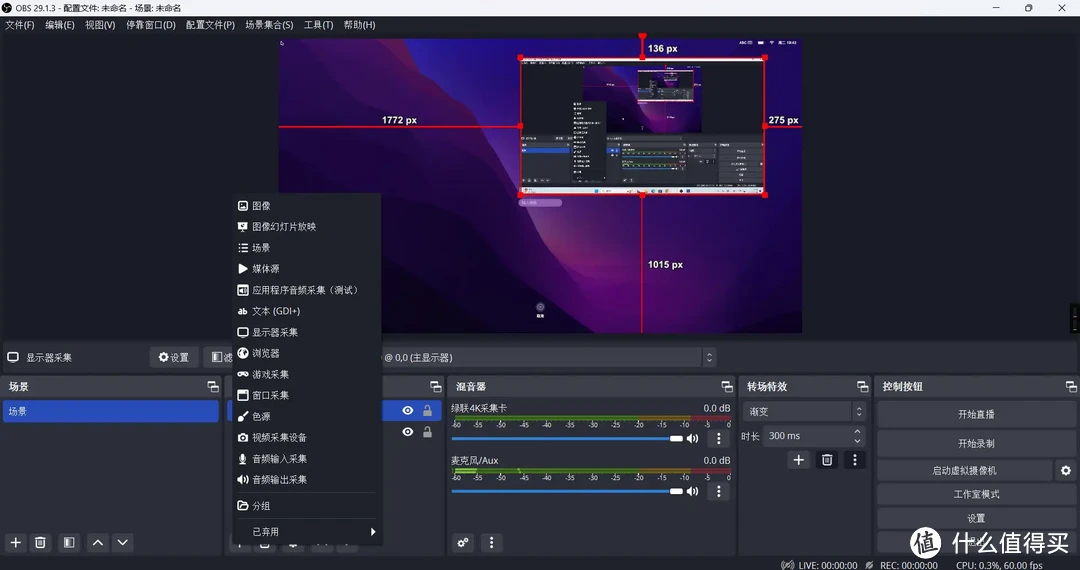

接着打开前面安装好的OBS软件，点击左下+号，选择“视频采集设备“，设备处选择HDMI Capture，其它设置默认，点击确定，然后就成功了，可以看到屏幕上有”无信号“提示，是因为采集卡还没接入被采集主机，这也是绿联采集卡的画面提示。

现在，在采集卡的HDMI IN端可以接入一台被采集的设备，比如电脑/单反相机/或任何支持视频输出的设备，如下，我接入一台苹果电脑，通过HDMI线和采集卡的HDMI IN端连接，我将使用OBS软件采集这台苹果电脑的画面。

OK，可以看到被采集主机的画面和OBS当前画面一致了，说明成功连接，这台苹果电脑的画面会实时通过绿联采集卡，继而显示在OBS软件上。

如果想要实时把被采集主机的画面录制下来，你需要点击OBS软件右下的“开始录制”即可，如果想要停止录制，点击即可停止，并将录制的画面通过视频文件保存下来。

点击OBS右上角“文件”-“显示录像”，即可发现生成的录制视频文件。

前面展示的是如何采集画面并录制，如果你是使用采集卡进行直播推流，可以点击“开始直播”，按提示添加直播服务器等，许多游戏主播就是通过这种形式实现游戏直播，采集卡的HDMI IN接口和玩游戏的那台电脑连接采集画面并实时直播推流。

而采集卡的HDMI OUT口就可以接入一台显示器，也就是环出功能，实现无延迟的游戏操作，环出支持4K 60帧/1080 240帧，把游戏主机和推流主机分享，实现更好的直播体验。

同时，可以设置录制或推流的分辨率大小，绿联4K采集卡最高支持4K 30Hz或1080 120Hz采集，基本涵盖了各种分辨率和各种场景。

同时，借助OBS，你可以添加多个视频来源，在一个画面下实现采集显示器/被采集主机/其它窗口采集等，你可以发现在游戏直播中，主播会有多个画面切换或拖动，就是通过此种方式。

前面就是采集卡的基础使用和上手，相信不少刚接触这款设备的朋友也会使用了，下面来测试一下绿联4K采集卡的其它方方面面，来看看表现到底怎么样。

采集卡使用体验之延迟

被采集主机画面经过采集卡，继而输出到采集主机上，肯定是有一定延迟的，这是任何采集卡都无法避免的；所以现在来测试一下绿联采集卡的延迟，这也是衡量一个采集卡性能的重要因素。

• 一般USB 2.0接口的采集卡延时可以做到100ms左右；

• USB 3.0（如MS2130采集卡）常规采集卡，如1080P采集卡可以做到60-80ms左右；

• 高端或性能优秀的采集卡，除了采集分辨率高之外，可以做到30-50ms的延时；

PS：如果你想要无延时的画面，请将显示器连接到绿联采集卡的HDMI Out环出接口，可以提供0延迟画面，非常适合游戏直播场景。

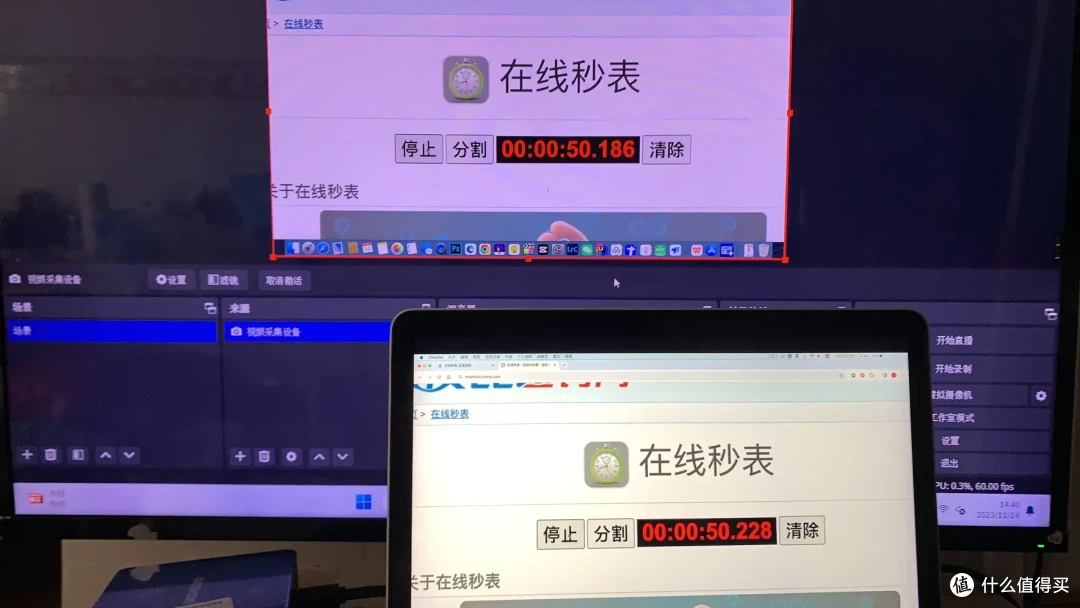

下面就来测试一下绿联CM540采集卡的延时吧，被采集主机打开一个在线秒表网页，并点击开始，然后OBS软件通过绿联采集卡采集这个秒表跳动的画面，使用相机拍摄它们同时运行的画面，在某一定格瞬间，被采集主机上的秒数减去OBS上的秒数，即可得出这款采集卡的延时。

PS:因为OBS画面肯定是有延时的，所以被采集主机的0延时画面会永远比OBS画面显示得快。

1080P下采集卡延时测试

首先，OBS设置1080分辨率画面并进行采集，下面随机挑选3张瞬间画面，如下。首先，1s即1秒等于1000ms即1000毫秒，我们以毫秒来算延迟，正常来说，游戏时，游戏延时能保持在80ms内会有不错的游戏体验。

第一张照片，0延时显示器是695ms，OBS画面定格是647ms，所以695-647=48ms，所以延迟是48毫秒。

第二张照片，0延时显示器是228ms，OBS画面定格是186ms，所以228-186=42ms，所以延迟是42毫秒。

第三张照片，0延时显示器是041ms，OBS画面定格是000ms，所以041-000=41ms，所以延迟是41毫秒。

好的，通过前面随意挑选的几张瞬时照片，可以得出在1080 120Hz分辨率下采集，绿联4K采集卡的延时保持在40-50毫秒内，可以说这个延时很优秀。

4K 30Hz下采集卡延时测试

同样的，下面把画面设置为4K 30Hz，被采集主机也同样输出此分辨率，以下是截图的瞬时画面。

第一张照片，0延时显示器是096ms，OBS画面定格是054ms，所以096-054=42ms，所以延迟是42毫秒。

第二张照片，0延时显示器是851ms，OBS画面定格是804ms，所以851-804=47ms，所以延迟是47毫秒。

第三张照片，0延时显示器是855ms，OBS画面定格是811ms，所以855-811=44ms，所以延迟是44毫秒。

通过前面1080/4K分辨率采集，可以得出结论，绿联4K采集卡CM540延时很低，均保持在40-50ms之内，是一款延迟控制非常优秀的4K采集卡。

我手上就有一款MS2130的1080P采集卡，实测延时在80-90ms左右，升级到绿联4K采集卡后最直接的使用感受是鼠标延迟基本感受不到了，就算不借助环出，只使用OBS来当显示器使用，也能有近乎真实显示器的使用体验。

0延迟之环出/稳定性

绿联4K采集卡是支持环出的，环出功能可以提供0延时的画面，在一些游戏直播/对画面实时展示有高要求的场景下非常实用。

作为定位专业的采集卡来说，环出功能也是必备的。环出接口可以让你一边进行采集画面的同时接入一台真实显示器，互不干扰。

同时环出也支持240Hz高帧率，配合高刷显示器，直播游戏体验拉满，当然，像HDR之类的也是支持的。

同时还支持VRR可变刷新率，可以有效减少画面撕裂和卡顿感，直播推流更顺畅。

铝合金机身散热性不错，我没有直播场景模拟，所以我通过OBS连续录制/采集了好几个小时的画面，摸上去也是一点点温温的感觉，可以说对长时间连续推流情况下也能保持很好的稳定性。

不需要额外供电设置，USB-C口即提供数据传输功能，也提供供电支持，实测工作时功耗2瓦左右，如此小的功率，接在手机上进行采集也不用担心供电问题。

采集卡使用体验之颜色还原度

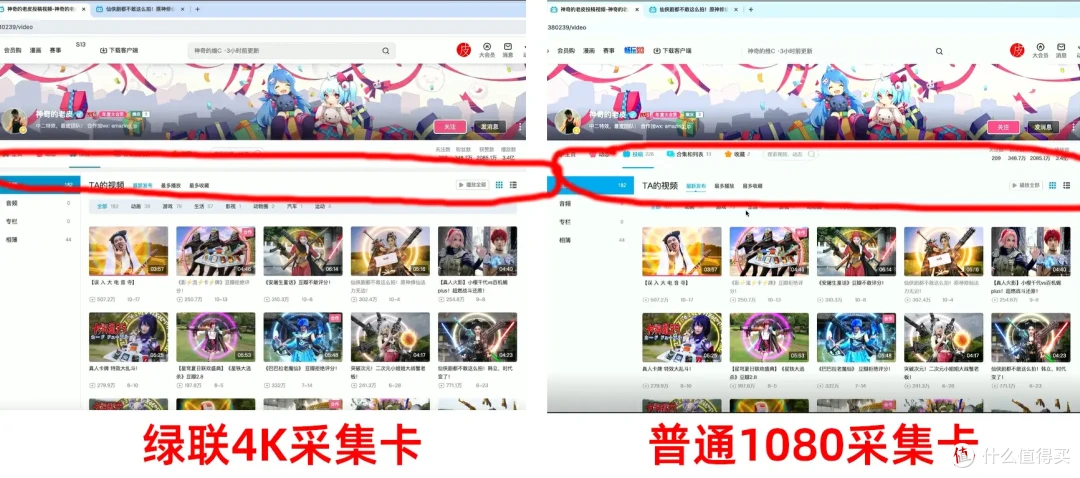

做为采集卡，视频颜色/画面的还原度也是很重要的，或者说采集到的画面结果和真实显示器相差无几，才能说是一款合格的采集卡，以下是我使用普通1080P采集卡（上图中的MS2130采集卡）和绿联4K采集卡进行采集同一画面的结果对比。

左图是绿联采集卡输出的画面，右边是普通采集卡输出的画面，同为相同1080P分辨率下对比；

可以看到，绿联的画面明显更加还原，同时和真实显示器对比基本相关无几；右边的普通采集卡画面有一种过曝的感觉，注意图中两处的红圈部分，右边普通采集卡在网页中间部分的细节直接没有了，而绿联则正确展示这种低对比度下的细节。

可以说，在颜色处理/输出方面，绿联4K采集卡画面更加真实/细节更加丰富，画面观感更接近于真实显示器/人眼所看到的画面。

以下随机截图绿联采集卡采集的画面，这张图由黑到灰的过渡非常明显，均完美展示细节。

也可以了推流软件中设置相关的色彩格式，不同场景下对于色彩要求不同，支持的格式还是很多的。

当然，拿绿联这个专业定位的采集卡和普通采集卡来对比多少有点不公平，但由此可以得出结论是，专业采集卡不管是延时还是画面还原度，都比普通非专业采集卡要好很多，在直播/对画面真实度有要求的场景下，专业采集卡的能力还是很能打的。

采集卡让手机变身一台迷你"显示器"

前面也说过，配合视频采集卡，可以让你的手机变身一台便携小屏幕，可以在没有显示器的情况下应急使用，那么如何实现呢？

首先这里以安卓手机为例，搜索USB摄像头软件/USB采集卡软件等相关软件下载并安装。

然后在手机上安装并打开以上提到的软件，按下图进行连接；首先，被采集主机通过HDMI/DP等视频线连接到绿联视频采集卡的HDMI IN口，手机通过Type-C线连接到绿联采集卡的USB-C口，手机上会弹出连接提示，确认即可。

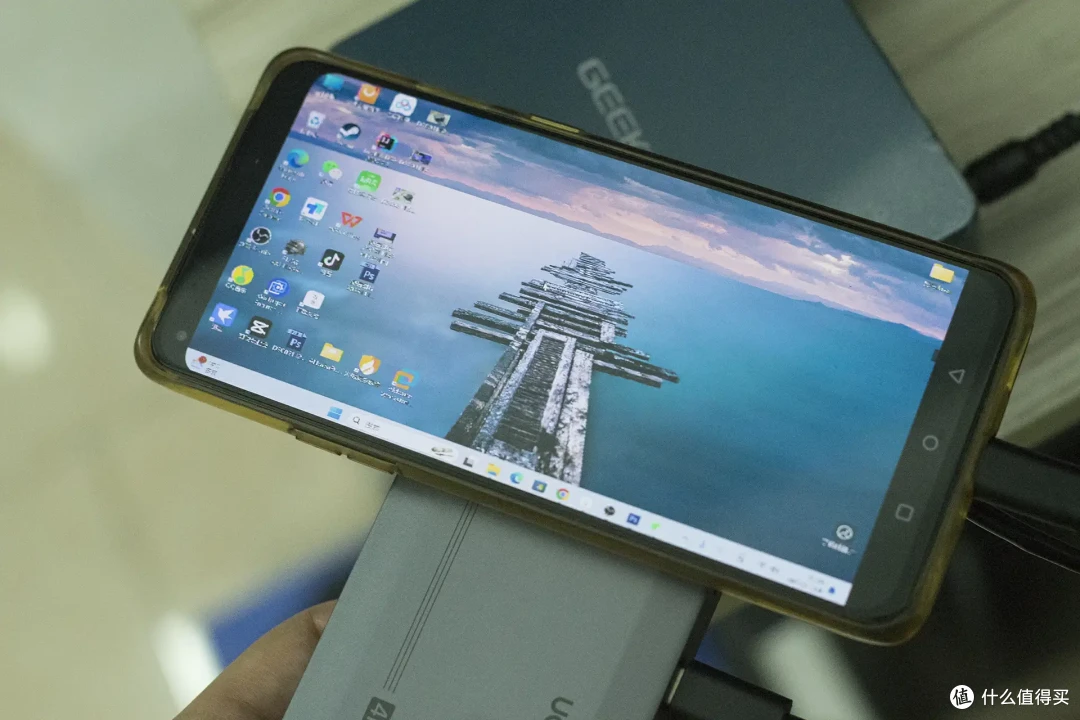

然后你就可以发现，你的手机上有画面显示了，显示的画面就是这台被采集主机的实时画面，这样就把你的手机变身一台“显示器”了，这个玩法很另类吧，但也很实用。

特别是一些经常调试机器、机房运维的玩家，这个采集卡真的是生产力利器了。

采集卡让电脑变身专属游戏屏

有许多朋友喜欢玩Switch、或者出差时随身携带游戏机，那么你可以在已有一个笔记本或主机的情况下，配合绿联采集卡将原有电脑屏幕扩展为游戏主机的屏幕，配合40ms之内的延迟，可以畅玩游戏了，小延迟下对游戏体验没有太大影响。

总结

通过前面一系列测试，绿联CM540 4K采集卡表现可圈可点，对于一款定位专业级的产品来说，它展现了应有的实力，和其它品牌动辄近2千价位的4K采集卡价位来说，绿联CM540仅699的价位可以说是真香了，性能表现区别不大的情况下，省下的预算可以升级下麦克风/灯光等其它可以提升直播效果的设备，还是挺香的。

还有麦克风输入、音频输入接口，对于专业采集卡来说也是必备的，在一些对音频有高要求的场景，可以接入调音台，实现音频完美采集、推流。

当然了，绿联在采集卡产品线另有其它几款产品，感兴趣可以看看。

好了，本篇关于这款采集卡的体验就到此结束，咱们下篇再见，喜欢的朋友请关注、点赞，感谢！
