英特尔公开14A制程处理器，超多核封装，有16个计算芯粒+24颗HBM

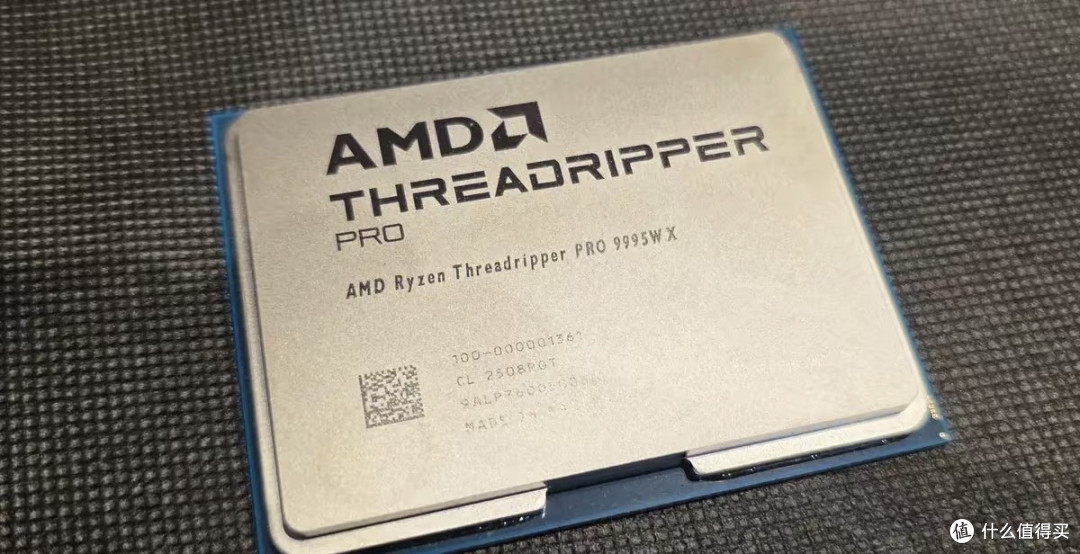

在锐龙架构与小芯片封装技术的驱动下，配合台积电逐年推进的先进制程，AMD成功打造出线程撕裂者与霄龙处理器这类性能怪兽。凭借低功耗与高达数百核心的配置，这两大产品线将英特尔昔日引以为傲的至强处理器远远甩在身后，形成了一段持续的压制局面。

面对如此竞争，英特尔才逐渐意识到自身在多核封装与制程技术上的落后。近年来，英特尔已无法像过去那样安稳度日，而是不断在多核架构设计与制程工艺上投入努力，其推出的18A、14A制程以及混合架构的大小核设计，正是这一追赶过程中的产物。

近日，英特尔终于对外展示了一款仍处于PPT阶段的概念产品——基于14A制程的处理器，采用超多核封装设计，整合了16个计算芯粒与24颗HBM高带宽内存。这款产品的主要目的，显然是为了吸引服务器处理器采购方与芯片代工客户的关注。

从英特尔在X（原推特）上发布的宣传视频可以看出，该多芯粒概念产品结合了18A与14A两种制程节点的芯粒，并通过Foveros 3D与EMIB-T两项封装技术，以类似拼积木的方式实现高效集成。

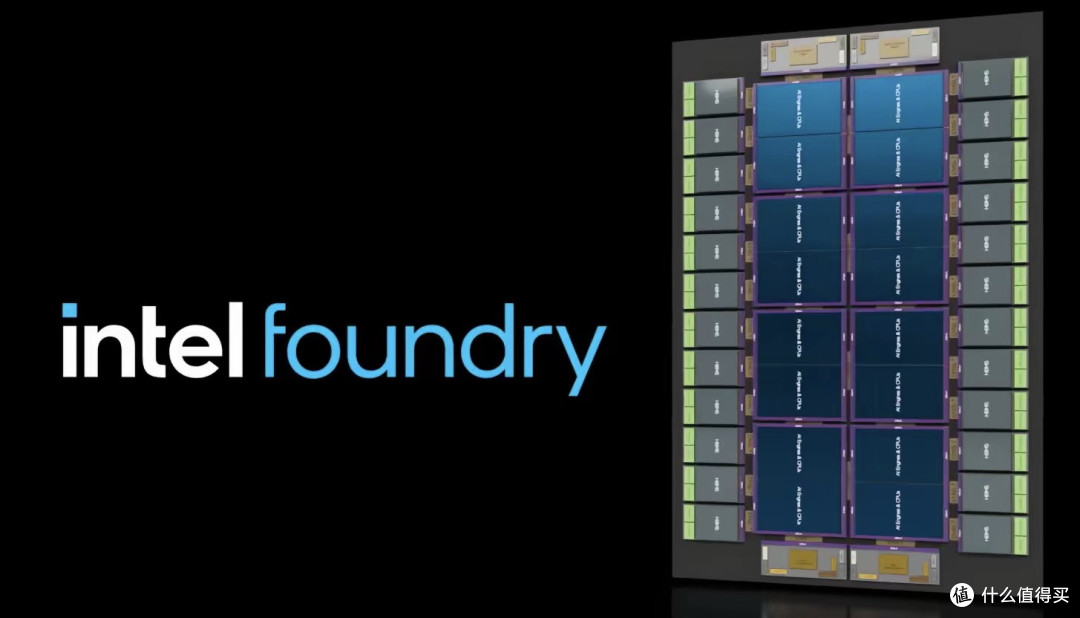

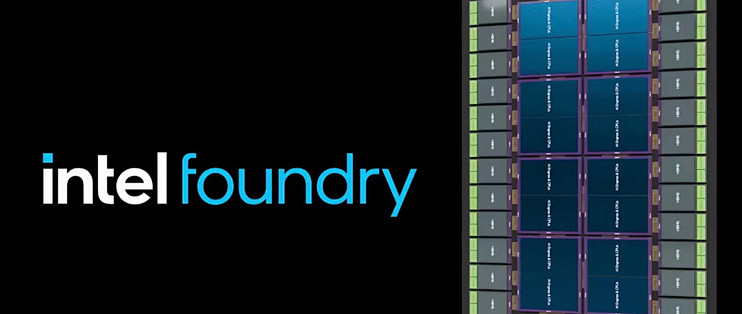

视频中，英特尔官方透露，在单一封装处理器内最高可集成：

· 16个计算芯粒

· 24颗HBM高带宽内存

· 48个LPDDR5X内存控制器

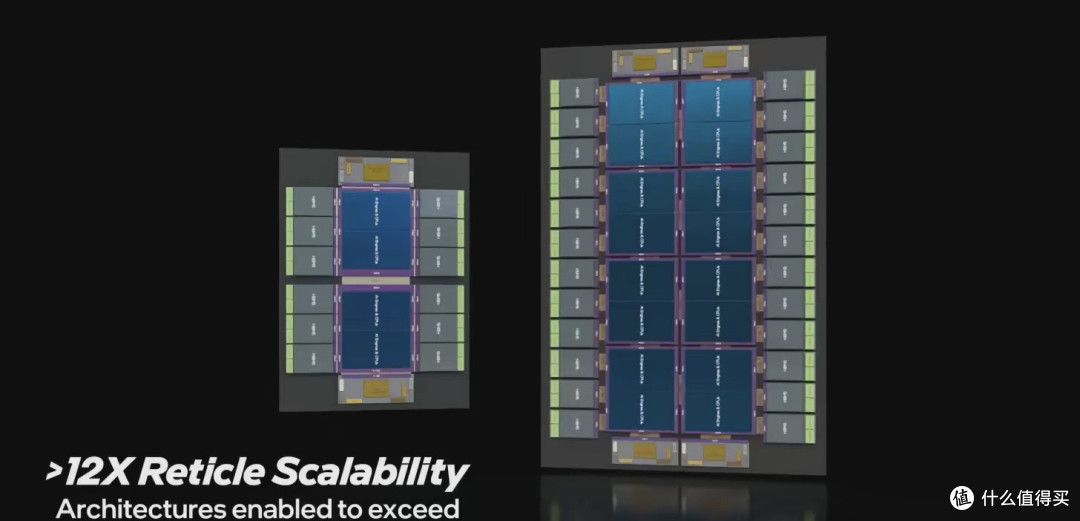

· 封装面积突破光罩尺寸12倍的限制

英特尔强调，这是一款专为AI、高性能计算与数据中心打造的“怪兽级芯片”，属于超多核心、超高集成度的片上系统（SoC），具备极其强大的AI算力。

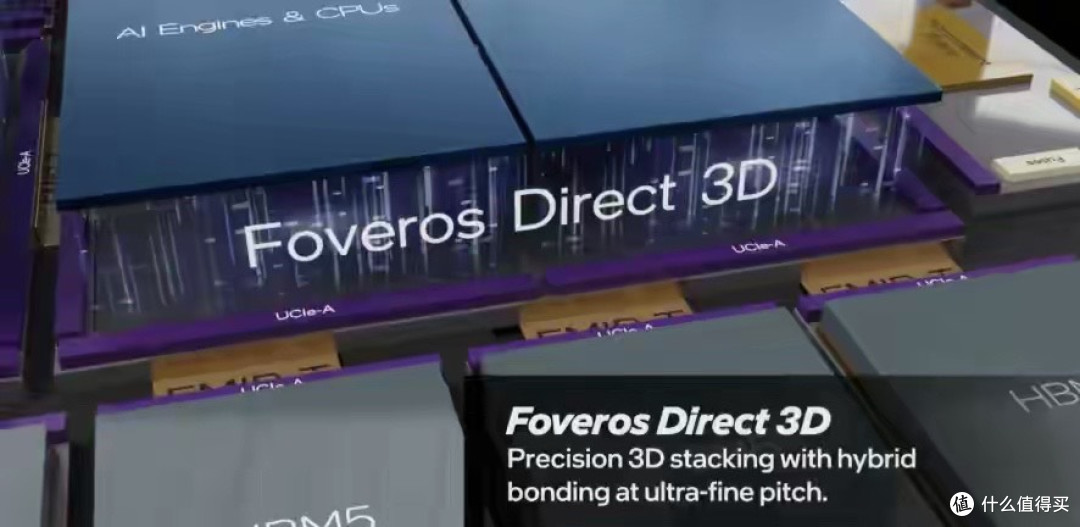

除了展示先进的芯片封装与多核集成能力之外，视频中也突出了其制程技术的组合：18A与14A两种工艺协同工作。在封装层面，该设计采用“搭积木”式的混合方案，Foveros 3D负责芯粒的垂直堆叠（上下叠放），EMIB-T则实现横向互联（左右拼接），同时还引入TSV硅通孔技术以进一步提升带宽。

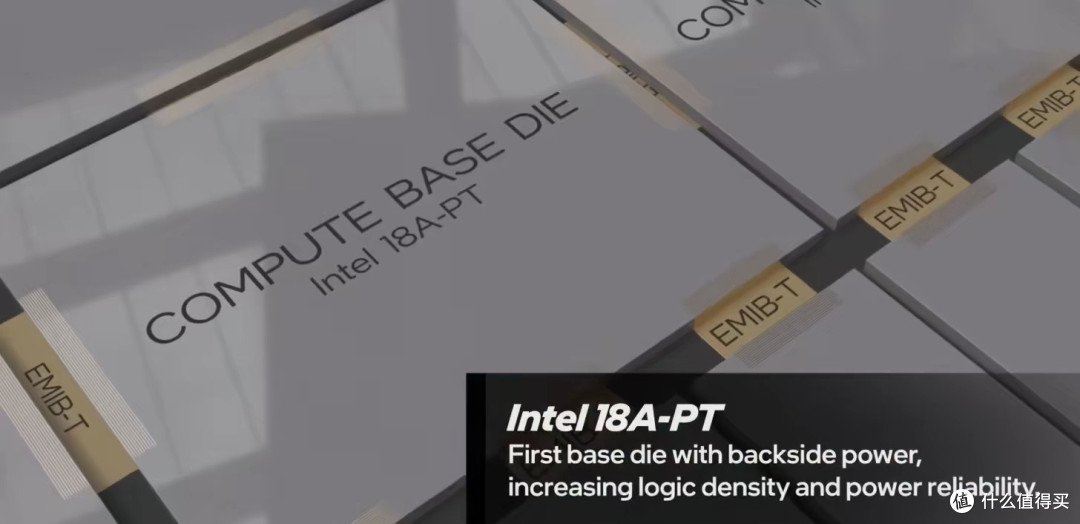

18A与14A两种制程在此架构中分工明确：18A-PT主要用于制造“基础芯粒”，重点堆叠SRAM缓存，并首次引入背面供电技术；而14A制程则面向更先进的计算单元。此前英特尔曾表示，18A工艺将主要用于自家产品，而14A则专为第三方客户——也就是芯片代工业务所准备。

至于此次宣传中重点突出的先进封装技术，很大程度上意在吸引AI芯片等领域的大客户。说到底，14A制程能否成功落地，将直接决定英特尔在代工业务上能否打一场翻身仗。毕竟在过去几年中，英特尔在多核设计、制程进展上已落后较多，而AMD则早已遥遥领先。
