满足50系显卡笔记本电脑游戏供电需求，机械革命140W GaN快充拆解

前言

近期机械革命推出了一款国行版140W氮化镓快充充电器AY140AA-1C-CH，这款新品支持机械革命20V7A 140W私有协议PD快充，以满足该品牌旗下50系显卡笔记本电脑轻度游戏、重度办公场景供电需求。

充电器还支持100W PD快充，同时兼容QC、SCP、PPS等快充协议，比一般的笔电标配充电器兼容性要好，可以很好适配第三方品牌笔电以及手机等设备。下面充电头网就为大家带来机械革命这款充电器的详细拆解，一起看看具体设计。

机械革命140W氮化镓充电器外观

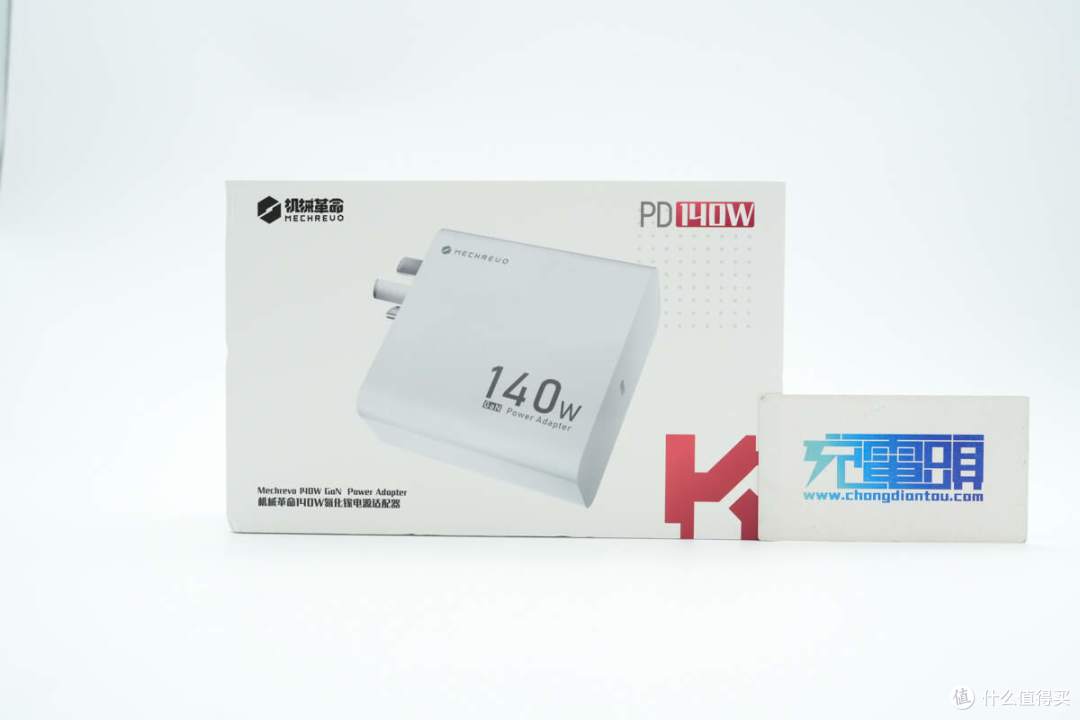

包装盒顶面印有MECHREVO机械革命品牌、产品名称、外观以及PD 140W。

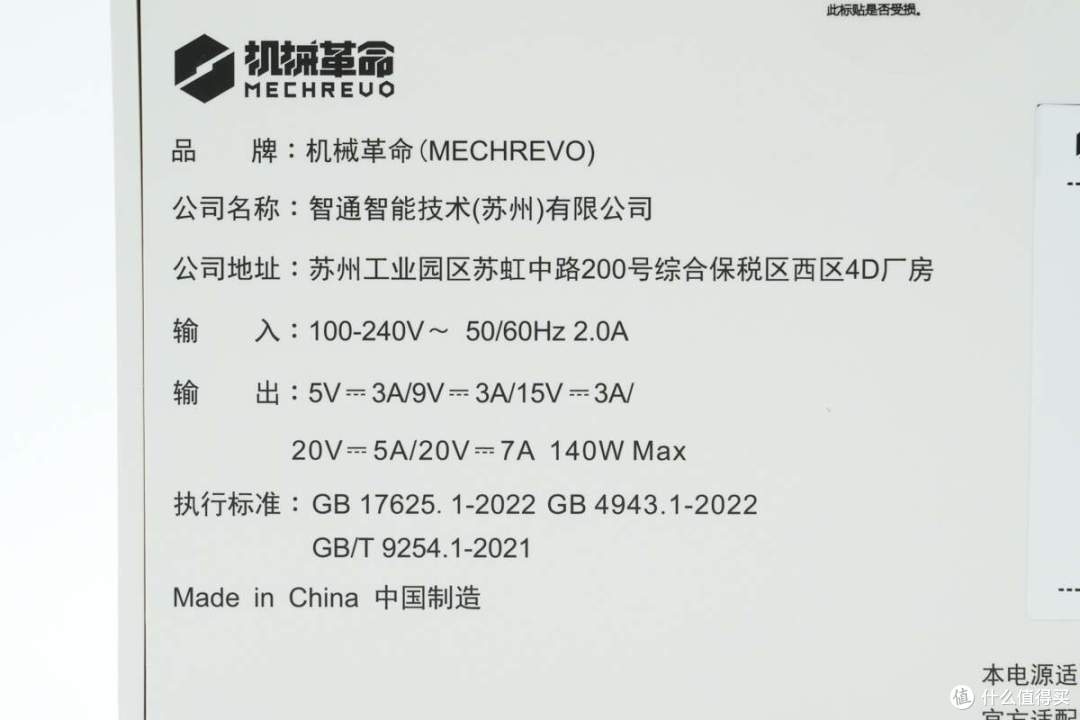

底部印有产品参数信息。

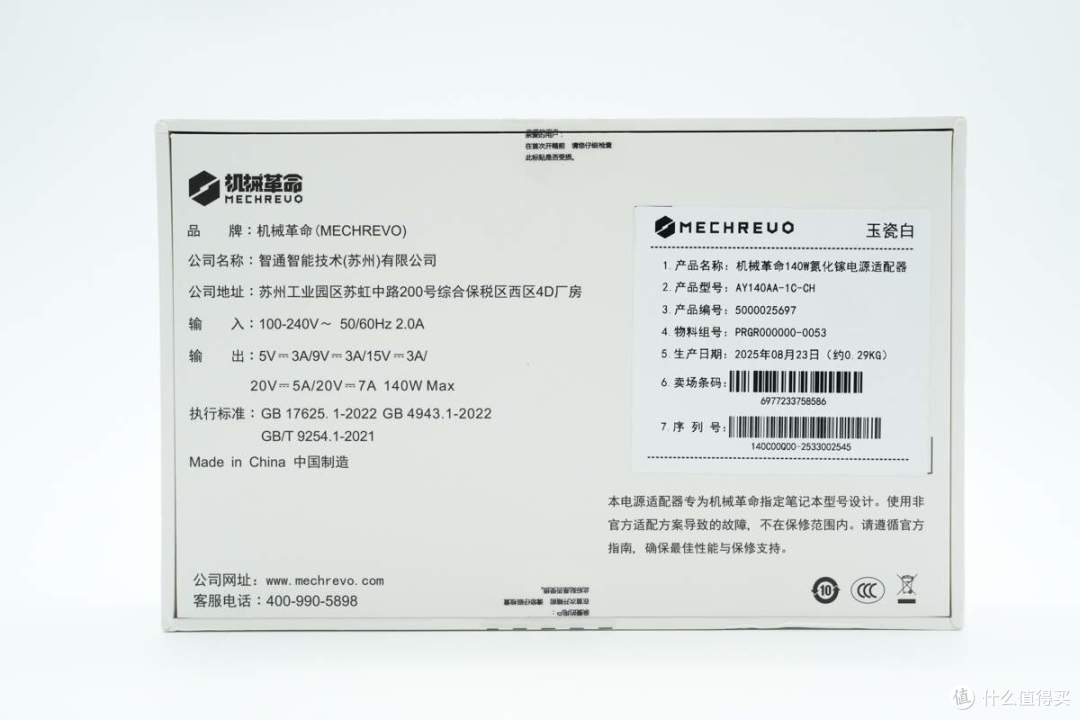

包装盒上参数特写，下面到产品实物展示环节再介绍。

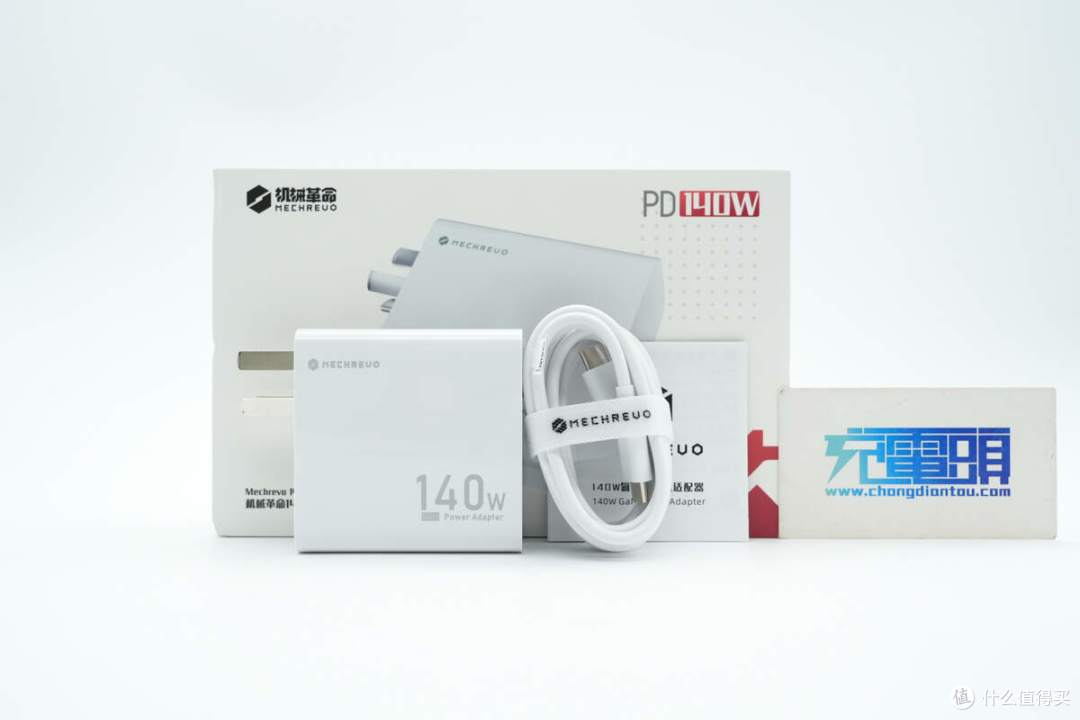

包装内含充电器、数据线以及使用说明书。

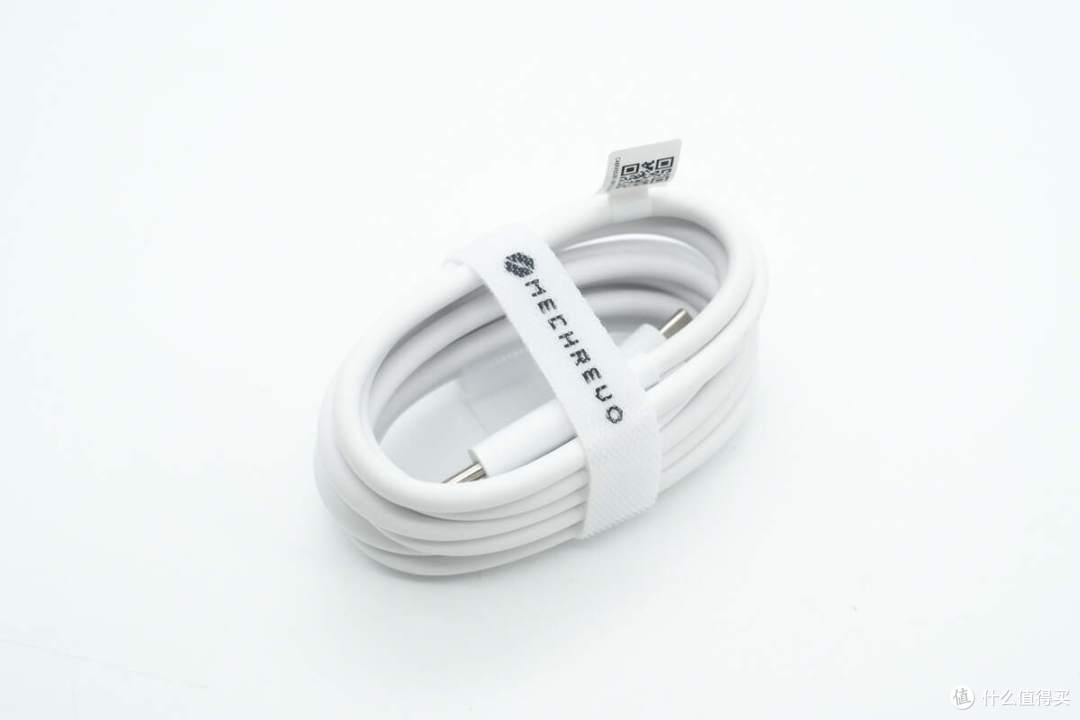

附带数据线使用印有MECHREVO品牌的魔术扎带捆扎整理。

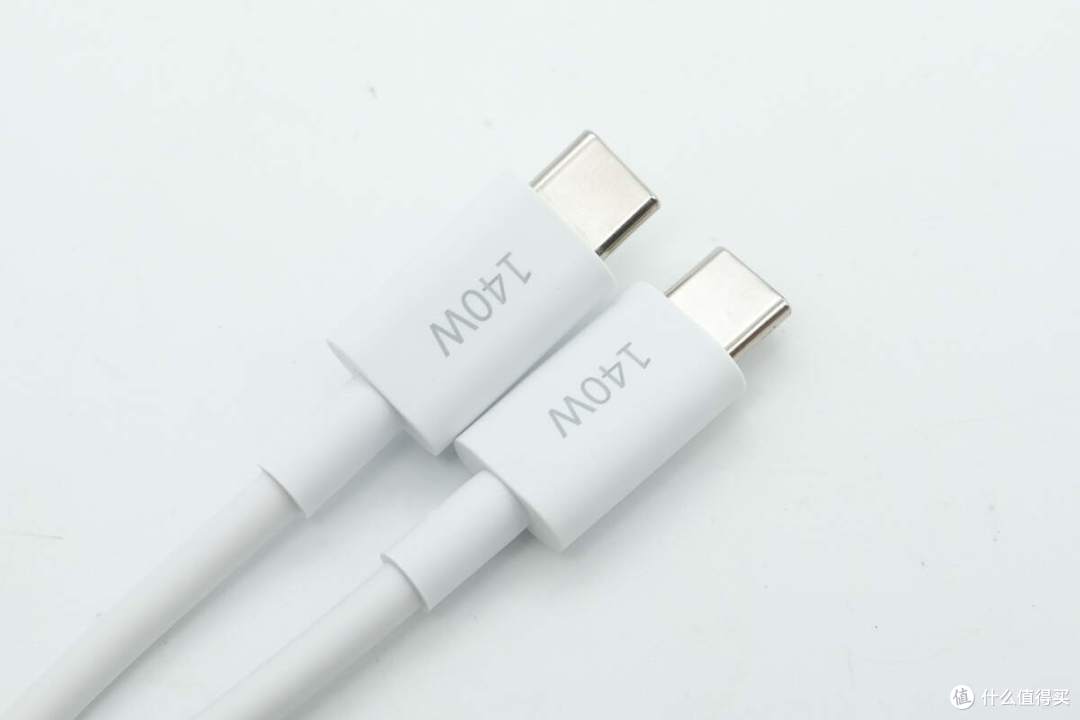

数据线为USB-C to USB-C类型，常规白色配色，端子外壳上印有140W字样，末端设计抗弯折网尾。

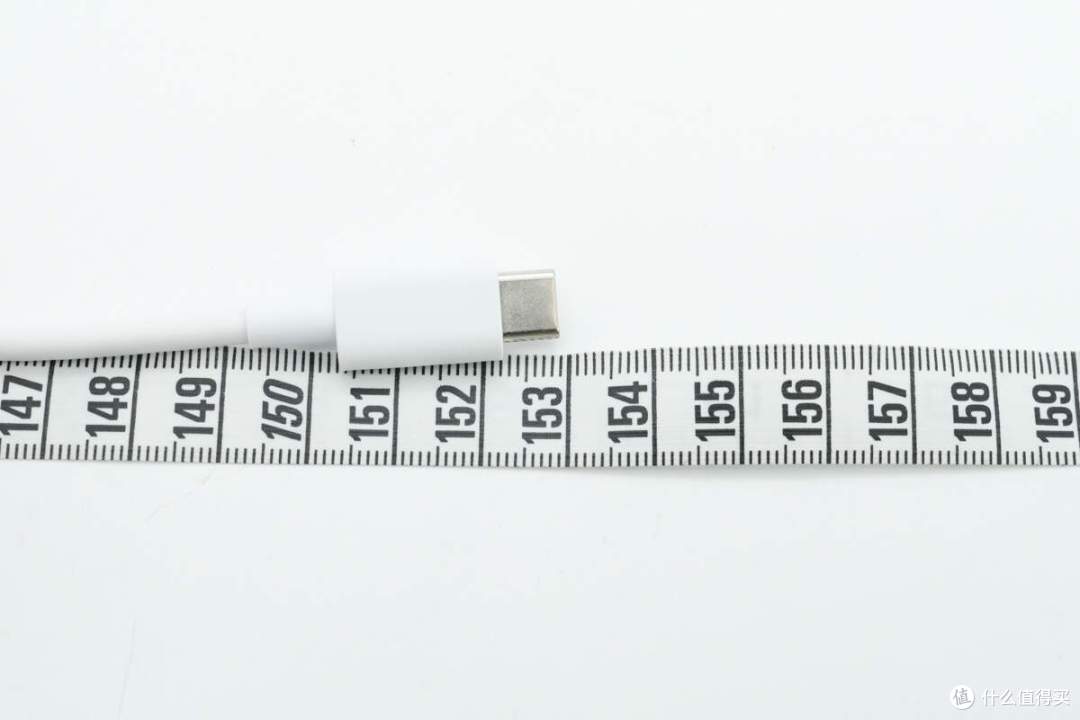

测得数据线长度约为153cm。

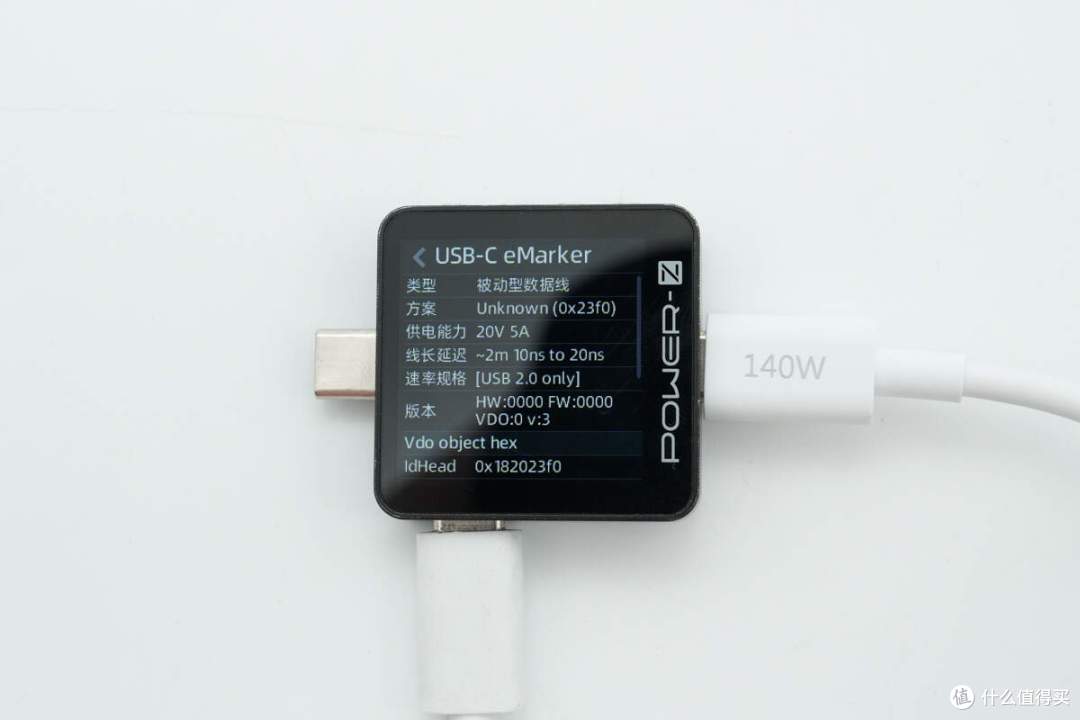

使用ChargerLAB POWER-Z KM003C测得数据线带有E-Marker芯片，不仅支持机械革命私有20V7A 140W快充，并向下兼容20V5A快充，另外线缆的数据传输能力为USB 2.0。

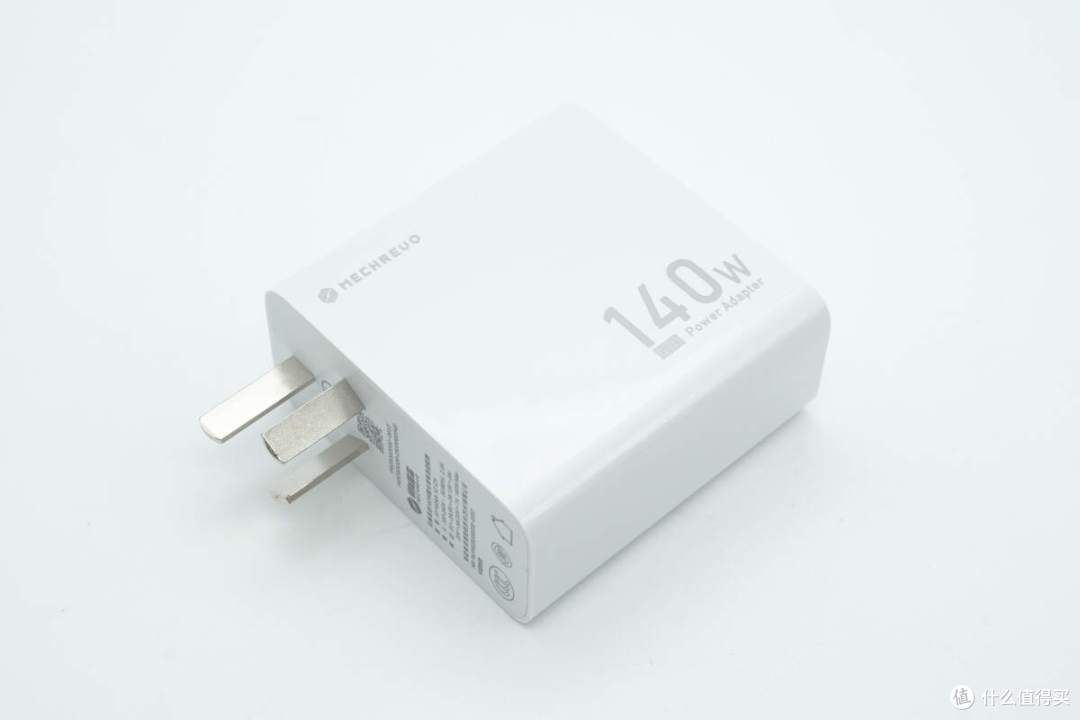

机械革命140W氮化镓充电器采用PC阻燃材质塑料外壳，机身通体白色十分简洁，腰身高光亮面处理十分光滑。

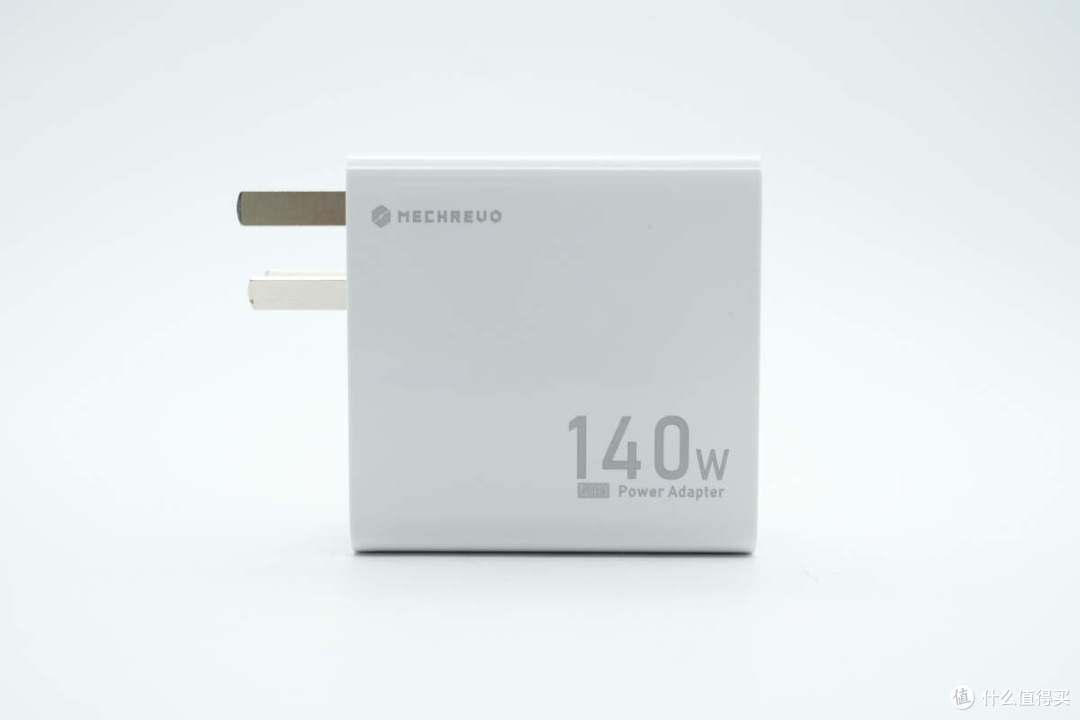

机身正面印有MECHREVO品牌和140W GaN Power Adapter。

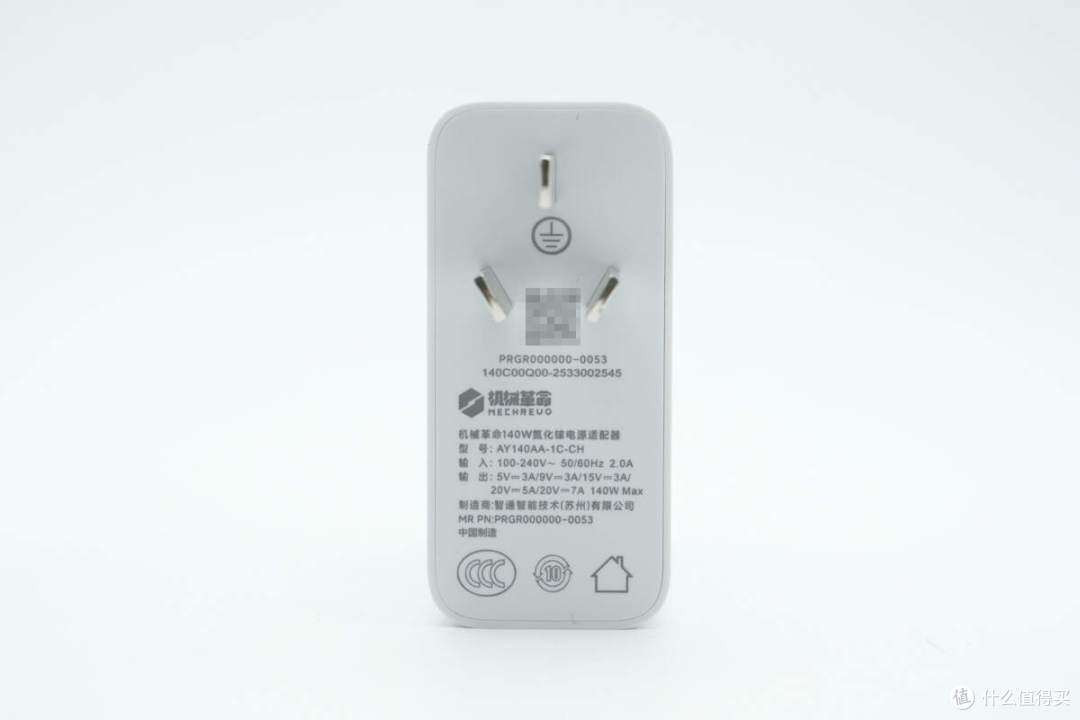

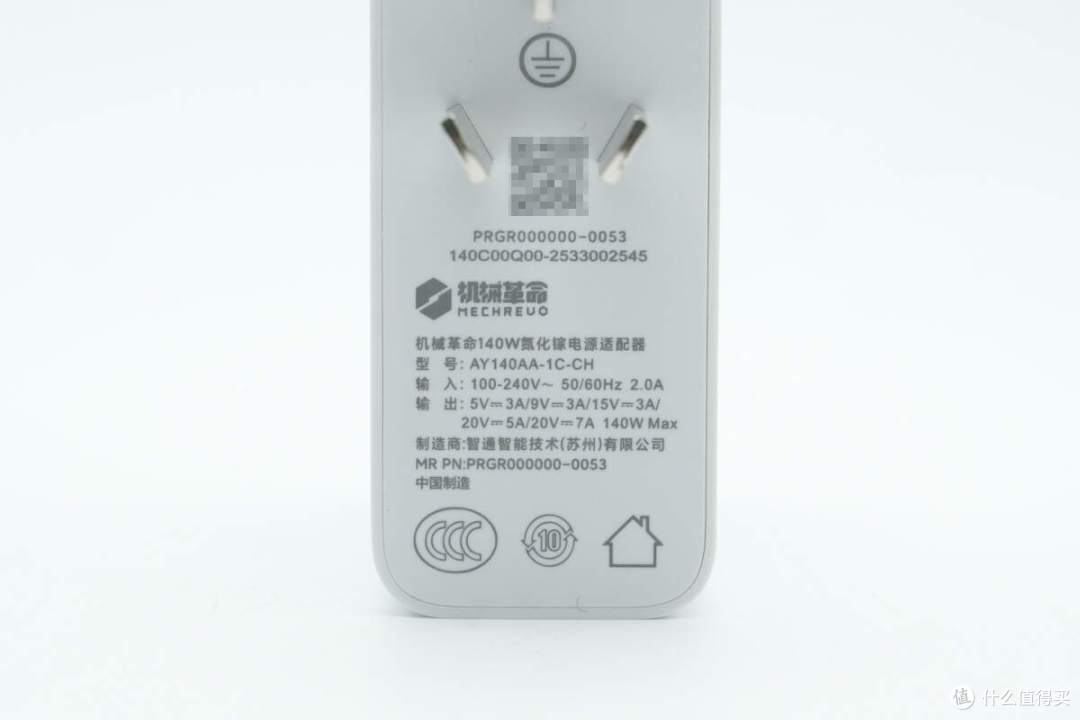

输入端外壳上印有充电器参数信息。

产品参数特写

型号：AY140AA-1C-CH

输入：100-240V~50/60Hz 2.0A

输出：5V3A、9V3A、15V3A、20V5A、20V7A 140W Max

PPS 3.3-21V5A 100W Max

制造商：智通智能技术（苏州）有限公司

充电器通过了CCC认证。

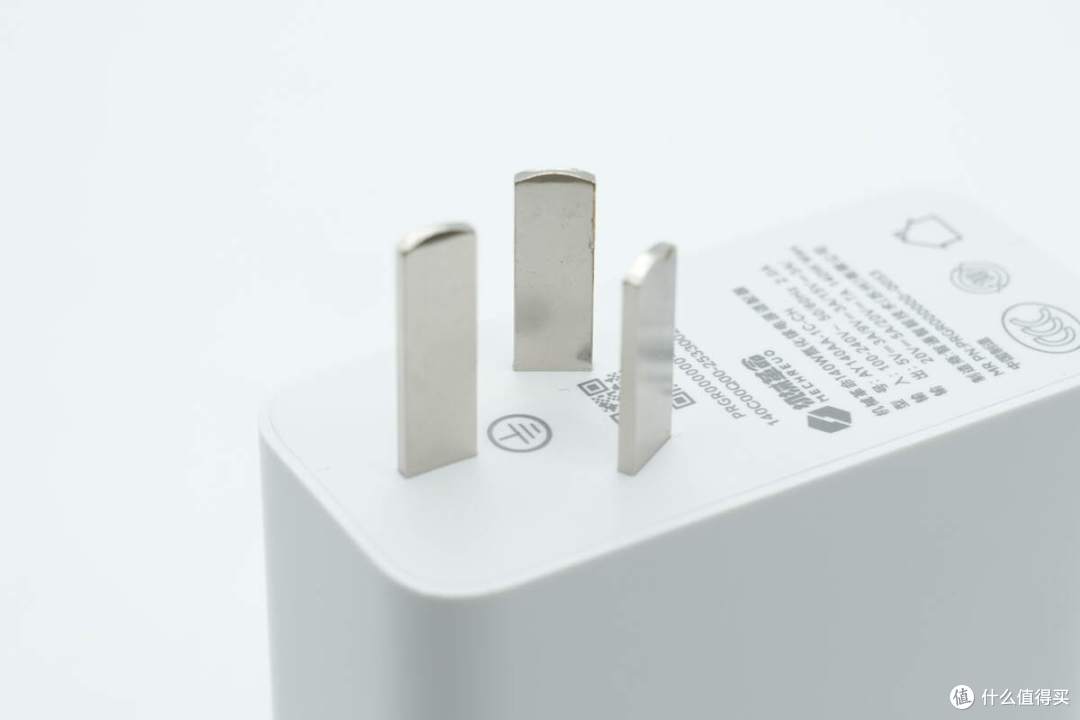

充电器配备固定式国标插脚。

输出端配置单USB-C接口，居中布局。

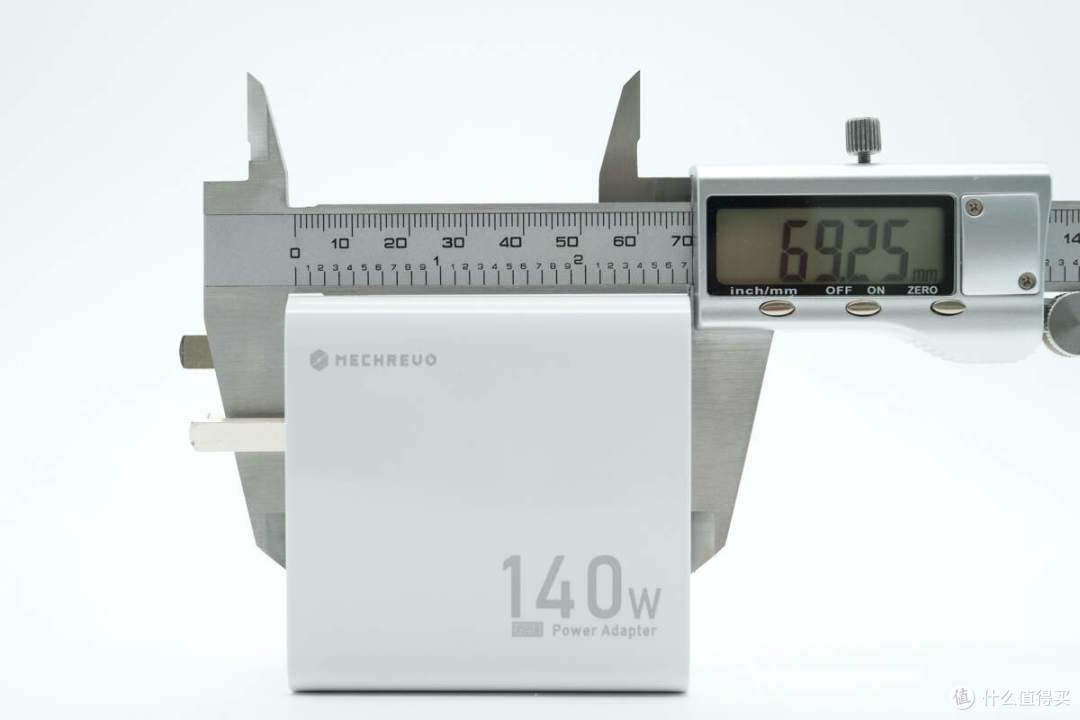

实测充电器机身长度为69.25mm。

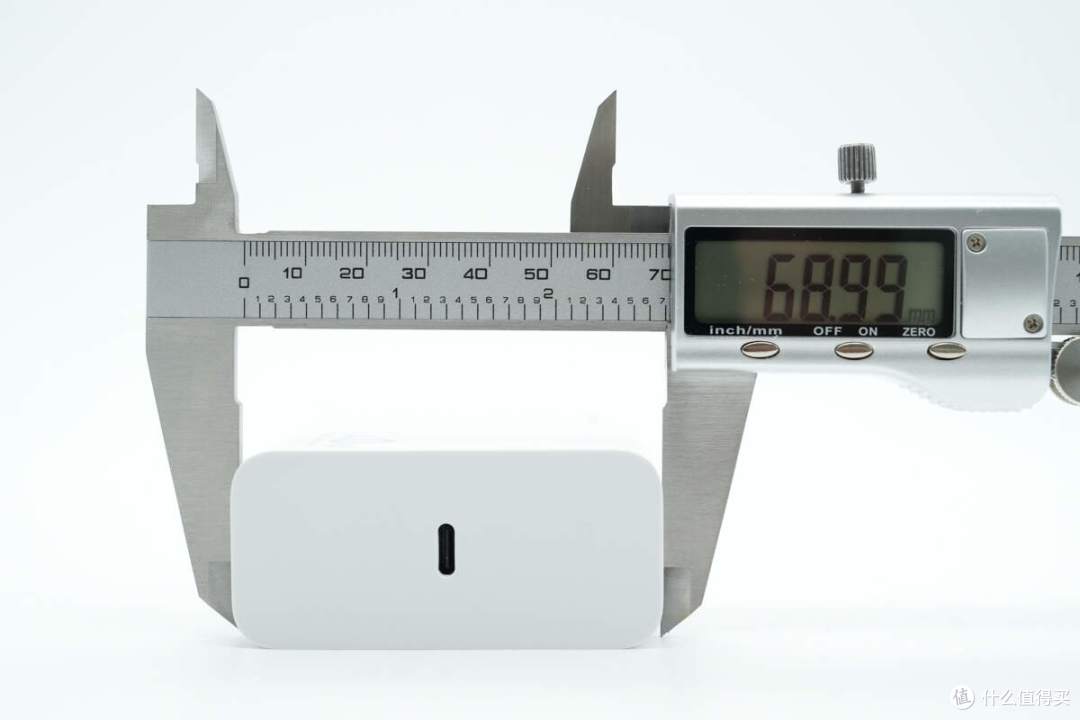

宽度为68.99mm。

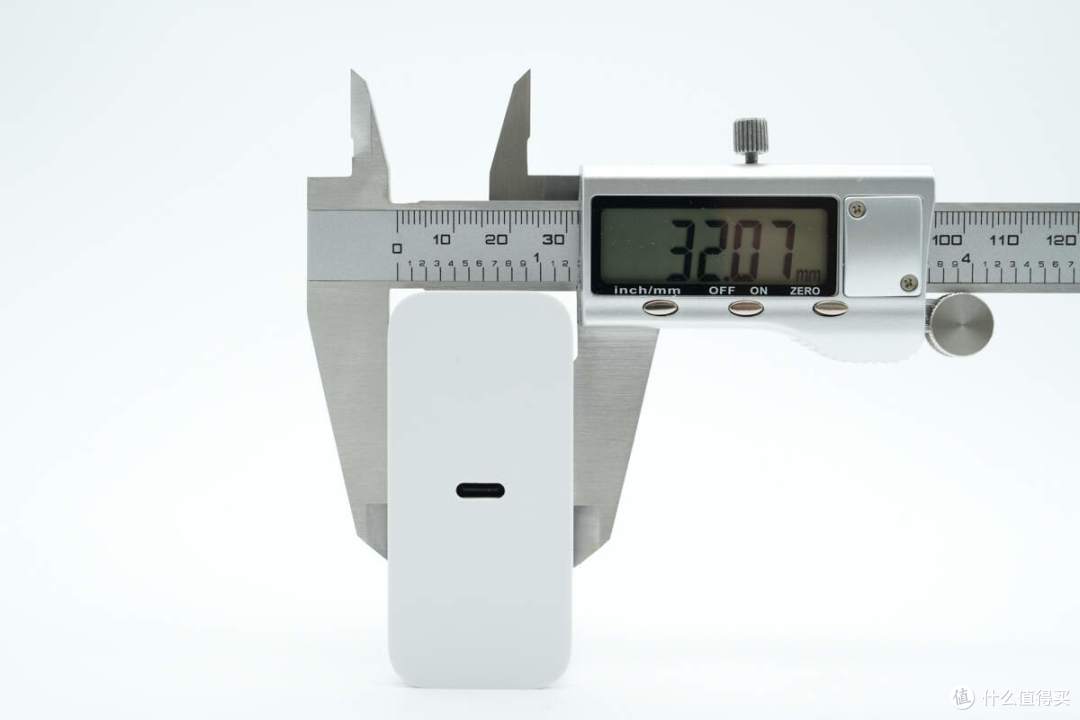

厚度为32.07mm。

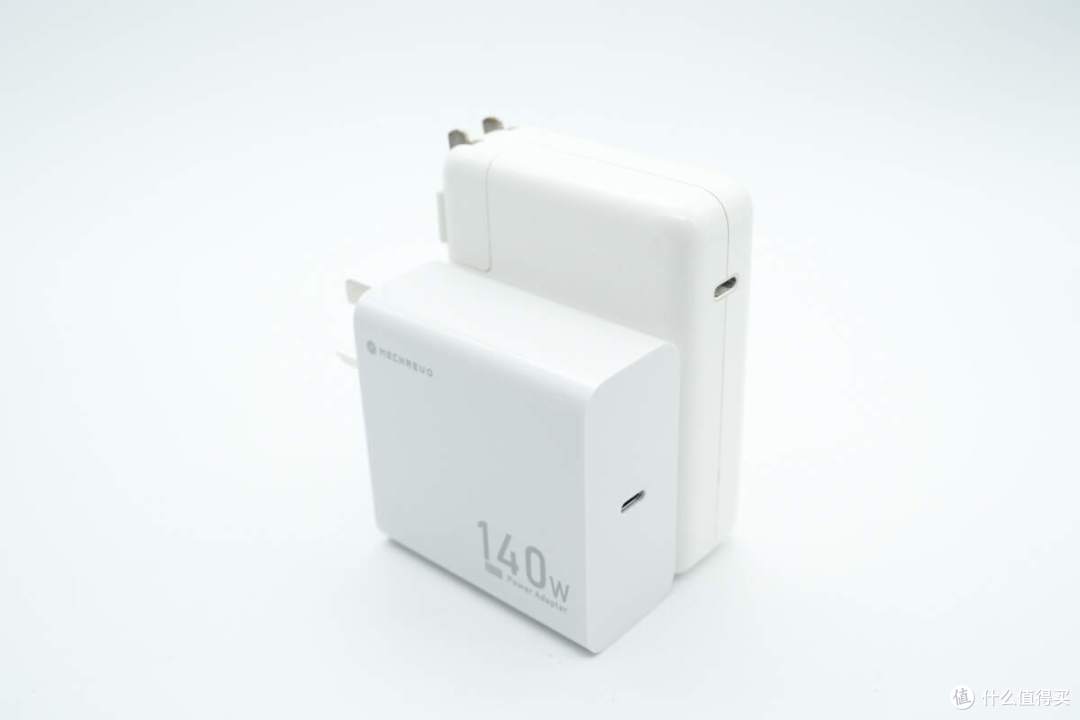

和苹果140W充电器放在一起对比，机械革命这款要更小一些。

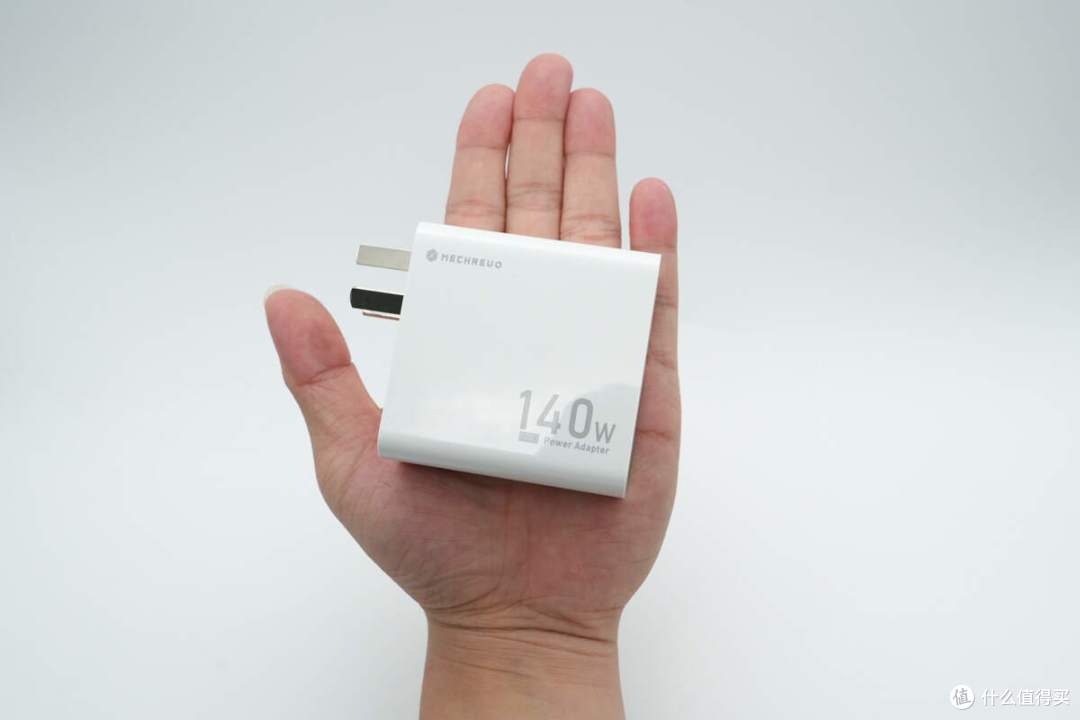

产品拿在手上的大小直观感受。

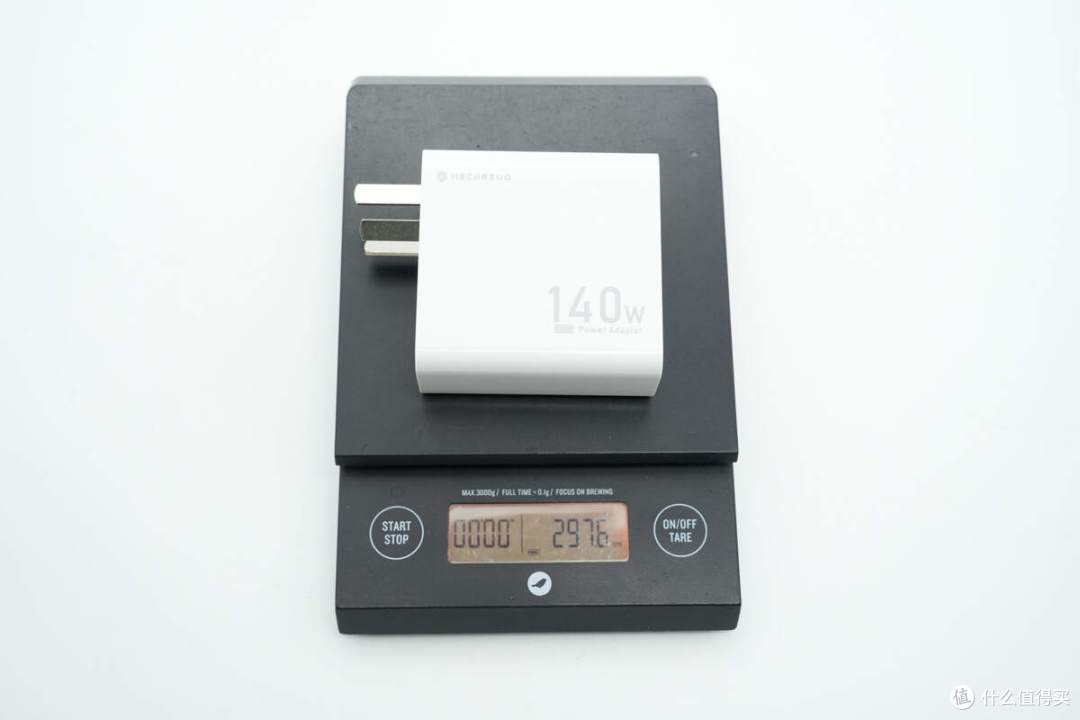

另外测得充电器重量约为298g。

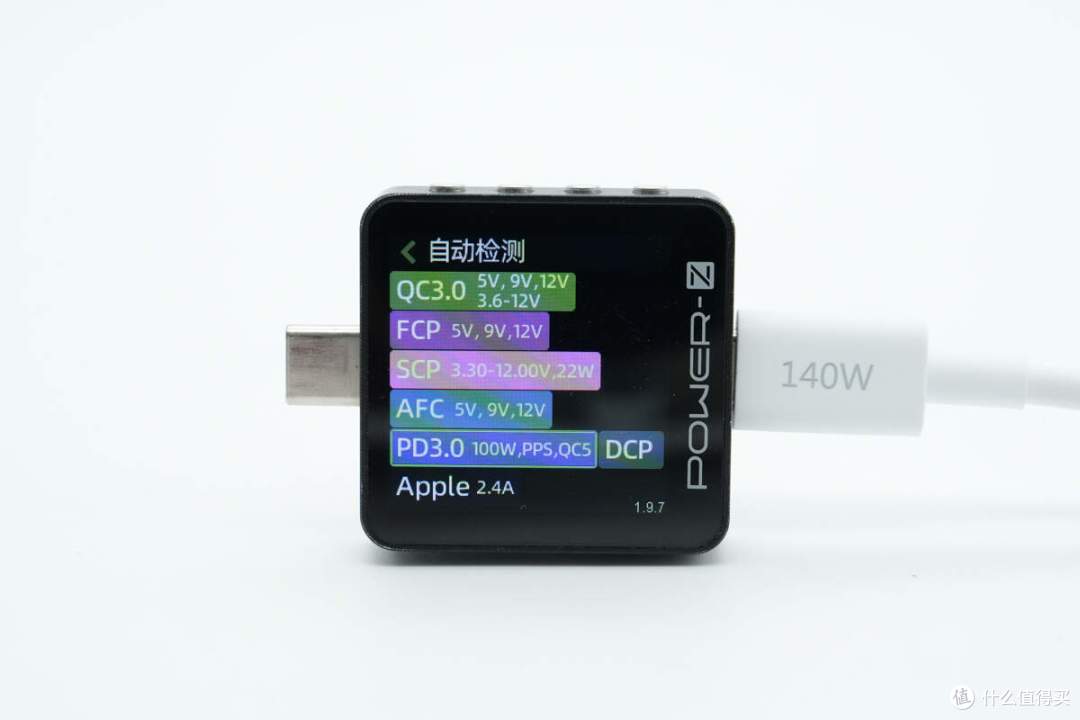

测得充电器输出支持QC3.0/5、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

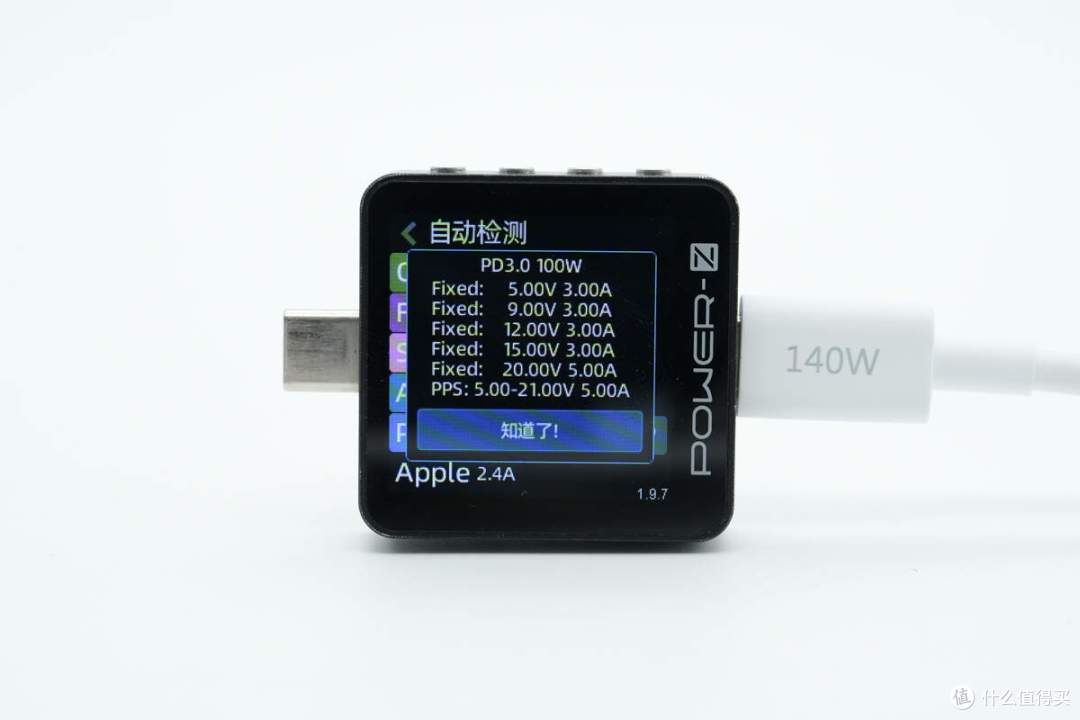

PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-21V5A一组PPS电压档位。

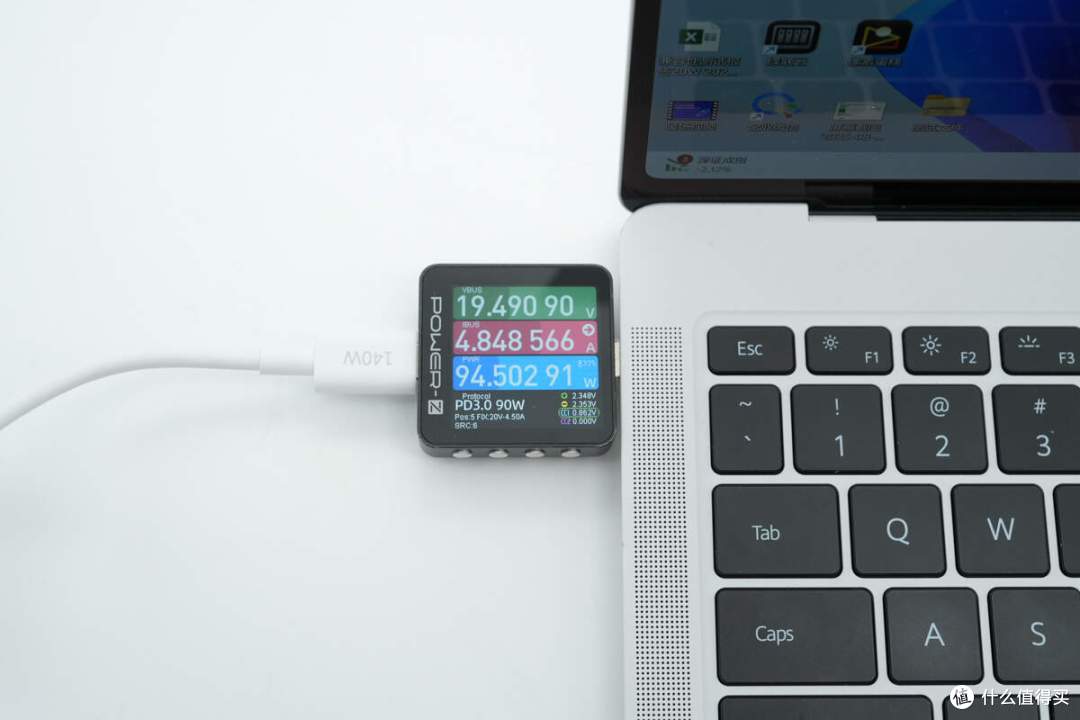

使用机械革命140W氮化镓快充充电器给华为MateBook X Pro充电，充电功率约为94.5W，成功开启20V5A 100W快充。

机械革命140W氮化镓充电器拆解

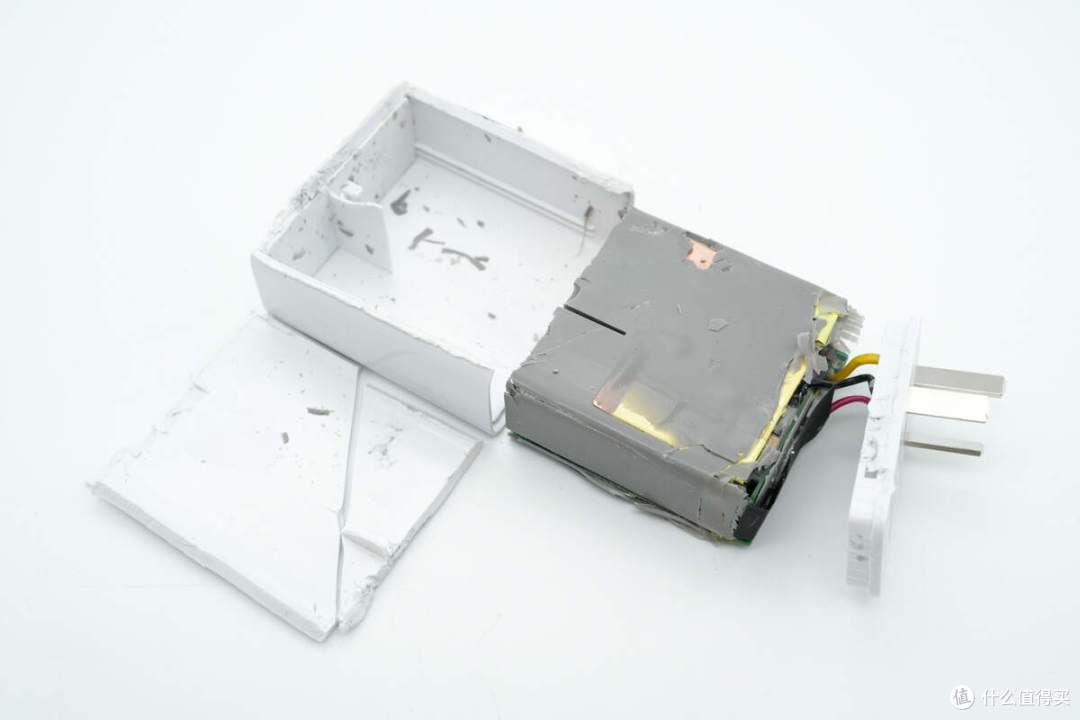

暴力切割开外壳取出PCBA模块，模块灌胶处理提升整体耐候性和散热性能，输入端采用导线锡焊连接插脚通电。

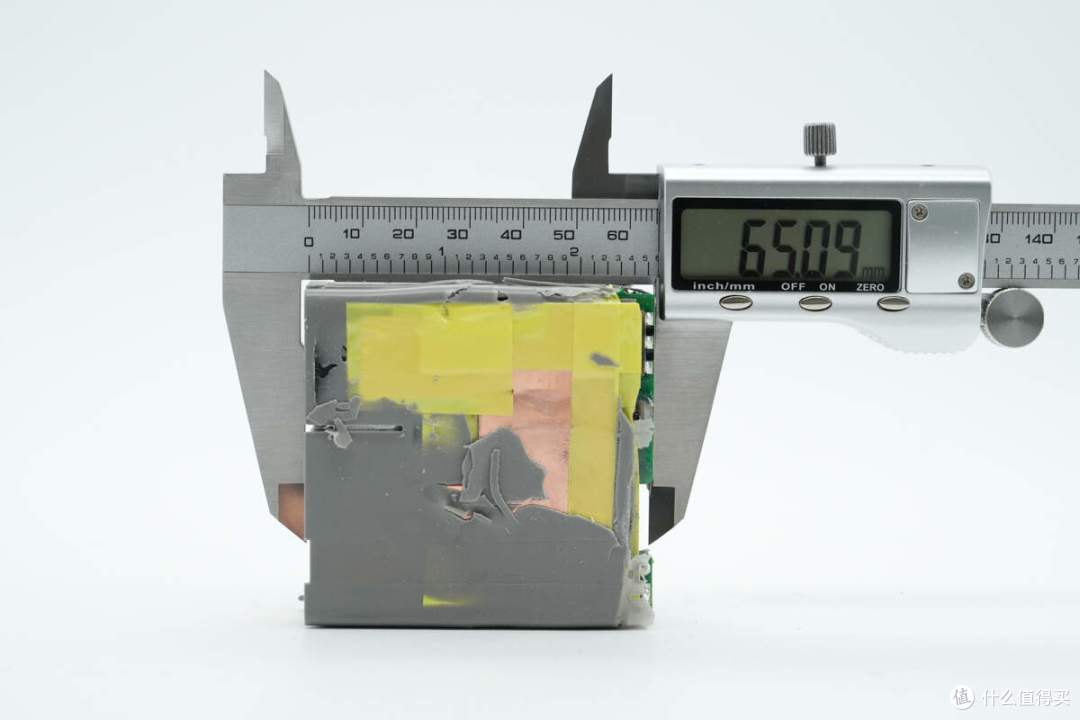

测得PCBA模块长、宽尺寸相当，约为65.09mm。

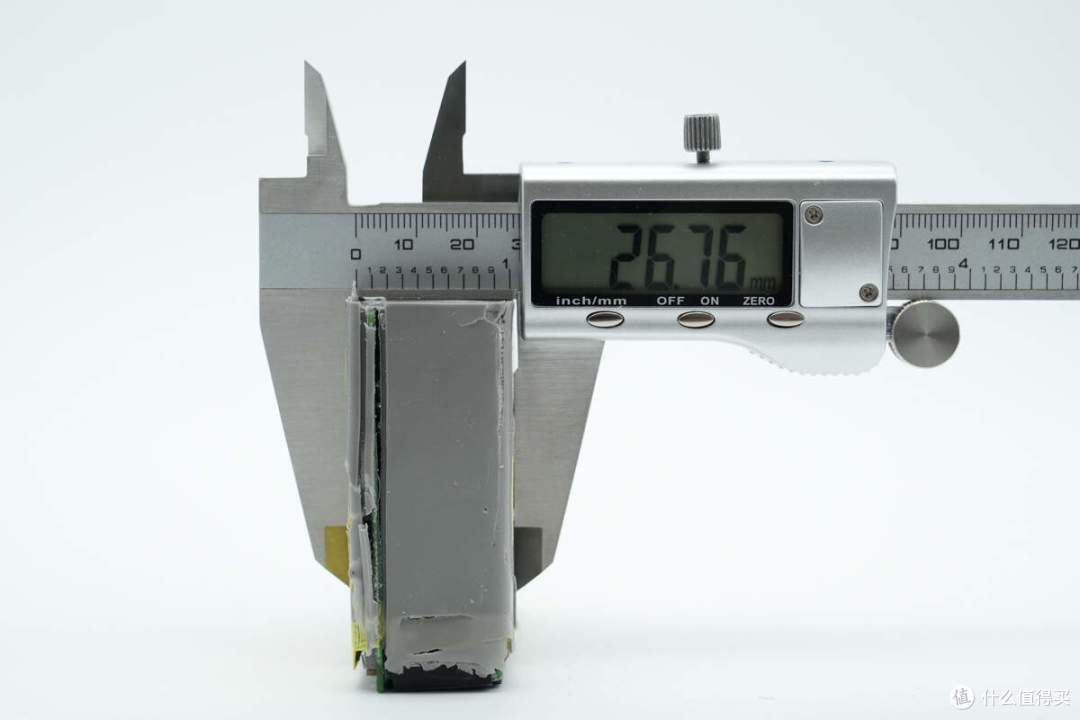

厚度约为26.76mm。

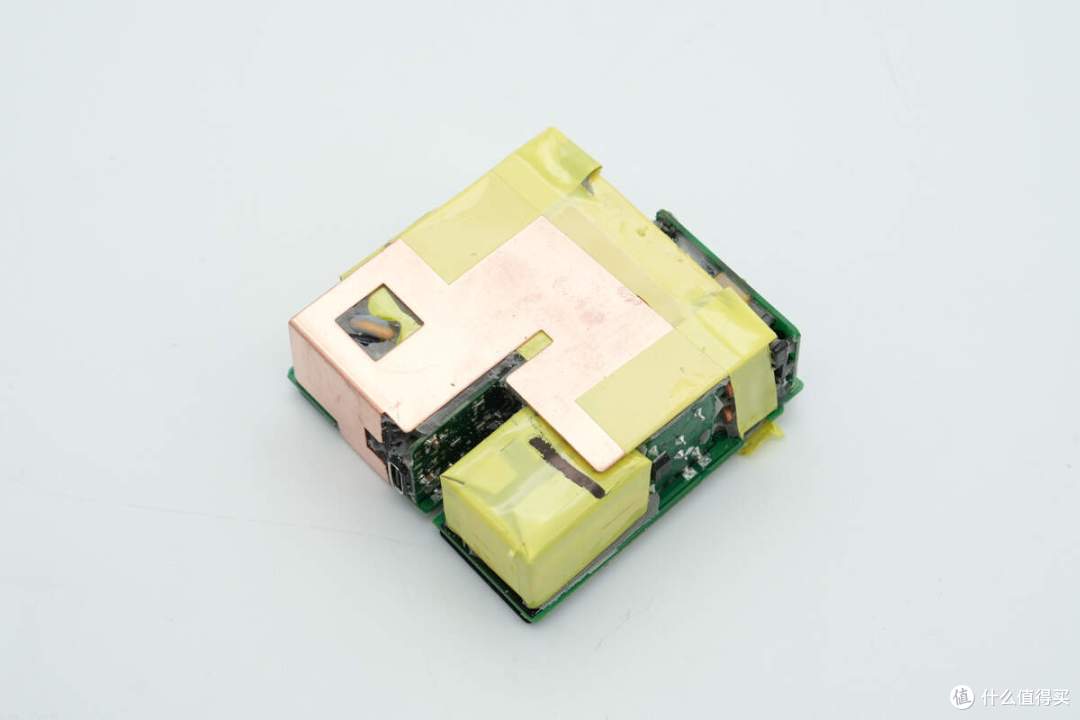

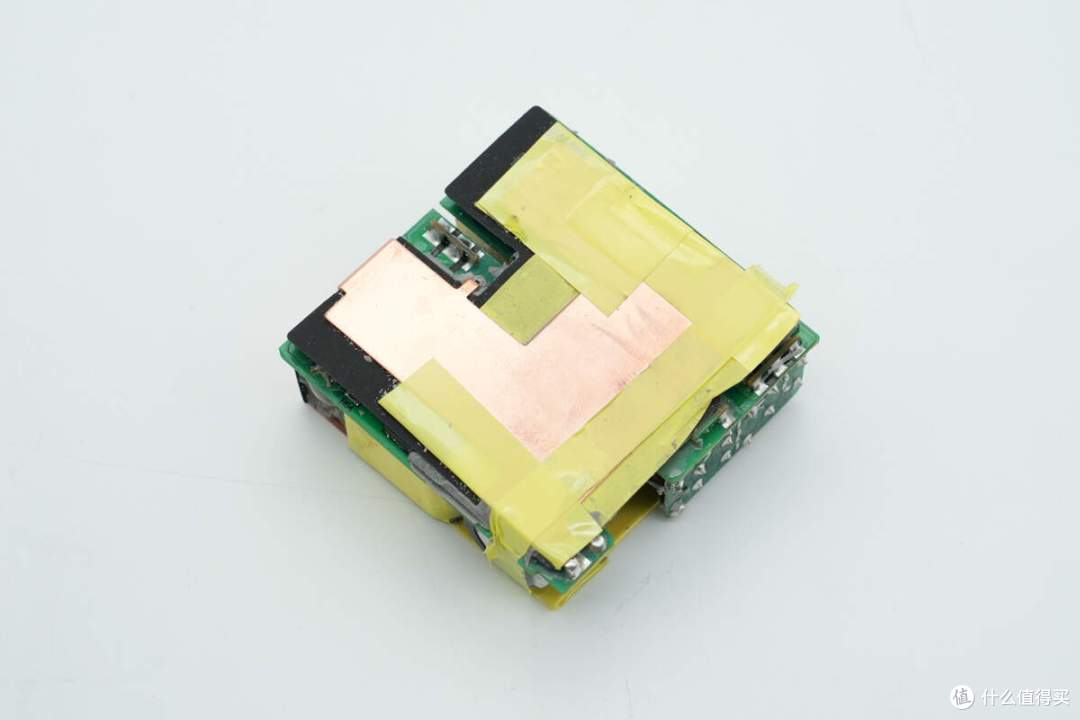

将PCBA模块上导热胶清理掉，顶面覆盖铜散热板。

模块底部也覆盖铜散热板并锡焊固定，此外设有麦拉片进行隔离绝缘。

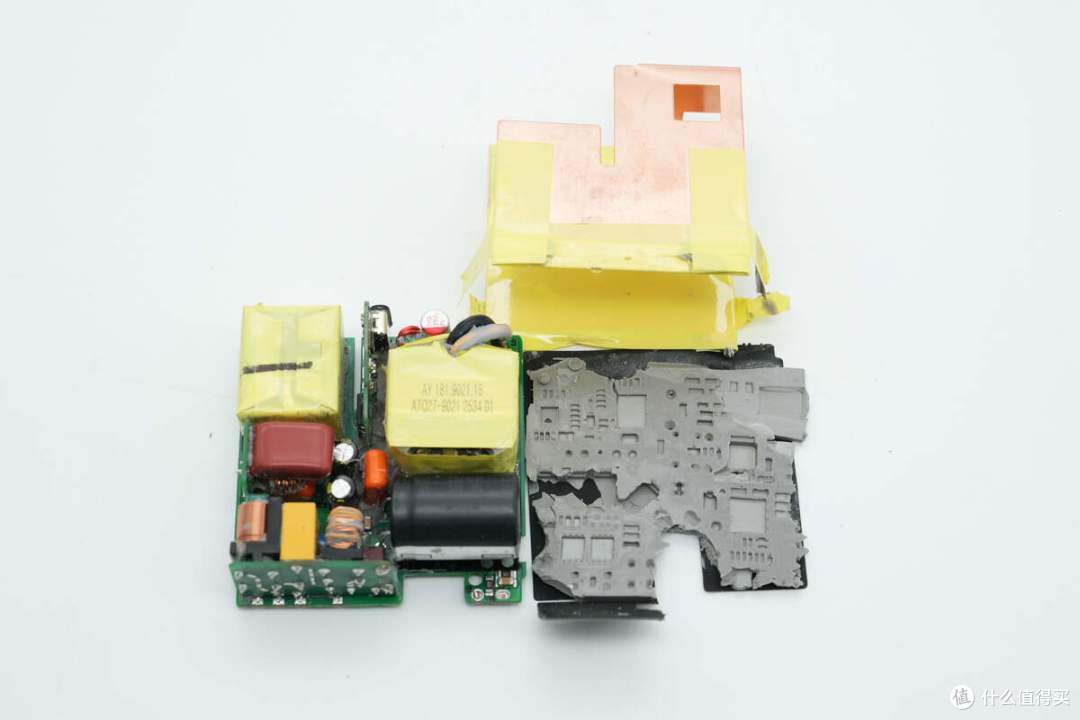

将铜散热板以及麦拉片取下，两面散热板为一体式设计，内侧均粘贴绝缘胶带处理，麦拉片上还有残留的导热胶。

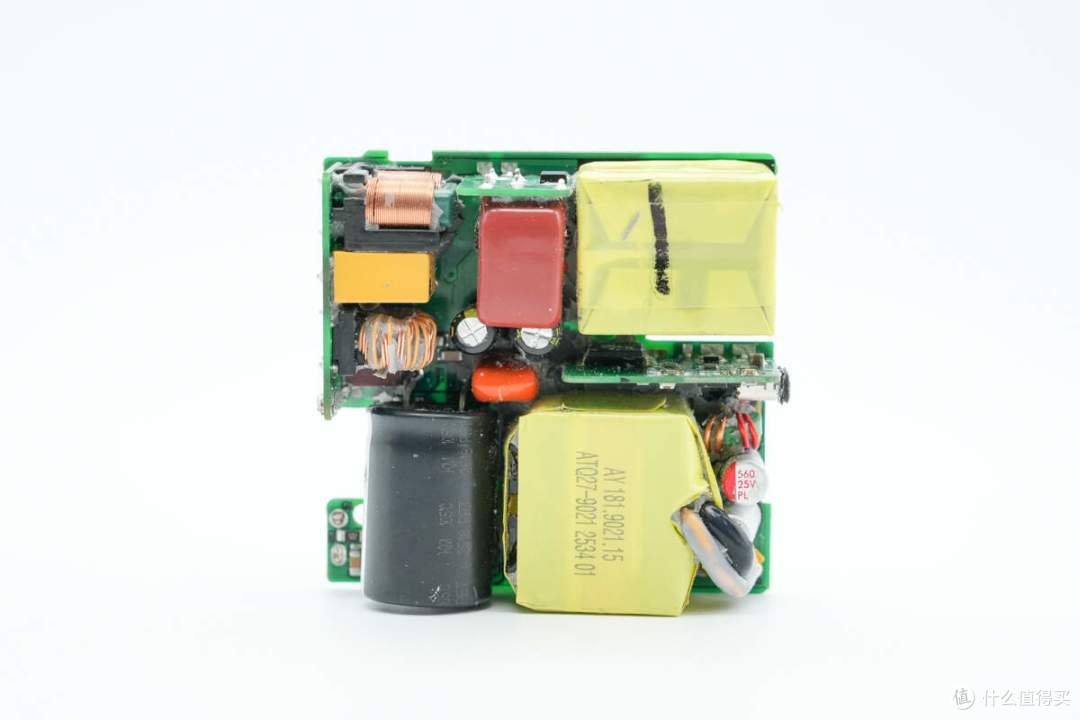

PCBA模块正面设有三块独立小板，分别用于焊接延时保险丝、共模电感、薄膜滤波电容、USB-C接口母座等，主板上设有PFC升压电感、高压滤波电解电容、变压器等器件。

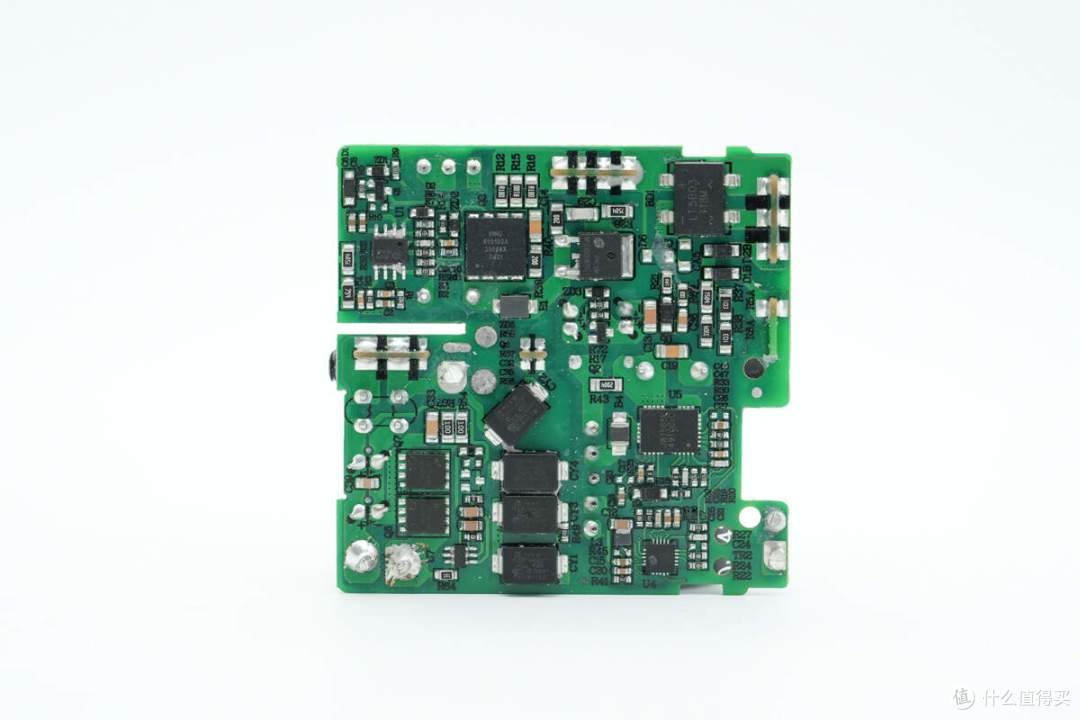

主板背面一览，上方区域设有整流桥以及PFC升压电路的PFC控制器、PFC升压开关管以及PFC整流管，下方区域设有开关电源电路的初次级控制器以及相应功率开关管，此外还有四颗贴片Y电容。

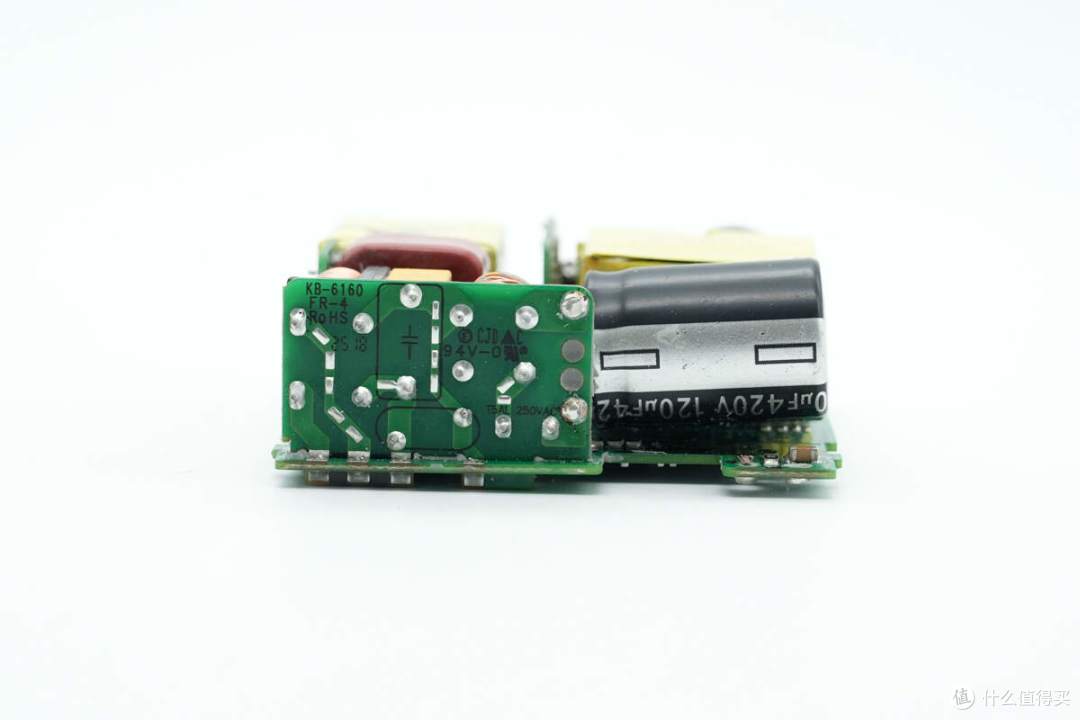

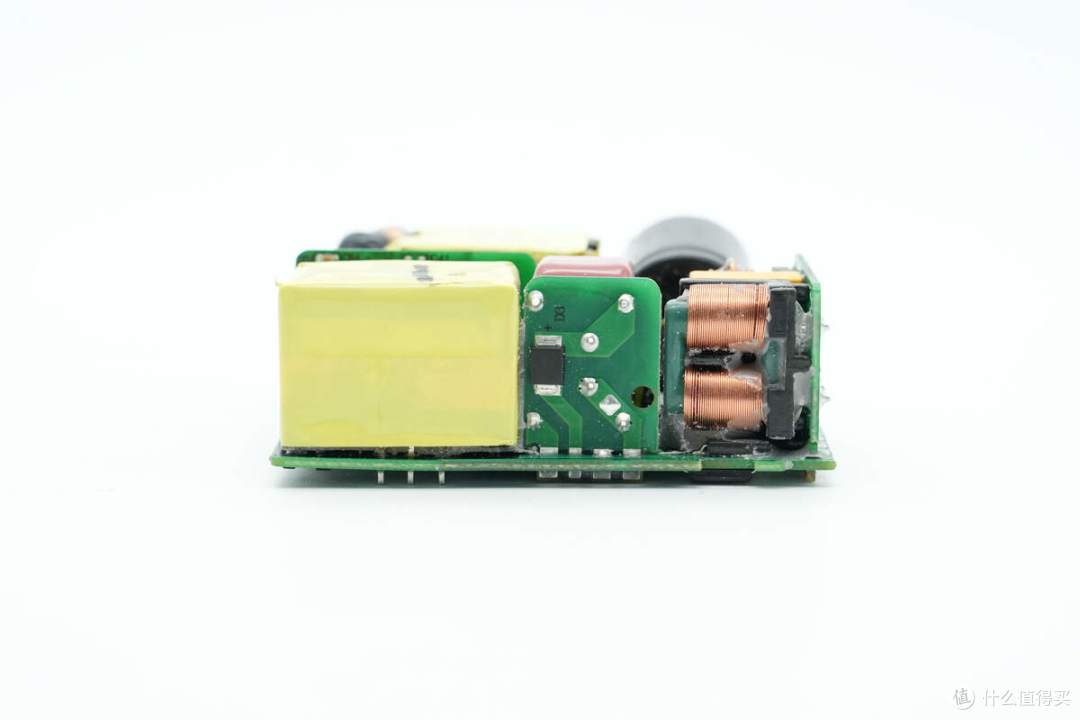

PCBA模块前端焊接小板，板子背面无器件。

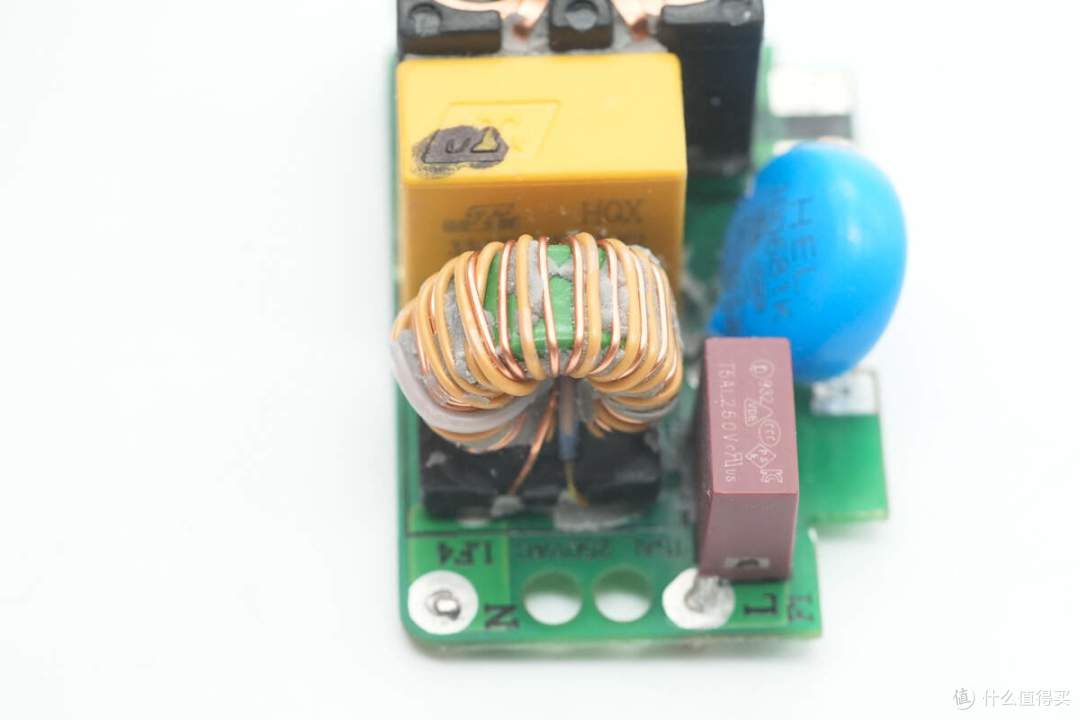

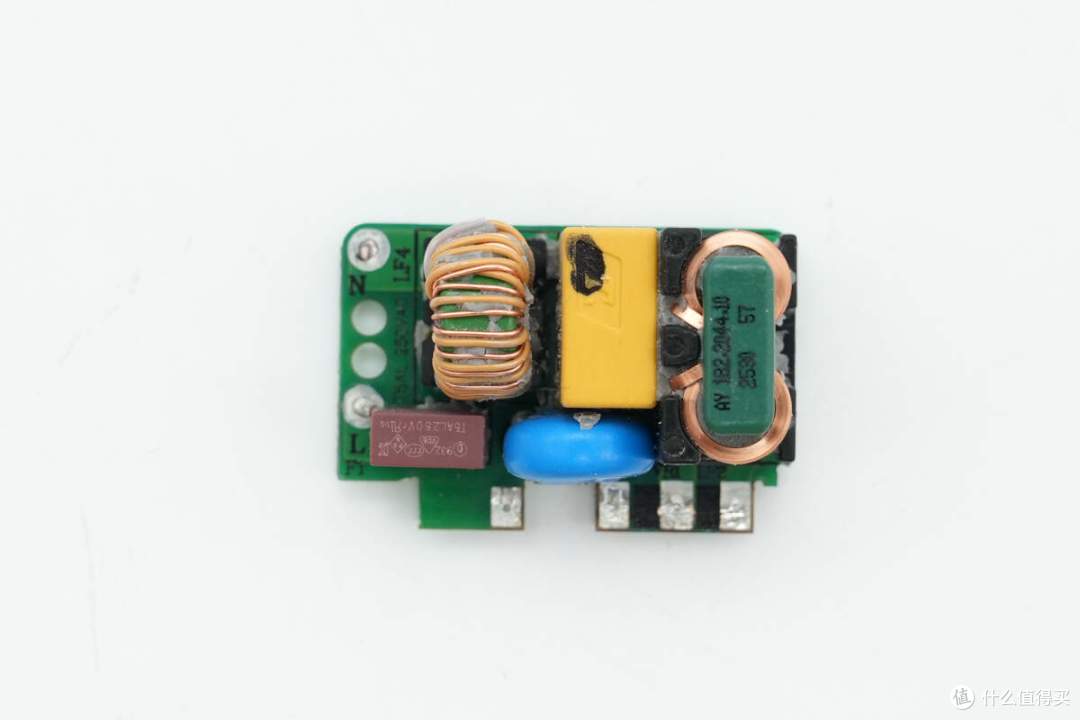

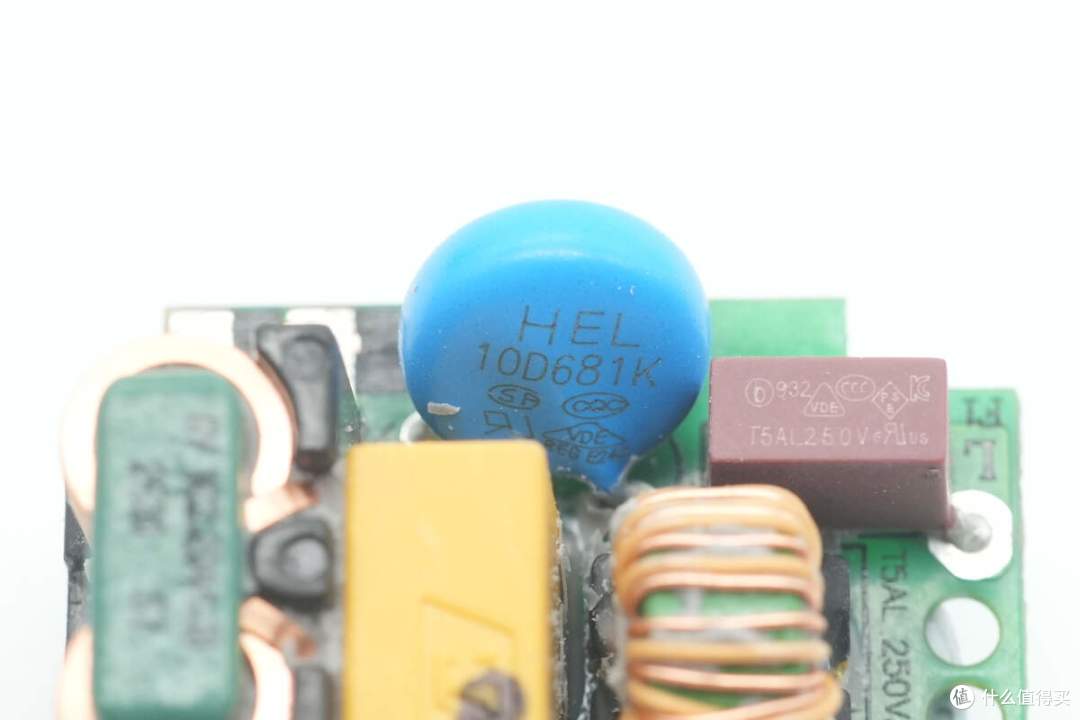

将小板拆下，正面焊接延时保险丝、压敏电阻、两级共模电感以及安规X2电容。

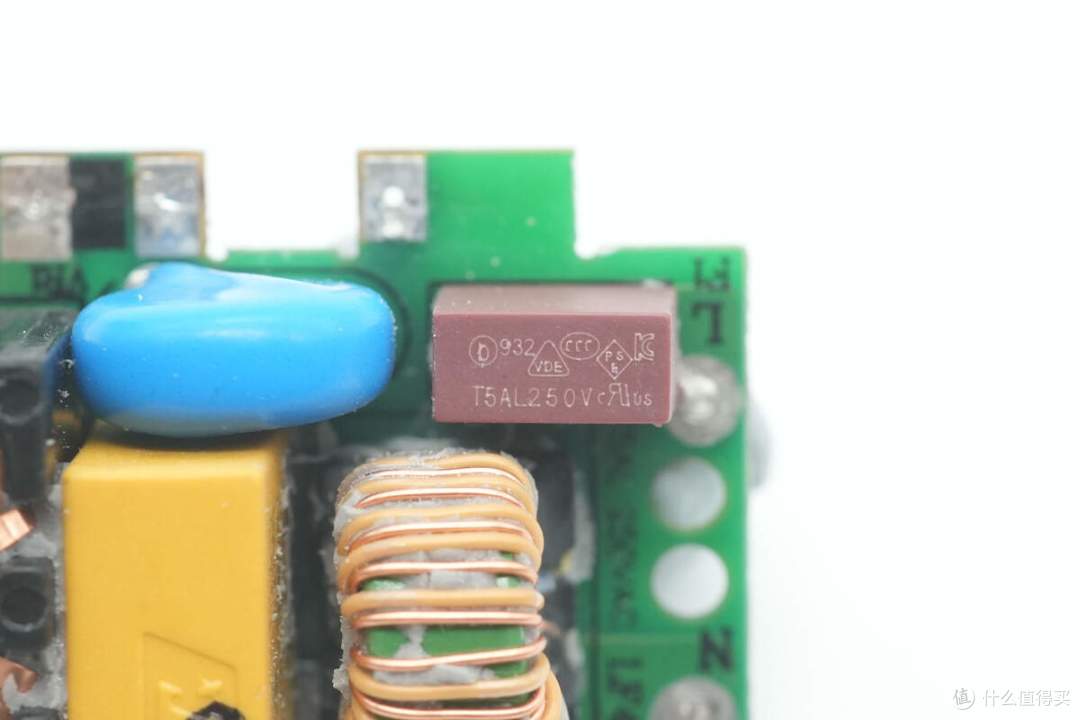

延时保险丝来自贝特电子，出料号932，规格为5A250V。

压敏电阻来自HEL鸿志，型号10D681K，用于浪涌过电压保护。

共模电感两级设计用于滤除EMI干扰，第一颗采用双线绕制。

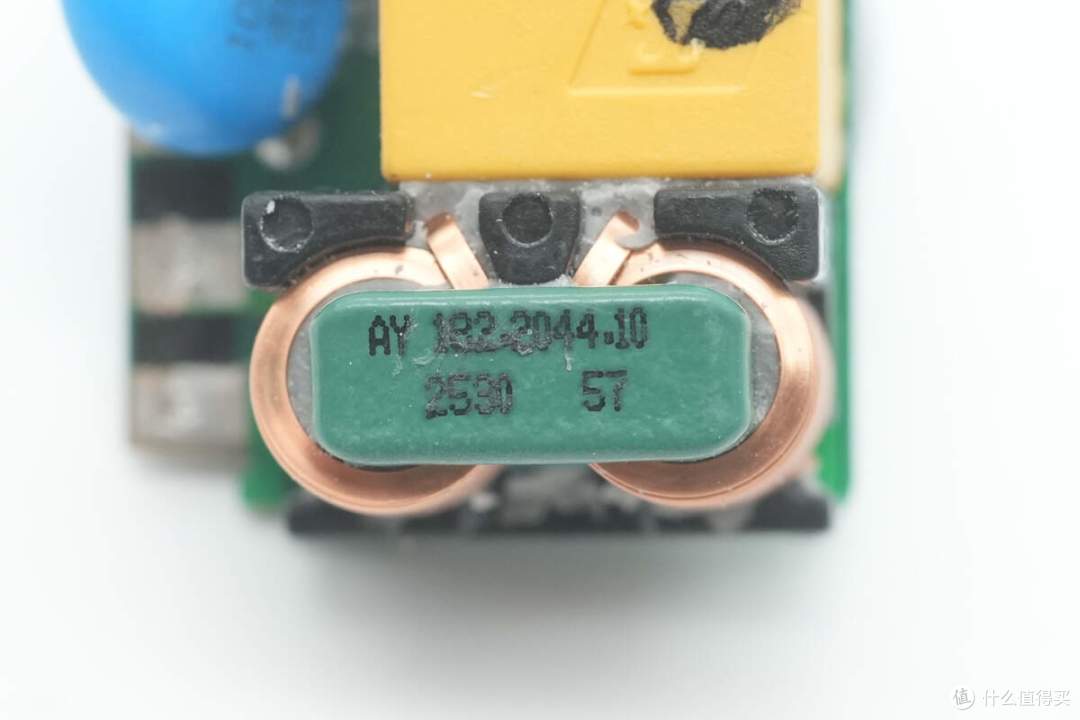

第二颗绿色磁芯，采用扁平铜带绕制。

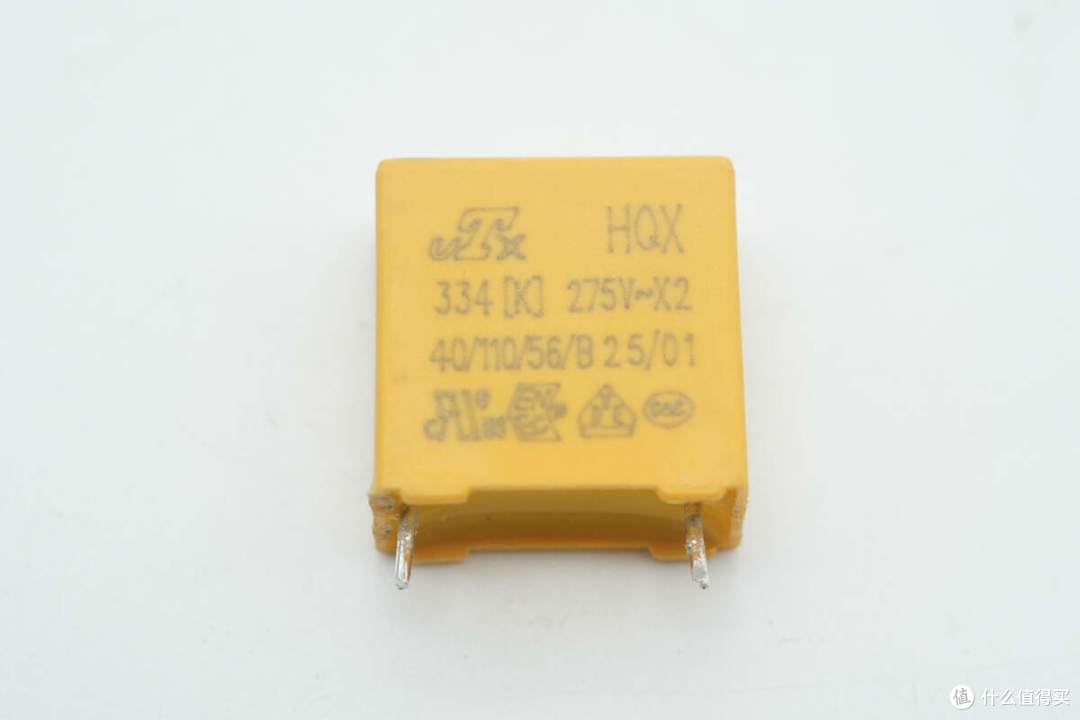

安规X2电容容量0.33μF。

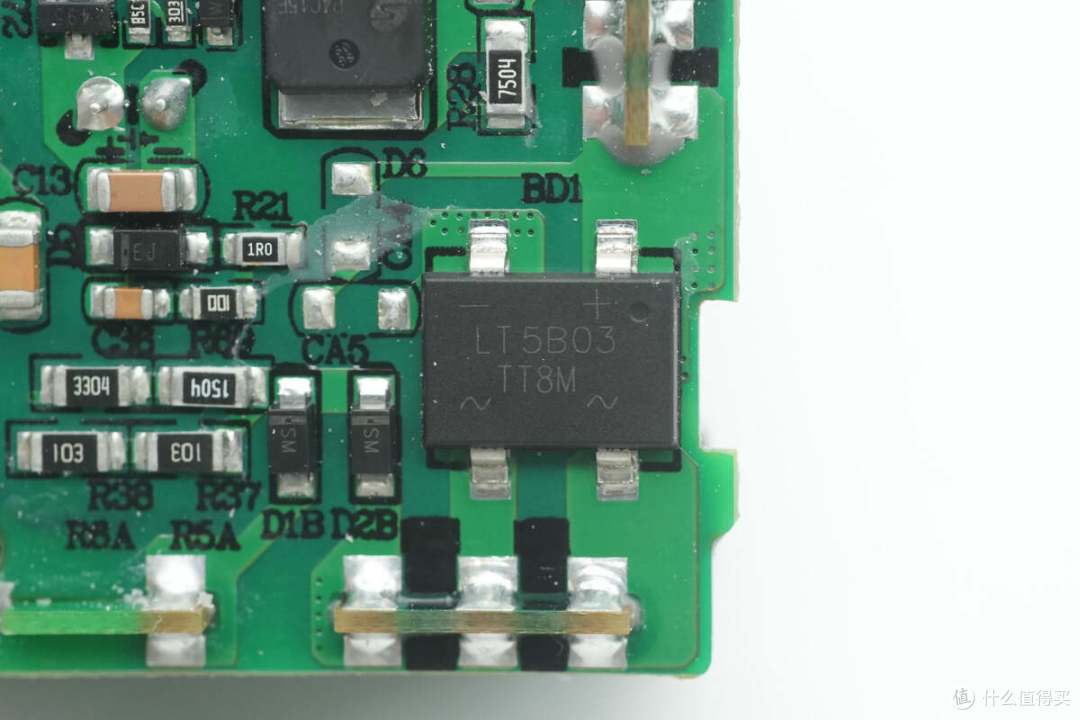

整流桥来自光宝，型号TT8M，规格为1000V 8A，采用HBS封装。

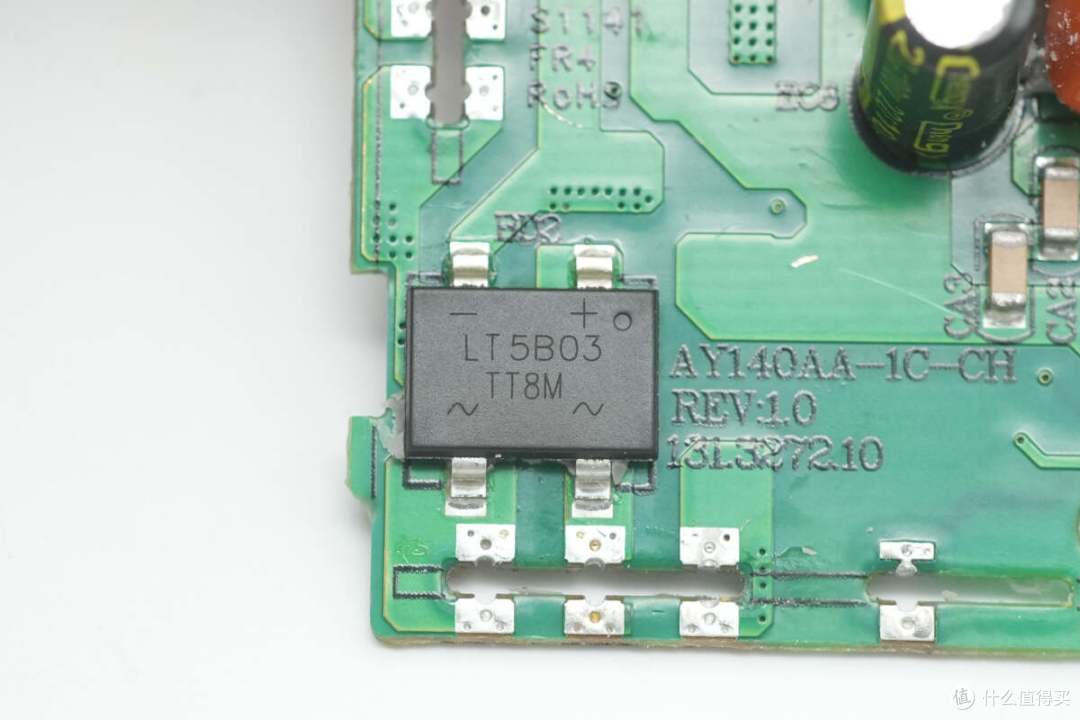

另一颗整流桥布局在主板背面，料号相同。

模块侧面焊接滤波小板和PFC升压电感，小板背面焊接一颗二极管。

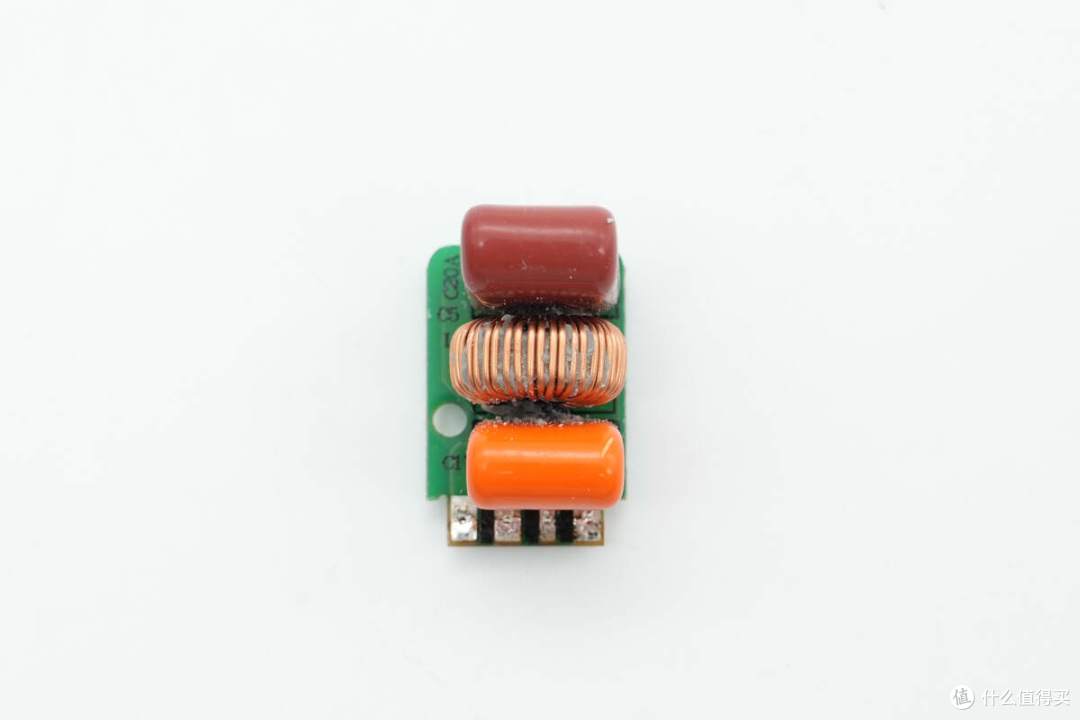

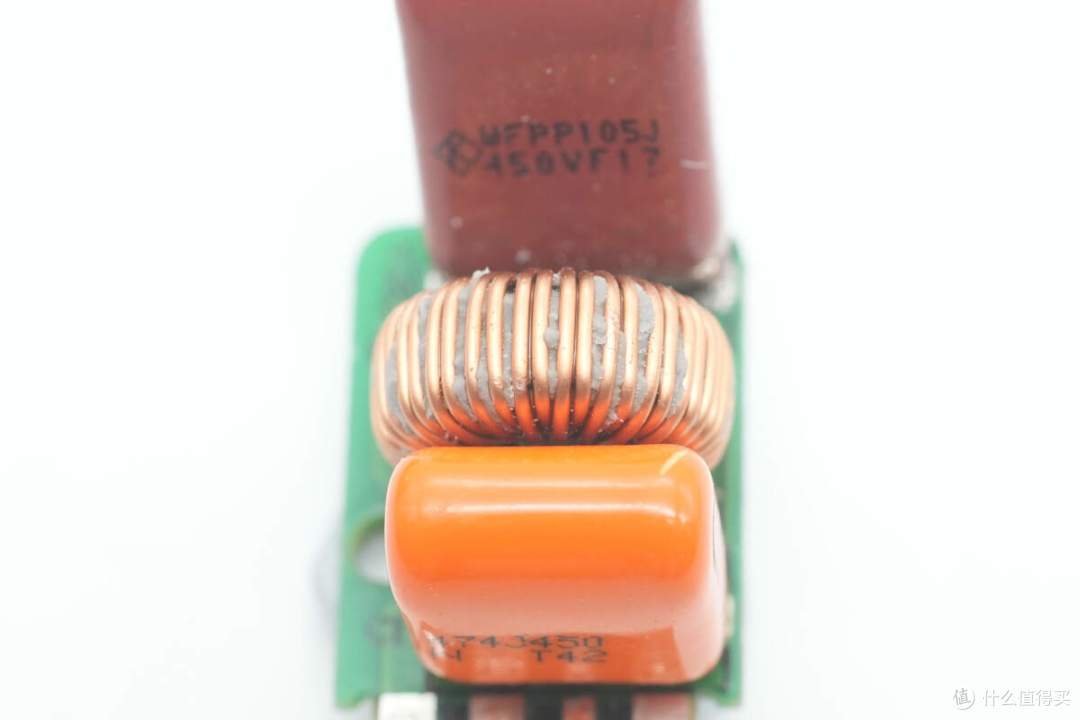

将小板拆下，正面焊接两颗薄膜滤波电容以及一颗滤波电感。

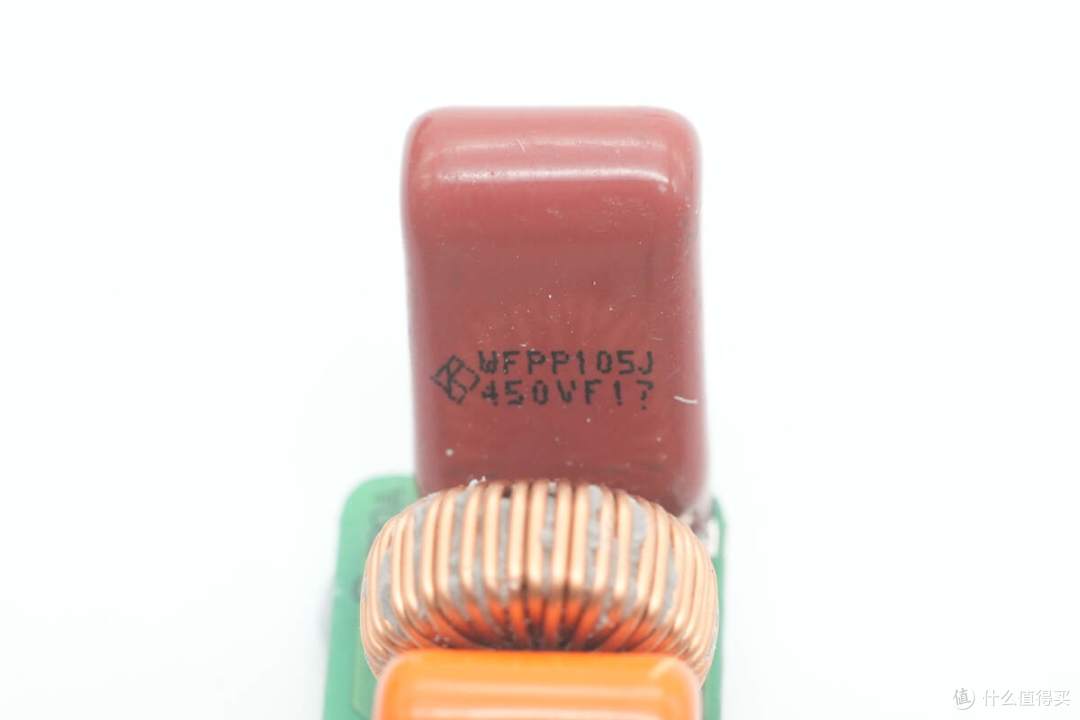

红色薄膜滤波电容规格为1μF450V。

滤波电感特写。

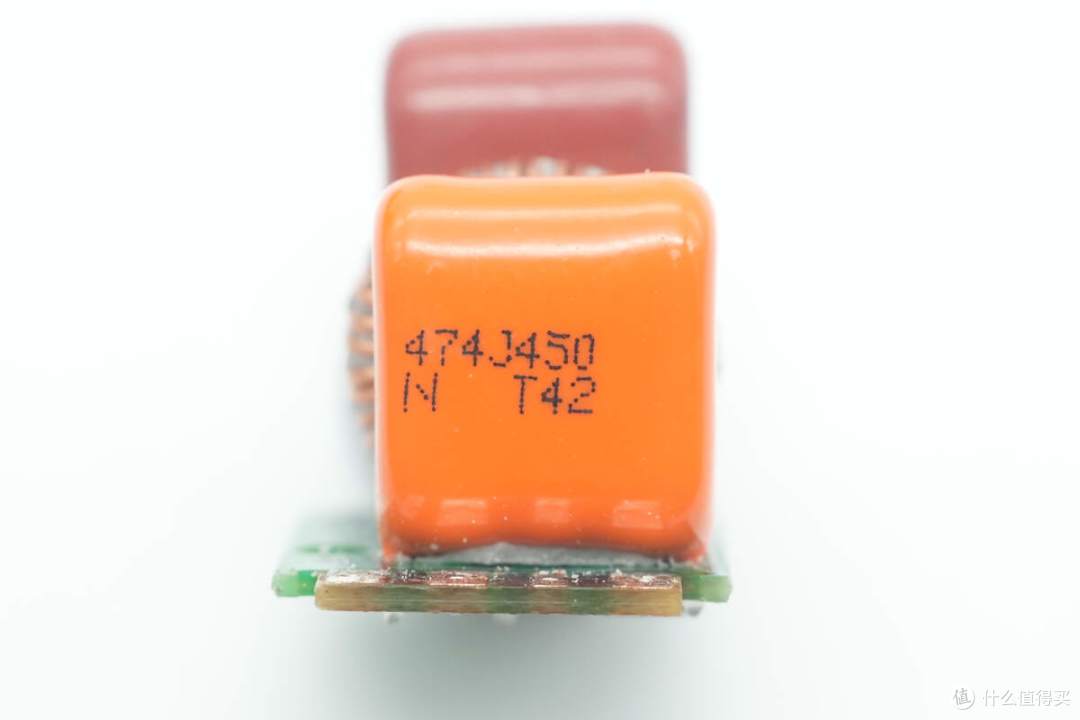

橙色薄膜滤波电容规格为0.47μF450V。

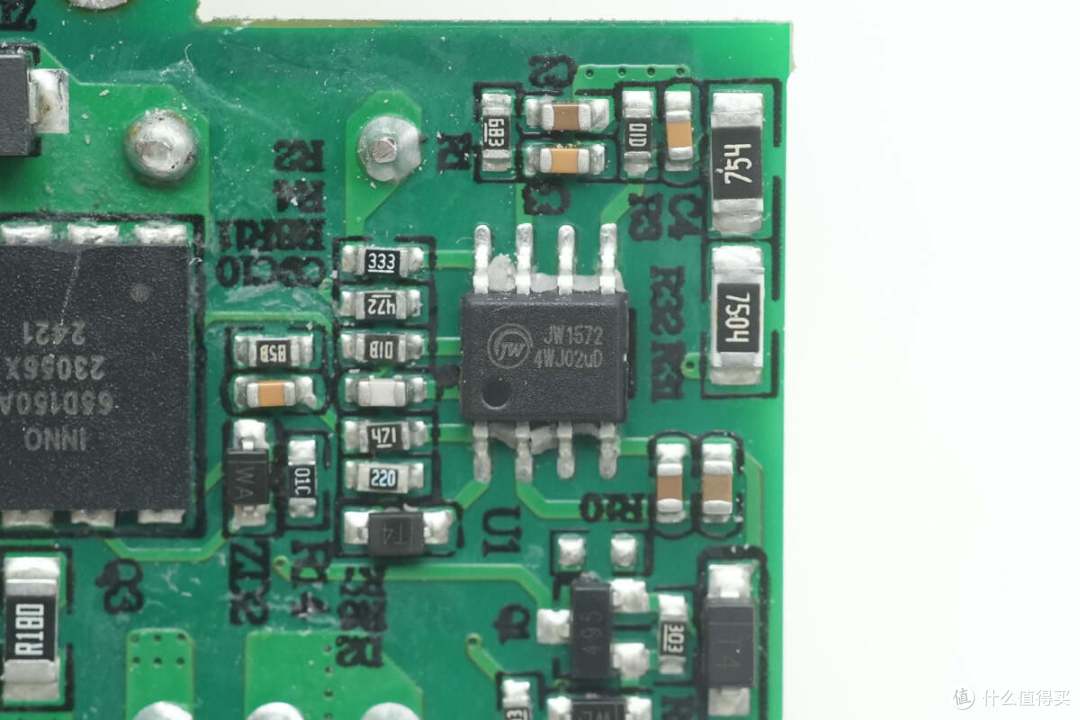

PFC控制器来自杰华特，型号JW1572，是一款升压式PFC控制器，具备高精度恒压输出，适用于单级功率因数校正。芯片采用恒定导通时间控制，确保高功率因数，无需输入电压检测电路，简化了系统设计并降低损耗。

芯片采用临界导通模式运行，降低开关损耗，提升EMI性能以及效率。芯片具备完善的保护功能，具备反馈开路保护，电流取样电阻短路保护，逐周期过流保护，反馈过电压保护以及过热保护等保护功能，适用于USB PD快充，液晶电视以及显示器应用。

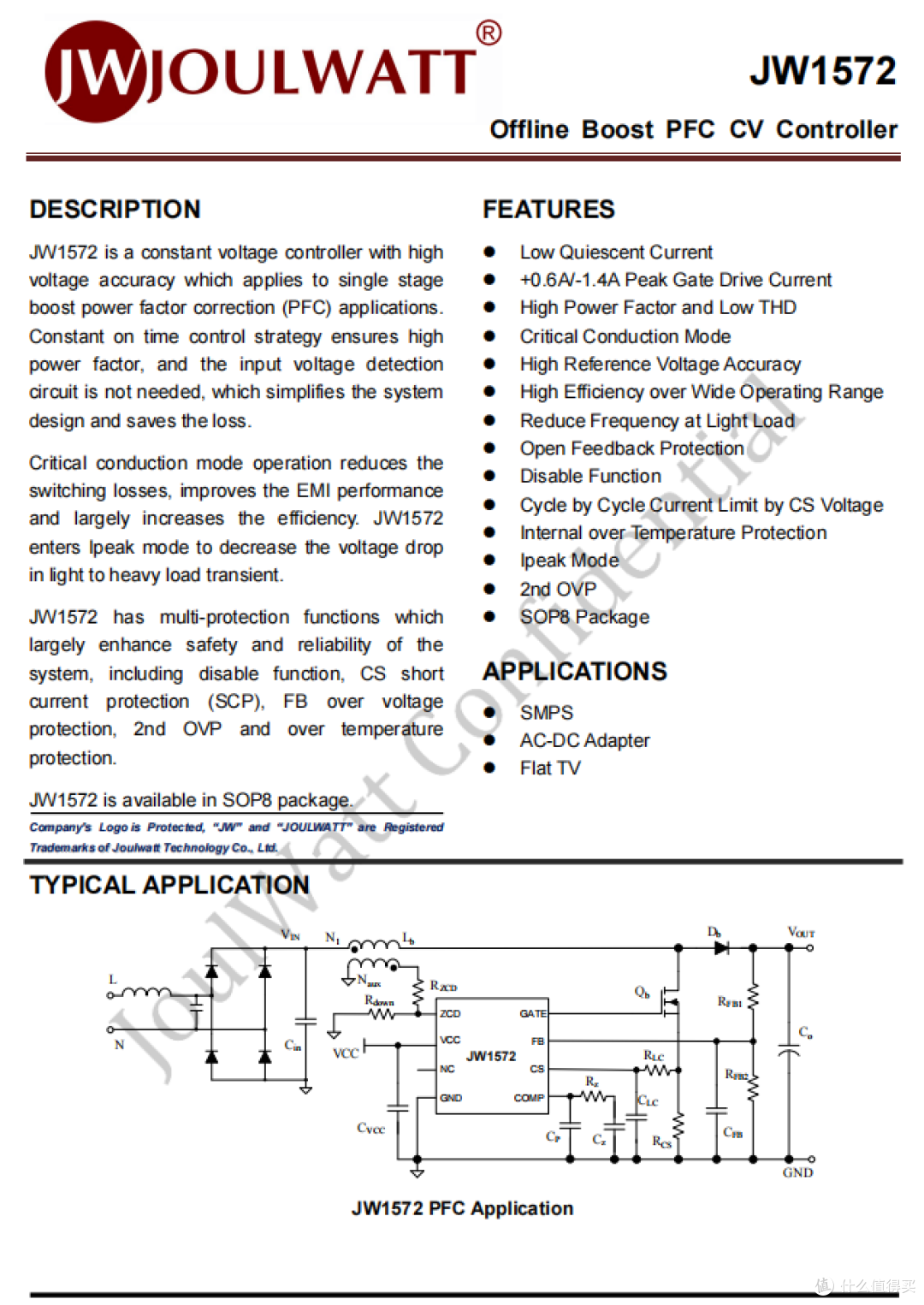

杰华特 JW1572 资料信息。

充电头网拆解了解到，杰华特JW1572此前还被小米140W氮化镓快充充电器、倍思100W伸缩线桌面充、飞利浦200W充电器、Aohi 140W 2C1A氮化镓充电器（青春版）、联想拯救者140W PD3.1氮化镓快充充电器等知名品牌产品采用过。

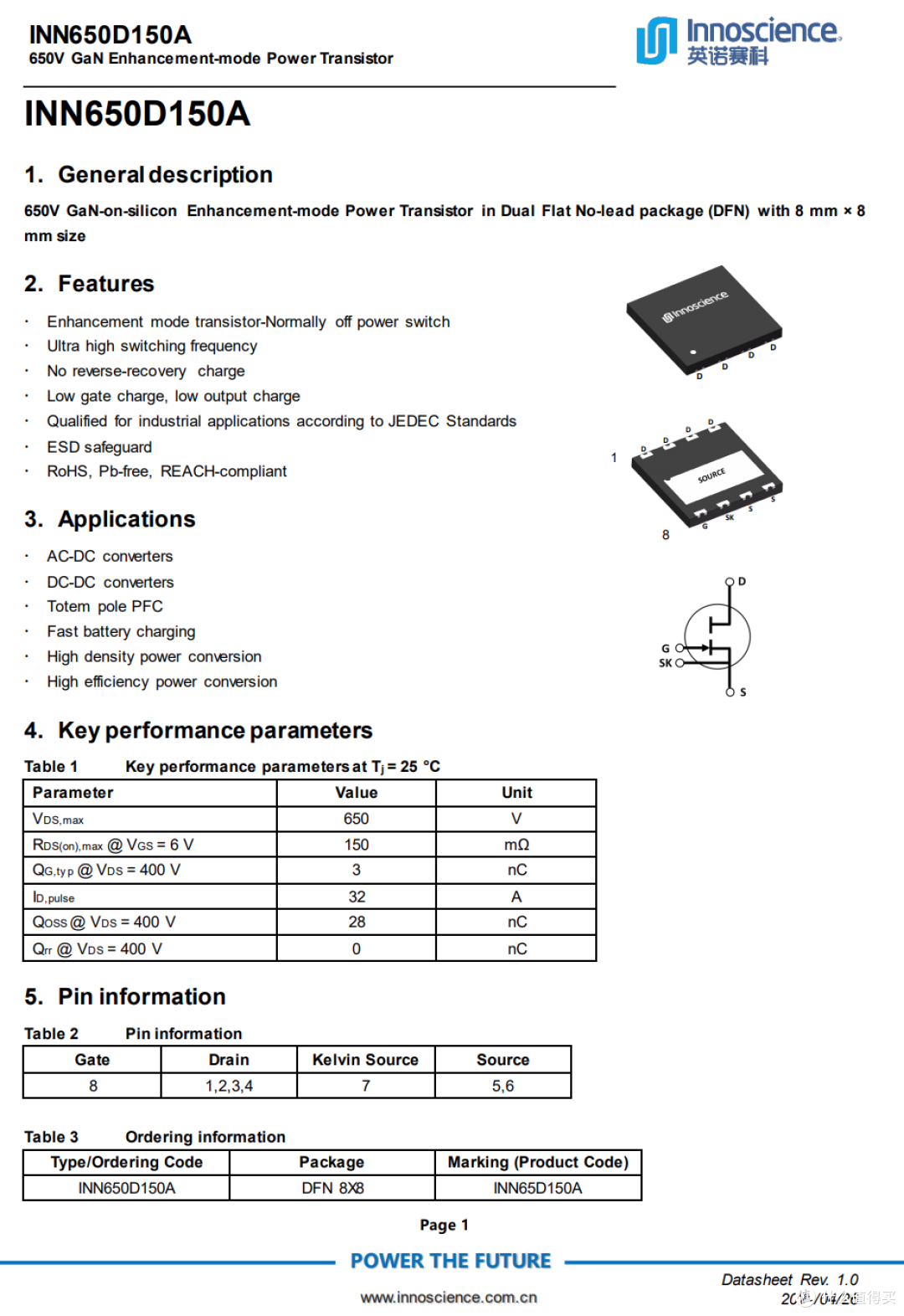

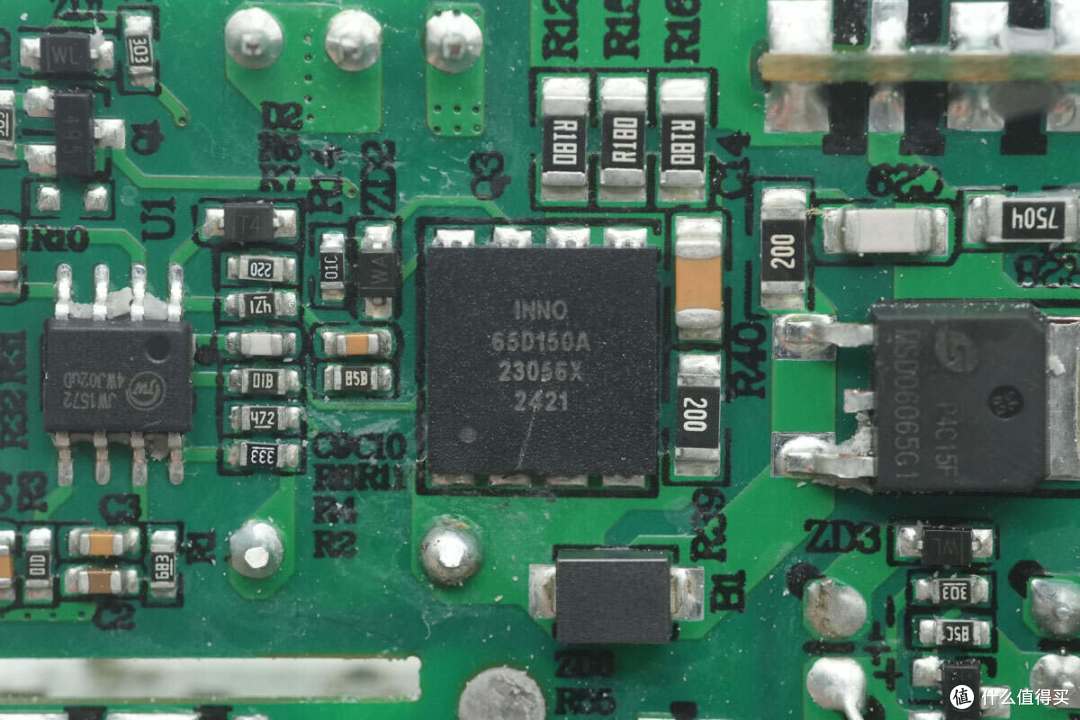

PFC升压开关管来自英诺赛科，型号为INN650D150A，是一颗耐压650V的氮化镓高压单管，瞬态耐压750V，导阻150mΩ，采用DFN8*8封装。INN650D150A支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规。

INN650D150A支持AC-DC，DC-DC转换器应用，支持图腾柱PFC应用，支持电池快充，高功率密度和高能效转换应用。

充电头网了解到，英诺赛科氮化镓芯片目前已被宁德时代、美的、疆海、三星、OPPO、VIVO、联想、雅迪、LG、华硕、安克、倍思、绿联等多家知名品牌和厂商所采用，应用于储能系统，家电，激光雷达，手机及笔记本电脑，快充和适配器等产品中，截至2024年12月，出货量已突破12亿颗。

PFC升压电感特写。

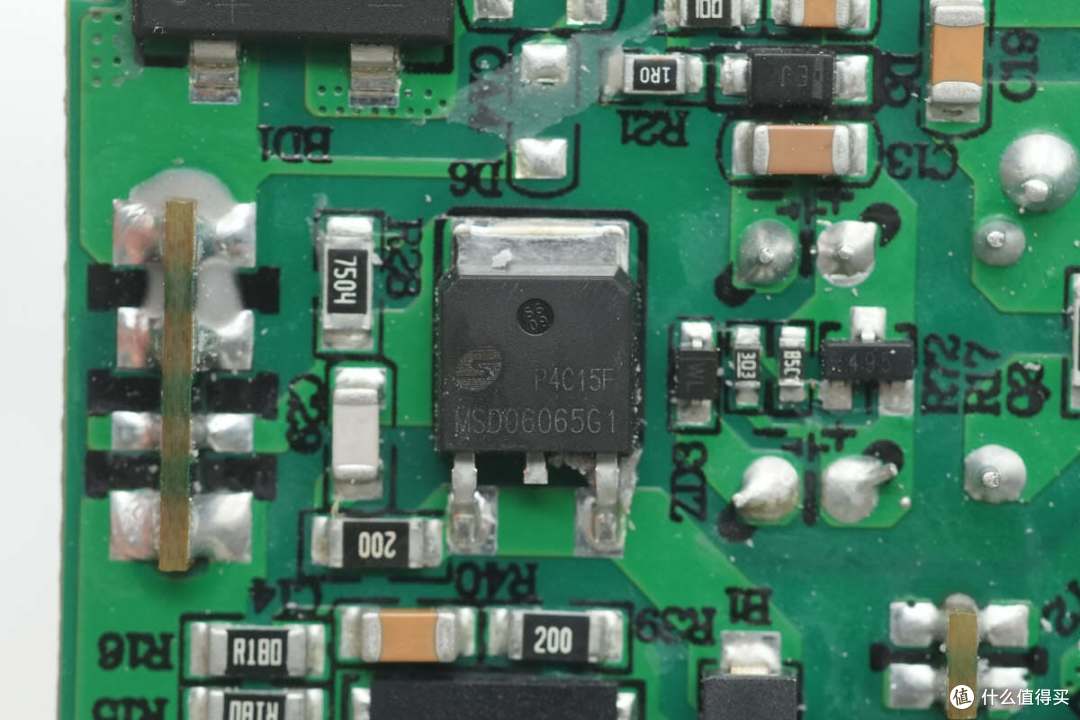

PFC整流管来自Msemitek美浦森，型号为MSD06065G1，是一颗650V耐压，150℃连续正向电流6A的碳化硅二极管，采用TO-252封装。

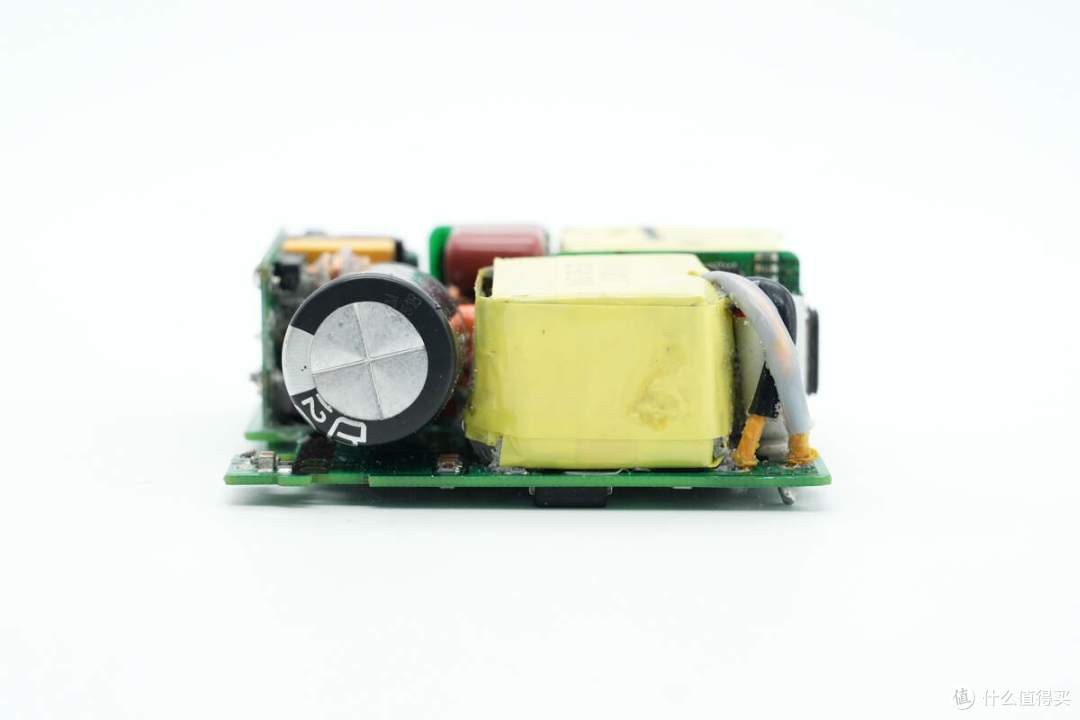

模块另一侧设有高压滤波电解电容以及变压器。

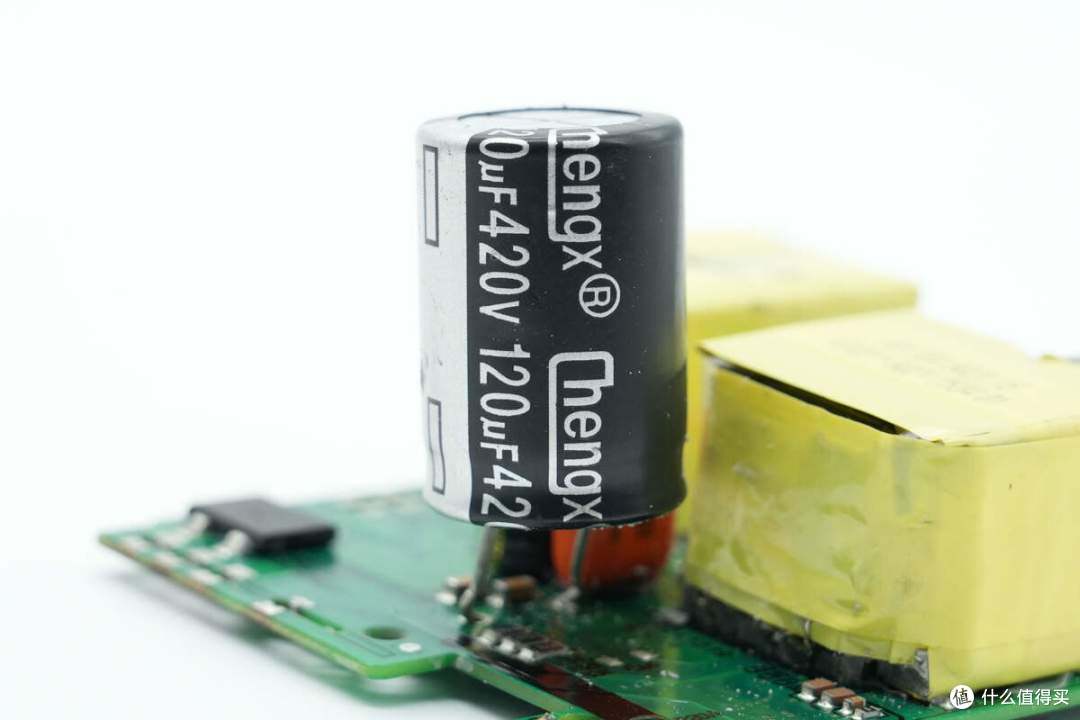

高压滤波电解电容来自ChengX承兴，规格为120μF420V。

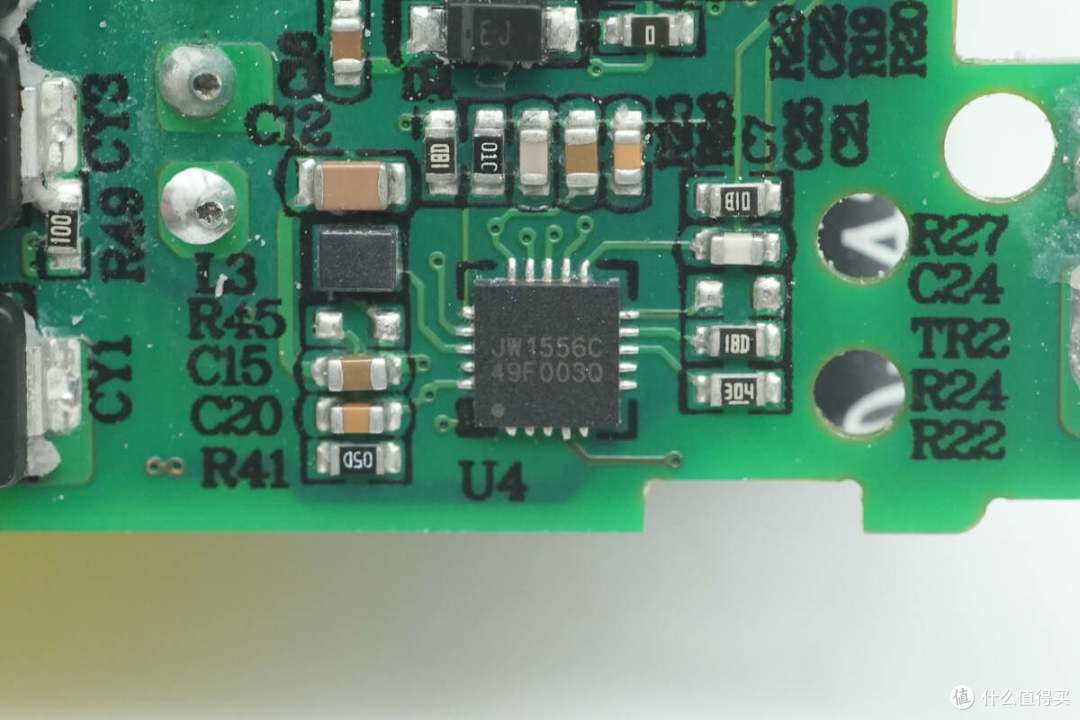

AHB控制器来自杰华特，型号JW1556，是一款非对称半桥反激式控制器，采用QFN4x4-20封装，适用于离线反激式转换器应用。芯片内部集成供电升压转换器，输入电压范围 2.5-38V，最高工作频率达1.5MHz，支持65-300W快充应用。

杰华特 JW1556 在重负载下工作在ZVS模式，支持Adaptive ZVS开关，实现效率最优化。在轻负载下工作在DCM模式，可提供主电源开关和辅助开关两路输出控制，支持高压启动、X电容放电、突发模式控制、可调线路补偿等功能。

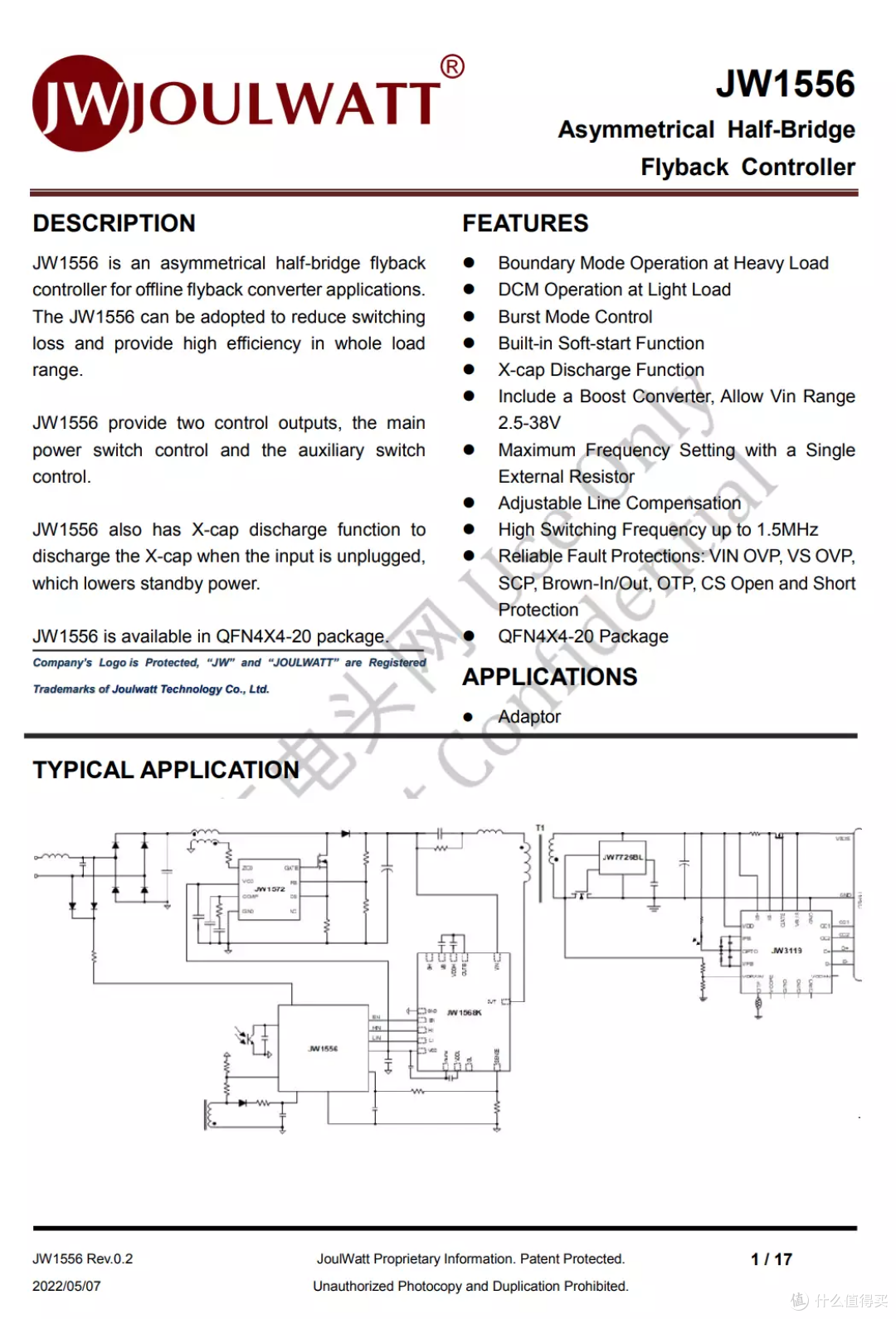

杰华特 JW1556 资料信息。

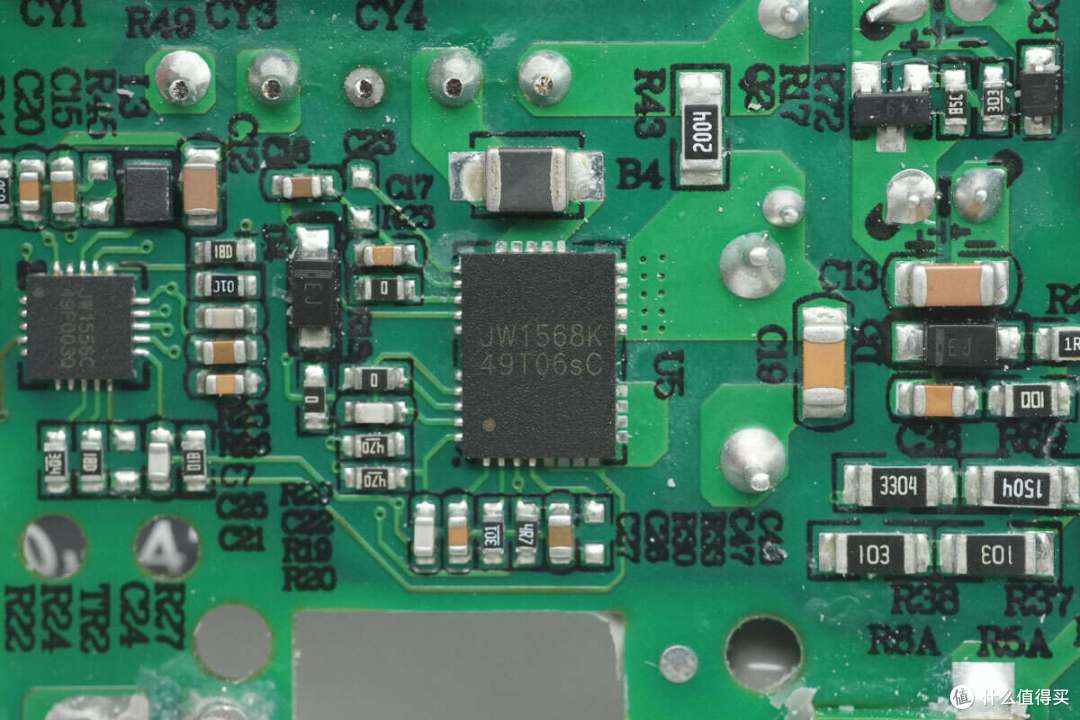

氮化镓半桥芯片采用杰华特JW1568K，芯片集成了一个门极驱动器和两个增强模式的GaN晶体管，使其在设计上更加简化，可大大降低系统复杂度。集成的功率GaN器件具有220mΩ的导通电阻和650V耐压。

JW1568K具有较低的静态电流与适应广泛的Vcc电压范围，并可确保内部上下管驱动匹配的准确性，有助于提高系统的性能和稳定性。集成的高侧Bootstrap简化了设计，支持高频操作，最高可达2MHz，在高性能应用中表现出色。

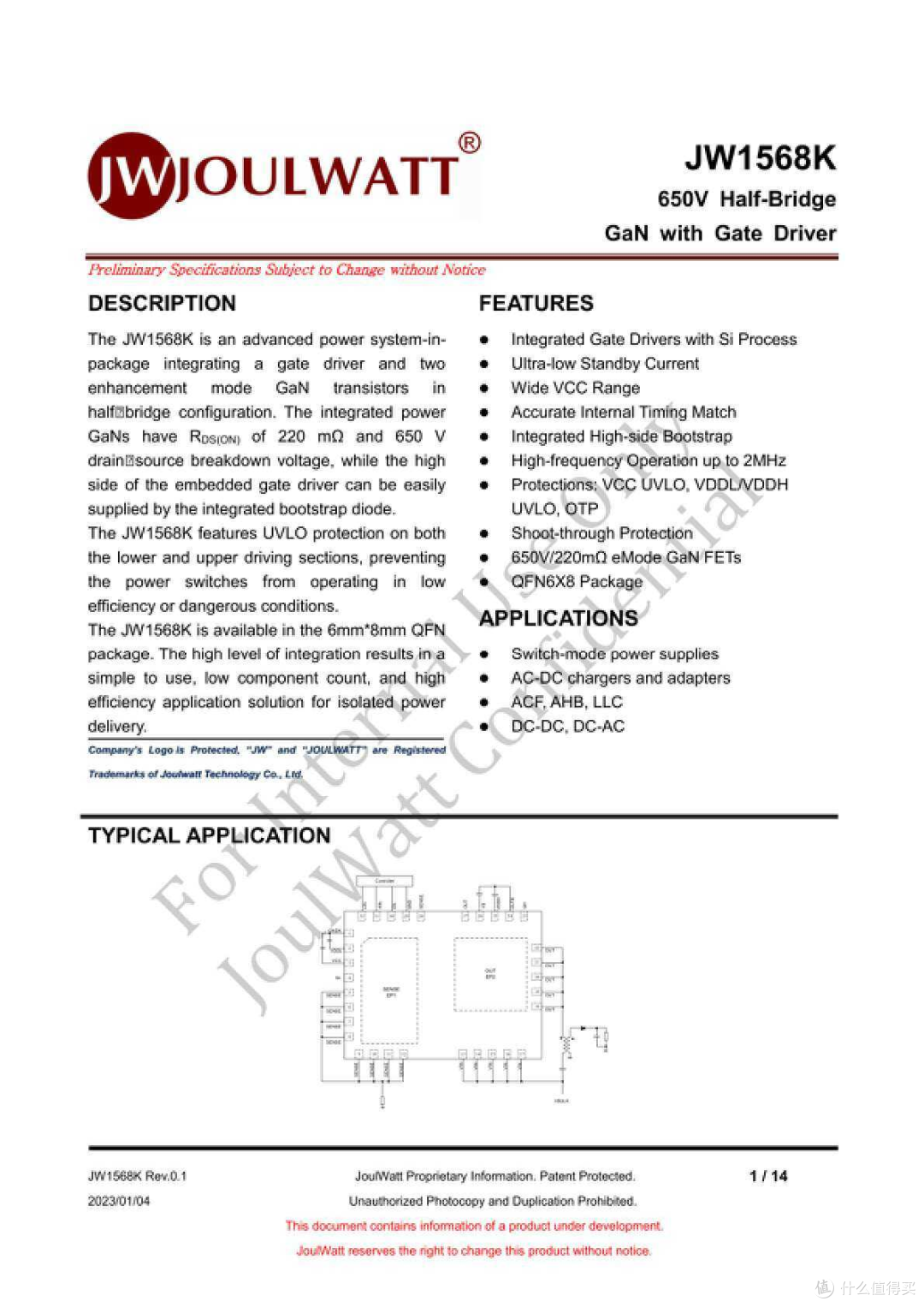

杰华特 JW1568K 资料信息。

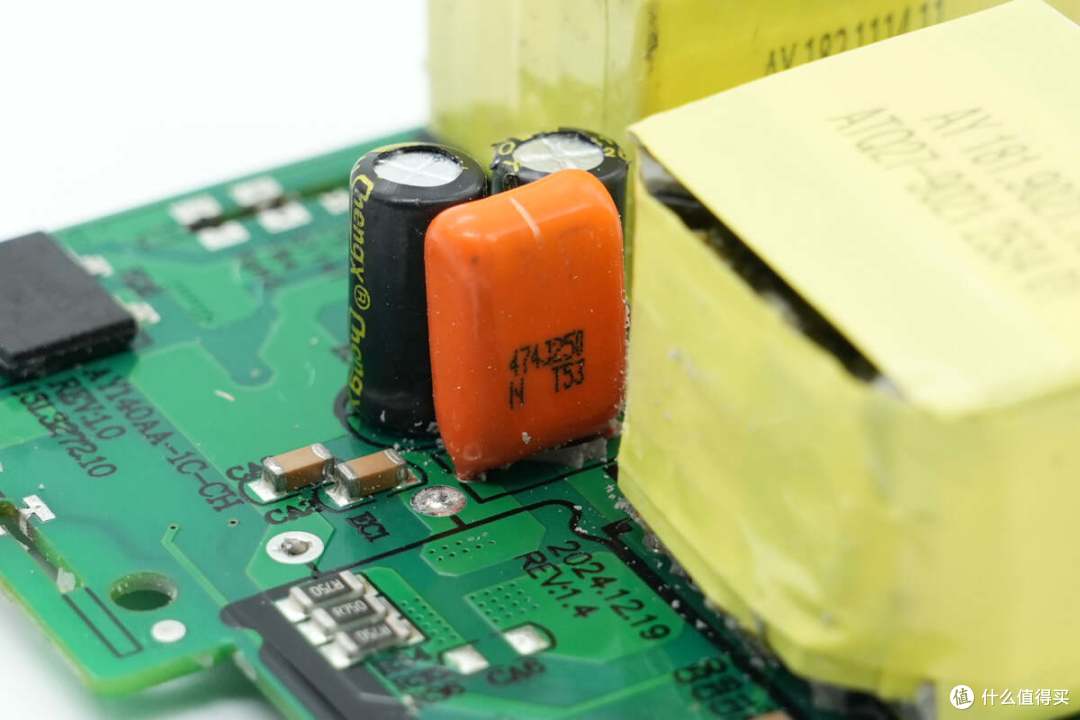

谐振电容规格为0.47μF250V。

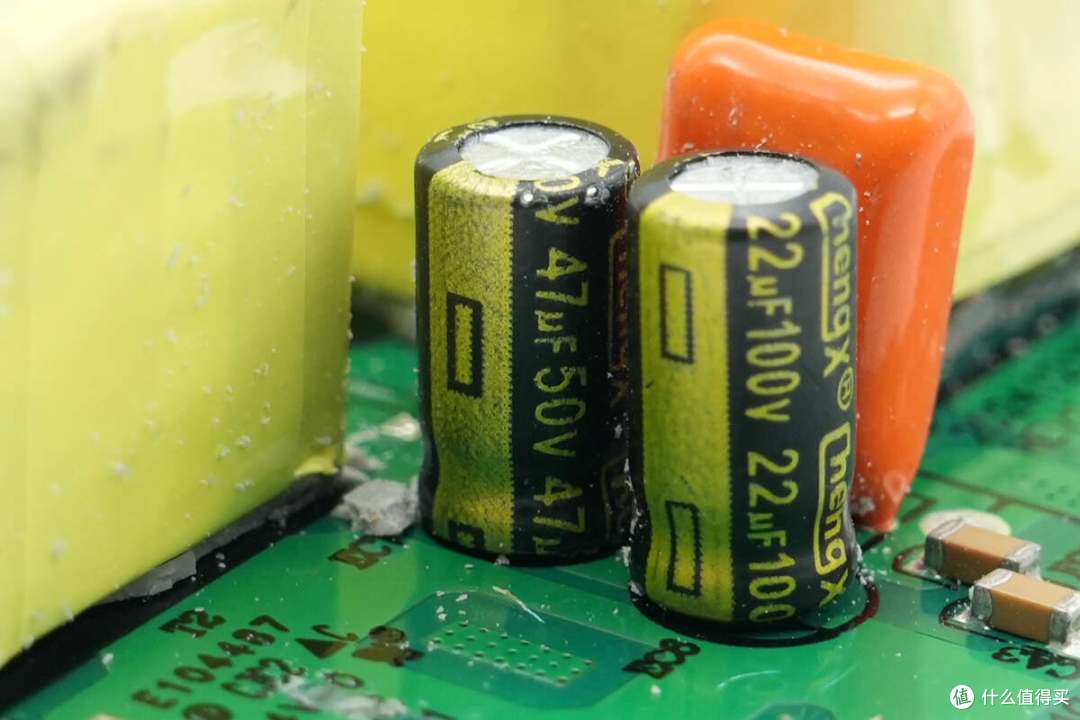

两颗主控芯片供电电容也是来自承兴，规格分别为47μF50V和22μF100V。

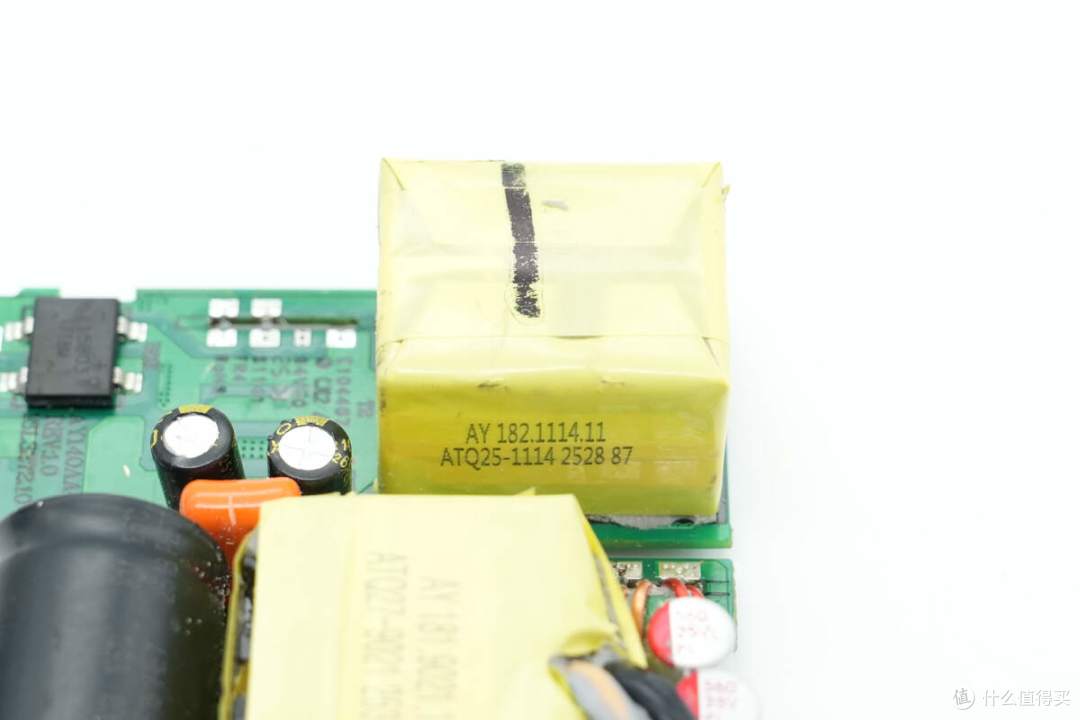

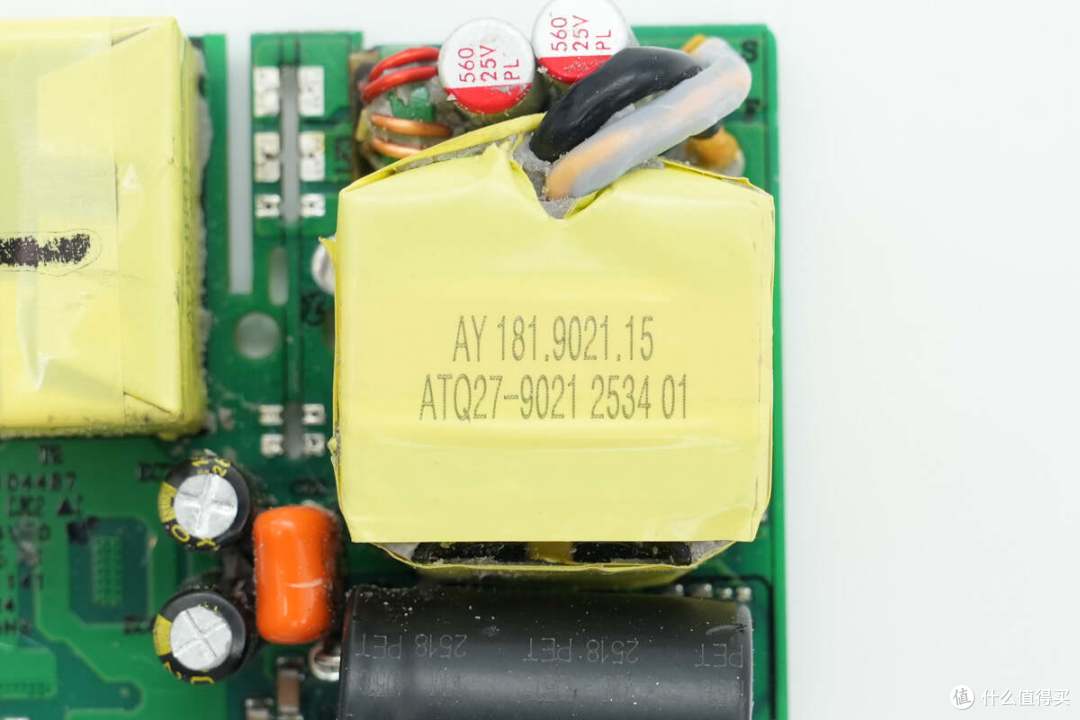

变压器特写。

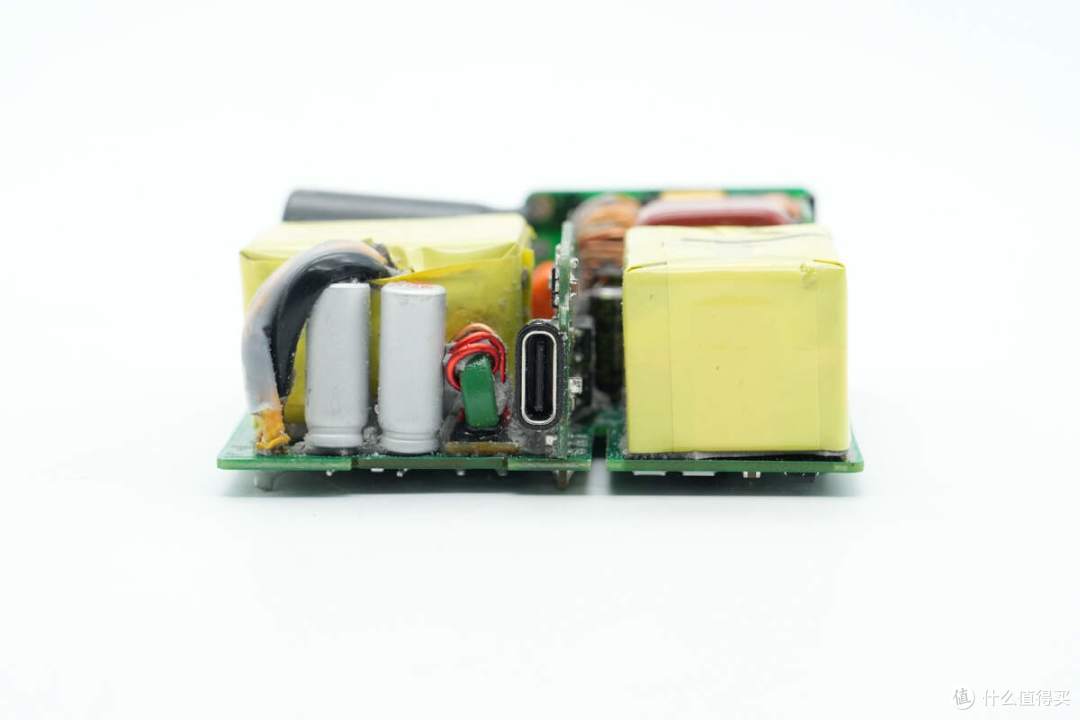

输出端一览，左侧区域设有滤波电感和两颗输出滤波固态电容，中间区域焊接协议小板。

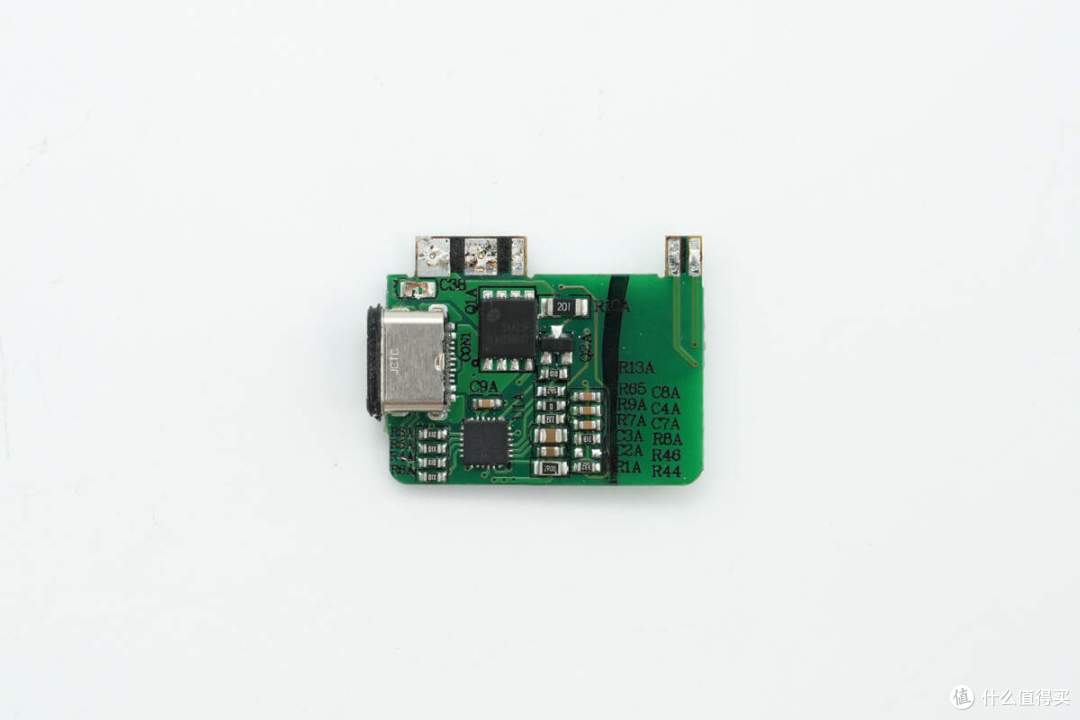

将USB-C接口母座所在小板拆下，正面设有协议芯片和输出VBUS开关管。

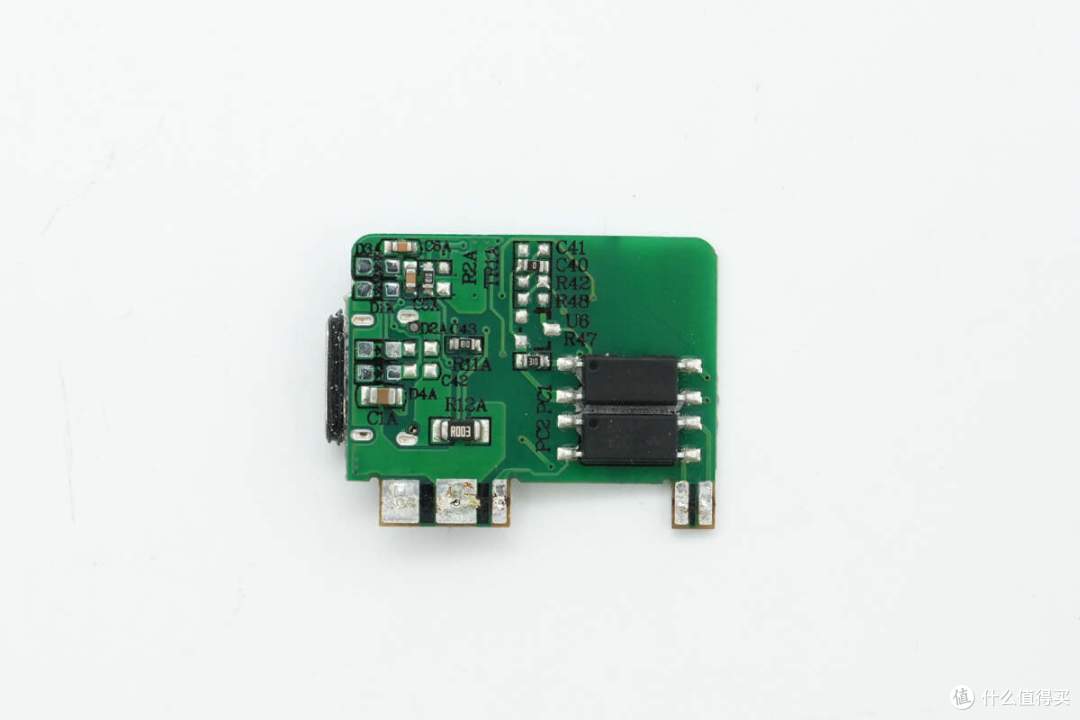

另一面设有两颗光耦。

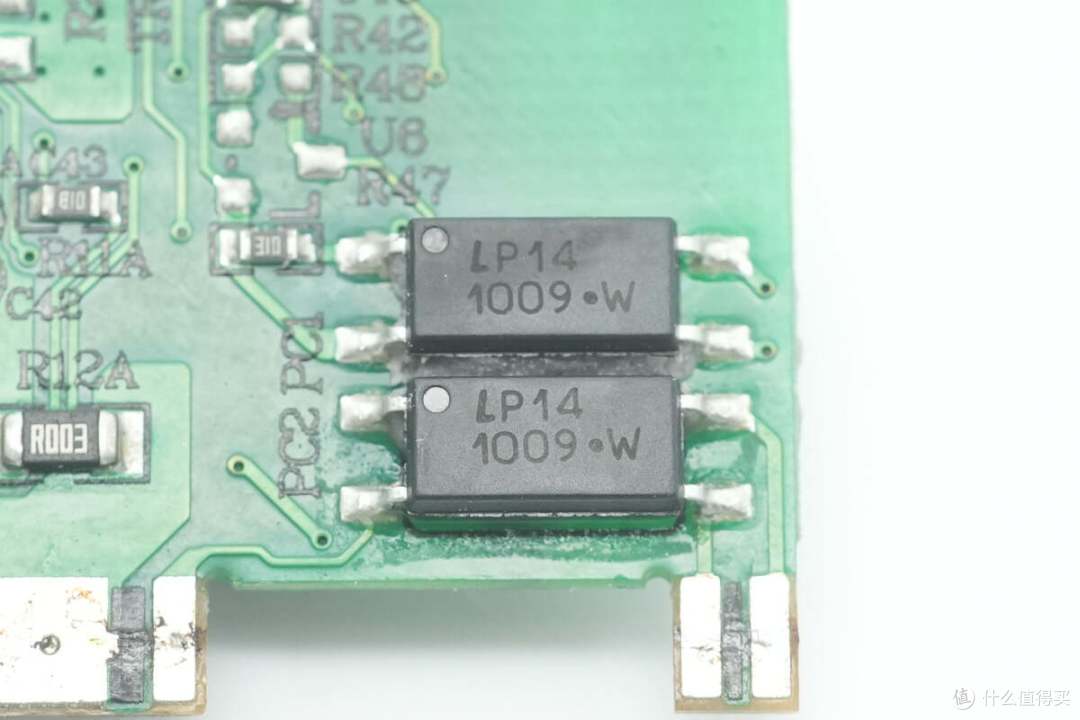

两颗1009光耦用于输出电压反馈和保护。

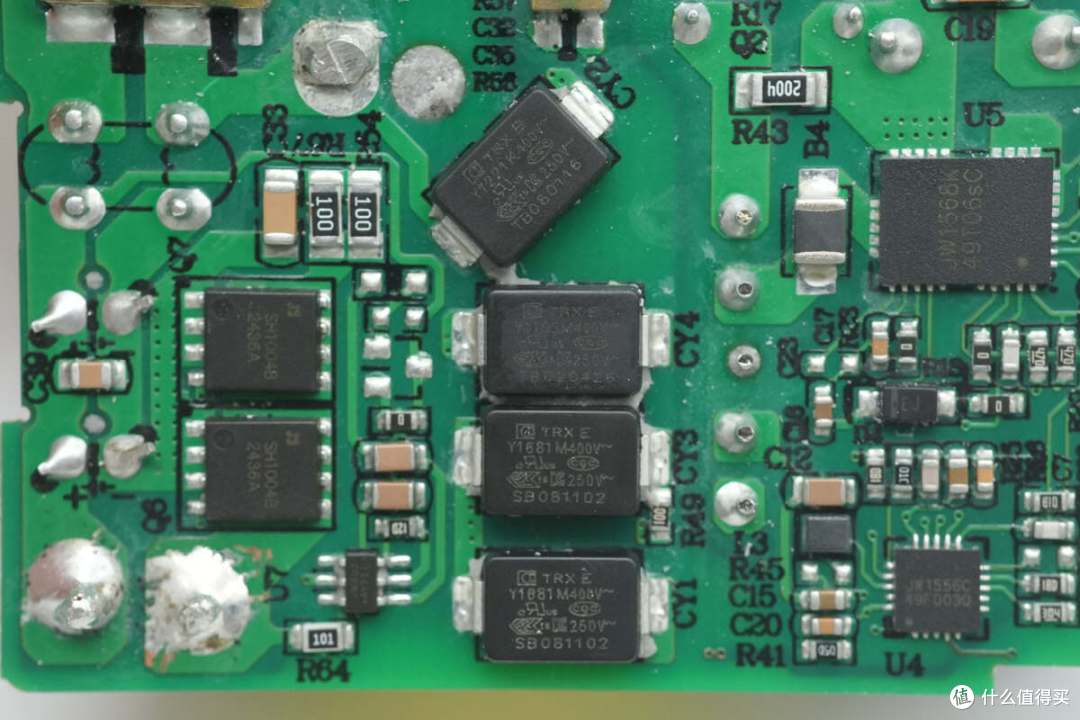

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号分别为TMY1221K、TMY1102M和TMY1681M。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

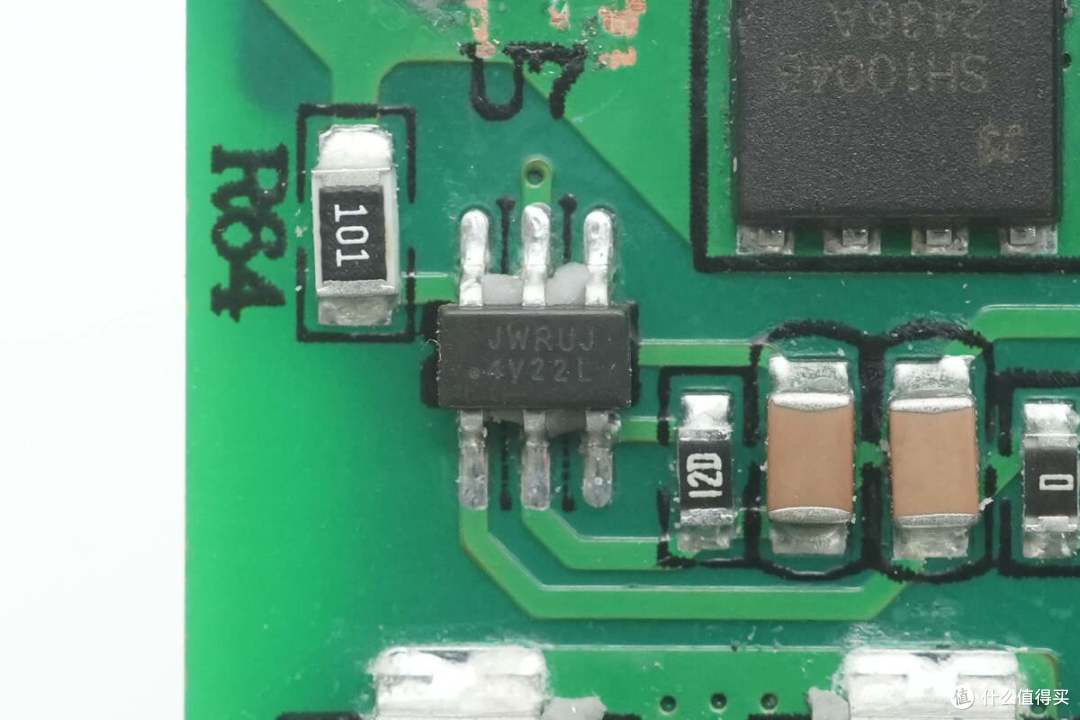

同步整流控制器来自杰华特，丝印JWRU，实际型号为JW7726H，支持ACF，AHB，DCM，QR和CCM反激工作模式，支持高侧和低侧应用，芯片支持直接由输出电压供电，具有极低的静态电流，具备快速驱动能力，用于CCM运行模式。

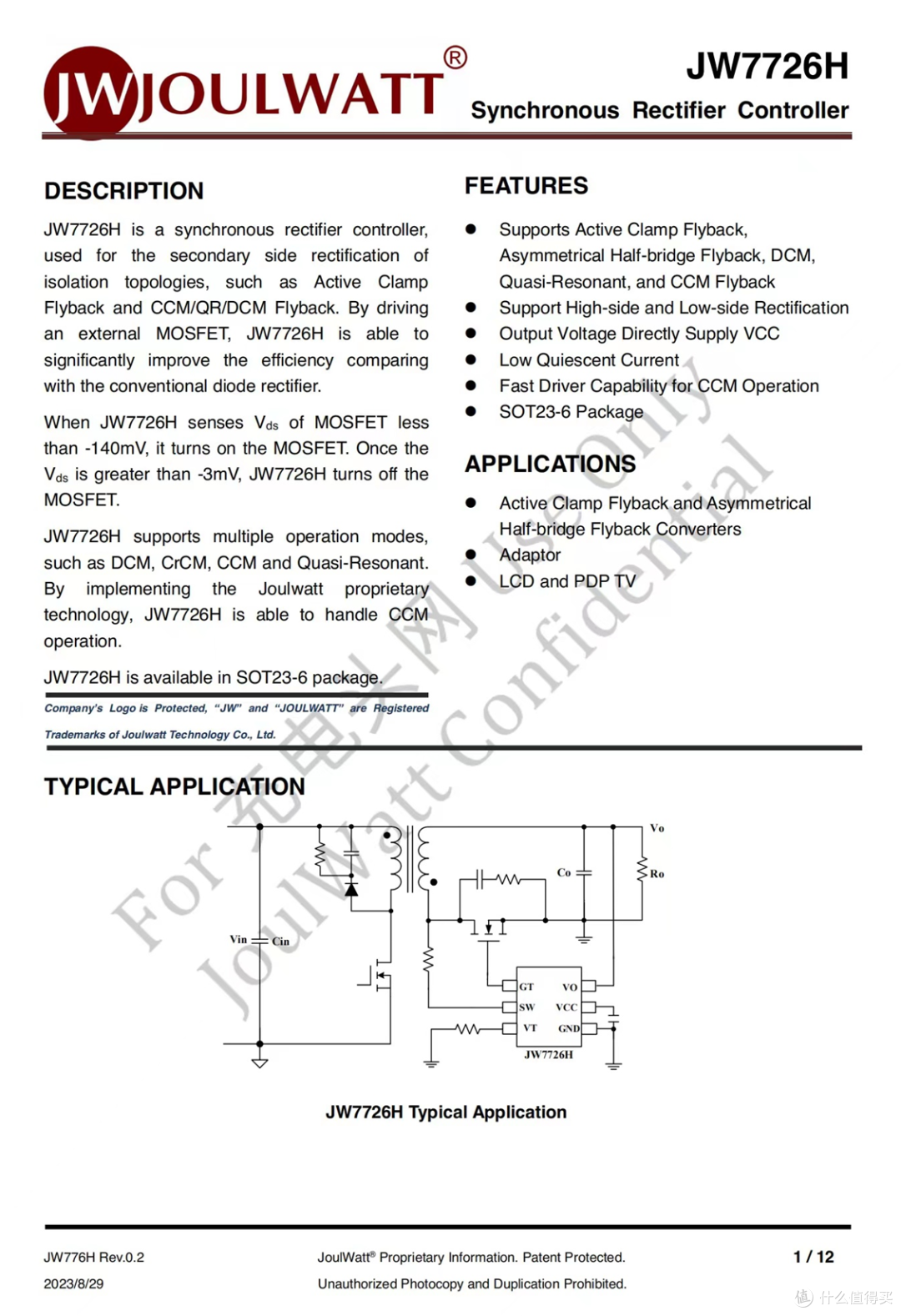

杰华特 JW7726H 资料信息。

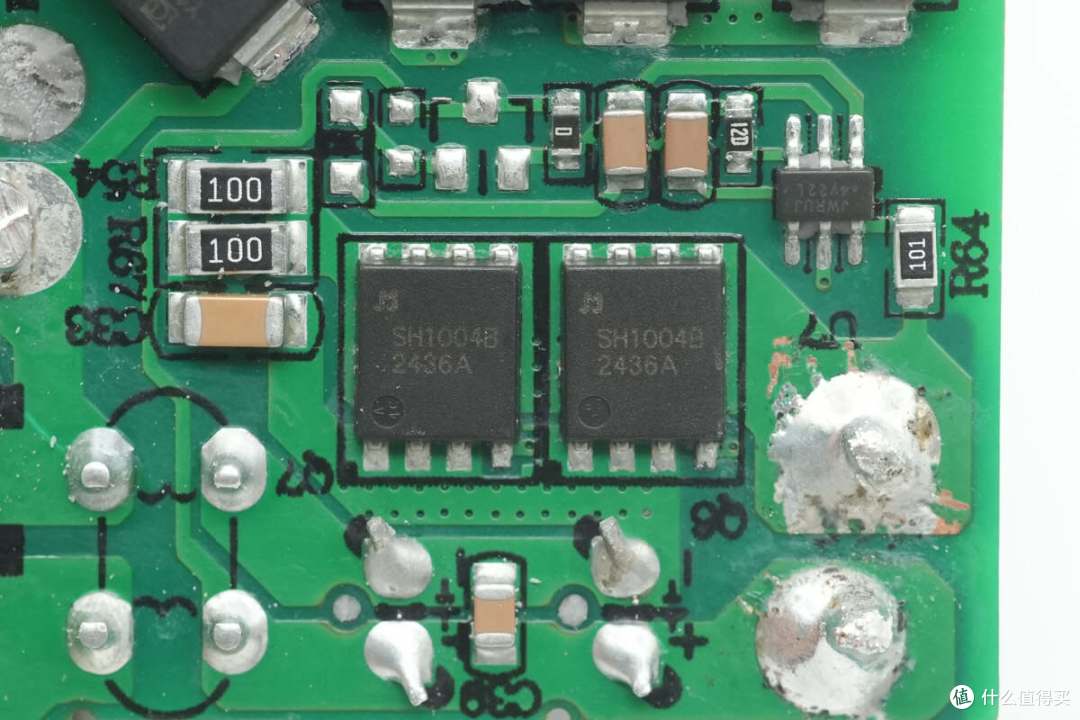

同步整流管来自JJM捷捷微电，型号JMSH1004BG，NMOS管，耐压100V，导阻3.3mΩ，采用PDFN5*6-8L封装。

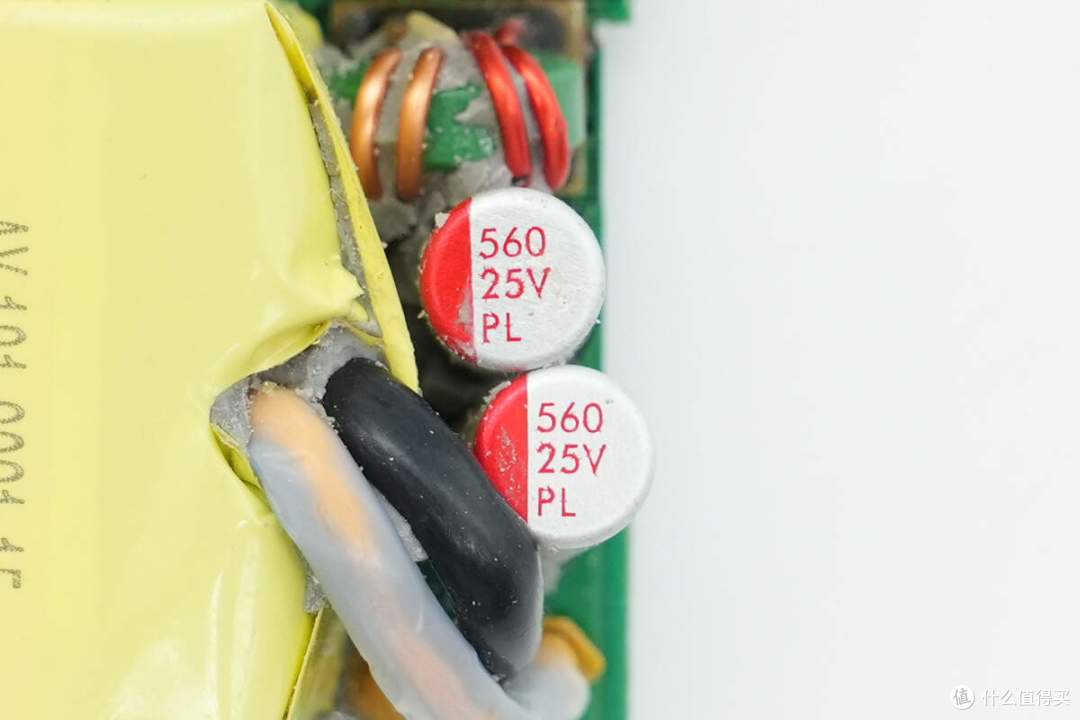

两颗输出滤波固态电容规格均为25V560μF。

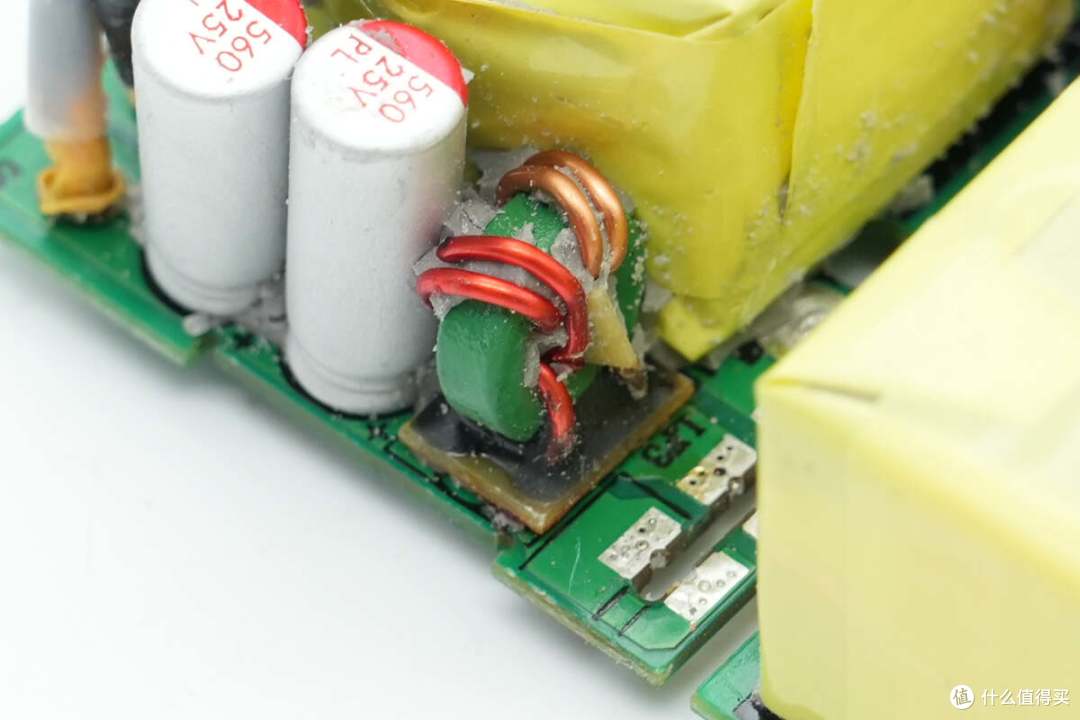

滤波电感特写。

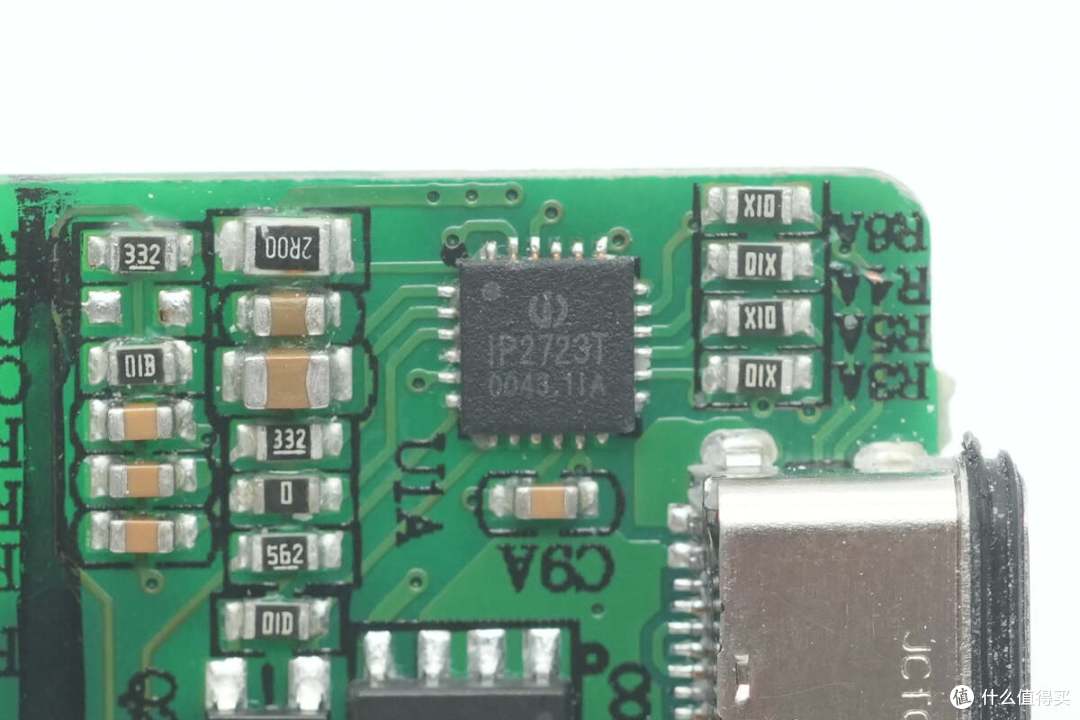

协议芯片来自英集芯，型号IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。

可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

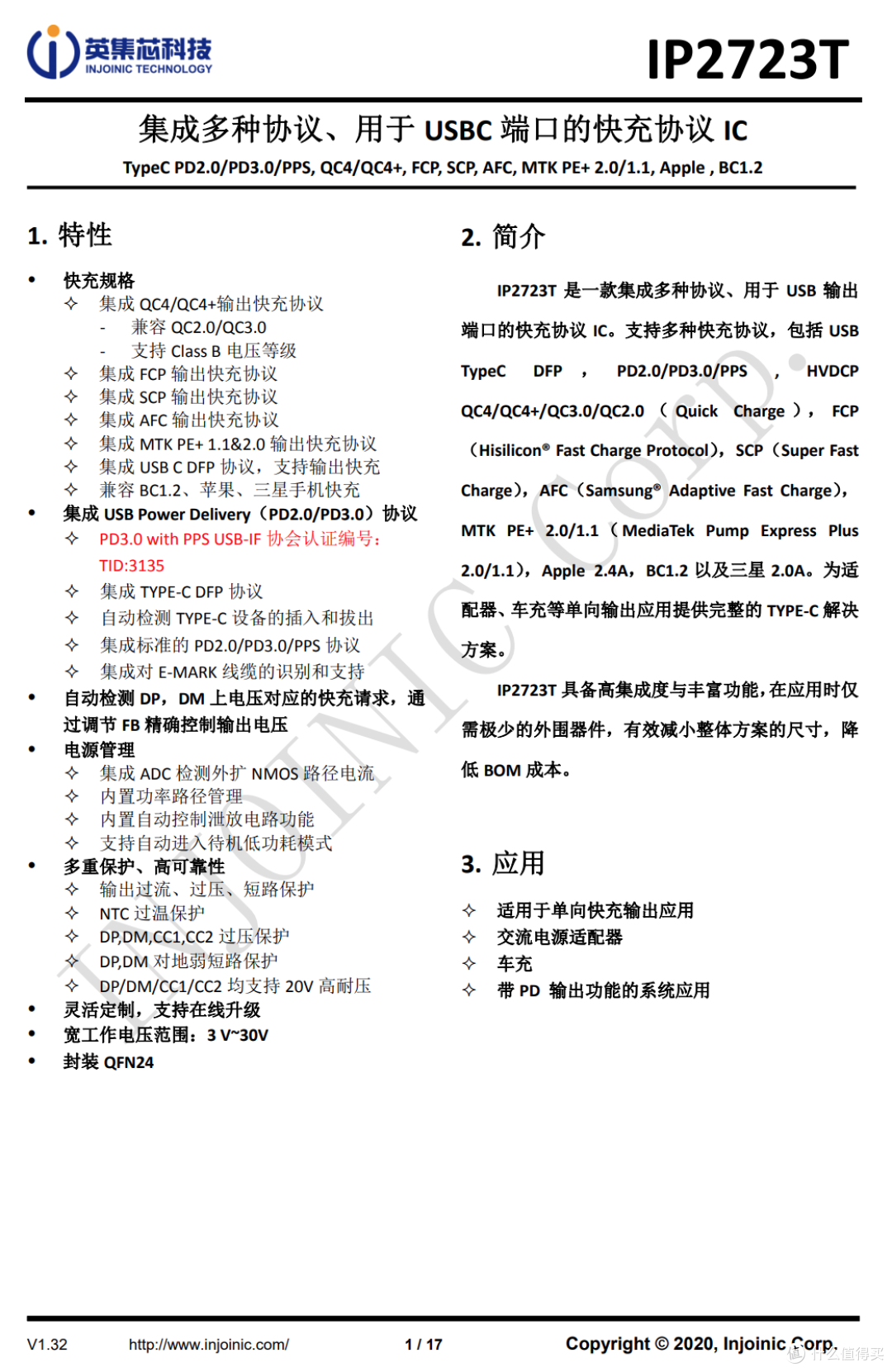

英集芯IP2723T资料信息。

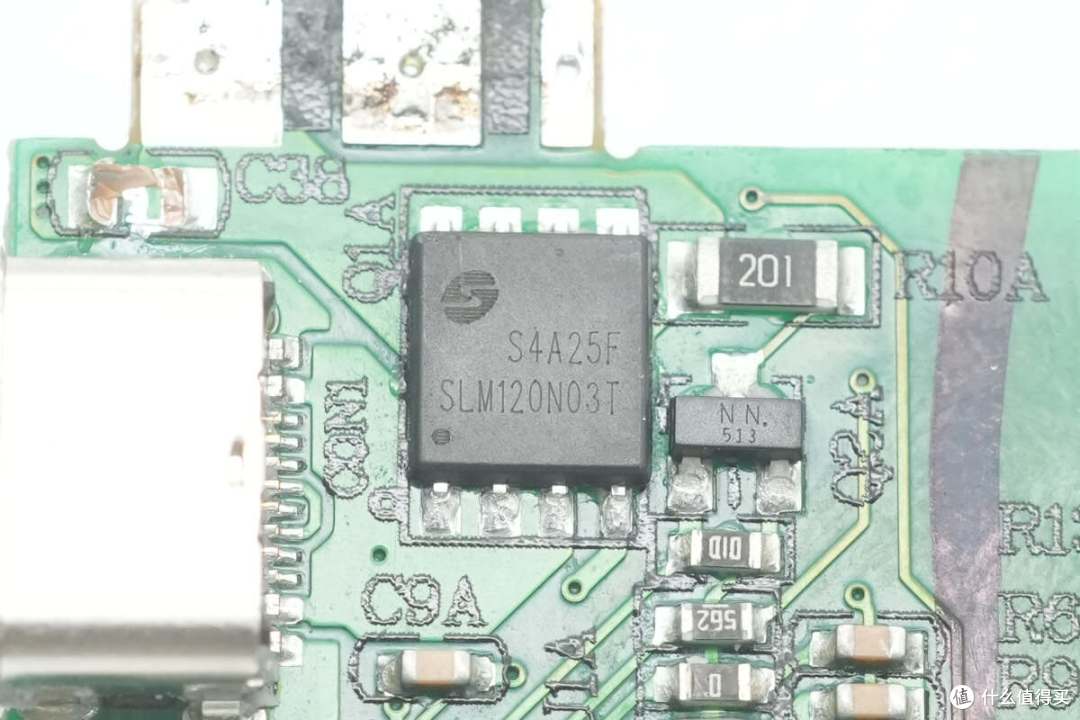

输出VBUS开关管来自美浦森，型号SLM120N03T，NMOS管，耐压30V，导阻2.6mΩ，采用DFN5*6封装。

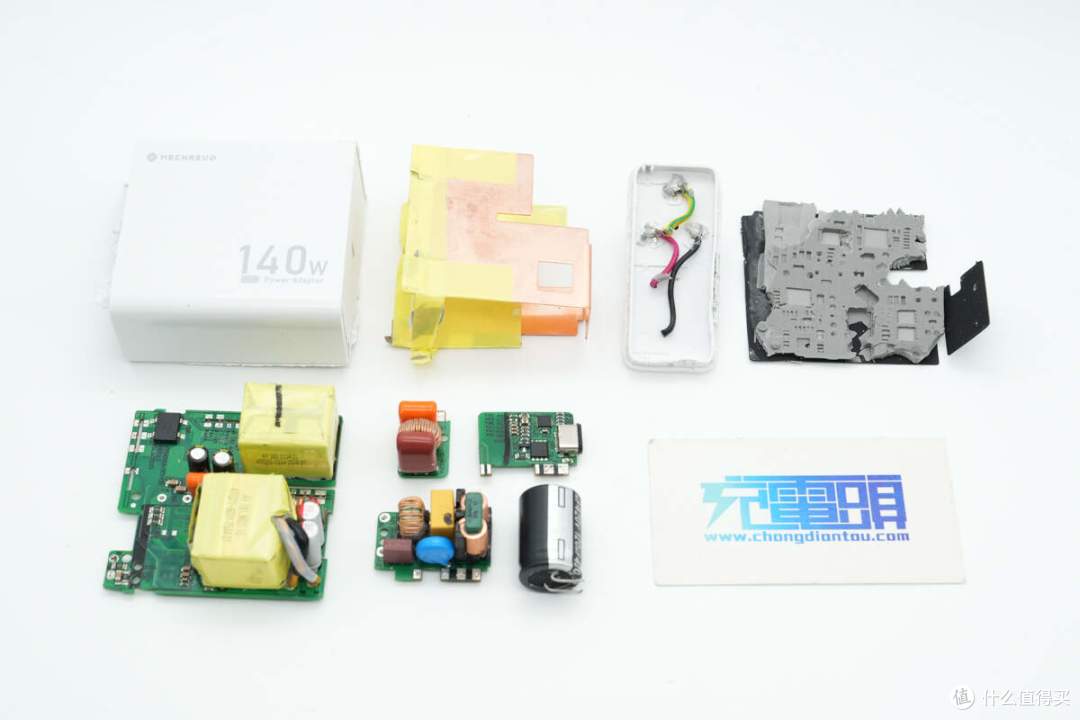

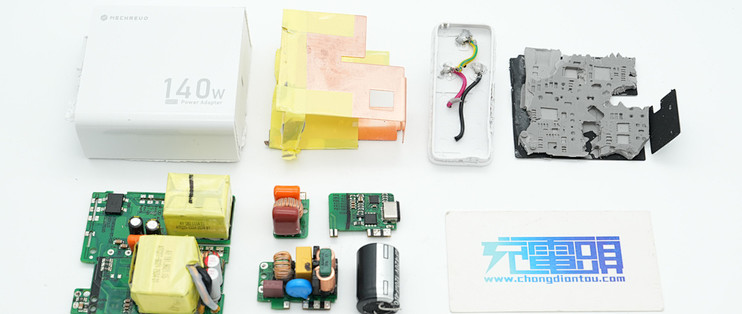

全部拆解一览，来张全家福。

充电头网拆解总结

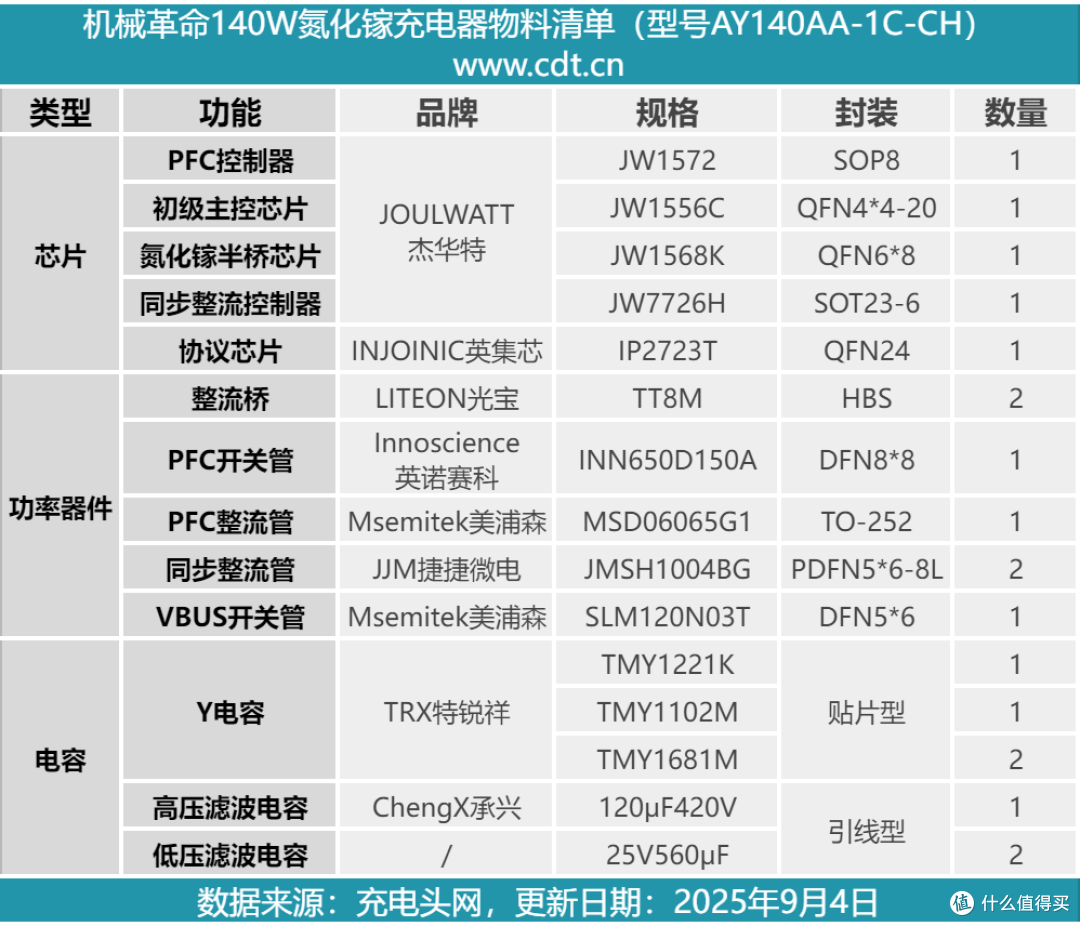

最后附上机械革命140W氮化镓充电器的核心器件清单，方便大家查阅。

机械革命140W氮化镓快充充电器采用经典直板白壳简约风格设计，支持100-240V全球宽电压输入以及通过了国家CCC安规认证。此外配备可接地插脚，相比一般快充可避免用户触电，提升使用体验。

产品支持的是机械革命140W私有协议PD快充，并为其配备7A快充USB-C线，解决用户选线担忧。此外也支持100W PD/PPS大功率通用快充，性能和兼容性都不错，整体设计考虑全面，既能给机械革命的笔电使用，也能给第三方品牌的设备快充，大大提升产品实用性。

充电头网通过拆解了解到，充电器基于PFC+AHB电源架构设计，采用了知名厂商杰华特JW1572+JW1556C+JW7726HB全套电源方案，同时还采用了杰华特JW1568K氮化镓半桥芯片。

此外还采用了英诺赛科的氮化镓器件以及美浦森碳化硅器件，使用英集芯IP2723T协议芯片控制输出，整套方案为产品提供了高可靠性和高效率。PCBA模块整体灌胶以及覆盖一体式铜散热片进行散热，绝缘措施做得也很到位。
