用5节长虹三杰50SE做了一块21V电动工具电池，详细过程~

市面上锂电工具电池质量普遍不好，绝大多数原厂电池也就那样，价格还特别贵，满意的电池还是得自己动手做。我刚刚做完了一块21V、5AH容量的大艺A3接口电池(比下图右边15节的还强)，顺便记录了制作过程，供参考。

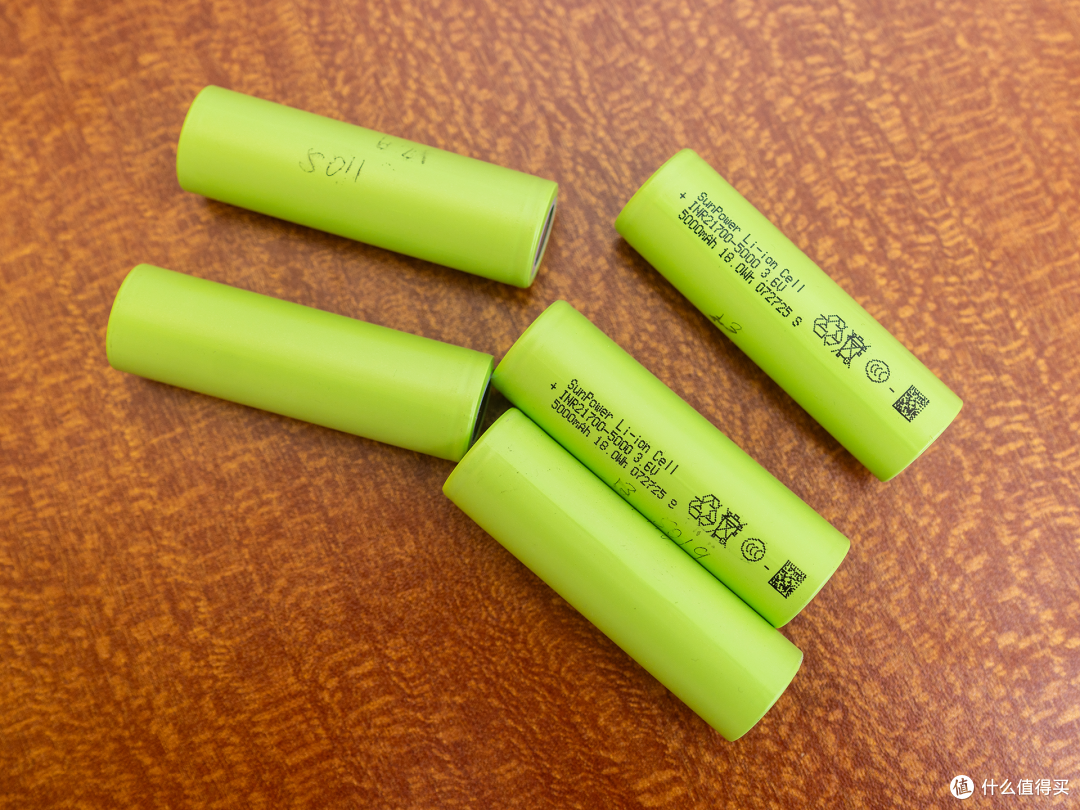

电池组最重要的是电芯。这次是做的轻型大容量小功率电池，主要给电钻、电起子和角磨机供电，用5节电池串联起来就行了，最终选用的是21700电池，用21700做电池包体积稍微大出18650一点点，但容量可以做到5AH，18660只能做到3AH左右。这次选用的是长虹三杰50SE，5000mAH容量，6C放电，5节花了40元，商家宣称是A-品。电芯到手后看起来“一眼假”，如图，喷码第一行Cell里的“l”是不带勾的，官网字体是带钩的，然后3C标志后的“-”号不在正中，二维码位置也不对：

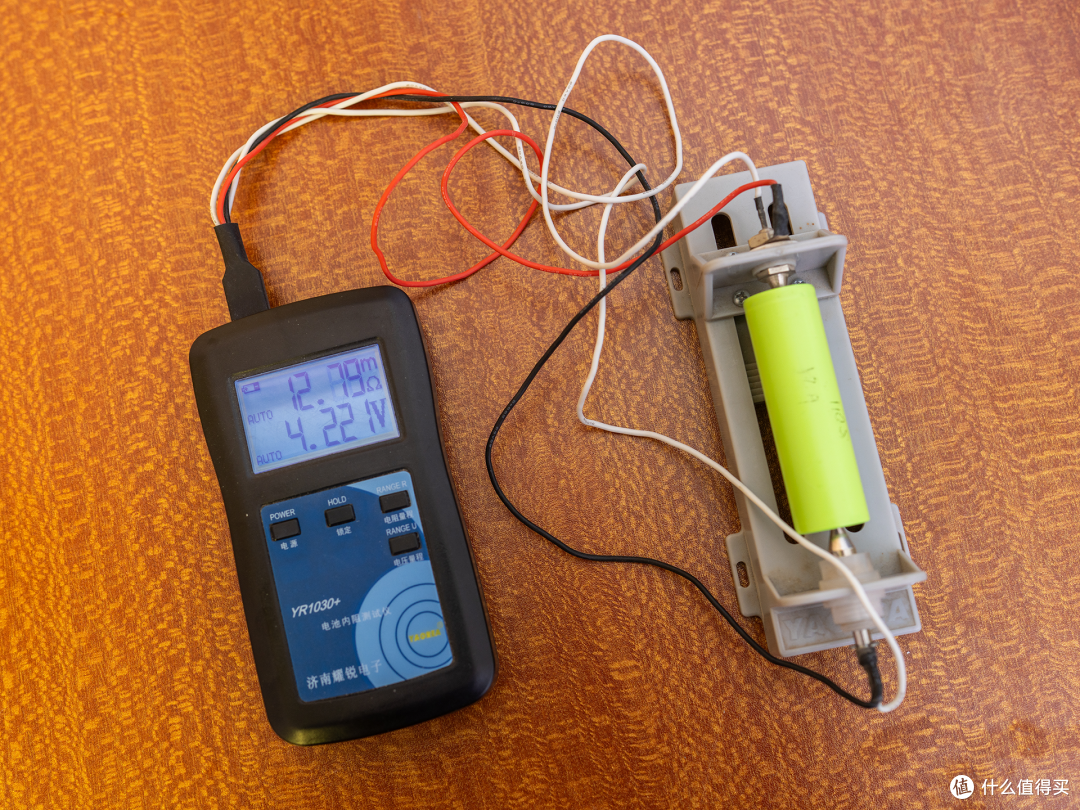

初步估计是换皮电池，先按照流程对电池进行测试，内阻和容量一致性不能太差，或者差的那颗就会成为电池组的短板。测得满电时内阻在12.2mΩ到12.8mΩ之间，一致性还算马马虎虎吧，差距没有超过1mΩ，做电钻电池完全没问题。

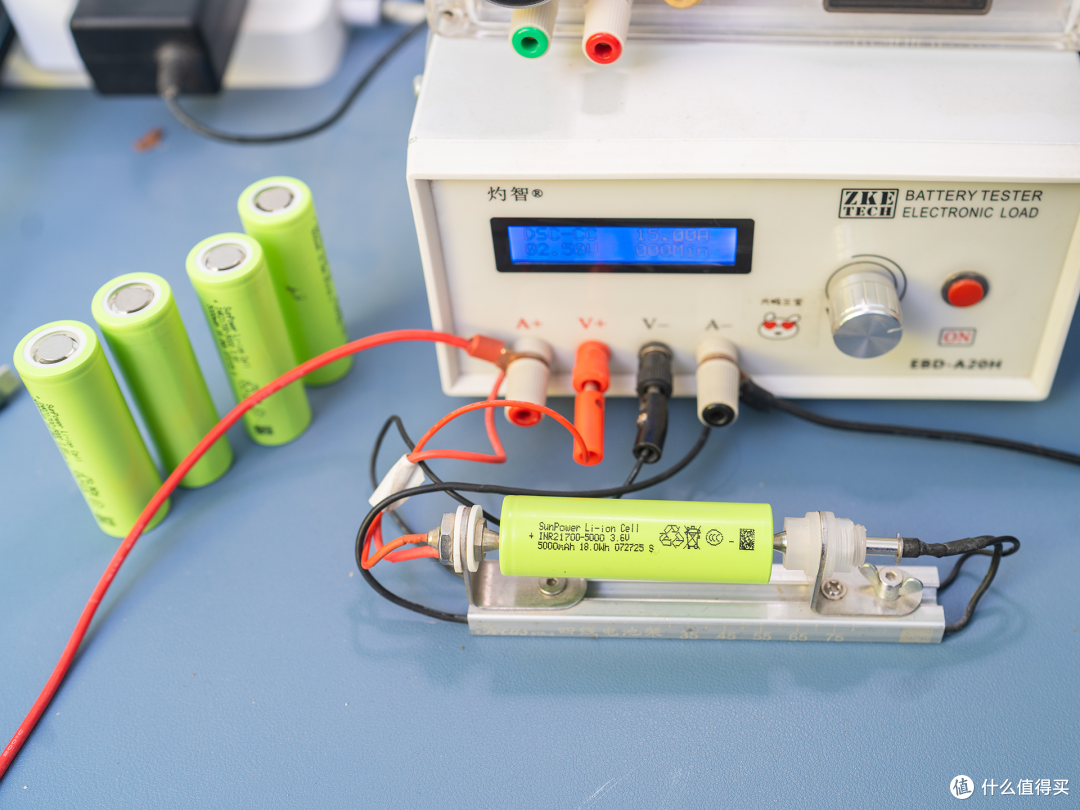

然后全部充满电检测容量。我先用标准0.2C也就是1A电流测试这5颗电池的容量，测完写在电池皮上，测得容量最低的为5002mAH，最高的5021mAH，容量倒是挺足，且一致性还可以：

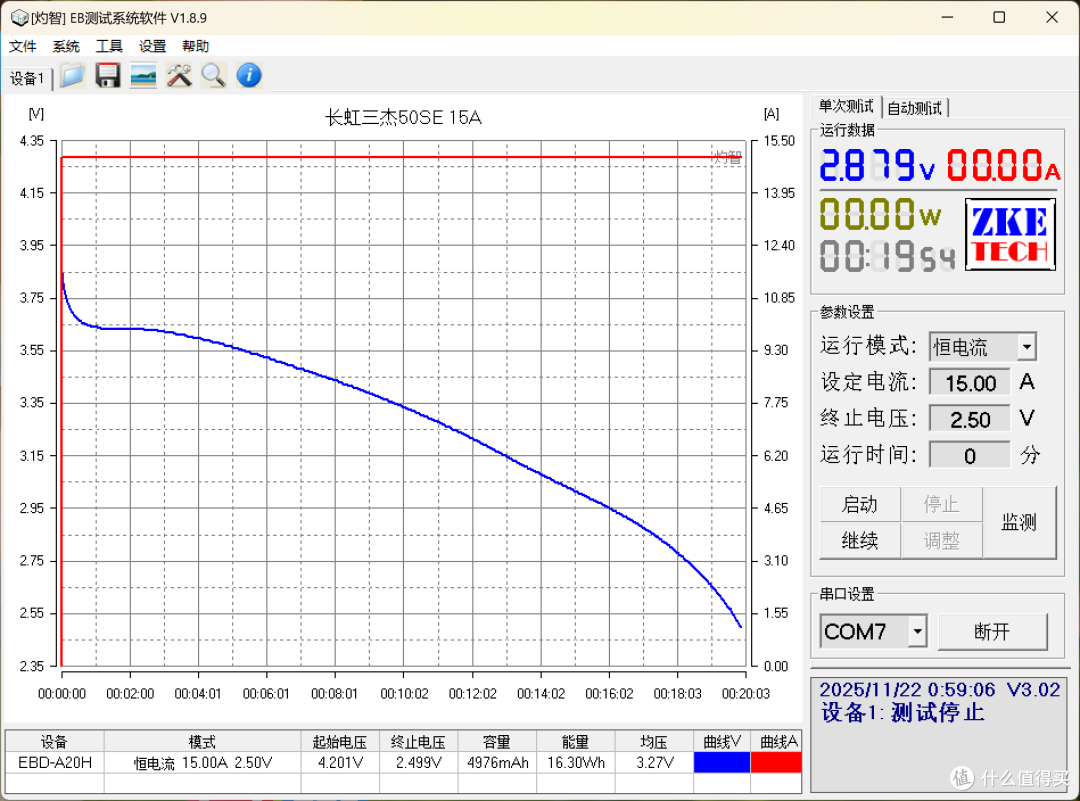

再拿了一颗用15A电流测试放电能力，测得这个电流下放电容量有4976mAH，且放电时电池表皮温度只有50℃左右，这放电能力还挺好，说明运气很不错。要知道之前测过亿纬50E用15A放电时温度能达到70℃，放电能力远强于亿纬50E，给我角磨机用完全没问题，我角磨机电流最高只有12A。估计这些电芯是厂家分容后流出的不达标品，大致符合商家“A-”品的描述。

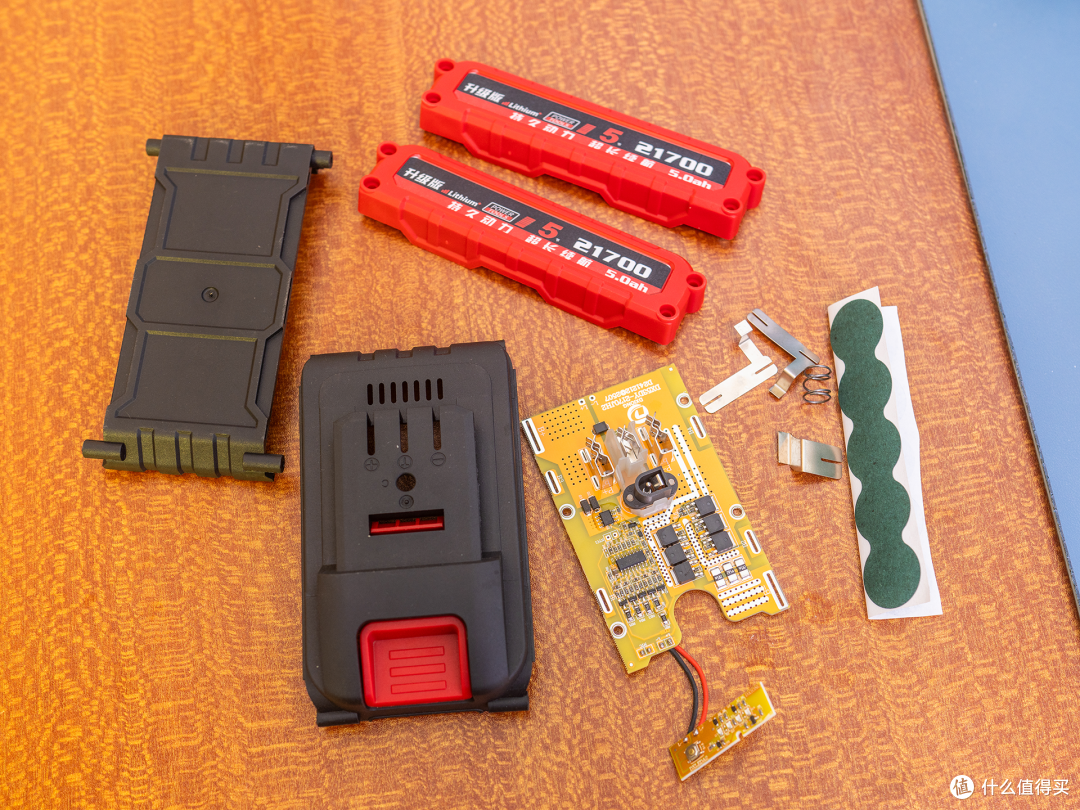

这家的电池外壳套件买过几次了，有东成、大艺、博世等接口可选，21700的一套平时售价20元出头，有券的时候十几块就可以拿下。套件包含电池外壳、电芯支架、保护板、镍带和青稞纸，焊上电芯就是成品电池了：

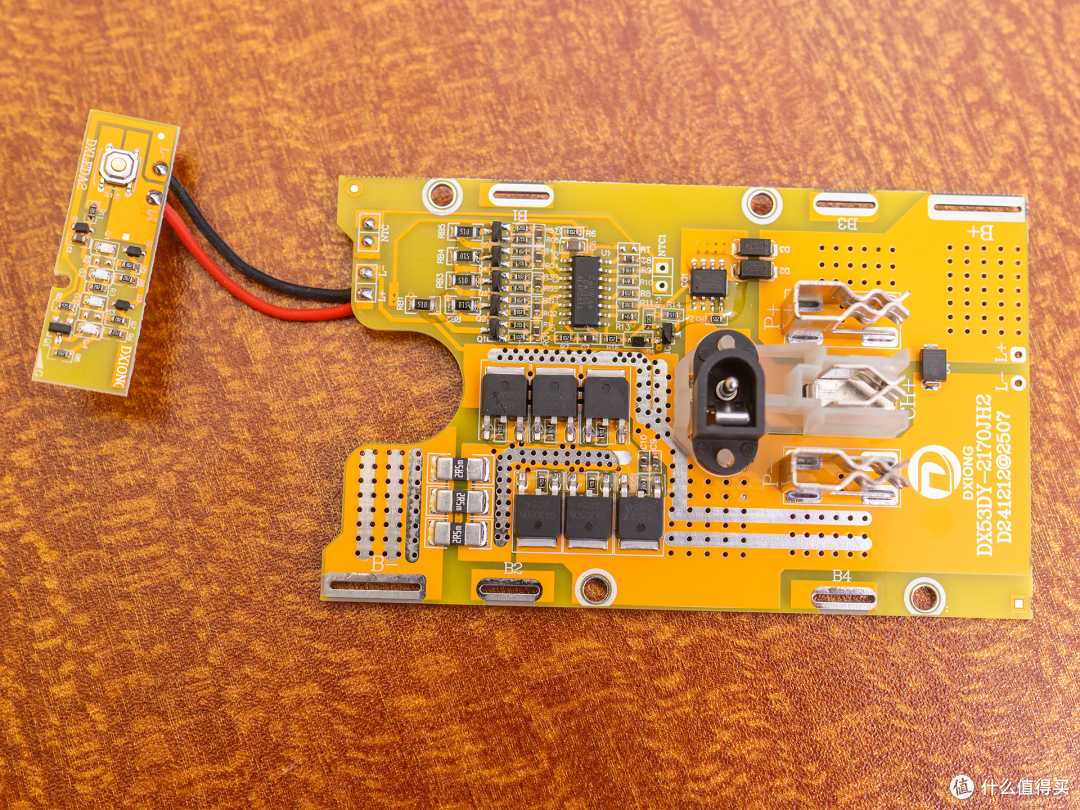

保护板6MOS管、3合金的配置还可以，有均衡电路，铜电镀插脚，带电量显示小板，大多数原厂电池都没有均衡功能：

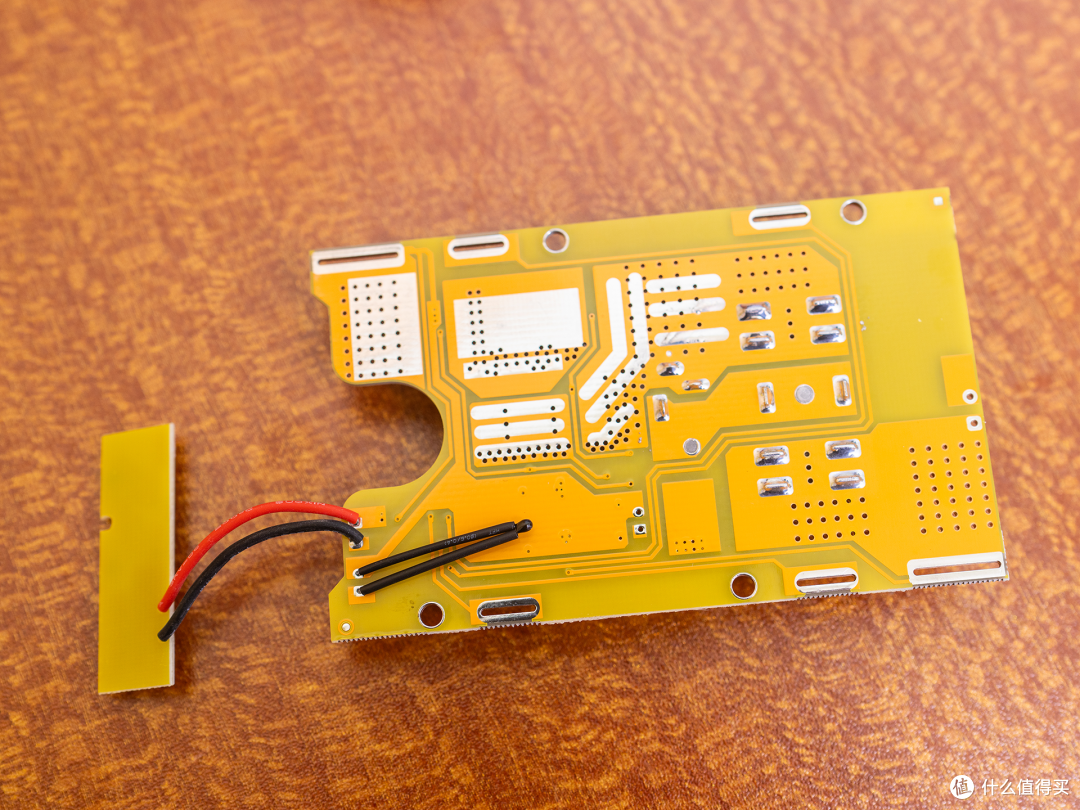

背面有个黑色的温度传感器，电池温度过高时会及时切断输出，安装时要把它往下拨一点贴近电池，然后用胶粘起来：

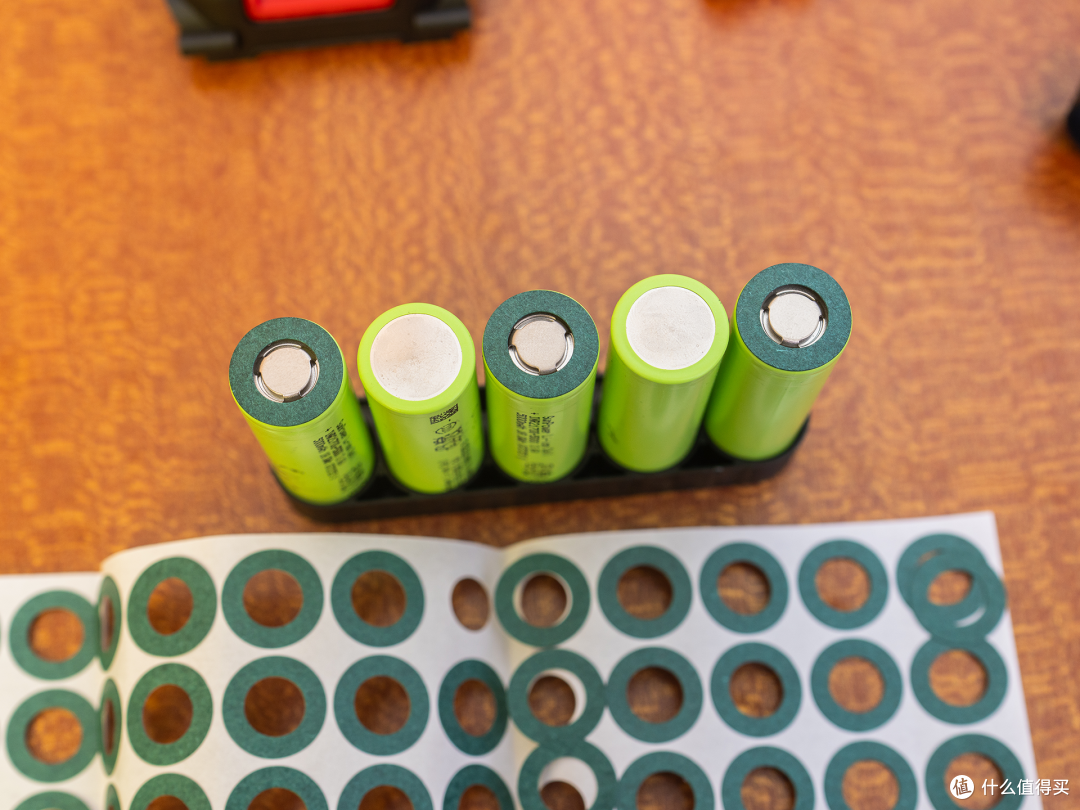

准备就绪后开始组装，先给电池都充满电，把电芯按一正一反顺序放在支架上，一定要对一下第一个正极和保护板上B+的位置。这里我给电芯正极都贴上一圈青稞纸增加安全性，这种青稞纸套件里没有附送，得自己单独买，一般一两块钱一大张：

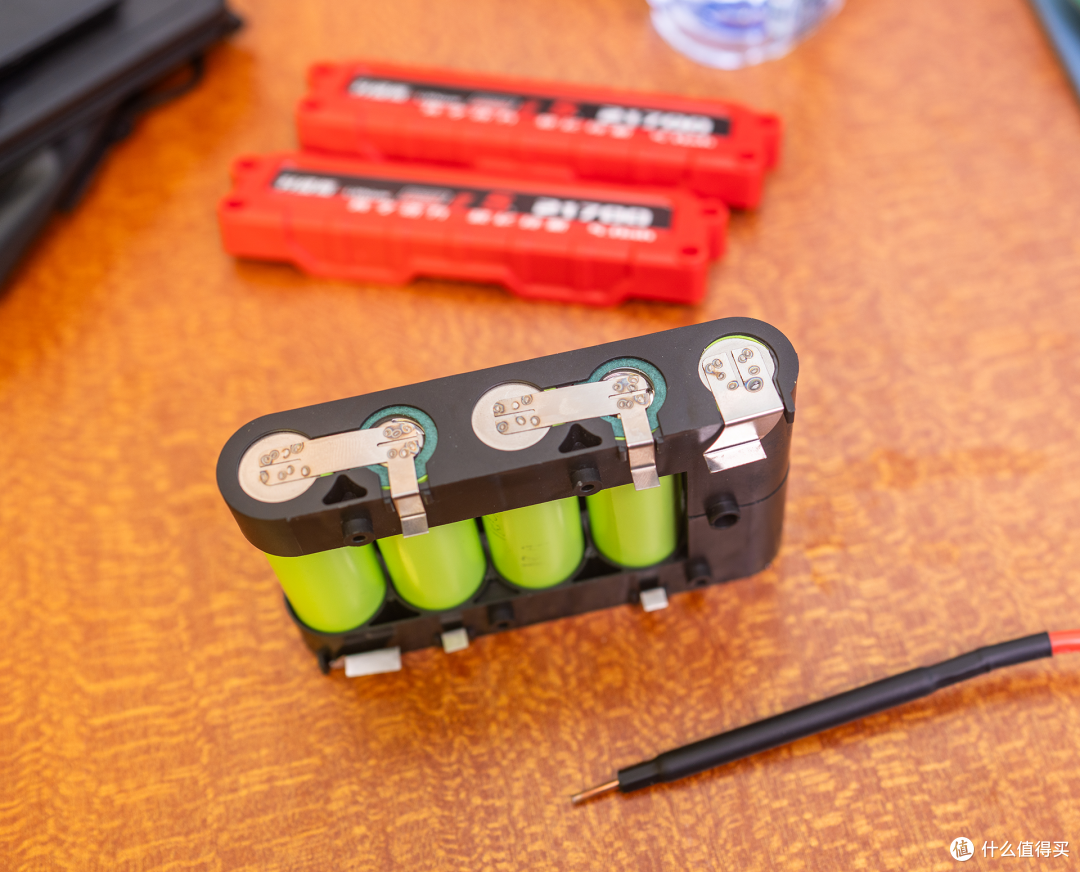

套件里附送的镍带略薄，点焊电流稍微开得大一点，试过用钳子把镍带扯断焊点也不会掉，很稳固。附送的镍带做我这种小动力电池倒是够用了，做大功率的就得叠铜片了。套件设计对新手很友好，把对应镍片放入凹槽里就可以了，不会放错：

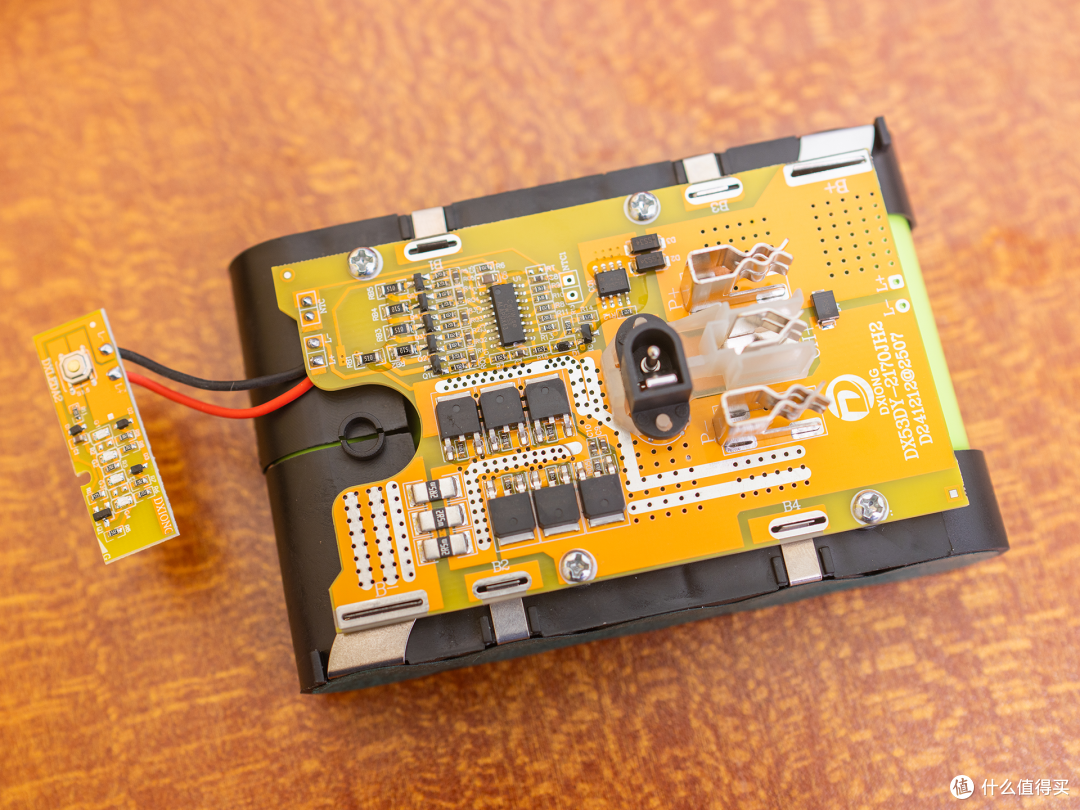

焊好电池后，把保护板放到电池上并且用螺丝固定准备焊接。保护板提前留好孔位了，电池组上的镍带穿过这些孔位就可以了：

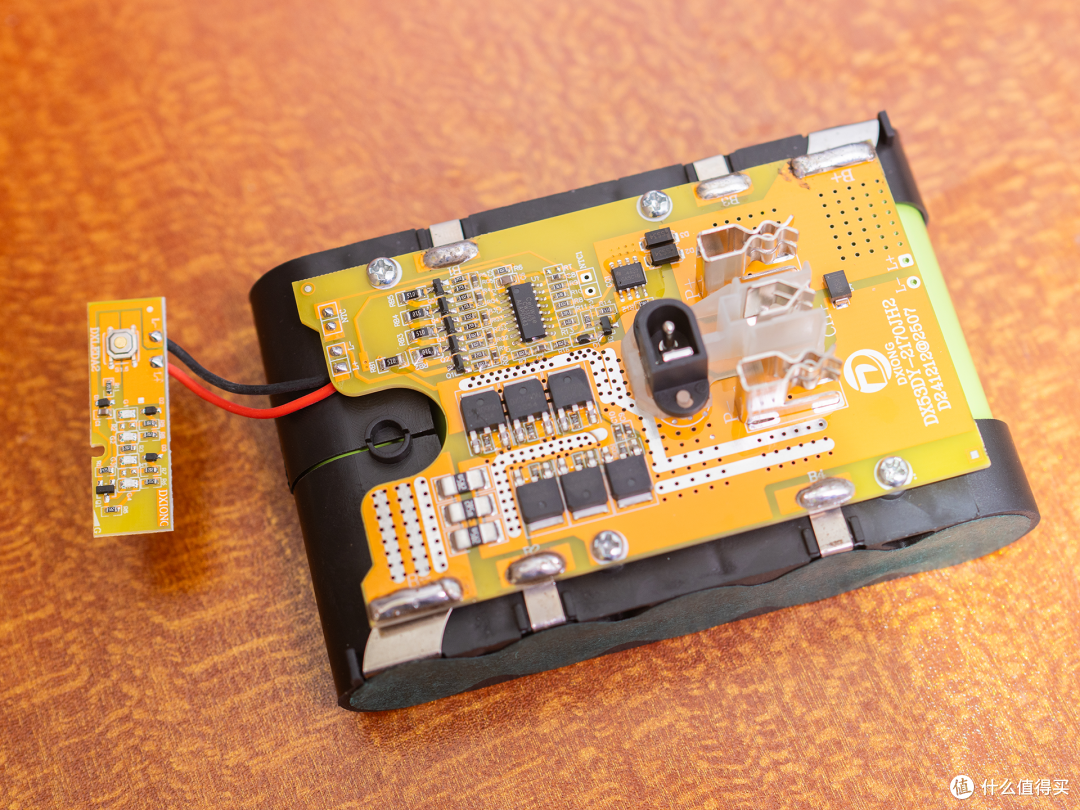

用电烙铁加焊锡把镍带牢牢焊在保护板上，这里要焊的饱满一点并且不能有虚焊，因为电流很大，我是电路板正反面都焊了。焊好后没问题的话按一下电量指示小板的按钮就会亮灯，用万用表测一下输出在20V+表示组装成功：

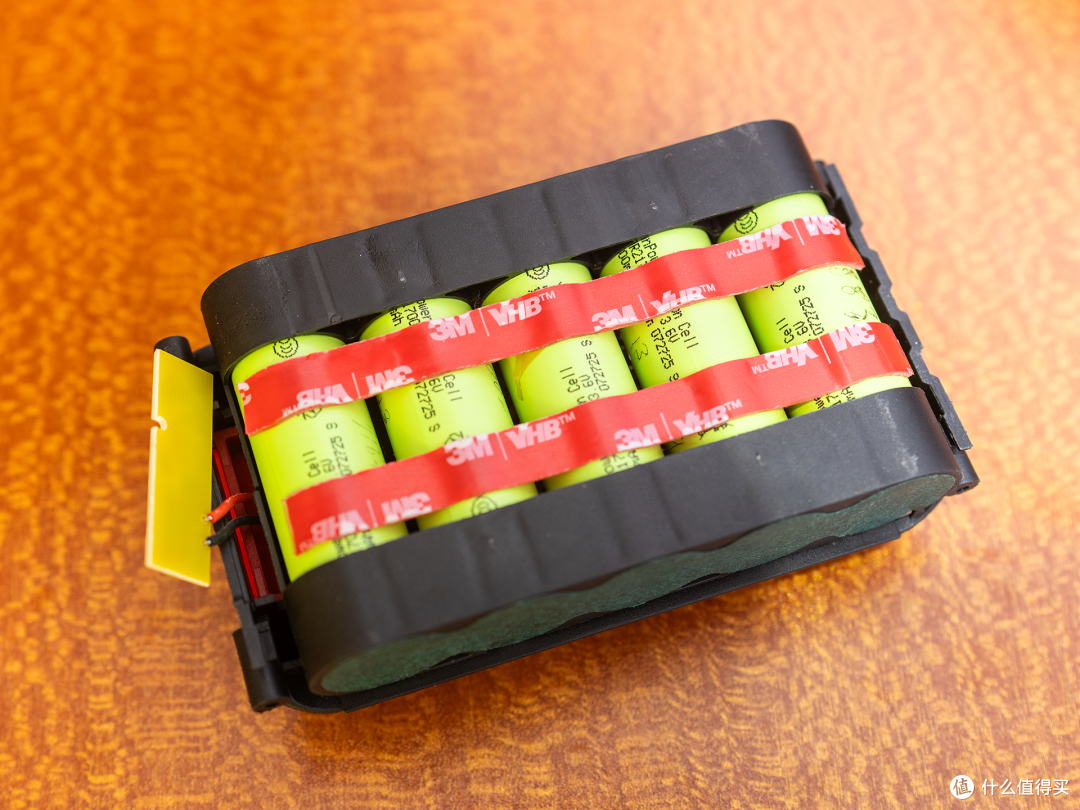

这个套件电池组底部和壳体有空隙，需要在电池背面贴上一点垫片，用双面胶也可以，双面胶背面的贴纸不用撕，避免粘在底壳上，垫片不能铺满了，因为要散热：

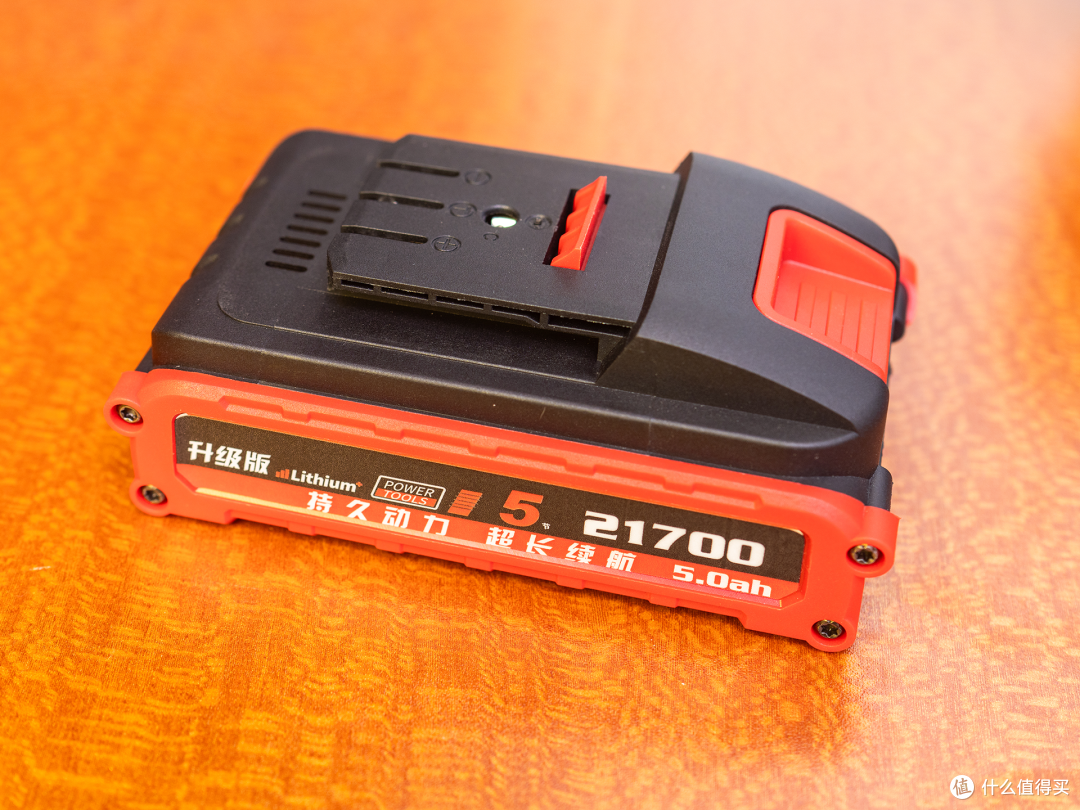

最后安装好壳子，拧紧螺丝，完工~

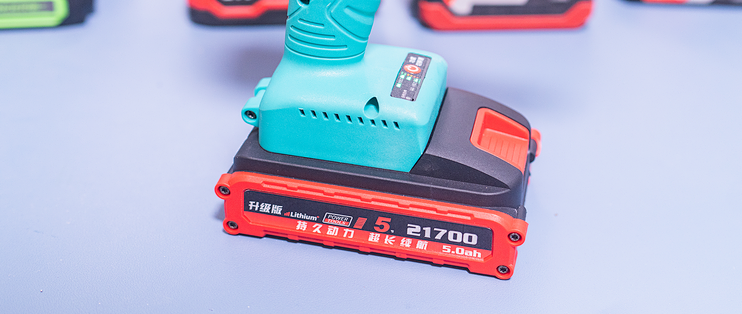

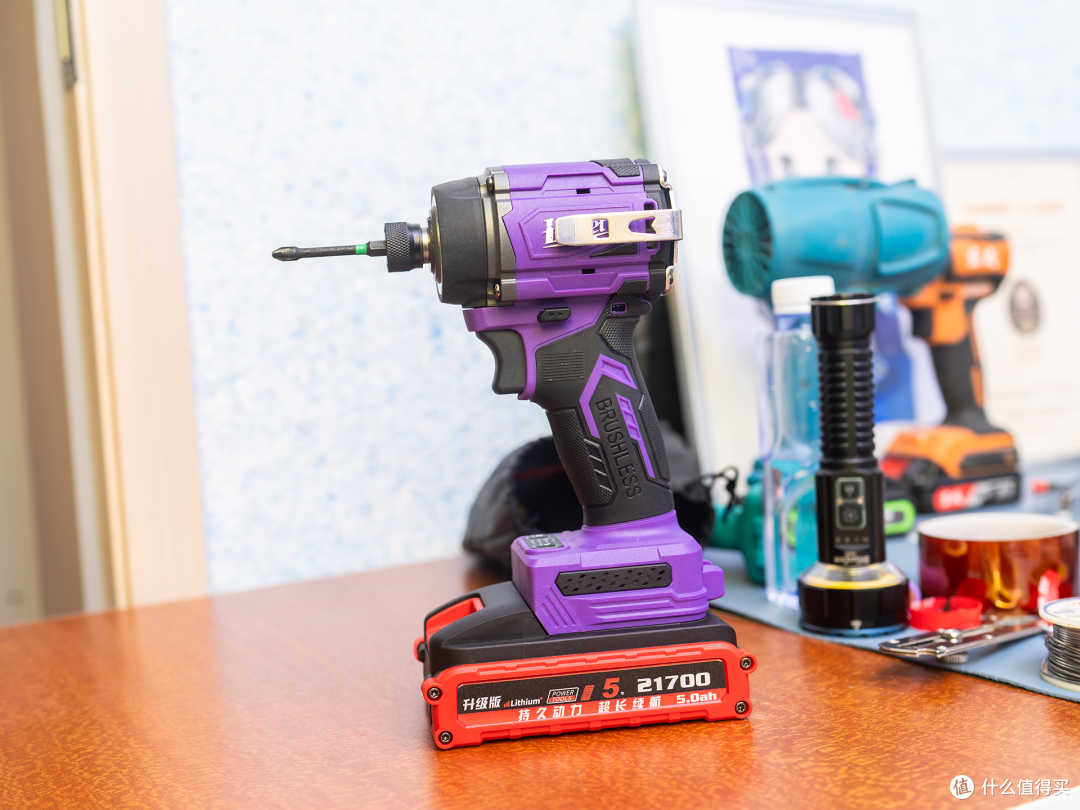

之前买的起子机终于有电池可用了，一拧开关就动了起来，组装很成功~只是21700电池组不太适合这个起子机，因为这个起子机本来优点就是机头短，现在电池反而超出机头一点点了，不过无所谓了：

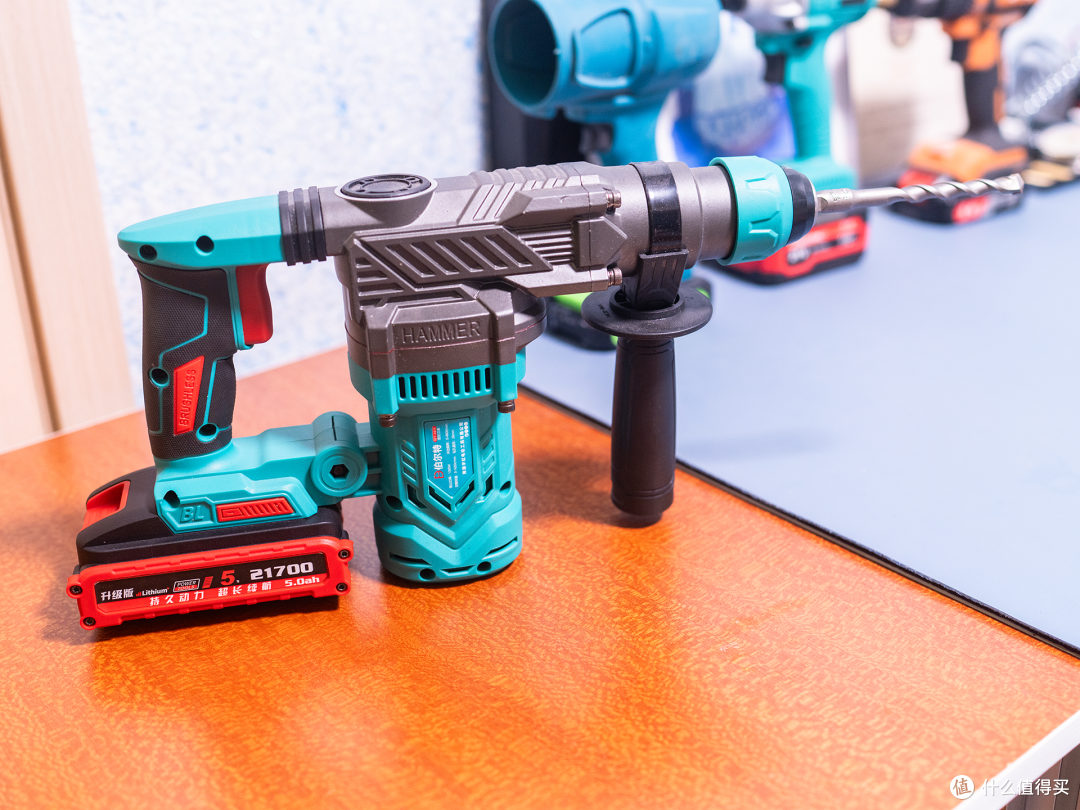

锂电电锤也可以跑起来，只是只适合短时间用用，因为5节容量有限，只有5AH也就是90WH左右，可能打几个孔就没电了。好在我给他单独做了10节的：

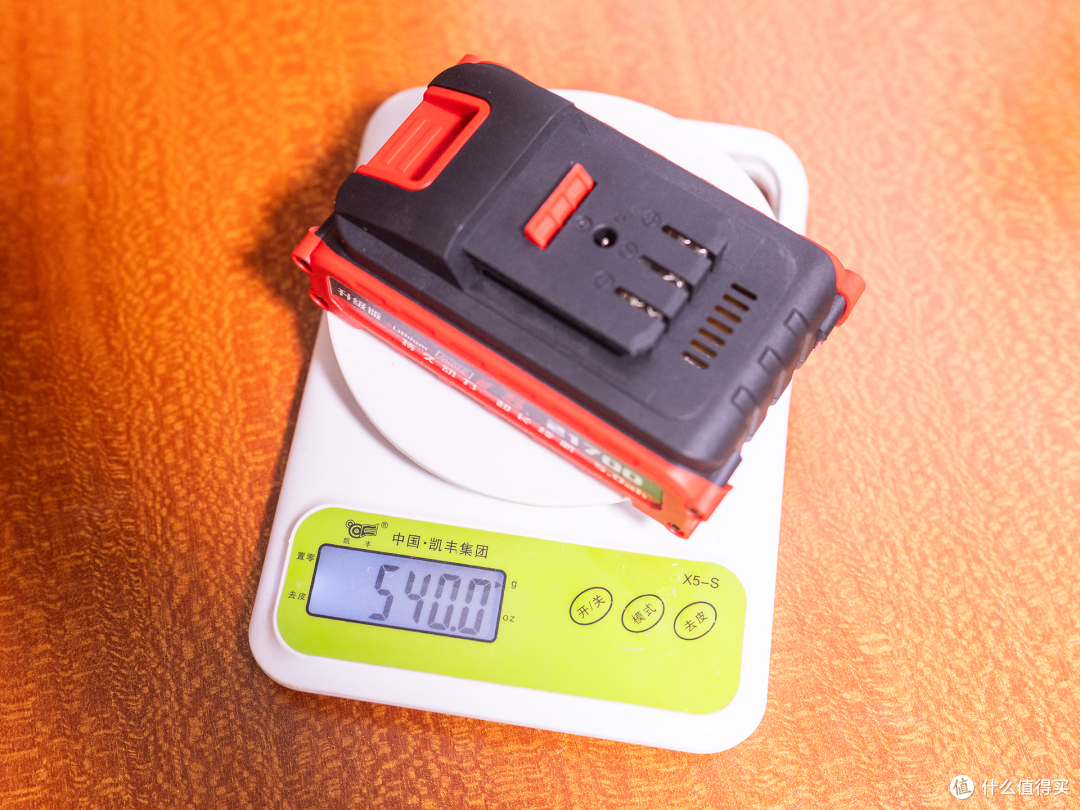

测了下电池净重540克，参考东成5节18650电池360克，重了100多克，但是容量翻了一倍多：

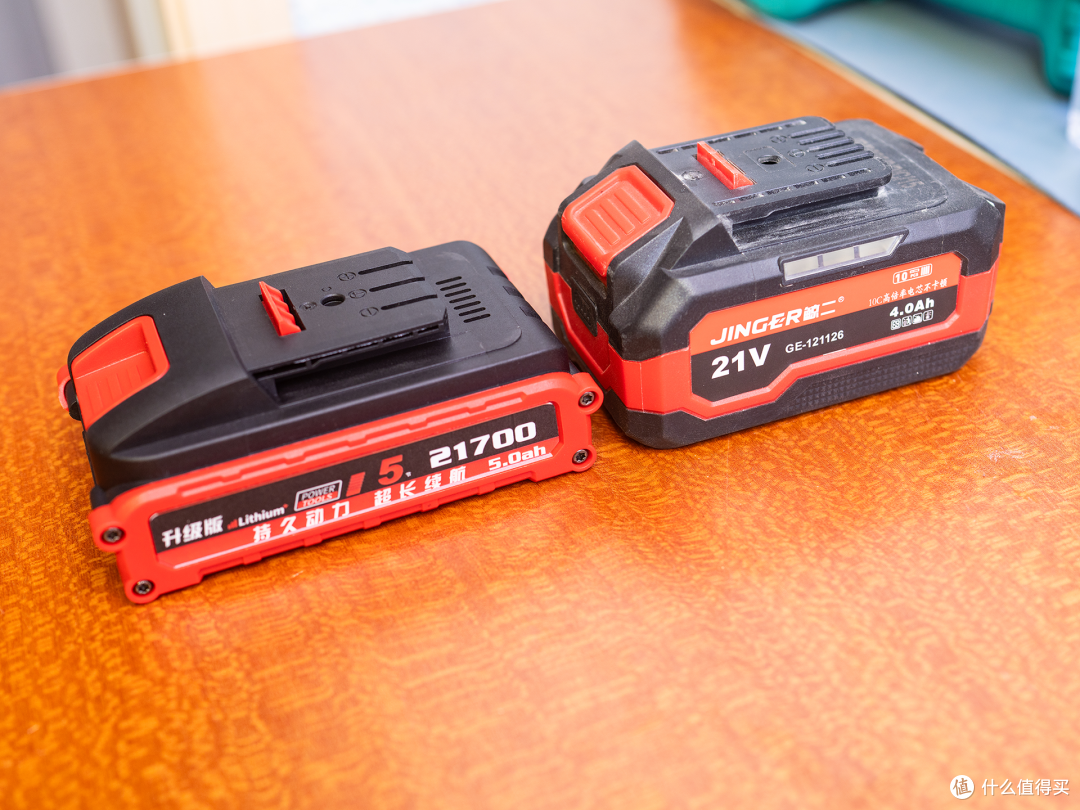

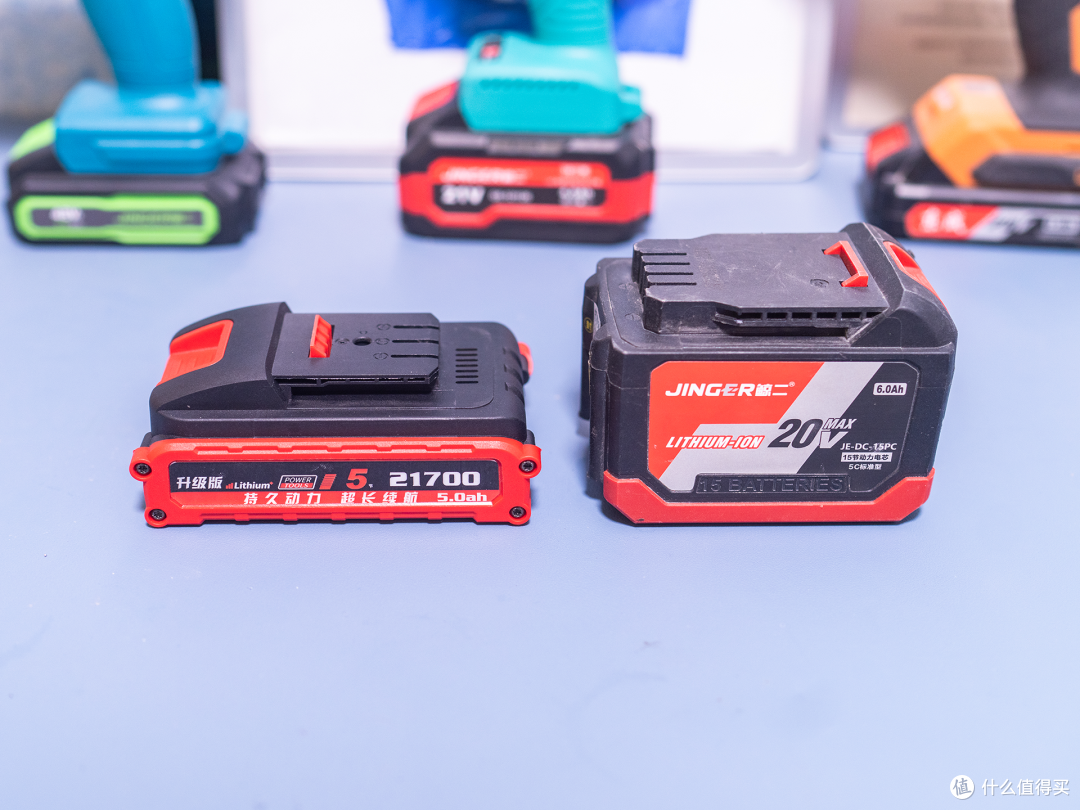

比常规10节18650电池组薄一些、略长一点，容量还高很多，放电能力也强很多。比如右边这块所谓的10C高倍率电芯、10节4.0AH，实测最高只支持12A放电、实际容量3AH不到：

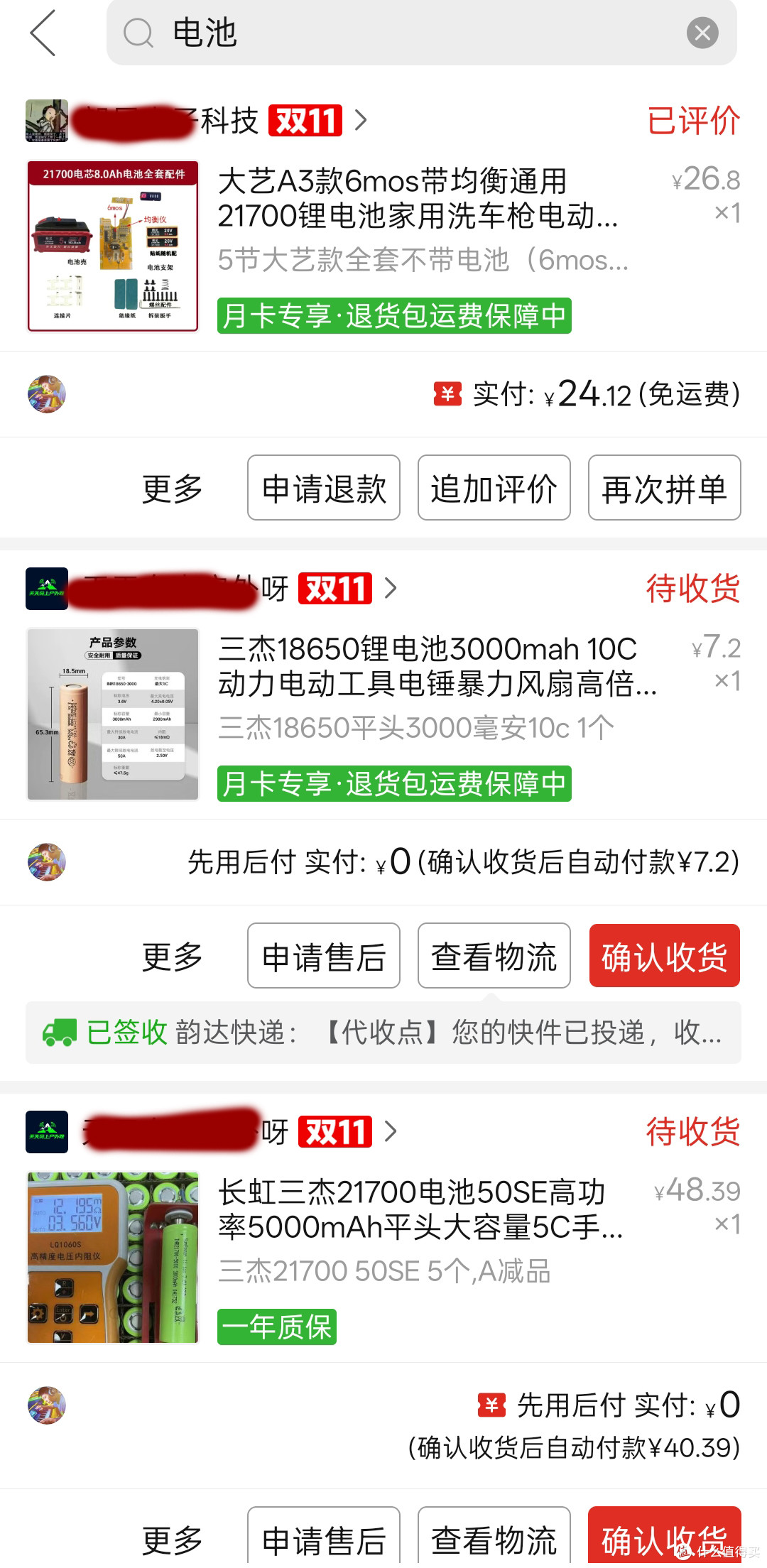

最终算一下账，电芯40元、外壳套件24元总计花费不到70元，就比上面那块4AH的贵了30元，是不是很划算。以上供参考，最大难点在于选购电芯和需要点焊设备，有任何问题欢迎留言讨论。
