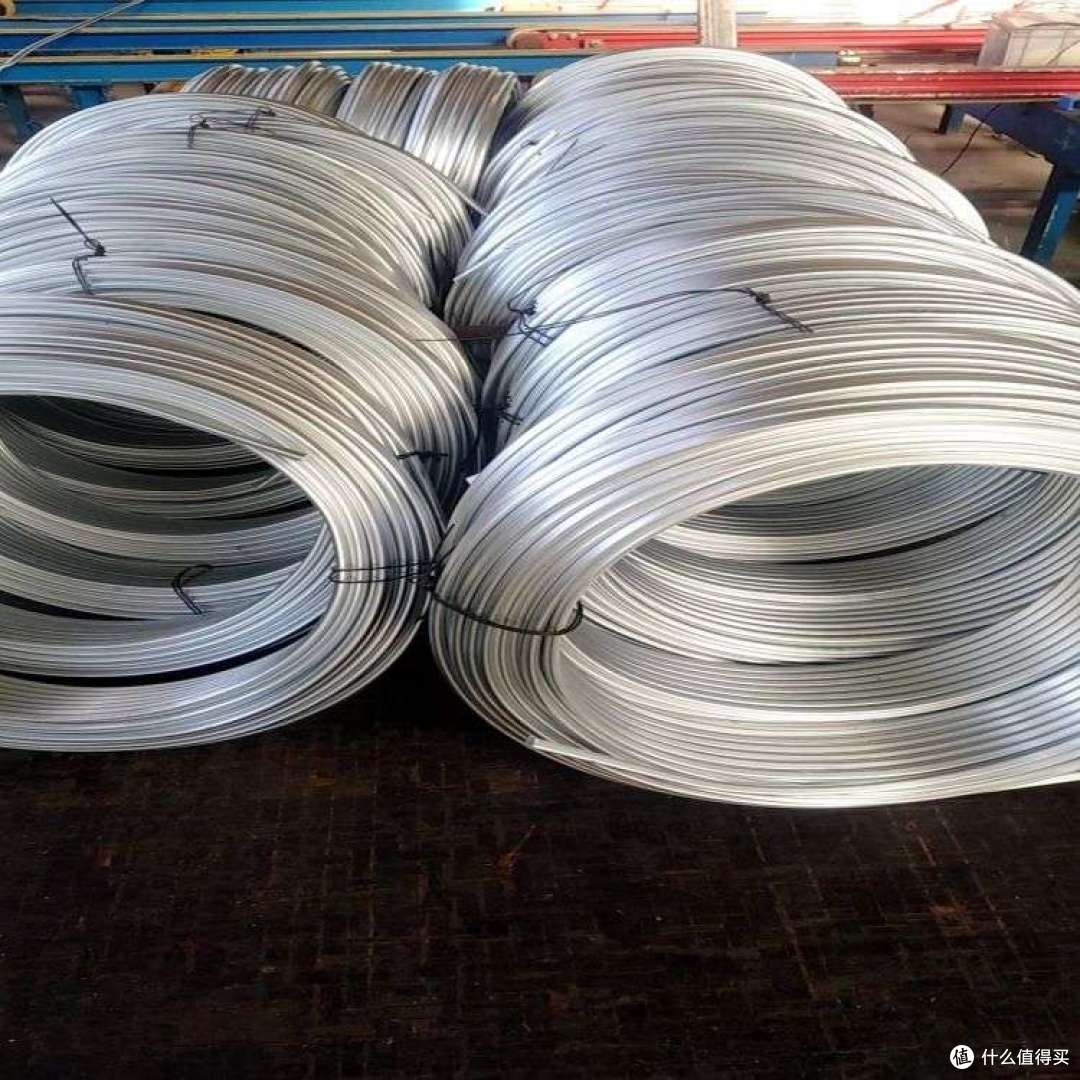

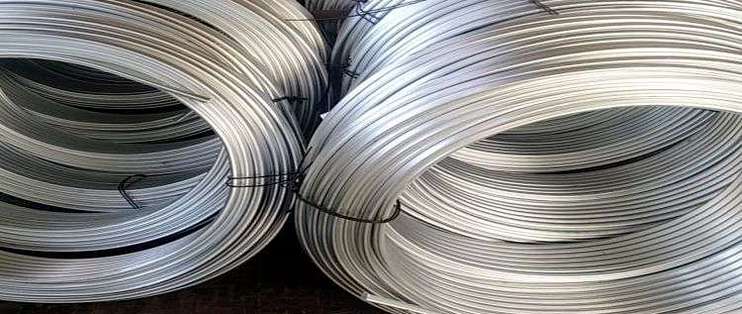

带状锌合金牺牲阳极和固态去耦合器是如何合作的？

带状锌合金牺牲阳极与固态去耦合器（SSD）通过 “阻直通交 + 牺牲阳极供流 + 低阻排流地床” 的协同机制，既保障管道阴极保护的稳定，又高效泄放交流杂散电流与浪涌，形成防腐与排流的双重防护闭环，以下从核心机制、连接方式、协同流程、安装要点与应用效果展开详细介绍。

一、核心协同原理

固态去耦合器（SSD）的 “阻直通交” 特性：在管道正常阴极保护电位区间（通常 - 2V～+2V 直流）呈高阻抗（≥1MΩ），阻止保护电流向接地系统流失，同时隔绝外部直流杂散电流侵入；遇 50Hz 工频交流、谐波或雷击浪涌时，瞬间切换为低阻抗（≤50mΩ）通道，将干扰电流快速旁路。

锌带阳极的双重作用：一是通过自身腐蚀持续释放阴极保护电流，维持管道电位在 - 0.85V～-1.10V（CSE）的有效保护范围；二是凭借带状低阻地床（接地电阻≤4Ω，强干扰区≤1Ω），为 SSD 泄放的干扰电流提供低阻入地路径，避免电流在管道积聚引发腐蚀。

协同逻辑：SSD 负责 “直流隔离 + 交流导通”，锌带负责 “持续供流 + 低阻排流”，二者串联形成 “保护不流失、干扰快泄放” 的防护回路。

二、标准连接与敷设方式

电气连接：SSD 串联于锌带与管道之间，管道侧接线端子接管道（经铜鼻子焊接，接触电阻＜0.1Ω），阳极侧接锌带钢芯（液压钳压接后防腐密封）；用≥16mm² 铜芯电缆连接，接头做绝缘与防腐处理。

锌带敷设：沿管道平行敷设（单侧或双侧），或在干扰点（如铁路 / 高压线交叉处）局部缠绕；回填导电填料降低接地电阻，确保全长与土壤良好接触，形成连续低阻地床。

SSD 安装：固定在防潮防爆箱内，就近接地并与锌带地床保持电气独立，避免相互干扰。

三、完整协同工作流程

正常工况：SSD 高阻抗，锌带电流全部流向管道，维持稳定保护电位，无直流泄漏。

交流干扰侵入：管道出现交流感应电压（如＞10V），SSD 低阻导通，干扰电流经 SSD→锌带→土壤快速泄放，交流电位迅速降至＜10V，满足 NACE SP21430 要求。

雷击浪涌：SSD 瞬间短路，将数万安培浪涌经锌带地床泄放，保护管道与阴极保护设备（如恒电位仪）免受过压损坏。

故障恢复：干扰消失后，SSD 自动复位至高阻抗，锌带恢复正常阴极保护供电。

四、安装与调试要点

设备选型：SSD 按交流电流容量（如 100A）、浪涌等级（如 100kA）匹配管道干扰强度；锌带选纯度≥99.99%、规格 0.5mm×20-100mm，长度按干扰范围与接地电阻要求确定。

接地与防腐：锌带回填导电填料，确保接地电阻≤4Ω；所有接头氩弧焊焊接后用热缩套密封，SSD 箱体做防水防腐处理。

调试与监测：安装后测量管地电位、交流干扰电压与接地电阻；确保直流保护电位稳定在 - 0.95V±20mV（CSE），交流电流密度＜15A/m²。

五、典型应用效果

电气化铁路沿线管道：6 组 100A SSD 并联 50kg 锌带接地电池，管地电位波动从 - 1.8V～+0.6V 稳定至 - 1.05V±50mV，交流电流密度从 80A/m² 降至＜5A/m²。

高压线交叉段：交叉点两侧 5-30m 设排流点，SSD + 锌带组合使交流电位从 5.8V 降至 1V 以下，杂散电流密度＜60A/m²。

雷击多发区：100kA 级 SSD 配合锌带接地，浪涌泄放时间＜1μs，设备平均无故障时间从 8000 小时提升至 50000 小时。

六、关键优势

兼顾阴极保护与杂散电流排流，无需额外接地极，降低工程成本。

锌带连续低阻地床提升排流效率，SSD 自动切换无需人工干预，运维简便。

有效防止交流腐蚀、过保护与绝缘层击穿，延长管道与防腐层寿命。
