N5105折腾日记（1）esxi直通板载SATA及老群晖硬盘挂载

创作立场声明：本篇文章中所用的商品均为自费购买或正规渠道获得，我会在文章中点明，所述观点均为个人视角，评测角度可能不够详细，但这是笔者客观独立的创作底线，如某些观点侵犯到个人及商家，请告之。如需转载请注明作者信息。

购买之初

大家好，我存储小白又出山了，这几天刚过了618，关注了一段时间的小主机N5105折腾了半个月也没见怎么降价，因为最近发现DELL小主机黑群晖有点耗电量过大，所以想把它换一换，就直接拿下了这个N5105，让我们先来看一下它和我的DELL小主机能力的对比

CPU N5105和4590T对比

这两个CPU一个是4代的i5 4590T低功耗U,一个是11带N系列的U，同样是4核心4线程的，但TDP功耗一个是10W，一个是35W（虽然知道这不一定会影响实际的功耗，但我也只能欺骗我自己，要不没法剁手啊 ）有着制程的优势N5105用更低的功耗带来了更好的性能，所以理所当然的他就来了，因为带孩子的原因，几次想拆包都搁置了，这几天挤出点时间赶紧把项目上马，要不然13代出来我都不一定给他通电。

购买渠道及外观展示

这N5105体积可真是小啊，要不是我以前整过nuc,还真得被他这小体格子给拿捏了，我是在某控猫猫家下的单，价格嘛一般般，至少我认为还能再低些，想着把内存硬盘都给配齐，翻了不少帖子和评价，内存搭配就只有8G的多些， 好多搭配16G的国产内存都翻车了，所以为了求稳，先整了条鱼竿家的2666的8G内存，NVME也是来自鱼竿厂的512G基础版，不求速度，只求稳定，5年质保东哥家靠得住

光威（Gloway）8GBDDR42666笔记本内存条战将系列-精选颗粒/稳定兼容159元京东去购买

光威（Gloway）SSD固态硬盘M.2接口(NVMe协议)512GBBasic系列-基础版299元京东去购买

走一波小图看看

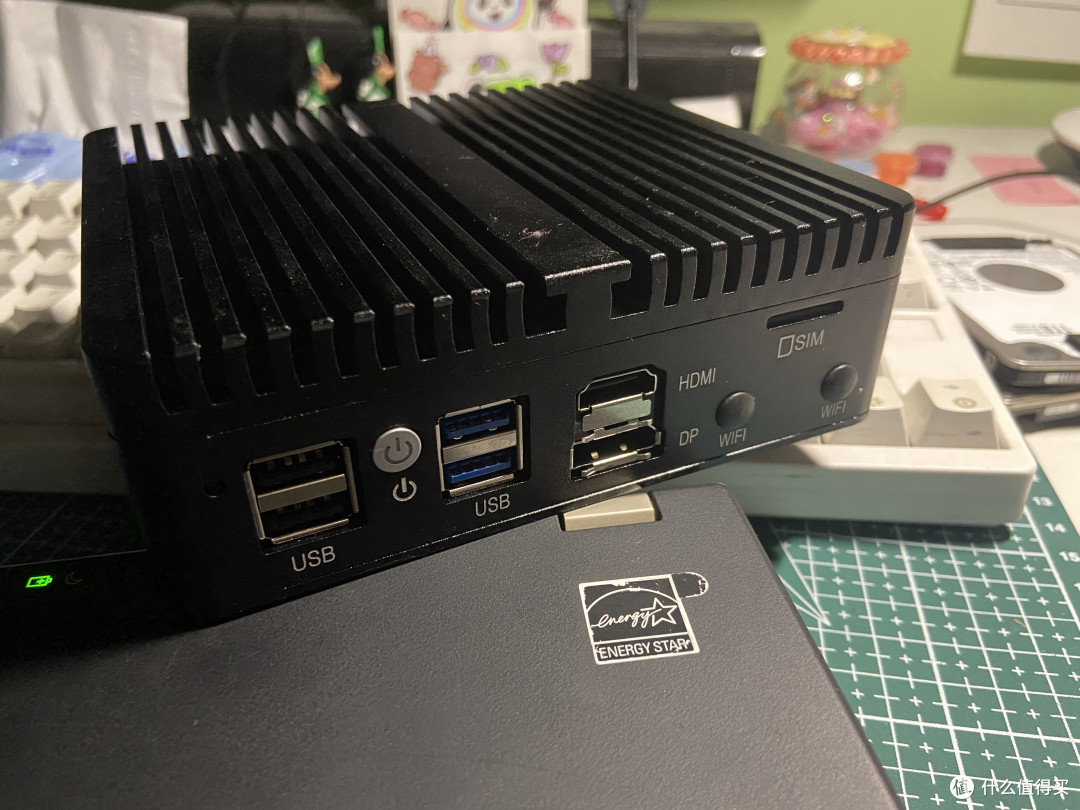

N5105第二版不是第三版

请忽略我杂乱的桌子还有小黑，这个N5105有好几种，我最后选的这个应该是第二版的，第三版的我也看了，但是没有一起插2块NVME硬盘的需求，其他升级对于我来说没有什么实际的意义，所以就便宜100块搞的第二版。

翻个面

这个背面说实话差点意思，先不说材质怎么样？没给开孔是不是走线不太方便呢？

内部解剖图

双条内存还是不错，先插了一根8G，nvme的位置不在网卡芯片之上，不会干扰散热，这也是我买第二版某控家商品的条件之一，有人说这版如果安装爱快或其他软路由会有断流的说法，说网卡要查下是不是第三版的，如果不是几率就很大，因为近期没有更换软路由的想法，所以也没去关注，等有空在去查下，先在这里记下。

顺便说一下我目前再用的软路由

就是这款Intel NUC5PPYH，图就不上了，大妈家好多值友都上车了，我上的比较晚3XX拿下，小黑家配了个8111F，拆了VGA挂载在弱电箱里，用个米家的3600当AP，单刷爱快移动500M稳定运行了一年有余，最近一次关机还是很久以前的事

N3700

性能嘛，肯定够用，主要是稳啊，缺点就是小风扇没事就叫唤叫唤，反正关在弱电箱，随他吧，

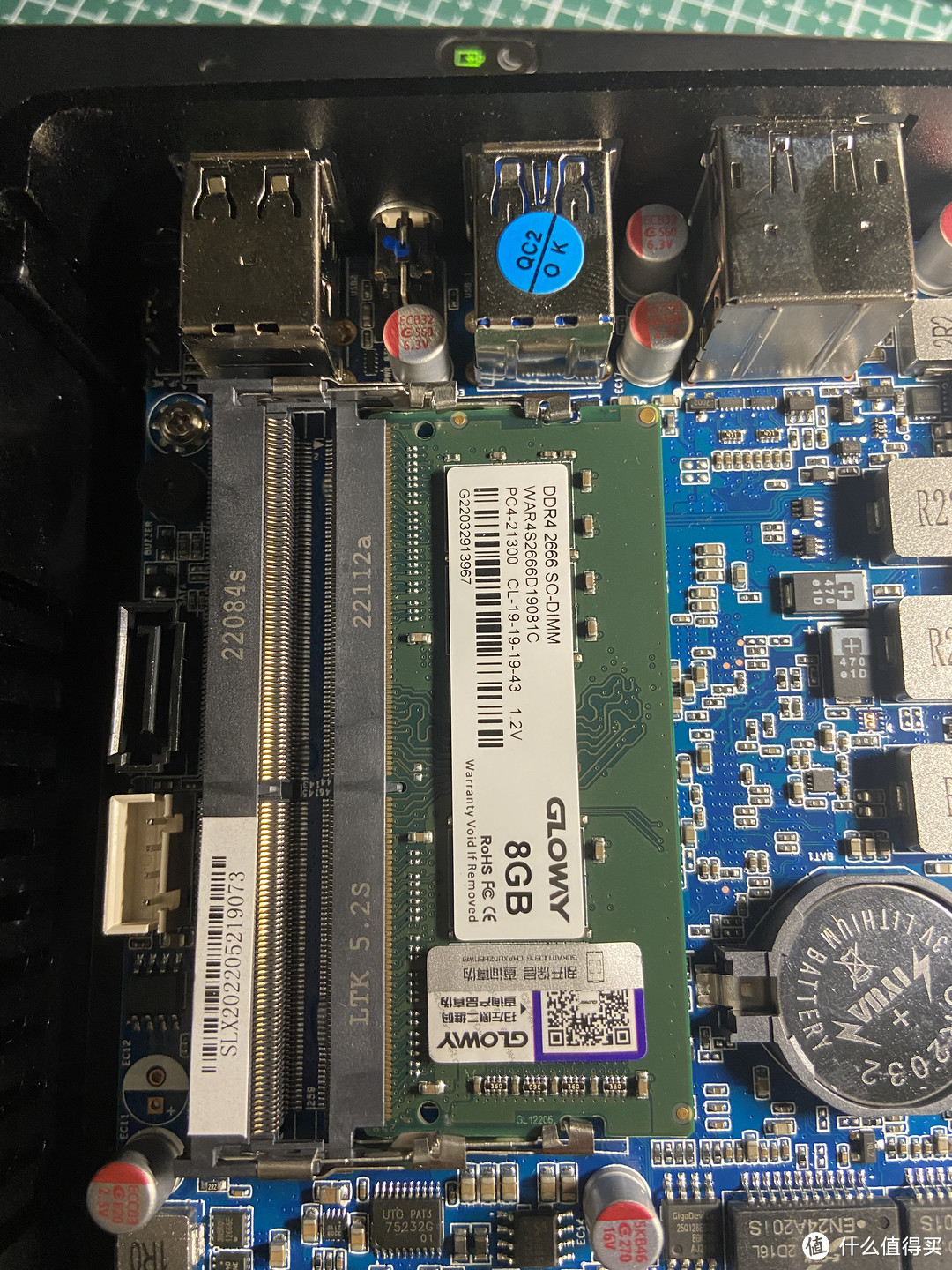

8G鱼竿家的内存

内存嘛建议用大厂颗粒，可是我不接受他的建议 ，2666的就够用没必要整3200的

512G鱼竿家的固态

速度嘛就那么回事吧，5年质保怕啥，再慢也比机械的快，就是发热有点大，本来想在618来个399个1T，只怪没看见那价格啊，512吧，也够用了

硬盘连接

接下来在说说这个SATA的连接，插口吗虽然不是太好插，但是也说得过去，就是硬度稍强，弯折起来有难度，本来想给他延伸到机体外面，无奈后面没看门啊，只有硬塞到了里面。

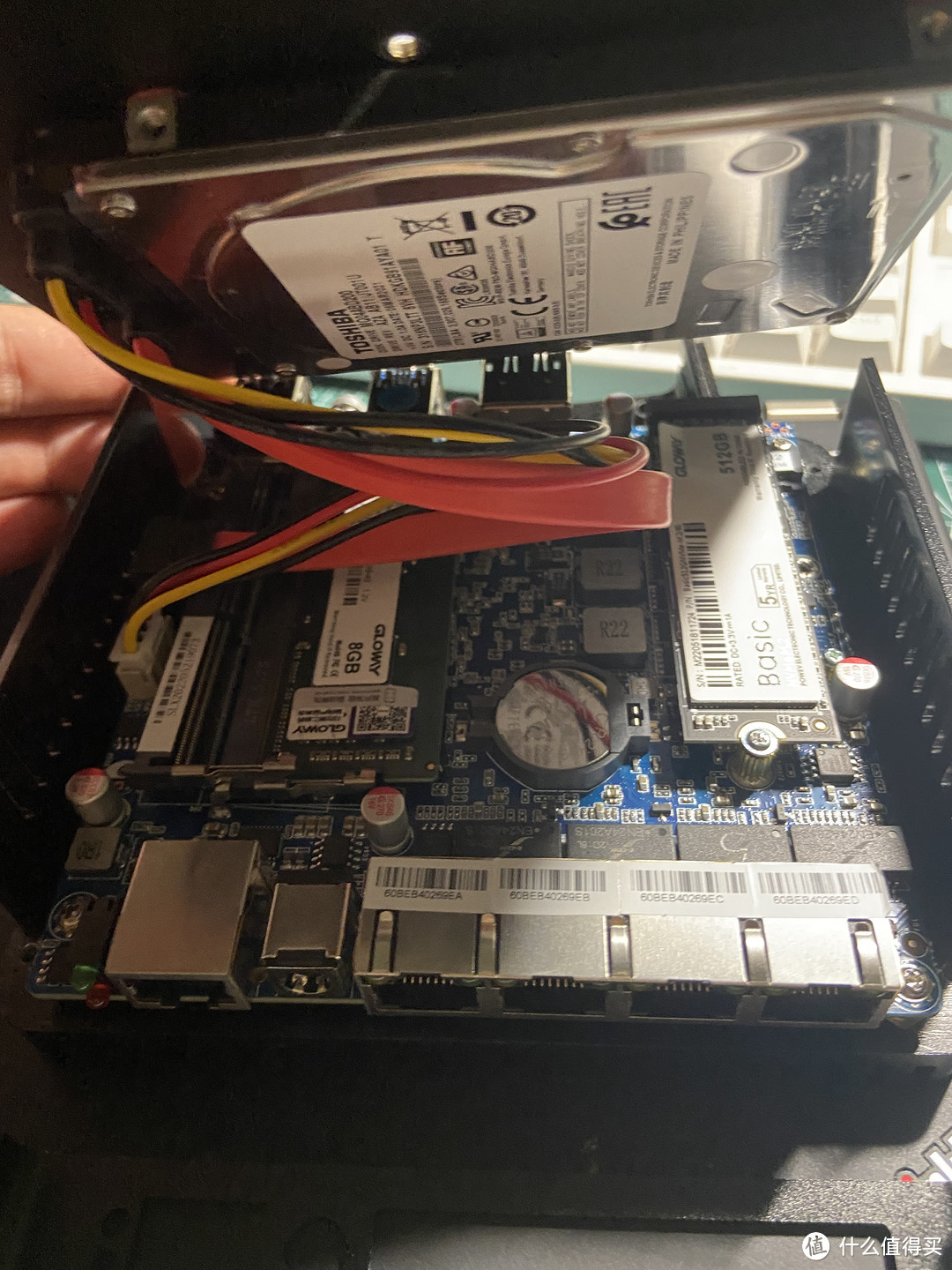

大力出奇迹

费了九牛二虎之力终于把他搞进去了，但是后期一看，温度爆棚，虽然加了散热风扇，但是顶不住啊，所以只能将网卡处机箱面板拆除，从那引线出来，整个世界都凉爽了，粗略估计一下，硬盘温度显示下降了能有10度。这是后话了，咱们后面接着说。

踩坑之旅和填坑之路

买这个小机器的初衷是为了替换我现在的小主机的黑群晖，

Dell小主机

这个小主机说实话是真稳啊，黑群晖一年开关机不超过3回，温度低，噪音低，稳定性真不是盖的，说实话，功率就算上i5 4590T也基本不会超过20瓦，就像我前面说的跟N5105比起来还是费电点 （嘿嘿，又开始骗自己了），换他实际还有一个目的，就是他可以黑果嘛，有空时候我也鼓捣鼓捣。

废话不多说了，首先说下踩过的坑。

1.目前在用的黑群晖系统是6.23的，想想就不要6系统了，7系的已经出来很久了，试试吧，结果上的7系的7.01

第一个坑出现在引导方式上，esxi引导时，要快速进入启动界面然后以SATA方式启动，而不是第一个USB方式，这个坑导致我浪费了好几个小时，晚上都没睡好，翻了好多帖子和视频终于发现这小细节，因为以前的U盘引导都是默认第一个，跟这个不太一样，大家要安装的时候一定注意。这个坑实际上你只能在安装系统上才会发现，会把系统盘一起格式化安装系统，导致黑群晖系统崩溃。只能重装。

对了刚才忘了还有一个坑，就是7.01会在安装系统到55%时卡住，要不就是无限循环的安装，我的做法是在爱快里，安装前禁止设备上网，安装后IP会自动更换所以不用担心。但是最好是用920+的7.1，没这毛病而且可以在线安装最新的系统。

2.注意了第一个坑之后exsi里要是设置BIOS启动，我用别的EFI启动不好用，启动之后，可以顺利找到黑群晖，我是在爱快里直接找的，这时第二个坑出现，因为当时的小主机黑群晖还没下线，所以导致了2个MAC相同的机子同时出现，不能够进行安装，无奈下线小主机，安装成功，

3.在esxi里设置了网卡直通想着要给网卡直通给黑群晖，但是试了好多遍也没成功，最终发现，目前根本不能直通225网卡，遂作罢。

4.接着聊一下最大的坑，对，就是硬盘SATA直通，实际上这种方法大家在别的机子上总用，也不是很难，但是对于这个N5105确是个新鲜玩意，翻了好多视频和文章都是在讲exsi的RDM直通，但是这种我用不上，因为我的硬盘目前用在黑群晖系统中，我不能把它格式化挂在esxi系统中在直通，所以只能选择把SATA控制器直通，但是在我安装的esxi7.0u2中SATA是不支持直通的，这可怎么办才好呢？

esxi7.0U2

SATA直通

这个是我已经直通好的，正常情况下他是灰色不可选的，

翻阅了好多资料和视频，直到在B站UP主雷雷那看到了，他在ESXI系统后台修改了一个文件就成功了，但是具体修改了什么属于商业机密，不能外传的，（谁让你不在人家小店里买机器的 ），这种情况虽然无奈，但是他给我指明了成功的方向啊，所以在这里感谢雷雷店长，以后买机器我肯定找UP主，这里也要说下某控啊，告诉我说有技术群到货就拉群里，结果到货给我发了一堆百度云，告诉我没群，简直气煞我也。

有了方向就说明离成功就不远了，所以我就接着找吧，互联网之大是你不能想象的，只要你细心总会有收获，所以工夫不付有心人，让我找到了这篇文章。

首先要在这里感谢知乎博主筷子铺，他这篇2020年的文章引起了我的注意，按照他的方法，我依葫芦画瓢居然成功了。

可以选择直通SATA控制器

记住设备ID

首先我们要在esxi中的管理--硬件--PCI设备中找到想要直通的SATA的设备ID号，一定要记住这个设备ID号

之后用ssh登录到esxi，找到/etc/vmware/passthru.map，（大家可以用软件fxp登录EXSI后台，这里我就不给大家演示了，大家自行百度一下吧，比较简单）在最后一行添加

#Intel Corporation Lynx Point AHCI Controller
8086 2822 d3d0 false

8086是供应商ID，2822是设备ID，d3d0不要动照写，后面是false

当时博主用的设备ID是2822，但是我的不同，所以我就改了。把2822改成了我自己的4dd3其他没动，（如果大家的设备ID好不同，自己修改一下就行）

保存后重启，sata控制器就是可选状态了，直通即可。

所以大家要是和我的设备号相同只要把这段代码复制保存即可

重要的事说三遍，复制这条，复制这条，复制这条

#Intel Corporation Lynx Point AHCI Controller
8086 4dd3 d3d0 false

到这里这个坑就这样填上了，接下来最后一个坑了，大家搬好板凳，继续。

当我满心欢喜插上我以前的黑群晖硬盘，幻想着我的种子 都在的时候，现实啪啪的又开始打脸

直通SATA控制器分配给ESXI里的群晖7.01

首先在esxi中的管理--硬件--PCI设备中找到想要直通的SATA，点击直通并重启esxi，之后在虚拟机黑群晖里添加其他设备，添加PCI设备，选中刚才我们直通的SATA控制器，保存启动，然后去浏览器中寻找我们的nas系统，

顺利的找到了硬盘

但是找到归找到，这样是没认出原来的群晖系统啊，只能格式化用，我以前的东西又都没了，不行，我还得想办法，期间又不知道在哪找到了一个920+的7.1引导，发现这个引导是真棒，以前好多坑都可避开的 ，然后我就合计是不是系统的问题，之后有把硬盘直通给了920+的7.1结果也不行，就在我一筹莫展的时候居然灵机一动 ，重新安装了一个920+的7.1直接挂载了硬盘，结果山穷水尽疑无路（来来啦，下一句 ），居然被我蒙上了，

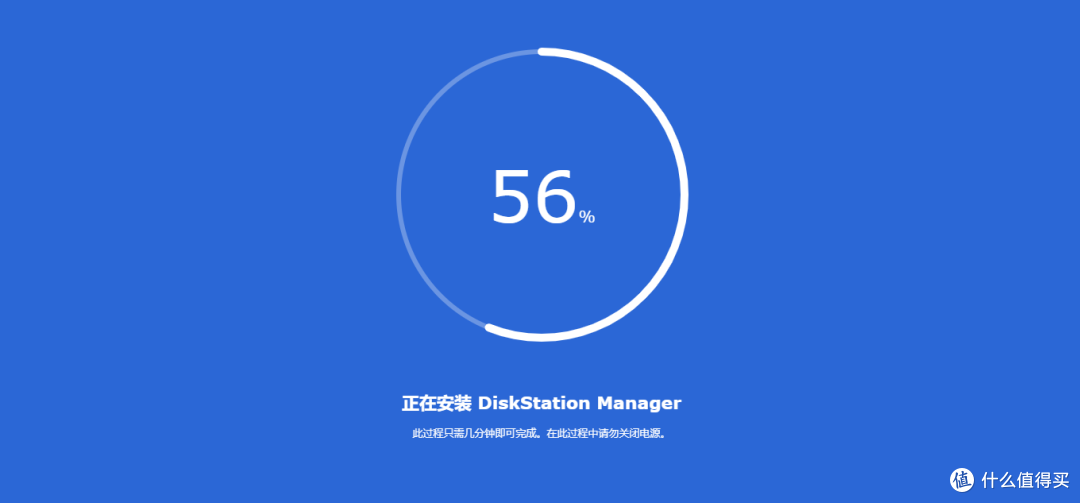

安装920+

成功安装920+

成功找到硬盘并确认数据迁移

保持原系统进行迁移

迁移数据中

更新目前的配置

所有的系统都记录了下来包括NAS名字IP地址等等

这就是刚才上面说的硬盘温度，这里是门在小主机时的温度

这是拆分出来之后的温度，虽然看不见CUP和nvme的但是估计都不能太高

不得不佩服群晖的系统是真的很棒

可以看到套件大部分都不能使用，不过可以后期在弄，不打紧

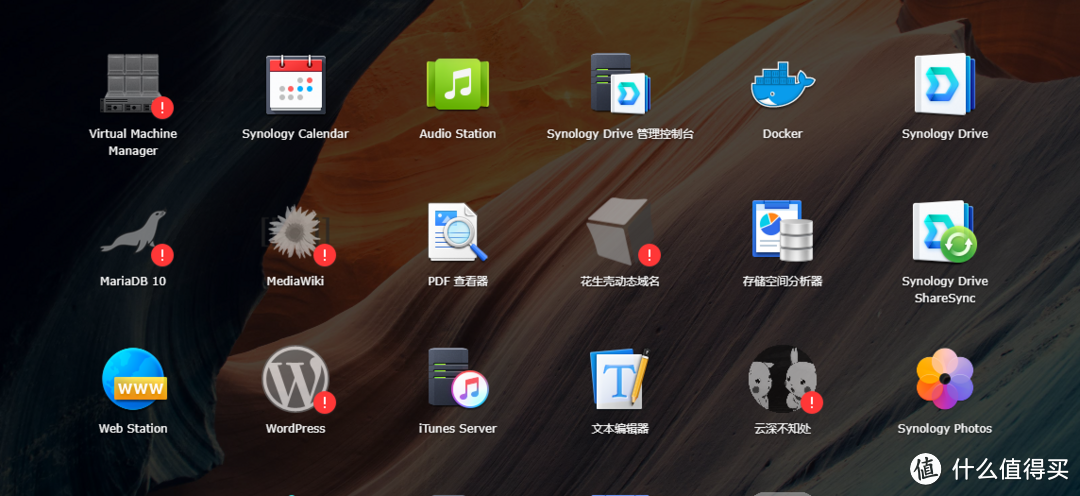

三方套件不友好啊

就像我说的N5105并不见得比4590T省多少电

后记

至此，N5105在esxi7.0U2中建立虚拟黑群晖920+7.1系统硬盘直通的流程大致就分享完了，其实我存储小白的初衷也是为了广大的玩家能够少走弯路，尽量省点时间多陪陪家人，机器嘛终归是机器。好了，今天就到这里吧，咱们下次见。
