蜗牛星际机箱+J3455 组装过程

追加修改(2019-07-29 12:52:27):
2019.07.28增加 2019.07.29修改 感谢值友纠正。稳压芯片为AMS1117-3.3，给IC供电。 所以说这款背板仅增加了IC，对硬盘供电没有任何提升。如果将原背板上的电容补齐。那么供电性能是好于某宝上的背板的。分析一下。某宝上背板在大4P输入位置5V和12V各两个钽电容，其中12V使用的是10uf的。但是，在靠近SATA座的位置，每路少了4颗退偶电容。 钽电容和MLCC用于数字电路，充放电速度快，简单来说就是抑制纹波。由于钽电容和MLCC容量较小，所以需要尽量靠近接口。 另外还看到某宝有的背板上使用的是电解电容。按照充放电速度排顺序：电解电容<固态电容<钽电容。电解电容多用于模拟电路和滤波，用在数字电路是不合适的。稍微有点电路的底子都不会犯这种错误。 对于热拔插，BIOS里本身就有的功能，即使不开启，硬盘不读写数据时热拔插大概率没问题(本人试过几次，请不要轻易尝试，数据无价)，没必要加电路。如果想使用热拔插功能先考虑一下硬盘里的资料重不重要。 个人推荐拆除背板使用。

上一篇文章中说了一下对电源的选择。这次就说一下安装过程吧。

配置：

蜗牛星际C款机箱

华擎J3455

益衡 ENP 7025B

三星 ddr3 8g 1600

银欣 穿甲弹 12CM 风扇

安费诺 sata线

过程

1.打磨机箱边角
收到机箱发现边角很粗糙，容易划伤手，所以先使用砂纸对边角进行了打磨。使用的是400目的砂纸。放个链接。10块钱20张，打磨用了大概4张。

鹰牌砂纸s.taobao.com去看看

2.拆背板加电容

本人推荐去掉背板使用。

某宝上有改良的背板，价格65-70一张上面，仍然不推荐使用。改良的背板在5V输入处加了ASM1117，性能一般的LDO。问题的关键在于，ASM1117的最小压差是1.1~1.3V，也就是说输入电压要比输出电压低1.3V。而对于5V输入-5V输出这种方式这个芯片根本没有起到稳压的作用。其次，ASM1117最大输出电流是0.8A。一些品牌的机械硬盘工作电流就是0.8A，启动时瞬时电流能达到1-2A。可以说这个芯片不仅没起到任何作用，还可能成为隐患。

蜗牛星际硬盘背板四盘位NAS热插拔SATA背板改装IC钽电容替换原装淘宝精选去购买

所以本人准备补一下原装背板上缺少的电容，再测试一下稳定性。最终是使用钽电容和MLCC电容。这里要注意，钽电容的耐压通常要高于实际电压的2-3倍。

一共5种电容，先列一下清单：

AVX 10uf 25V 用于12V供电

AVX 47uf 16V 用于5V供电

三星mlcc 100pf 50V

三星mlcc 0.1uf 50V

三洋固态 220uf 16V

稳压芯片为AMS1117-3.3，给IC供电。 所以说这款背板仅增加了IC，对硬盘供电没有任何提升。如果将原背板上的电容补齐。那么供电性能是好于某宝上的背板的。分析一下。某宝上背板在大4P输入位置5V和12V各两个钽电容，其中12V使用的是10uf的。但是，在靠近SATA座的位置，每路少了4颗退偶电容。 钽电容和MLCC用于数字电路，充放电速度快，简单来说就是抑制纹波。由于钽电容和MLCC容量较小，所以需要尽量靠近接口。 另外还看到某宝有的背板上使用的是电解电容。按照充放电速度排顺序：电解电容<固态电容<钽电容。电解电容多用于模拟电路和滤波，用在数字电路是不合适的。稍微有点电路的底子都不会犯这种错误。 对于热拔插，BIOS里本身就有的功能，即使不开启，硬盘不读写数据时热拔插大概率没问题(本人试过几次，请不要轻易尝试，数据无价)，没必要加电路。如果想使用热拔插功能先考虑一下硬盘里的资料重不重要。 个人推荐拆除背板使用。

简单说一下焊接过程：

先用松香涂抹焊接的位置，然后将电容放在要焊接的位置。因为松香有粘性，所以可以见电容准确对准焊盘。焊接时用镊子压住电容，烙铁上锡。需要注意温度，而且需要快速完成焊接，否则钽电容会受损。

固态电容安装在大4P输入。图上展示是错误的，这样背板装不上去。电容方向需要朝着硬盘，这样的话最下面的盘位只能使用2.5的硬盘。

3.安装其他部分

安装顺序(默认机器被完全拆开)：

1.安装主板，内存，主板上的电源线，主板上的SATA接口

2.背板，一定要先将背板装到硬盘笼上，再将硬盘笼固定在机箱上

3.安装风扇，选择12CM的银欣穿甲弹，吹出来的风比较集中，直接对着硬盘吹效果比较好。银欣穿甲弹出风孔自带防护网，所以就不需要原装的防护网了。

风扇是向机箱内部吹的。也只有穿甲弹推荐这样做。因为大部分风扇风向是吹向风扇四周，而穿甲弹风向是正前方。其他风扇加一个改变风向的网也可以实现。 选择进风是为了防尘，这样整个机箱只有一个进风口，加上防尘网就可以了。 如果风扇选择出风，电源风扇也在出风，那么进风口是硬盘笼和侧面的网眼。C款机箱硬盘笼不容易做防尘处理(有值友在硬盘架上加了密封条来防尘，这样会影响散热)。

4.将硬盘笼安装在机箱上。

5.安装背板上的电源线和SATA线。如果使用的是益衡7025B，那么大4P的长度是不够的，需要买两根延长线。

6.将电源固定在机箱上。

SATA线选择的是山泽和安费诺的线(看下面的卡片，购买安费诺的店铺在卡片信息中)，原因是机箱空间较小，这种线容易弯曲，走线比较舒服。价格方面安费诺比山泽贵3-5元,40cm的一般在13元左右(安费诺有假线，切勿贪便宜)。但是安费诺的做工有一些优势，插上去的感觉非常顺滑，卡住那一下的响声很清脆。

安费诺 SATAhttps://item.taobao.com/item.htm?spm=a1z09.2.0.0.2b7e2e8drORoAJ&id=520173631638&_u=su85dj23c94s.taobao.com去看看

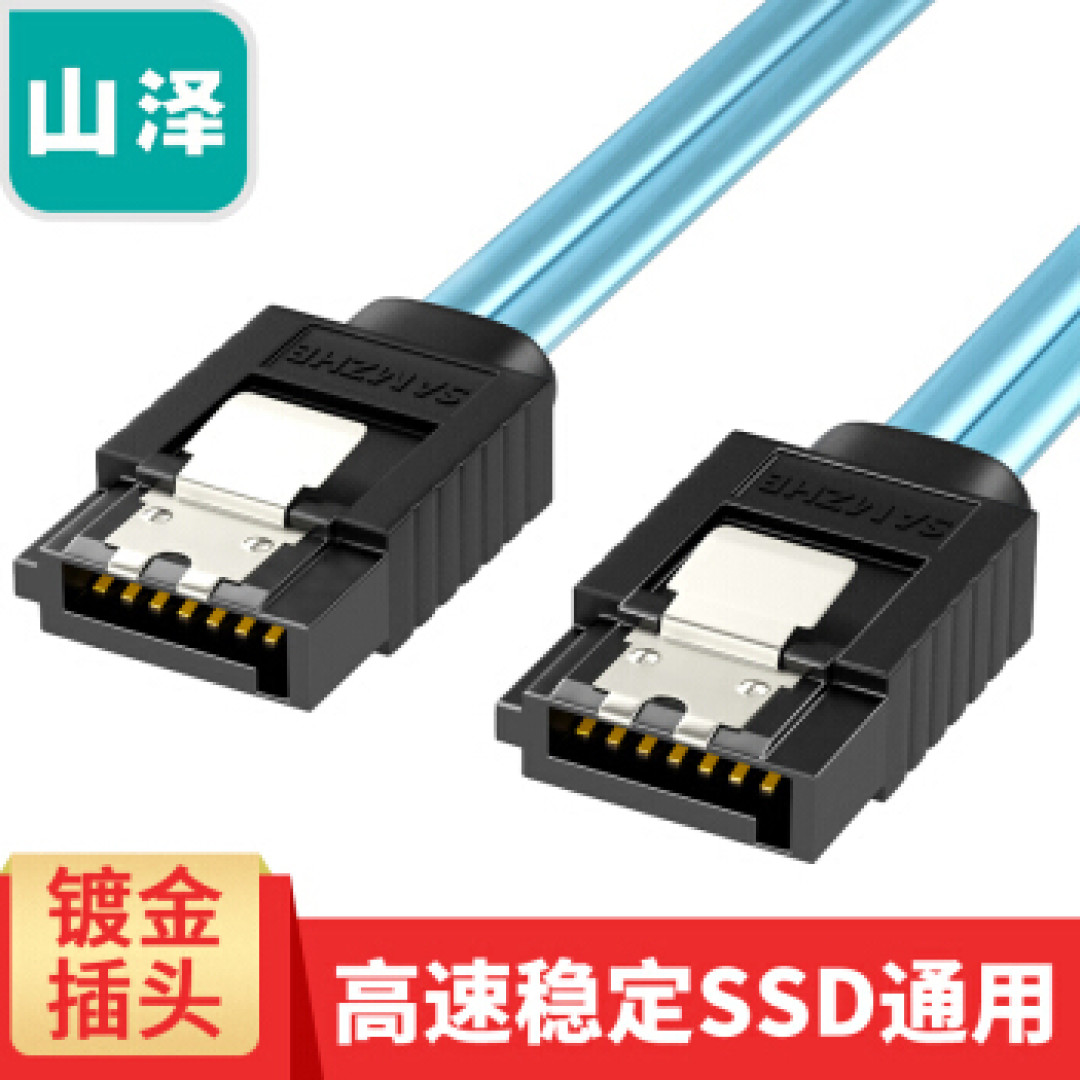

山泽（SAMZHE）高速双通道数据线SATA3代2代硬盘数据线3.0浅蓝直对直【**版】0.5米9.9元京东去购买

4.组装完成&安装系统

放一下安装完成后正脸和内部的图片。

本人选择的是黑群晖3617xs，版本6.2，引导1.03b.

安装教程比较多，百度即可。推荐使用 XPEnology多功能工具箱V1.3。里面有安装所需的所有东西。

修改启动信息的时候并没有使用DiskImage，而是使用的是WinSCP，这个软件更好用。

放一个生成S/N的网站，可半洗白。本人不推荐全洗白。链接。

黑群晖洗白的机器官方肯定能查出来，只是懒得管。半洗白足够用了。

真想使用远程访问的话，个人推荐使用向日葵的文件传输功能。免费，能满速，几乎支持所有平台。

目前本人已完成安装，正在测试背板的稳定性。

内容如有问题，欢迎指正。
