i9-9900KF+M10H+iGAME RTX 2080S装机,实测SL600M垂直风道
前言
现阶段的垂直风道结构大致分为两种,一种像是银欣乌鸦那种所有硬件都是旋转90°安装,属于真正意义上的垂直风道,另外一种则是杂交混血型,主要是牺牲下置电源风道,变成进风的地方,然后从后侧方或者顶部排出热量。这两种结构其实各有优缺点的,正好硬核有几种现成的配件,来组装起来看看第二种结构的效果如何,第一种银欣LD03会比较符合,后面应该会再出一篇相关的。
配件继续沿用一些旧的,据说有一个可靠消息,本月28号9900KS要上市了,从某电商那里了解到的,至于价格未定,但可以肯定体质方面要比现阶段的9900K/9900KF要好一些,正常体质的话估计5.2到5.3GHz没问题吧。就是这颗U不知道会不会一上架就溢价,要不要折腾把手上的卖了,自己考虑吧。
CPU:Intel i9-9900KF盒装
散热器:九州风神船长360X WHITE
主板:华硕ROG MAXIMUS X HERO
内存:芝奇TridentZ DDR4-3600 8GBx2
显卡:iGAME RTX 2080 SUPER Advanced OC
电源:酷冷至尊V850 GOLD
机箱:酷冷至尊SL600M
硬盘:三星PM981+台电NP900C
配件介绍
为了避免全文过于累赘,这一篇只介绍那些新配件好了,毕竟大多数人都是喜新厌旧,哈哈。

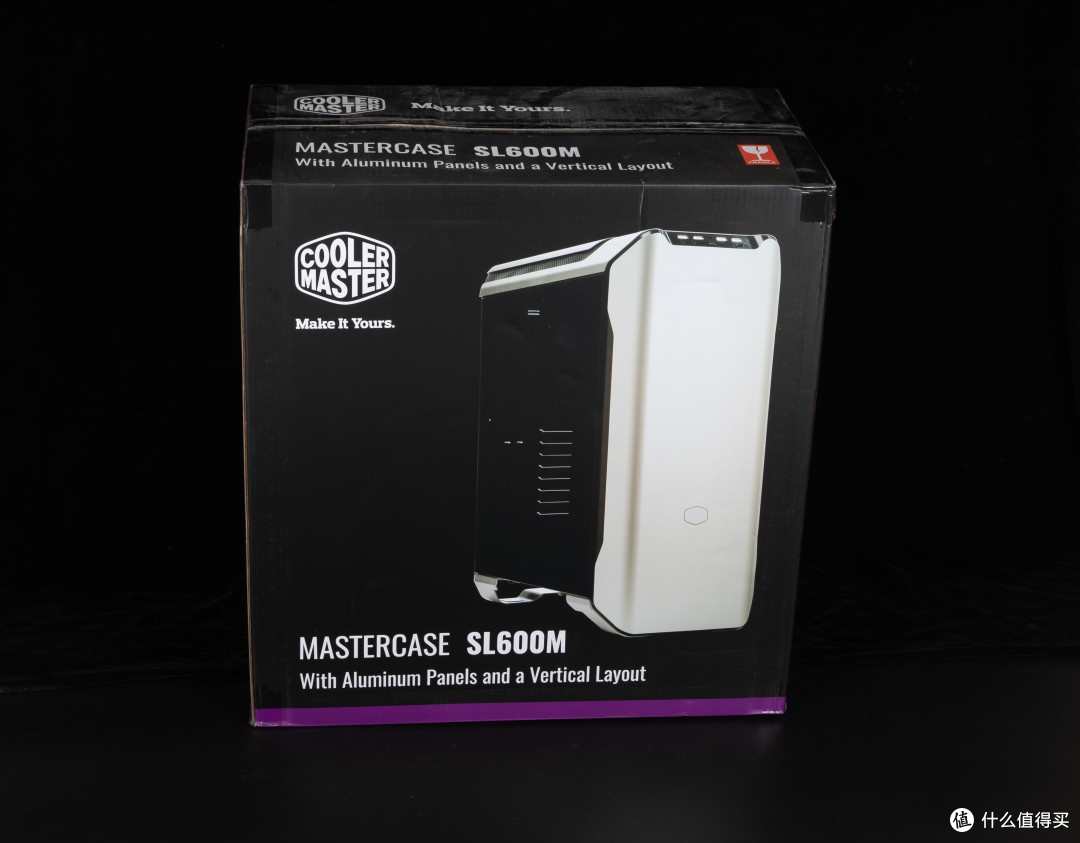

酷冷至尊机箱给硬核的印象一直是大大大,然后外观和设计方面会有一些特别和创新,真不知道他们真正意义上的ITX机箱何时才能面世。言归正传,第二种非正统式垂直风道的机箱真不算太多,除非是类似A4结构的ITX机箱就很多,ATX类在京东目前只看到酷冷至尊SL600M和乔思伯U5两款,SL600M外观设计看起来会高级一点,之前乔思伯U5也装机过一次,效果还算不错。
开机箱类,习惯性先瞄一眼规格表。能容纳下E-ATX主板的体积都不算太小,净重可达到13KG,顶部和底部均可安装360mm冷排,最高支持191mm散热器,其实除了常规安装以外,分体式水冷也是蛮适合的。
SL600M外观很出众,看起来就没有一点廉价感,前部和顶部都采用了阳极氧化铝材,表面有喷砂质感处理,一边是钢化玻璃侧板另一个是五金结构,整体充满了科技未来感,这也是为什么它能卖到1599元,在这个时代机箱颜值很重要的。

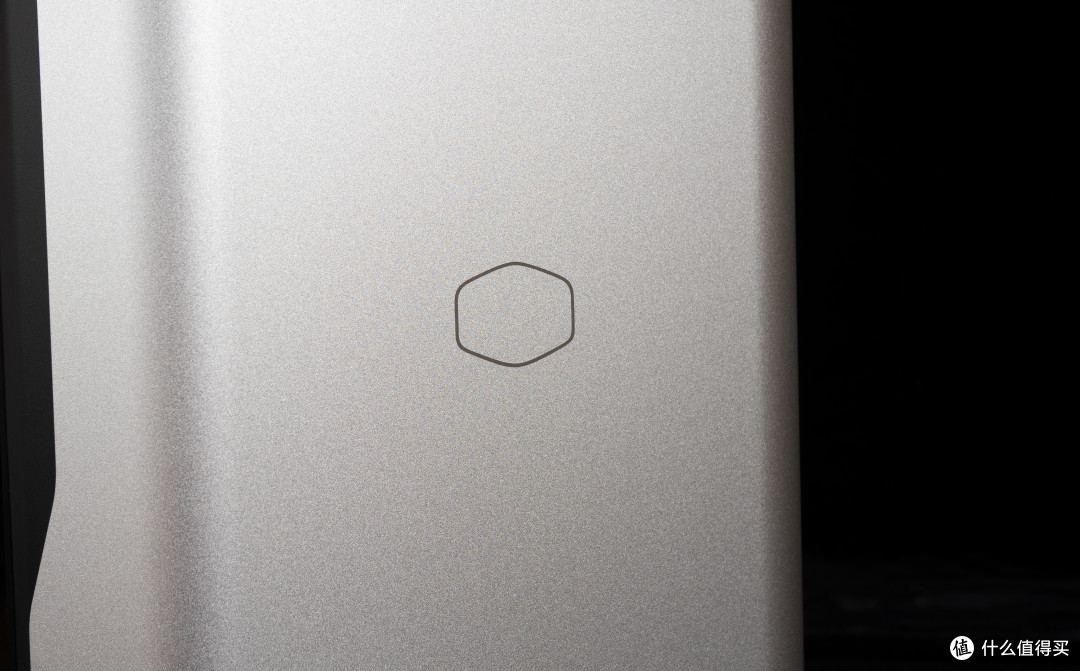

前面板这里有酷冷至尊六边形LOGO,并没有灯光效果的设计。
45°倾斜式的I/O面板,最大程度上利用了面板空间,不会占用前面和顶部的一体简洁,顶部只有一个LOGO,亮机就会有白色的灯光。面板由两组USB 3.0、两组USB 2.0、一组USB 3.1 Type C、3.5MM音频麦克风口以及四档风扇调速,中间黑色的部分是光线感应器,近距离接触就可以点亮USB接口(过一阵熄灭),方便夜晚使用,这个功能和后置I/O带灯功能一样,只不过酷冷至尊把它做得更加智能。
顶部不是单纯的铝材面板,实际上黑色防尘部分带有三颗柳钉,可以自由调整铝材顶盖的高度以便散热,这个创意挺不错的,或者你干脆把顶盖掀掉,只不过这样就比较不协调。
另一面是钢板结构,对于硬核这种走线奇特的玩家来说,双面钢化玻璃没什么实则作用。
两块铝材打造的底座,看起来挺结实稳固的,起初认为这两颗200mm风扇是有RGB灯光的,毕竟透明扇叶,结果是无光的...两颗这么大尺寸的风扇进风,应该能保证一定的风量,转速800RPM,支持4pin PWM调速。
看看屁股部分,一般机箱后端是有风扇位的,SL600M把这个部分封死了,出风部分完全可以说靠顶部的风扇,按照个人的猜测是,官方觉得不需要这个风扇位的存在,对下方风道调教是十分自信。
两侧板采用滑动的方式拆卸,可以看到由于和一般ATX机箱不一样,电源挪到右上方去了,采用一整块遮罩挡住,这种方式相对于主流的分仓式安装稍微麻烦一些,因为除了拆遮罩板,电源架子也要拆下来才能安装。

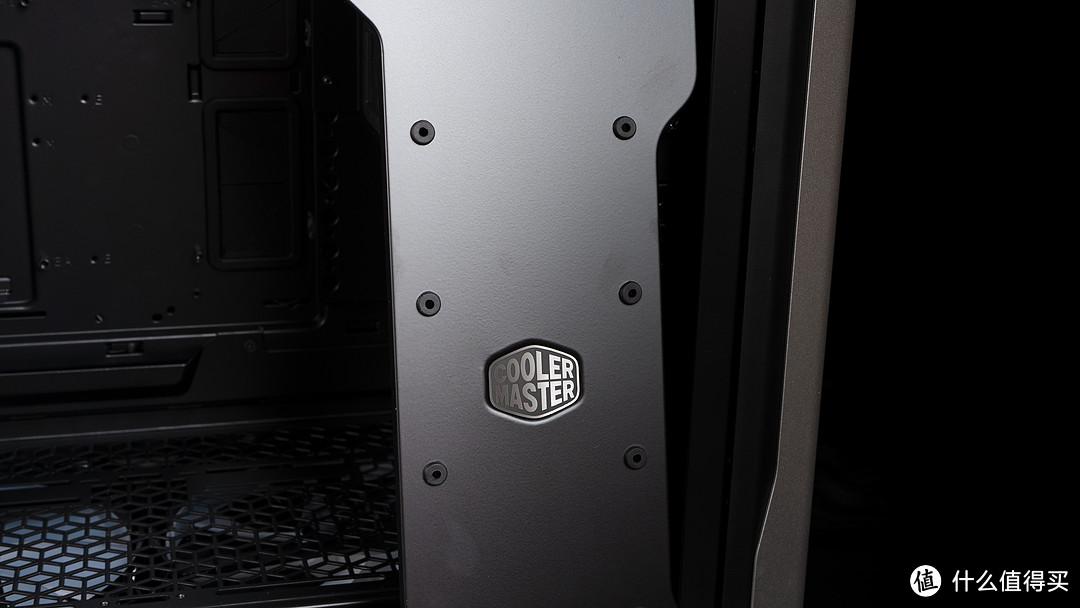

这个金属LOGO可以说是非常亮眼了,上下也能安装两个2.5英寸硬盘。

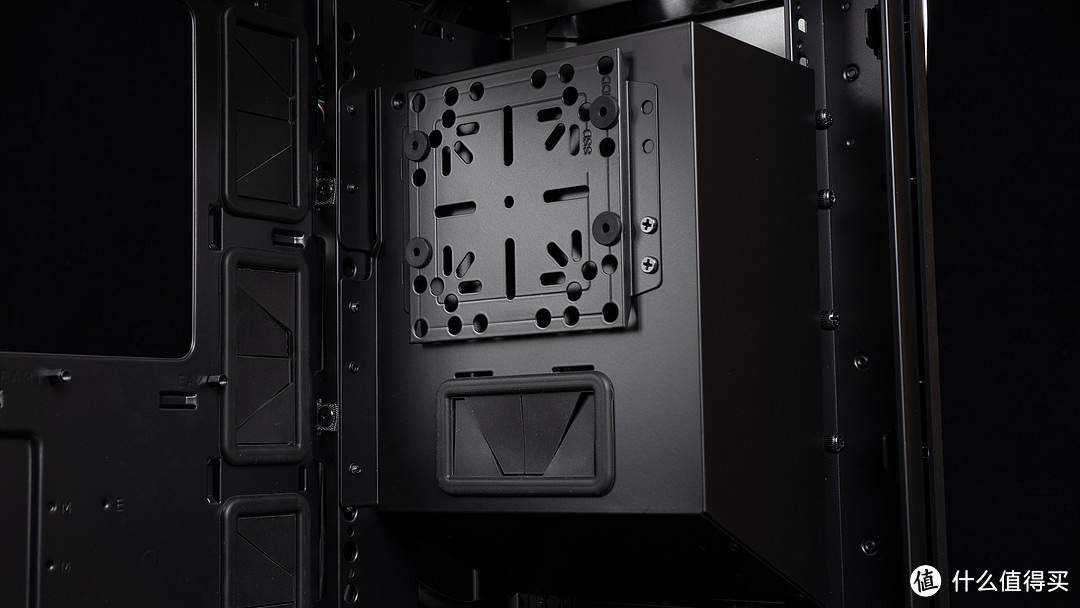

拆开遮罩之后看到里面,电源架上可以安装一个3.5或者2.5英寸硬盘。
同样的硬盘架可以在后方和前面板里面看到3个,一般情况下,个人建议安装到电源架上那个,因为后方那个会和其他硬件互相影响,而前面板那2个是完全封闭空间,散热可能没那么好。

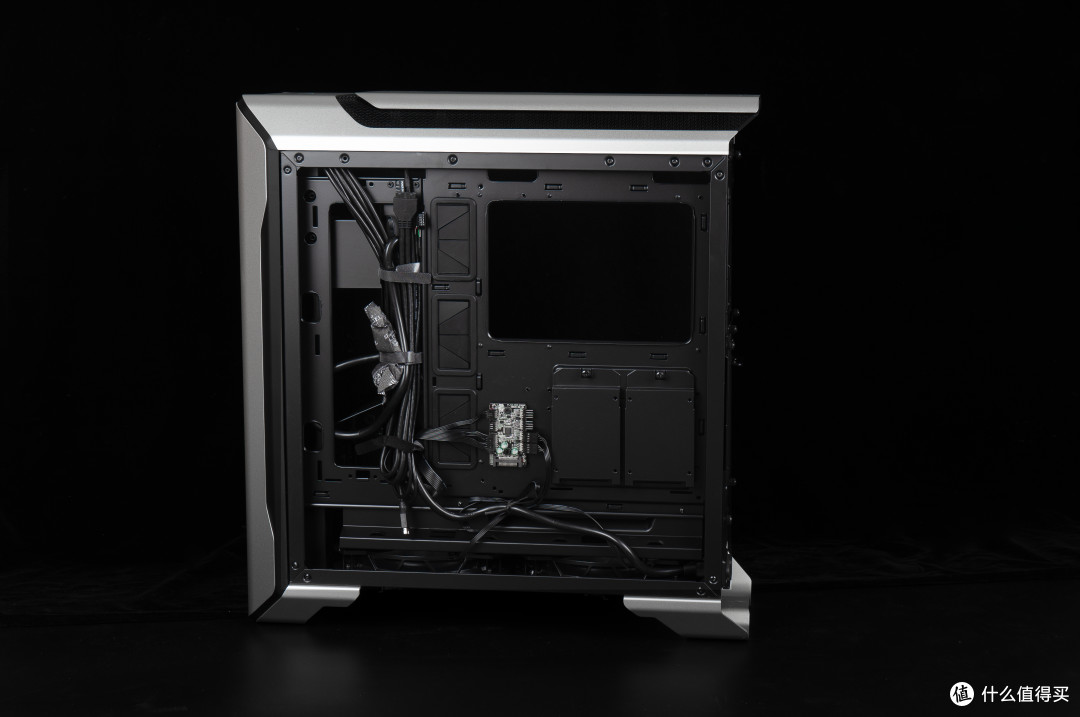

背线部分,附带一个风扇控制Hub,除了自身两个200mm风扇以外,还留有两个4pin风扇口,SL600M I/O的风扇控制可以在手动三档和主板两种模式切换的,还挺人性化的。支持硬盘方面,单纯4个2.5英寸位置,4个3.5英寸或者2.5英寸位置,小型工作站和娱乐用途都差不多够了。
电源选用酷冷至尊这款V850 GOLD,新一代V系列改进的地方不少,包装还是大家熟悉的紫色描边,酷冷至尊近年以来的代表色。
10年质保是2019年PC电源界新增的一个标杆,基本上一些大厂的金牌全模组电源都会有此售后服务,从另外一个角度来看,也可以说是PC电源达到瓶颈的时间已经很长了。
长度方面,V850 GOLD相比此前的V系列有所缩减,兼容性会更强,同时风扇支持HYBRID功能了,可以实现静音、延长风扇寿命。
要是在SL600M这个机箱里面,个人觉得还算不要开启HYBRID功能了,因为电源本身没有处于一个独立的风道。
新版和旧版大致用料方面都是全日系电容,不过单路+12V(输出844W)、+5V与+3.3V输出新版本的V850 GOLD都要更高一些规格,内部的结构应该有进一步的优化,
全模组设计,除了主板本身24pin供电,而在双8pin CPU情况下,亦可接3个6+2pin PCI-E显卡接口,基本上可以应付各种主流和高端平台,实际插入的时候稍微偏硬一些。
全家福,扁平式线材,酷冷的标准是16AWG线材,承受过电流能力更强。
显卡是iGame系列的性价比型号,纵横RTX 2080 SUPER各种非公型号里面,同价位情况下Advanced OC标注的Boost频率是最高的1845MHz,留有最深印象的是年初给基友买的非SUPER版本,烤机温度真的低得吓人,所以来看看这款SUPER版本AD OC怎么样,散热器规格应该没有多大改动。包装和别的非公有一点显得很特别,NVIDIA绿色部分是荧光设计的。
背面部分是RTX 2080S AD OC的技术和特点,支持RGB就不用多说了,IGAME ZONE软件仍需要努力,亮点还是IGAME I.P.P至纯数字供电(这一款是10相),全钽电容优点很多,基本上iGAME系列的显卡和主板都采用电容。最有趣的是,七彩虹在京东销售页面都标注支持个人送保。

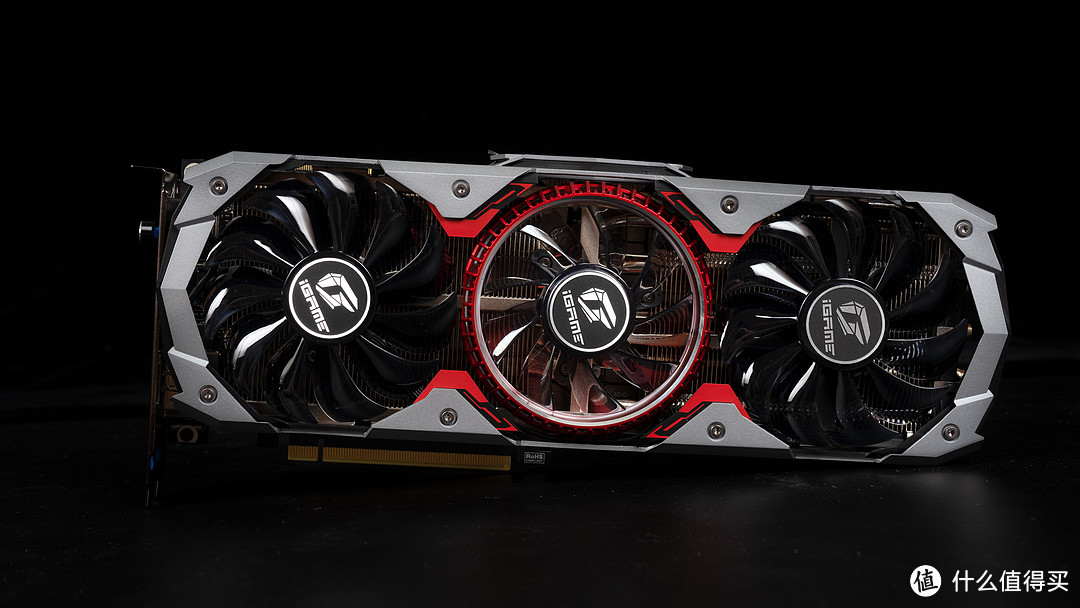

外观方面,RTX 2080S AD OC导流罩和全系基本相同,个人第一感觉是和旗舰九段相似的蒸汽朋克风格,当然还原度肯定没有九段那么好,中间红色部分的部分会比较出戏,银色配红色的想法很大胆,红棉中国设计大奖得主(注意不是德国红点大奖),从另一方面可以看出七彩虹是一家什么样的企业。
长度方面,这款显卡达到了315mm,仅仅刚刚好在SL600M容纳下(因为电源部分的存在),左右两颗风扇是90mm的,中间那一颗尺寸小一点,支持三颗螺丝方便拆卸,和导流罩不冲突。
中间部分是有RGB灯光的(官方称之为能量核心),和其他显卡不一样,竖装展示情况下,灯光只集中在这个区域,效果比其他那种导光带式的肯定差一些,具体是否亮眼可以看看后面的效果。

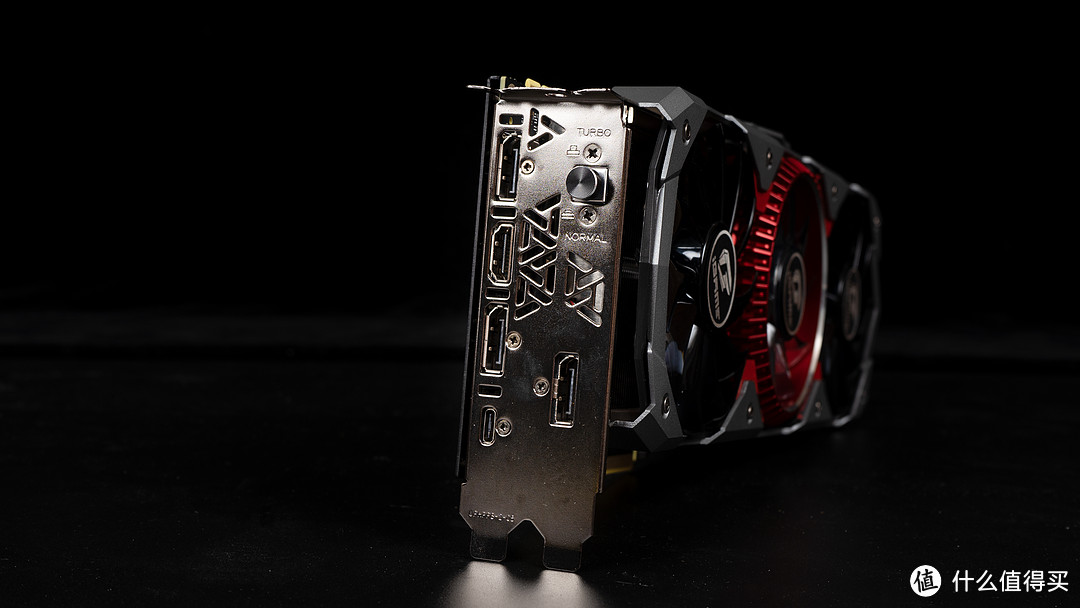

3个DP、1个HDMI以及1个USB C视频输出接口,比较标准的方案,旁边那颗是一键超频按钮,按下去是1815Mhz,按上来是1845Mhz,也可以了解为双BIOS切换功能,只是按钮逻辑可能有点方向。另外看到显卡并没有采用越肩式设计,在规格用料良好的情况下就很难得了。
金属背板部分,有一些轻微的iGAME元素,不过并没有任何开孔部分,看来iGAME这个银鲨散热器性能应该挺不错的。
侧面部分,没有遮罩设计,看过官方一个拆解图,内部有散热底座,其实就是覆盖PCB核心、供电和显存部分的金属片,整体温度理论上都能降低。
肩部特写,iGAME信仰LOGO灯,仔细一看,两侧部分还有一些线条装饰,亮起来不会显得太单调了。双8pin外接供电可以说很给力了,对比一下同价位的非公就知道了。
RTX 2080S AD OC采用了5条8mm纯铜热管,规格也是蛮高的,不过这部分并没有进行遮罩处理,算是一个完美之中的小遗憾吧。

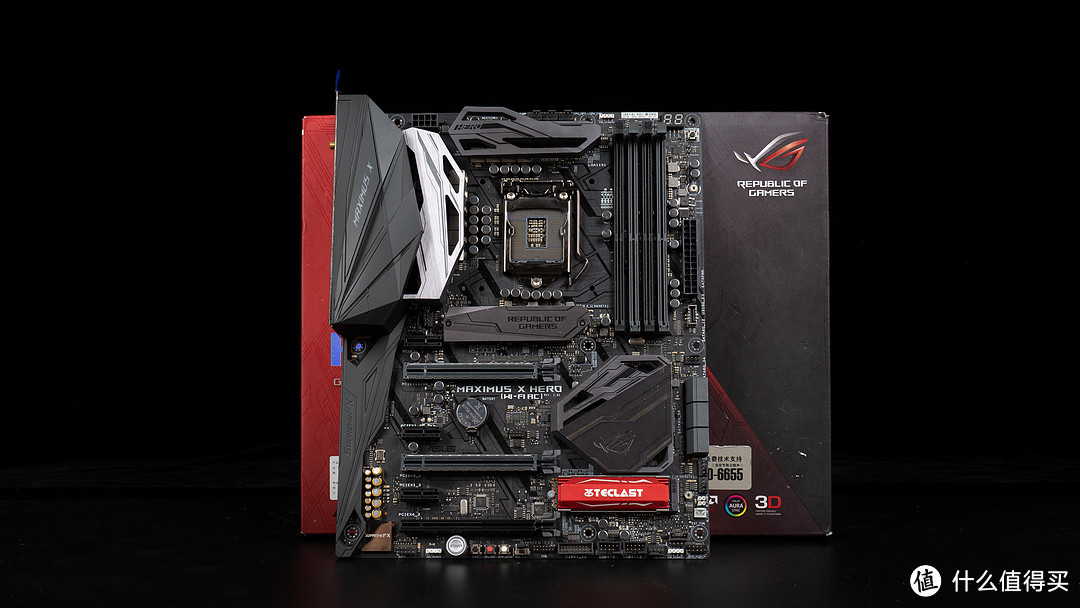

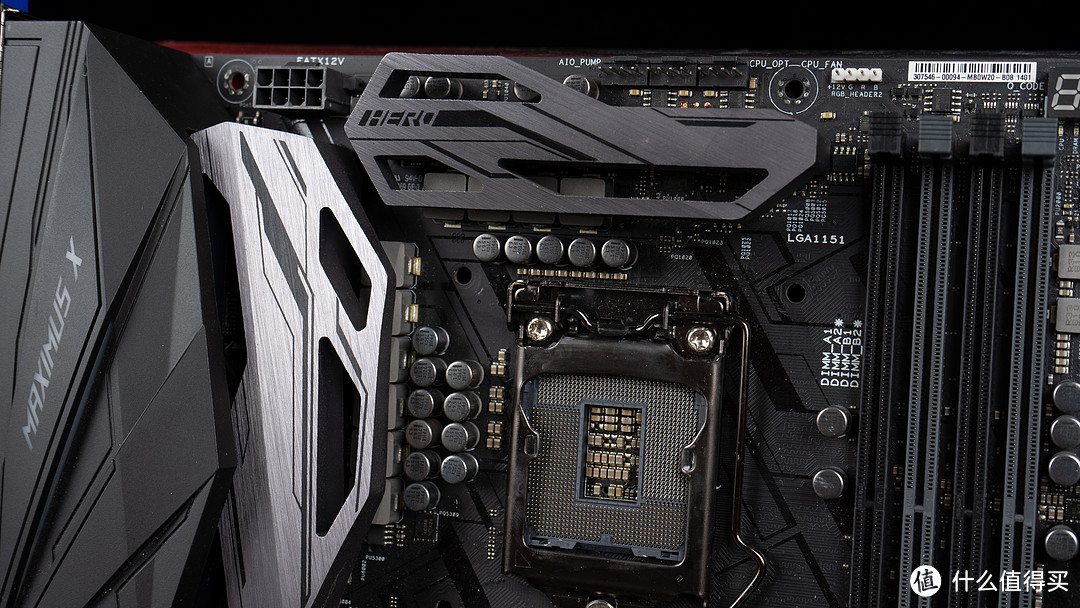

主板是别人转让的京东货,M10H带i9-9900KF超频5GHz只能说是刚刚好够用吧(在阿萨辛III对比猫头鹰的测试中,电压1.312V可以稳过FPU),硬核平时使用也不会特意超频,毕竟这颗U真的是一颗电老虎,长期使用的话,单8pin供电给到余量太少了,加上也不是全新使用。
板子本身各方面规格还算不错,这个是后期版本的REV .1.01,据闻供电部分可以媲美大哥M10F,实际上超频供电部分的温度是压住了(不过是风冷方案),长期使用还是算了。

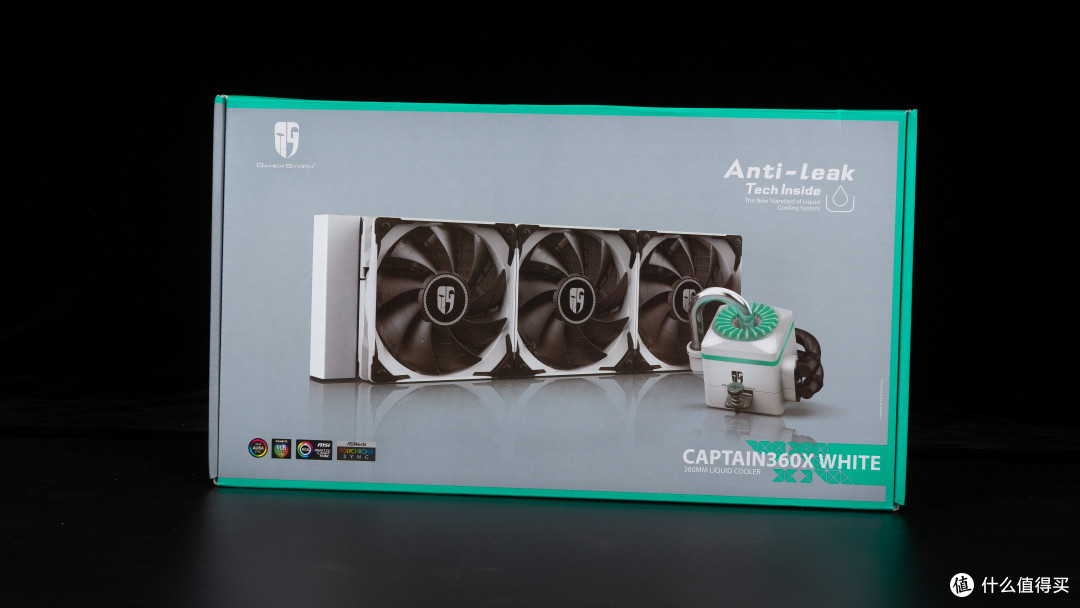

最后的新东西是九州风神这款船长360X WHITE,也有黑色的版本,总算是又多了一个白色配件的选择。不过说实话个人觉得360水冷在这个SL600M箱子中使用不是最好(后面有解释),本身船长外观的设计是很YY的,你看到九州风神衍生这么多版本的船长系列就知道了,这次包装相对PRO版本更简洁了,描边和配色都改成了GAMERSTORM系列的青绿色,算是比较小清新的一种。
九州风神新版本的水冷,都采用了Anti-Leak Tech Inside动态平衡防漏液技术,申请了专利的,AIO一体式水冷最大的缺点就是担心漏液了,这也算是国产品牌努力的一个方向吧。
习惯性地看一遍规格表,平台支持方面覆盖完全了,包括TR4和LGA2011-V3这种最新的HEDT平台,看来冷头覆盖面积是足够的,这一款仅支持12V 4Pin RGB灯光效果,好处是兼容大部分主板了,包括旧一点的平台,毕竟3Pin ARGB接口普及性是比不上前者的。
风扇不再是PRO版本那种ARGB风扇,而是新推出的TF-120S,黑白搭配还挺不错(单纯白色有点接受不了),不带灯的好处是可以带来更好调教和设计。后面一段时间风扇应该有单卖的,专门用于冷排的。
液压轴承设计,扇叶部分可以看到是双层并且带有纹路的,据官方介绍说是可以提高风量。
0.15A额定电流,转速为500到1800RPM±10%,12VDC供电。
风扇边框类似于阿萨辛III上的蜂腰型纹路,带有流向的指标,起初以为只是装饰作用,其实还能提高风压。

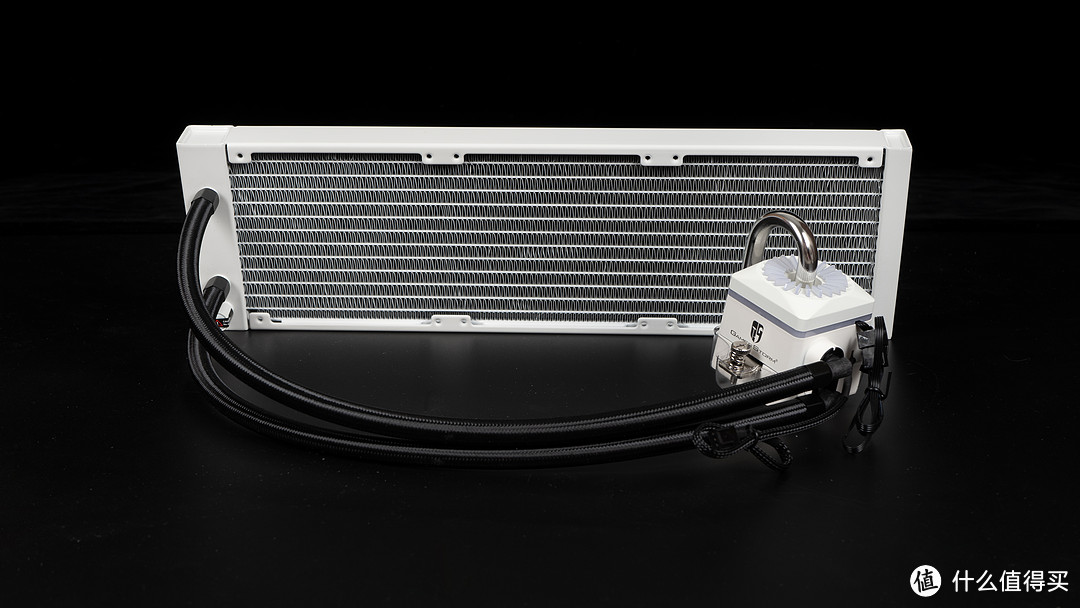

冷排长度为402mm,整体都是白色的设计好评,水管采用纤维橡胶包裹,抗压性和弯折性都不错。

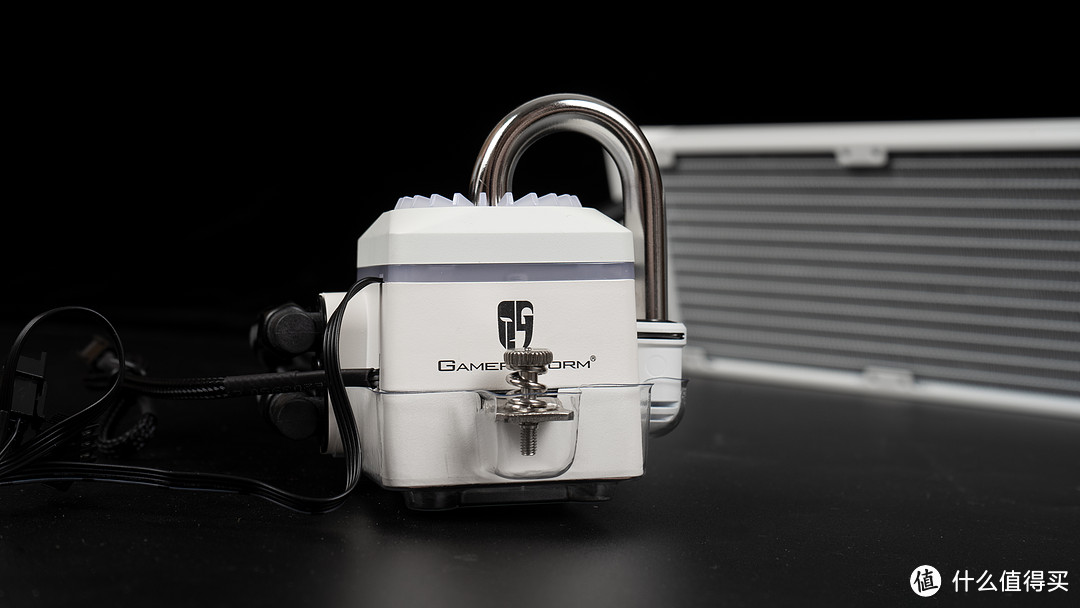

从PRO V2版本开始,船长这个水冷头U型管就变成金属的,静态质感上更好,以前EX版本那种透明水管则是灯光效果为佳,船长360X发光面积是顶部一片片和周围一圈的地方,比以前那种内部灯珠映射出来效果更好。
这个水冷头上自带的按压式扣具很实用,安装所以平台都能通用。
接触铜底是微水道设计,看铜底的面积不大不小,应该刚好能覆盖着HEDT平台的顶盖。自带那一层硅脂稍微有点厚,并且有点不太黏稠,不满意可以自行更好下,硬核这里想默频测试就直接用上了。
13条水道设计,鳍片采用U型,常见的铝材质,27mm厚度薄排设计。
扣具方面,船长系列从诞生以来变化很小,会有一些小改进,并且主要是增加了一些平台支持。其他配件方面还要风扇集线器、灯光控制器以及灯口集线器,喜欢的话还可以贴上GAMERSTOM的金属LOGO。
装上风扇,船长360X WHITE颜值还是在线的
装机和灯光展示
之前说很麻烦的一点是,电源是要拆两层结构,又要装两层结构的步骤,还有先把主板顶部的接口先接上吧,不然冷排一装,那一点缝隙基本就不允许接线了。
360水冷在这款机箱最大的问题是,它要吸收部分来自电源的热量,并且本身机箱后部也没有风扇位置,整机的排放热量只能从顶部排出,对冷排可能会造成一定影响的,而240水冷还好因为能够多装一枚风扇几乎不影响,个人感觉这机箱最佳方案应该是风冷好一些。
电源也是垂直风道安装,建议不要开启HYBRID,因为风扇位置也是相对密封的,除非你想一大堆线材裸露。
3.5英寸硬盘选择安装到前部隐藏,机械硬盘发热量其实还好。

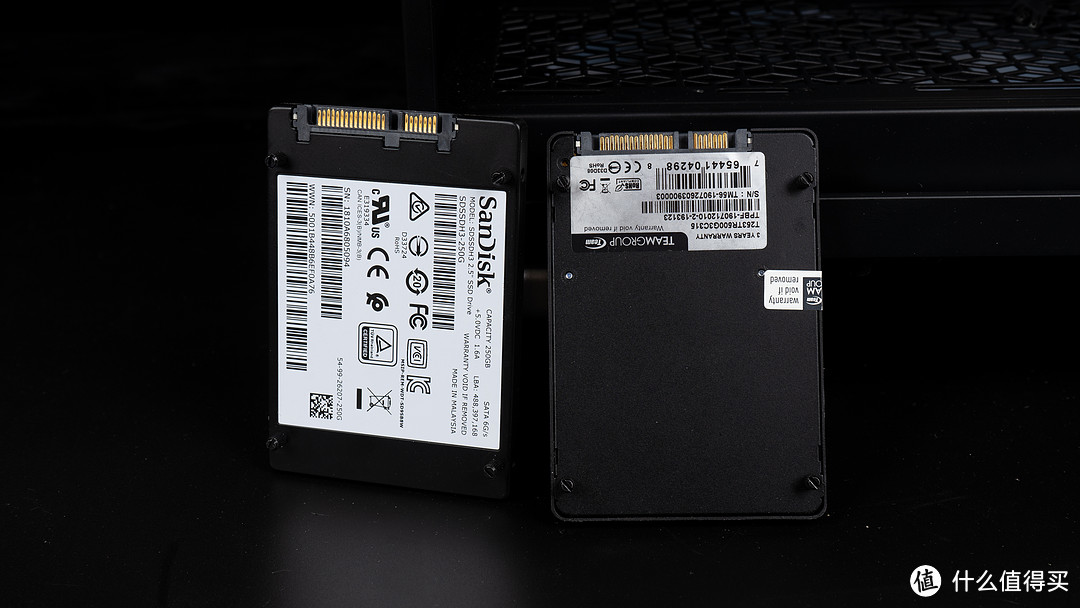

SL600M 2.5英寸硬盘安装方式比较便利,小螺丝手拧即可。

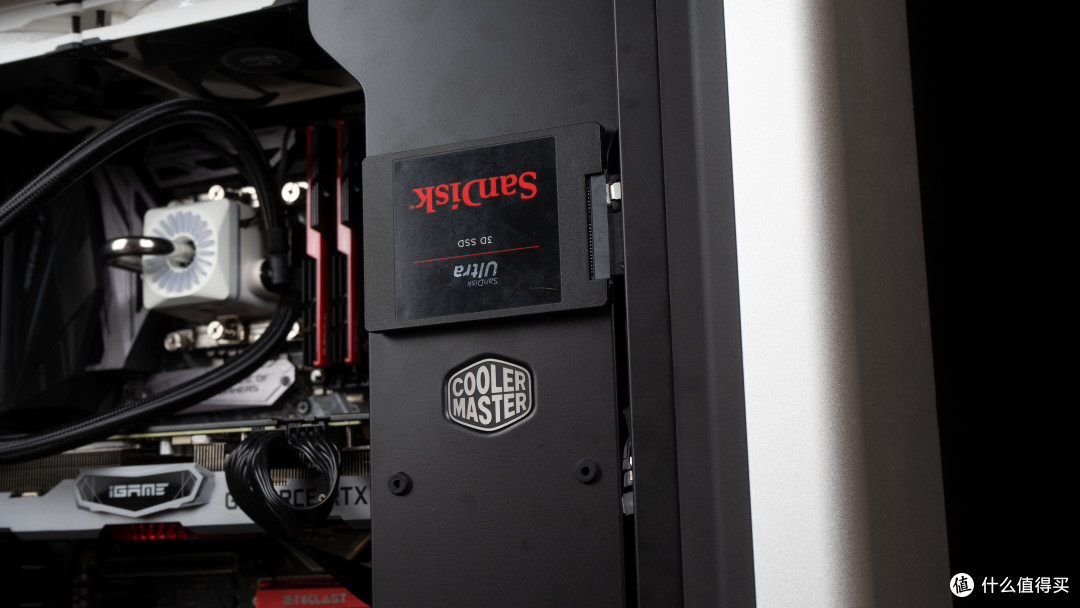

然后直接把硬盘可以套入胶圈内,既防震安装也方便,你们经常吐槽的闪迪加强版,硬核是用来做系统盘的。

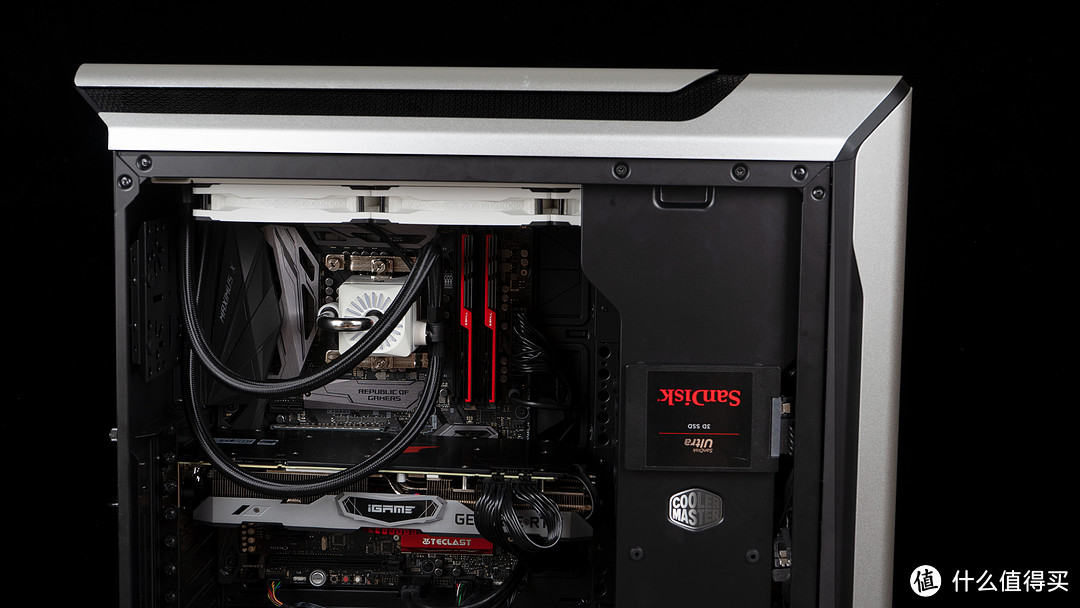

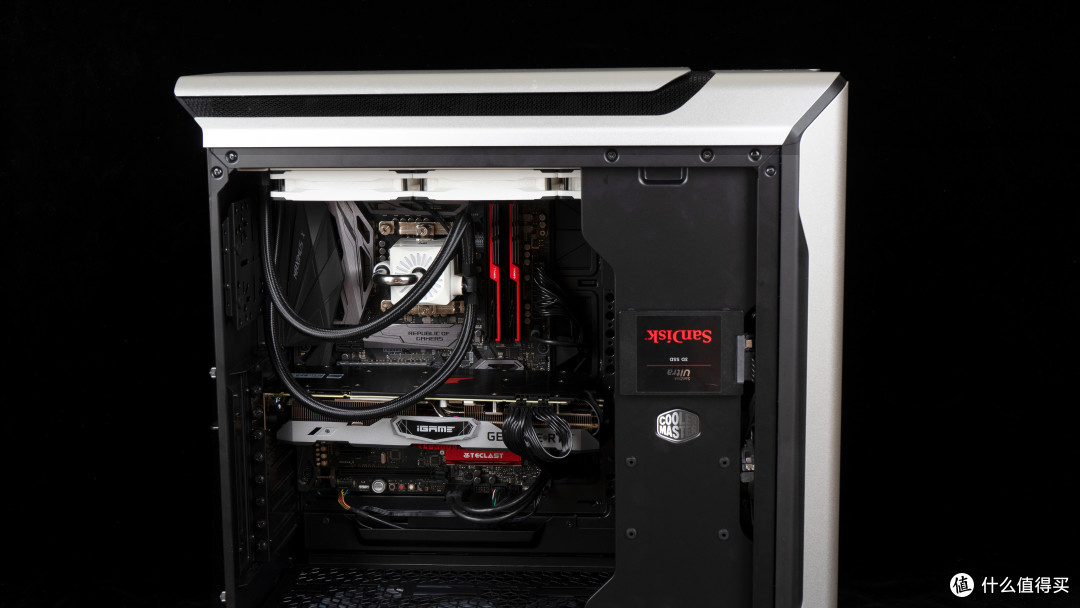

整机安装完成,总感觉下方进风的地方留空比较多。
没有特意去搭配颜色,看起来比较杂乱。

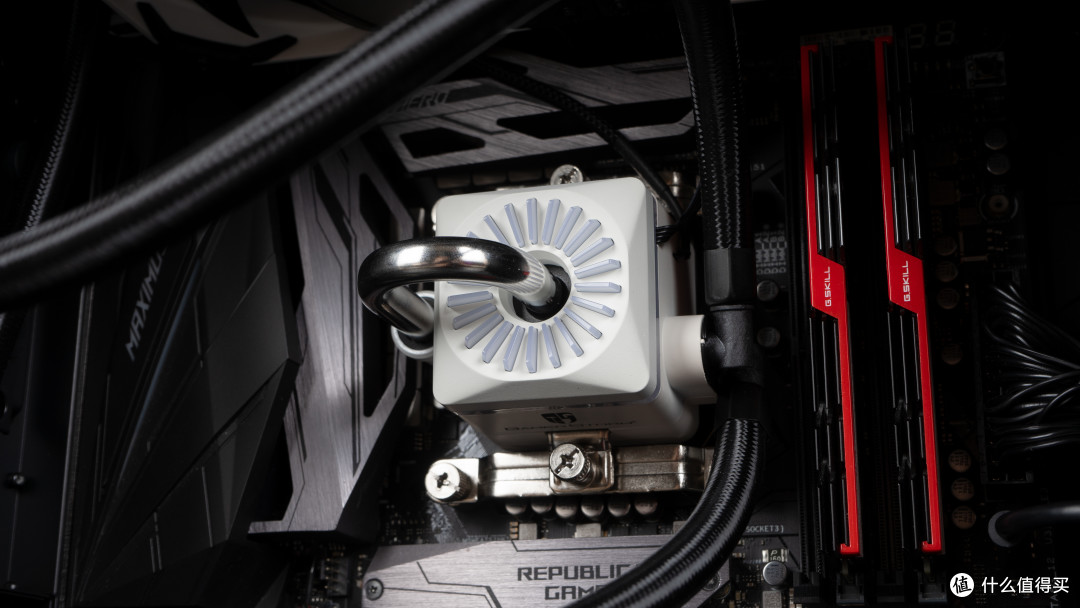

船长360X WHITE冷头再次点赞一波

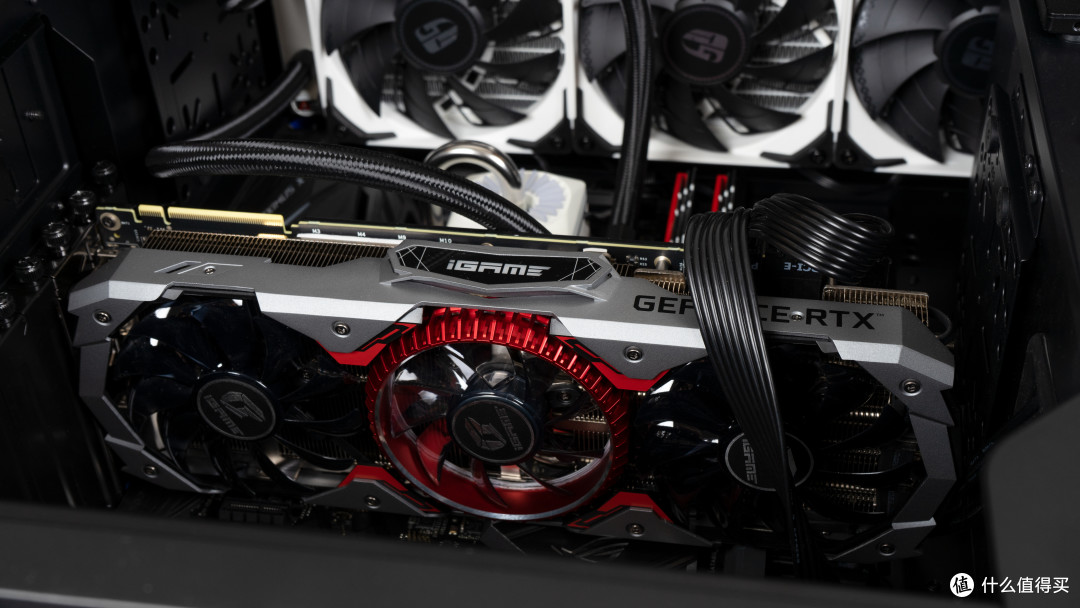

iGAME RTX 2080S AD OC中间这一个"能量核心"设计,正常安装情况下也就看不到了,适合竖装。

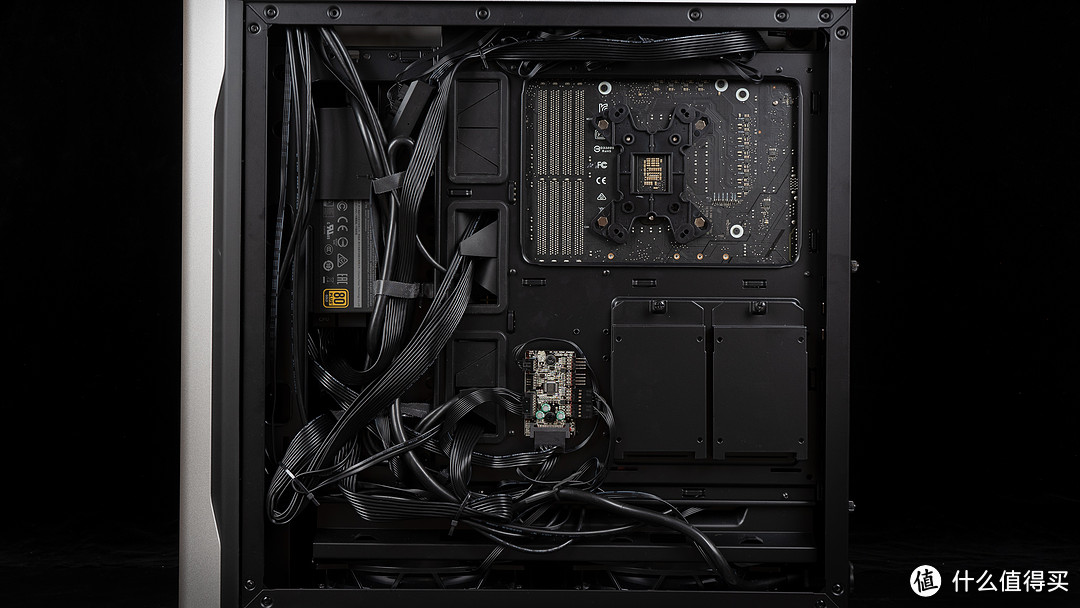

渣渣走线一览,以下是一些灯光展示

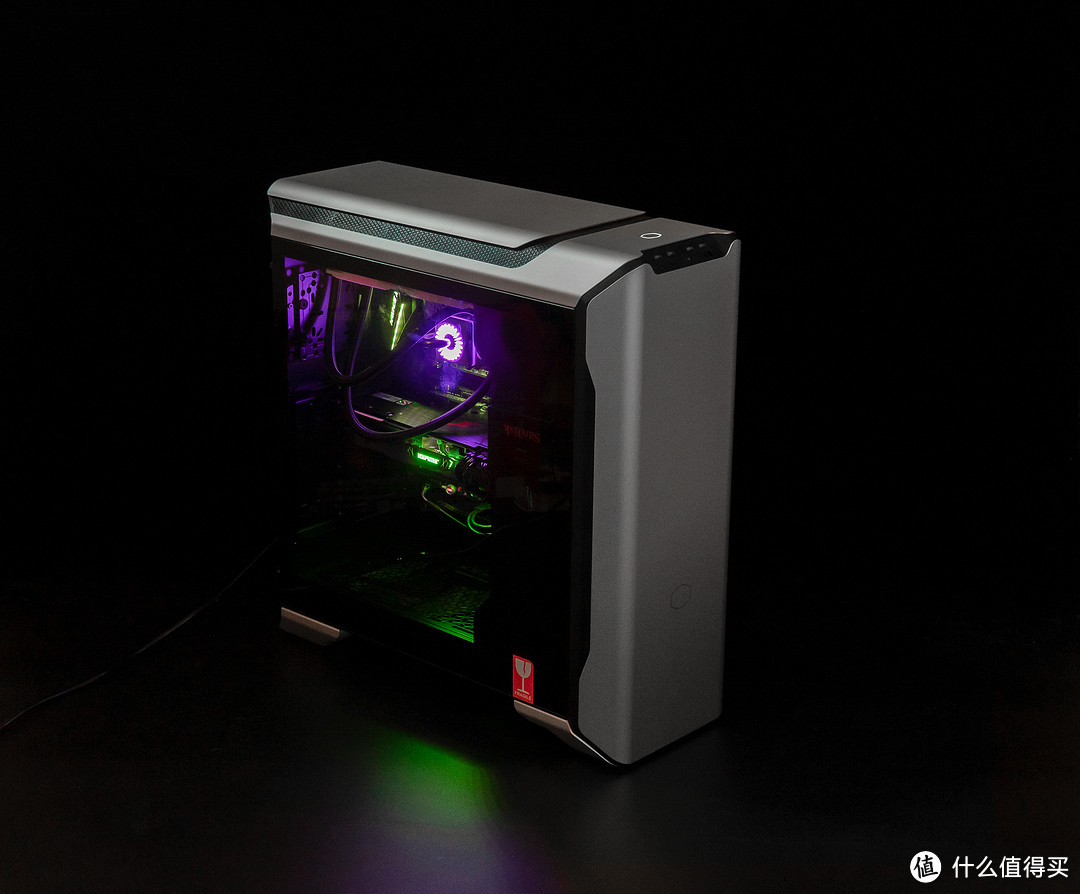

SL600M这一面钢化玻璃是经过黑化处理的,灯光投射出来并不会太耀眼。

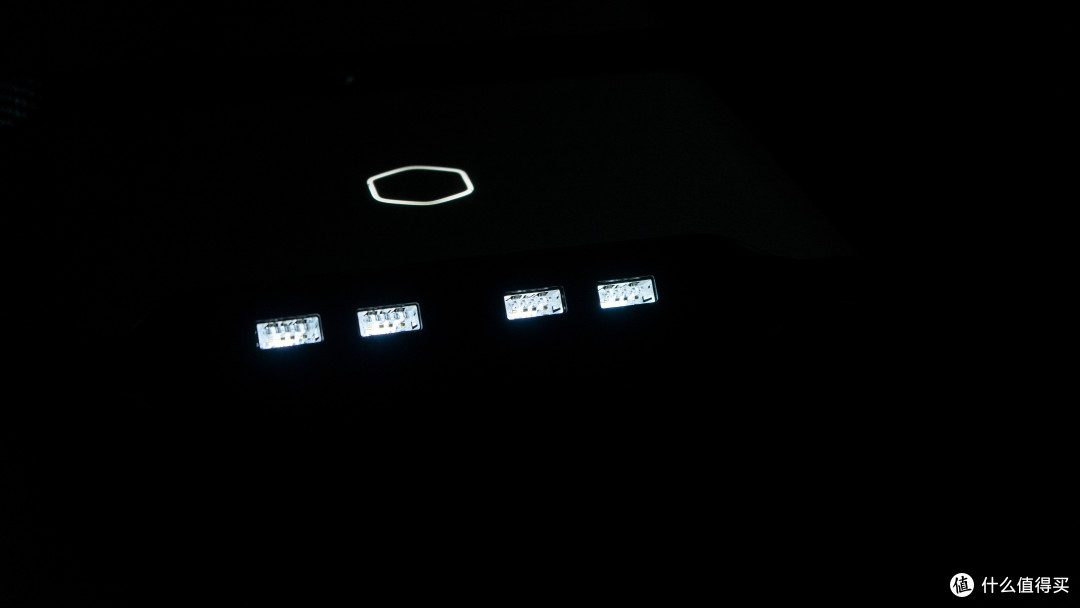

黑暗之中,手一靠近I/O面板,自动就亮起了。
调成个人很喜欢的红绿灯风格,比单纯的RGB或者单色好看多了。

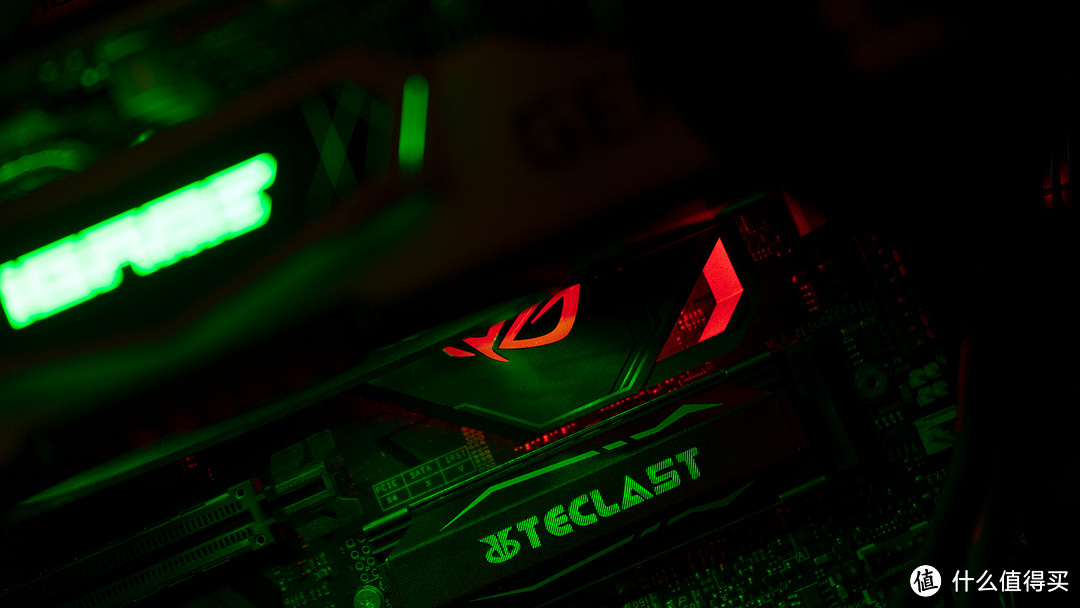

MAXIMUS X LOGO

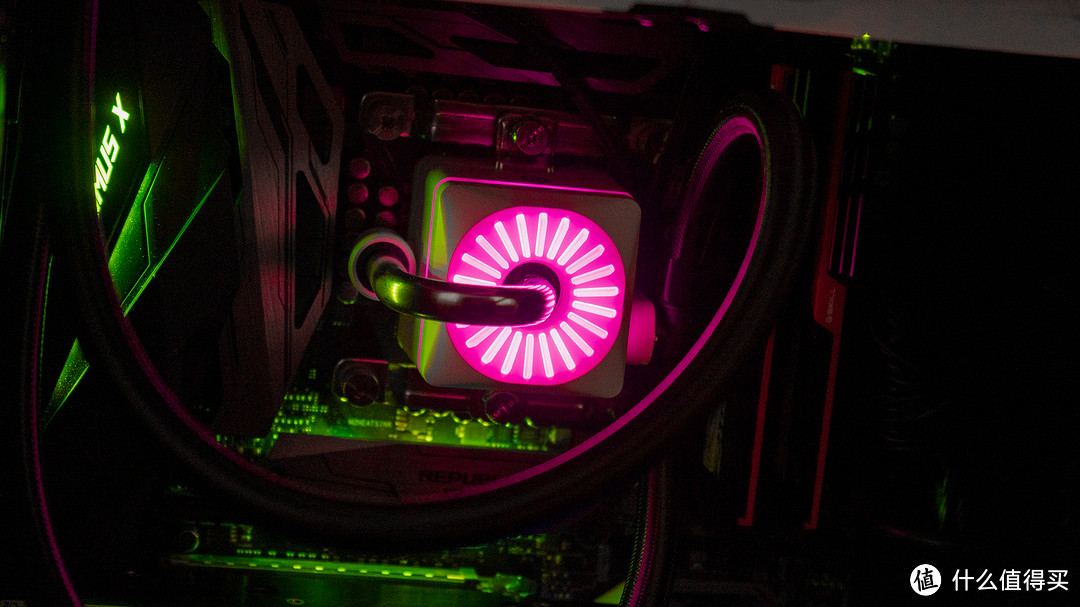

船长360X冷头效果真不错

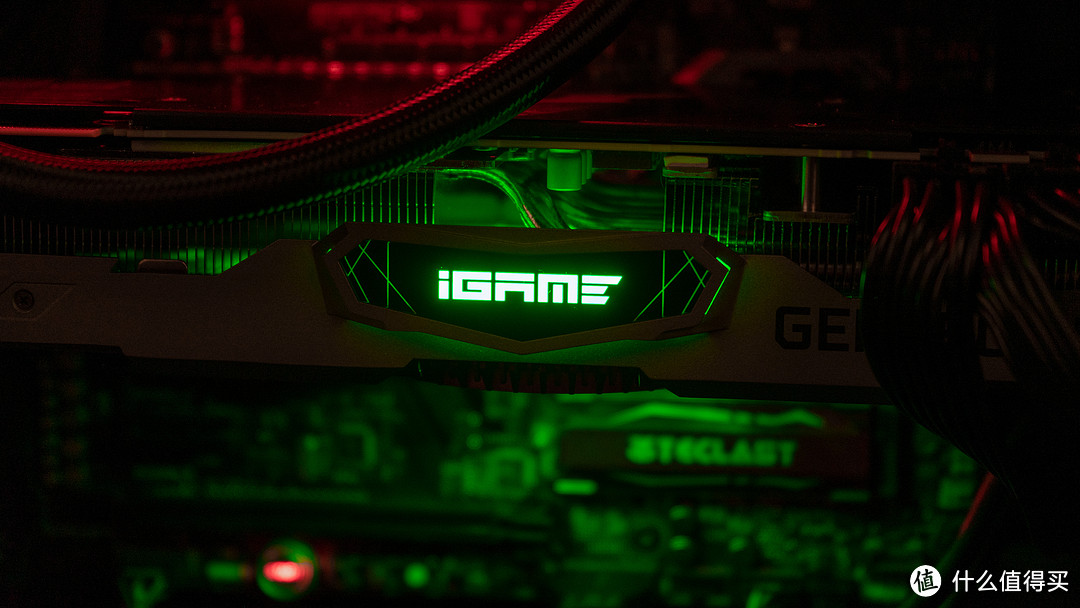

iGAME LOGO还行
中间风扇这种颜色会比较符合“能量核心”的主题
隐藏的眼睛看不到了
上机测试
鲁大师整机配置一览,要是哪一天能够设别电源型号就完美齐全了。
CPU-Z跑分,貌似要比内部提供的数据高一些,因为华硕这主板开启X.M.P之后,对CPU也会自动增强一些性能的。
CINBENCH R20,正常来说应该是4800 pts左右,超频5GHz可以达到5100 pts左右。
国际象棋跑分,相对于奔腾3代,经历那么多年才66倍的性能,每秒千步31807。
iGAME RTX 2080S AD OC标注Boost频率是1845Mhz,实际测试可以无限接近2000Mhz(GPU-Z测试最高为1995Mhz),对于一款只卖5699元的RTX 2080S非公来说,能达到这种频率真的不错。
2K分辨率极高画质《全面战争:三国》,Boost核心频率稳定1980Mhz。
2K分辨率最高画质《古墓丽影:暗影》,Boost核心频率也是稳定1980Mhz,这款iGAME RTX 2080S AD OC频率保持高水平同时,又真的稳得不行,CPU和GPU游戏温度都是50、60℃这样。

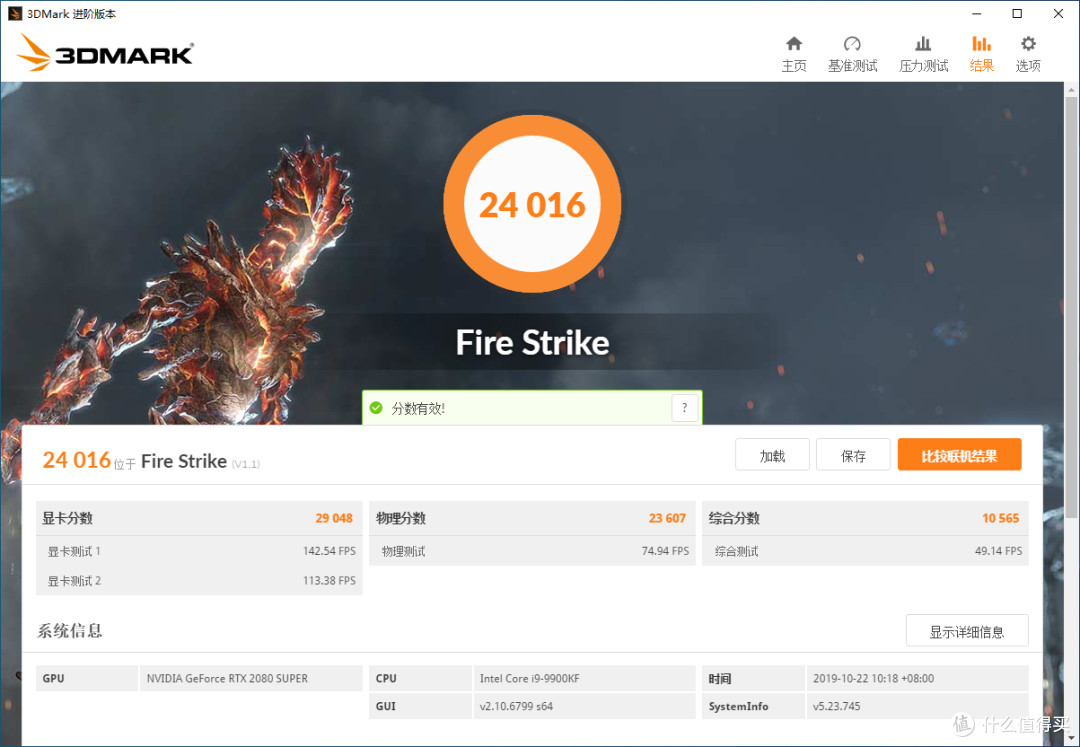

Fire Strike跑分
Fire Strike Extreme

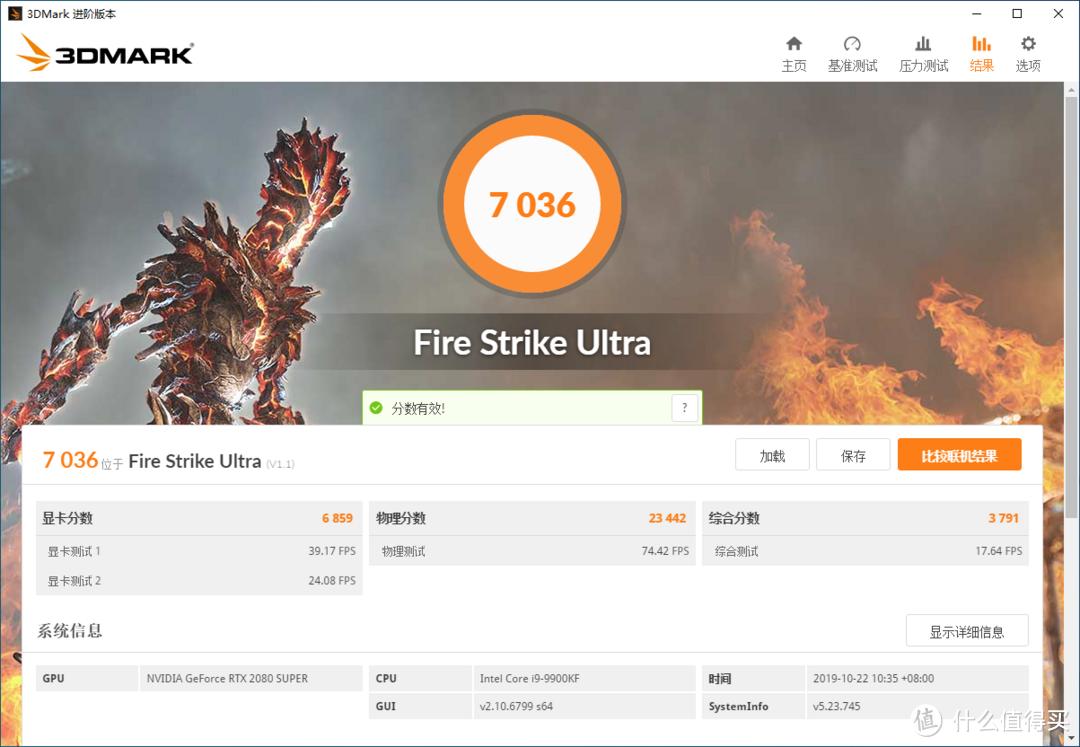

Fire Strike Ultra
三个不同分辨率跑分一览,不知道为什么3DMark中9900KF的跑分就是要比9900K低一些,其他跑分软件没有异常的。
《孤岛惊魂:新曙光》2K分辨率极高画质,平均帧数109fps,最低帧数87fps。

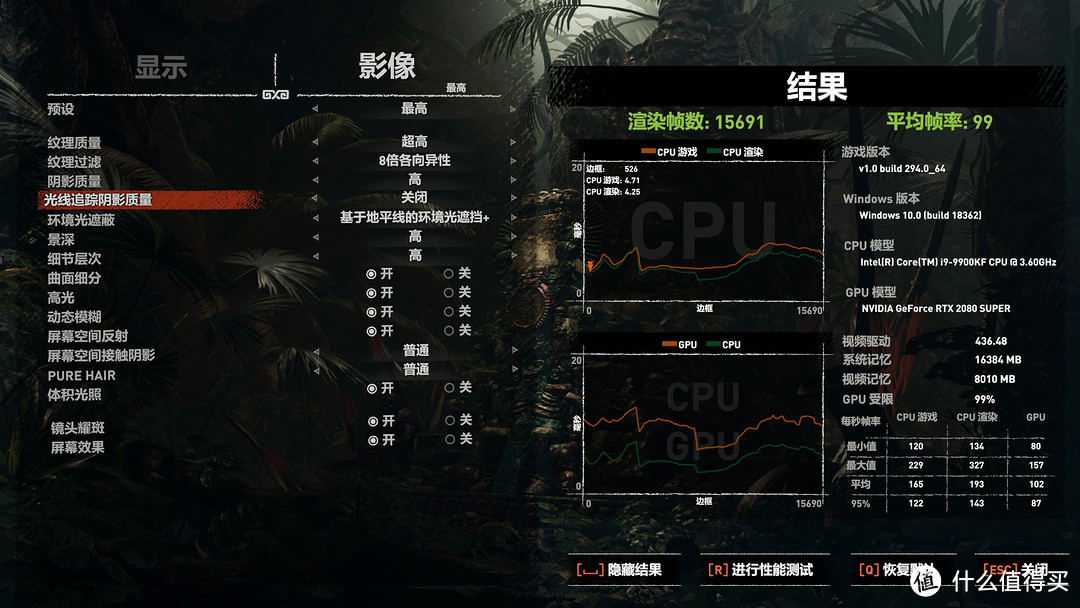

《古墓丽影:暗影》2K分辨率最高画质+SMAA抗锯齿,平均帧率99fps,最低帧数80fps。

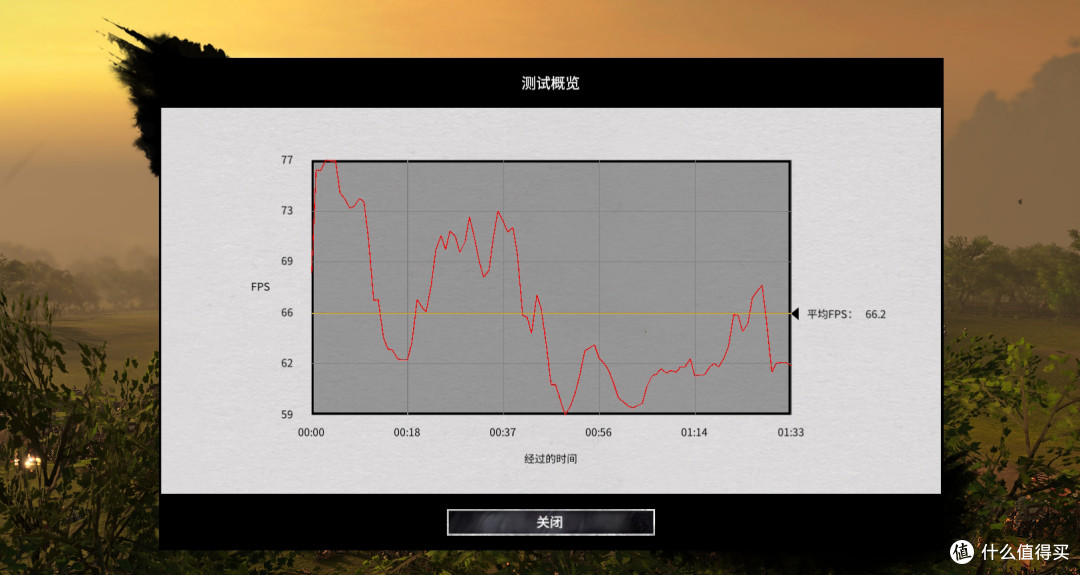

《全面战争:三国》2K分辨率极高画质,平均帧率66fps,最低帧数59fps。
《刺客信条:奥德赛》2K分辨率极高画质,平均帧率67fps,有体积云的状态下。

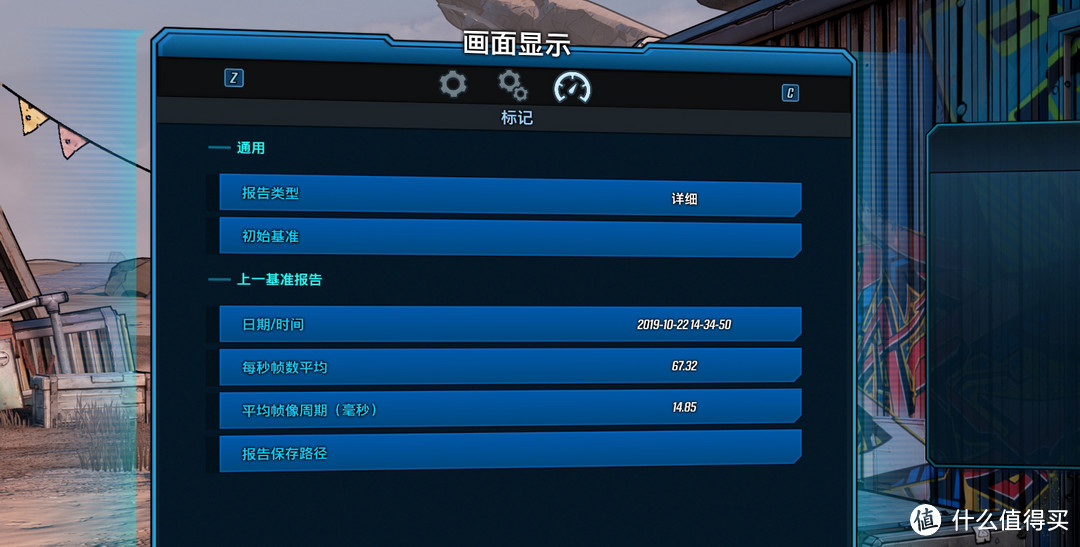

《无主之地3》2K分辨率恶棍画质,平均帧率67fps,总的来说,对于i9-9900KF+iGAME RTX 2080S AD OC的搭配来说,各种2K分辨率的3A大作起码能在最高画质中保证60fps以上。
CPU默频烤机看看,室温30℃封箱,AIDA64 FPU项目10分钟后最高温度稳定89℃,频率浮动在4.6到4.7Ghz之间,风扇和水泵都已经差不多是最高转数,这种表现只能说中规中矩吧,不过在SL600M里面,本身主板供电、电源以及小部分显卡的热量都是由这个冷排带走的,加上BIOS没有设置更低的核心电压且乱跳,硅脂估计也是一般般,下次裸机测试看看。
接着跑一下Fire Strike压力测试,iGAME RTX 2080S AD OC可以用99.2%稳定度通过,99.9%的显卡都不知道有多少呢?最高温度稳定在70℃,相对于年头硬核测试的非SUPER版本要高10℃左右,散热器应该是同款的银鲨系列,不过那时候可是冬天的状态,SUPER版本这个成绩已经算是不错的啦,看看风扇转速也只是在2000RPM左右,相当安静,最高频率可以达到2025Mhz。

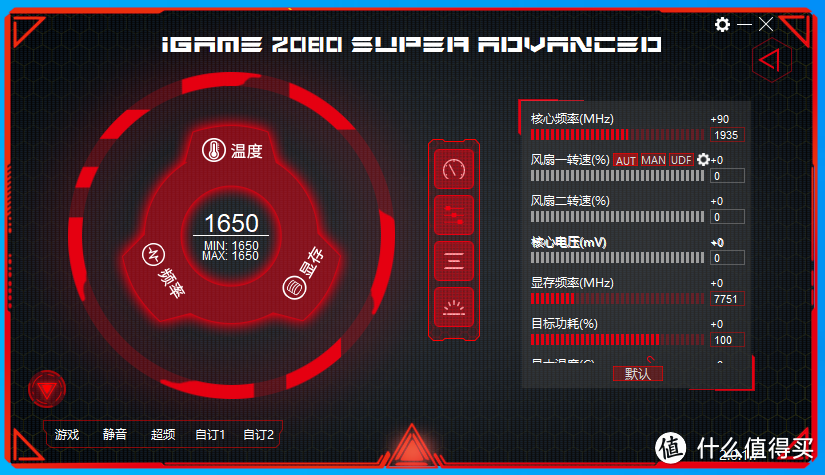

用iGAME ZONE II尝试一下超频,嫌麻烦的话可以检测体质自动超,这个软件集成了灯光控制,不用额外去下载了。
最终尝试多次,在拉满功耗和温度上限情况下,默电1845 Boost频率还可以拉升到1935Mhz,3DMARK Fire Strike相对默认状态增强3%性能,最高Boost频率可以达到2100Mhz,一般稳定在2050Mhz以上,虽然超频幅度不大,但是工作频率已经相当高了,同时温度控制在70℃以内(和压力测试负载并不一样)
总结
SL600M这次装机作业,感觉最大是这款机箱最适合的还是风冷方案,因为顶部还能额外安装3颗120mm风扇,安装水冷的话,冷排要吸收部分来自其他硬件的热量,特别是针对360规格的,对CPU温度会有影响,当然如果你是默频也就无所谓了。
而这种非正统式垂直风道,好处就是能给显卡提供最大限度的进风量,下方两颗200MM风扇给显卡吹得不知道多凉快,另外相对于真正的垂直风道(热管重力影响),对显卡也不会挑剔,基本上所有散热器种类的显卡都能发挥100%散热性能,另外iGAME RTX 2080S AD OC真的是一款不错的显卡,船长360X WHITE水冷颜值巅峰。
