前言

很久之前购买过intel的电脑棒,插在投影机上当作htpc使用。最近回家发现intel电脑棒的系统时间总是重置为0时00分,想必是intel电脑棒主板的bios电池没电了。趁着这次机会,拆解下intel电脑棒以及替换一下bios电池。

HTPC升级 Atom迷你机使用体验很久之前写过754cpu的老机装kodi当HTPC。嘀嘀嘀老年卡——旧电脑上KODI打造HTPC嘀嘀嘀老年卡——旧电脑上KODI打造HTPC前言KODI(不是米国俄亥俄州那个)在许多论坛贴吧都有介绍,在盒子还没出现的时代,PC上...qianseyue| 68 评论20 收藏157查看详情HTPC的好搭配——MX3无线红外学习飞鼠晒物购买理由这MX3双面无线遥控飞鼠其实买了有一年多了,搭配老家客厅的迷你HTPC使用。一直没有时间深度体验,这些天回到家用了些日子,说说感受。家里的迷你htpc是深圳小厂迈乐推出的PCG03迷你机,atom处理器。之前晒物过,感兴趣的值友可以去看看。HTPC升级Atom迷你机使用体验HTPC...qianseyue| 20 评论18 收藏48查看详情

关于win系统作为htpc,可以参考我之前写的原创。有介绍怎么在win系统上实现开机自启动kodi,融合metro程序,自动更新iptv。另外还晒物过搭配的2.4g飞鼠,支持红外学习。正面看就是个遥控器,背面是60%配列的键盘。



拆解维护

intel电脑棒配置为intel atom z3735f处理器,2G内存,32G的EMMC硬盘。原系统是win8.1,后来自己升级了win10。作为htpc播放音、视频还是够用的。

Intel电脑棒拆解与更换BIOS电池

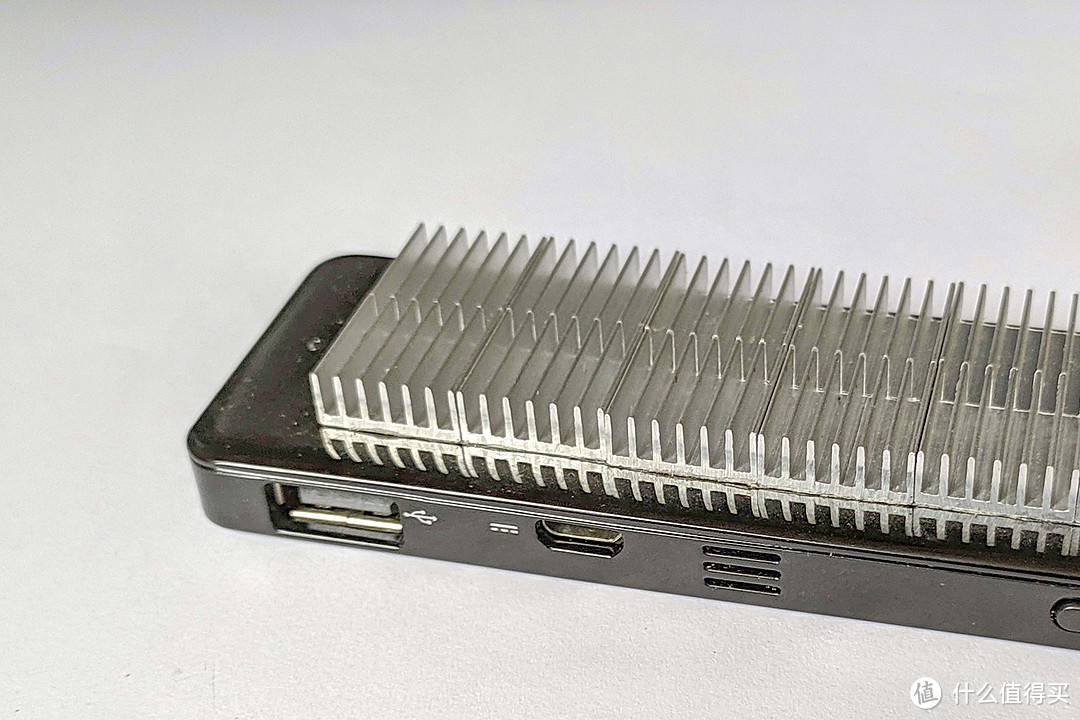

intel电脑棒尽管处理器性能不怎么样,但是外壳发热很厉害,所以我自己添加了IC芯片的铝质散热鳞片到intel电脑棒的外壳上,促进其散热。

Intel电脑棒拆解与更换BIOS电池

大冬天的拆解千万要注意静电,有条件的最好带个橡胶手套。找遍intel电脑棒的外壳都没有螺丝口,看来其外壳是用卡扣固定的了。

Intel电脑棒拆解与更换BIOS电池

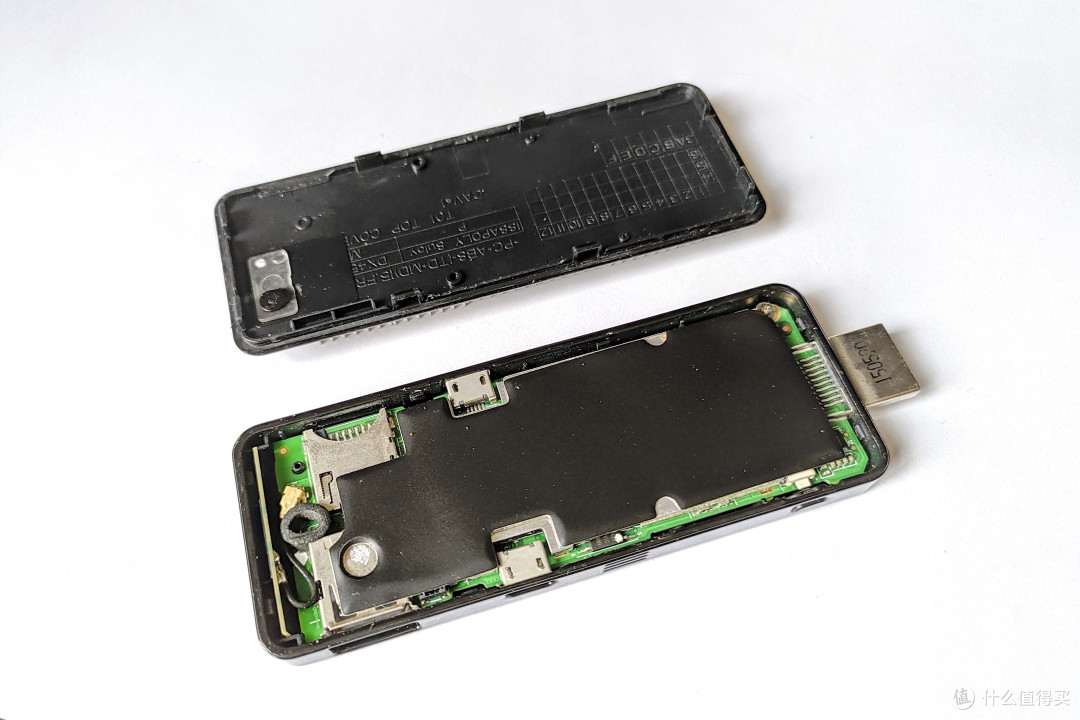

沿着intel电脑棒的hdmi接口处慢慢撬开卡扣,取下其上壳。

Intel电脑棒拆解与更换BIOS电池

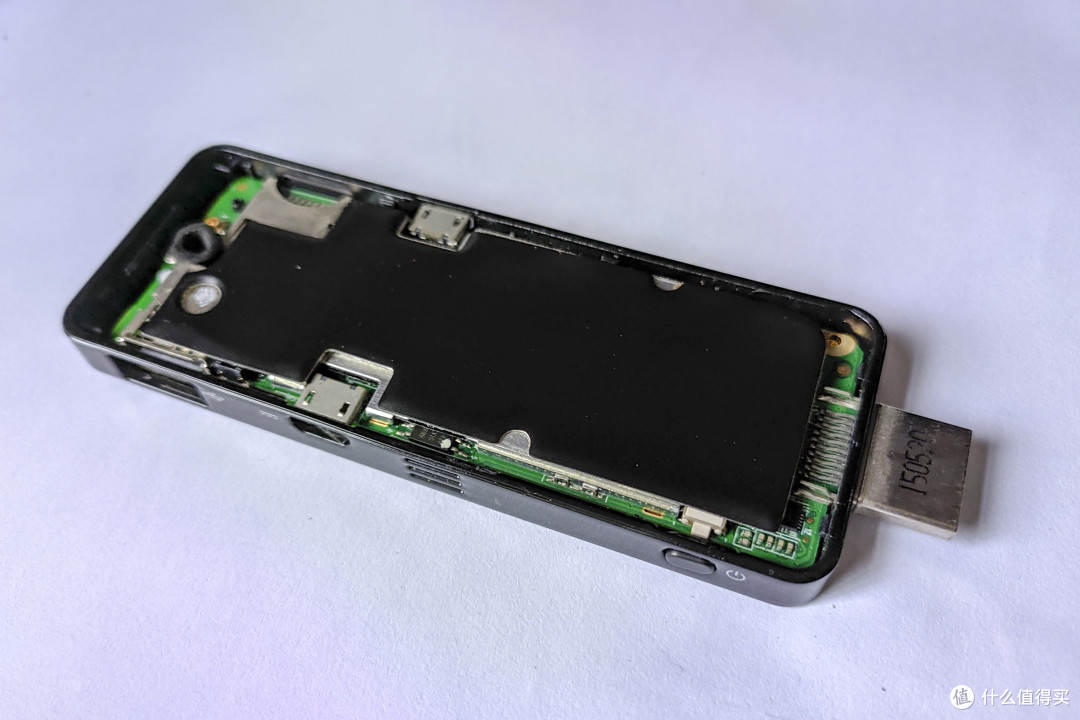

取下上壳后,并没有发现bios电池,估计是在背面,这下拆解就麻烦多了。

Intel电脑棒拆解与更换BIOS电池

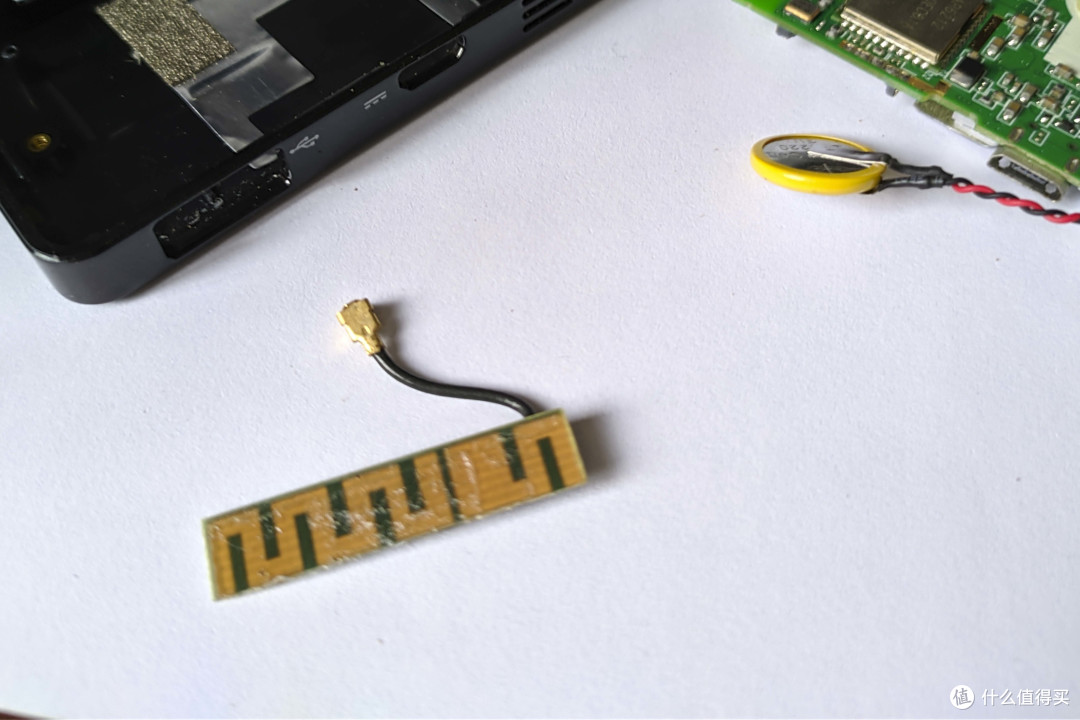

卸载电脑棒的wifi天线,不然会卡住主板。这天线信号不怎么好,有机会换一个才行。

Intel电脑棒拆解与更换BIOS电池

取出intel电脑棒的主板,看到bios电池是在背面。

Intel电脑棒拆解与更换BIOS电池

电池是靠胶水粘住的,有点难取下,最后是大力出奇迹弄下来的。

Intel电脑棒拆解与更换BIOS电池

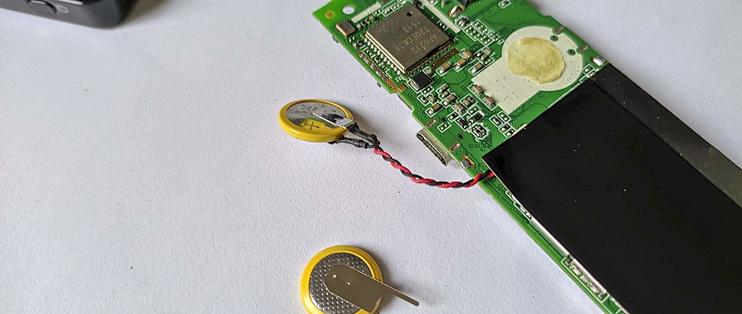

intel电脑棒的bios电池是常见的CR1220纽扣电池,工作电压为3V,某宝2元包邮2个。这个是之前diy优联机械键盘时剩下的,刚好能用上。

Intel电脑棒拆解与更换BIOS电池

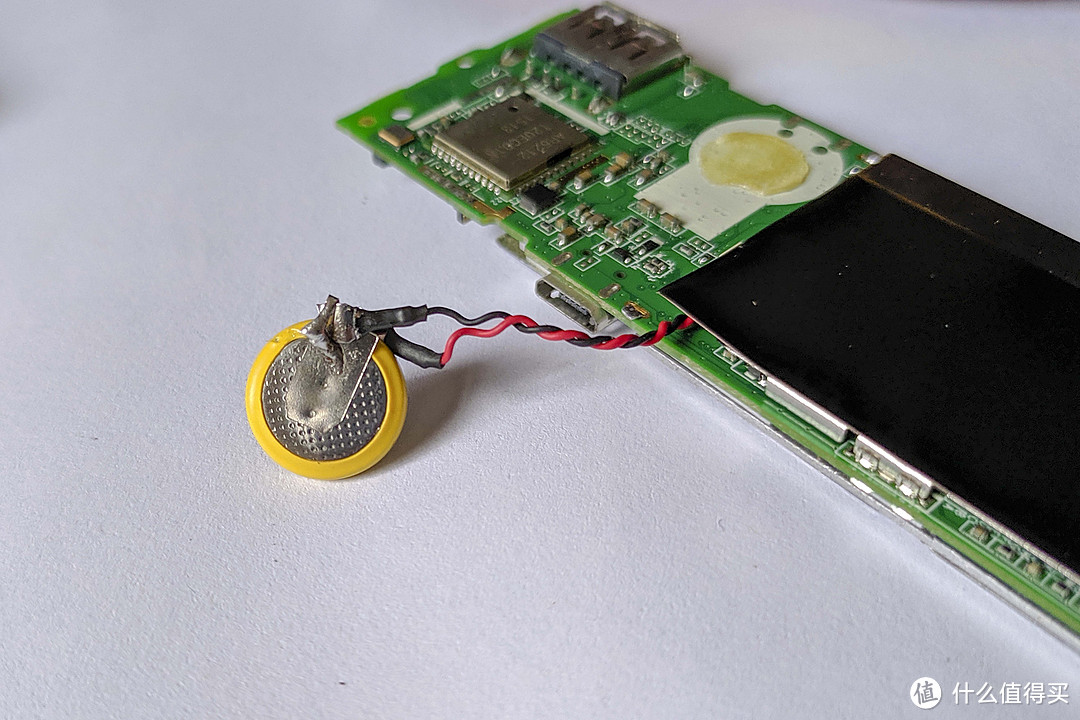

在老家没有焊台,只是使用老式的黄花烙铁。烙铁头比较粗,所以焊接的接口很粗糙不好看。

Intel电脑棒拆解与更换BIOS电池

包好电池,再将主板塞回去。

Intel电脑棒拆解与更换BIOS电池

貌似是因为焊接技术不行,焊锡增加了电池厚度,intel电脑棒有点鼓起来了。

Intel电脑棒拆解与更换BIOS电池

之前的IC芯片散热鳞片有点小,散热效果不是很好。趁着这次机会,换成更厚的散热鳞片。鳞片还是黑色的,和外壳更加搭配。粘贴是外延使用双面胶,内里是硅脂。

Intel电脑棒拆解与更换BIOS电池

将电脑棒插上显示器,顺利开机。测试过多次,系统时间不再重置,这次维护算是完成啦。

Intel电脑棒拆解与更换BIOS电池



总结

目前这款intel电脑棒还在销售的,新版处理器还升级到了atom x5-z8300,GPU性能相对于Z3735f强一倍。目前京东售价999元,某宝或咸鱼估计250-300可以买到,实用性还不错,感兴趣的可以去看看。
