小小工具迷-智米加湿器假开箱真拆解
创作立场声明:非常好的设计,忍不住和大家分享
多次比较后买了智米加湿器在冬天的空调房内使用,效果不错:安静,加湿效果满意,智能连接和控制都方便。
经过上一年冬天的使用,已经初步擦拭了一下,但是很多内部的地方还是没能很好的清洁。这次趁着要彻底清洁的机会把这个设计优良的产品好好拆解品鉴一番,也给大家做一个分享。这次以图为主。
既然是开箱,那就首先从包装说起,可以说包装相当用心,基本各个细节都保护到位,便于用户取出,材质也没有丝毫的偷工减料。

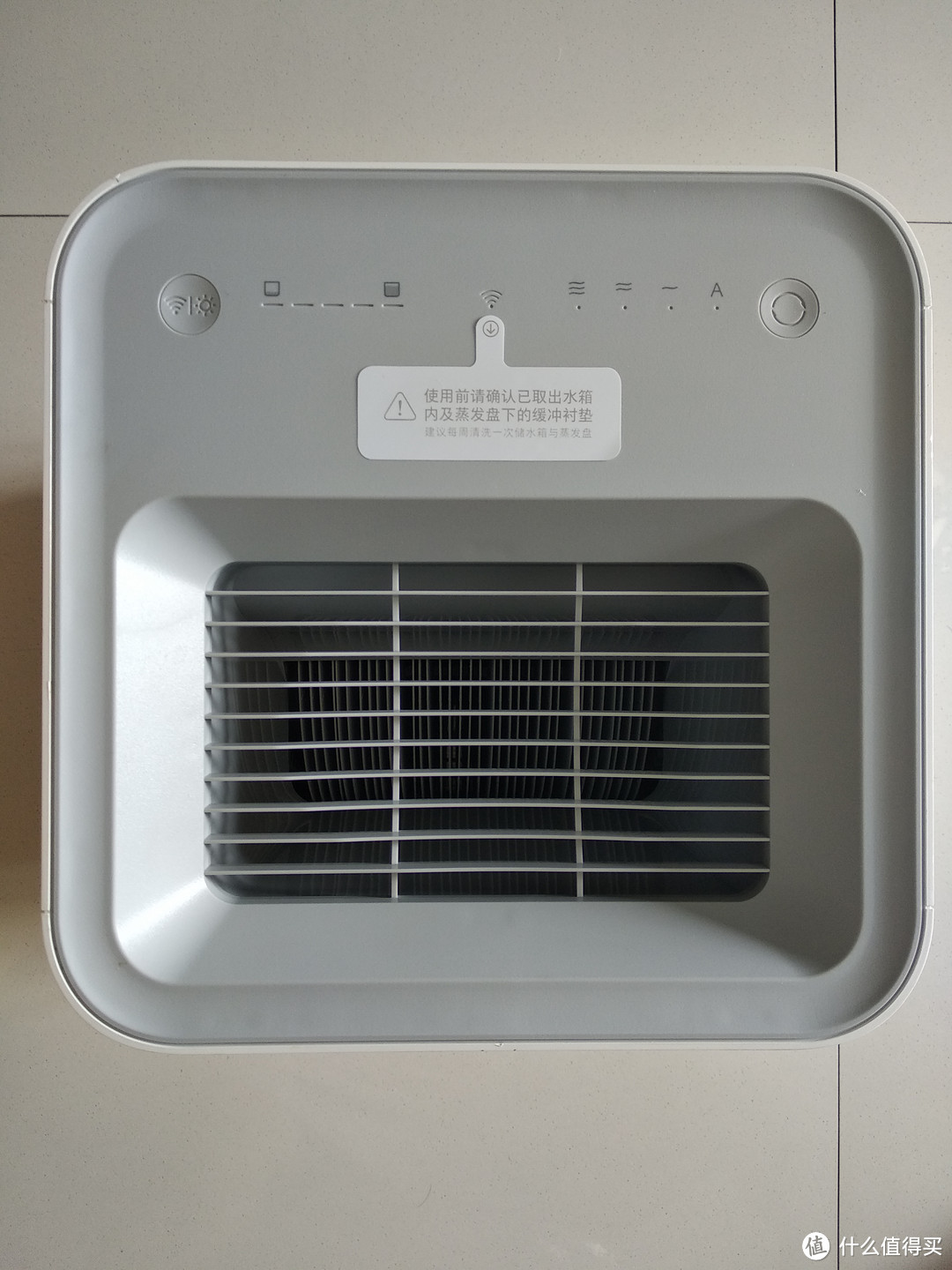

这次的主角
注意六角边上的突起筋,估计是防止转动的时候损伤转动轴的边角,非常细致的设计。
风扇叶片的灰尘是我要拆解的加湿器的主要原因
看到内部的卡扣设计了么,超级为难啊
十八班武器都出来了,还是没有办法,后来要专门买了一把300毫米的一字螺丝刀才行,关于卡扣事后再交代,或许我的做法有误
终于取下面盖,可以顺利彻底拆解了
小小的电源线固定处,也考虑周到。两个夹具,外带电源底壳处的凹槽,上乘的接插件,无一不彰显设计团队的用心。小小吐槽一下,如果为了少做一个耐高压电源打击的测试而专门做成这种固定电源线的方式,真的好么?为什么不用八字插座代替这么繁复的设计呢?
底壳最简单,也拆解吧
整个内胆的模具设计在我看了是足够复杂额,一共用了几块模具我也数不清,整个的效果是没有任何飞边,设计上面充分考虑到工厂的组装环节,各种防呆设计层出不穷。走线槽,过线孔也为整洁的布局提供良好的支持。
整个上部的大块塑料件合照
卡扣细节
上盖的卡扣,可惜漏拍了细节,我原来想错了,整个上盖应该可以用力推出,而不用借助螺丝批等工具。
储水箱处的唯一电器零件,应该是水位高度检测传感器
风扇叶片静态轴承,注意看三个卡扣的宽度不一,不会装错方向
为了静音的效果,用了许多防震橡胶的设计,出来的效果也是相当出色,在深夜的运行时,也不会感到干扰。没有分贝测试仪,无法提供更清晰的数据,见谅。
轴承型号,这个我不太熟悉,有没有大神可以补充资料,看起来质量也是不俗。
风扇叶片驱动马达拆解,漏拍了连接线。三个固定脚也同样加持了减震胶垫。塑料外壳处除了螺丝孔还有定位凹孔,让安装不会有丝毫偏离。
加湿叶片的驱动马达,其中卡扣插销也没有使用低成本的解决方案,赞。
加湿叶片驱动马达全拆解
水位高度传感器的触点接头也不简单
电源全拆解
控制面板正反面
零件全家福
智米的设计全部采用了PH2的螺丝设计,让安装更加便利。而其螺丝的质素也很高,我特地拿螺丝做了一个简单的测试,见下图。
用于对比的工具有:FACOM批头,HAZET批头,WERA批头,PROTO批头,BELZER短批,德国短批,日本短批,SANDVIK L型十字批,WIHA L型十字批,BELZER长批,国产长批,HAKKO长批
HAKKO螺丝批和螺丝不匹配的原因在于,这只HAKKO的螺丝批估计不是PH2而是PH2R的型号
出乎意料的是所有螺丝批里面,WIHA是和螺丝配合最紧密的
整体来说,所有的螺丝批和螺丝的配合都不错,WIHA最紧密,SANDVIK次之,HAKKO现在才发现是比PH2大少许的尺寸。
请问有谁知道风扇叶片上面的小金属条的作用?
2mm内六角的顶丝固定风扇驱动轴和叶片
至此全部拆解完成,是我目前看到设计水平直追APPLE MAC MINI2014版的用心设计,非常推荐。除了卡扣稍紧,电源线的不可分离外,几乎是满分的产品。
下次争取多些素材,讲讲我见识过扭力扳手吧。谢谢大家的观看。
