二代逆转弹尘、九毛一瓦，安耐美 PX1200WATX3.1白金电源拆解点评

伴随着RTX50系显卡的正式亮相以及RTX5090D显卡和RTX5080显卡的正式发售，一些人开始迫不及待的等待升级新的旗舰显卡，而另外一些渠道的RTX 4090D显卡、RTX4080系列显卡价格也有所下降，同样带动了一些人的选购热情。对于想要升级显卡的用户来说，不管你购买皮衣男家的RTX40系显卡、RTX50系显卡，还是苏妈家的RX 7900系列显卡，除了需要考虑平台是否能够满足显卡性能全部发挥的基本需求，还需要考虑的就是电源功率是否够用，是否需要同步升级电源。

今年来分享的这款电源是安耐美白金牌全模ATX3.1电源PX1200W(以下简称安耐美PX1200W)，额定功耗为1200瓦，可以满足RTX4080、RTX4090、RTX5080、RTX5090D这类高端显卡的供电需求。

安耐美PX1200W所采用的是全日系电容，同时提供了十年保固售后服务，价格千元出头(1133)，用一些人的判断标准就是不到1元/瓦，在同类型电源中比较有吸引力和竞争力，这也是我选择它的理由之一，另外我最想体验的是它的二代逆转弹尘功能。

对于ATX 3.1标准和ATX3.0标准，有人说是ATX 3.1标准是升级，也有人说其实是降级。从设计方面来看，ATX 3.1标准采用的是新12V-2×6 16Pin显卡供电接口，可以看作是12VHPWR接口的改进版，它通过增长12Pin供电针脚长度和缩短SNESE 4Pin 针脚长度来避免插接不良所导致过热或是烧毁显卡的问题，这算是升级的地方。但如果仅从12V-2×6模组线与12VHPWR模组线的外观设计上来看，这两种线材并没有上什么明显变动，日常使用的话开始可以互相兼容的。

从硬件规格来看的话，ATX3.1标准对电压掉电保持时间要求有所放宽，由ATX3.0要求的满载17ms更改为满载12ms，推荐80%负载17ms，这是被很多人认为ATX3.1标准是降级的原因，包括我自己在内。当然这只是英特尔给出的电源标准而已，电源实际掉电保持时间还是得看具体品牌实际产品的规格设计与实际的测试数据。

下面我先来做个简单的开箱。安耐美PX1200W目前只有黑色可选，跟白色款安耐美Pano D58空调海景房有些不搭，希望后续可以推出白色款供搭建白色主题主机的用户选购。作为一款ATX电源，安耐美PX1200W体积为长150毫米*宽150毫米*高86毫米，长度比我手头的多款电源长了10毫米。机身采用主流金属材质，搭配喷涂磨砂工艺处理，具备防滑耐磨耐脏的特性。

安耐美PX1200W支持100V~240V的宽幅电压，常见单路+12V输出最高电流为100A，对应输出功率达到了1200W功率。安耐美PX1200W的+3.3V和+5V均可以独立输出20A电流，同时输出的话可以达到100W功率。另外-12V和+5VSB可分别输出的电流为0.4A和3A。

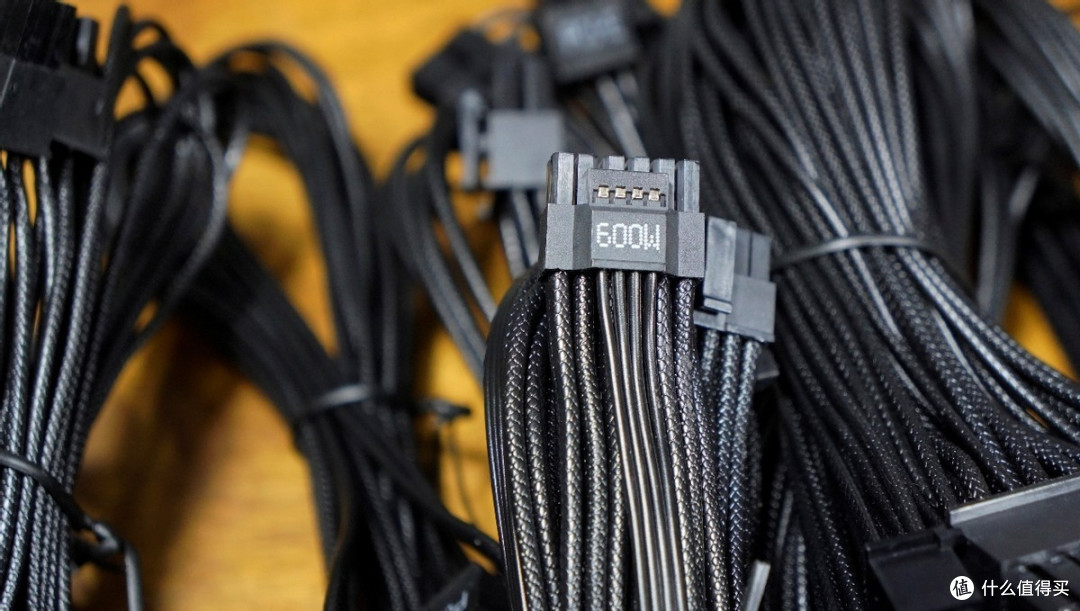

作为标配原生12V-2X6接口的电源，安耐美PX1200W自然是可以满足为PCle5.0高阶显卡提供强劲动力支持的需求，可以提供高达55A的连续电流以及可承载600W的稳定输出。

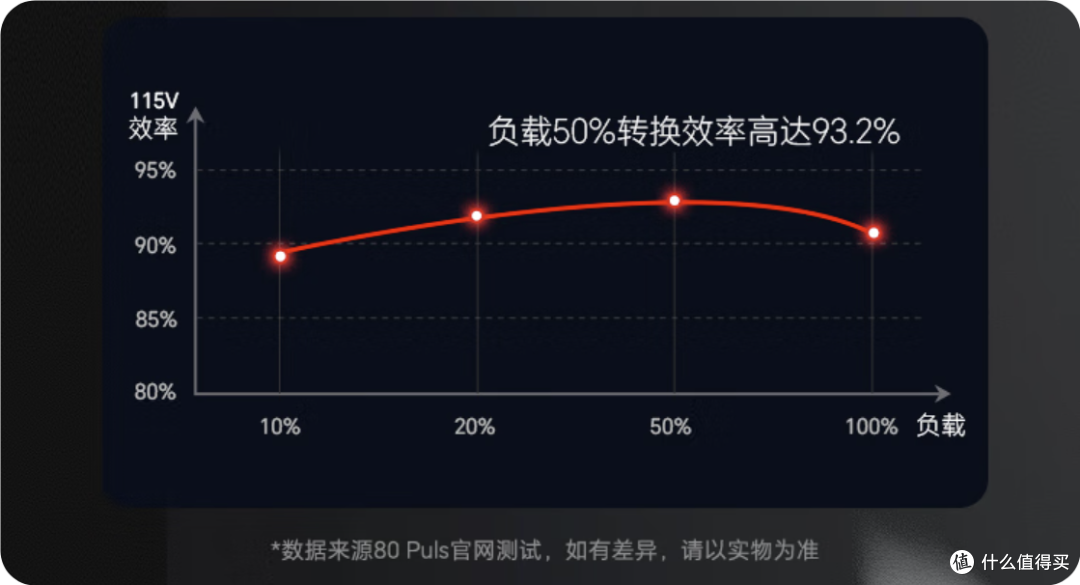

不同品牌不同型号的80PLUS同等级认证电源，在同等条件下的转化性能会有所差异，这个部分跟电源自身的硬件设计直接关系，这也是电源之间会存在价格差异的主要原因。安耐美PX1200W在115V负载50%下的转换效率达到了93.2%以上。

另外官方还提供了安耐美PX1200W瞬时功率统计图，安耐美PX1200W比Intel ATX3规范标准设定的200%高出了35%，还通过了12V-2x6 16Pin显卡接口300%瞬时功率测试，能够确保主机以及显卡的稳定运行。

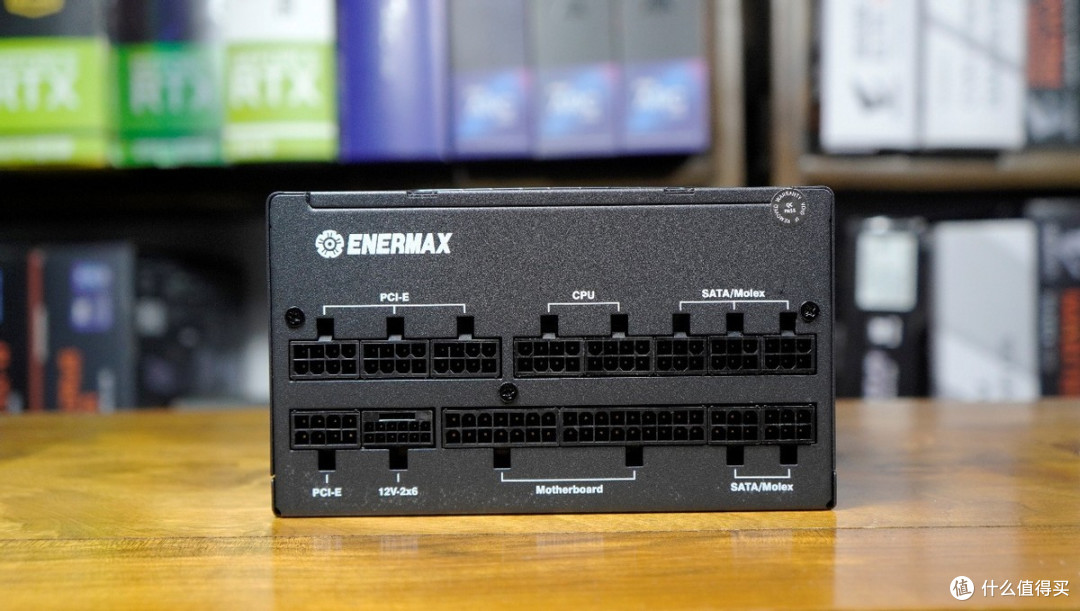

安耐美PX1200W采用主流全模组接口设计，接口分为了上下两排，上面一排提供了4组PCI-E模组口、2组CPU模组口、3组SATA/Molex模组口；下面一排提供了1组PCI-E模组口、1组新12V-2×6 16Pin模组口（原12VPHWR模组口）、主板模组口和1组SATA/Molex模组口。

在风扇的设计上，安耐美PX1200W采用的是11扇叶无刷风扇，支持智能温控自动启停技术，通过电源中内置温度传感器和负载控制器来实现自动启停，从而更好的实现节能与静音效果。

安耐美PX1200W设计有独立的电源开关，位于电源交流输出接口一侧，这一面采用了大面积开孔设计来进一步提升内部通风性能。安耐美PX1200W没有设计独立的智能风扇启停开关，默认是开启状态。侧边这个D.F.Switch按钮的作用是用来手动开启二代逆转弹尘功能，二代逆转弹尘功能是从风扇启动前10秒高速逆转后顺转，升级到风扇启动前20秒高速逆转和运行过程中，可一键随时逆转20秒后顺转。逆转弹尘功能就是用来实现风扇自体清洁，在一定程度上有效提升系统寿命。就实际使用而言，二代逆转弹尘功能应该默认设置为手动开启。

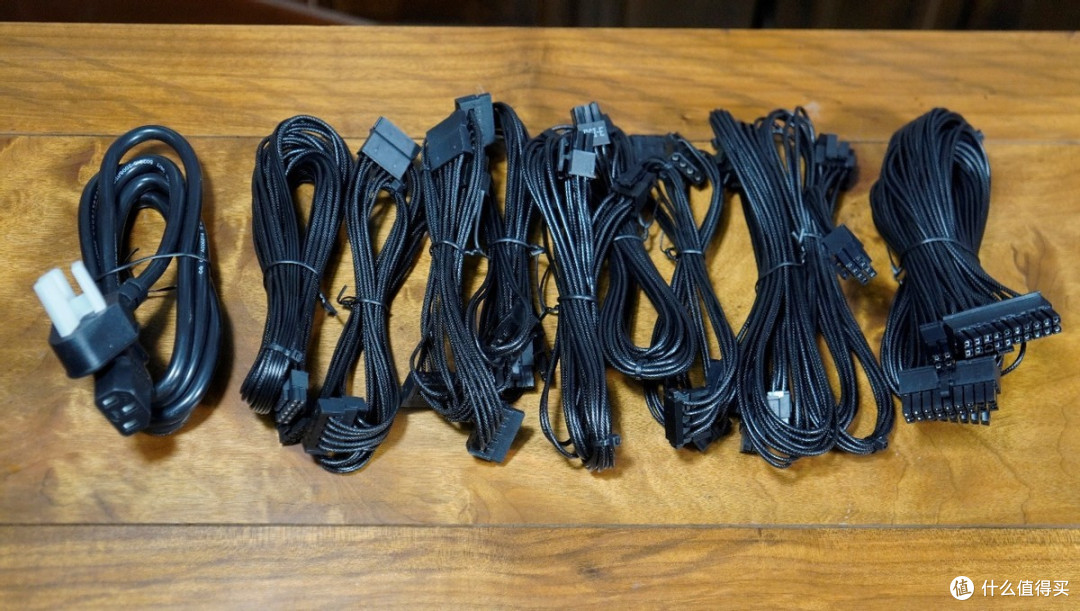

线材方面，安耐美PX1200W标配的模组线全部采用了当前热门的压纹线材设计，线材相对来说比较软，安装走线更加灵活便捷。

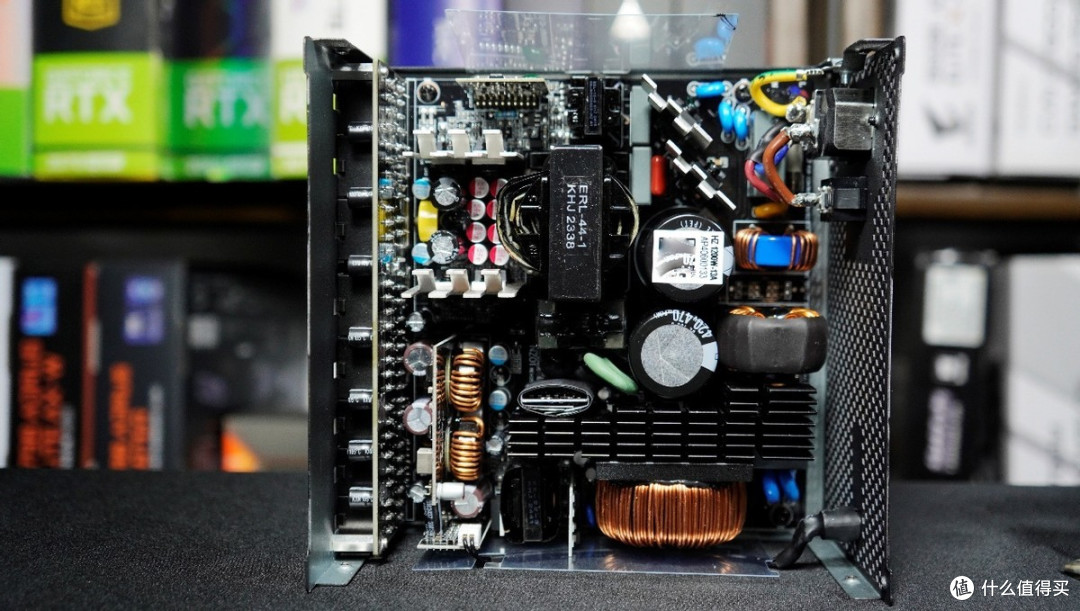

接下来我们直接进行拆解，拆解并没难度。前面提到体积略大些，这也就使得安耐美PX1200W内部有更大的空间来容纳硬件，内部看起来不是那么紧凑。安耐美PX1200W采用了主流主动PFC+LLC谐振线路架构与DC-DC设计方案来提高电流输出效率以及稳定的输出电压。在散热设计上，安耐美PX1200W加入了一块散热面积巨大的黑色铝制散热片以及4小片银色铝制散热片来提升散热性能，这4个银色铝制散热片看起来面积有些小，不知道实际的散热性能会表现如何。

厂家重点宣传的日系电容主要是跟电源使用寿命、电源性能、电源可靠性等方面有关，这些会直接关系到我们日常的使用体验，但具体还需要看实际的电容型号。主电容方面，安耐美PX1200W采用了两个并联的420V/390μF/105℃日系电容Rubycon（日系红宝石），总容值为780μF，左侧是一大一小两个共模电感。

有些夸张的是安耐美PX1200W将8颗标识有820 16V PB的固态电解电容设计在了一起，位于主变压器一侧，此外还有一些日系电解电容。

其他日系固态电容品牌包括日化NCC和UNICON。

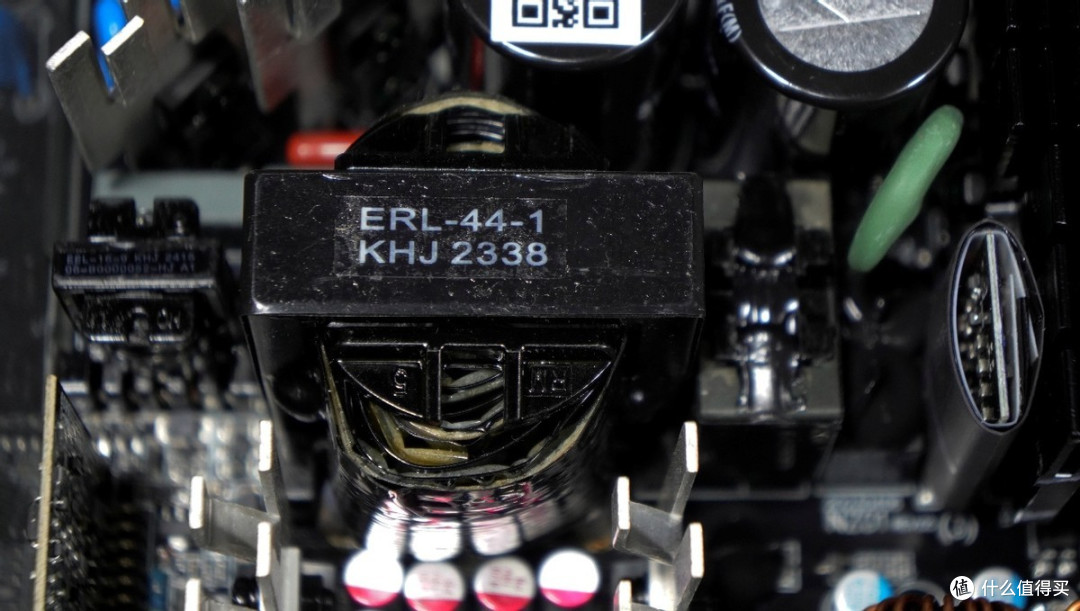

主变压器标识的字样是ERL 44-1，采用了铁氧体磁芯设计，体积巨大。

作为一款80PLUS白金规格的电源，安耐美PX1200W具备完整的一级EMI和二级EMI，一级EMI通过导线的方式与PCB连接。EMI电路中设计压敏电阻、小共模电感、保险管、XY电容等等来确保后端电路的安全、提升滤波效果。

安耐美PX1200W电源外侧的PFC升压电感个头很大，铜线圈的用料很足。

电源DC to DC PCB板有板载2个线圈电感，每个电感背后都配备2个英飞凌DC转换器。

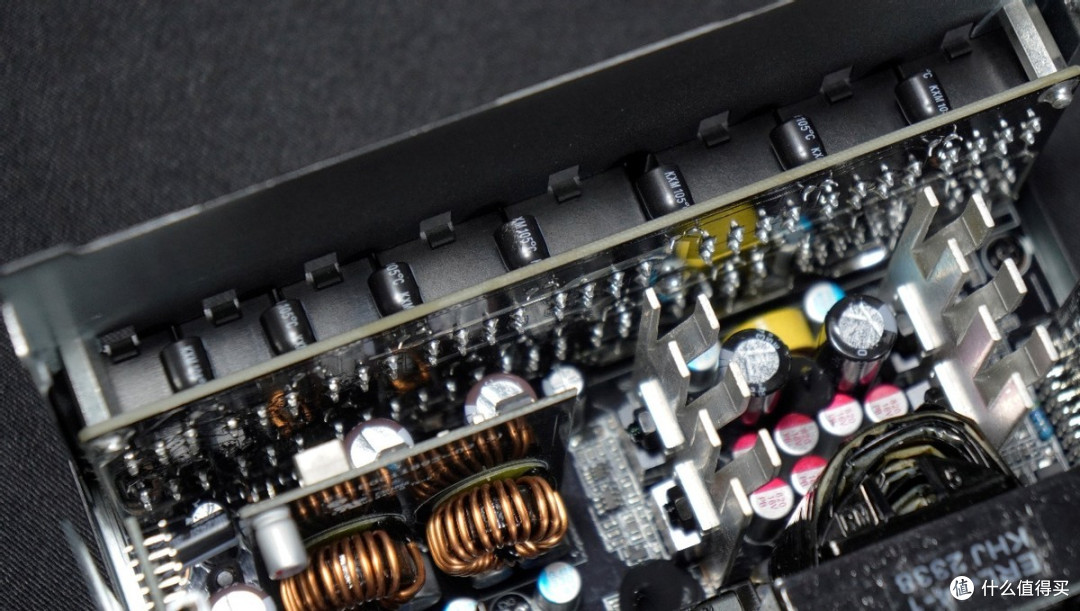

电源在整流电路和输出模组之间还有大量固态电容和电解电容进行滤波。

风扇是来自台湾GLOBE FAN欣冠的13.5厘米双滚珠直流无刷风扇，可以拆卸自行更换。风扇型号为RL4Z S1352512HH，电流输入规格为12V/0.45A，支持PWM进行调速。双滚珠轴承可以在一定程度上提高风扇耐用度，延长元件使用寿命。

就安耐美PX1200W这1200瓦的功率而言，可以满足当前intel酷睿i9-14900K(F)或 Ultra 9 285K+RTX4090或RTX5090显卡平台的稳定供电需求，自然也可以很好的满足我这种intel酷睿 Ultra 265K+RTX 4070 Ti Super平台的供电需求。

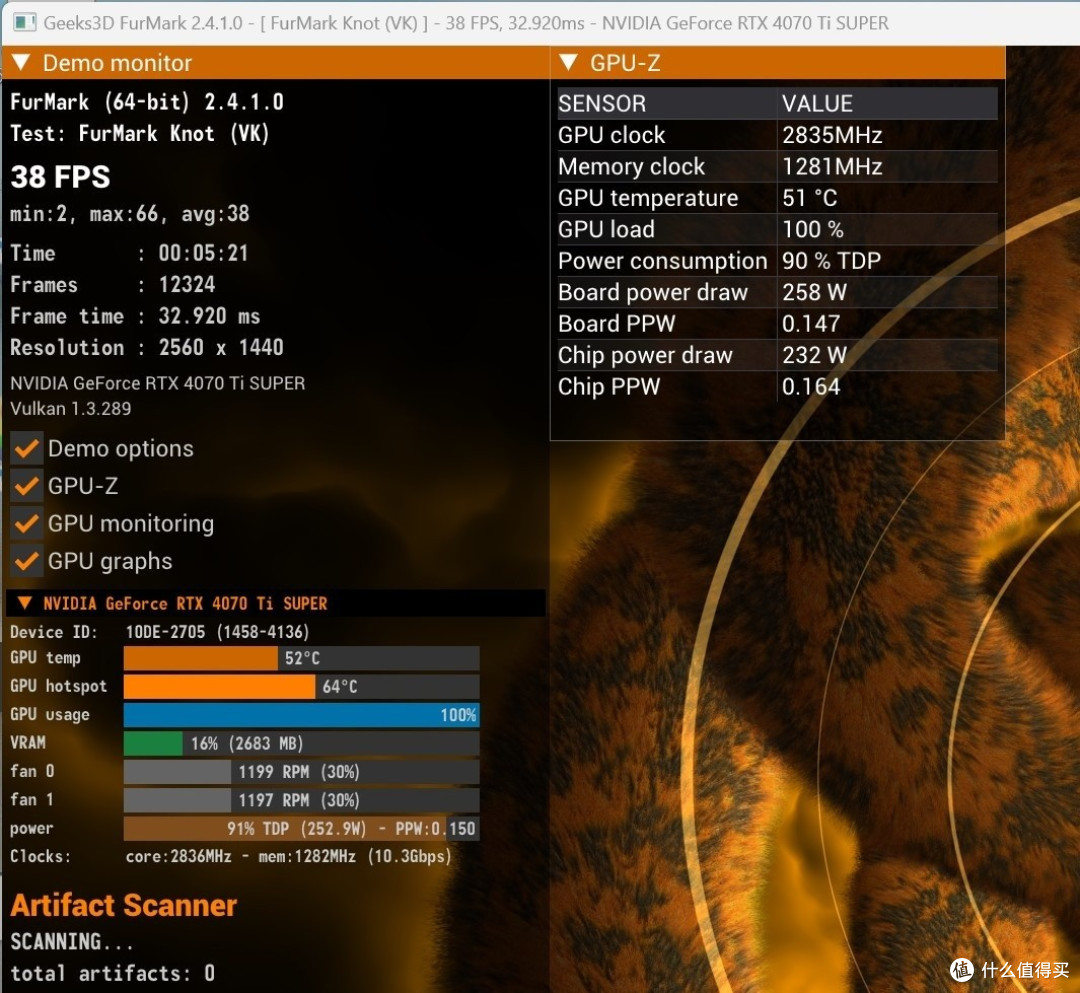

有些奇怪的是，在24摄氏度的室内，整个显卡压力测试过程中，不管是单烤还是双烤，电源风扇都不曾转动，也就意味着电源内部温度没有达到预设的阈值，电源内部散热设计方面没什么问题。风扇不转动，自然也就达到了静音效果。

最后聊聊这个二代逆转弹尘功能展示，注意是只有第一次冷启动时才会启动这个功能，如果你是开机后重启的话，并不会启动二代逆转弹尘功能。二代逆转弹尘功能运行时，是以满速运行，所以风速也是最高，这样才能更好的起到除尘的效果，不过此时噪音也是最大。

作为一款1200瓦的ATX 3.1白金认证电源，就以上拆解来看，我感觉安耐美PX1200W电路设计已经比较成熟，在内部设计方面做的不错，更大的空间也可以容纳更多的硬件，整体用料也比较讲究，全日系电容设计与同类型的其他电源品牌看齐，同时提供了十年质保服务来免去售后的烦恼。结合硬件规格以及价格，安耐美PX1200W在同类型电源中会有一定的优势，适合想要升级中高端显卡的用户。

要说不足的地方，一是我感觉就是CPU线材不应该全部采用二分头设计，毕竟购买安耐美PX1200W的用户搭配使用的主板规格不会太低，CPU供电接口往往都是采用8Pin+8Pin，当然也有主板采用的是8Pin+4Pin，所以至少有一根采用一体式插头的供电线来方便安装；二是每次开机都要运行逆转弹尘功能，不能手动关闭有些不太友好，建议将D.F Switch按键改为独立的开关按键。另外的建议是提供一些束线器或是魔鬼毡来方便整理线材。
