【1】认识Arduino与面包板,让小孩也看的懂
Arduino开发板是一类开源电子原型平台,常用于构建交互式电子项目。其核心工作原理是通过电脑编写程序并传输至开发板,进而控制连接在板上的LED灯、传感器、马达等外部组件执行相应动作。在搭建电路时,面包板作为重要的辅助工具,无需焊接即可实现元件的快速连接与电气导通,是进行电子实验与原型开发的常用设备。
01Arduino接口定义解析
Arduino开发板分布有多种不同功能的接口,正确识别这些接口是进行电路连接的基础。通过视频讲解与画面文字,我们可以将这些接口主要分为数字引脚、模拟引脚以及电源接口三个部分。
- 数字引脚(Digital)
位于板子上方,标有“Digital”字样,编号范围从0到13。通常用“D”加编号的方式指代,如D12即代表Digital的12号引脚。 - 模拟引脚(Analog)
位于板子右下角,标有“Analog”字样,并专门标有“A”字前缀。例如A3指的就是Analog的3号引脚。A引脚与D引脚是连接外部组件的主要区域。 - 电源接口(Power)
位于板子左下角,包含多个接口。初学者主要需关注“5V”和“GND”两个接口,分别代表正极和负极。板子上共有三个GND接口,功能完全一致,连接任意一个均可。
02面包板内部结构与原理
面包板的外观是一块带有许多小孔的塑胶板,但其内部实际上是由大量金属夹子组成的导通结构。当元件或电线插入孔中时,会通过内部的金属夹子实现电气连接。理解内部金属夹子的排列方式,对于正确搭建电路至关重要。
| 区域名称 | 位置特征 | 内部连接方式 | 功能用途 |
|---|---|---|---|
| 电源轨(正负极排) | 位于面包板最上方和最下方,通常有红蓝线标识 | 水平方向整排导通 | 用于扩展电源正负极,将Arduino的5V和GND接入后,整排孔皆可作为电源使用 |
| 工作区 | 位于面包板中间部分 | 垂直方向5孔一组导通(中间有凹槽分隔) | 用于插接LED、电阻等电子元件,需注意中间凹槽上下不导通 |
面包板结构功能对照表
03LED电路连接实操步骤

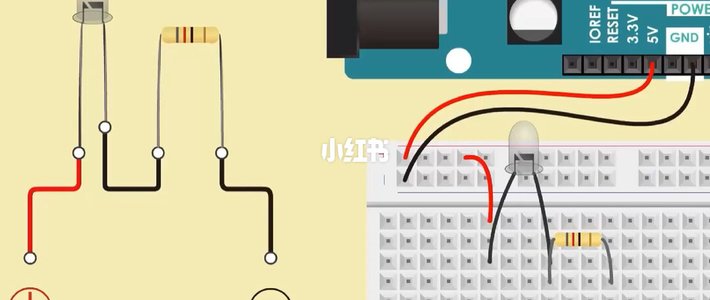

在了解接口与面包板原理后,可以通过构建一个基本的LED电路来验证连接是否正确。该过程需要准备Arduino开发板、面包板、跳线、LED灯以及100欧姆电阻。操作逻辑遵循电流流向,从正极出发经过负载最终回到负极。
- 连接电源总线
使用跳线将Arduino的5V接口连接到面包板上方的正极排(通常为红线标识),将GND接口连接到面包板下方的负极排(通常为蓝线标识)。 - 安置LED灯
识别LED灯的长短引脚,长脚为正极,短脚为负极。将LED灯插入面包板中间工作区,确保两脚跨接在不同的垂直列上。 - 连接LED正极
使用一根跳线,一端插入LED长脚所在的列,另一端连接到面包板的5V电源排,确保LED能获得正向电压。 - 接入电阻
将电阻的一端插入LED短脚所在的列,使两者在同一垂直列导通;电阻的另一端插入相邻的垂直列(注意不要跨过中间的凹槽)。 - 连接回路负极
使用跳线将电阻未连接LED的那一端,连接到面包板的GND负极排,形成完整的闭合回路。
04常见错误与规避
在电路连接过程中,初学者常因对面包板内部结构理解不透彻而导致连接失败。根据实际操作经验,以下两类错误最为典型,连接完成后需重点排查。
常见连接错误类型
引脚未导通
看似连接在同一直线,实则未在同一金属夹子上
- 描述:两根本应连接的电线插在了不同的金属夹子上,导致电路断路。
- 原因:未理解面包板内部垂直列导通、水平列独立的(或反之,视区域而定)连接逻辑。
- 对策:确认两个连接点是否位于同一组垂直的5个孔内,或同一水平电源轨内。
跨越隔离带
元件或导线跨越了面包板中间的凹槽
- 描述:电阻或其他元件的两端分别位于中间凹槽的上下两侧。
- 原因:忽视了中间凹槽将上下两部分电气隔离的设计。
- 对策:调整元件位置,确保其两端都位于凹槽的同一侧,或通过跳线绕过凹槽连接。
