PFC+移相全桥+同步整流架构设计，惠普1000W服务器电源拆解
2026-05-12 14:48:37
0点赞
0收藏
0评论
前言
本期拆解带来的是惠普一款1000W服务器电源，这款电源由台达代工，型号为DPS-800GB A，支持100V/110-120V/200-240V交流输入，主路输出电压为12.15V，最大输出电流82.3A，待机电源输出电压5V，输出电流2A。另一组待机电源输出电压3.3V，输出电流8A。
电源输入端设有电源插座，指示灯和解锁卡扣，输出端设有金手指连接器和散热风扇，电源内部采用PFC+移相全桥+同步整流架构。下面服务器电源网就带来惠普这款服务器电源的拆解，一起看看内部的方案和用料。
惠普1000W服务器电源外观

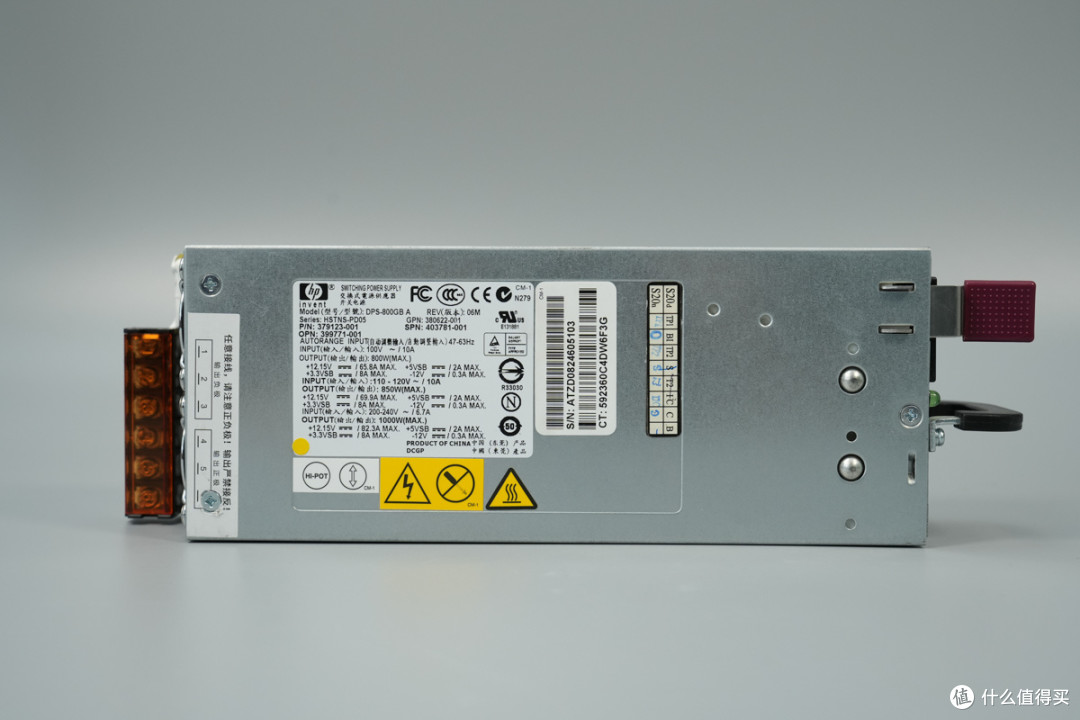

惠普服务器电源采用镀锌钢板外壳，机身正面粘贴信息标签，左侧金手指固定接线端子，并设有散热风扇。

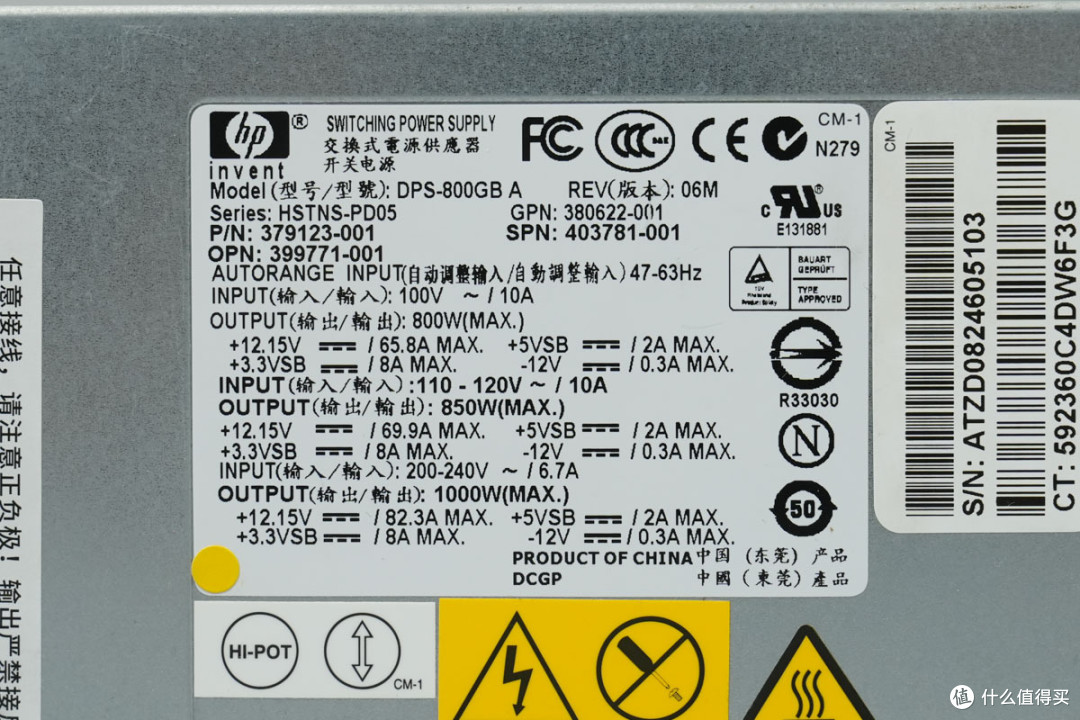

电源机身标签特写
型号：DPS-800GB A
输入：100V ~ / 10A
输出：800W（MAX）
+12.15V ⎓ / 65.8A MAX +5VSB ⎓ / 2A MAX
+3.3VSB ⎓ / 8A MAX -12V ⎓ / 0.3A MAX
输入：110 - 120V ~ / 10A
输出：850W（MAX）
+12.15V ⎓ / 69.9A MAX +5VSB ⎓ / 2A MAX
+3.3VSB ⎓ / 8A MAX -12V ⎓ / 0.3A MAX
输入：200 - 240V ~ / 10A
输出：1000W（MAX）
+12.15V ⎓ / 82.3A MAX +5VSB ⎓ / 2A MAX
+3.3VSB ⎓ / 8A MAX -12V ⎓ / 0.3A MAX
电源前方设有接地凸起。

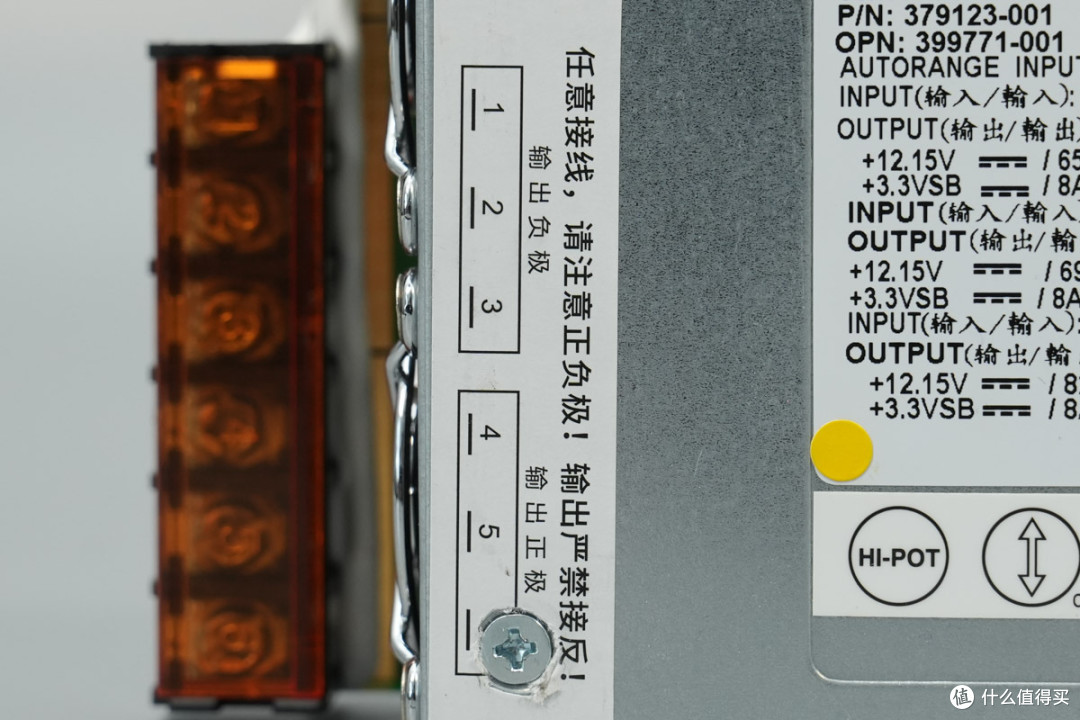

电源输出端粘贴贴纸，标注改装端子正负极。
壳体背面也设有凸起接地。

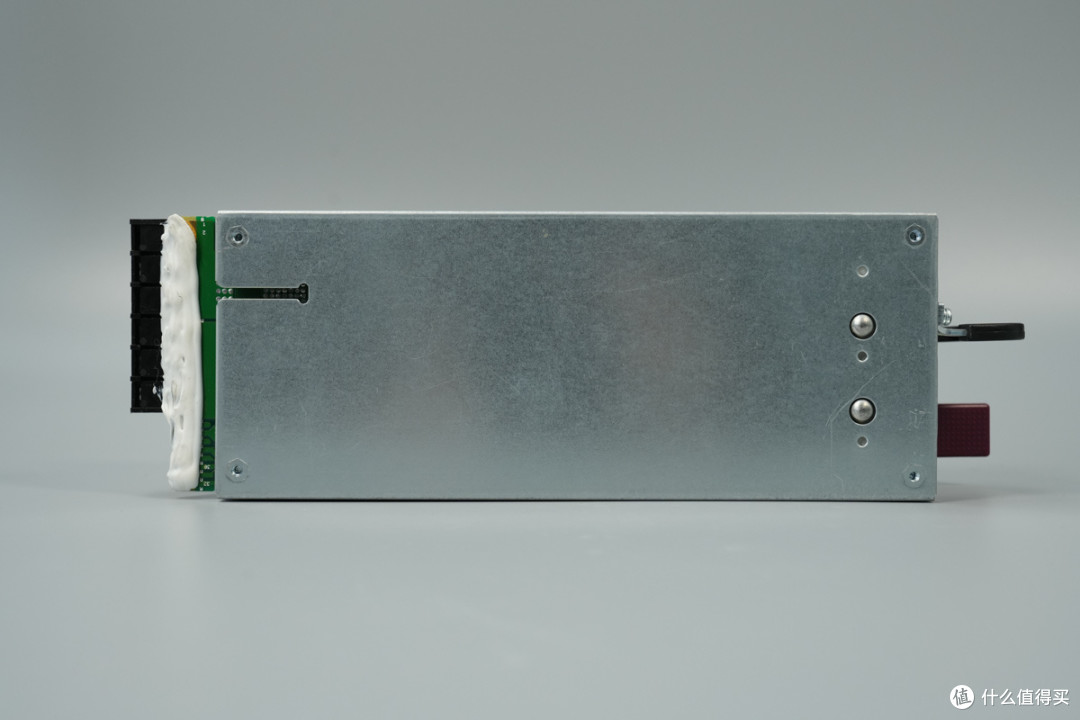

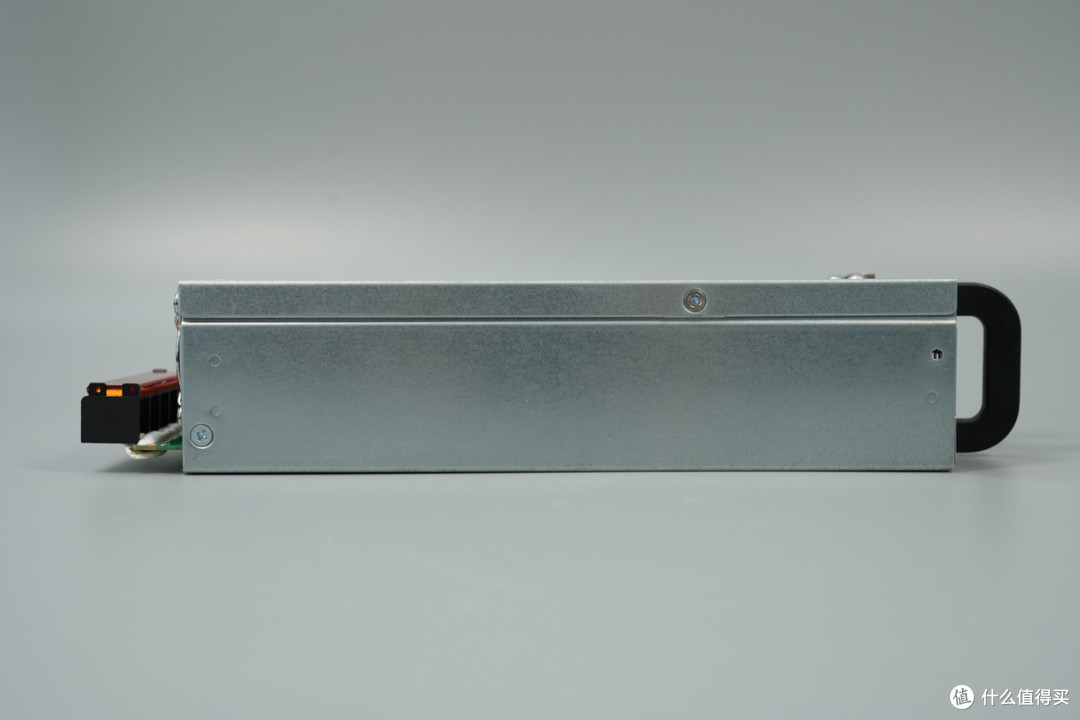

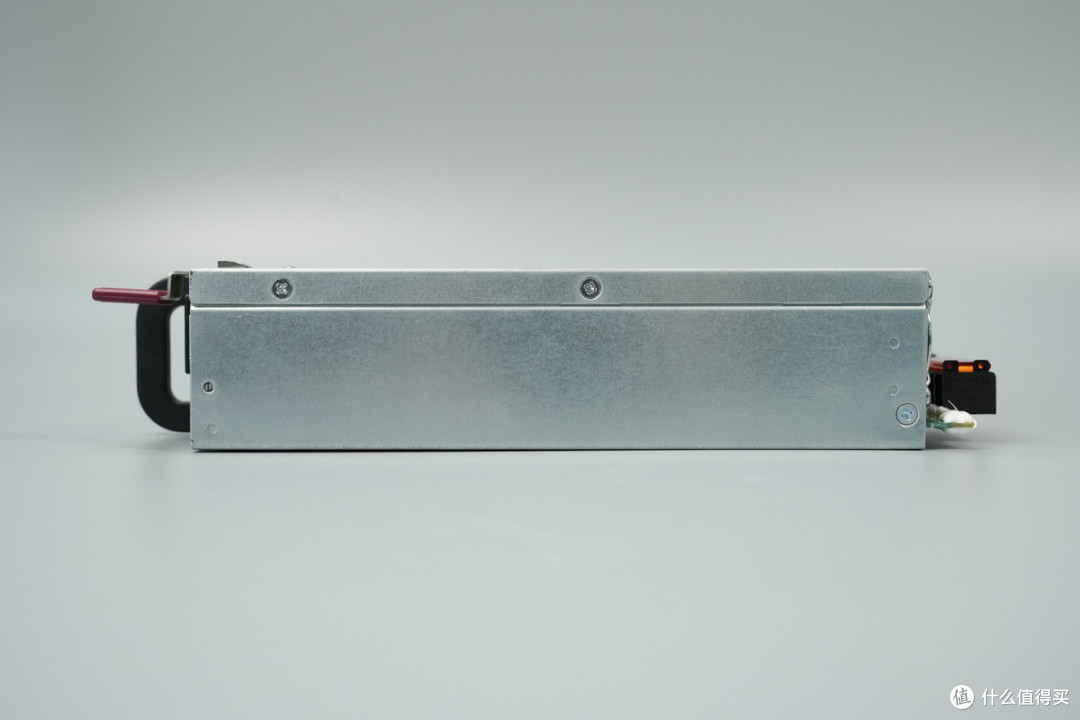

壳体侧面设有螺丝固定。

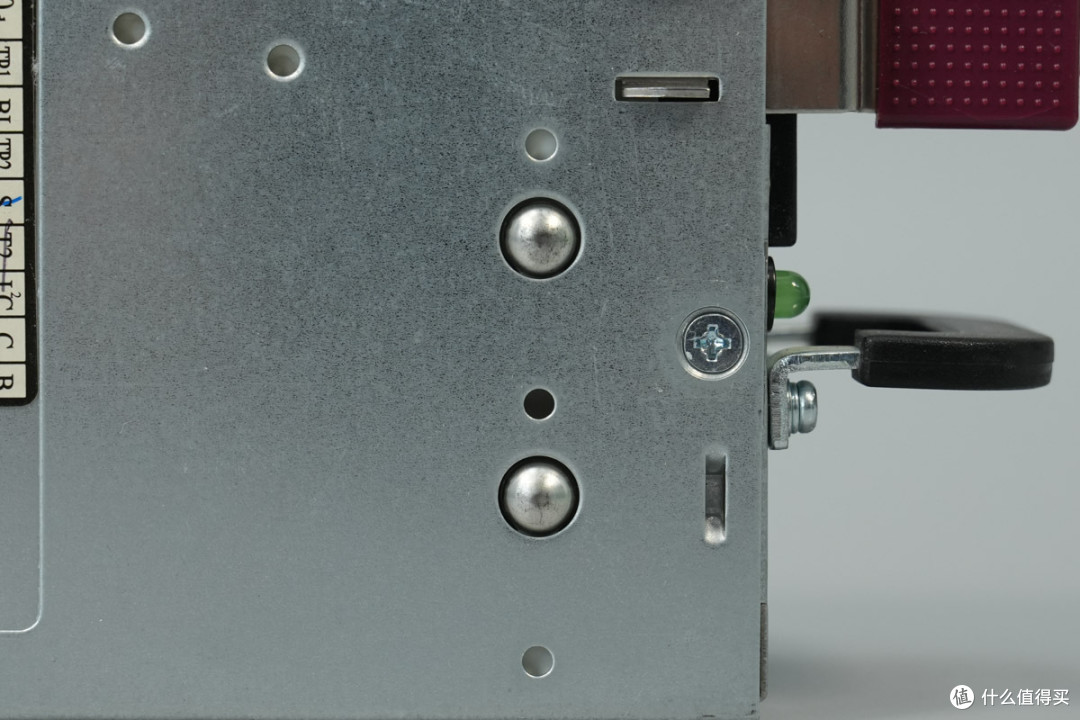

另一侧也设有螺丝固定。

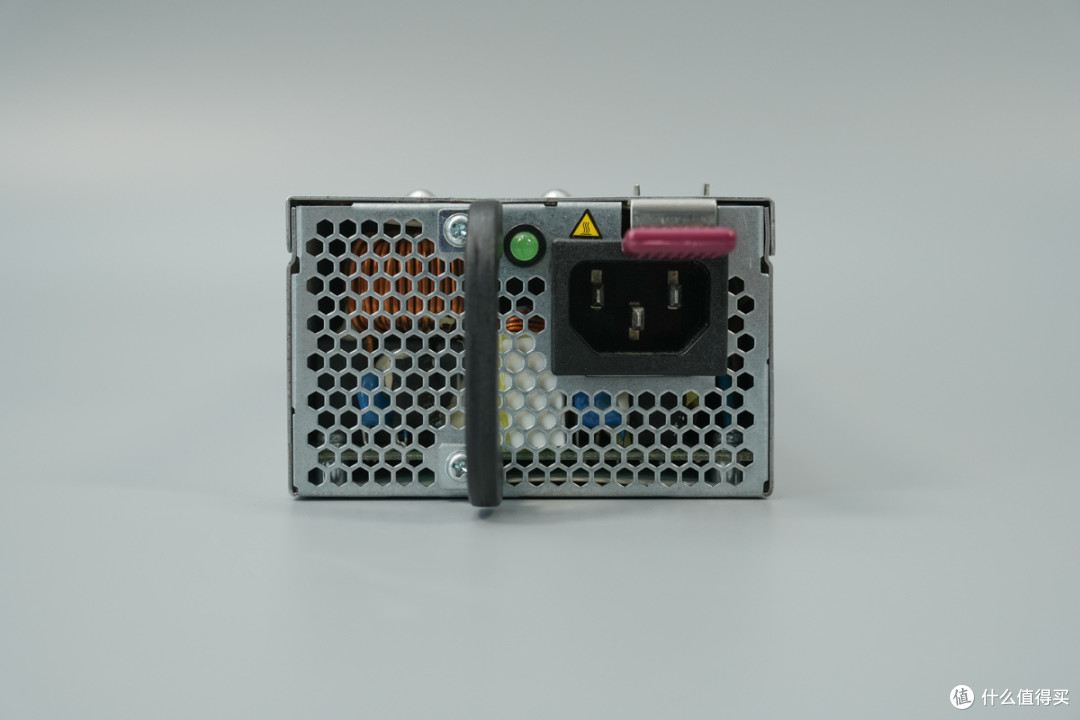

电源输入端设有散热孔，安装提手，指示灯和品字电源接口。

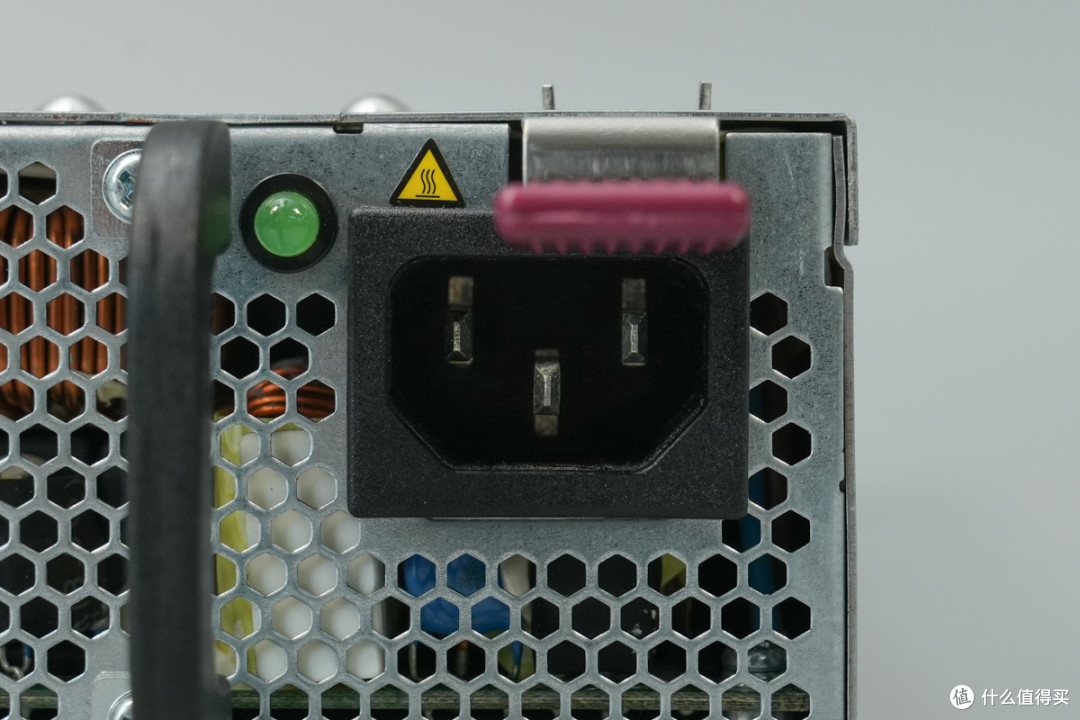

电源插座和解锁把手特写。

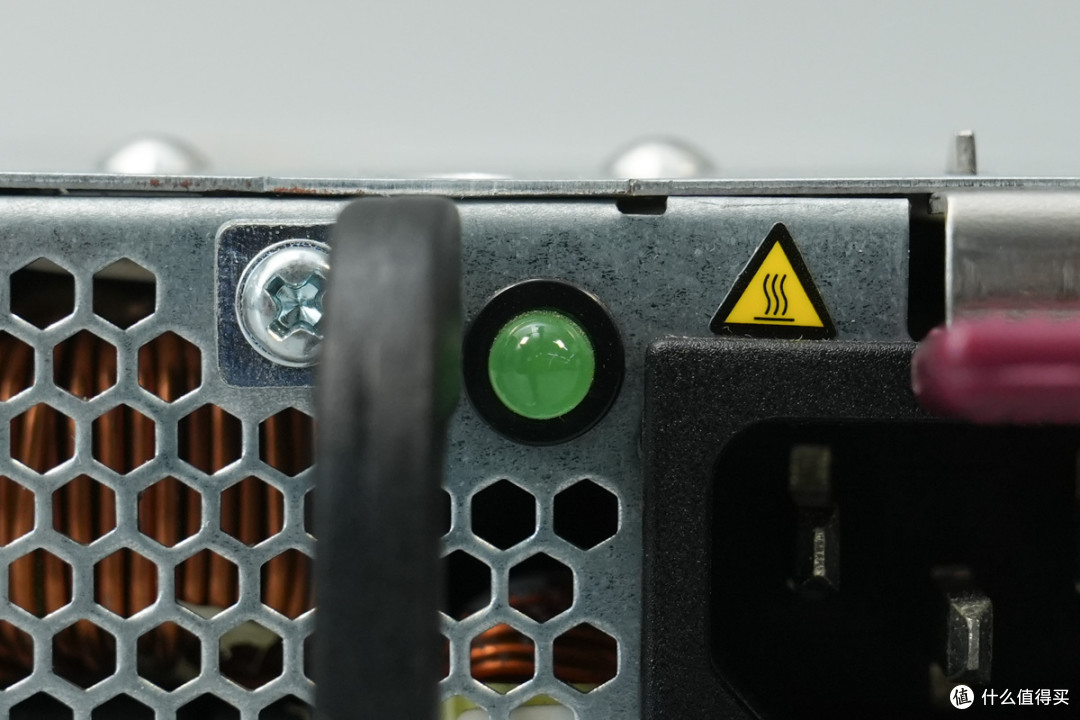

绿色工作指示灯特写。

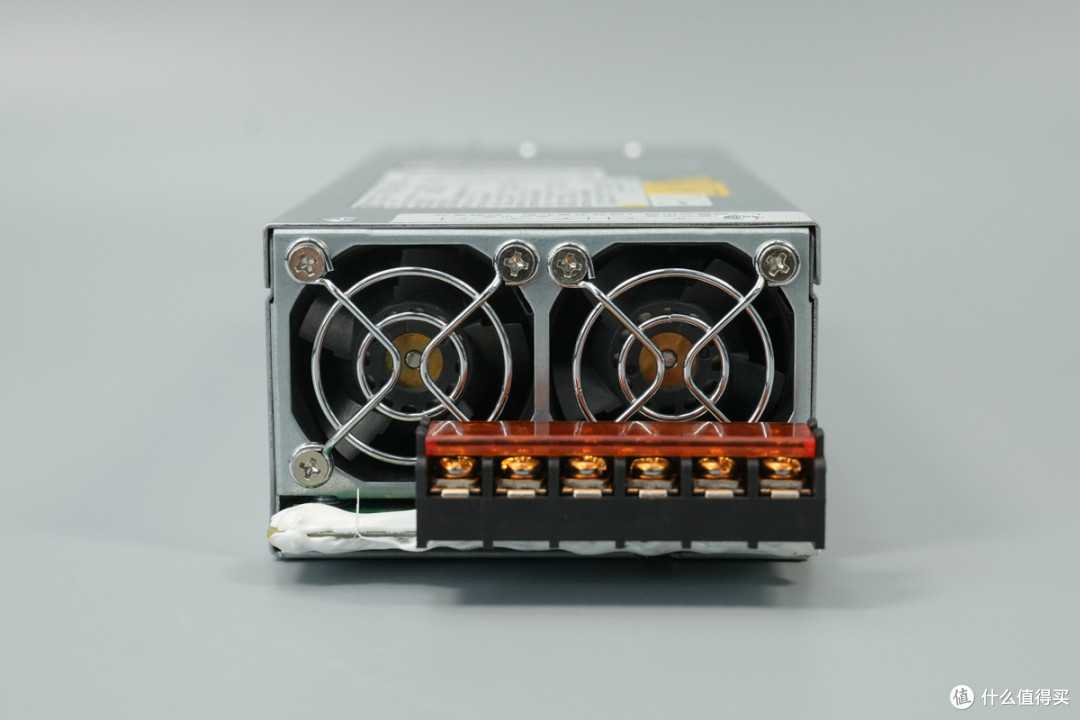

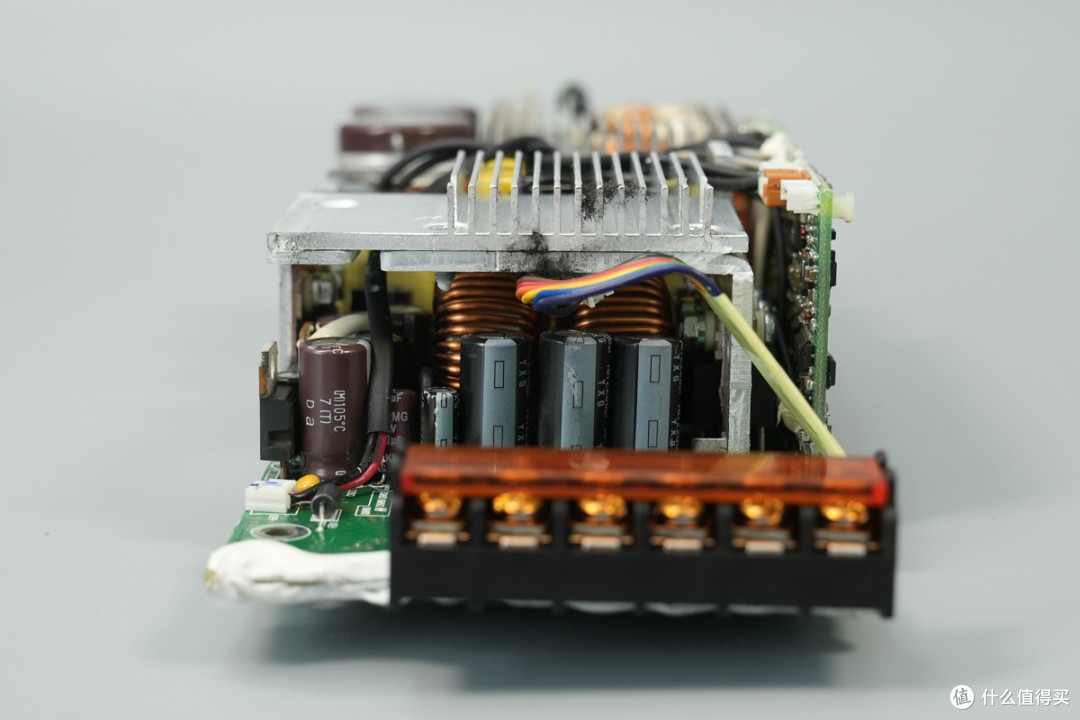

电源输出端设有散热风扇和接线端子。

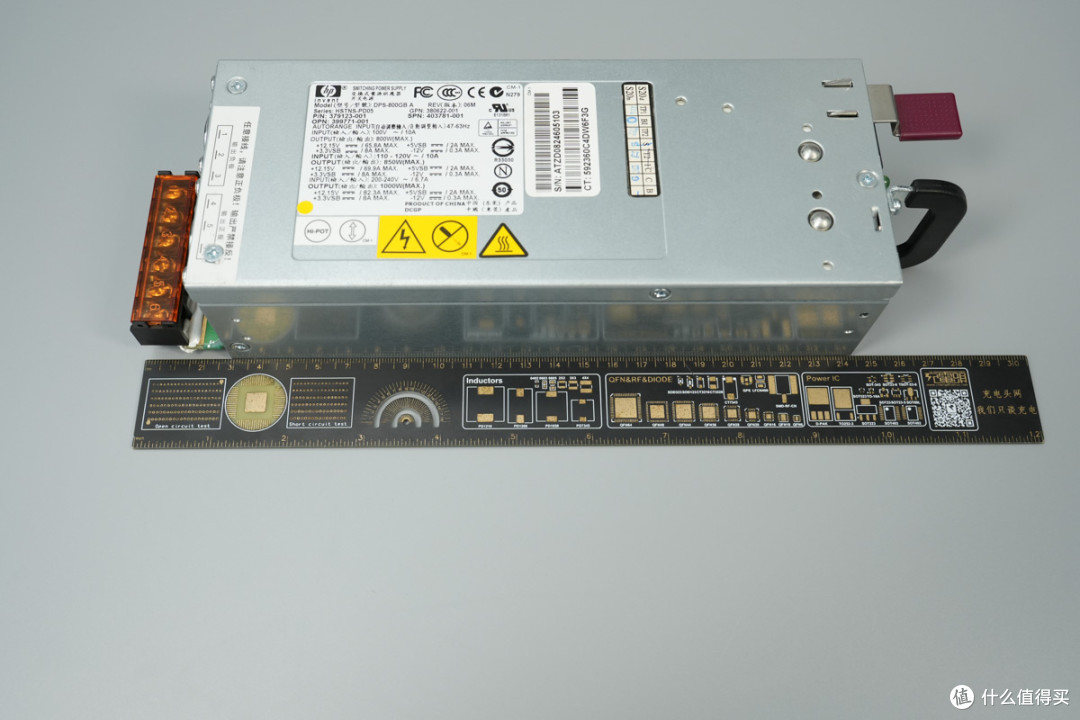

测得电源模块长度约为245mm。

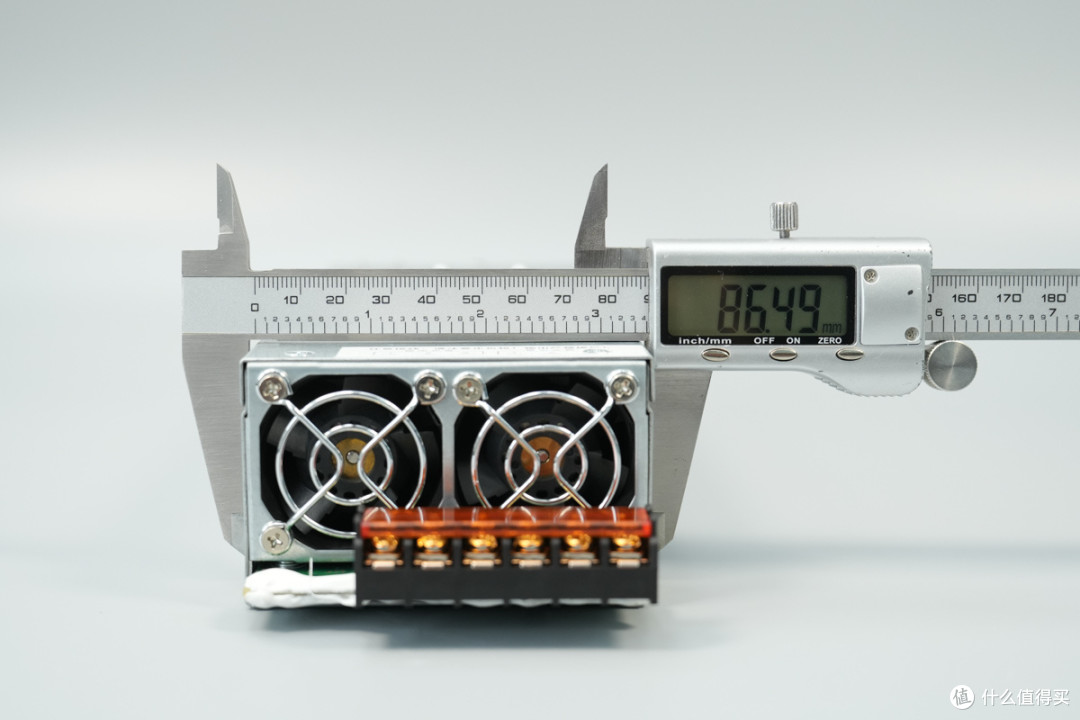

电源模块宽度约为86.5mm。

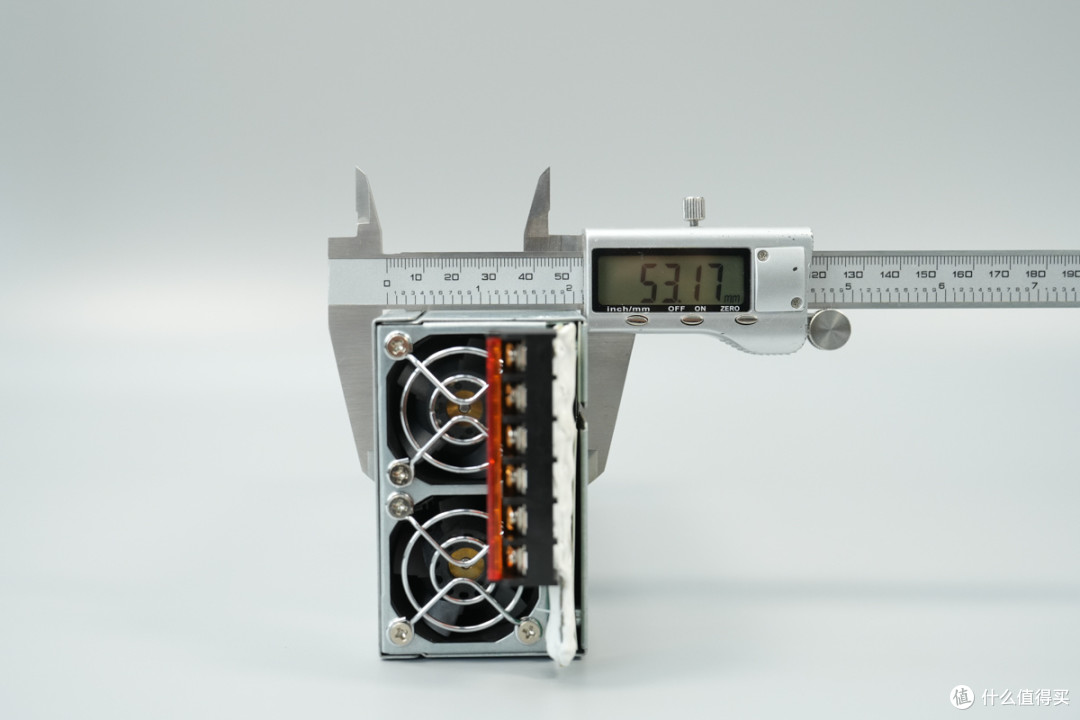

电源模块厚度约为53.2mm。

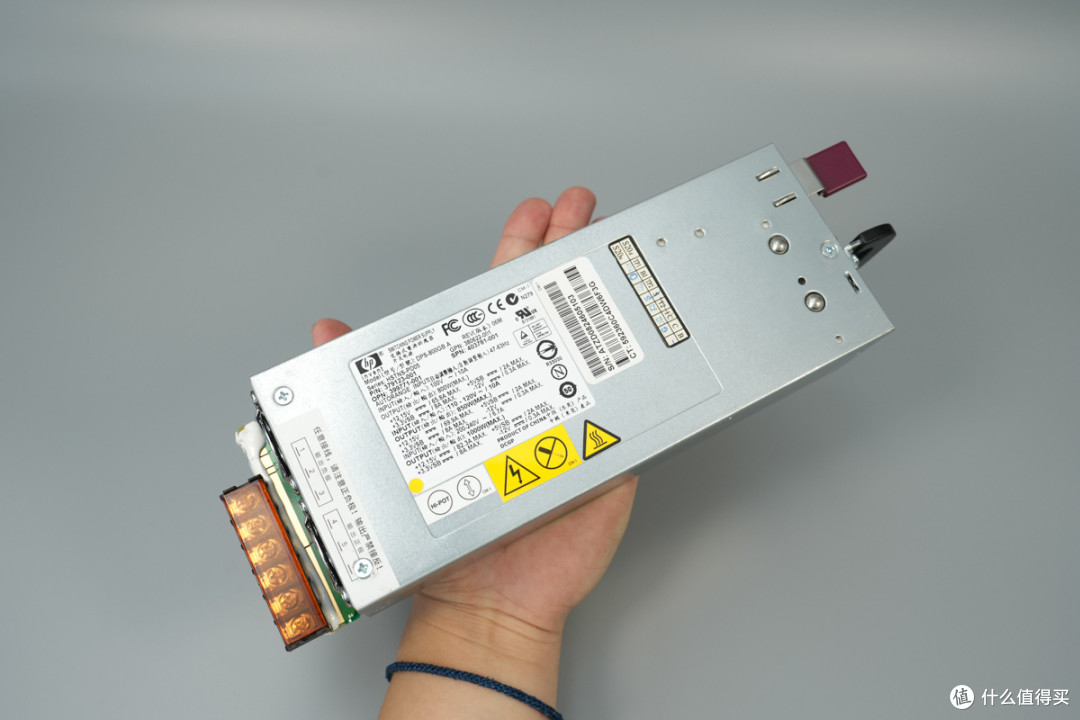

电源模块拿在手上的大小直观感受。

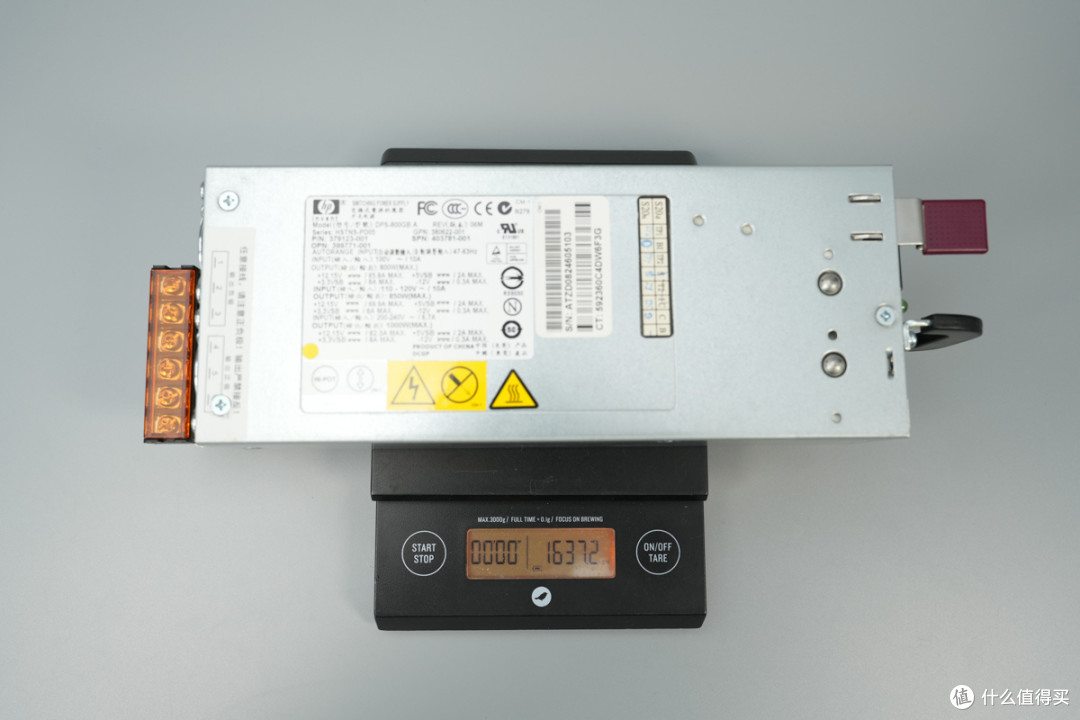

测得电源模块重量约为1637g。
惠普1000W服务器电源拆解
看完了惠普这款服务器电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。

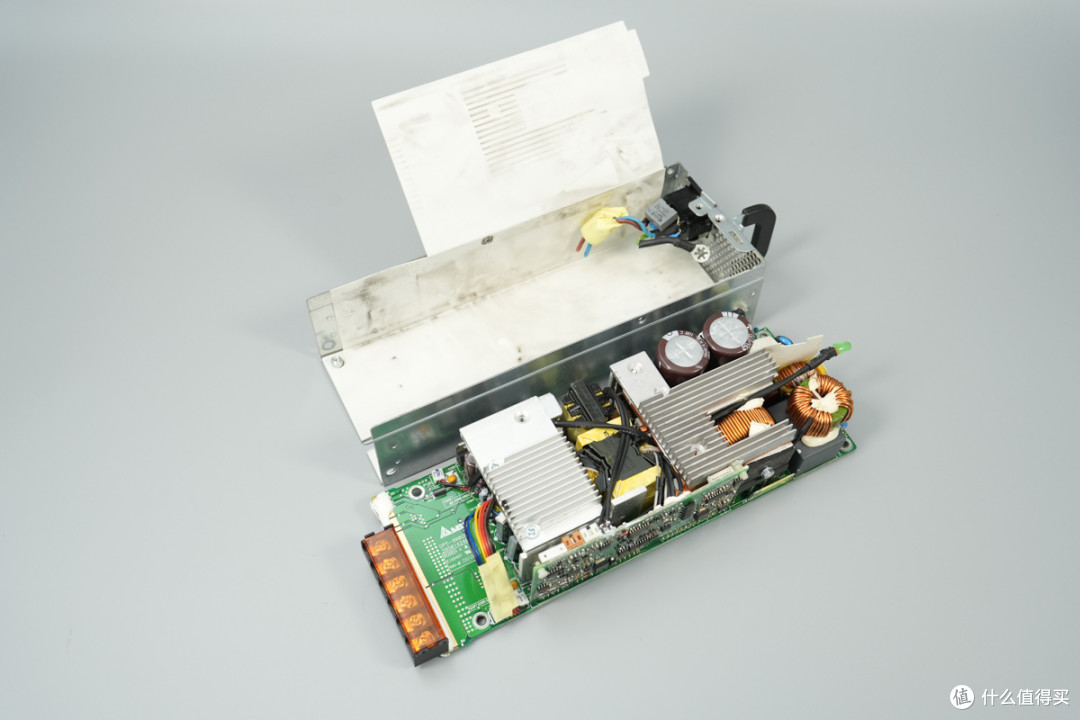

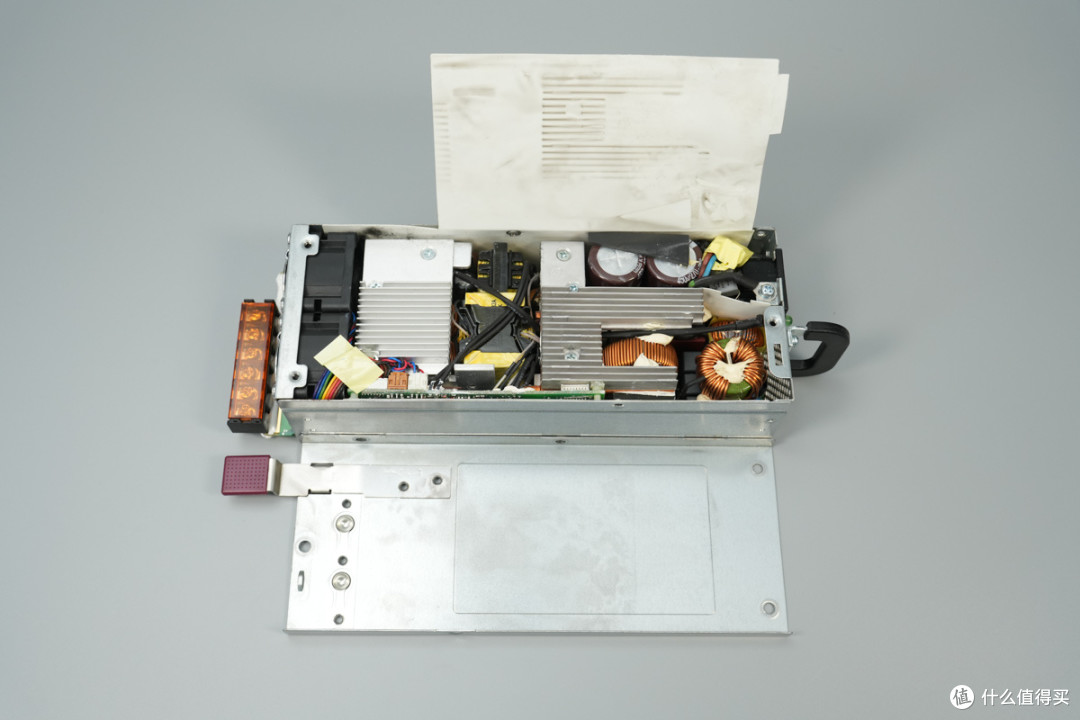

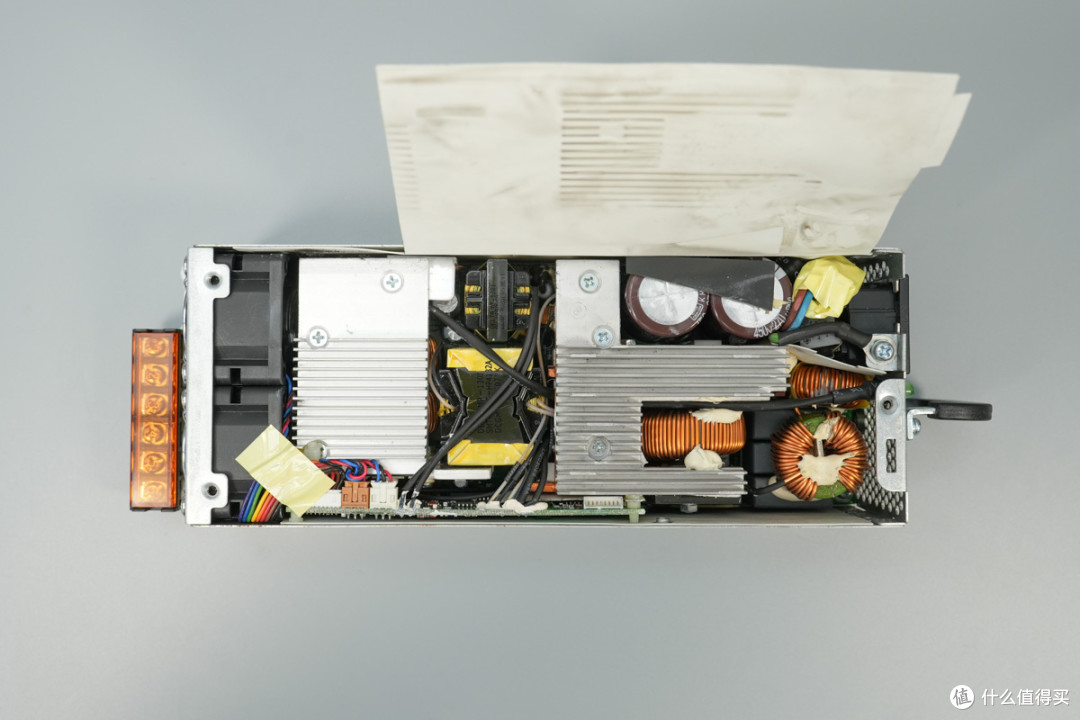

拧下盖板固定螺丝，拆开电源外壳，PCBA模块设有麦拉片绝缘。

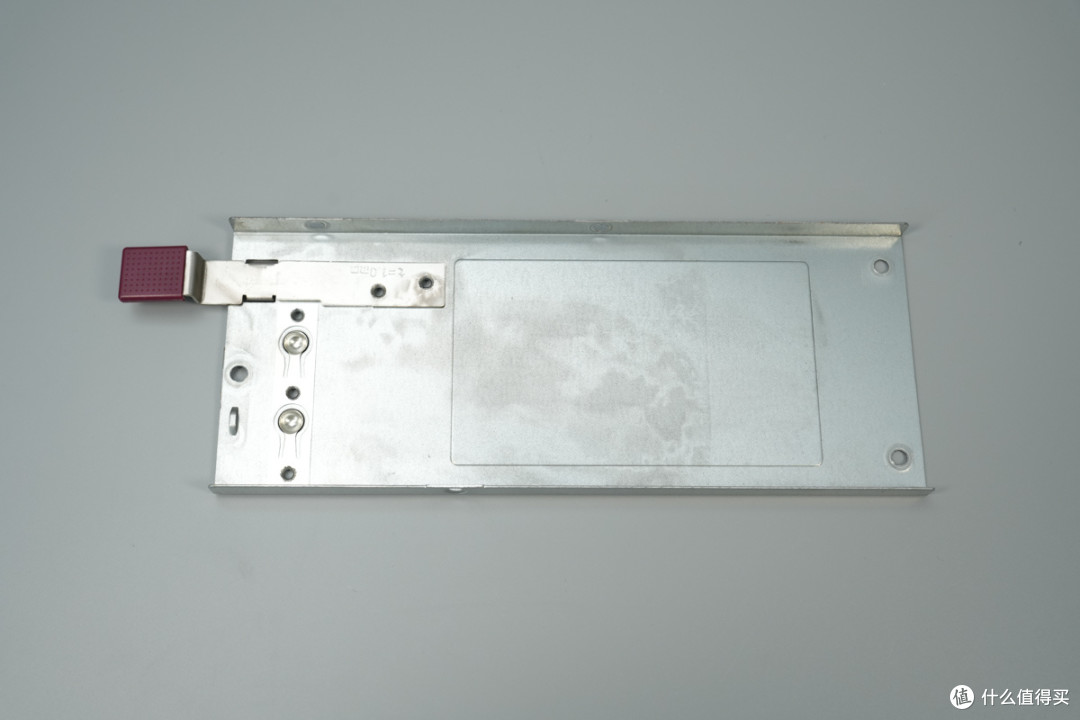

壳体内部固定接地凸起和锁定把手。

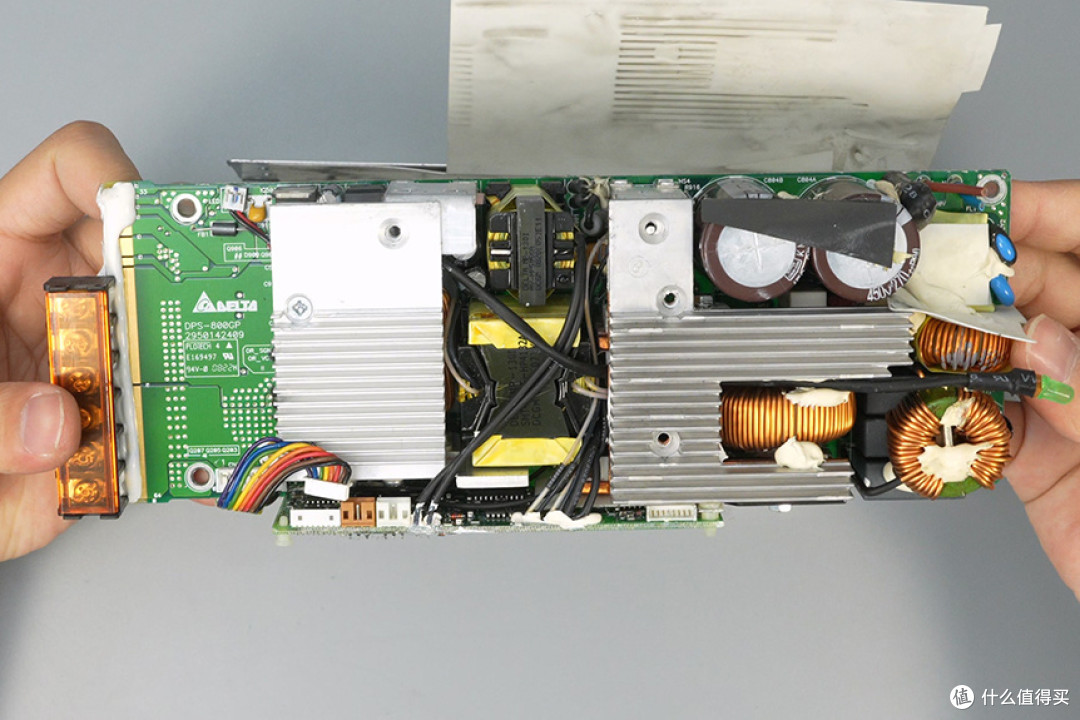

PCBA模块设有散热片，通过螺丝固定。

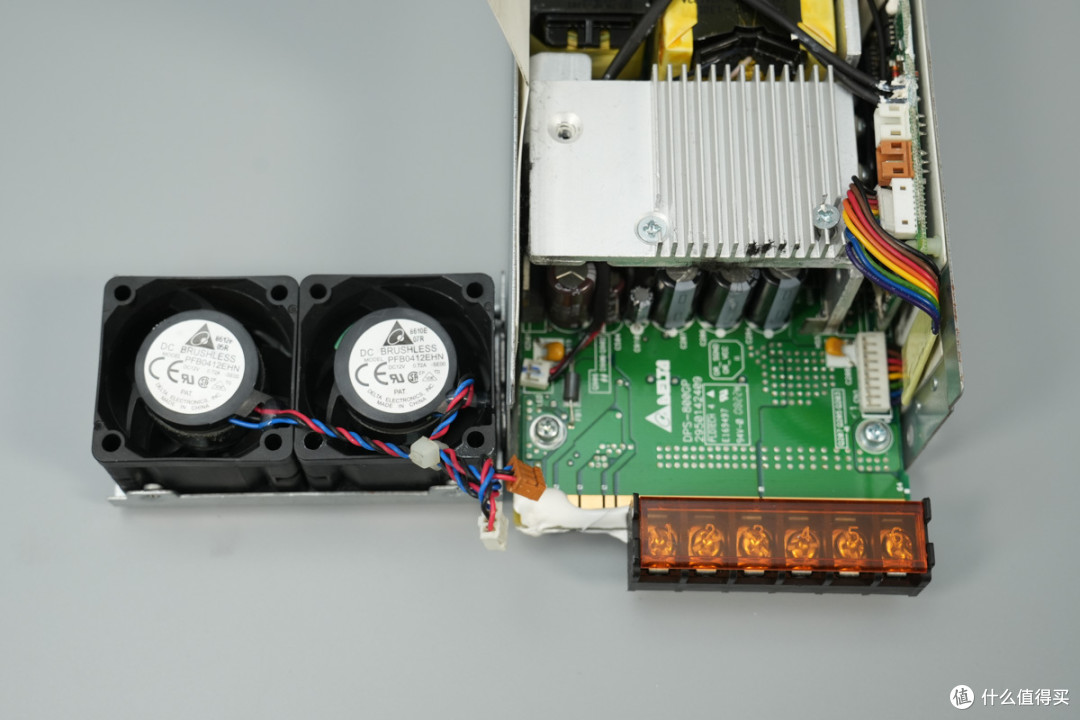

拆下尾部散热风扇模块。

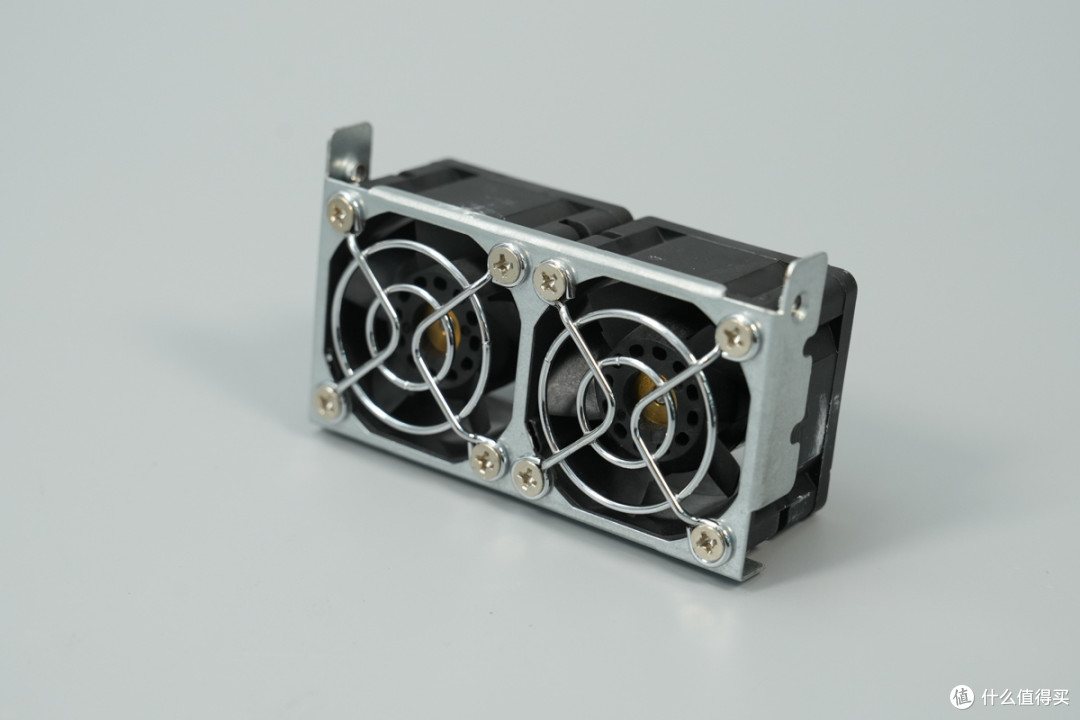

散热风扇通过螺丝固定，并设有防护网。

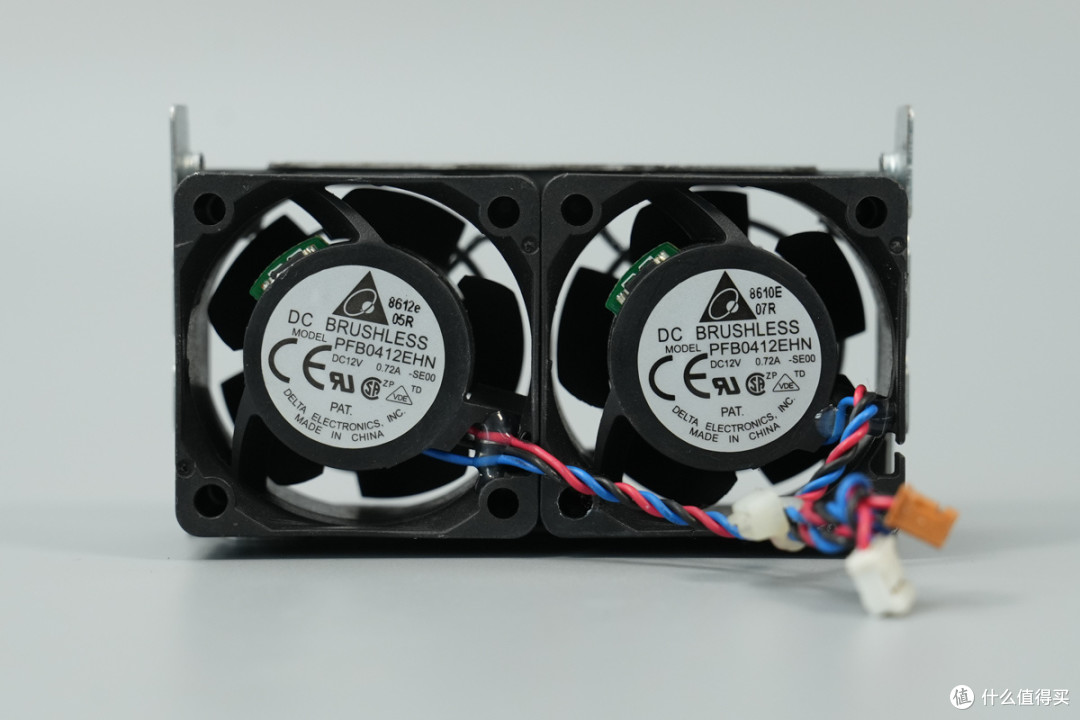

散热风扇来自台达，型号PFB0412EHN，规格为12V 0.72A，中国制造。

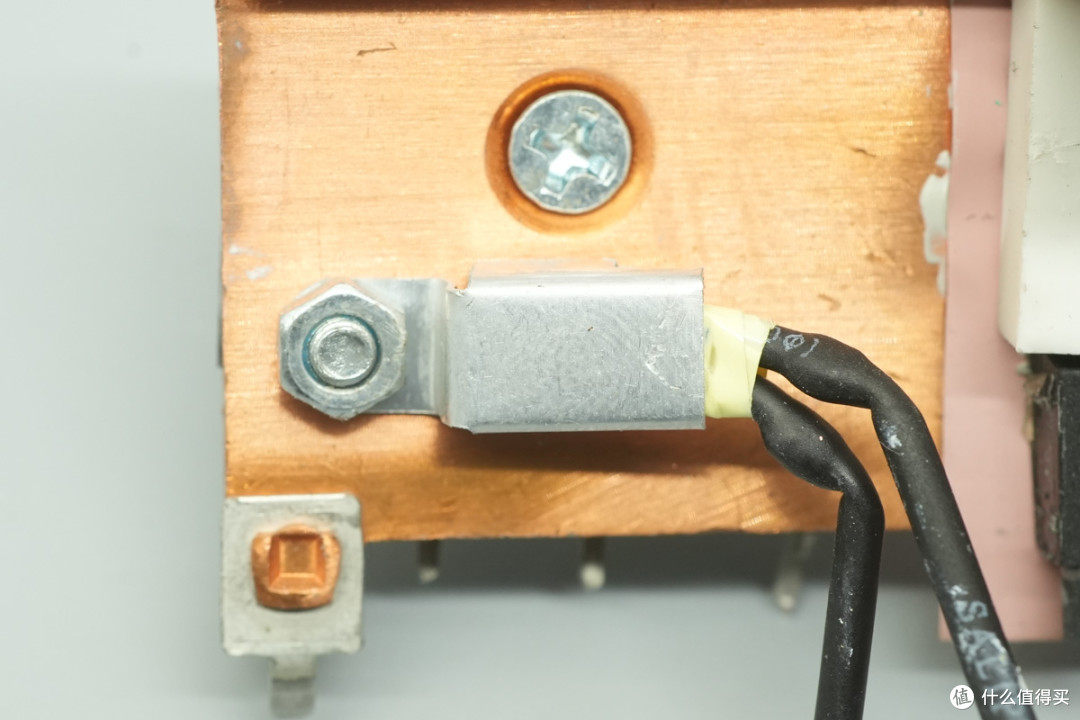

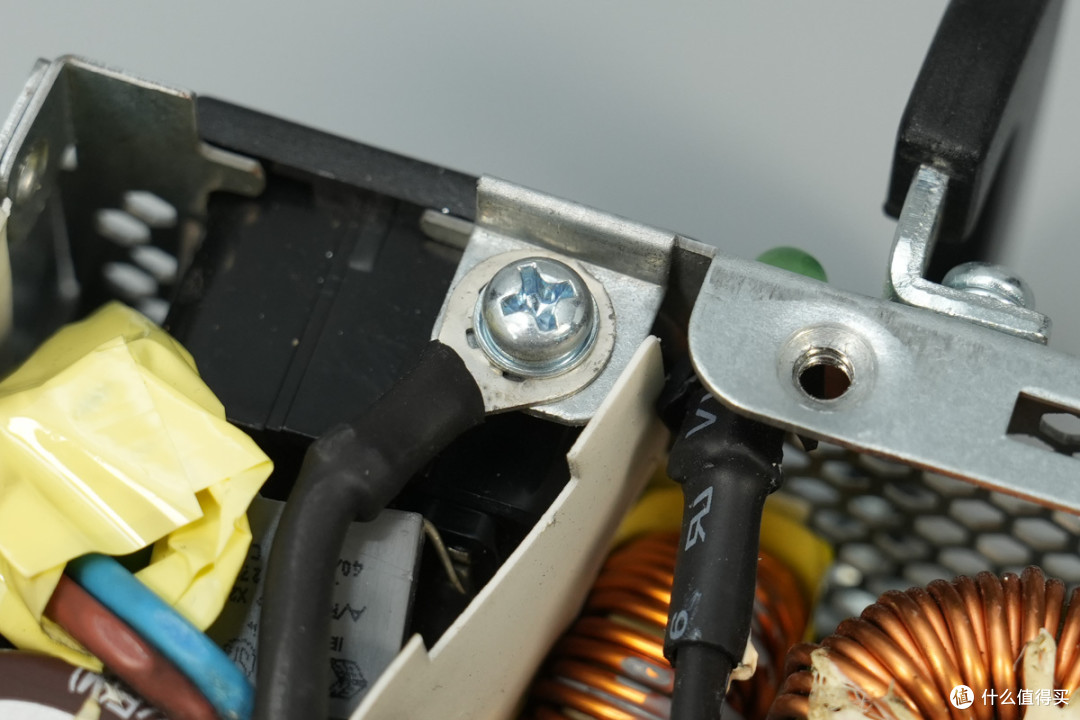

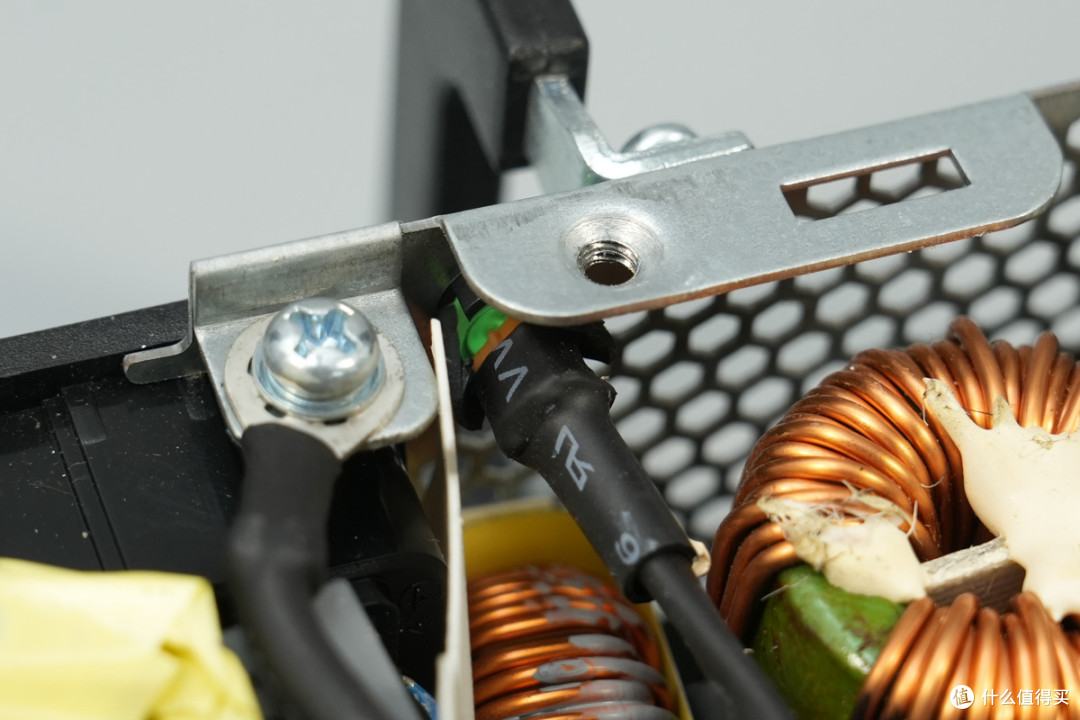

接地线通过螺丝固定在壳体上。
指示灯外套热缩管绝缘。
拧下固定螺丝，从壳体中取出PCBA模块。

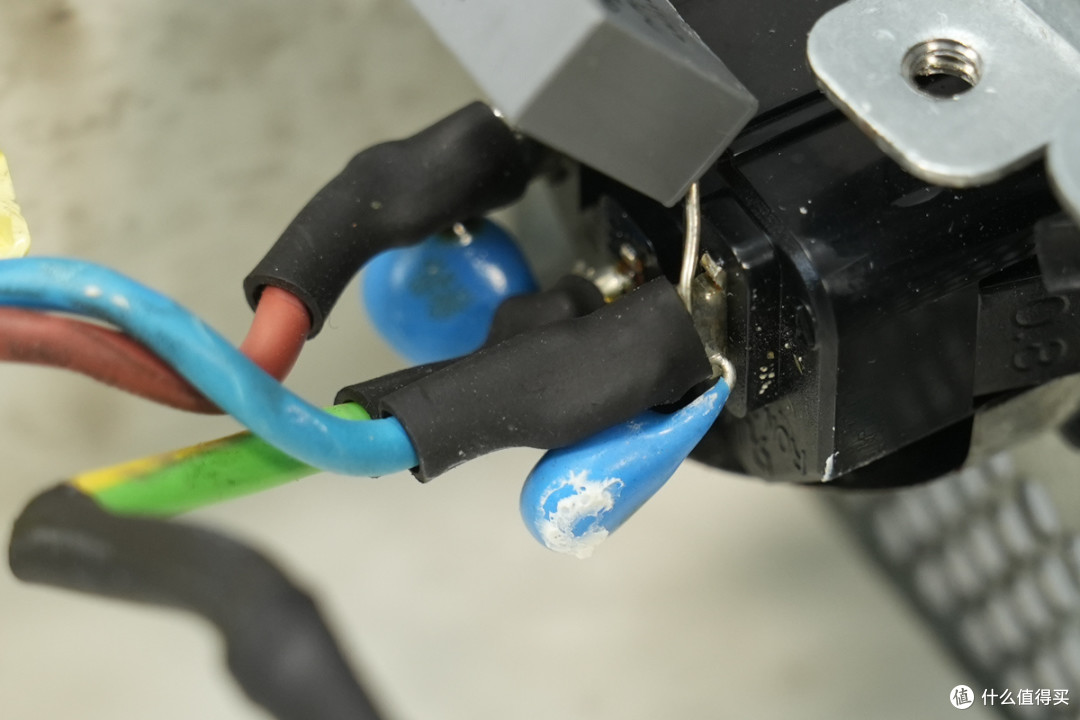

导线焊接连接到输入插座。

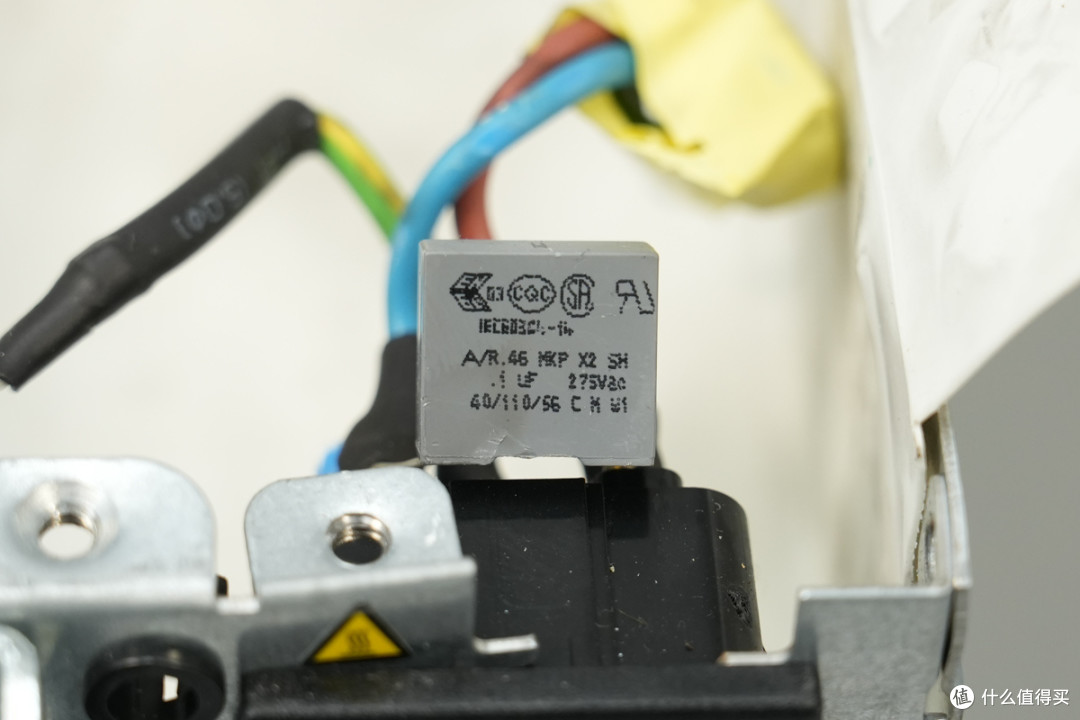

安规X2电容规格为0.1μF。
PCBA模块正面一览，右侧为交流输入端，设有共模电感，滤波电感，高压滤波电容。右侧散热片下方设有整流桥，PFC开关管，移相全桥开关管。中间位置设有待机电源变压器和移相全桥变压器。
左侧散热片下方设有同步整流管和滤波电感，滤波电容。底部设有控制小板，驱动变压器和热敏电阻焊接连接到控制小板。

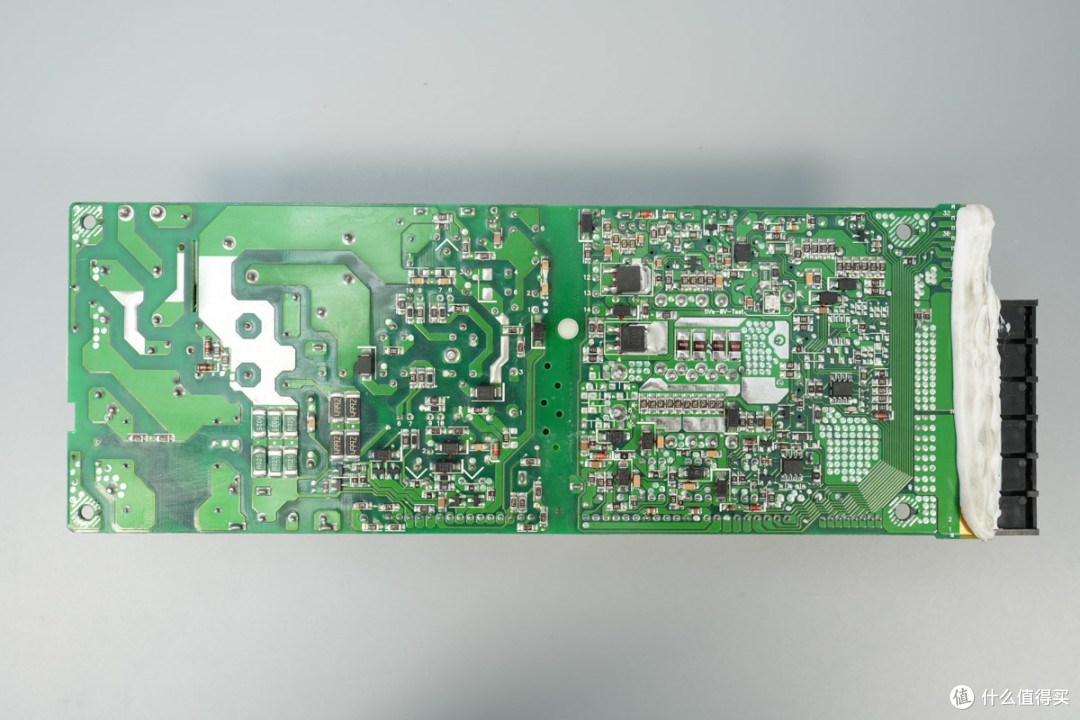

PCBA模块背面设有电流取样电阻，整流管，稳压芯片，运放和电压比较器。
焊接拆下共模电感，PFC电感，散热片，高压滤波电容，控制小板，继续进行拆解。

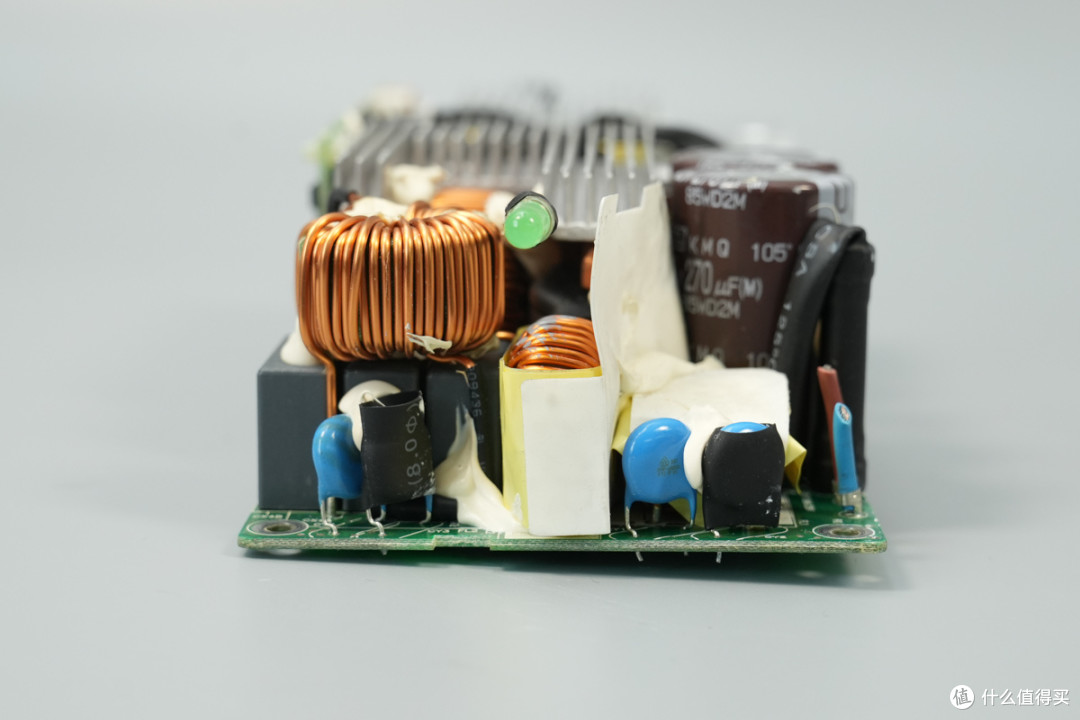

输入端设有保险丝，共模电感，安规X2电容，安规Y电容。

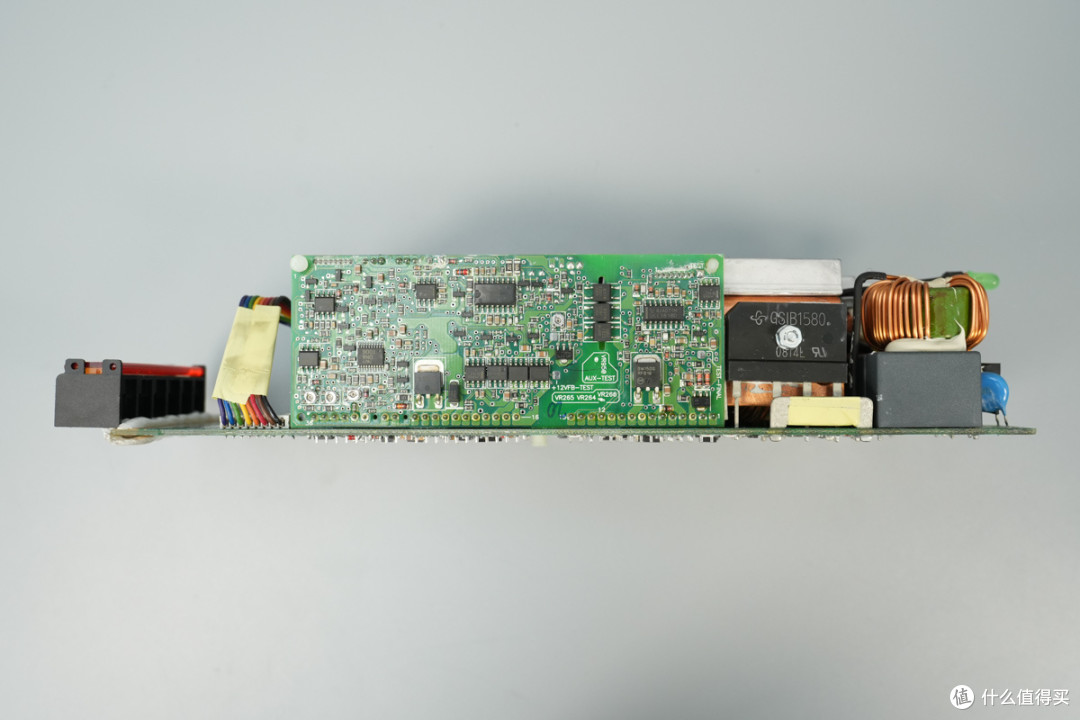

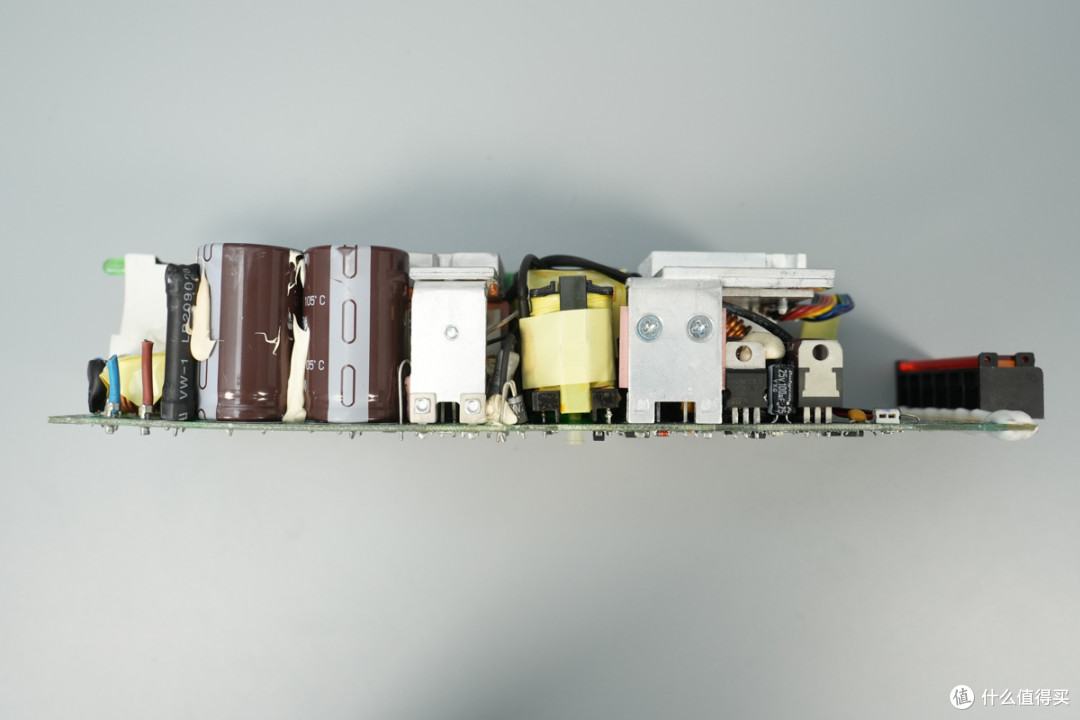

侧面设有控制小板，整流桥，共模电感，安规X2电容。
另一侧设有高压滤波电容，待机电源开关管，变压器，整流管和开关管。
输出端设有滤波电容和滤波电容。

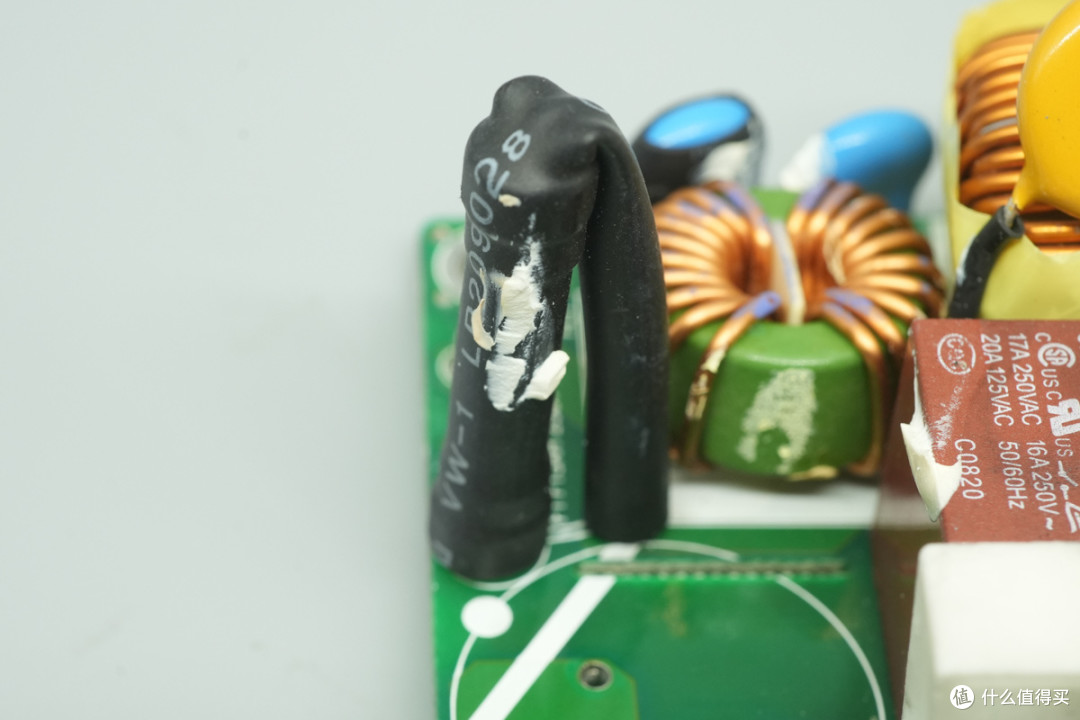

输入端保险丝外套热缩管绝缘，规格为15A 250V。

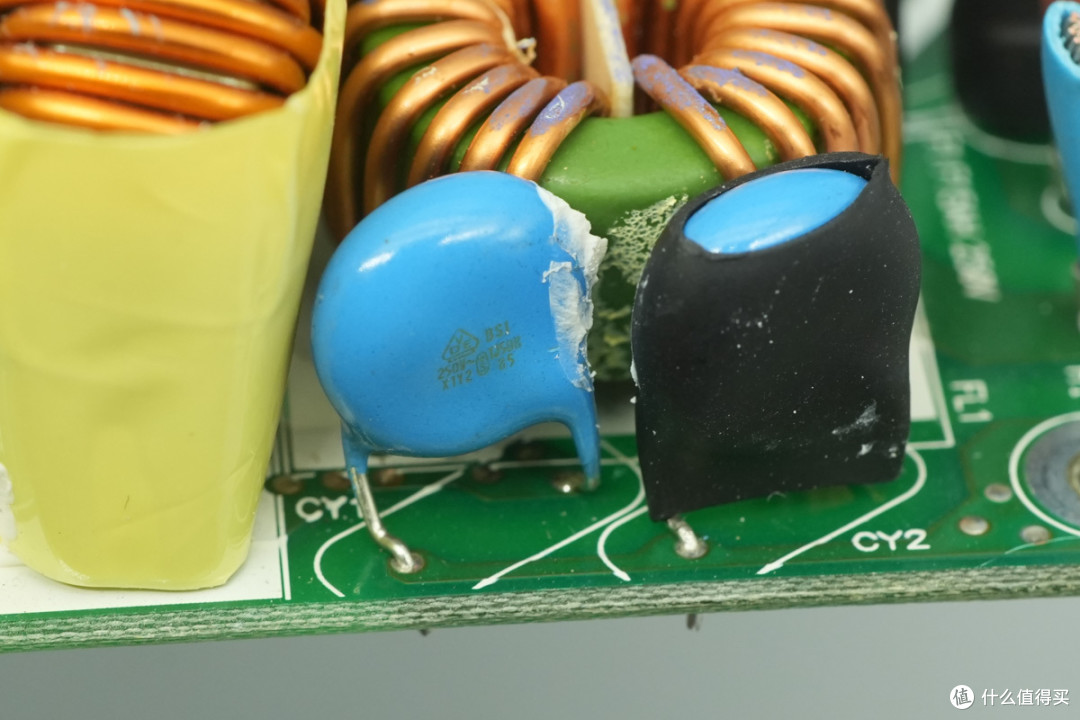

蓝色Y电容来自TDK，外套热缩管绝缘。

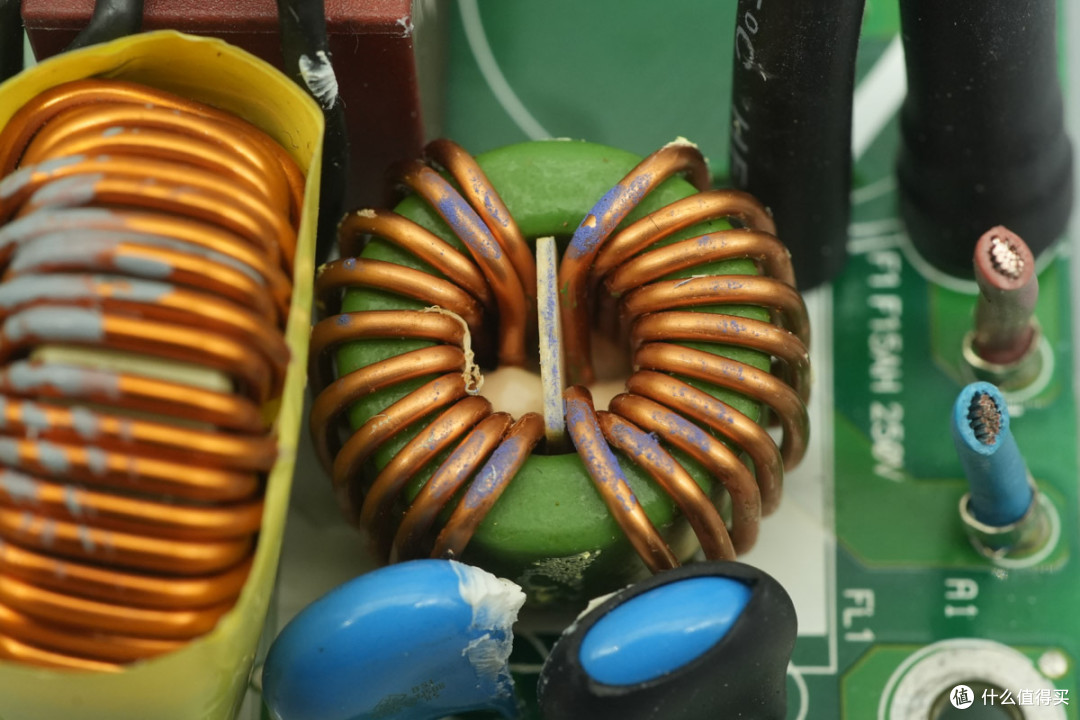

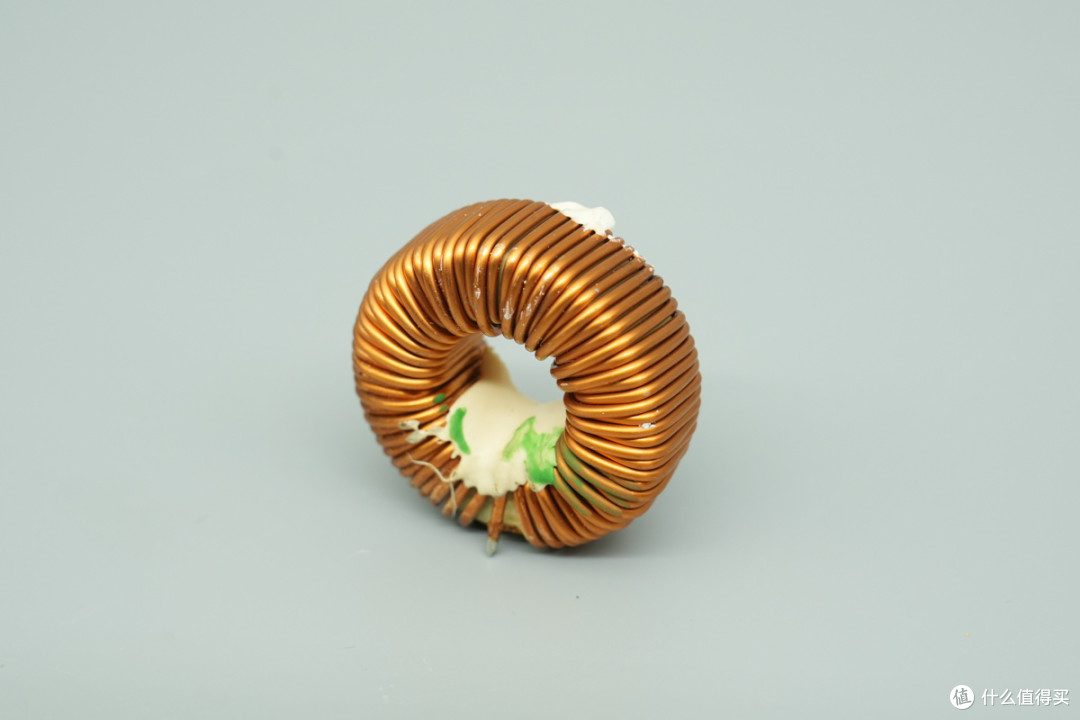

共模电感采用漆包线绕制。

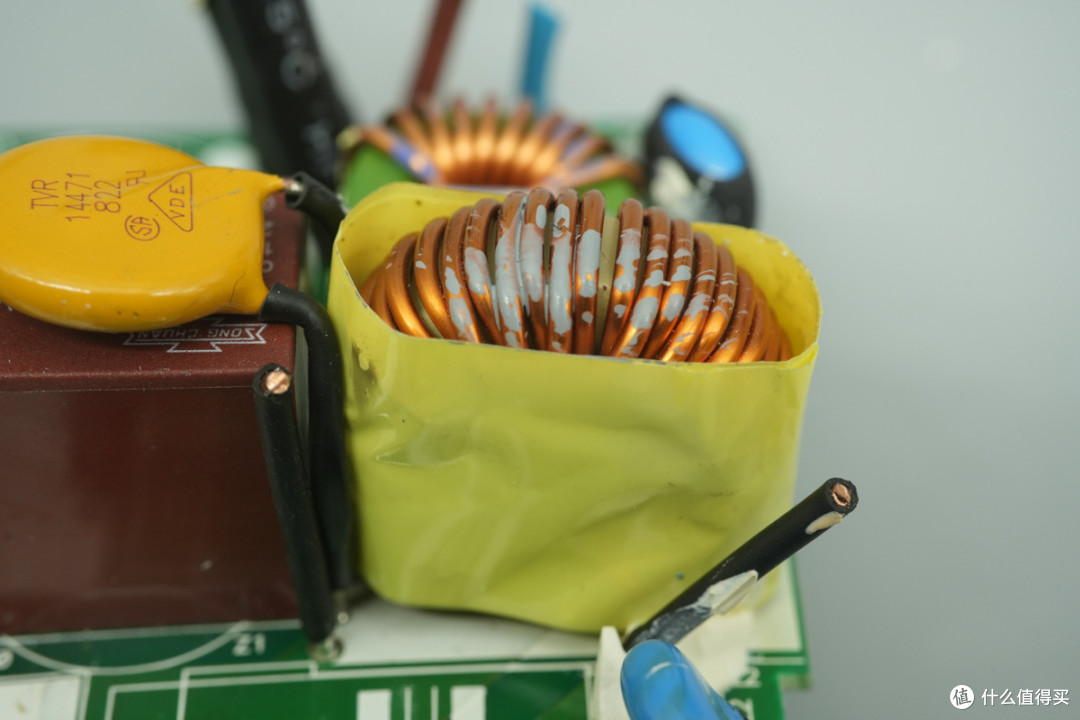

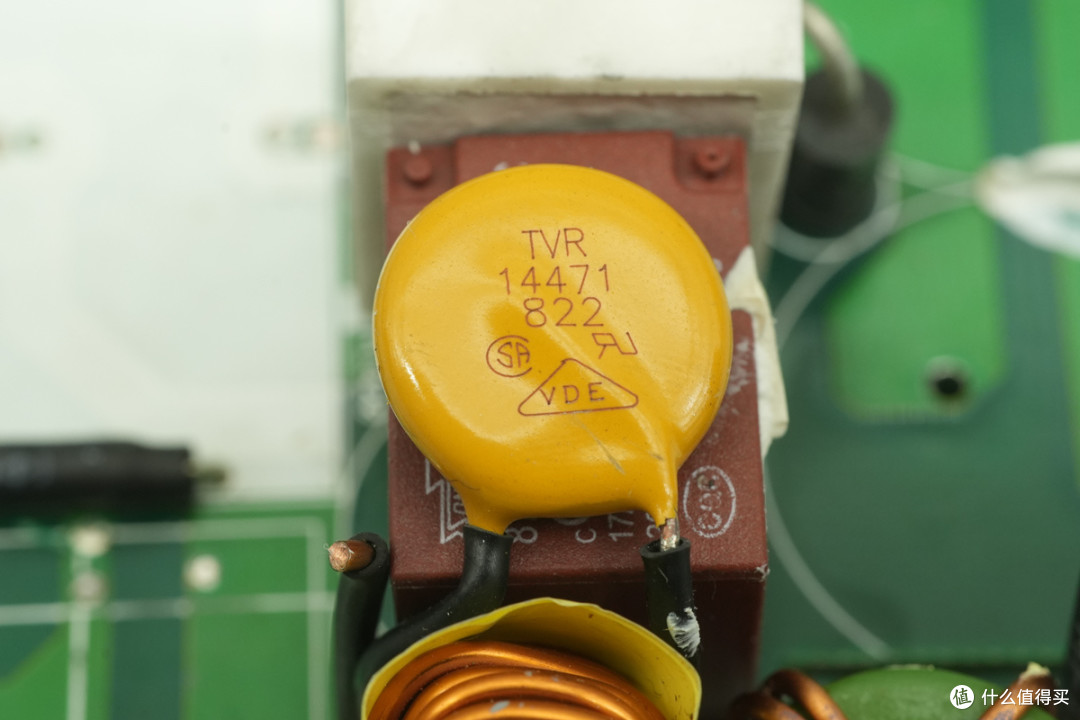

压敏电阻料号TVR14471，用于吸收过压浪涌。
滤波电感缠绕胶带绝缘。

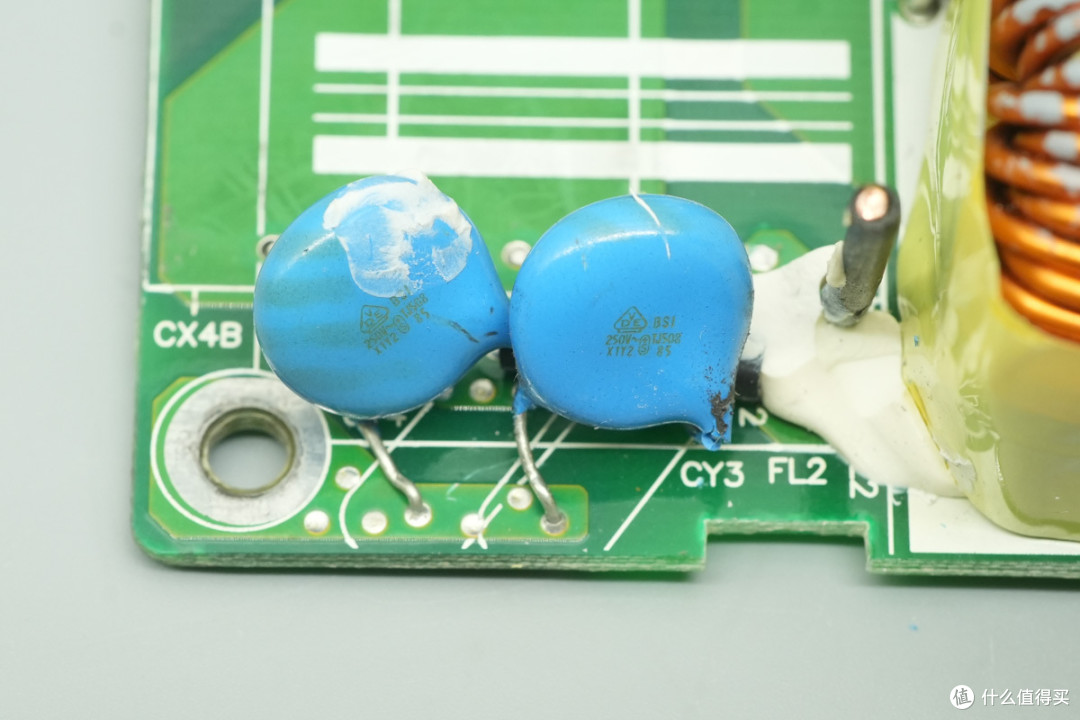

两颗Y电容规格相同。

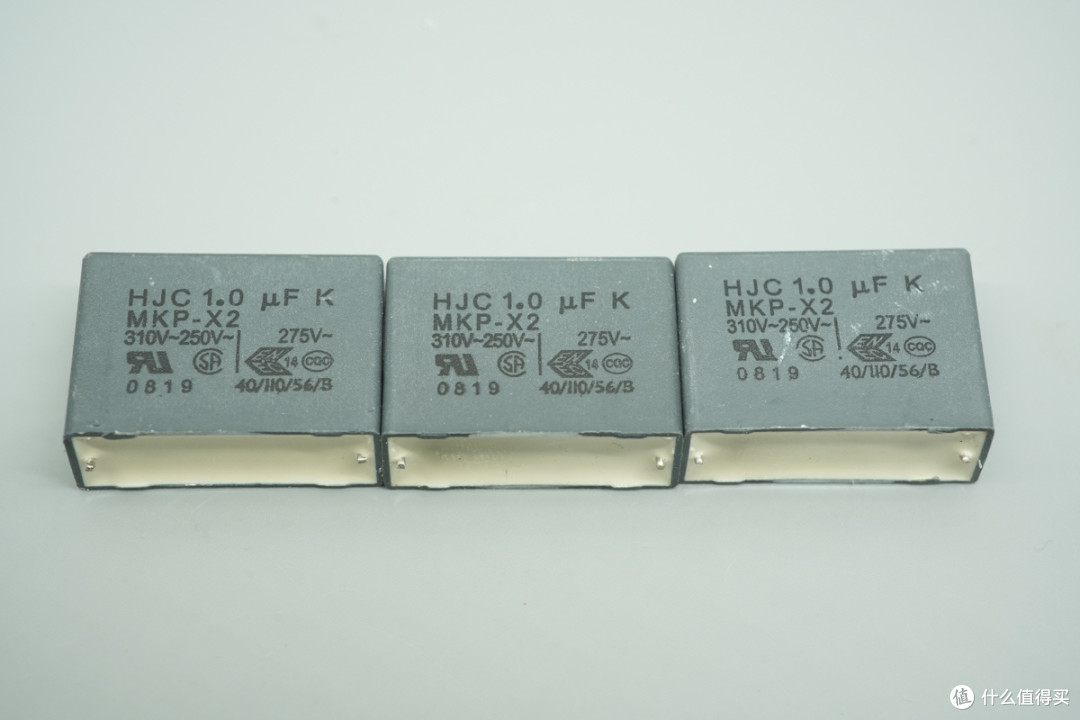

安规X2电容来自华容，规格为1μF。
共模电感采用漆包线绕制，内部设有电木板绝缘。

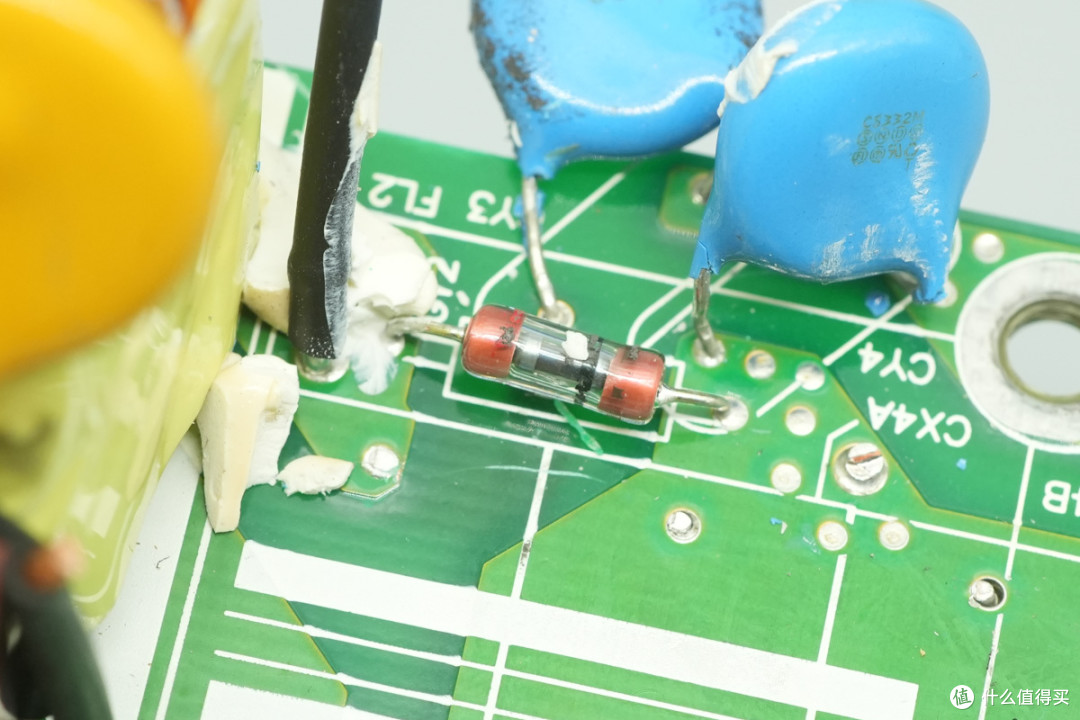

共模电感两侧设有气体放电管，外套热缩管绝缘。

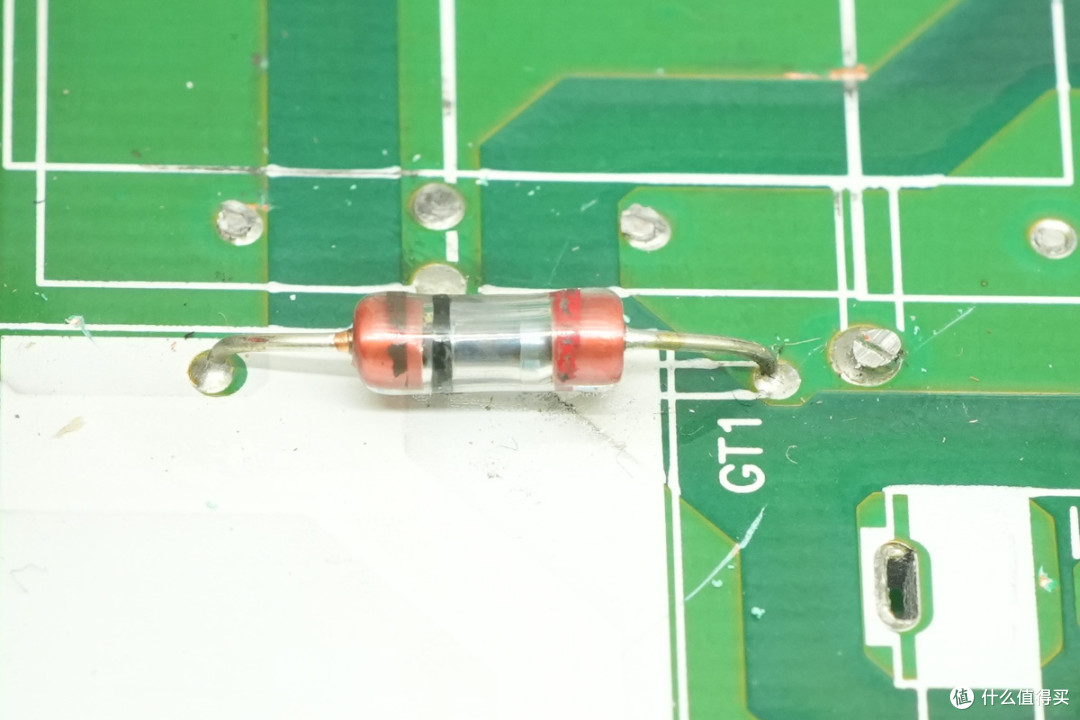

气体放电管特写。
另一颗气体放电管特写。

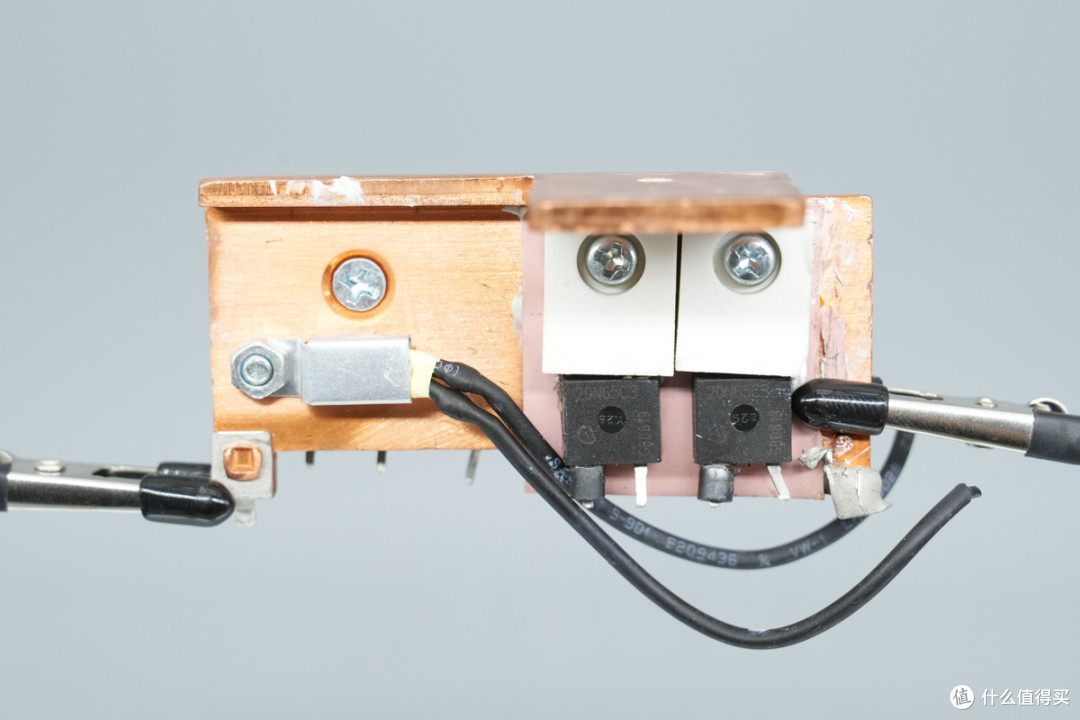

整流桥使用螺丝固定在散热片上。
散热片另一面固定PFC开关管和热敏电阻。

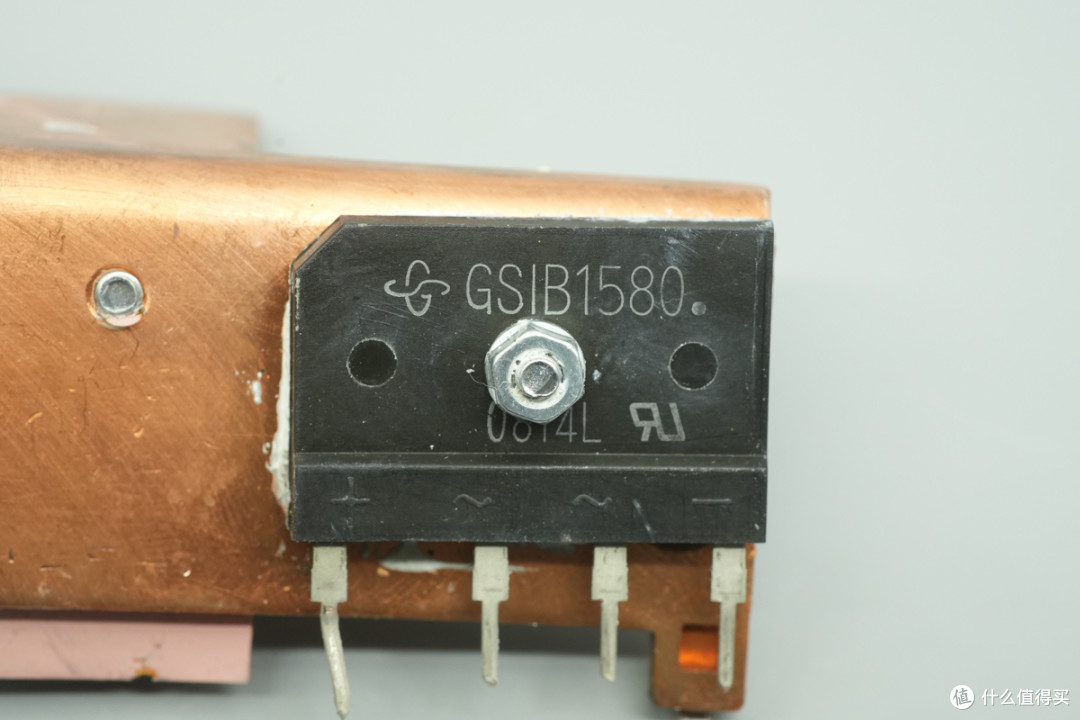

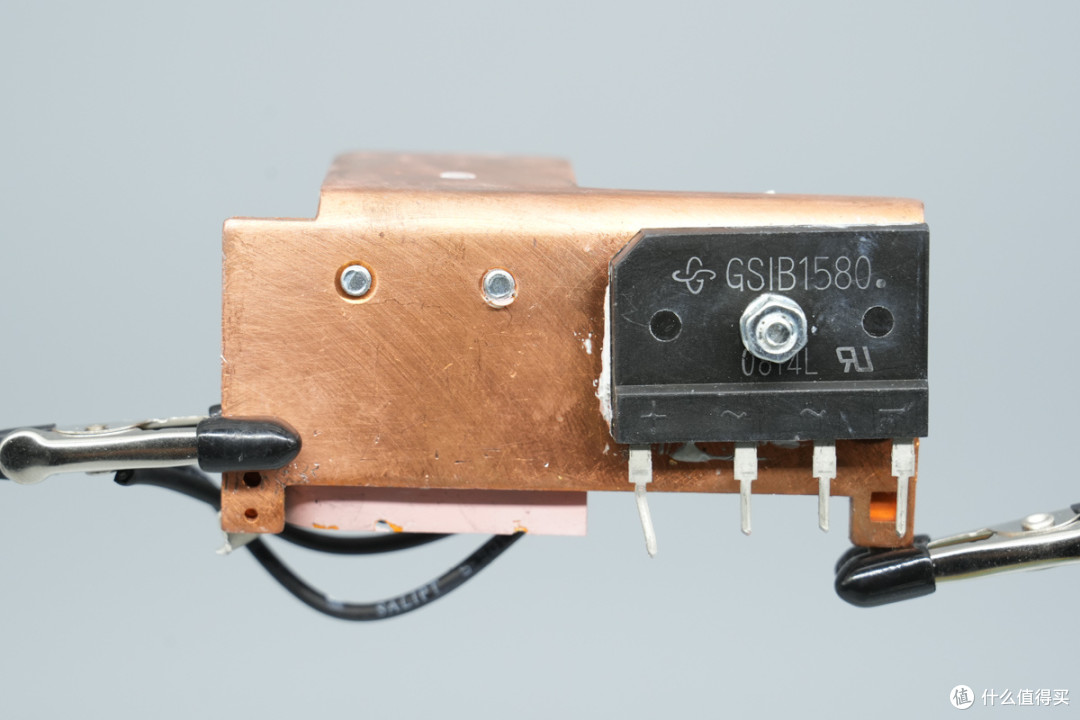

整流桥来自威世，型号GSIB1580，规格为15A 800V，采用GSIB-5S封装。

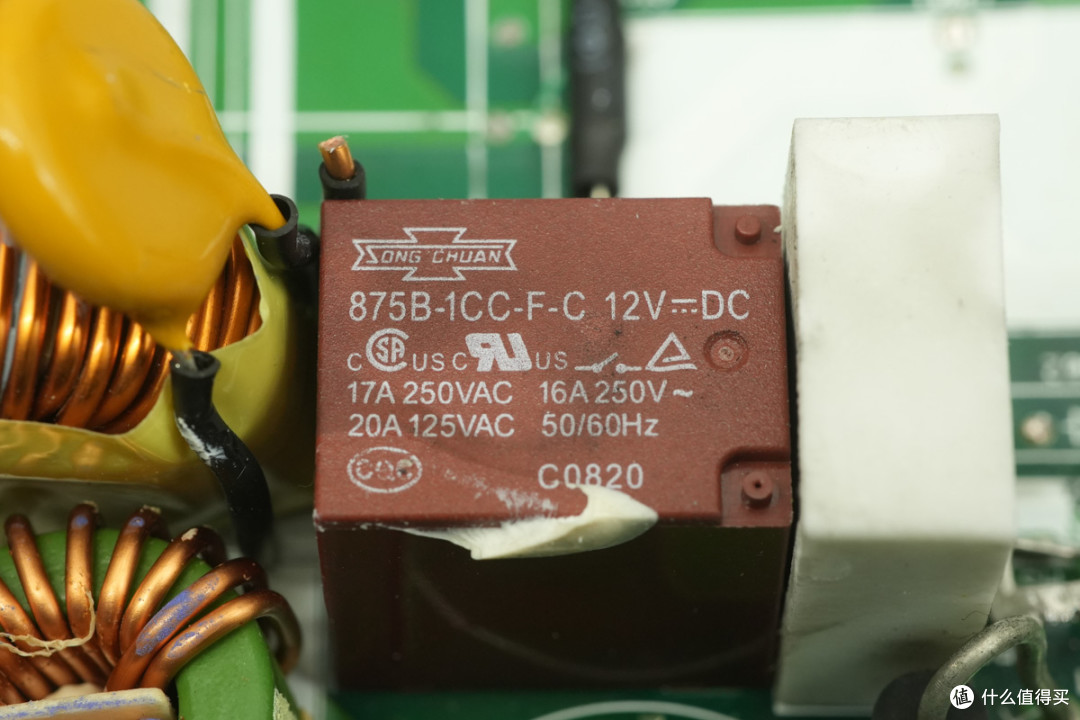

继电器来自松川，型号875B-1CC-F-C，内置一组转换触点，触点容量16A 240VAC，线圈电压12V。

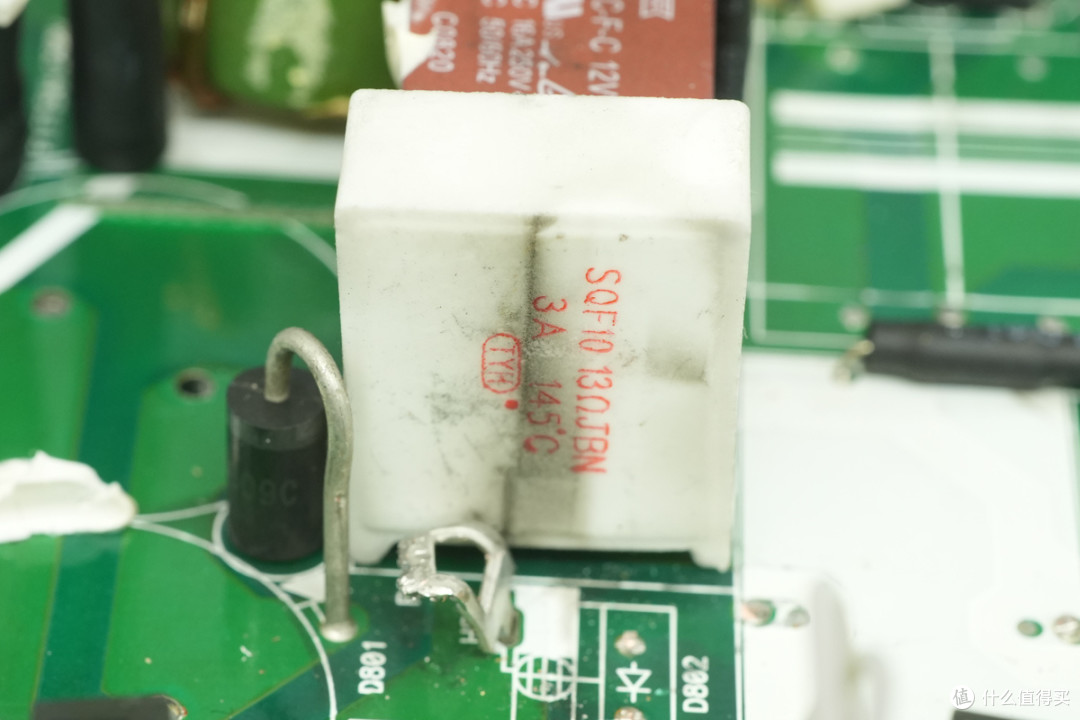

启动电阻来自幸亚，为SQF10系列，规格为13Ω。

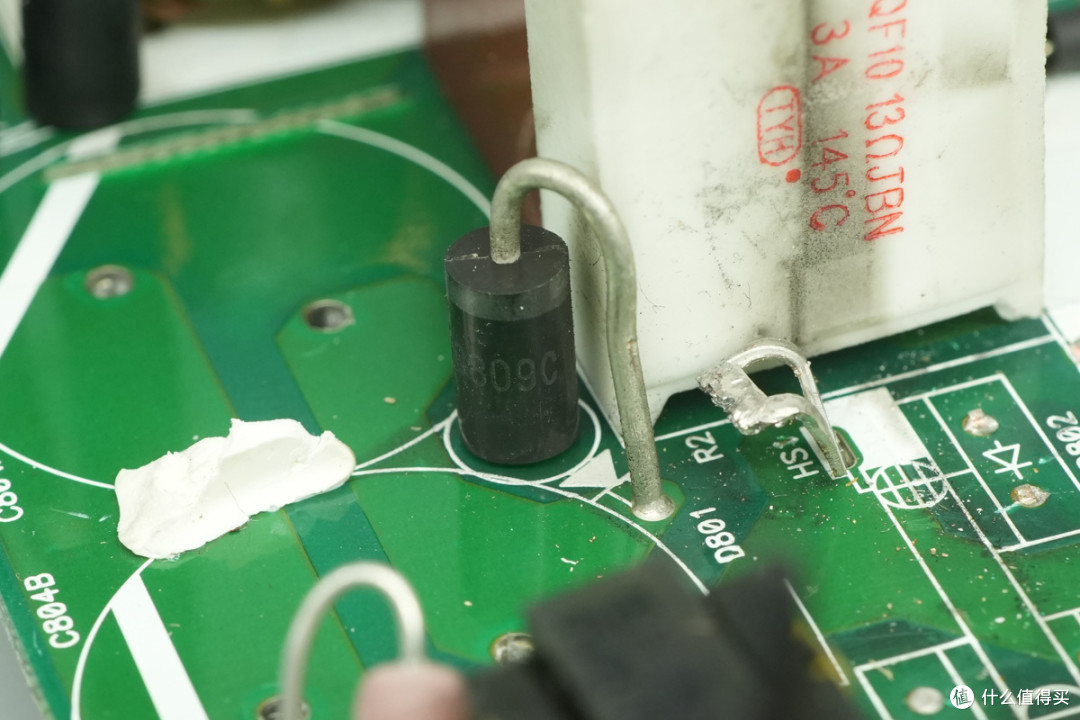

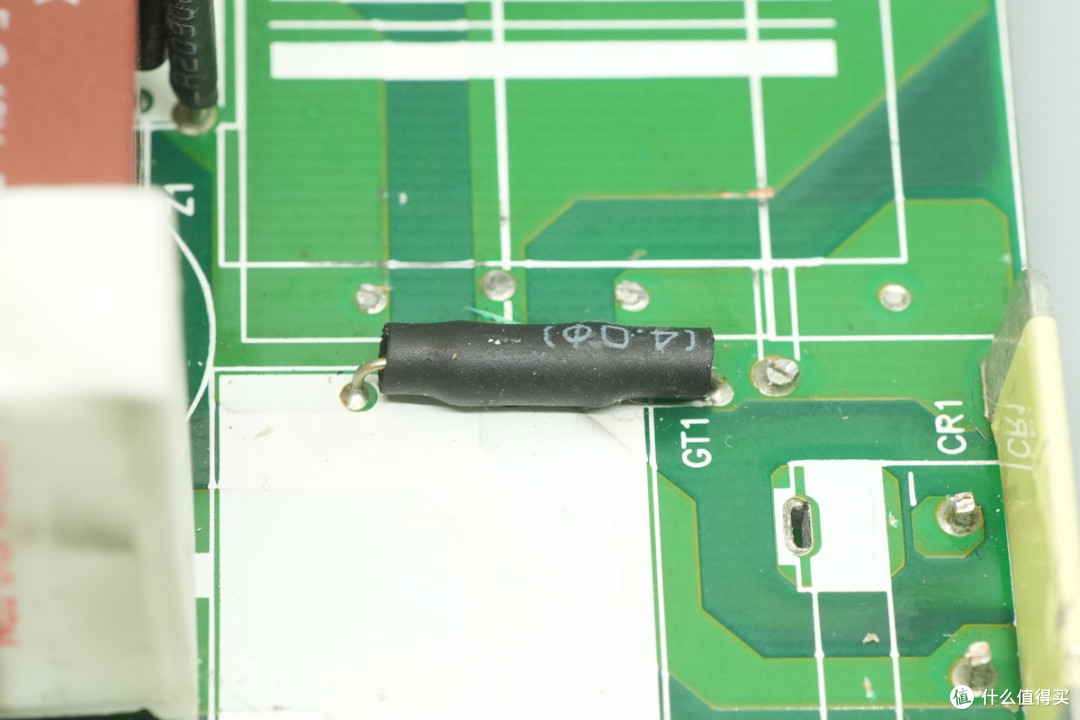

旁路二极管特写。

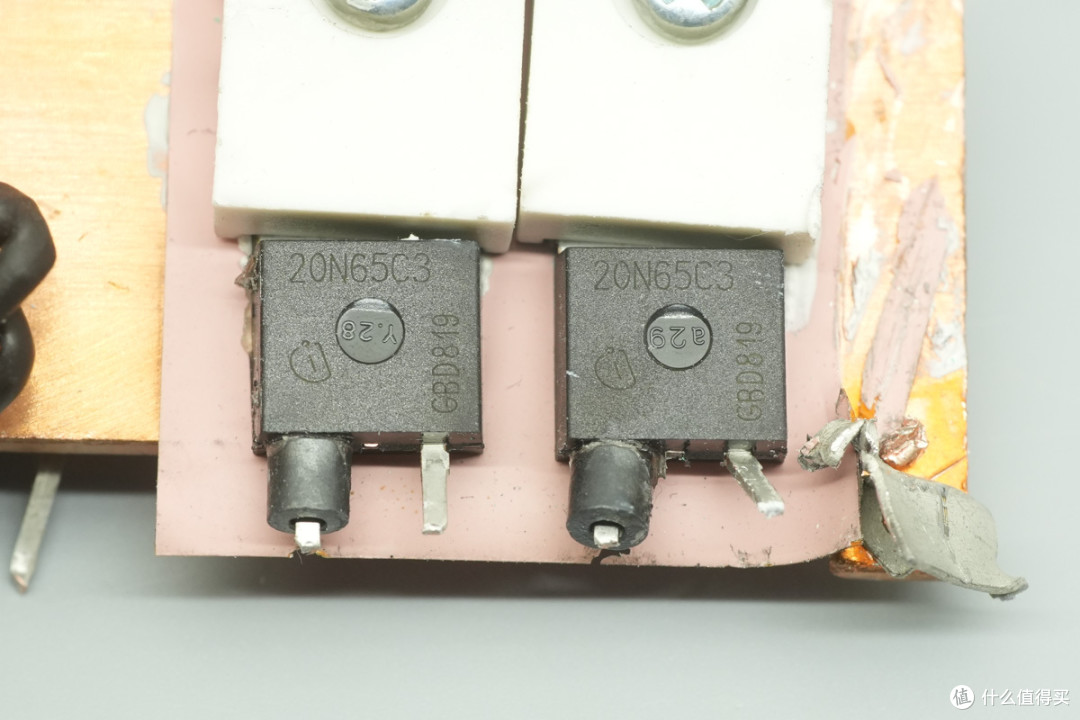

PFC开关管来自英飞凌，型号SPP20N65C3，NMOS，耐压650V，导阻190mΩ，采用TO-220封装。
检测温度的热敏电阻特写。

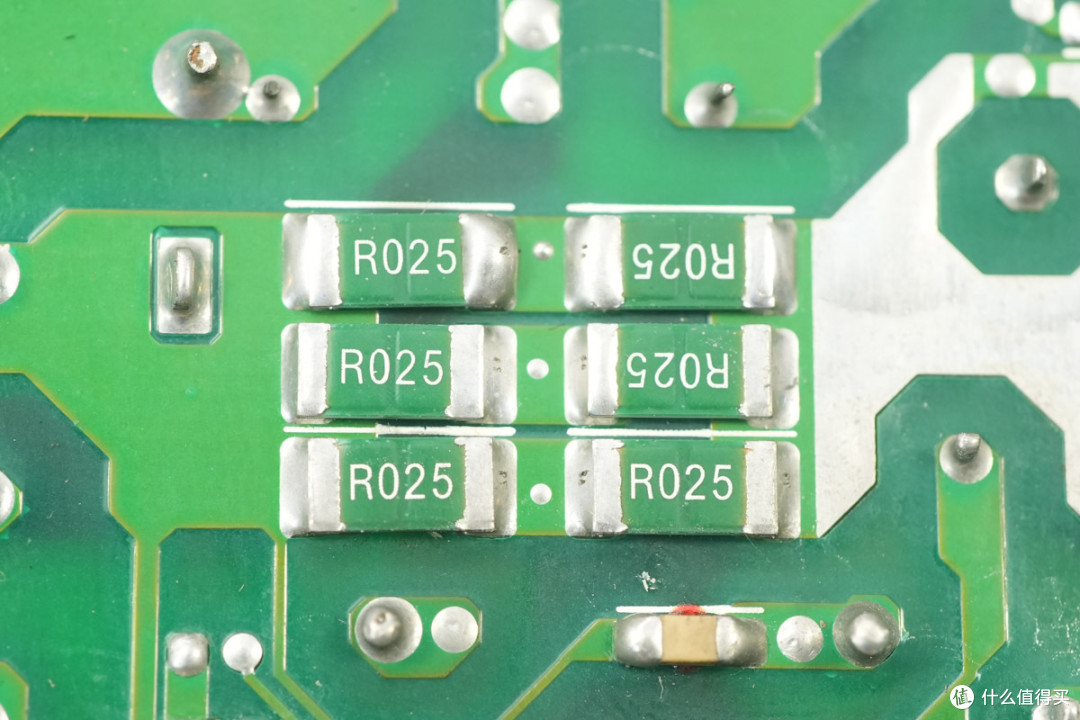

检测PFC开关管电流的取样电阻特写。

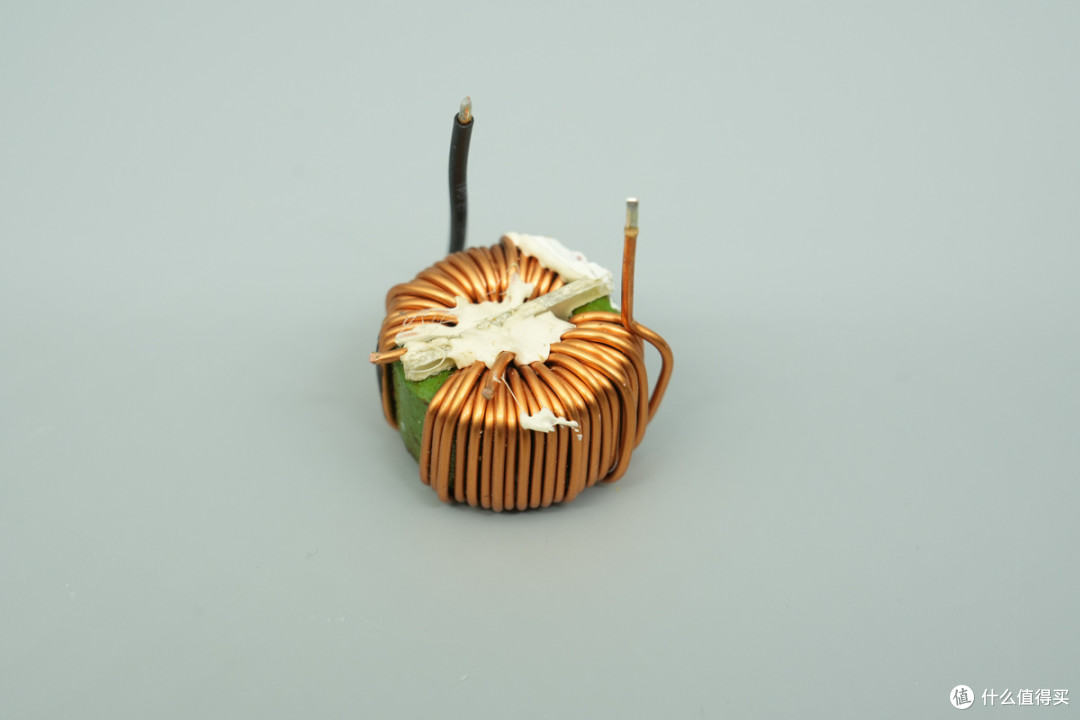

PFC升压电感采用漆包线绕制。

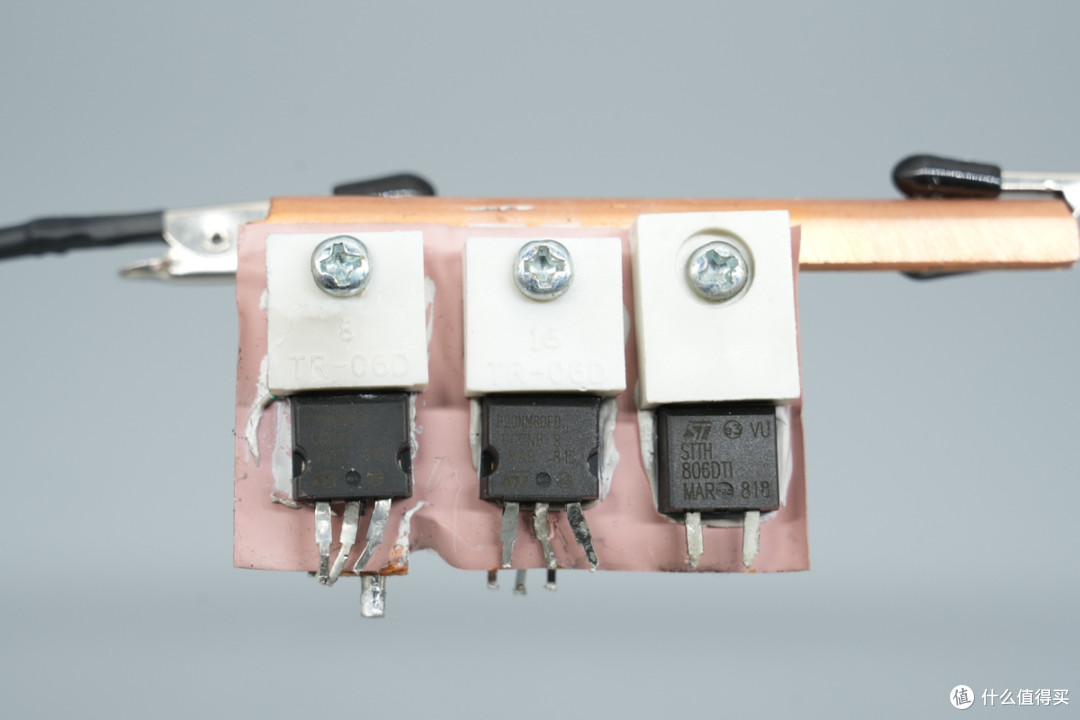

散热片固定移相全桥开关管和PFC整流管。

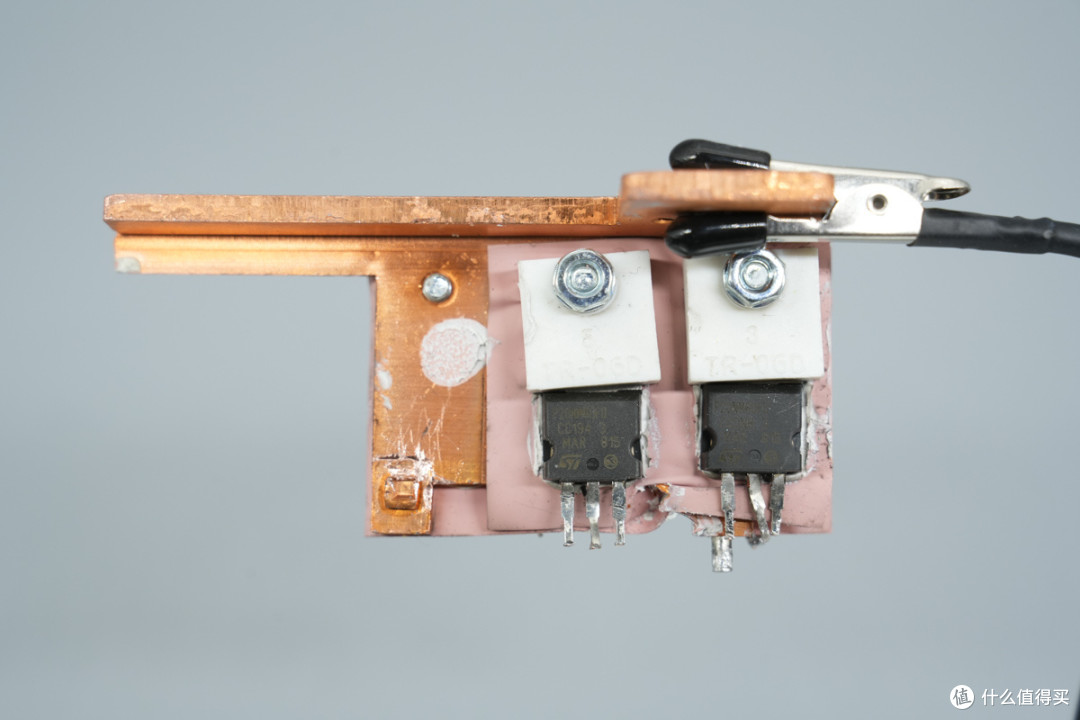

另一面固定移相全桥开关管。

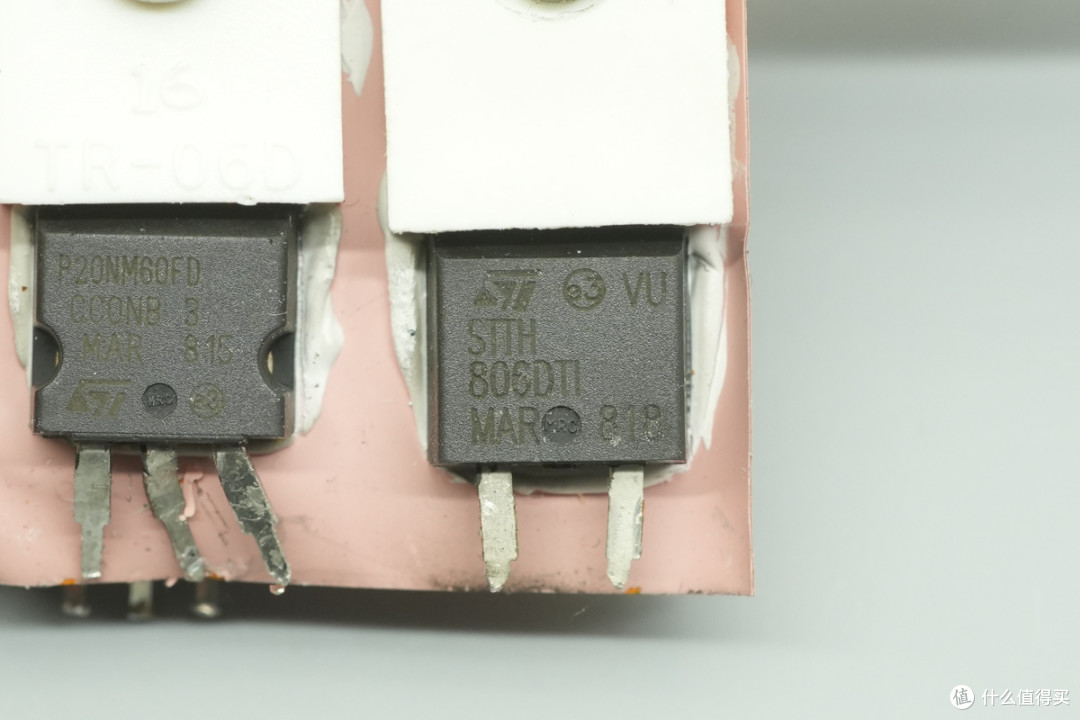

PFC整流管来自意法半导体，型号STTH806DTI，为串联超快恢复二极管，规格为600V 8A，采用TO-220AC封装。

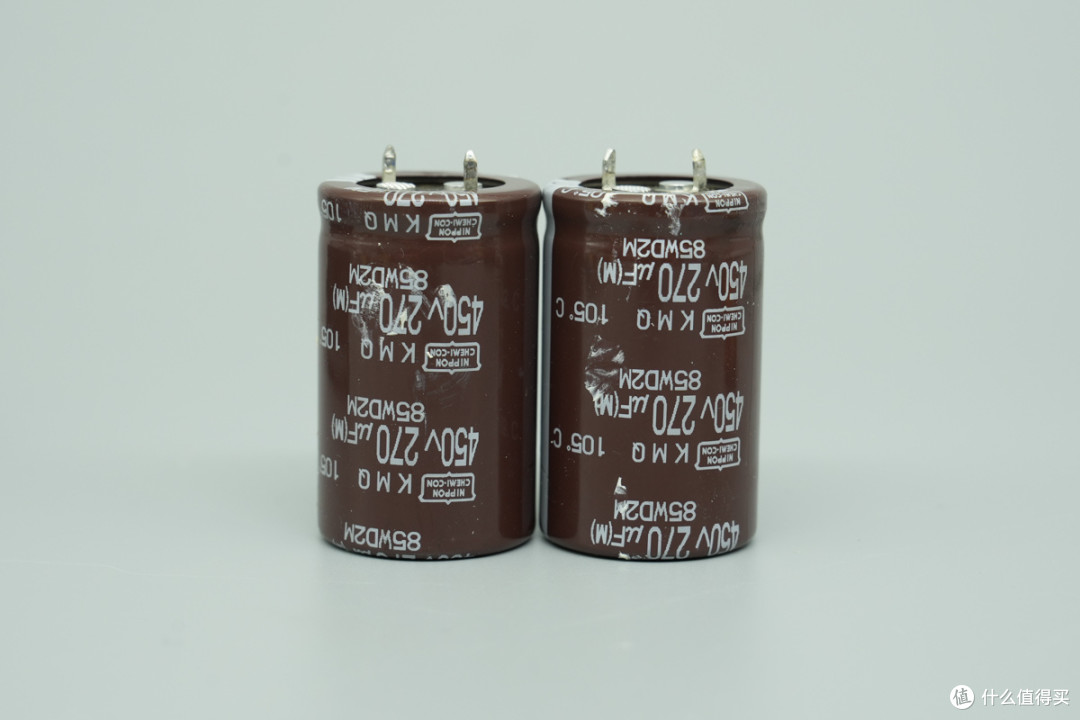

高压滤波电容来自贵弥功，为KMQ系列小型化电解电容，耐热105℃，规格为450V 270μF。

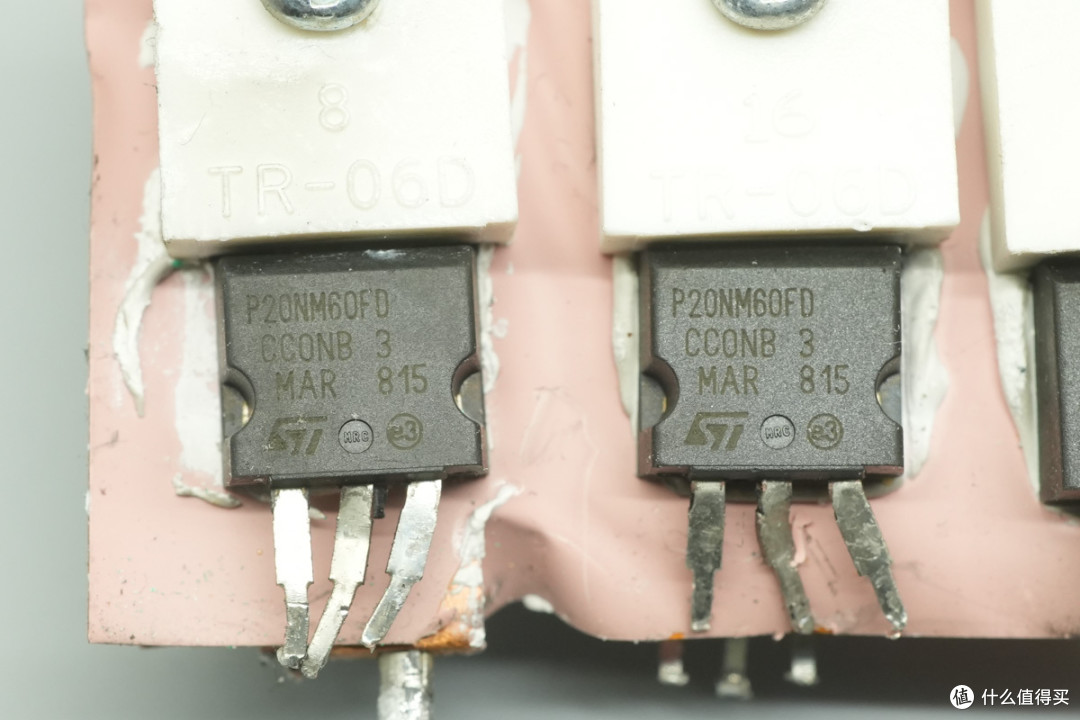

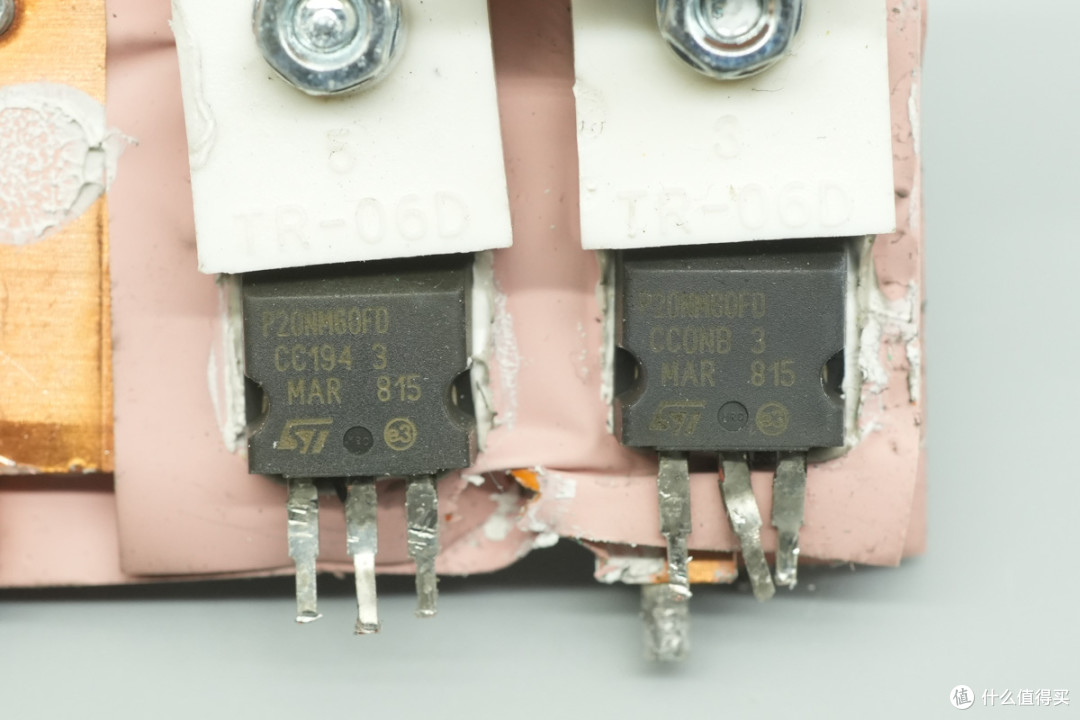

移相全桥开关管来自意法半导体，型号STP20NM60FD，NMOS，耐压600V，导阻260mΩ，采用TO-220封装。

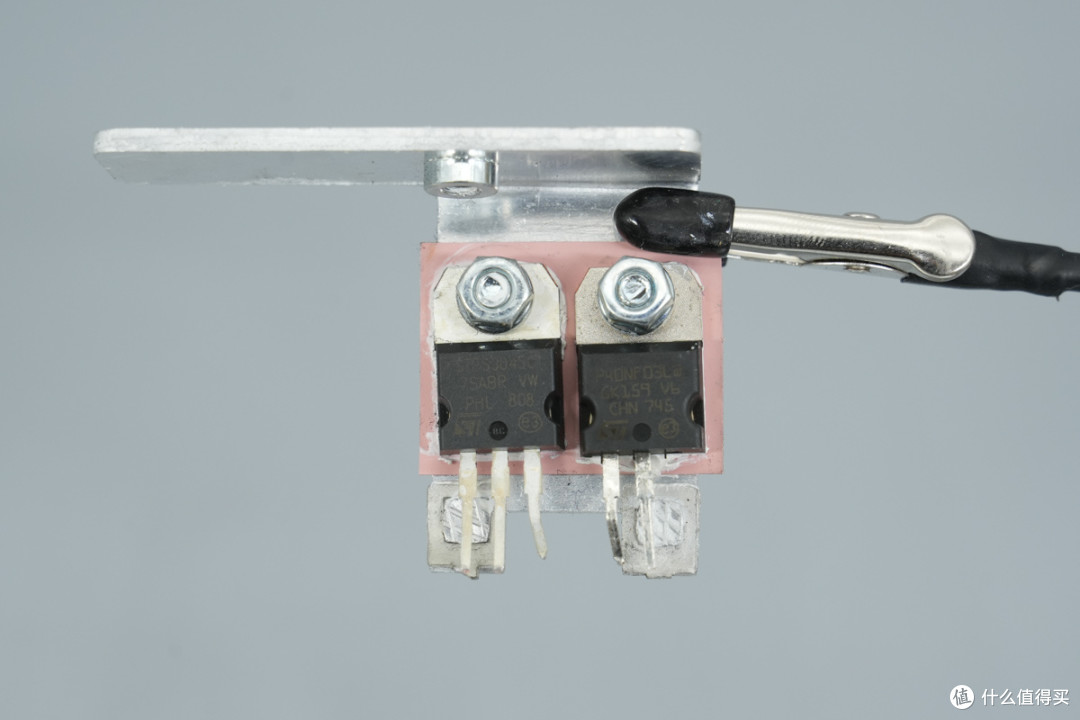

另一面两颗开关管型号相同。

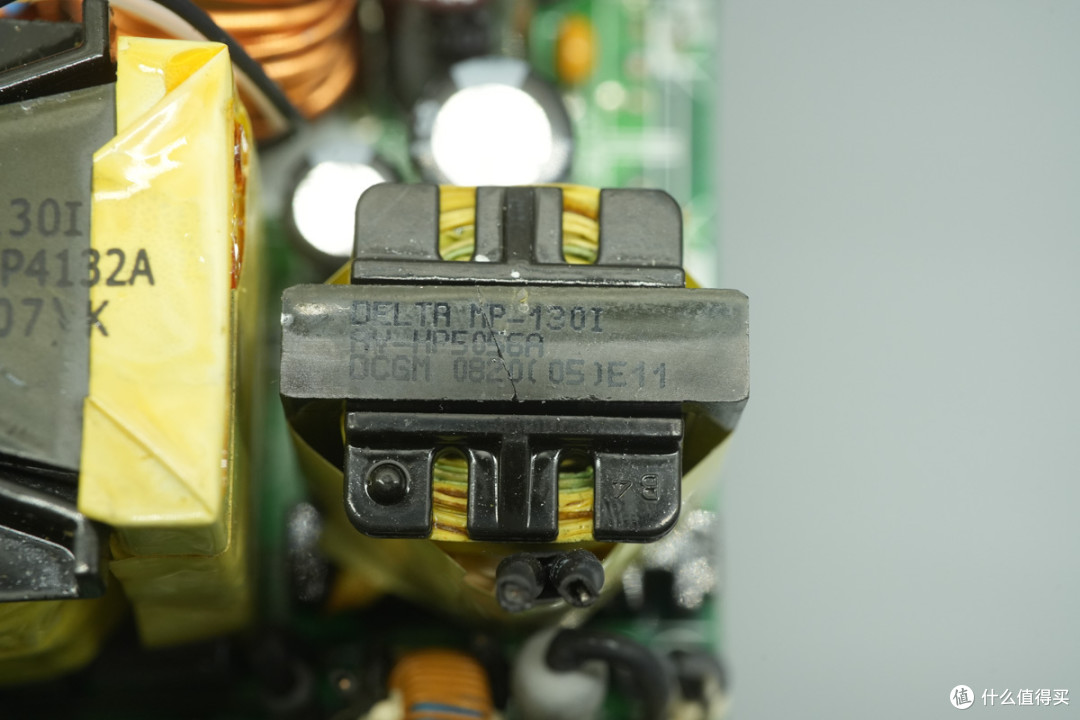

驱动变压器特写，通过引线连接到控制小板。
共使用两个变压器对应四颗移相全桥开关管驱动。
电流互感器采用绝缘线绕制。

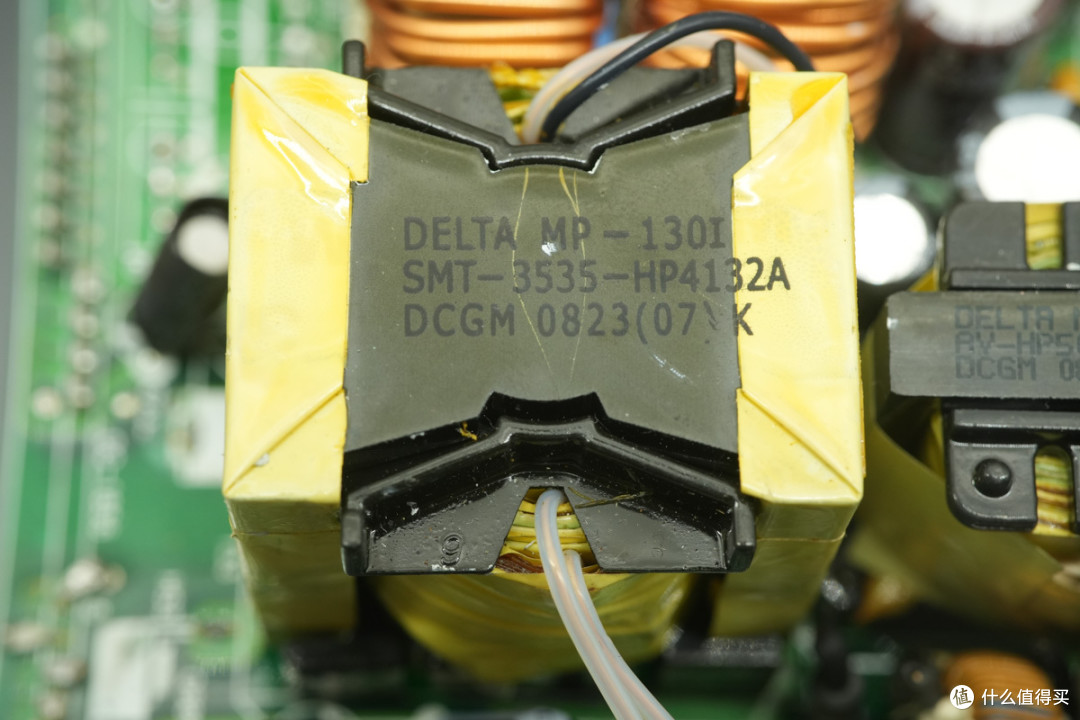

移相全桥变压器采用绝缘线绕制，磁芯两侧粘贴胶带绝缘。

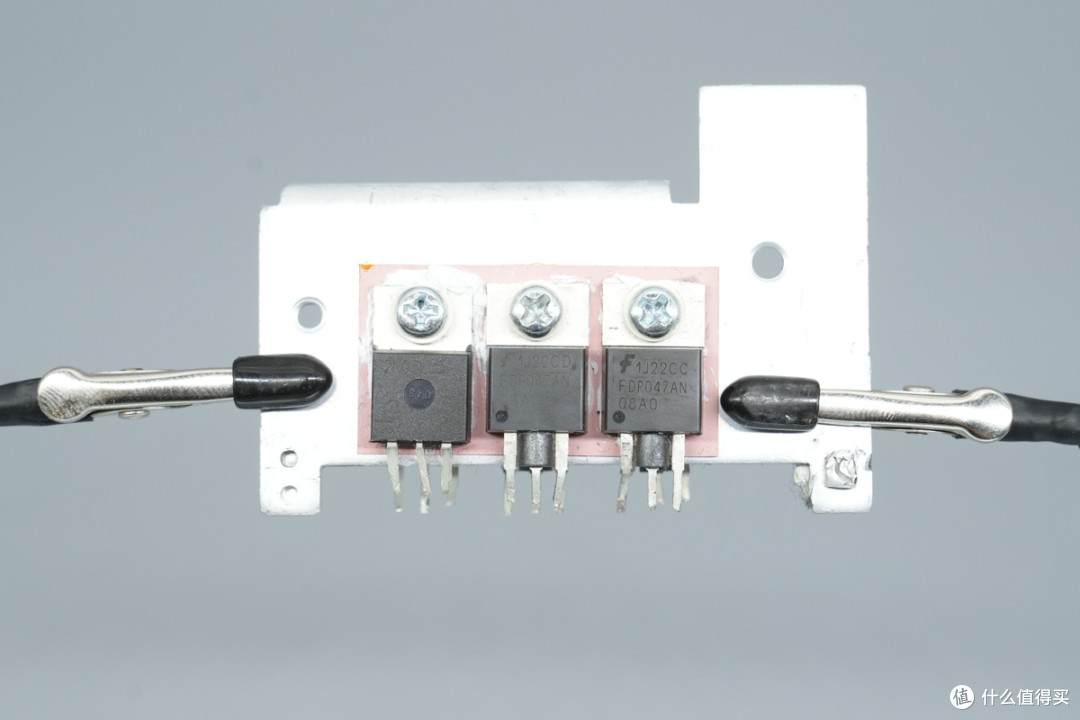

散热片固定同步整流管和输出控制管。
另一面同样固定同步整流管和输出控制管。

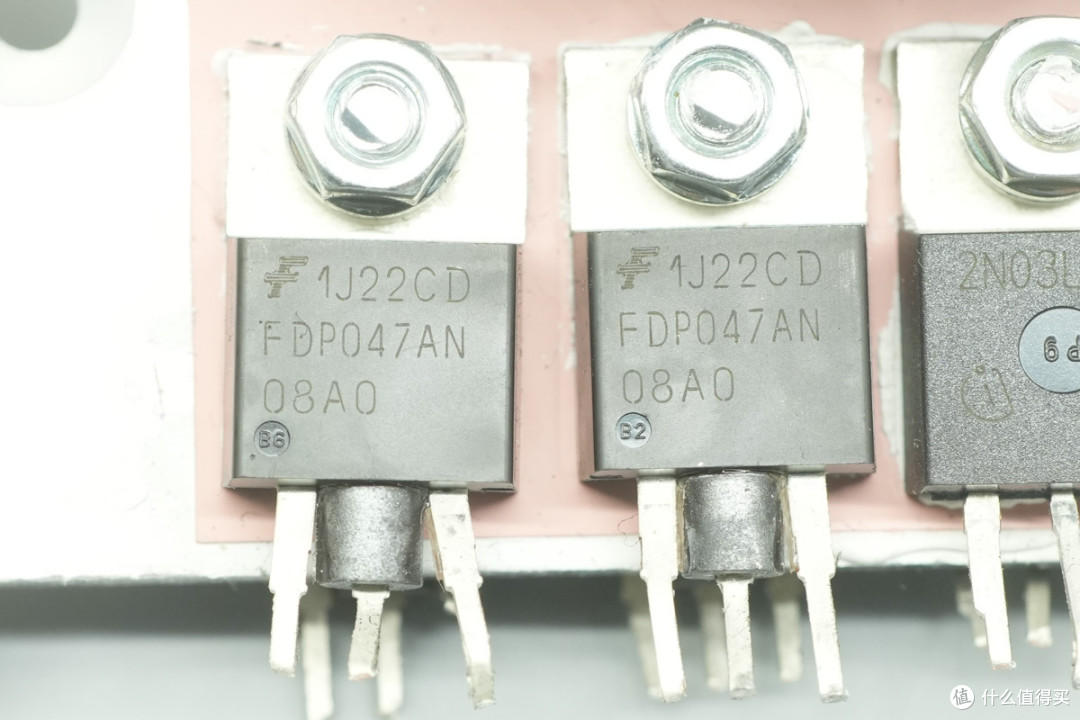

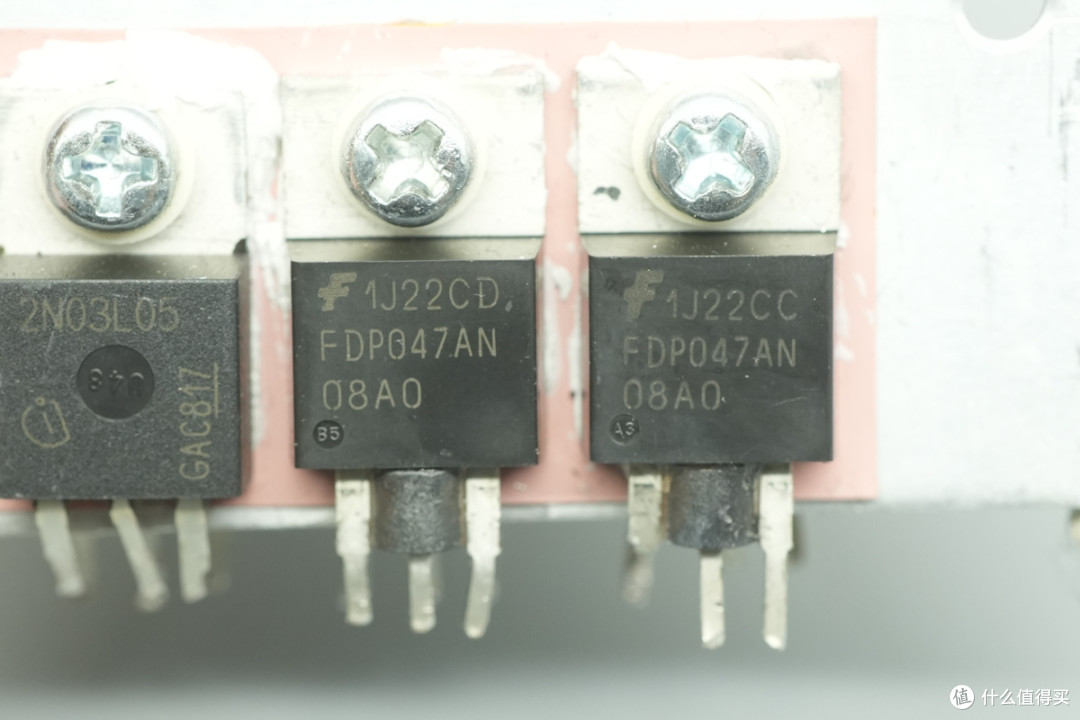

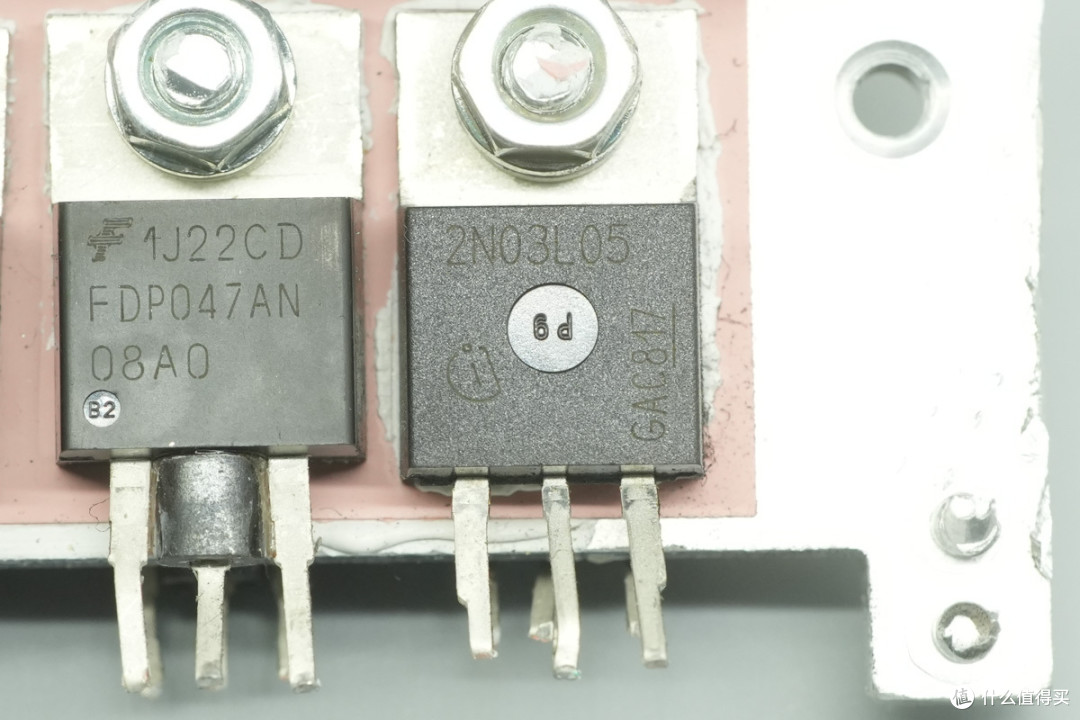

同步整流管来自安森美，型号FDP047AN，NMOS，耐压75V，导阻4.7mΩ，采用TO-220封装。
散热片另一面设有两颗安森美FDP047AN同步整流管。

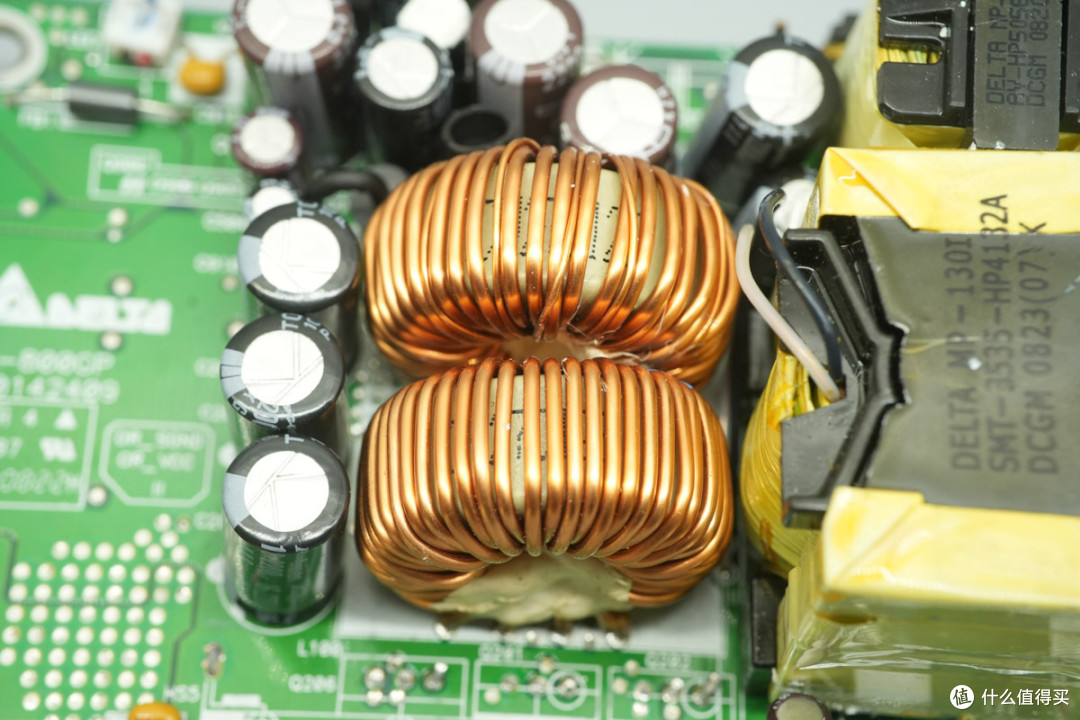

两颗滤波电感采用漆包线绕制。

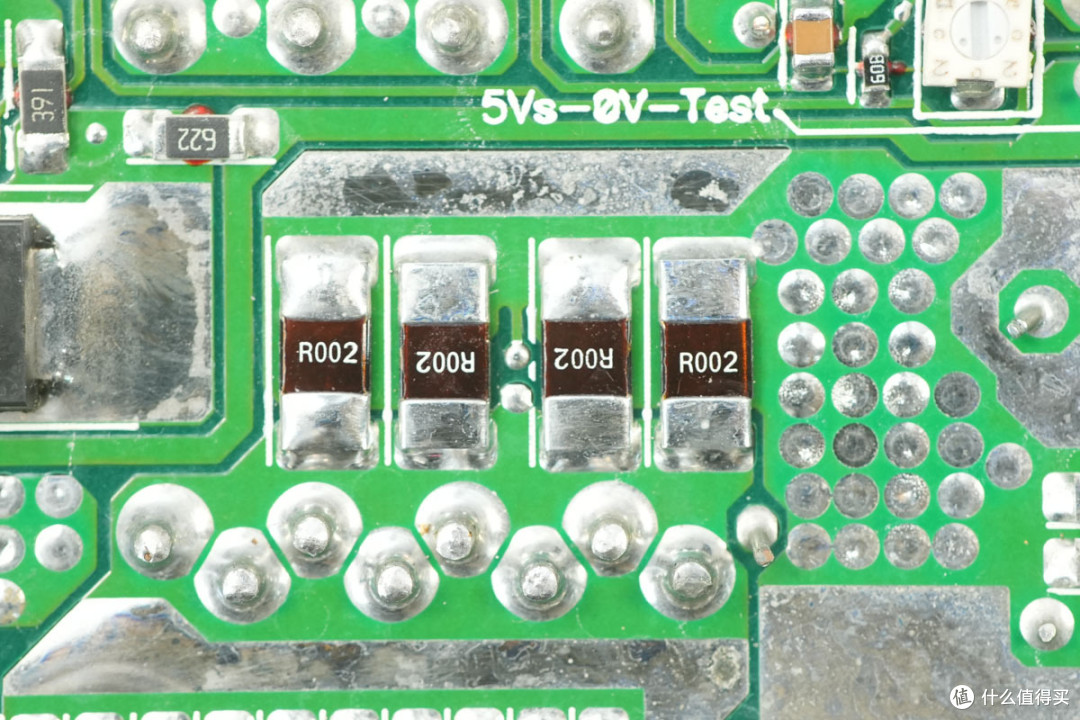

4颗2mΩ取样电阻用于输出电流检测。

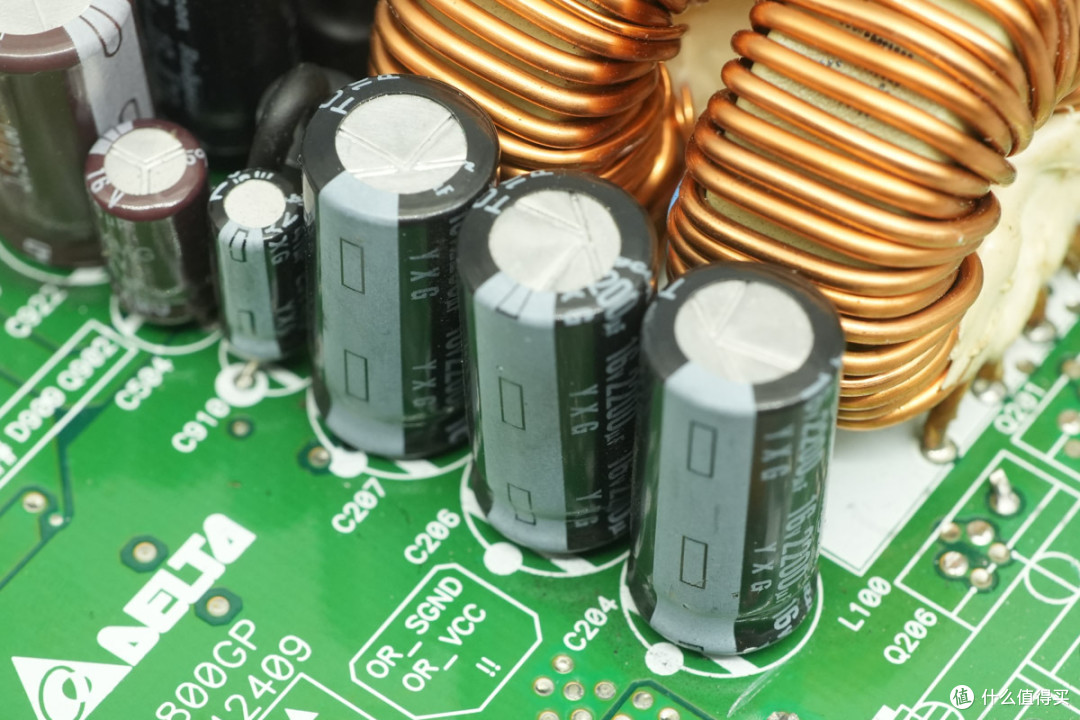

三颗输出滤波电容特写。

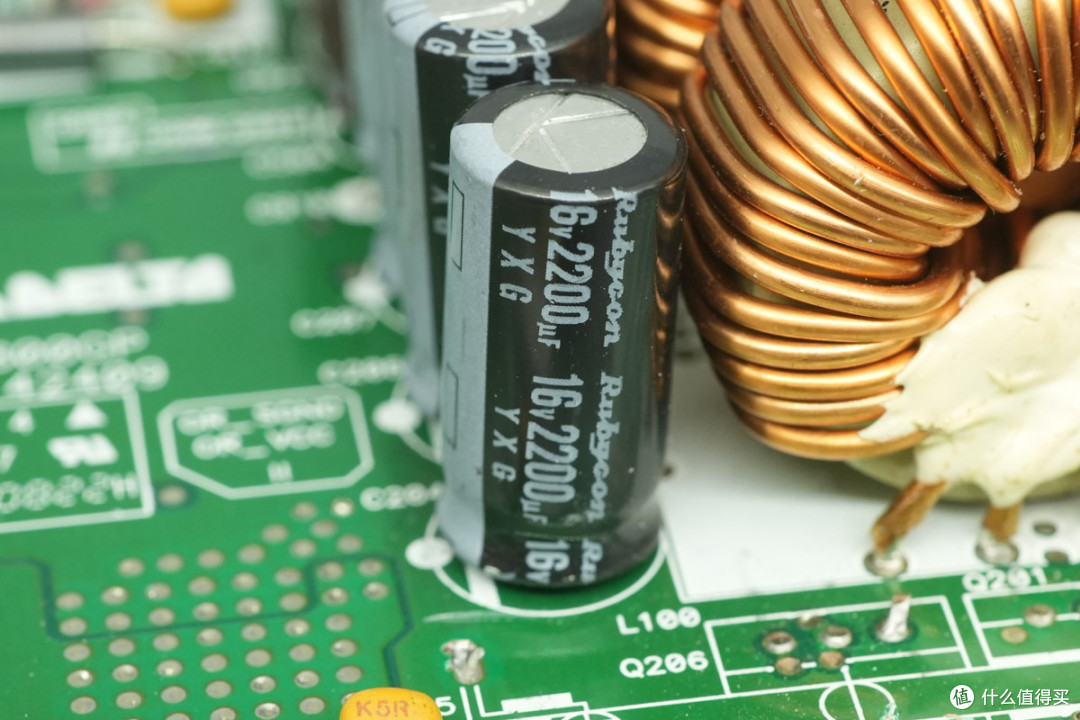

滤波电容来自红宝石，为YXG系列低阻电解电容，规格为16V2200μF。

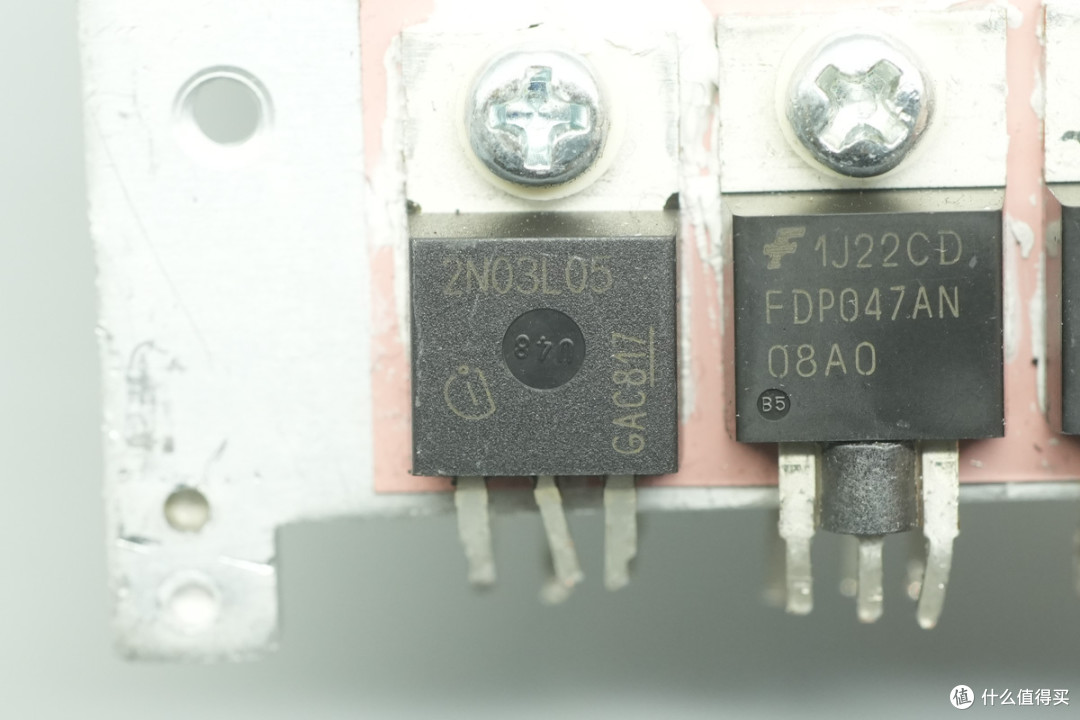

输出控制管来自英飞凌，丝印2N03L05，型号SPP80N03S2L-05，耐压30V，导阻5.2mΩ，采用TO220-3封装。
另一面输出控制管型号相同。

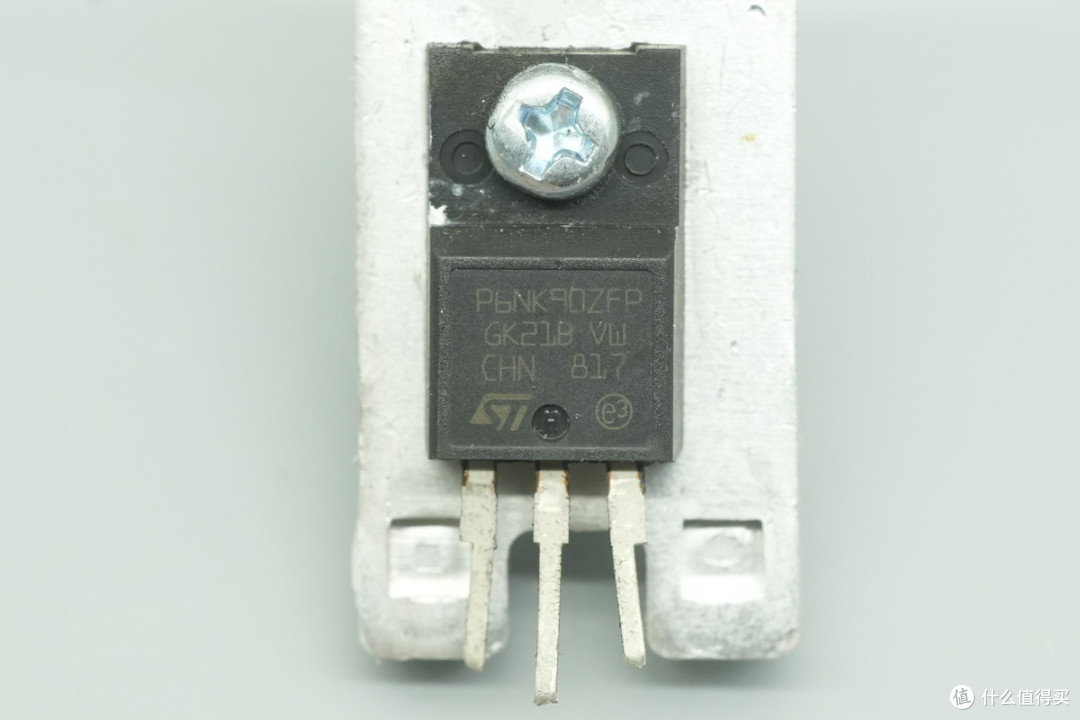

待机电源开关管来自意法半导体，型号STP6NK90ZFP，NMOS，耐压600V，导阻1.2Ω，采用TO-220FP封装。

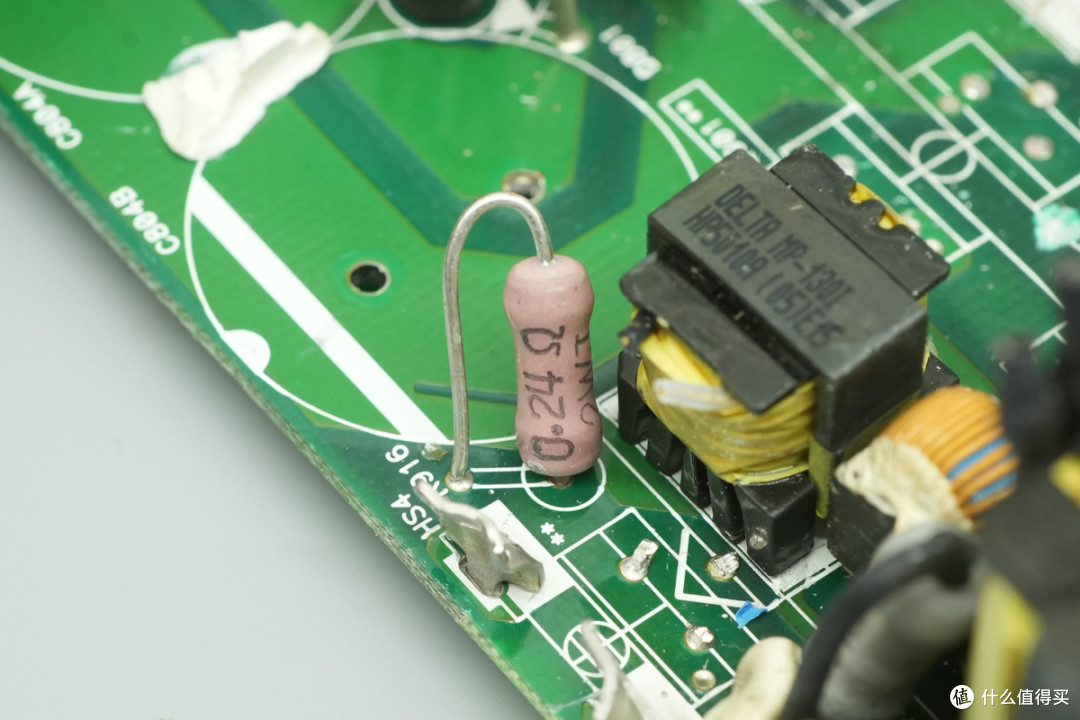

0.24Ω电阻用于检测开关管电流。

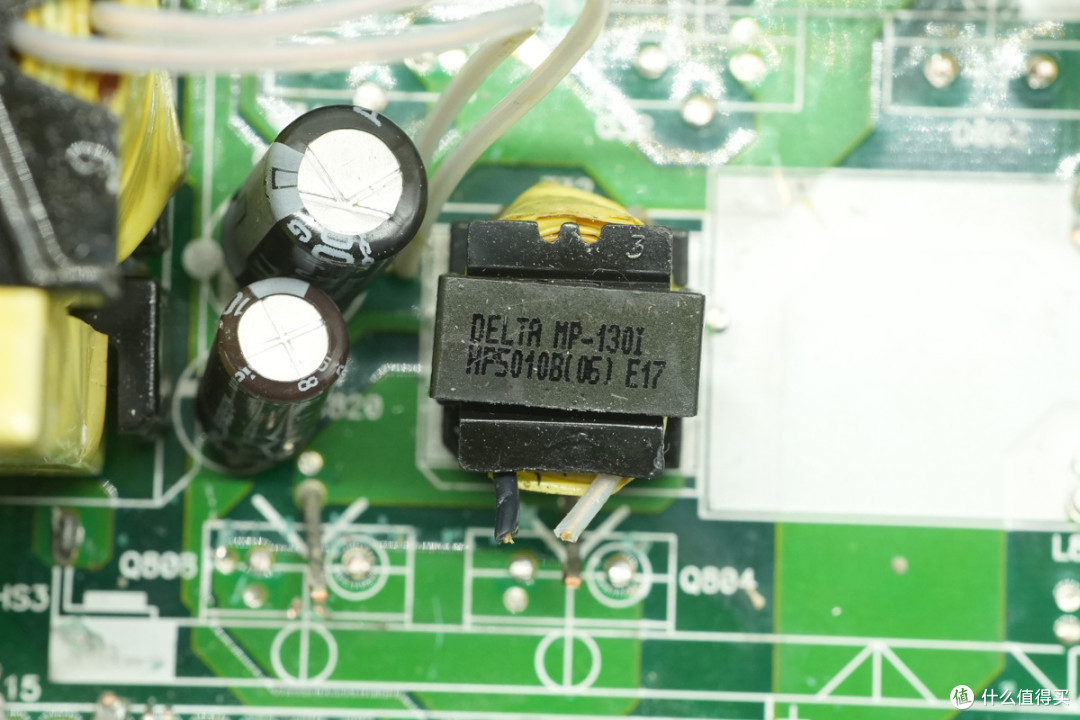

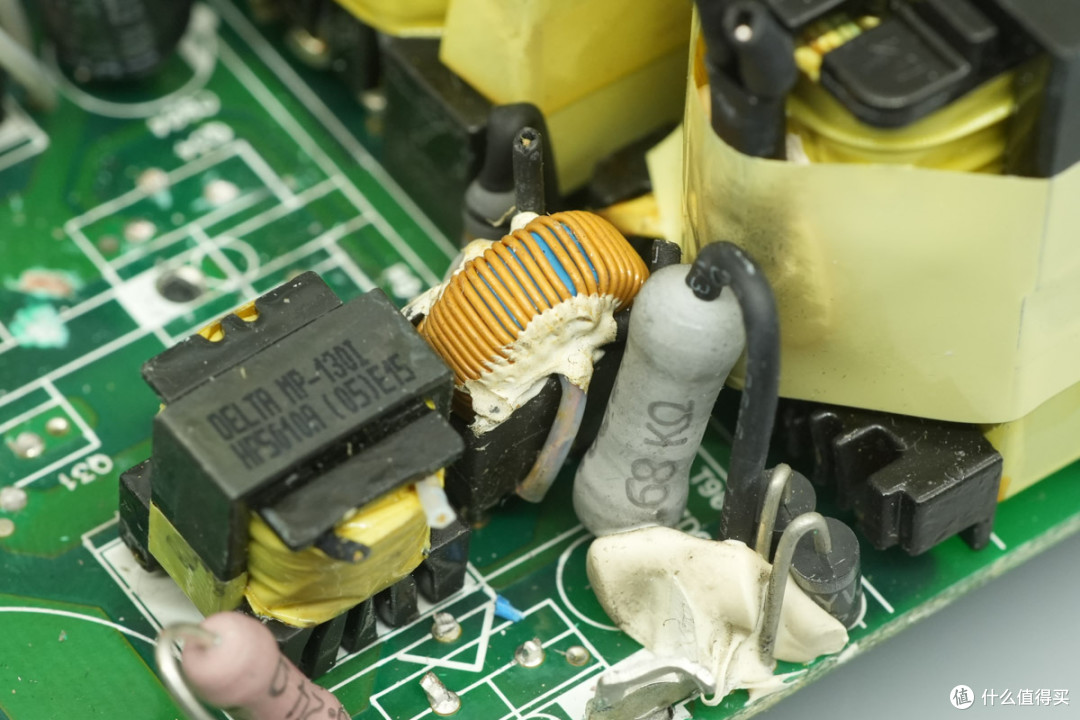

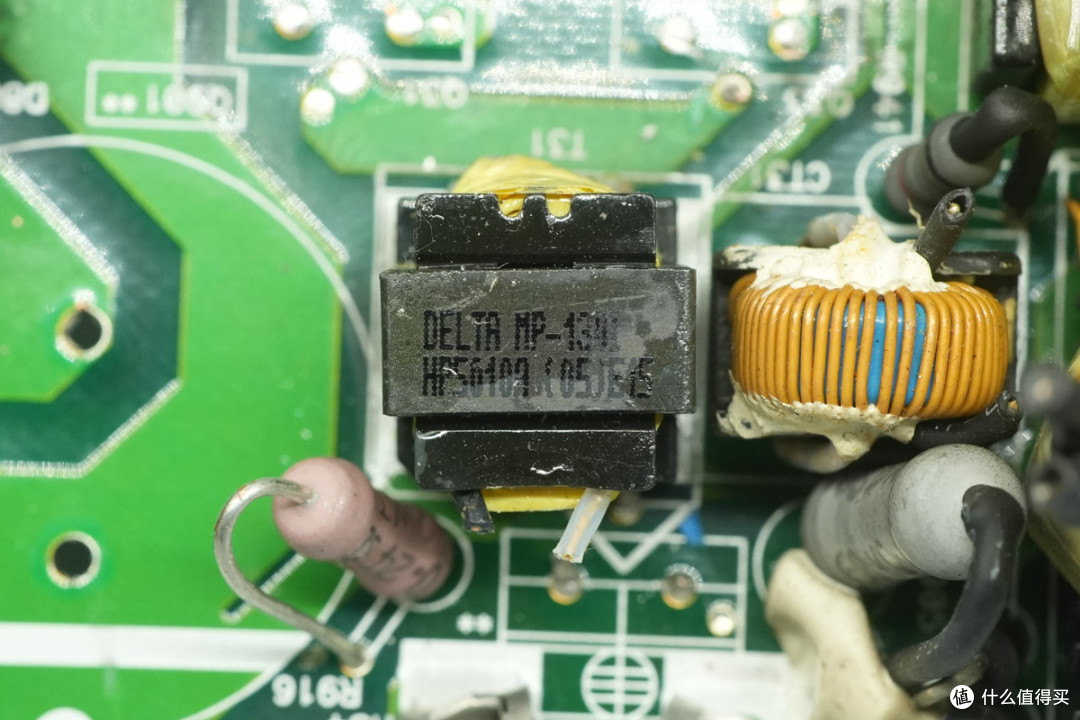

待机电源变压器特写。

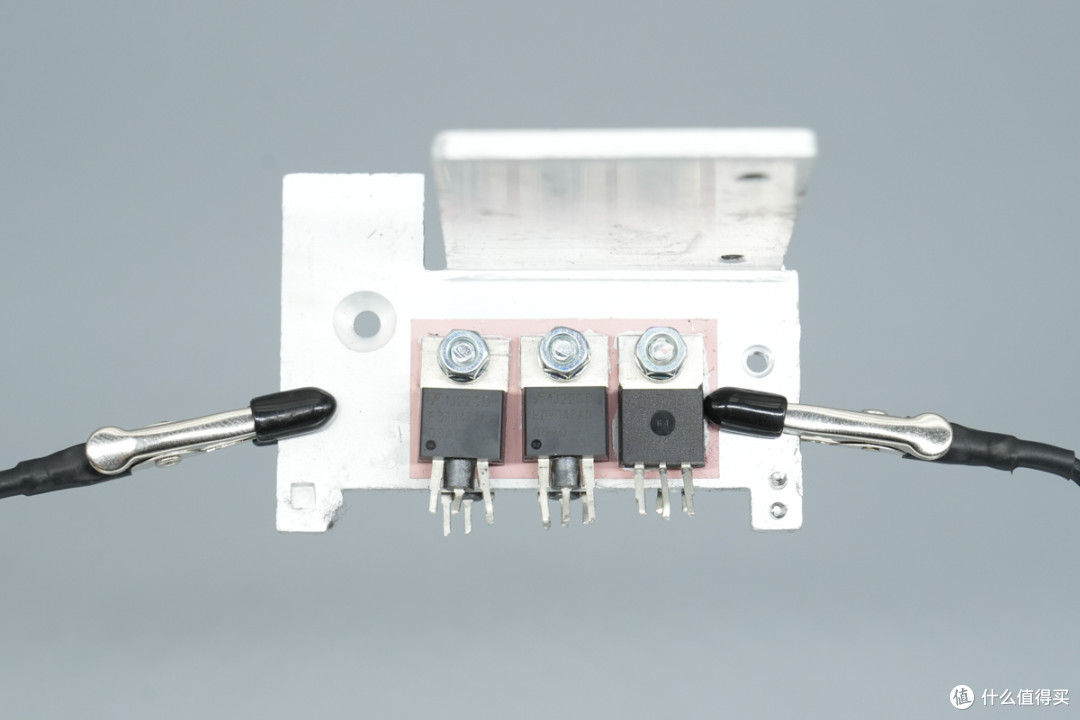

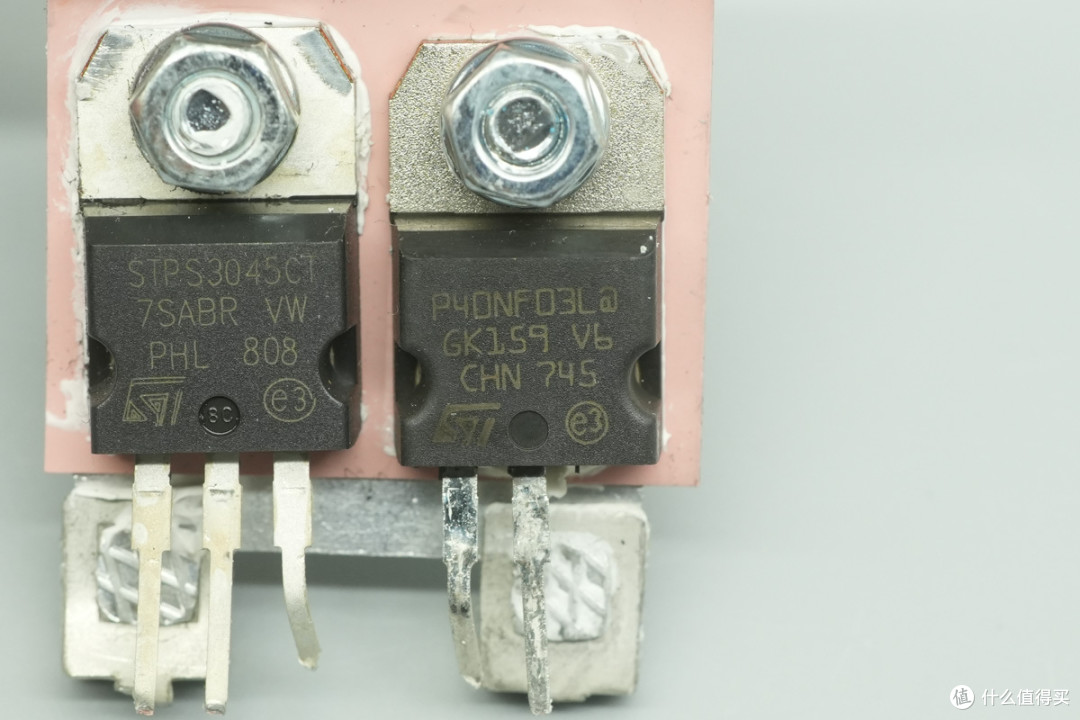

散热片固定整流管和输出控制管。

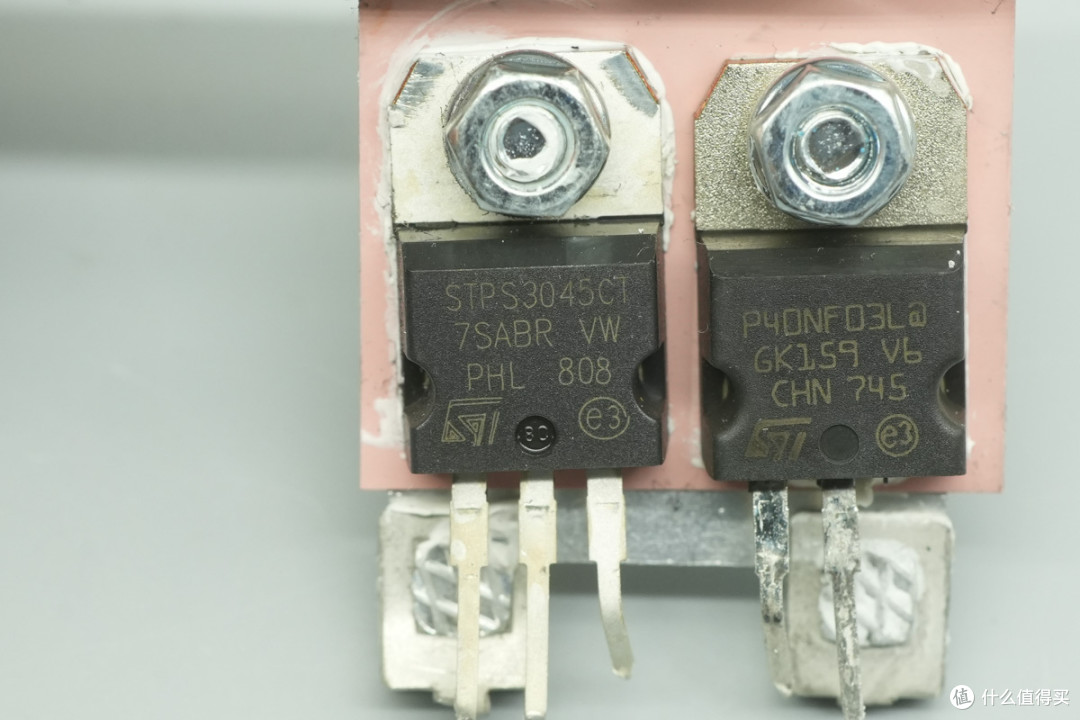

整流管来自意法半导体，型号STPS3045CT，规格为45V 2*15A，采用TO-220AB封装。
供电控制管来自意法半导体，型号STP40NF03L，NMOS，耐压30V，导阻22mΩ，采用TO-220封装。

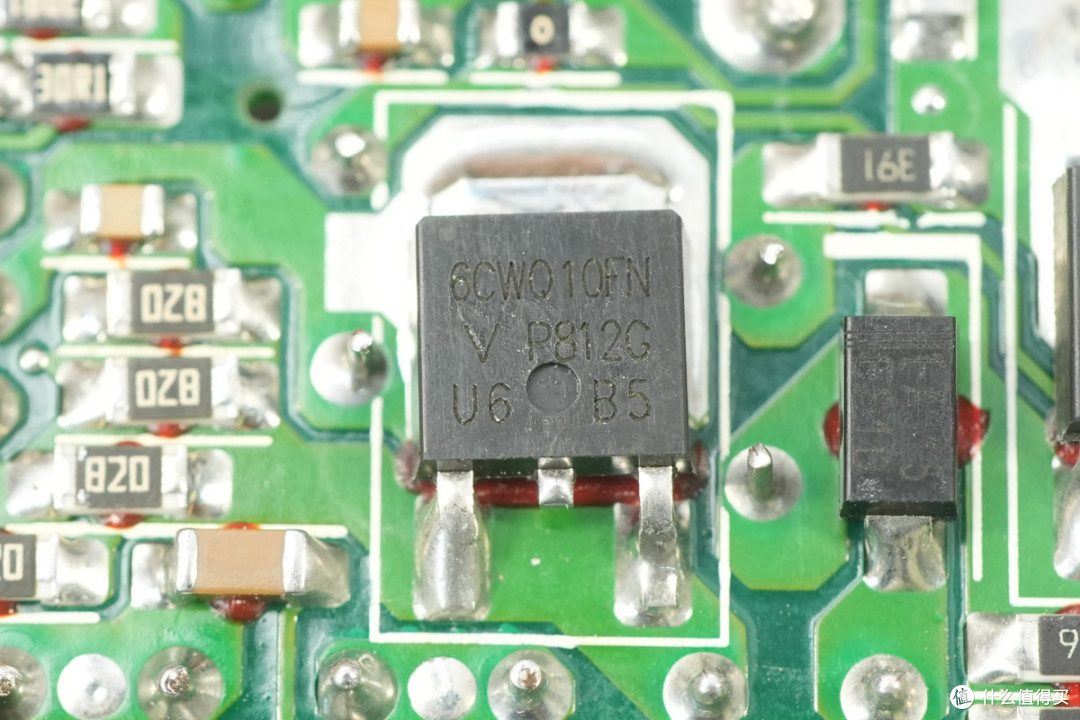

整流管来自威世，型号VS-6CWQ10FN-M3，为高性能肖特基二极管，规格为100V 2*3.5A，采用D-PAK封装。

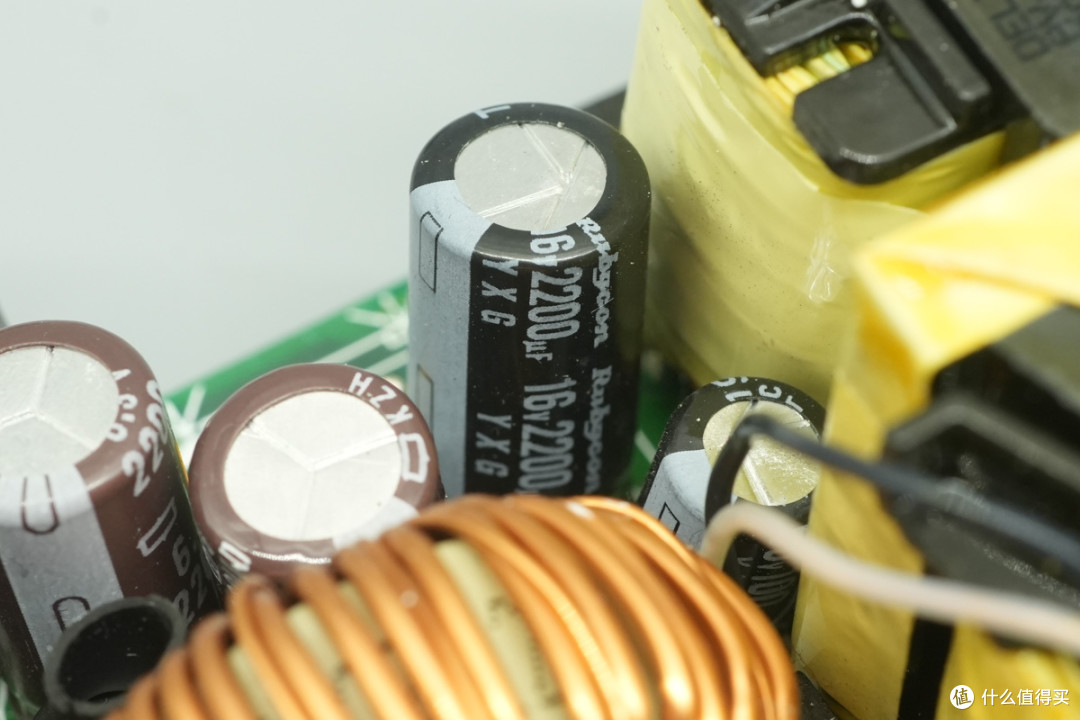

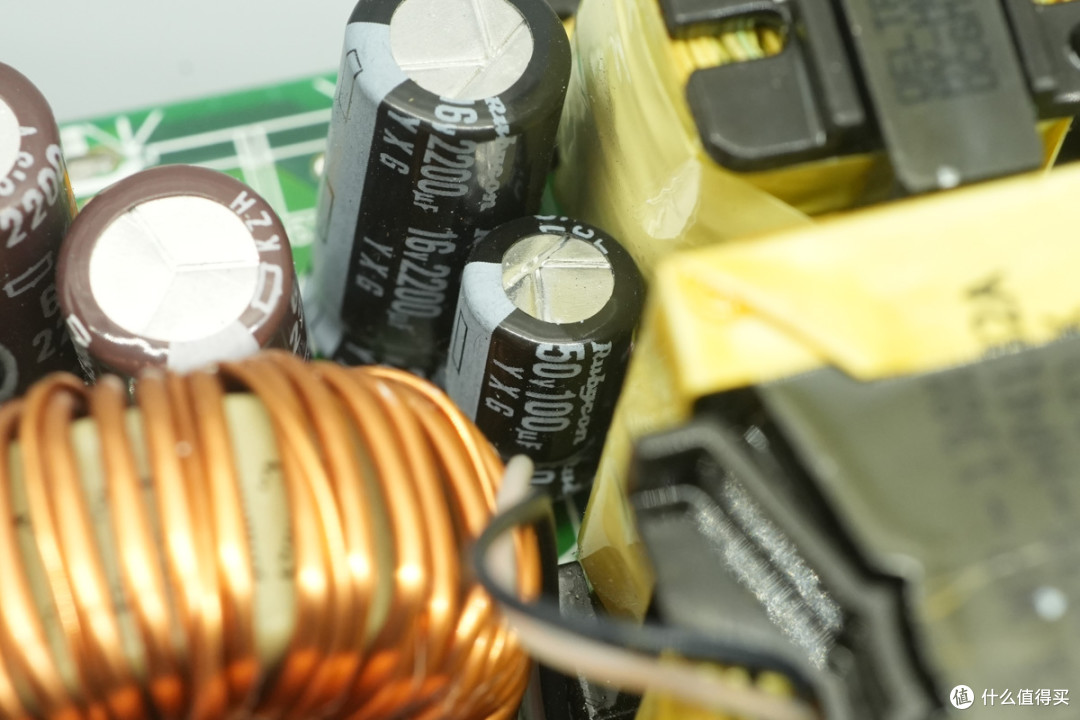

滤波电容来自红宝石，规格为16V2200μF。

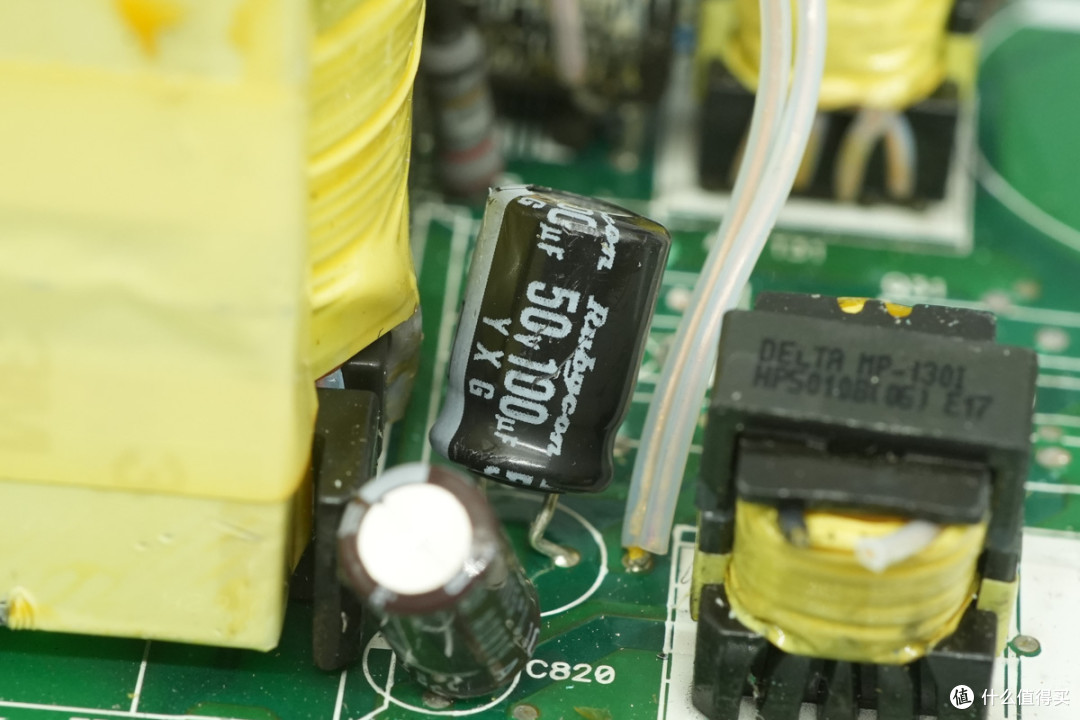

另一颗滤波电容规格为50V100μF。

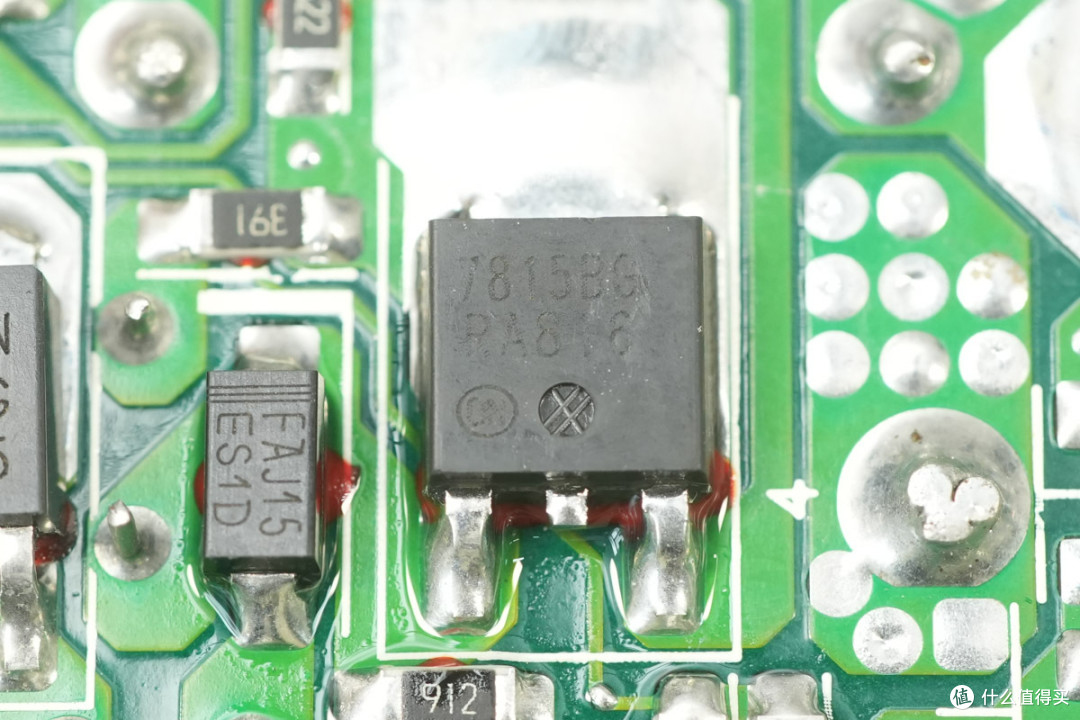

稳压芯片来自安森美，型号MC7815BD，支持35V输入电压，输出电压15V，输出电流1A，采用DPAK-3封装。

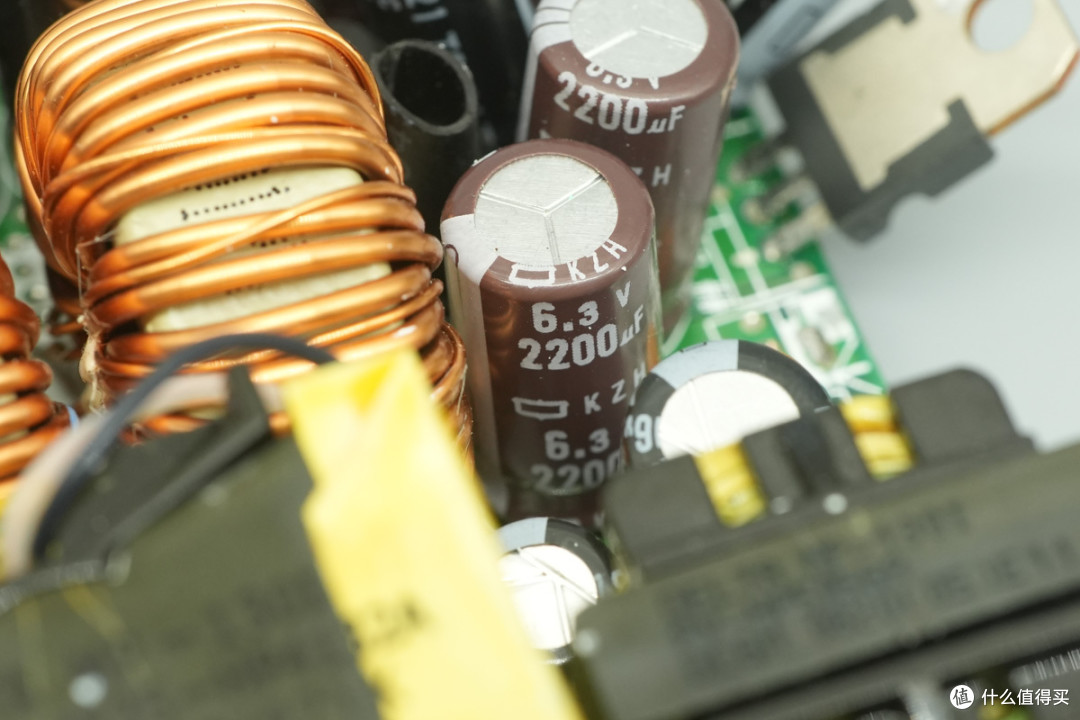

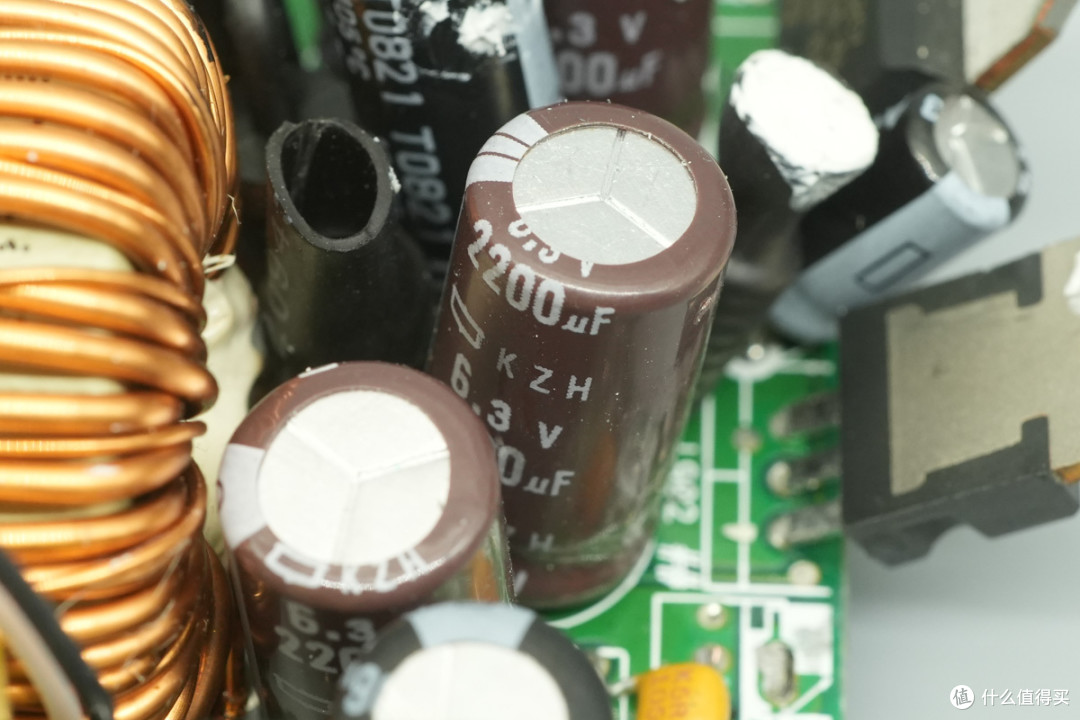

滤波电容来自贵弥功，规格为6.3V2200μF。
另一颗滤波电容规格相同。

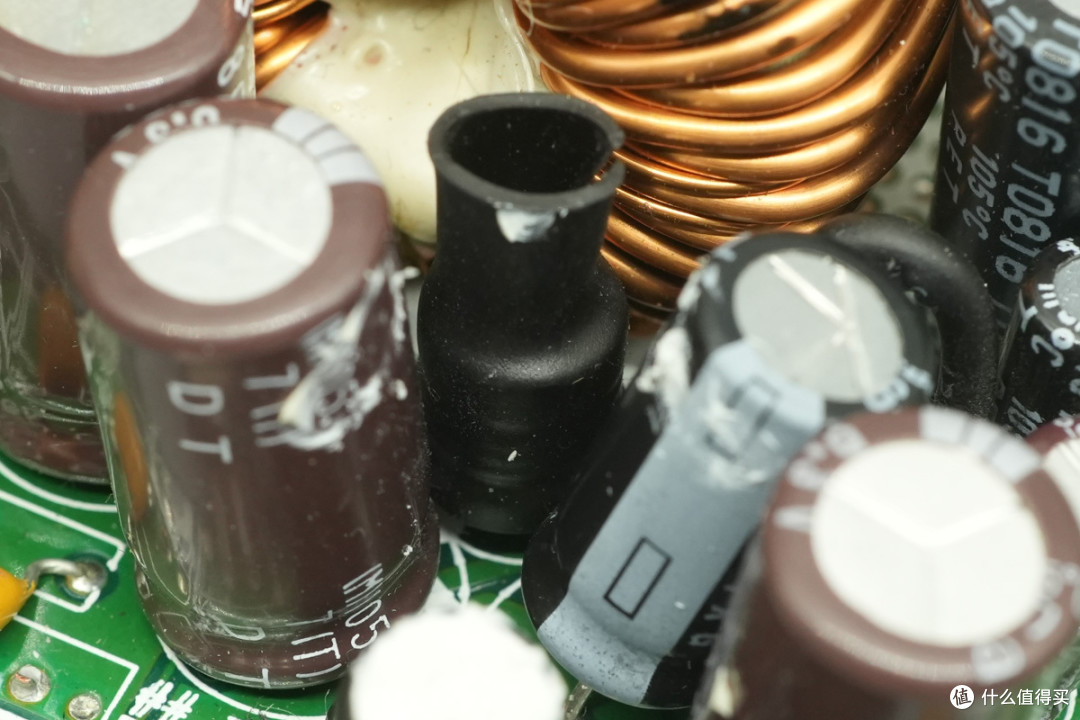

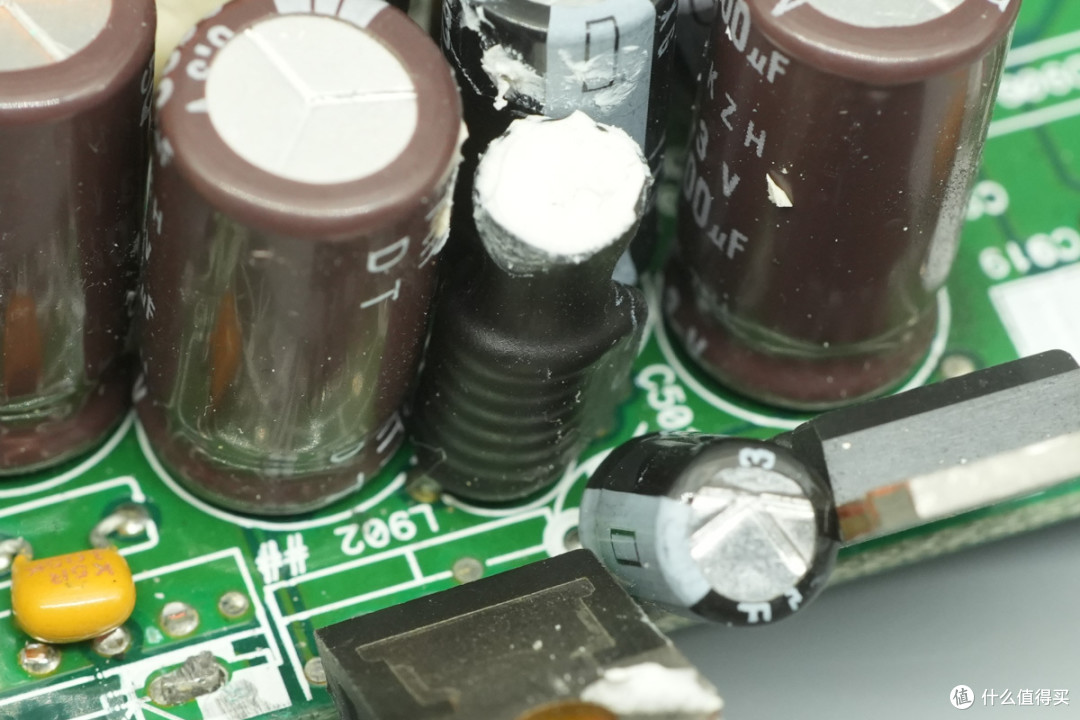

滤波电感外套热缩管绝缘。
另一颗滤波电感特写。

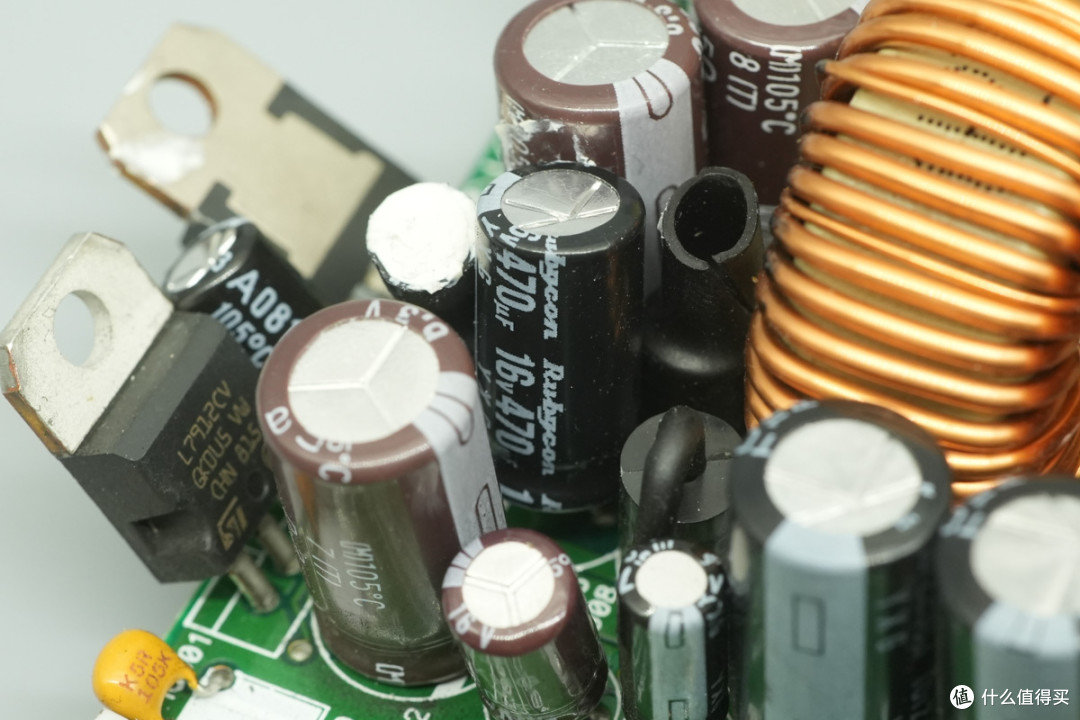

滤波电容规格为16V470μF。

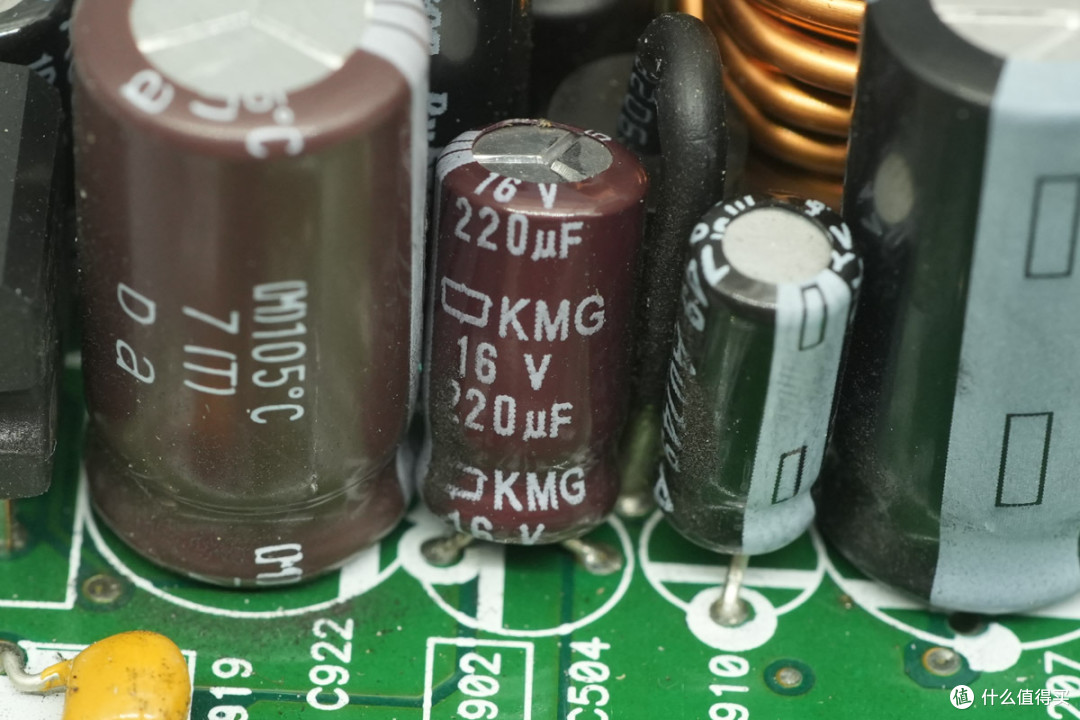

滤波电容规格为16V220μF。

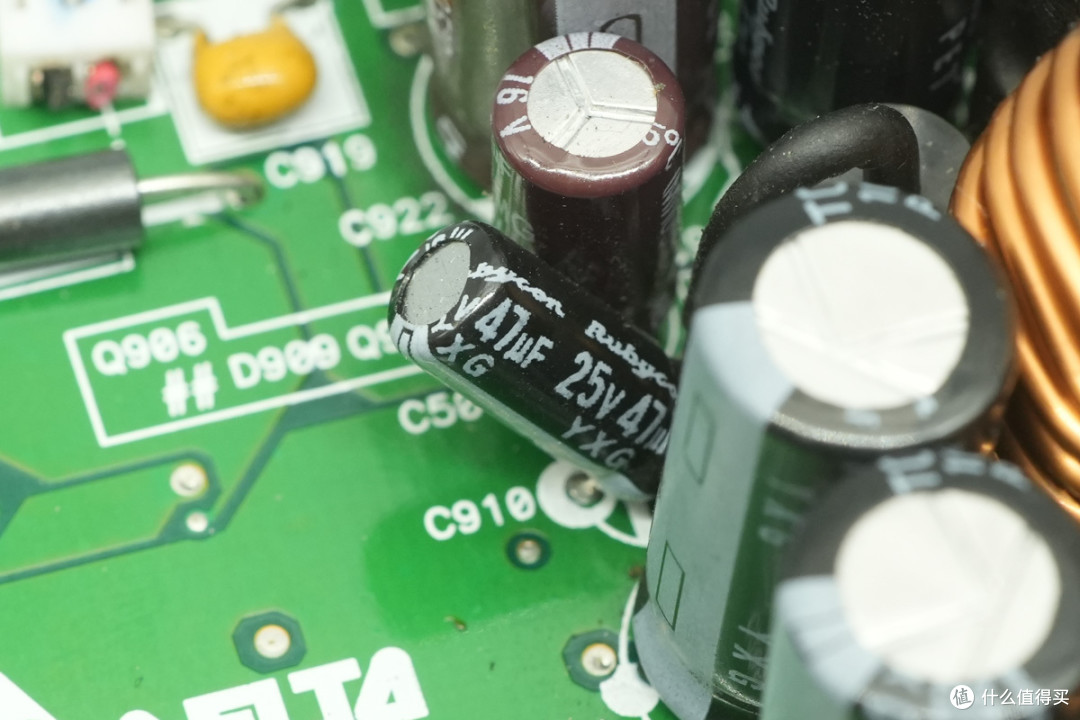

滤波电容规格为25V47μF。

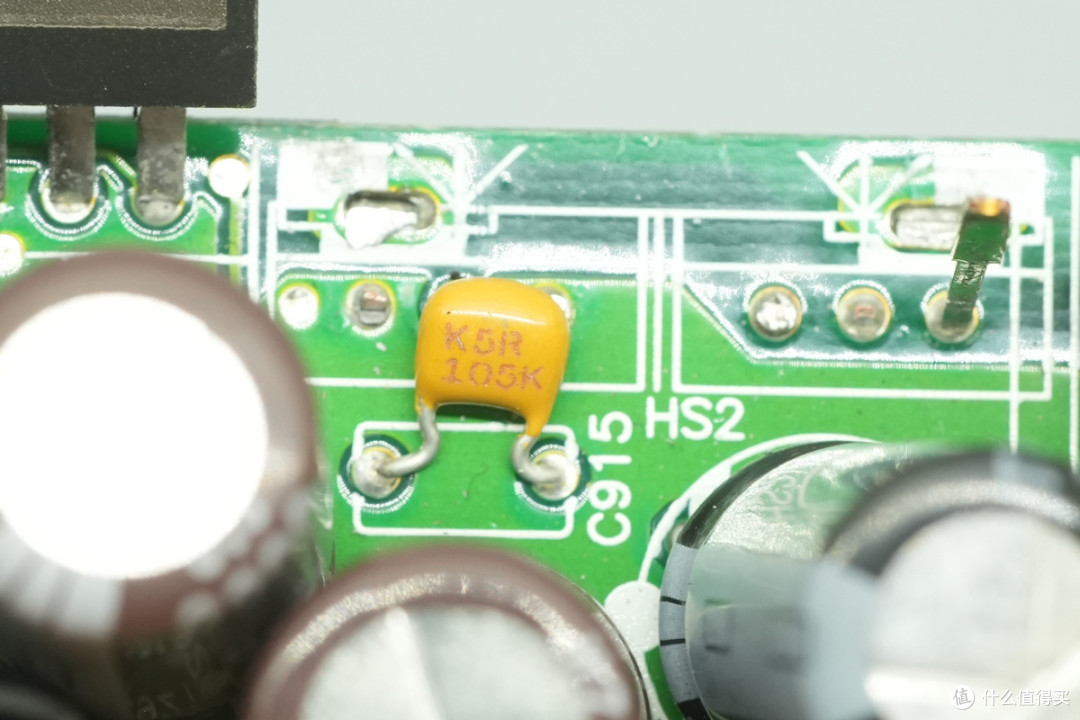

滤波电容规格为10μF。

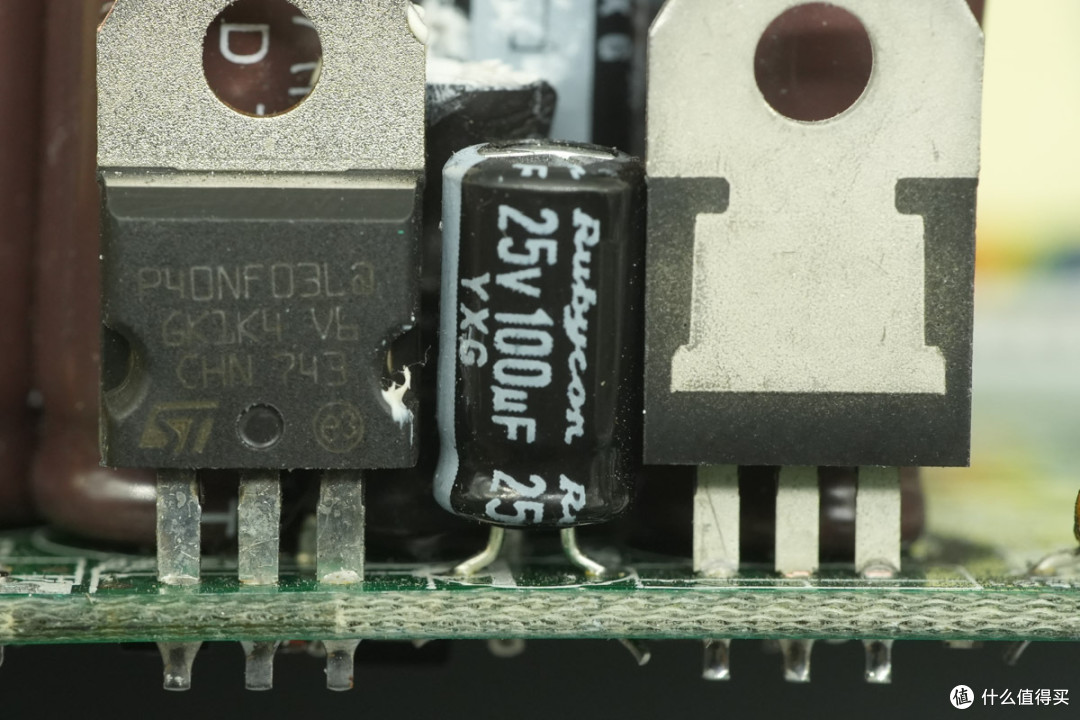

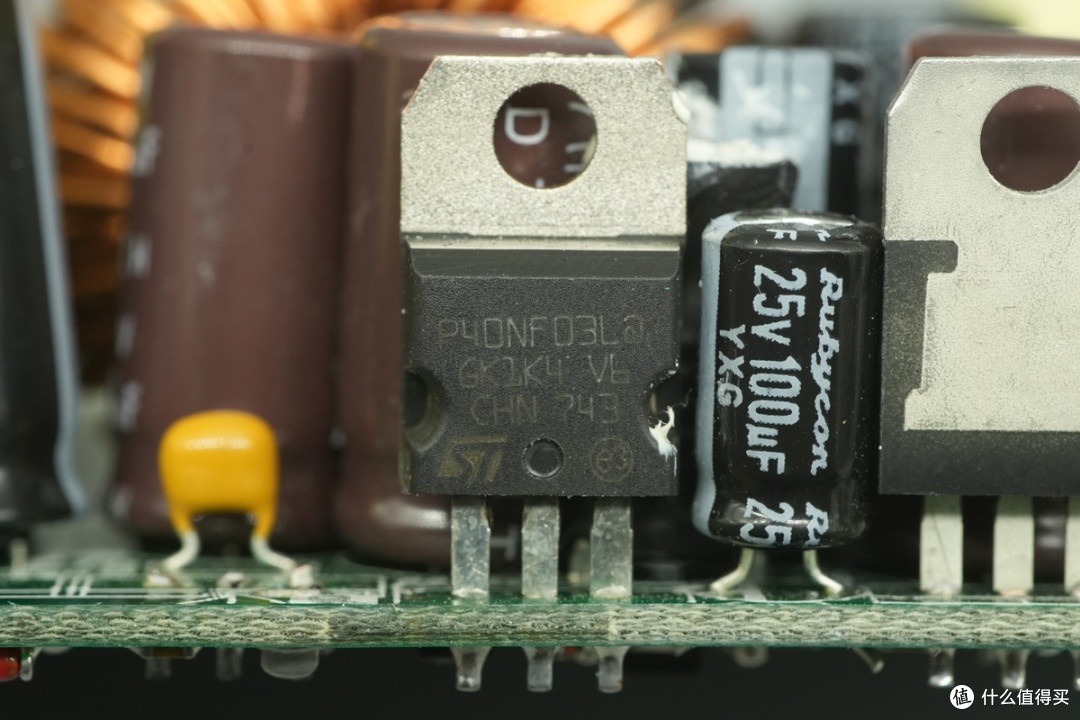

供电控制管采用意法半导体STP40NF03L。
滤波电容来自红宝石，规格为25V100μF。

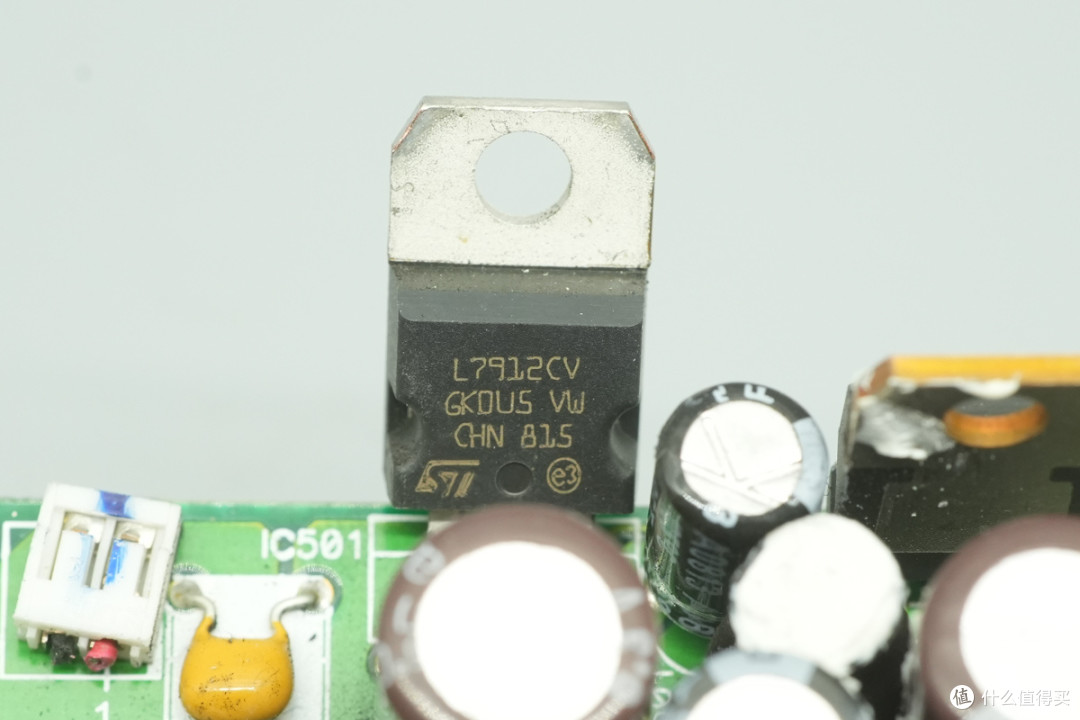

稳压芯片来自意法半导体，型号L7912CV，支持-35V输入电压，输出电压-12V，输出电流1.5A，采用TO-220封装。
滤波电容规格为50V100μF。

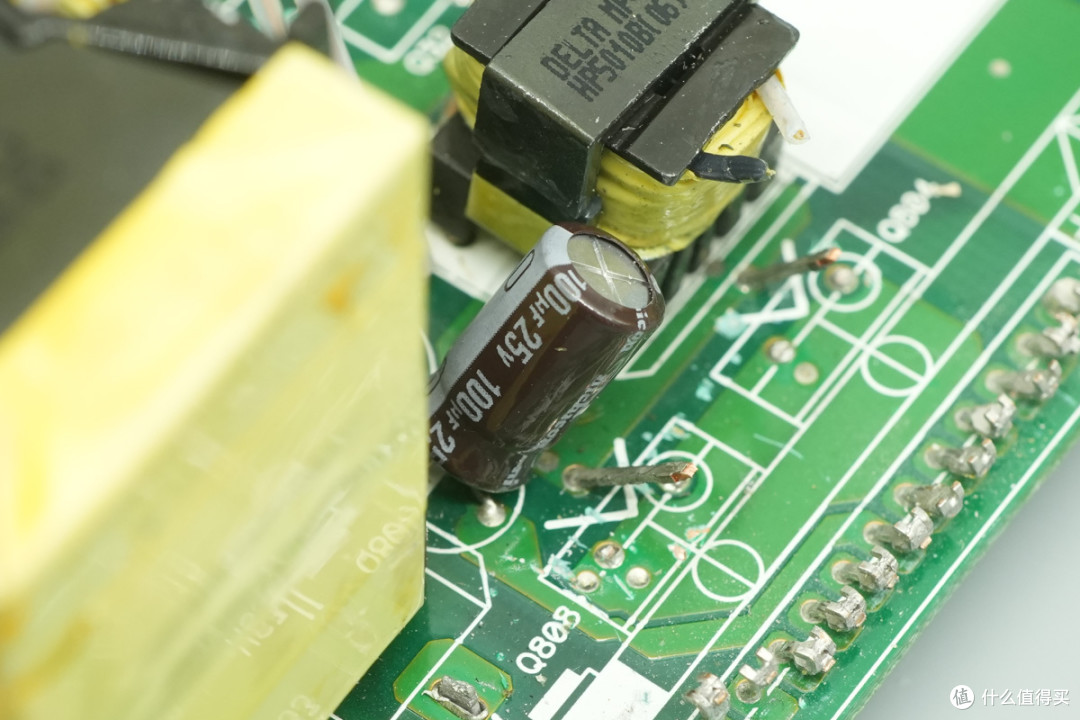

滤波电容来自尼吉康，规格为100μF25V。

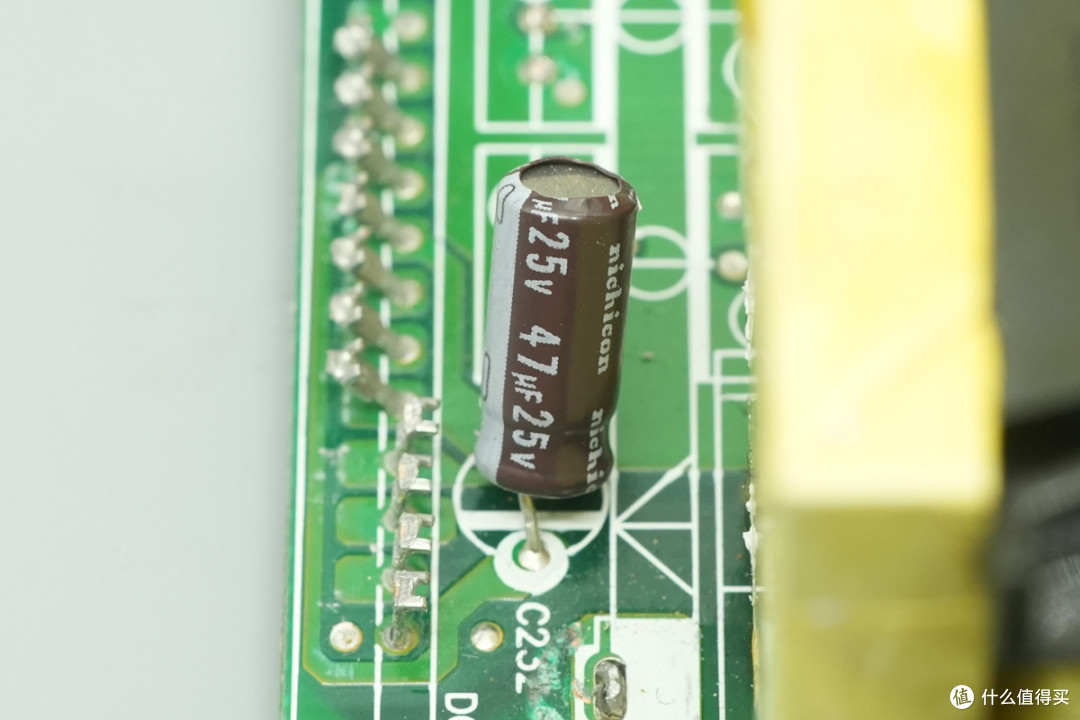

滤波电容规格为47μF25V。

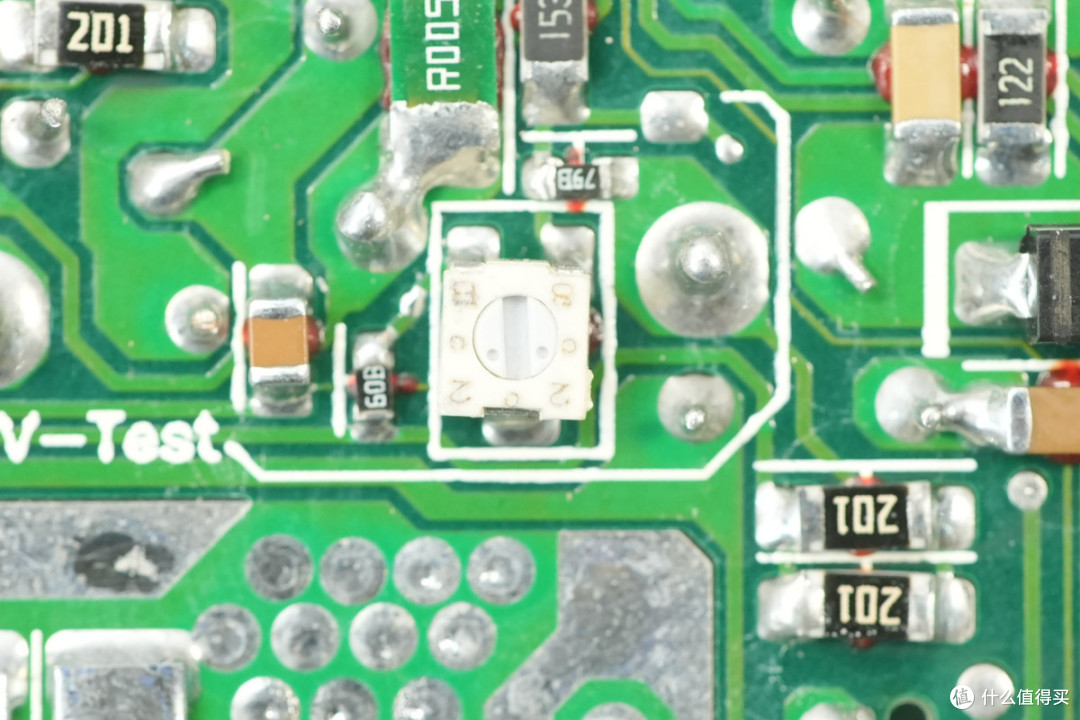

贴片电位器特写。

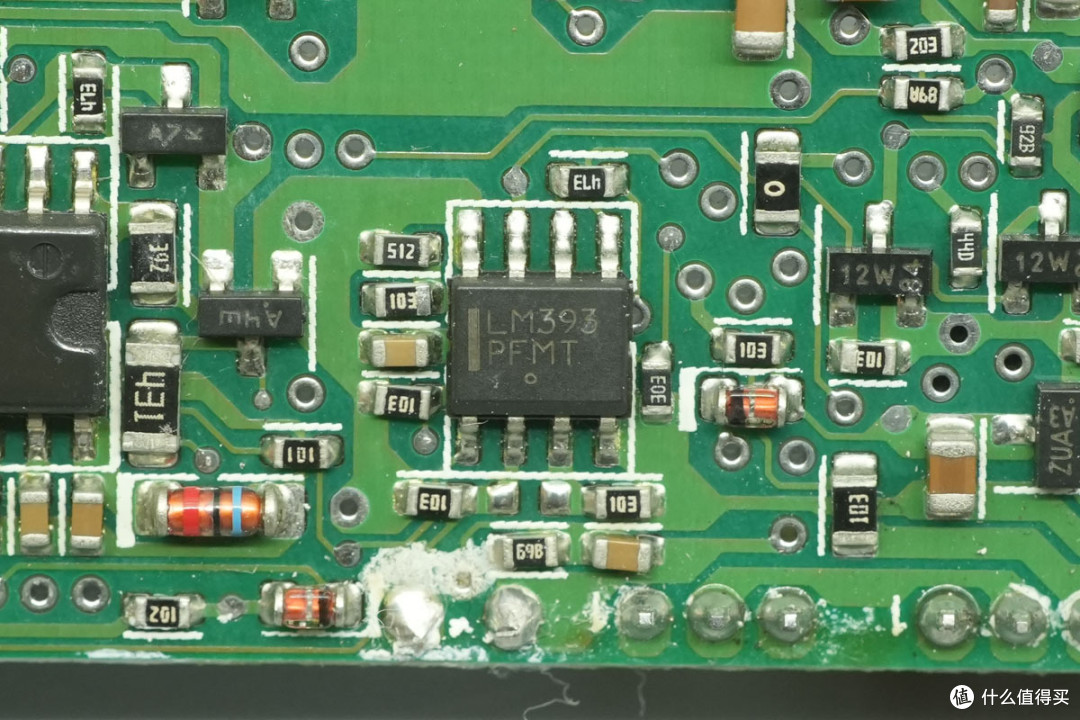

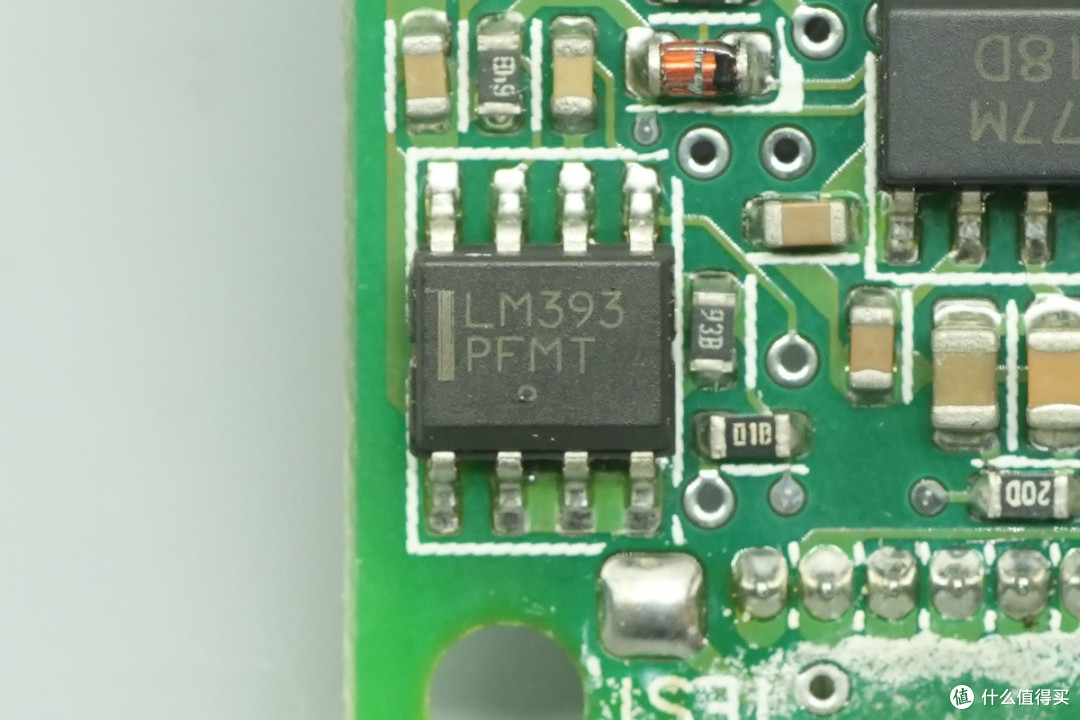

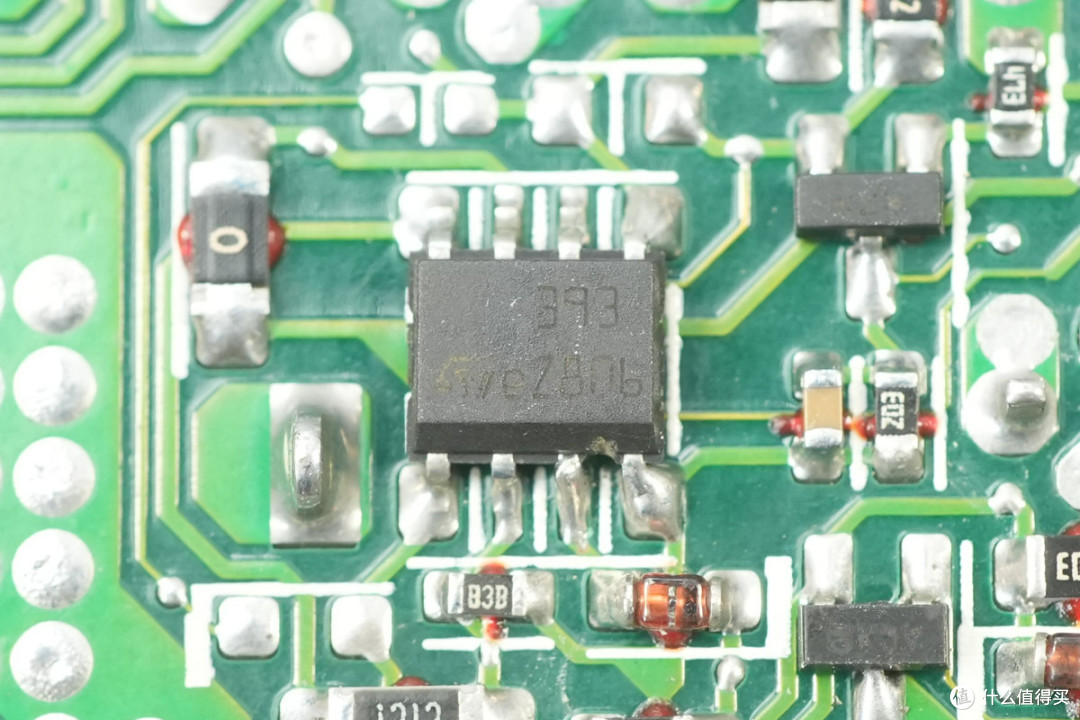

电压比较器来自意法半导体，型号LM393，为低功耗双路电压比较器，采用SO8封装。

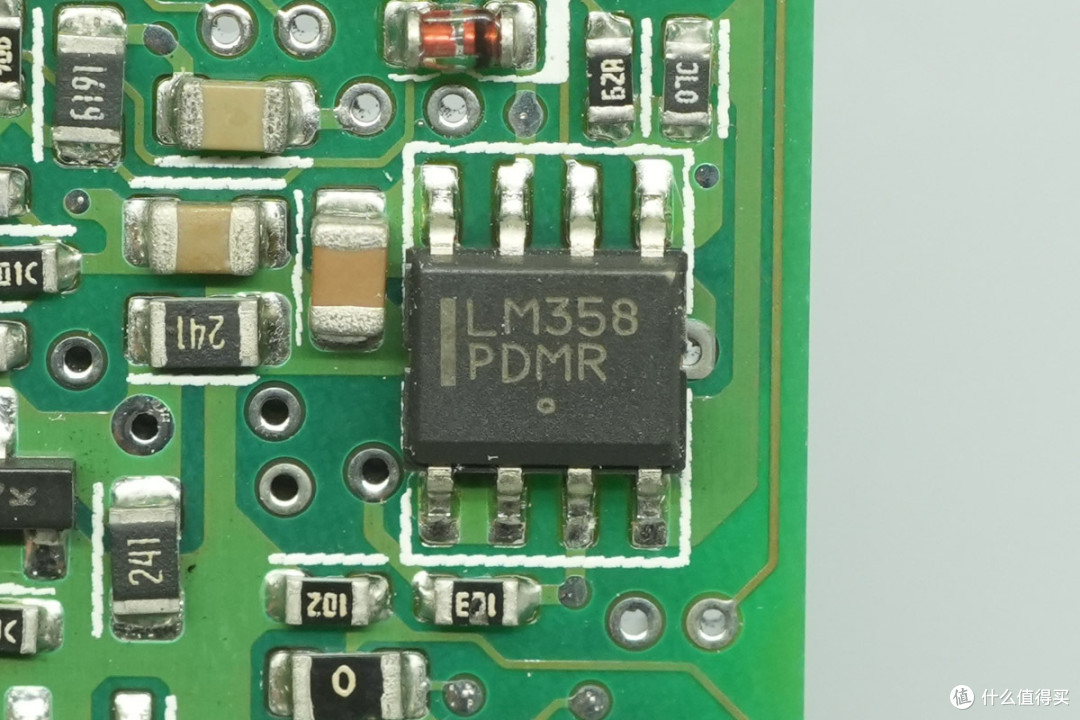

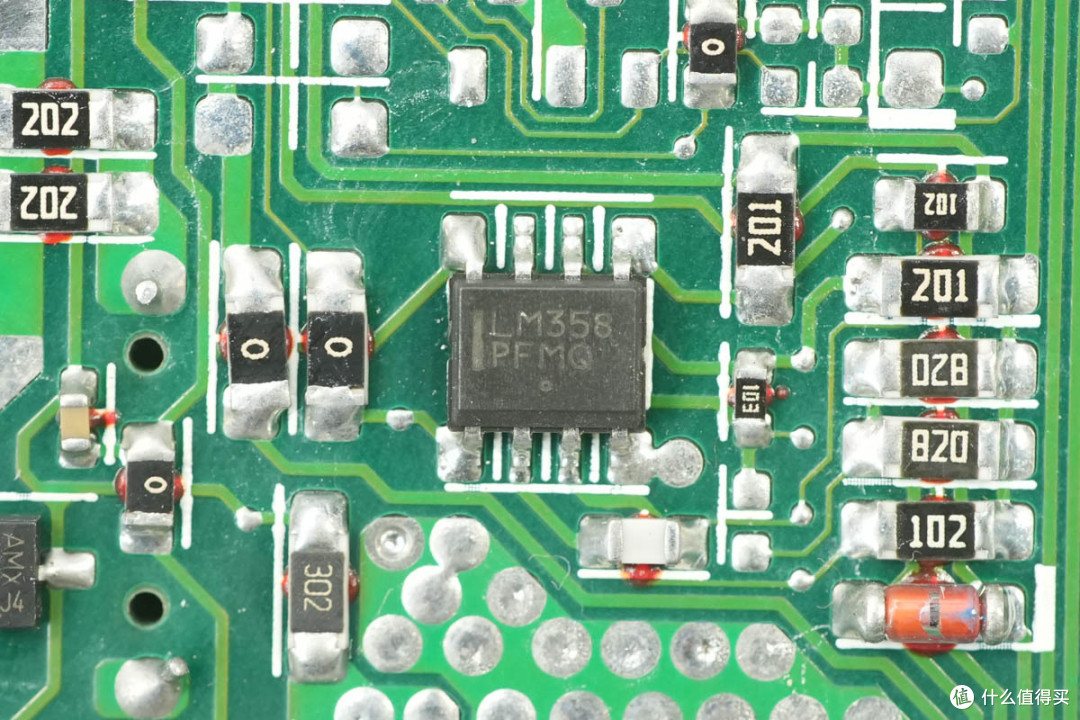

运放来自安森美，型号LM358，为单电源双运放，采用SOIC-8封装。

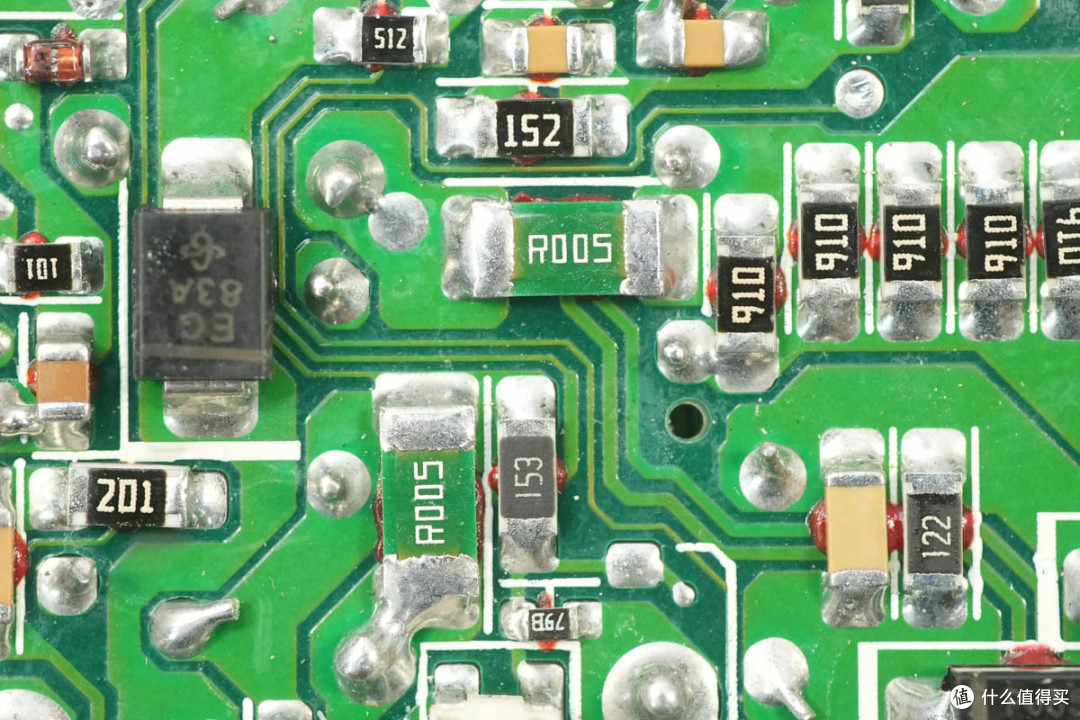

5mΩ取样电阻用于输出电流检测。

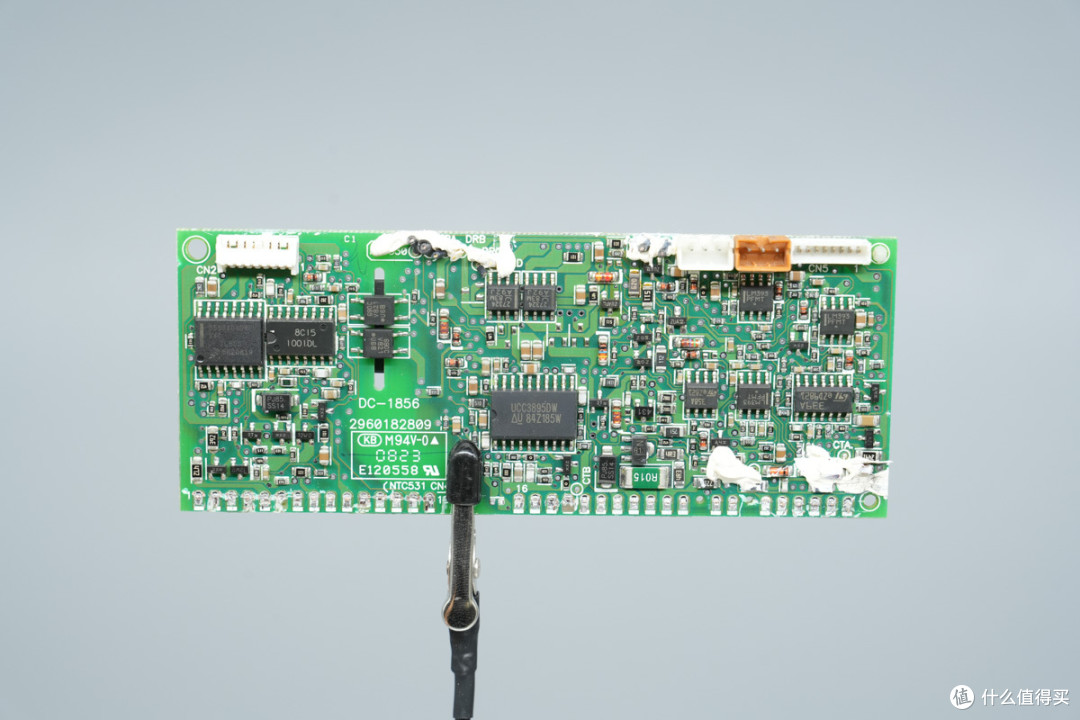

控制小板外侧设有运放，电压比较器，驱动器，MOS管，PFC控制器和稳压芯片。

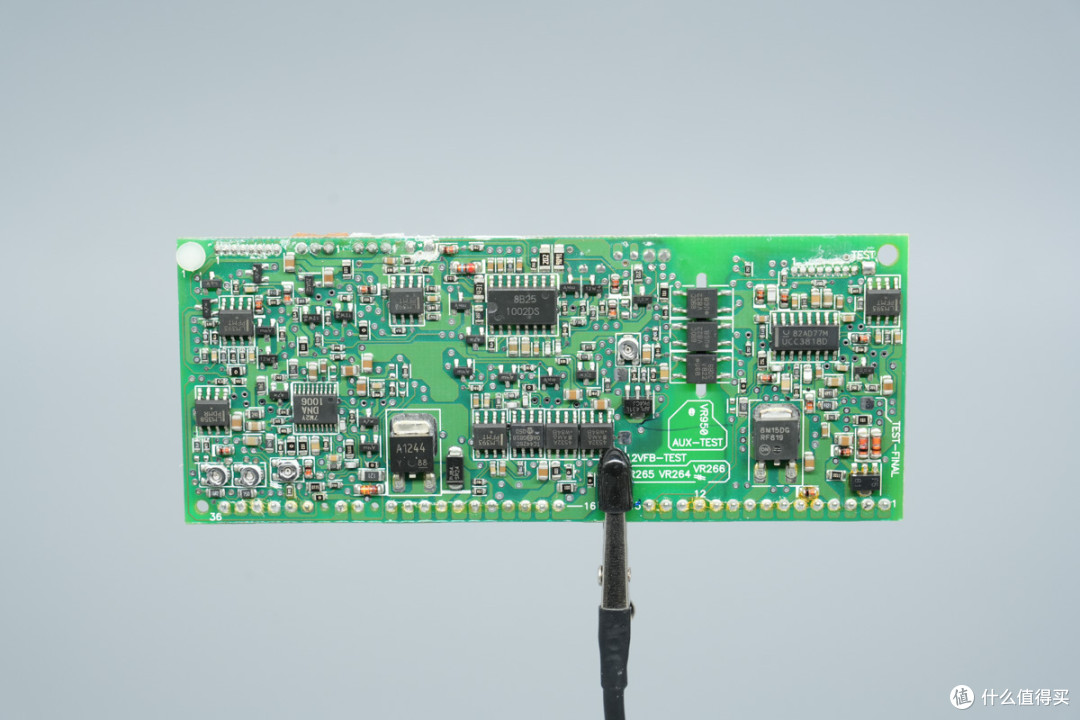

内侧设有MCU，待机电源芯片，光耦，移相全桥控制器，驱动器，电压比较器和运放。

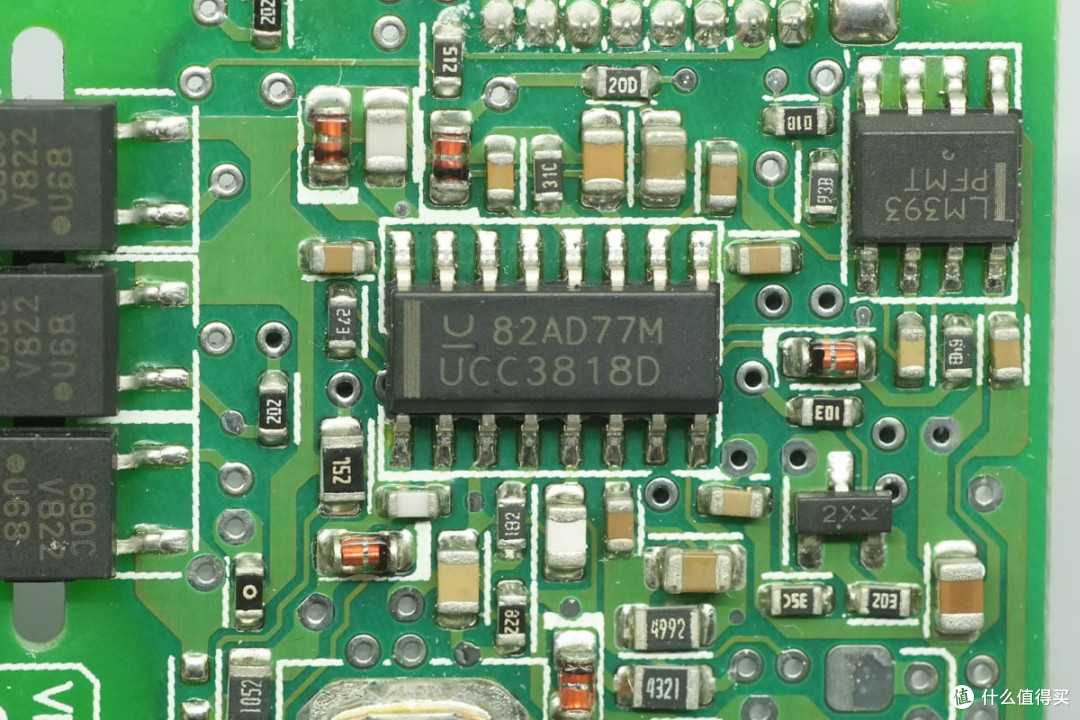

PFC控制器来自德州仪器，型号UCC3818D，采用CCM模式运行，具备精确的功率限制，具备过压保护功能，采用SOIC16封装。

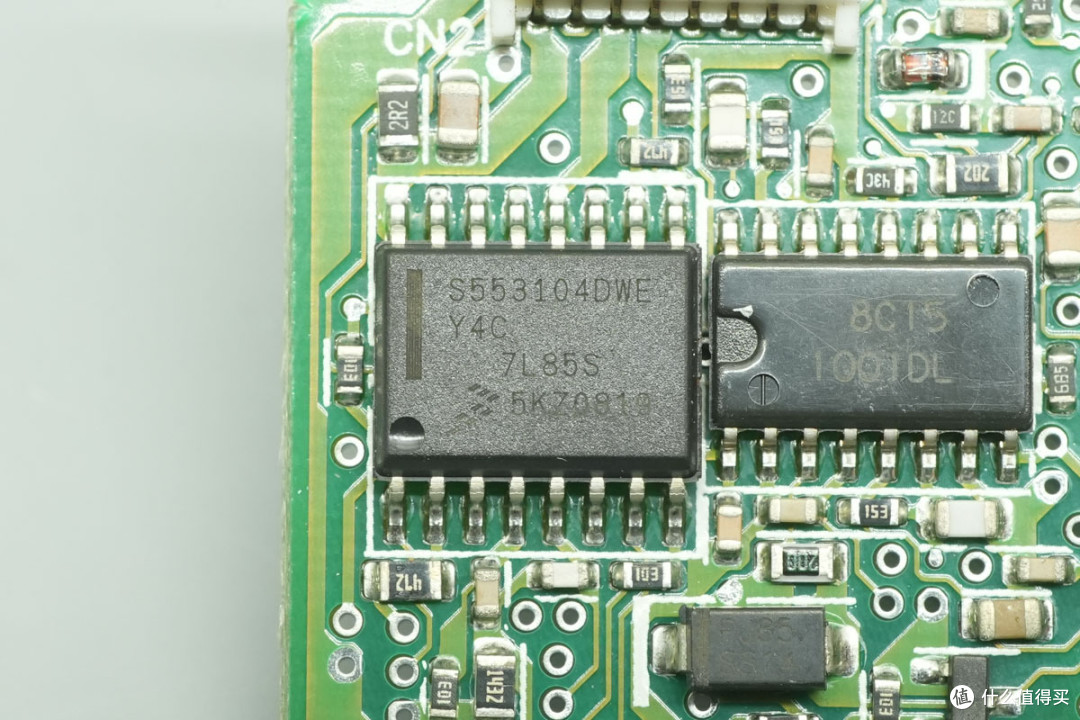

MCU来自恩智浦，丝印S553104DWE，采用SOP-16封装。

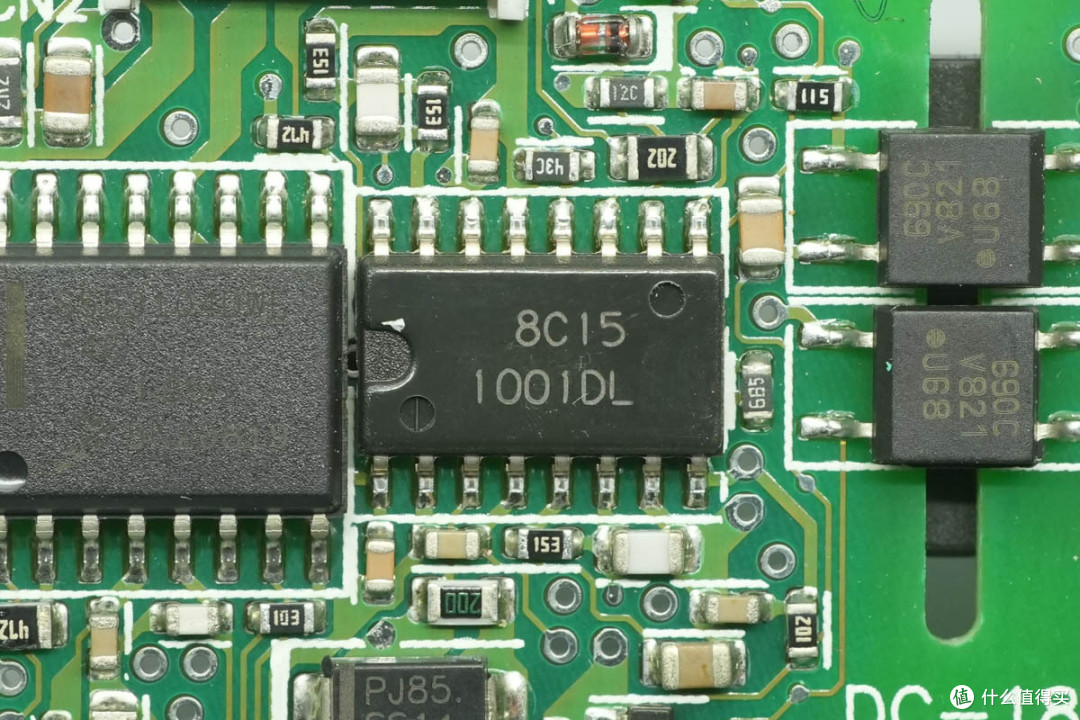

辅助电源芯片丝印1001DL，采用SOP16封装。

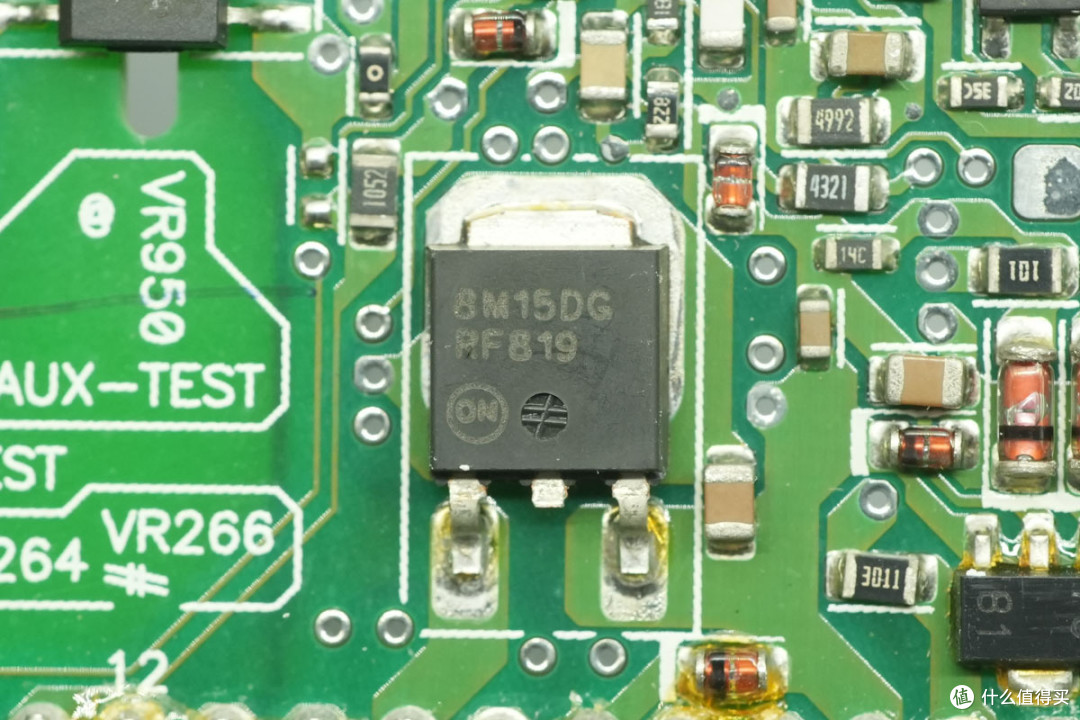

稳压芯片来自安森美，丝印8M15D，型号MC78M15A，支持35V输入电压，输出电压15V，输出电流1A，采用DPAK-3封装。
电压比较器来自安森美，型号LM393，为双路电压比较器，采用SOIC-8封装。

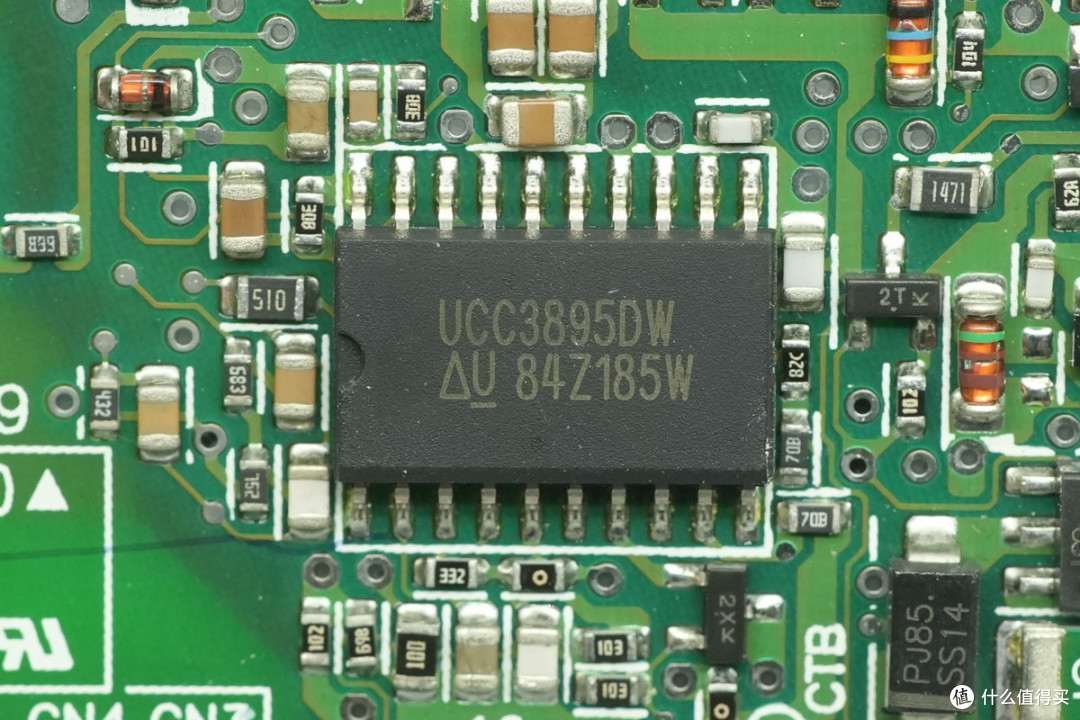

移相全桥控制器来自德州仪器，型号UCC3895，支持恒定频率脉宽调制和谐振零电压开关，支持电压模式和电流模式控制。芯片具备增强的控制逻辑，自适应延迟设置和关断功能，采用SOIC20封装。

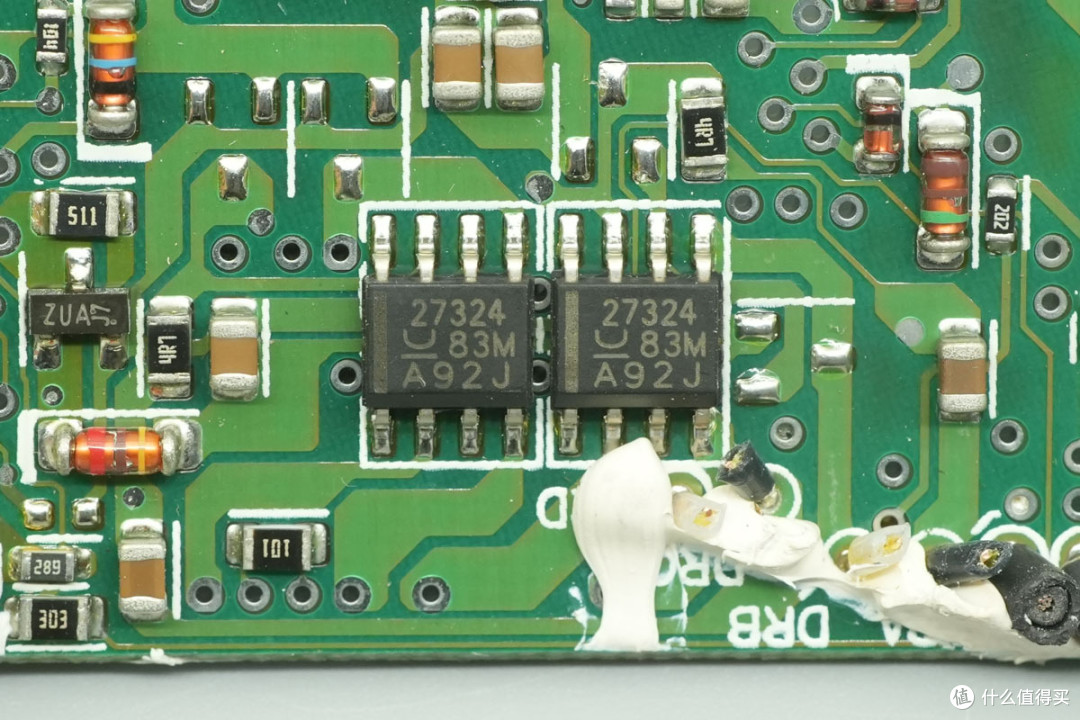

驱动器来自德州仪器，型号UCC27324，是一颗双路低侧栅极驱动器，具备4A输出电流，采用SOIC8封装。

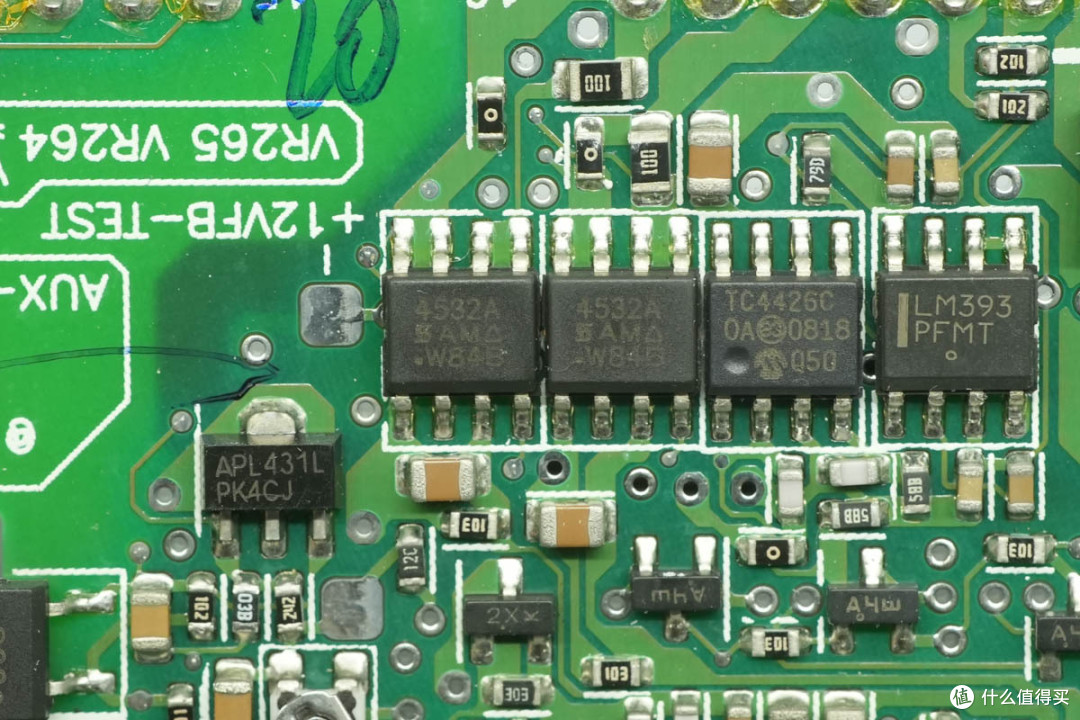

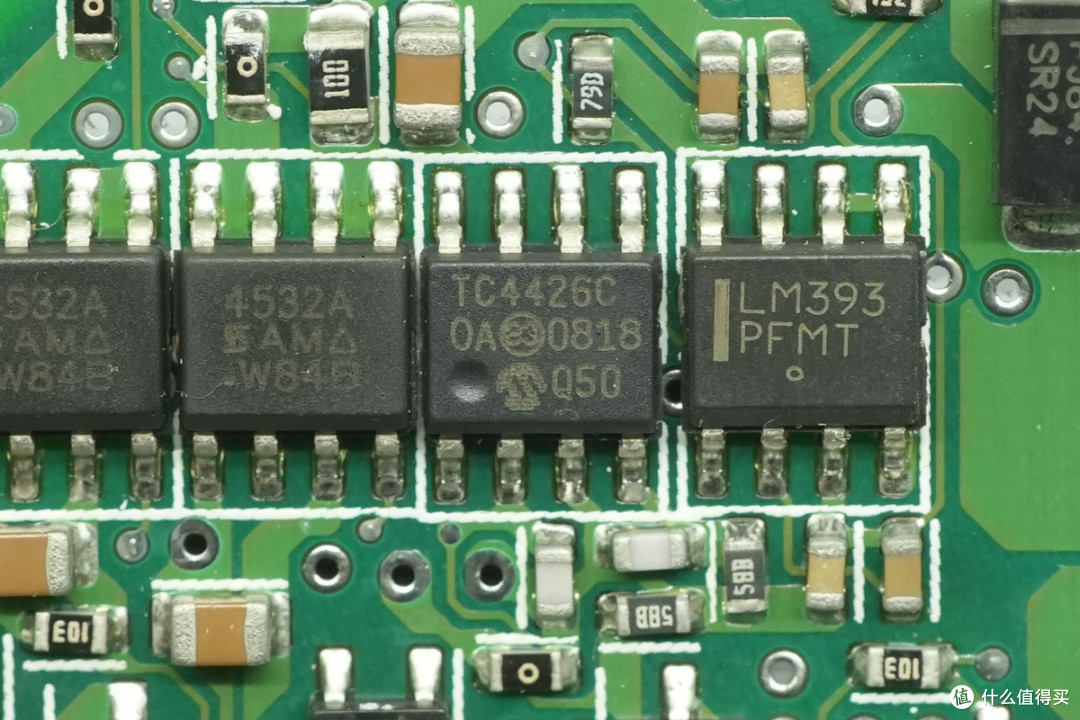

开关管来自威世，型号Si4532ADY，为N+P双MOS，NMOS耐压30V，导阻5.3mΩ，PMOS耐压-30V，导阻8mΩ，采用SO-8封装，用于同步整流管驱动。

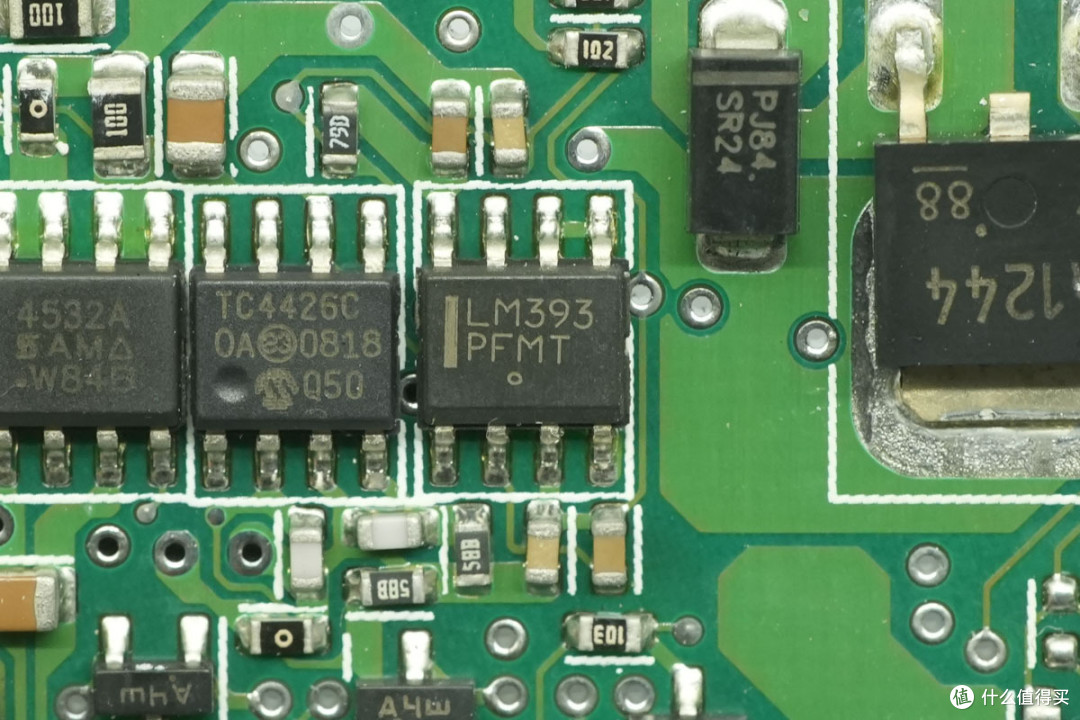

驱动器来自微芯科技，型号TC4426C，为双路高速驱动器，具备1.5A输出电流，采用SOIC8封装。
电压比较器采用安森美LM393。

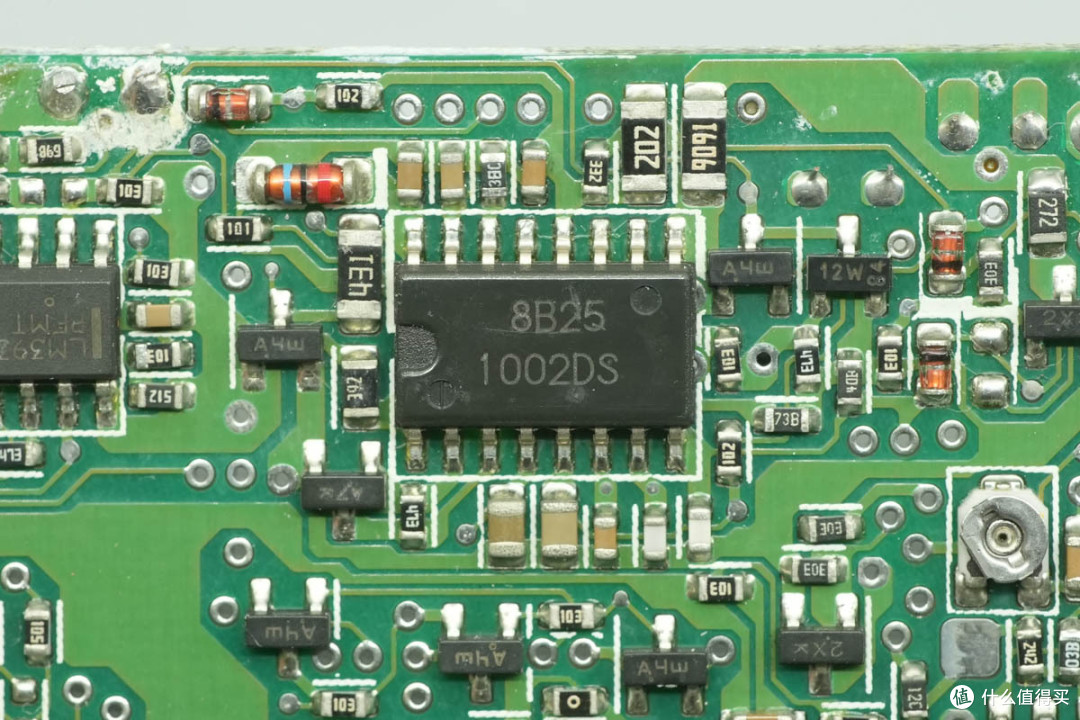

丝印1002DS的芯片特写。

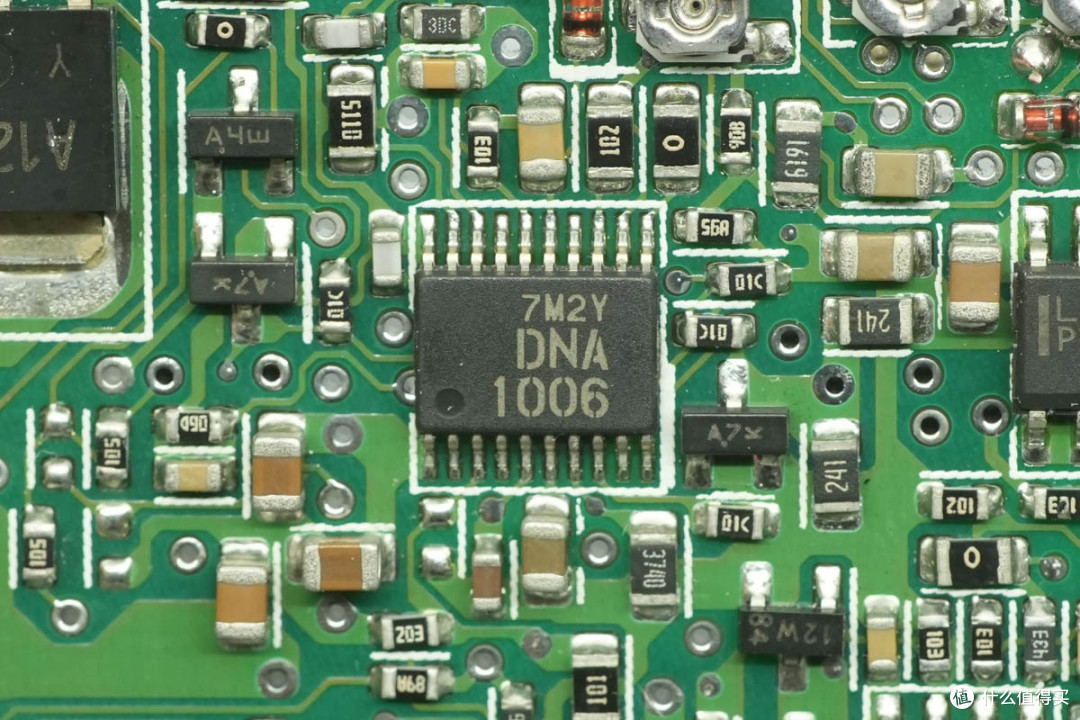

丝印DNA1006的芯片特写。
运放采用安森美LM358。
电压比较器采用安森美LM393。

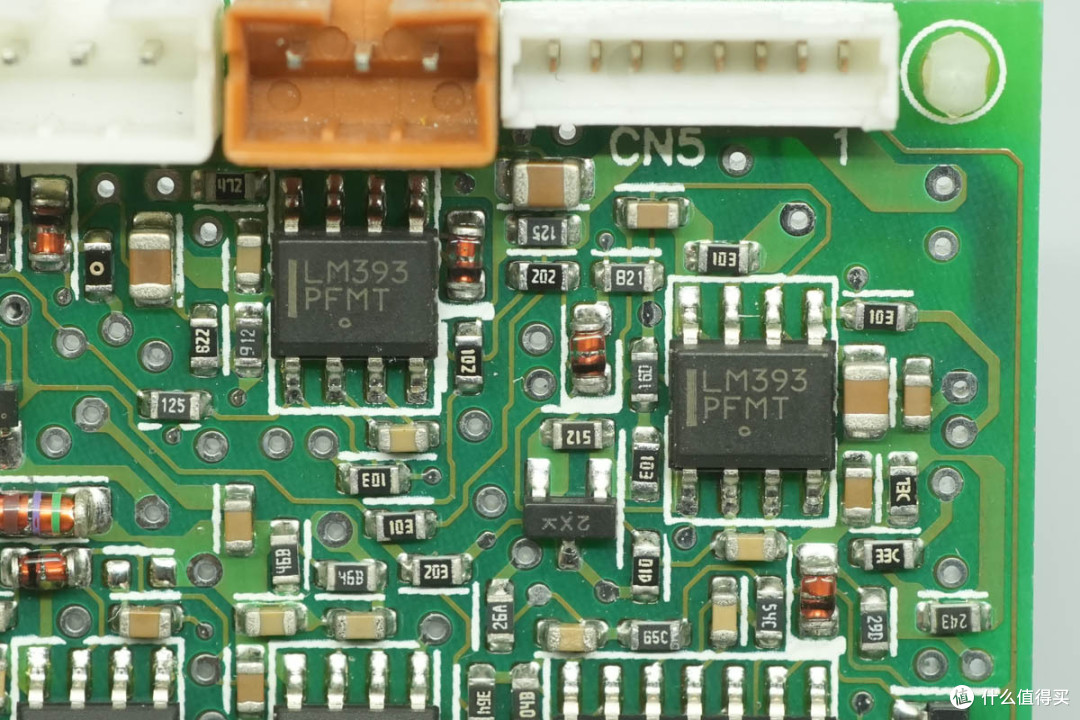

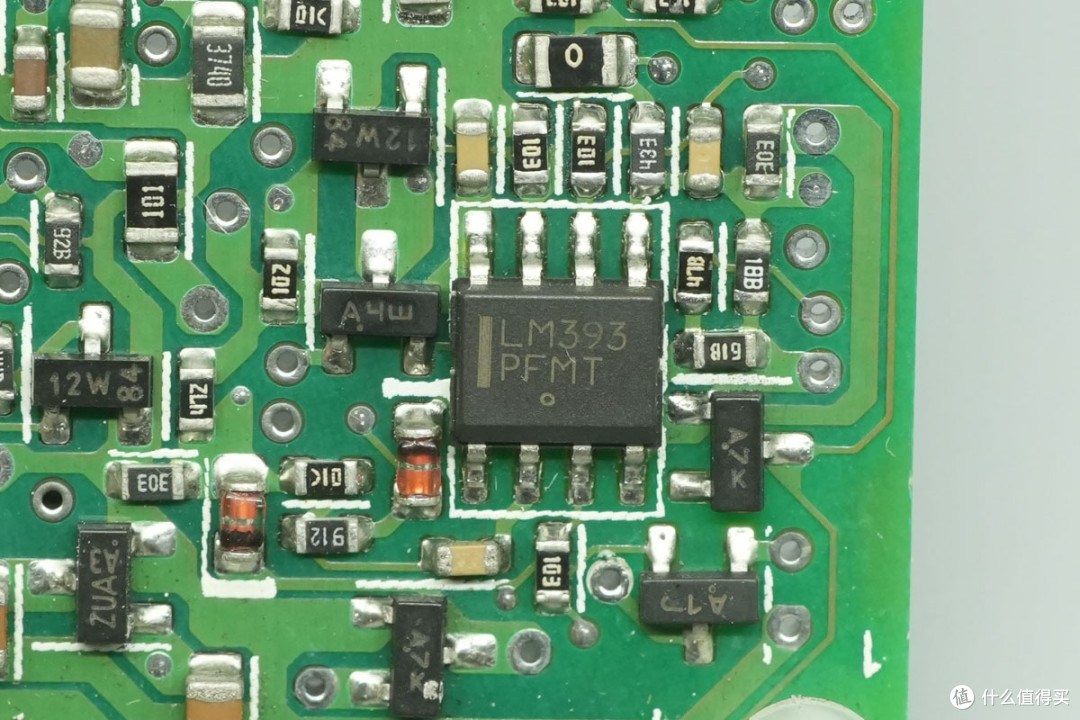

安森美LM393电压比较器特写。
安森美LM393电压比较器特写。
安森美LM393电压比较器特写。

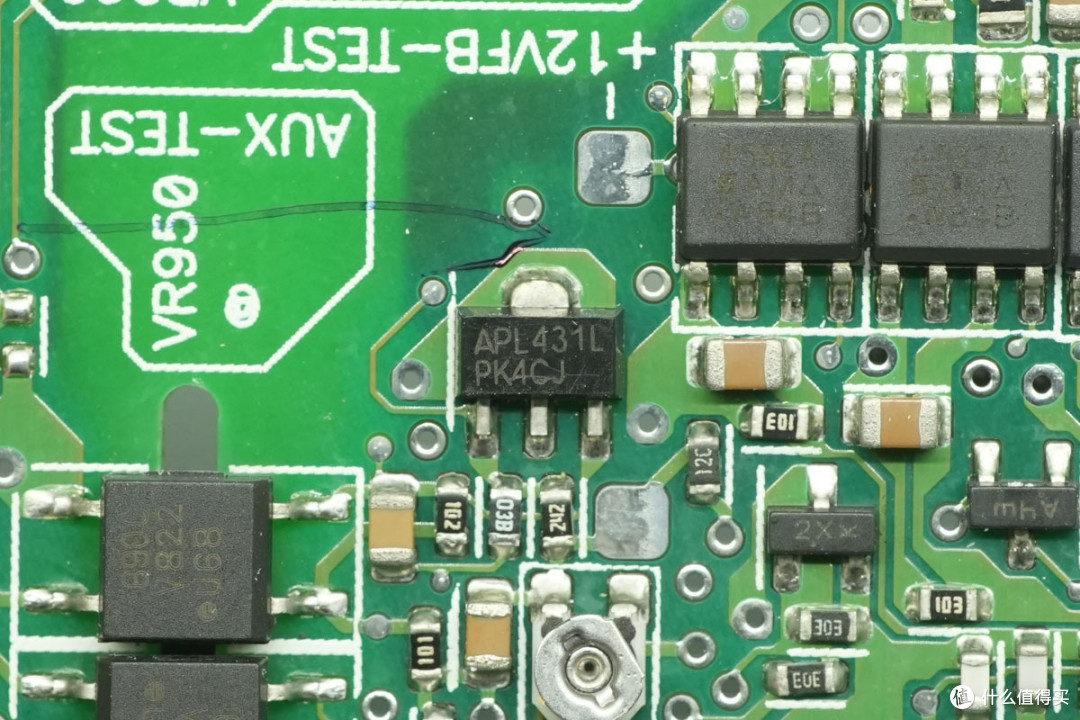

电压基准来自茂达，型号APL431L，电压为1.24V，采用SOT89封装。

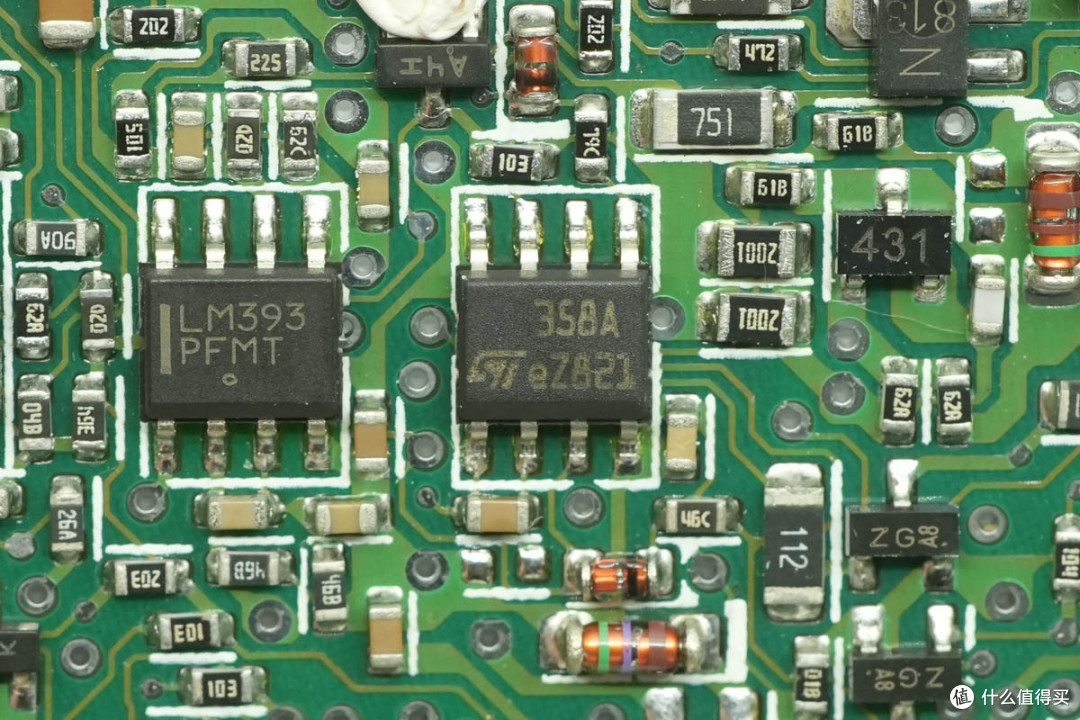

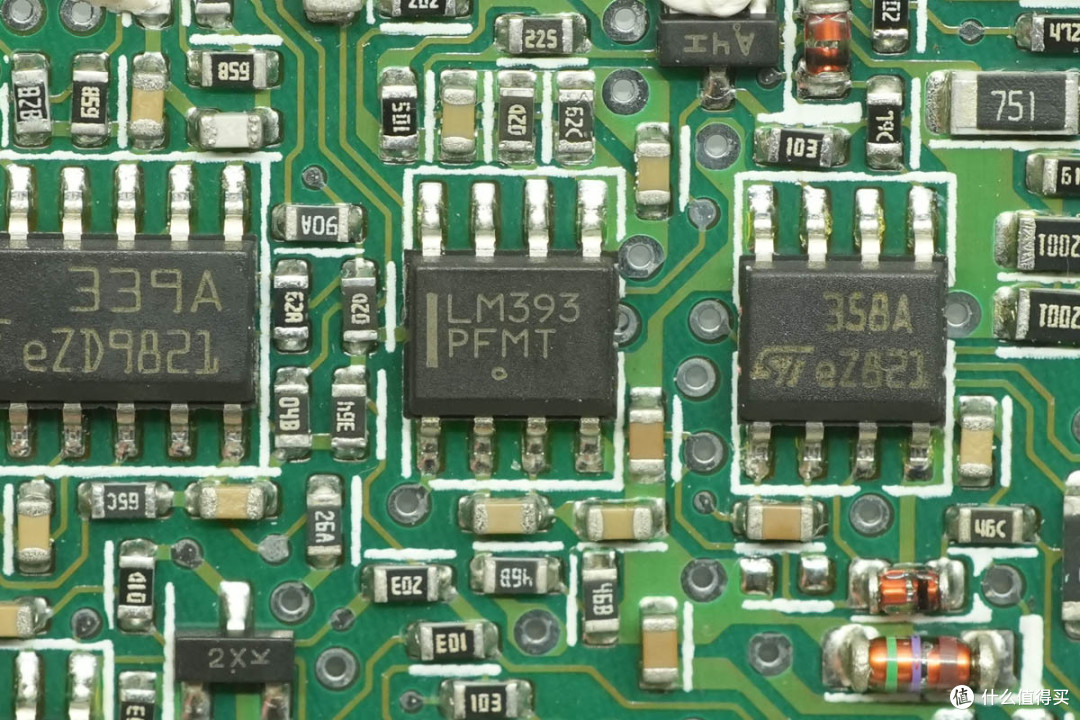

运放采用意法半导体LM358A，为低输入偏置电流双运放，采用SO8封装。

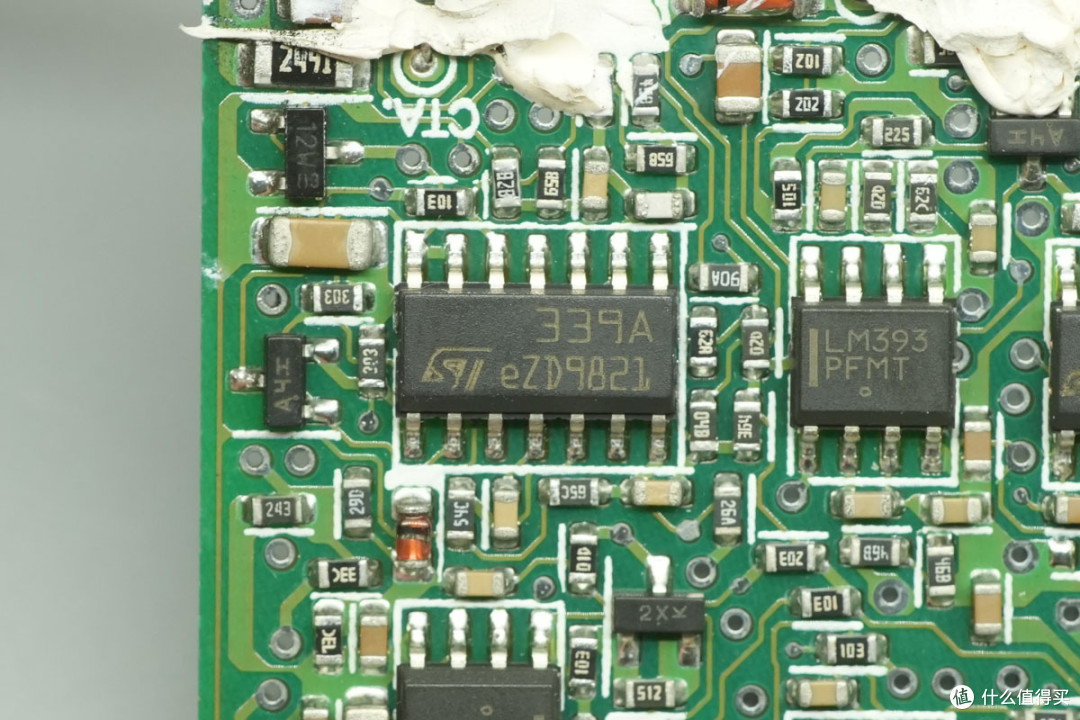

电压比较器采用意法半导体LM339A，是一颗低功耗四电压比较器，采用SO14封装。

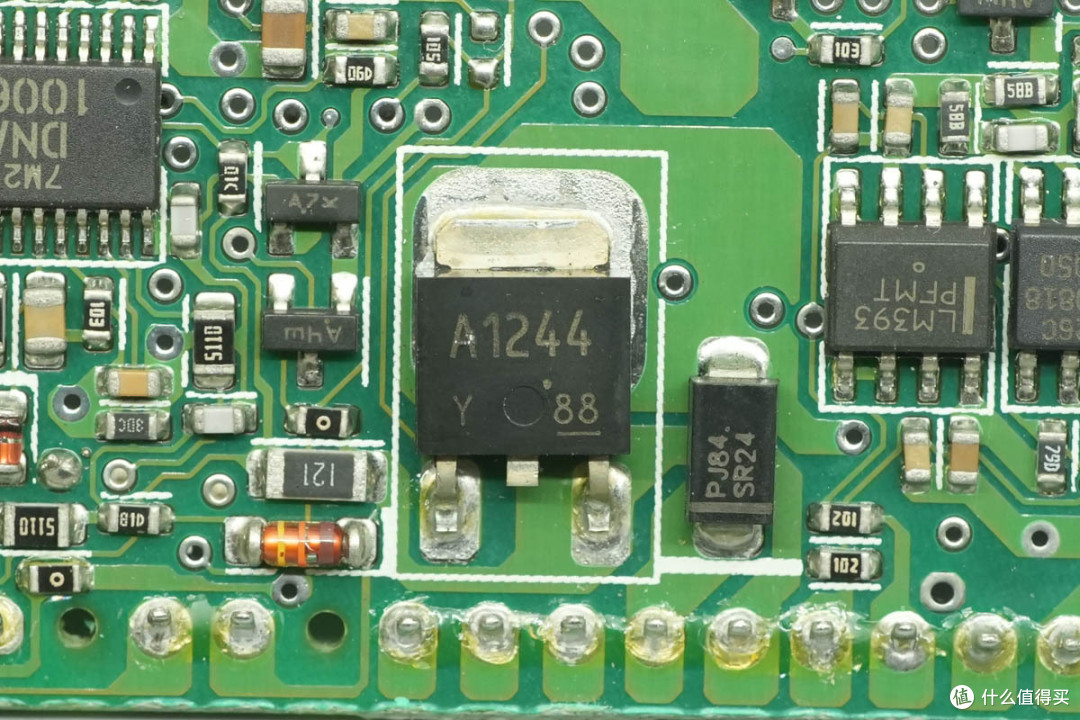

三极管来自东芝，型号A1244，规格为-60V，-5A，采用TO-252-3封装。

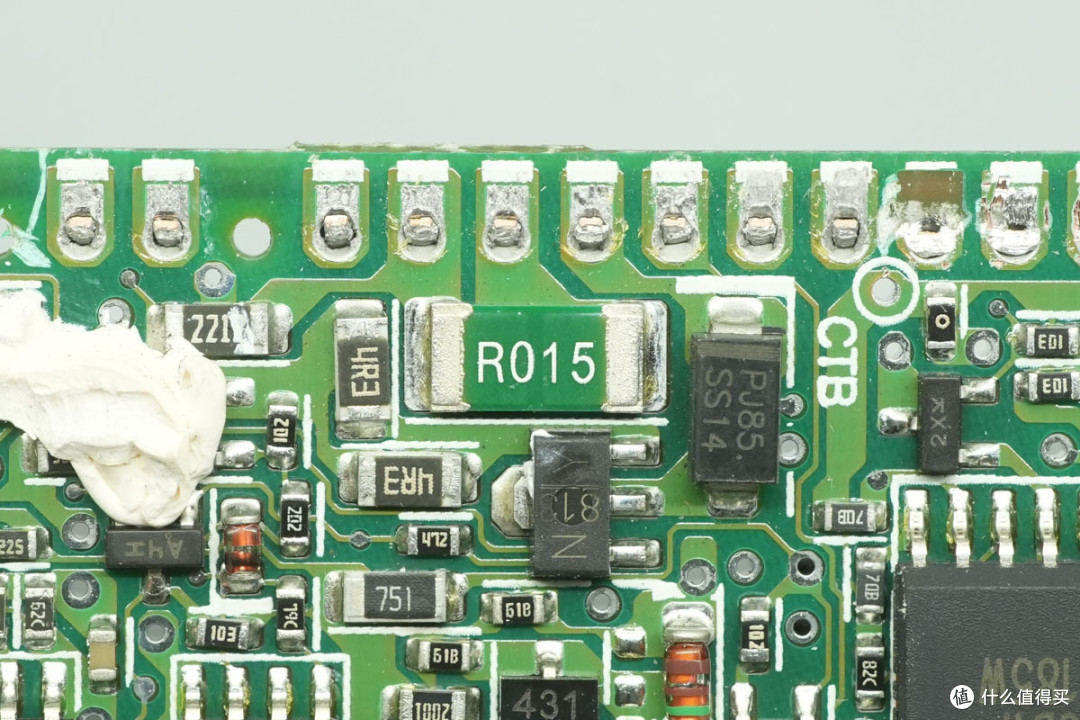

15mΩ电流检测电阻特写。

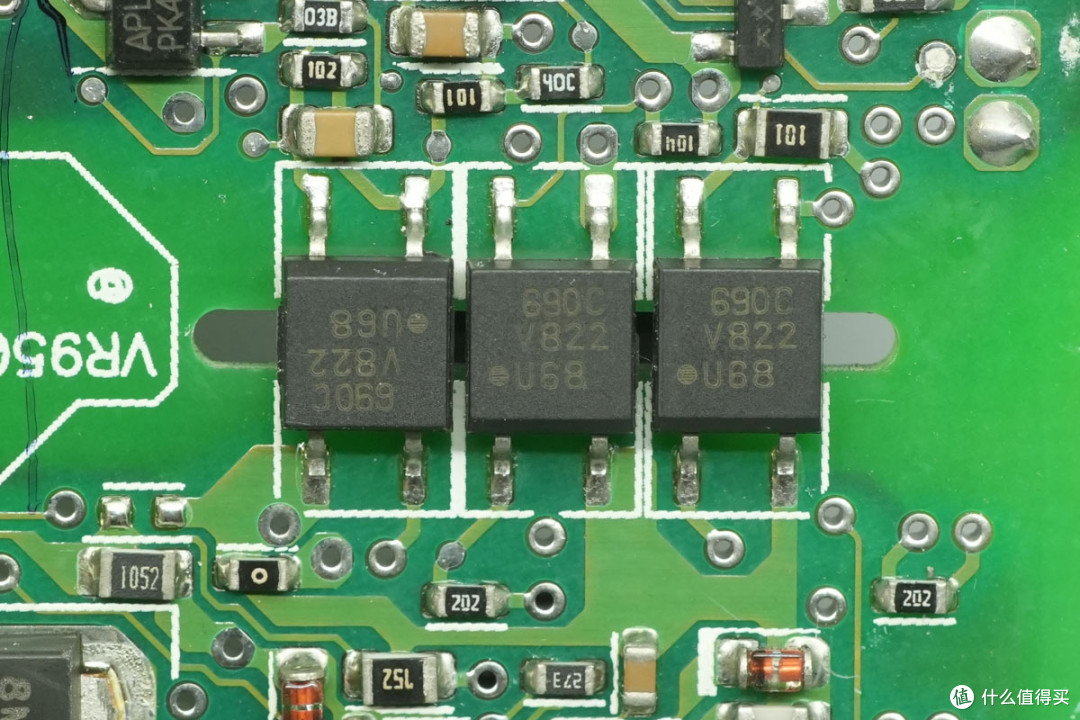

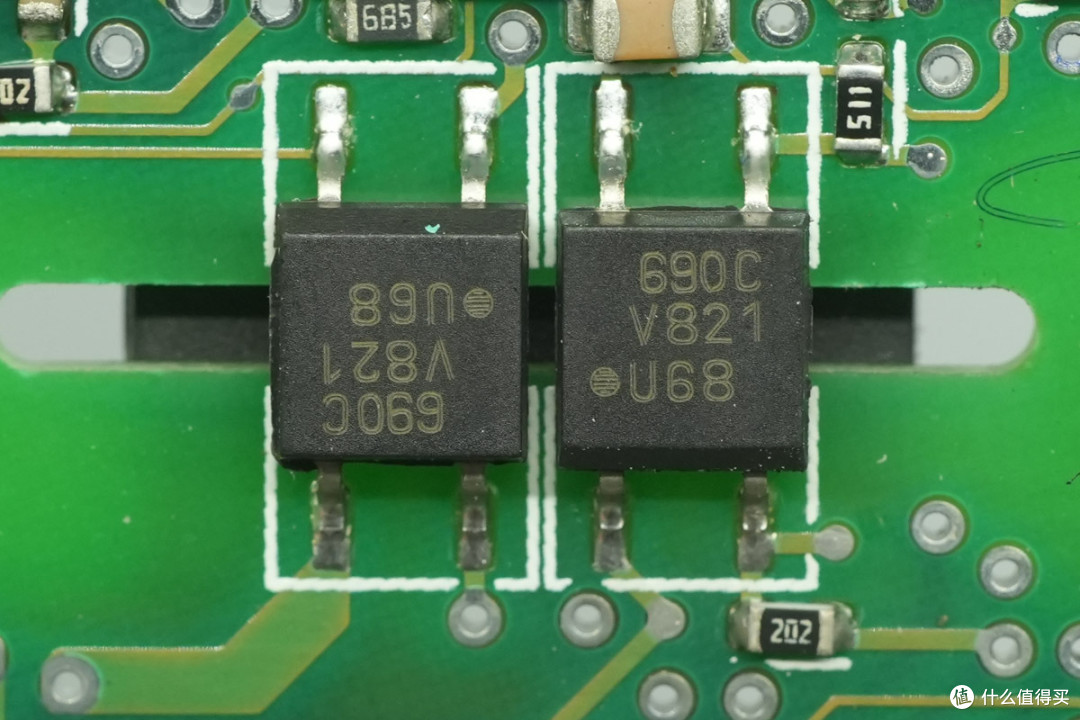

光耦来自威世，型号SFH690C，用于隔离通信。
另一面设有两颗同型号的隔离光耦。

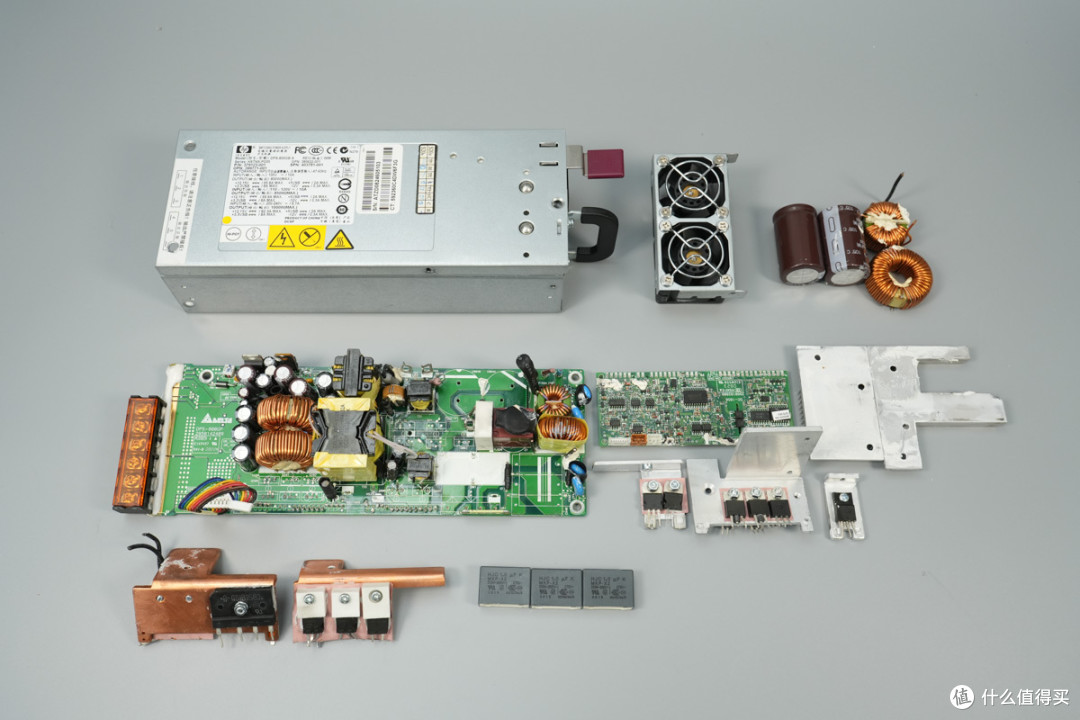

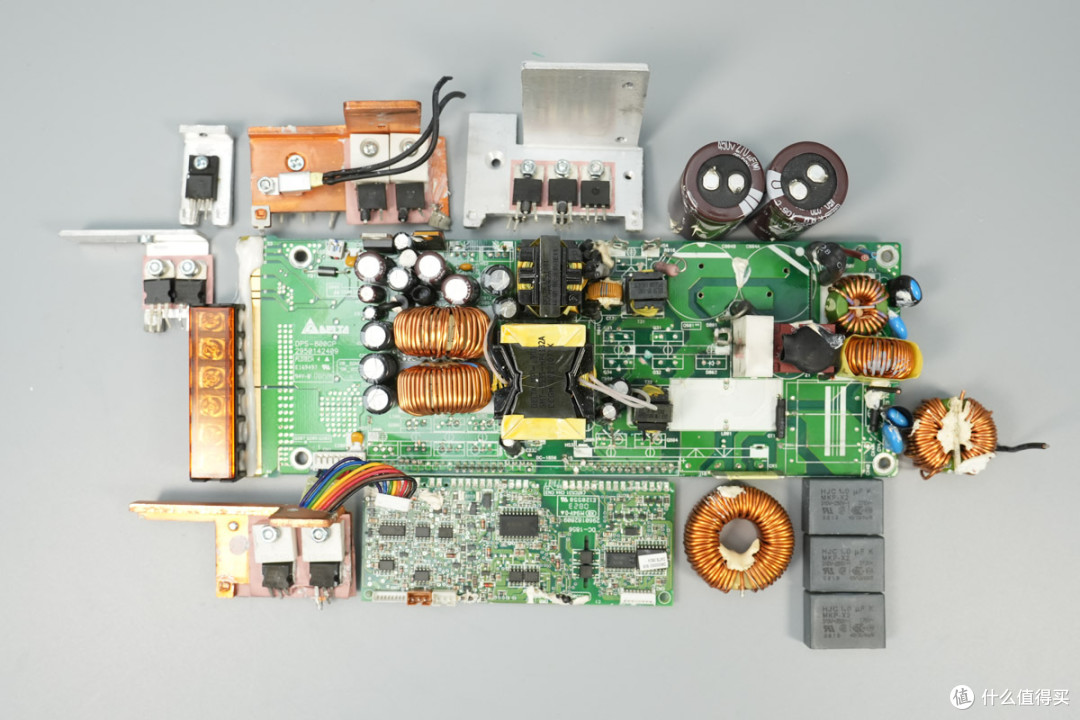

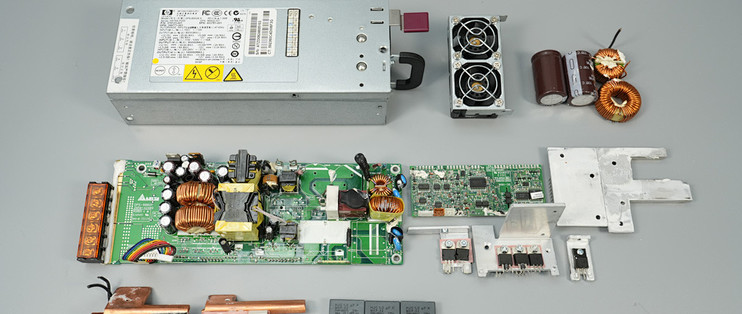

全部拆解一览，来张全家福。
服务器电源网拆解总结

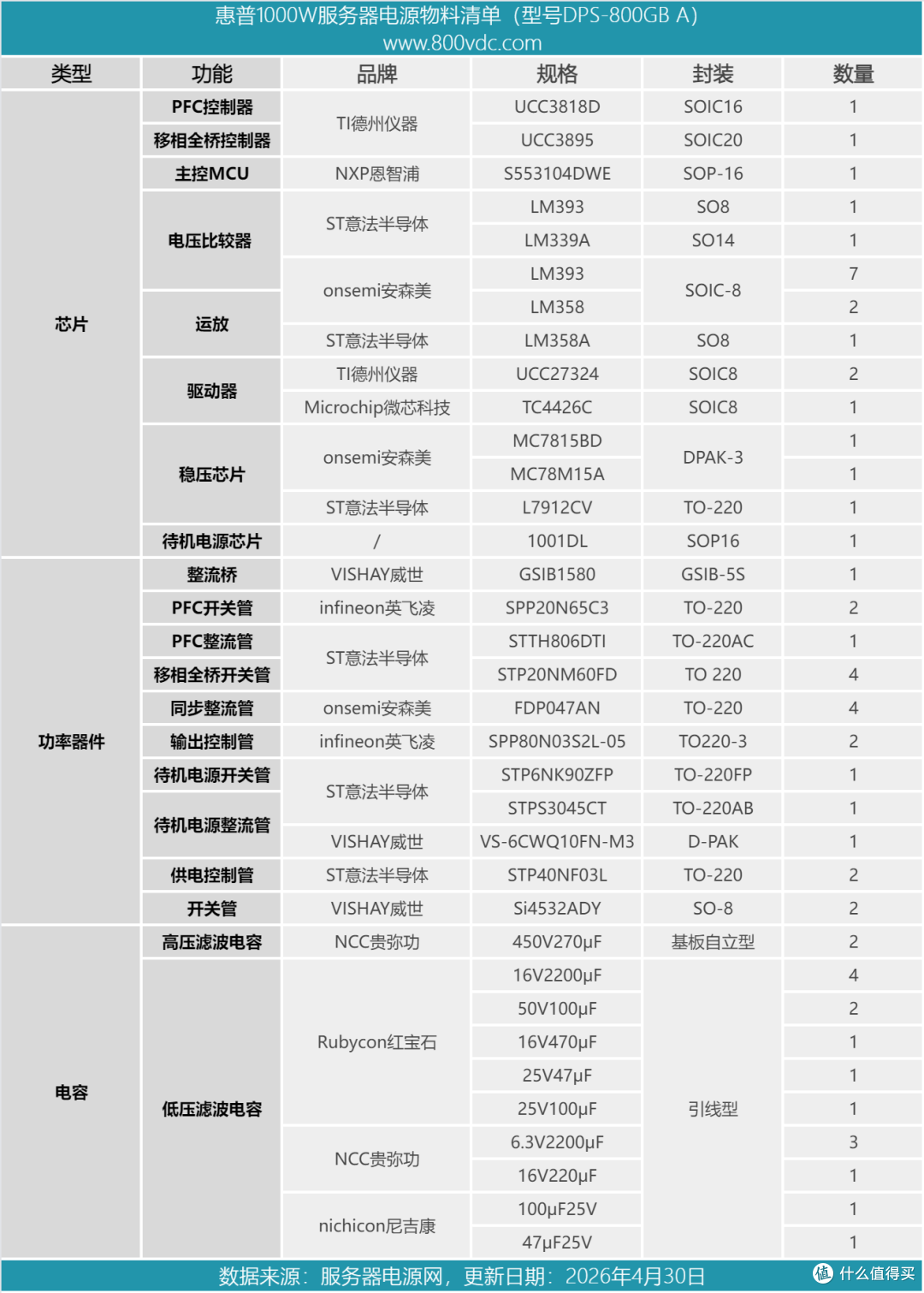

最后附上惠普服务器电源的核心器件清单，方便大家查阅。
惠普1000W服务器电源型号DPS-800GB A，支持100-240V交流输入，输出电压为12.15V，输出电流82.3A，待机电源输出电压5V，输出电流2A，另一组待机电源输出电压3.3V，输出电流8A。电源尾部设有散热风扇，吸入空气，从前面板吹出散热。
服务器电源网通过拆解了解到，这款电源采用PFC+移相全桥+同步整流架构，使用德州仪器UCC3818D PFC控制器搭配UCC3895 移相全桥控制器。PFC开关管采用英飞凌SPP20N65C3，PFC整流管使用意法半导体STTH806DTI。
移相全桥开关管采用意法半导体STP20NM60FD，通过隔离变压器驱动，同步整流管采用安森美FDP047AN。电源内部采用小板焊接，充分利用空间。整流桥，PFC开关管和移相全桥开关管采用纯铜散热片，提升散热性能，降低温升。
