LTH7充电芯片电路原理图：PW4054方案详解

LTH7充电芯片电路原理图：PW4054与PW4054H单节锂电池线性充电方案详解

USB 5V→PW4054（SOT-23-5）→3.7V锂电池，Rprog=2kΩ 设置 500mA 充电电流，CHRG 引脚驱动 LED 指示充电状态

一、概述

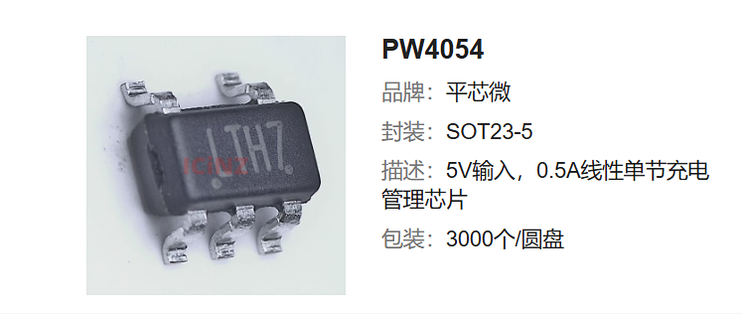

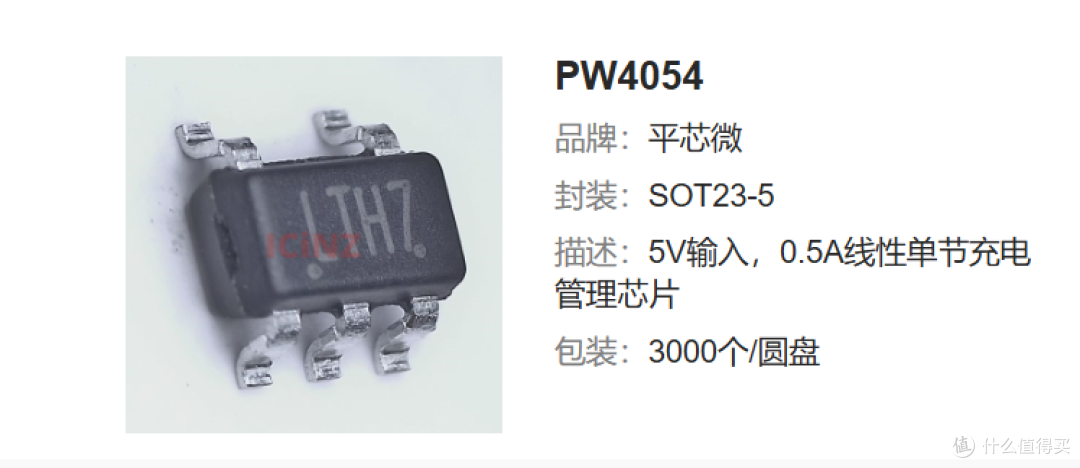

LTH7 是平芯微 PW4054单节锂离子电池线性充电 IC 的丝印代号， PW4054 面向标准 5V USB 充电场景、最大 500mA；PW4054H 是高耐压升级版本，输入耐压达 28V、内置 6.8V OVP 过压保护，最大充电电流 800mA，两者均采用 SOT-23-5L 封装、Pin-to-Pin 兼容引脚定义，

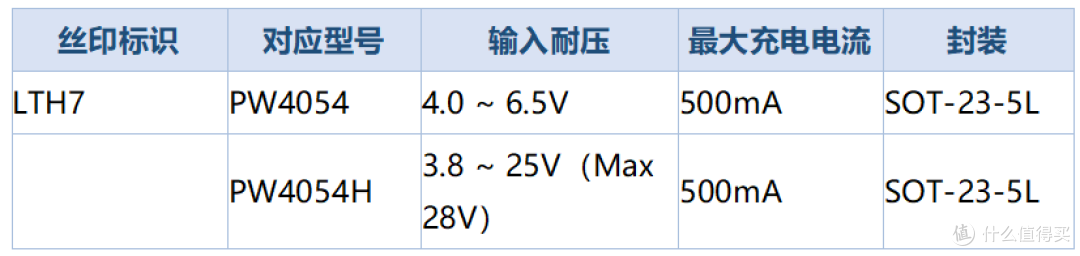

二、LTH7类充电芯片脚位与识别对照

SOT-23-5L 引脚定义（TOP VIEW）：1=CHRG（充电指示，漏极开路） / 2=GND / 3=BAT（电池端） / 4=VCC（输入电源） / 5=PROG（充电电流设定端）。两颗料脚位完全一致，PCB Layout 可通用。

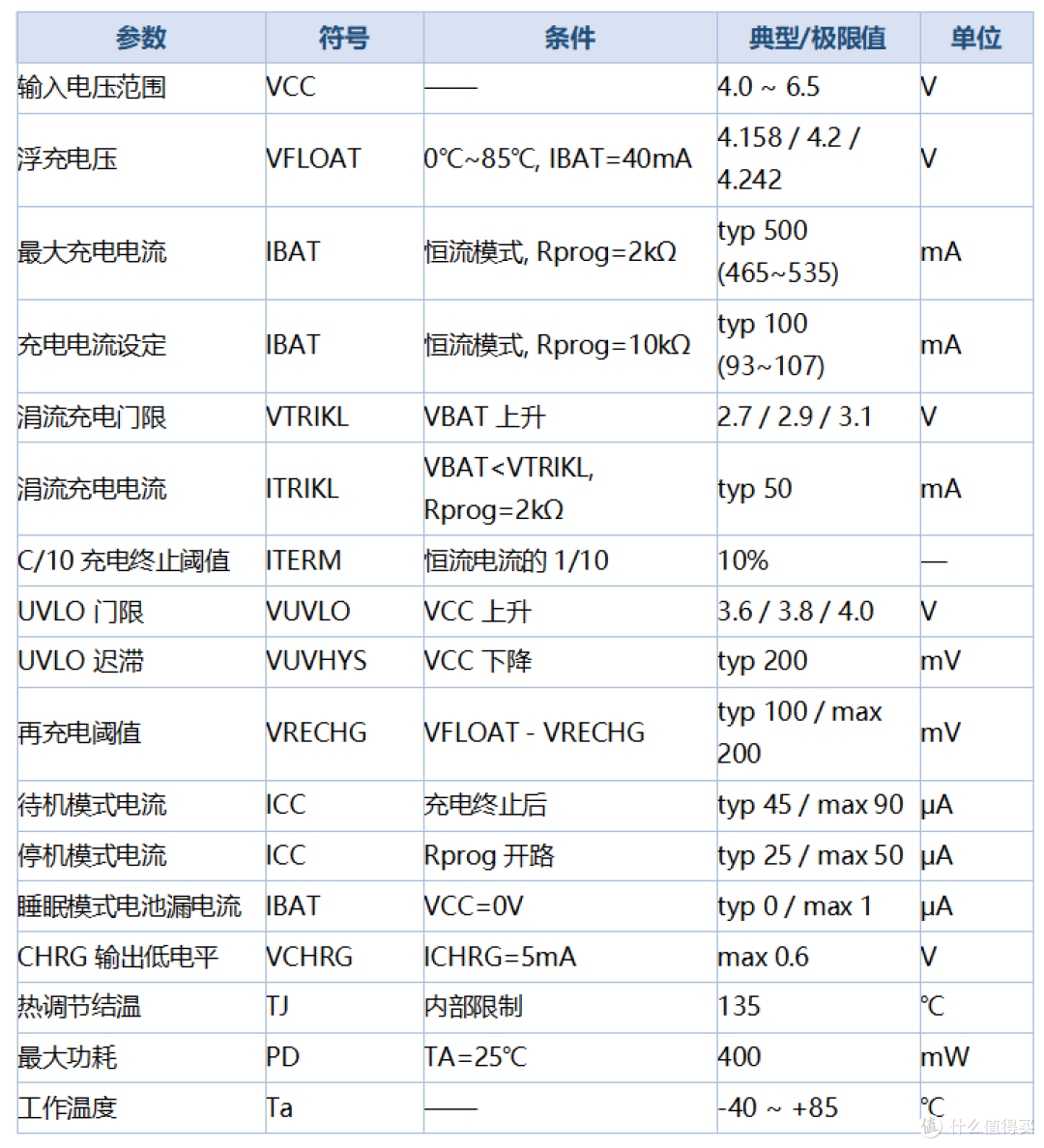

三、PW4054 核心参数（标准版）

PW4054 是一款单节锂离子电池恒流/恒压线性充电器，SOT23-5L 封装，无需外接检测电阻和隔离二极管，充电电压固定 4.2V±1%，最大充电电流可通过 Rprog 电阻编程至 500mA。

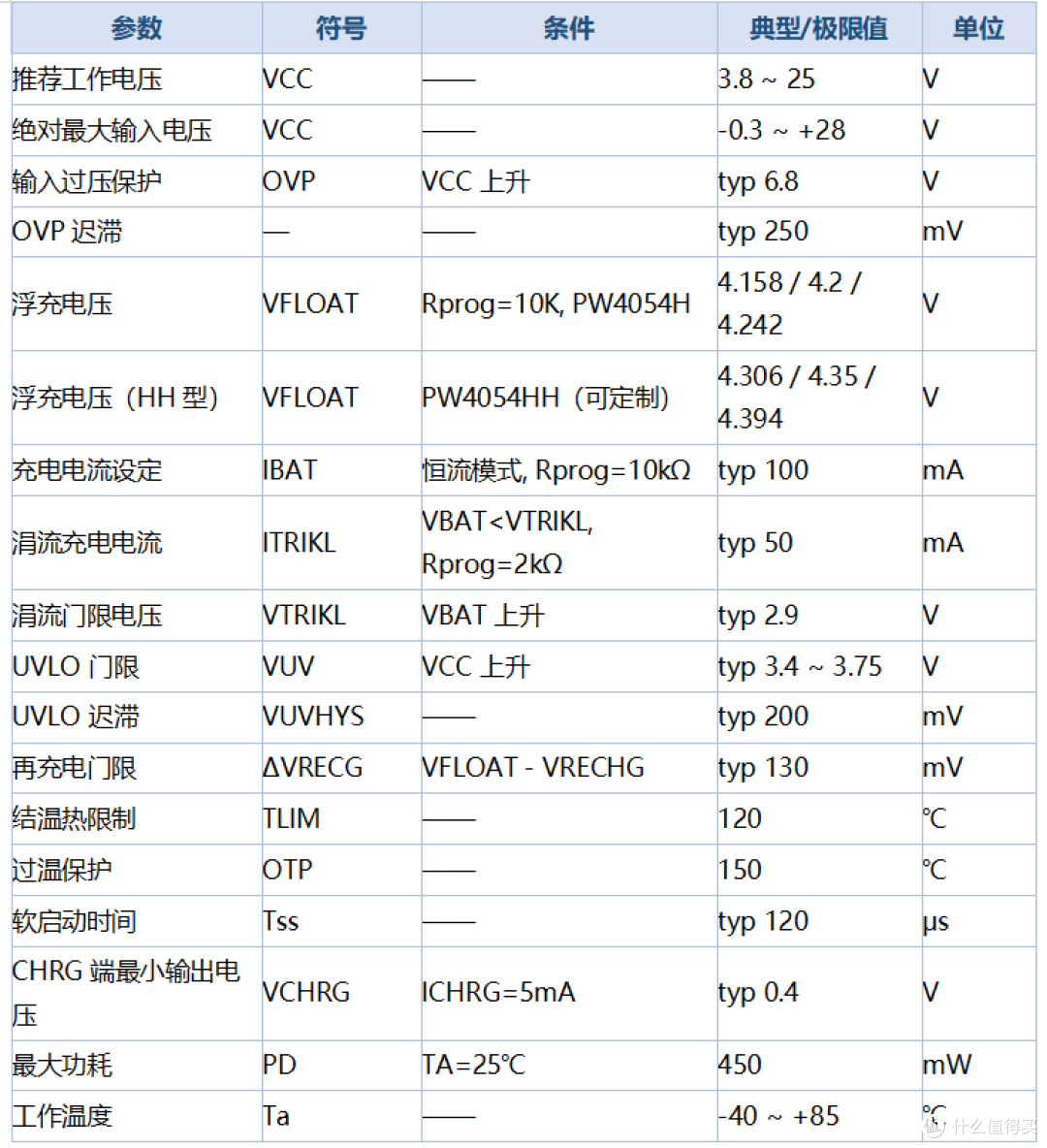

四、PW4054H 核心参数（高耐压 500mA 版）

PW4054H 是 PW4054 的高耐压升级版，输入耐压达 28V、内置 6.8V OVP 过压保护、电池反接保护、软启动等增强功能，最大充电电流 800mA（Rprog=1.25kΩ），特别适合车充、太阳能板、多输入宽压场景。

五、LTH7 兼容充电电路原理图详解

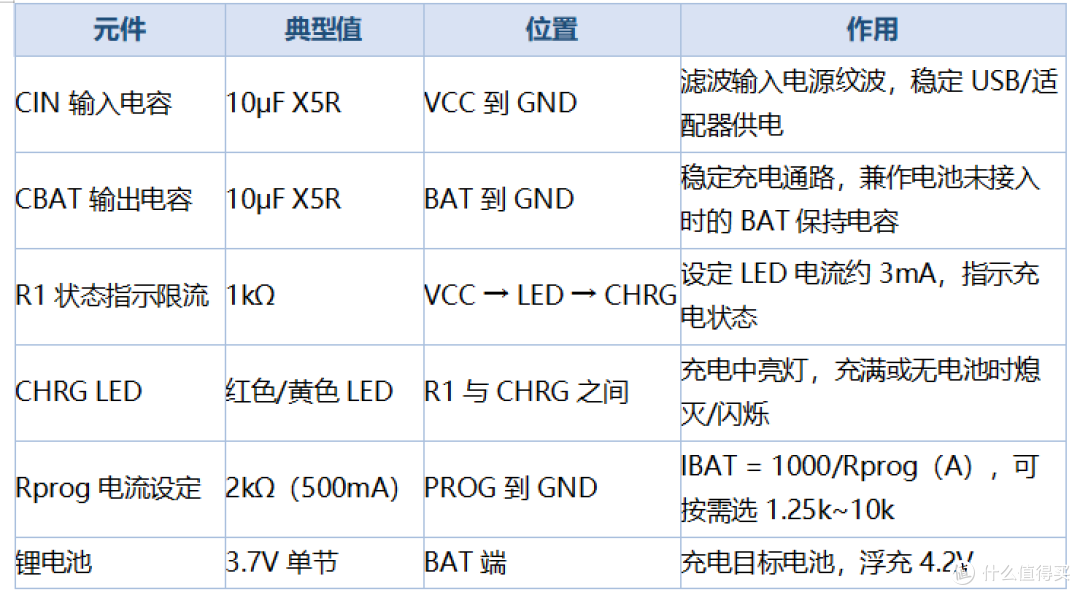

参考本文封面电路图。以 PW4054 为例，最小系统只需要 5 颗外围元件即可搭出完整的单节锂电池充电通路，PW4054H 电路完全一致，仅推荐输入电容改为 10μF 电解 + 10μF 陶瓷、串联 2~10Ω 限流电阻以吸收高压瞬变尖峰。

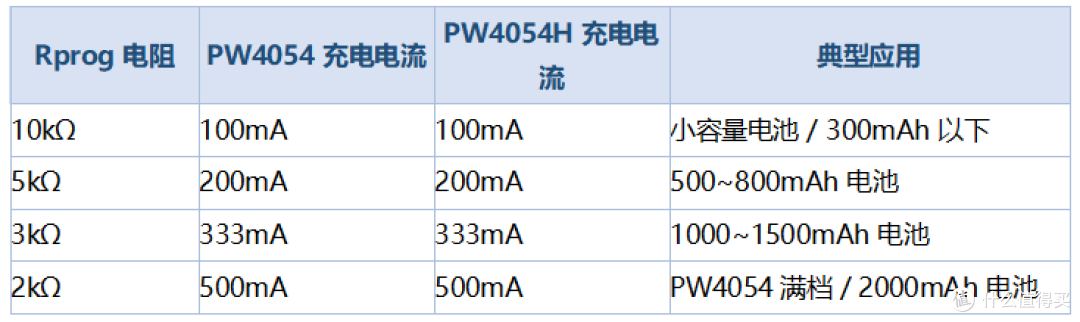

5.1  充电电流 Rprog 速算表

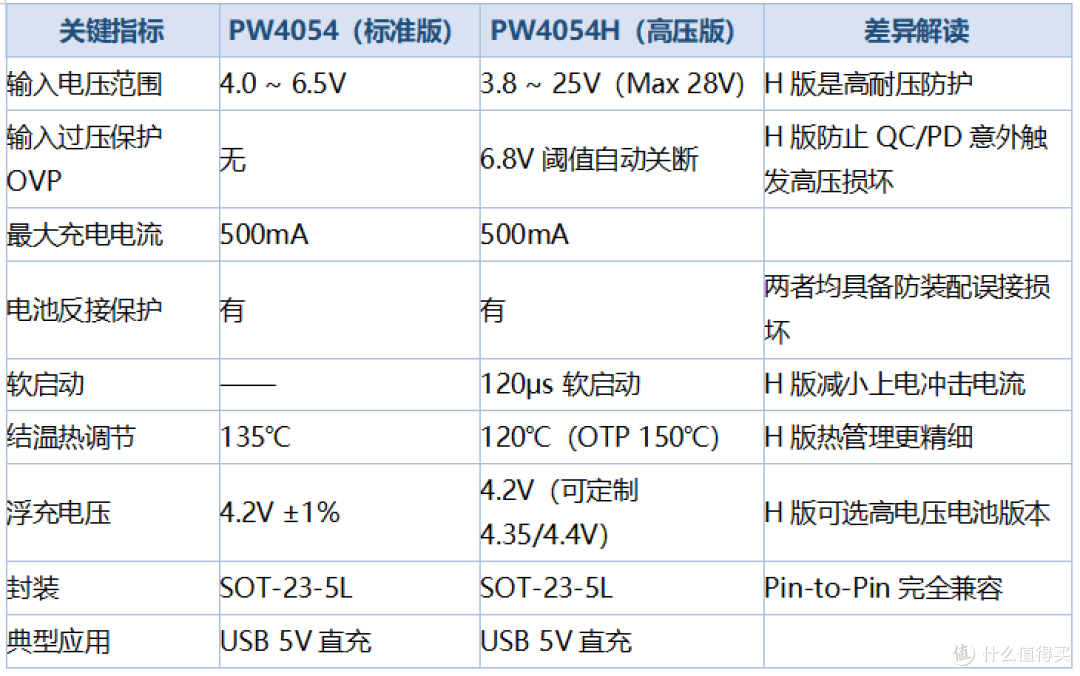

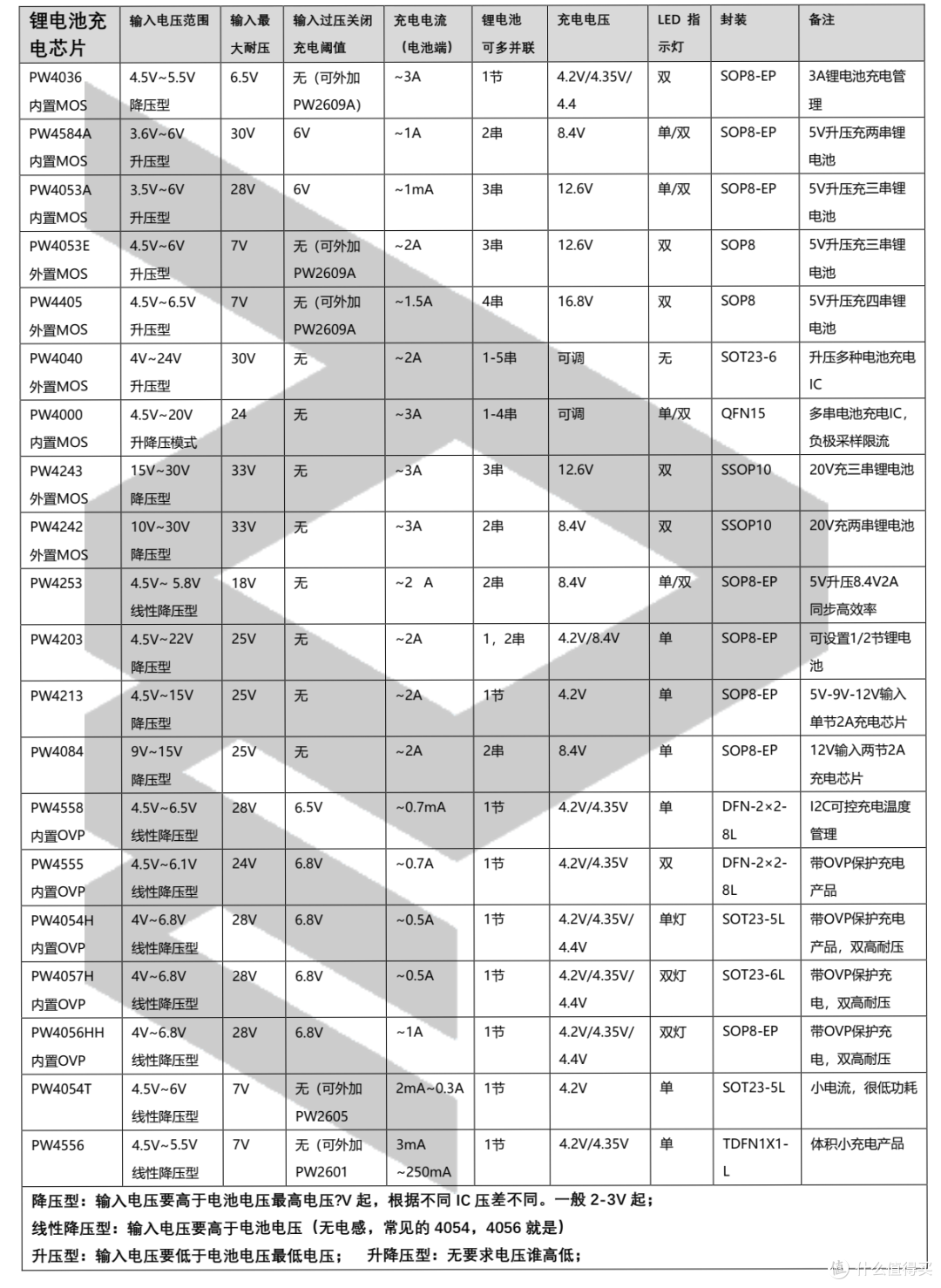

六、PW4054 与 PW4054H 差异化对比
