打开图纸文字全是问号？先别急着装字体：翻完全网CAD乱码帖才发现，「乱码」分4种，只有2种要装字体

同事发来一份图纸，双击打开，AutoCAD 开始连续弹窗：“缺少 SHX 文件”，让你指定替换的字体。你不知道该选哪个，一路回车，弹了五六个窗口之后图纸总算打开了，文字却全变成了问号。这种场面，CAD 用户几乎人人都经历过。一位遇到同样问题的小红书用户完全懵了，说不知道 SHX 是什么，系统要求找指定的替换文件，但根本不知道该选哪个。小红书这类提问最近一直在冒，用一篇知乎教程的话说，打开别人发的 CAD 图纸，经常就是文字全变成问号或者乱码，根本没法看。知乎遇到这种情况，多数人的第一反应是去找一份"CAD 字体大全 6000 种"，一次装完一了百了。但翻完知乎、小红书上几十个 CAD 乱码求助帖和教程帖之后，我发现了一件反直觉的事：大多数人装的字体都白装了。因为大家口中的"乱码"，其实是四种完全不同的问题，只有其中两种靠装字体能解决。先看对照表：

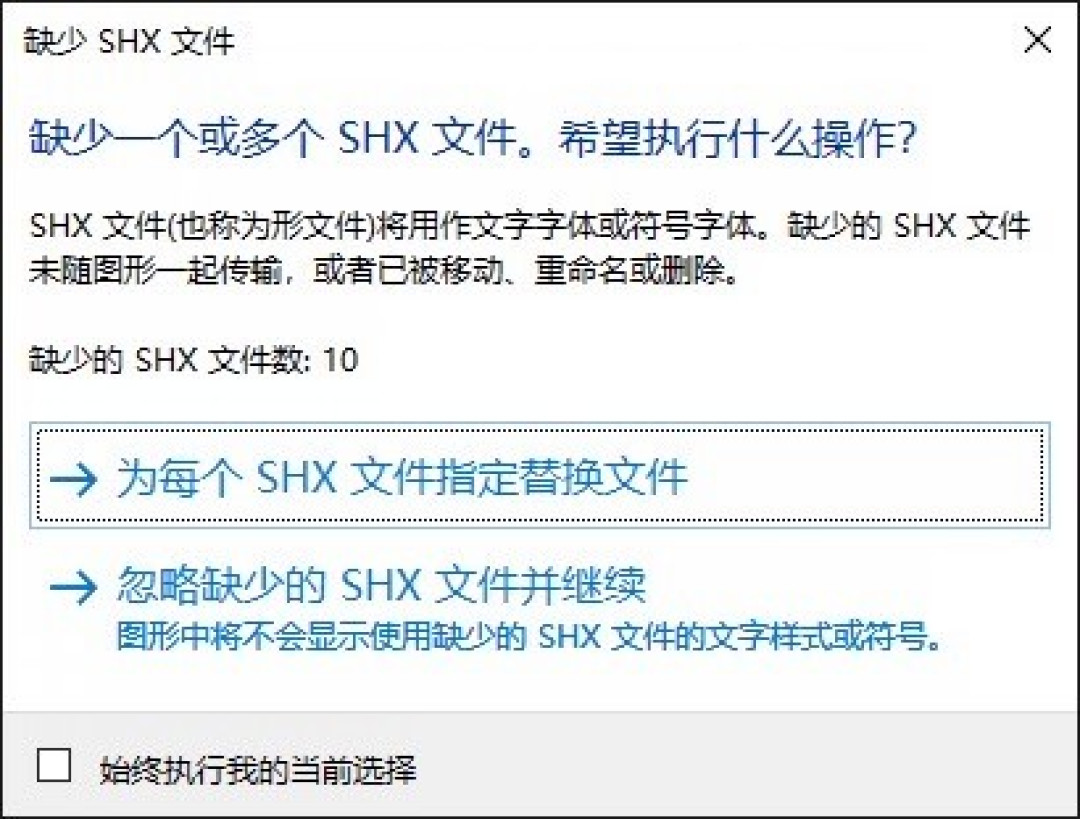

第一种：连续弹"缺少 SHX 文件"窗口

这是最显眼的一种。打开图纸时，AutoCAD 把缺的 .shx 字体名字列出来，要你逐个指定替换。有知乎作者形容过这种感受，不管是指定替换还是直接忽略，打开之后图纸显示多多少少都有问题，烦死人。知乎先补个背景：CAD 的字体分两类，一类是 .shx，AutoCAD 自家的形字体，体积小，老工程图里特别常见；另一类是 .ttf，就是 Windows 系统字体，比如宋体、仿宋。别人画图时用了一些你机器上没有的 SHX 字体，CAD 找不到，就只能弹窗问你要替换。

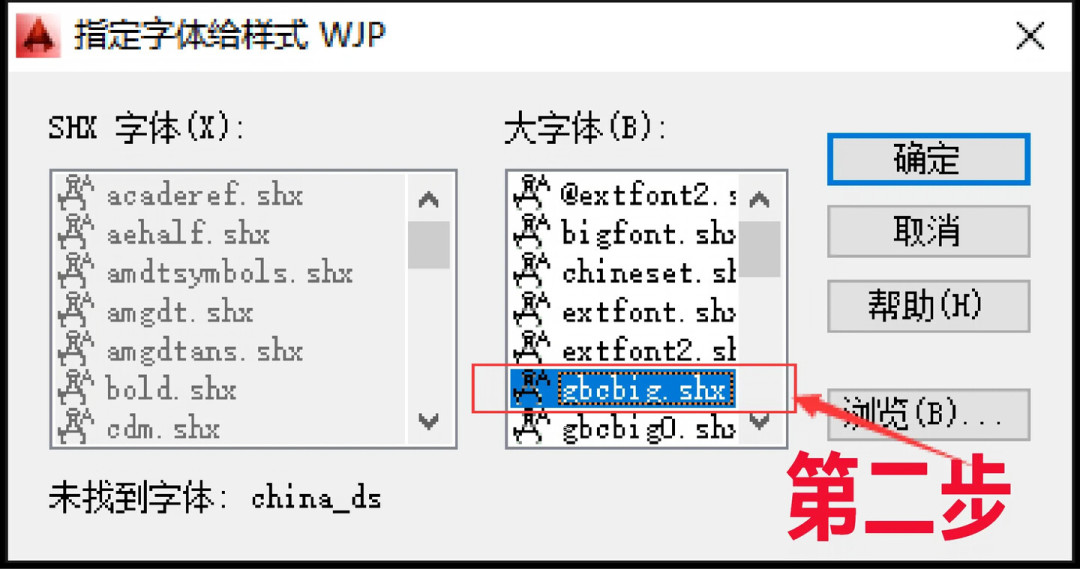

标准处理其实就两步，小红书上有作者总结过，第一步选择"为每个 SHX 文件指定替换文件"，第二步在字体下拉框里，把大字体换成 gbcbig.shx。小红书gbcbig.shx 是 CAD 自带的中文"大字体"，覆盖绝大多数常用汉字，选它之后，教程里的说法是大字体选择 gbcbig.shx，图纸即可正常显示。知乎

但有两个提醒。第一，gbcbig.shx 只是兜底不是万能，治本的办法是找发图方要一份他用到的字体，把 .shx 文件放进 CAD 安装目录的 Fonts 文件夹。第二，替换完有些图纸文字会挤在一起、位置偏离，那是新旧字体字宽不一致导致的宽度因子问题，不是缺字体，再装多少字体也救不了。小红书上就有帖子专门问这个问题，CAD 图纸文字挤在一起，位置也全部偏离？小红书这种要去文字样式里调宽度因子，方向别搞错。

第二种：不弹窗，文字直接变问号

图纸安安静静打开了，字却全是问号，一般是两种情况。

第一种是缺 TTF 字体，最典型的就是仿宋_GB2312。早年不少公文、设计院图纸爱用它，而新系统里只有"仿宋"，名字差一串字符，CAD 就认为是两种字体，直接渲染成问号。有小红书用户就发出过灵魂拷问，为什么我有这个字体还是显示问号。这就是典型的"字体在，但名字对不上"。

解法是把映射改对：在命令行输入 ST，回车，打开文字样式对话框。知乎找到显示问号的那个样式，把它的字体指到你机器上真正存在的字体，比如把仿宋_GB2312 改成仿宋，应用即可。

第二种情况更隐蔽：本来该弹窗，但你曾经勾过"不再显示"，或者不小心关掉了提示。想让它回来，路径是输入命令 OP，打开选项对话框，点击系统，点击隐藏消息设置，再勾选"缺少 shx 文件"。小红书弹窗回来之后，按第一种处理就行。

第三种：不是问号，是压根不成字的乱码

如果图纸里出现的不是问号，而是一堆完全看不懂的字符，那多半是编码问题。典型来源：网上买的素材包、非 CAD 软件转出来的 DXF、从海外发回来的图纸。有知乎用户就撞上了，在闲鱼上买了 CAD 素材，下载后用 CAD 打开显示全是乱码，不知道是文件本身有问题，还是自己缺字体或设置。知乎这一类的关键判断是：文件里的文字编码本身就坏了，信息到你手上之前就已经"坏掉"，装多少字体都救不回来。正确动作是找发图方，让对方确认编码后重新导出，或者干脆发原始 DWG。买来的素材出现这种情况，直接找卖家换，这是对方的问题，不是你的字体问题。

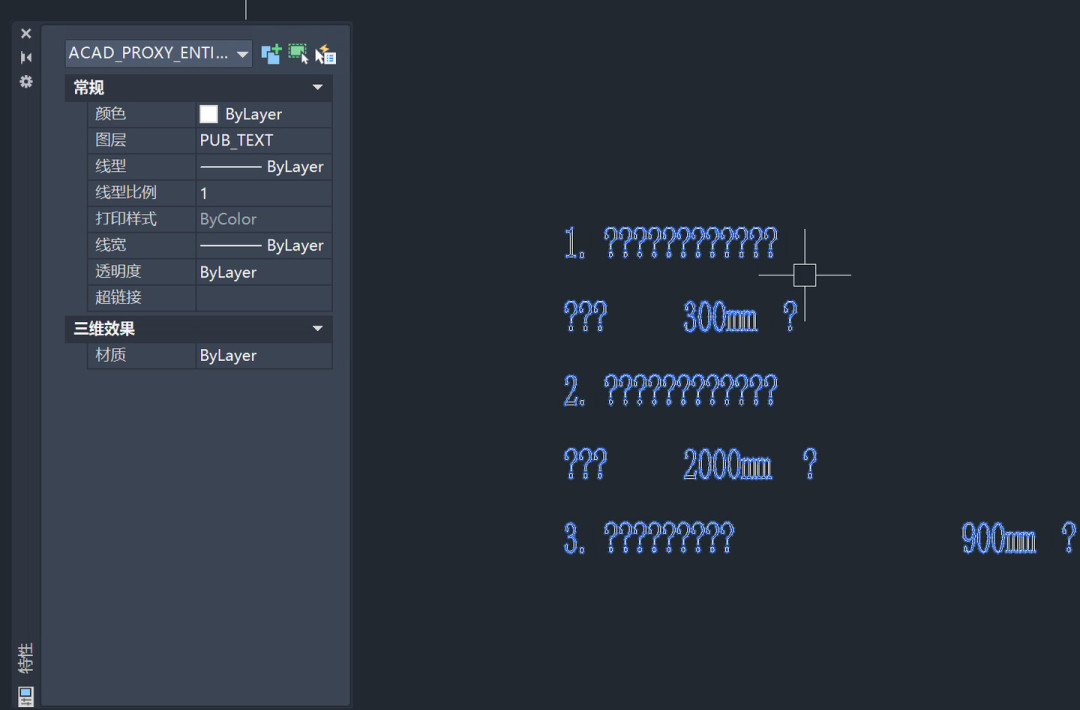

第四种：建筑图问号加方块，多半是天正实体

这是最容易被误诊的一种。国内大量建筑图是用天正建筑（以及天正结构、天正暖通等）在 AutoCAD 基础上画的，这些软件会在图纸里写入大量"自定义实体"，纯 AutoCAD 不认识，文字就变成问号、墙体变成方块。识别特征很明显：选中那些问号文字，看特性面板，这类对象的类型往往显示为 ACAD_PROXY_ENTITY。

小红书上有个现场案例很典型，之前用天正多行文字画的图，现在用天正打开变问号，但用浩辰看图打开反而能看到文字。小红书注意，这种情况和字体完全无关，装什么字体都是问号。

解决办法两个：一是装上与画图方匹配版本的天正（或对应天正专业软件）再打开；二是让发图方在天正里把图纸"整图导出"成纯 CAD 格式，也就是业内常说的 T3 导出，协作时这是最省心的做法。

两种容易混进来的"假乱码"

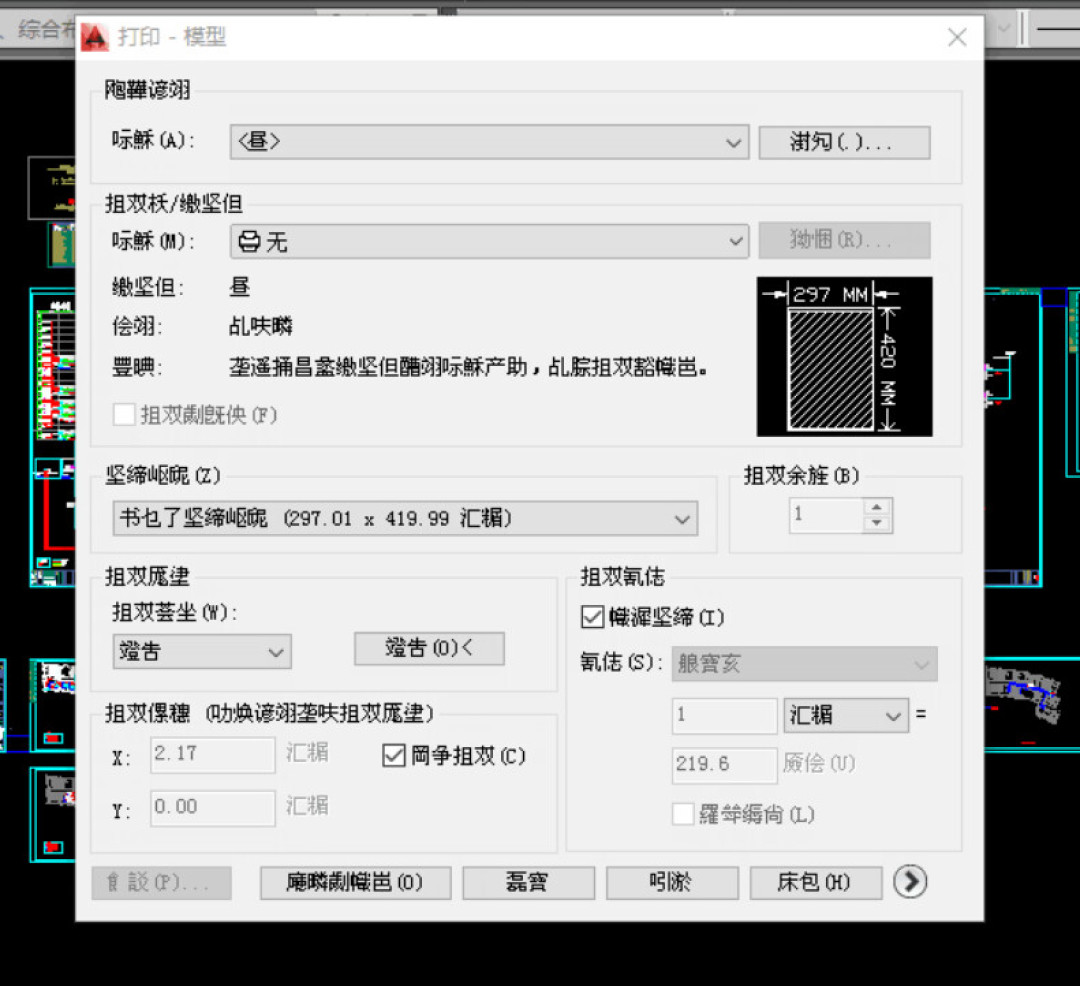

顺手把另外两个常被误当成图纸乱码的问题也说清楚。一种是屏幕上看着正常，一打印、一导出 PDF，字体就没了或变问号，这属于打印设置和字体映射的问题，要动的是打印配置，不是装字体。另一种是 CAD 自己的菜单、对话框、选项板都乱码，那是软件安装或系统区域设置的问题。小红书上有帖子专门讲这个，经常有人碰到选项板文字乱码，打开打印界面、标注样式界面，全是不认识的字。小红书这种重装软件、检查系统区域设置，比折腾字体有效得多。

为什么不推荐无脑塞"6000 字体库"

先说一个很多人的真实体验：字体塞了一堆，乱码照样没好。知乎上有回答总结得很直白，一打开全是问号、文字乱码、字体缺失，折腾半天装字体也没用。知乎不弄清乱码的原因，装字体就是碰运气。

而字体库教程的套路都差不多，在使用 CAD 打开图纸过程中，经常出现缺少字体、文件内容显示不全，其实很好解决，下载字体库，安装缺少的字体就可以轻松解决。知乎听起来很美好，但一次塞几千个字体，有三个代价：

1. 版权风险。SHX、TTF 字体各有版权方，动辄打包几千个字体传播的字体库，几乎必然包含未获分发授权的商业字体。自己本地装着装也许没事，装进公司电脑、用在商业项目里，是有风险的。

2. 同名覆盖。批量安装时，同名字体会覆盖你系统里原有的字体，本来能正常打开的图纸反而可能被打乱。

3. 利用率极低。每张图纸真正用到的字体就那几个，几千个字体绝大多数只是静静躺在硬盘里占空间。

字体库背后还有一条引流链。一篇小红书"字体免费领取"帖的评论区，三百多条评论几乎全是"求字体"，甚至有人直接留言已关，求一个字体库。小红书你需要的其实不是字体数量，而是判断出自己属于哪种乱码。另外提醒一句，搜这类教程时还会混进不少"快速看图"类软件的软文，打着"不用装字体，打开就能看"的旗号，注意分辨。

三件现在就能做的事

如果你是收图方（多数人是），按自己的行业备一个最小必备包，比 6000 字体库轻得多：

• 通用看图、机械：gbcbig.shx、hztxt.shx，加宋体、仿宋

• 建筑专业：再加匹配版本的天正系字体

• 结构专业：再加探索者结构的 tssdeng.shx、tssdchn.shx（钢筋符号字体）

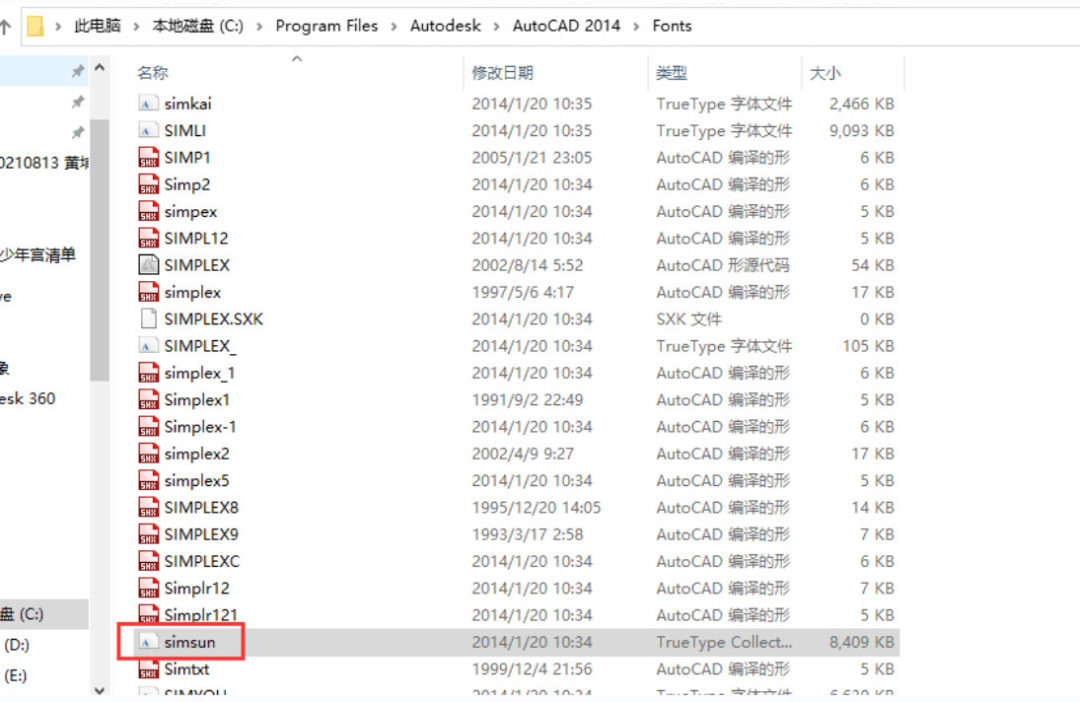

放置位置一个原则：.shx 放进 CAD 安装目录的 Fonts 文件夹，.ttf 直接安装到 Windows 系统字体里。字体库教程里那句经典操作可以直接照做，shx 字体，复制里面 6088 个 shx 字体，到 CAD 安装目录 Fonts 里面。知乎路径照搬即可，动手前建议先把原 Fonts 文件夹改名备份，出问题随时能还原。

如果你是发图方，两个习惯能省掉后续无数麻烦：发图前用 CAD 的"电子传递"（eTransmit）功能，把图纸、字体、外部参照打成一个包，对方再也不会弹一个窗口；天正图纸先做 T3 导出再发。如果是团队协作，统一一套文字样式规范——标注用什么字体、说明用什么字体——比囤任何字体库都有效。

写在最后

字体是图纸世界的方言，每个设计院说自己的话，每张老图纸都有自己的口音。下次遇到乱码，先别急着下载字体包，对着上面的表格看一眼：是弹窗、是问号、是乱码，还是方块？分清了症状，问题就解决了一半。
