前言

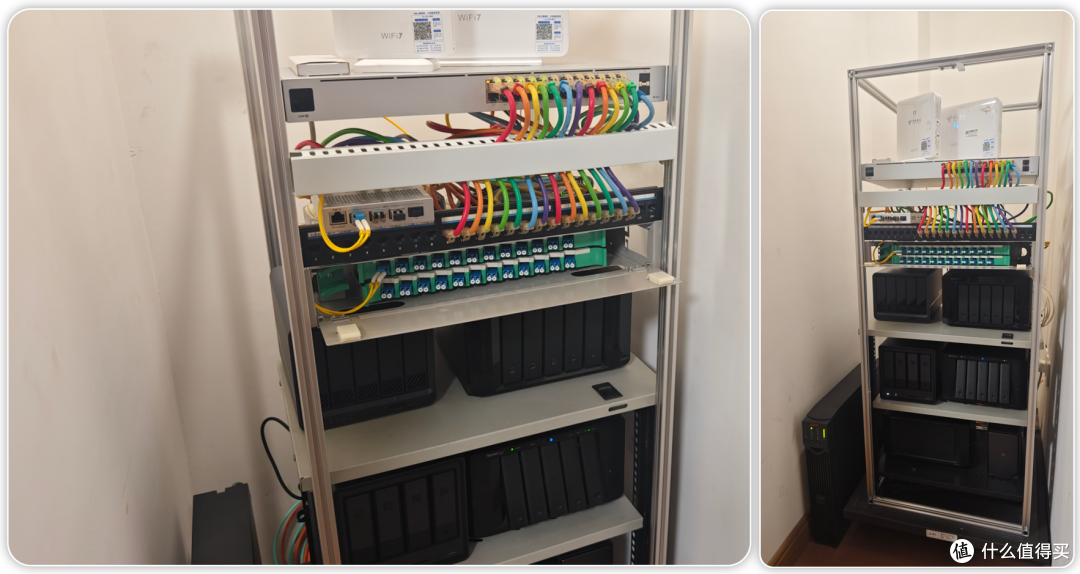

最近一年多的存储圈的行情，只能用疯癫来形容。 家里一共6台 NAS，插了一堆16T西数HC550企业机械盘，谁能想到现在全新16T硬盘直接飙到7249 元。手里这一柜子硬盘算下来，妥妥十几万的资产。不少朋友开玩笑问我是不是发财了，但只有玩 NAS 的人才懂：这堆不是理财产品，是无形的资产啊。

一、机械硬盘最怕什么？突然断电。

毫无预警的掉电，磁头来不及归位，轻则文件损坏、阵列降级，重则直接刮盘片，珍贵数据直接归零。十几万的盘组，一旦遭遇突发停电，损失根本扛不住。所以 UPS 必须安排，而且绝对不能选廉价后备式，在线式双变换 UPS 才是机房底线，纯正弦波输出，断电零切换，用着才安心。

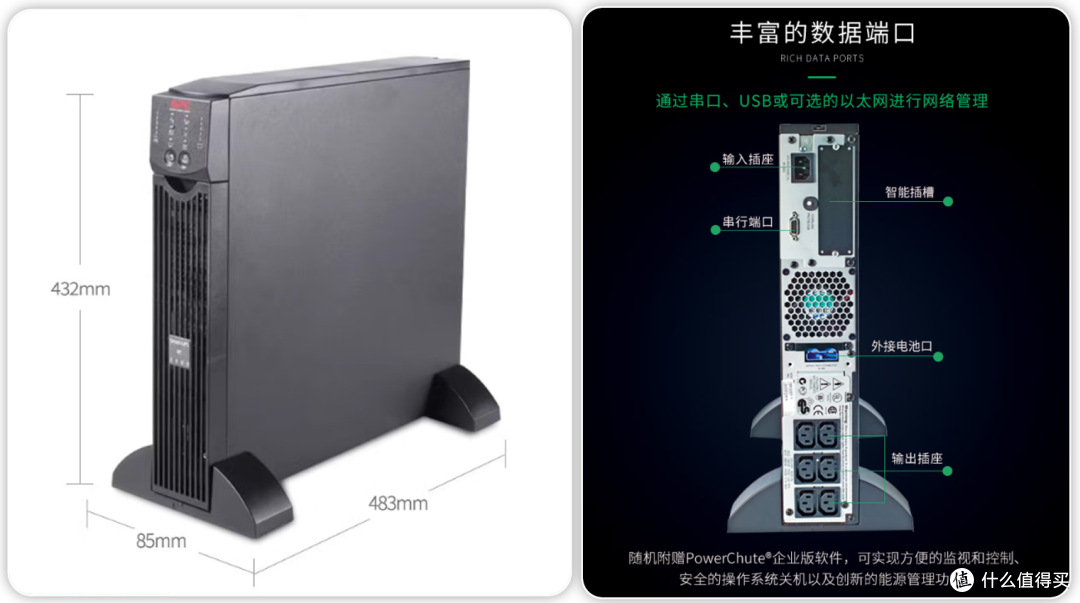

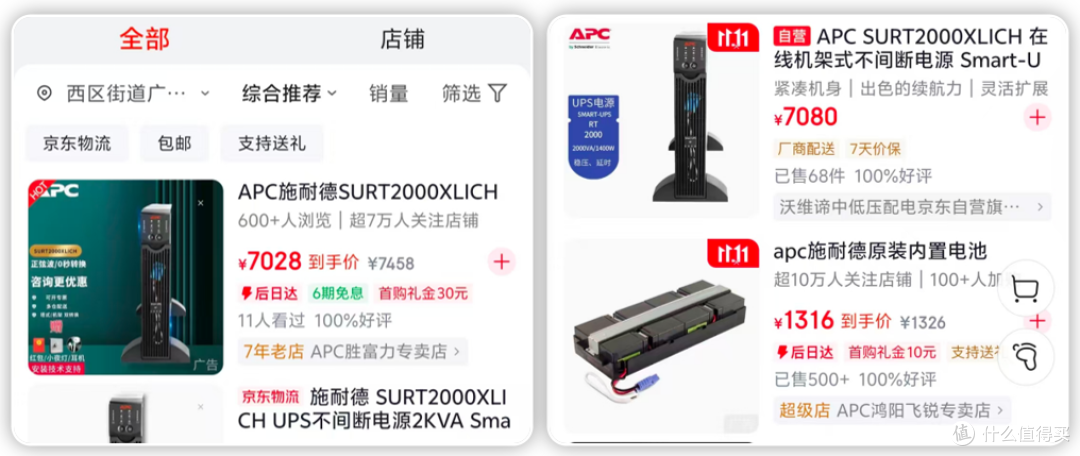

我看中的是APC 施耐德 Smart-UPS RT2000XLICH，而全新机的价格也是居高不下，京东自营全新整机要 7000+，原厂整套电池包单独购买也要 1300+，整套全新投入成本太高。

电气核心参数

• 容量：2000VA / 1400W（国内机型标称 1800W，硬件一致，固件版本差异）施耐德电气

• 拓扑：双变换在线式（0ms 切换，纯正弦波输出）

• 输入电压：220/230/240V 单相；电压工作窗口 160~280VAC，宽电压适应电网波动

• 输入频率：40~70Hz，自动识别 50/60Hz

• 输出电压：可配置 220V /230V /240V AC

• 输出波形：纯正弦波，THD 谐波失真＜3%

• 输出频率：跟随市电 50/60Hz，可手动微调 ±0.1Hz

• 峰值因数：3:1，适合硬盘这类冲击负载

• 满载效率：约 90%

• 旁路：内置静态旁路，故障时自动切市电直通，不中断后端供电

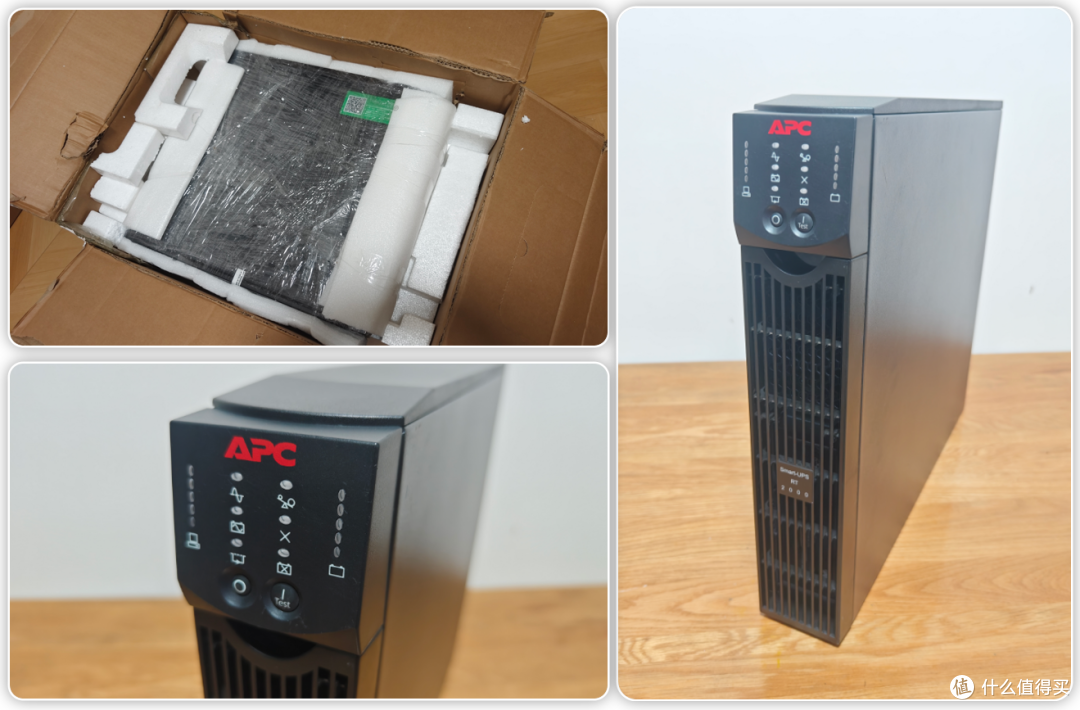

于是转战小黄鱼，蹲到95新裸机，到手 850 元（不带电池）；原厂配套 CSB 电池我单独拿下只花了 300 元，整体成本直接打骨折。

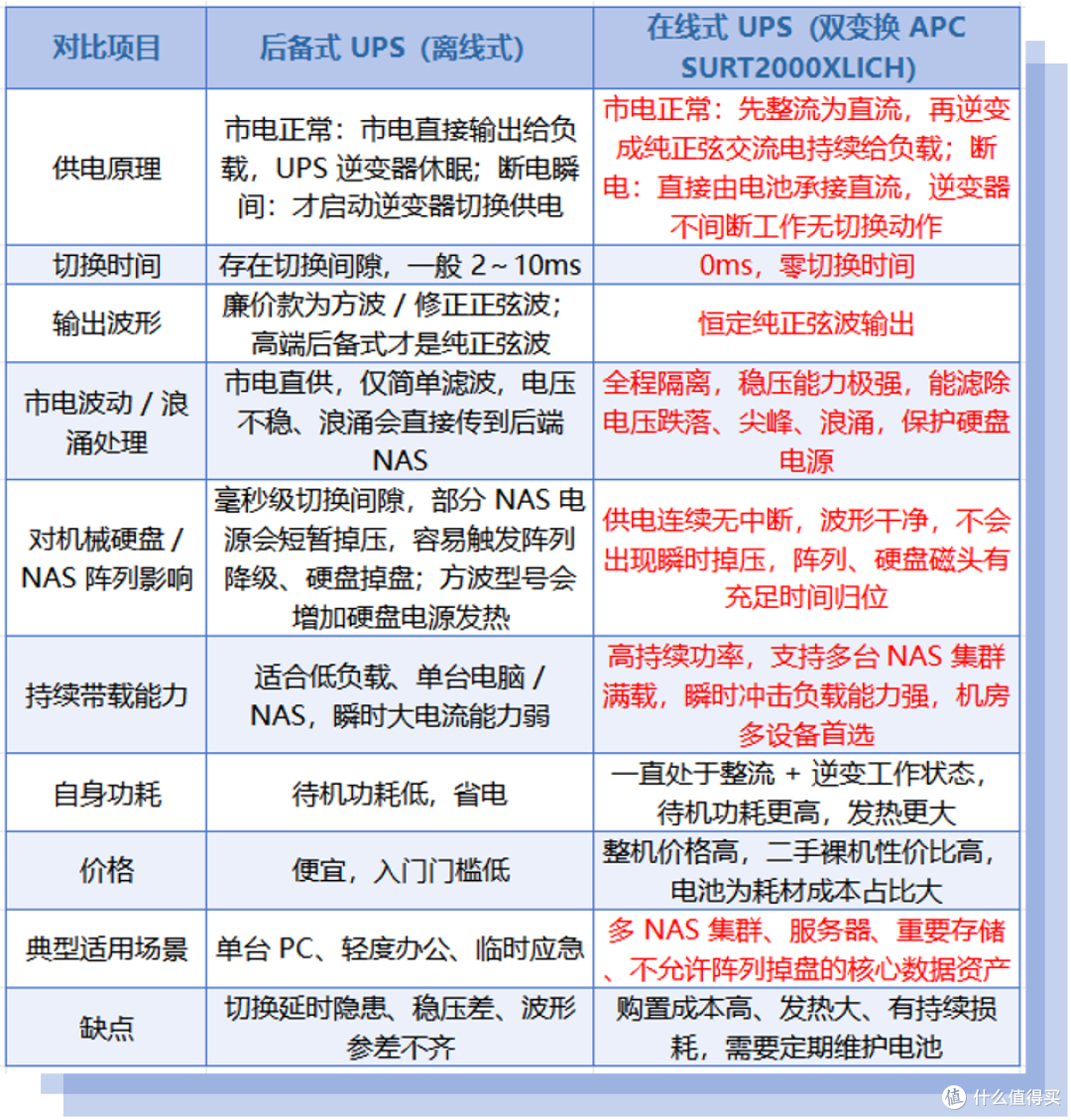

二、在线式UPS的优势

很多新手玩家会觉得，随便买个后备式 UPS 插上就能保护 NAS。这里必须划重点：后备式和双变换在线式 UPS，二者底层架构完全不一样，对多盘 NAS 阵列的保护能力差距巨大。

后备式 UPS，市电正常的时候市电直接直通给负载，逆变器处于休眠状态；只有断电瞬间，逆变器才会启动，存在 2~10ms 的切换间隙。廉价款输出还是方波或者修正正弦波，市电是直接供给后端设备，只有简单滤波，电压波动、电网浪涌会直接传递到 NAS 电源。它的优势是待机功耗低、价格便宜，适合单台 PC、轻度办公这种不重要的场景。但放在多机械硬盘 NAS 集群上风险很高：哪怕仅仅几毫秒的切换间隙，部分 NAS 电源就会出现瞬时掉压，很容易引发硬盘掉盘、RAID 阵列降级。

双变换在线式 UPS，最大的优势就是0ms 零切换。市电正常时，电流先整流变成直流电，再逆变成纯净的纯正弦交流电持续供给 NAS；一旦市电中断，只是供电来源从市电整流切换为电池直流，逆变器全程不间断运行，不存在任何切换动作。 除此之外在线式还有几大核心优点：

1. 全程电气隔离，稳压能力强，可以过滤电压跌落、尖峰、电网浪涌，保护 NAS 内置电源；

2. 恒定纯正弦波输出，波形干净，不会增加硬盘电源额外发热；

3. 持续带载能力强，瞬时冲击负载余量充足，适合多台 NAS 集群满载运行；

4. 供电连续无中断，不会出现瞬时掉压，给机械硬盘磁头充足的归位时间，最大程度避免阵列降级、盘片划伤。

当然在线式也不是完美方案，逆变器持续工作，待机功耗更高、发热更大，整机采购成本昂贵，电池属于消耗品，后期还要定期维护。但对于我这种十几万存储资产的机房来说，这些代价完全值得。

不是所有叫在线式的都一样，选购一定要认准双变换在线式，不要被 “在线互动式” 混淆，互动式依然有切换延时，介于两者中间，不适合大量机械盘阵列。

三、电池组装更换实操全过程

接下来就是电池更换重头戏，这台 SU RT2000XLICH 的电池仓在机器前部，整个操作流程一定要按顺序来，最核心禁忌：严禁正负极接反，一旦接反直接炸机，主板瞬间报废。

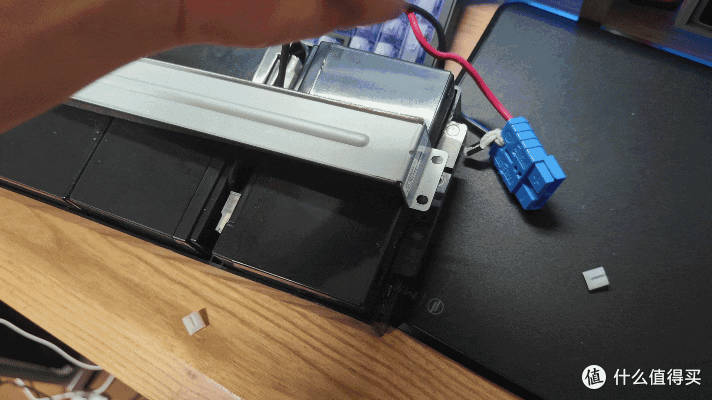

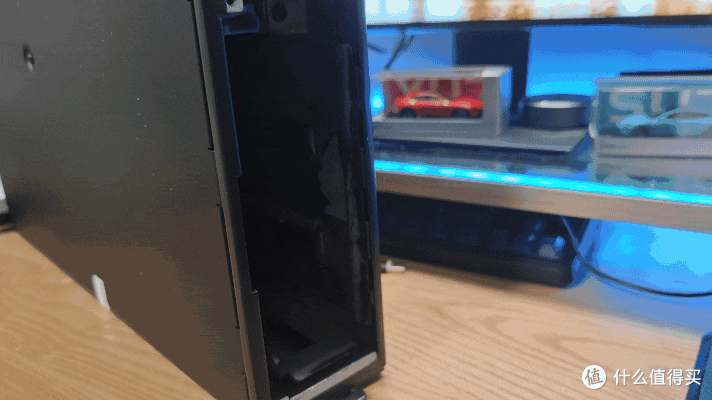

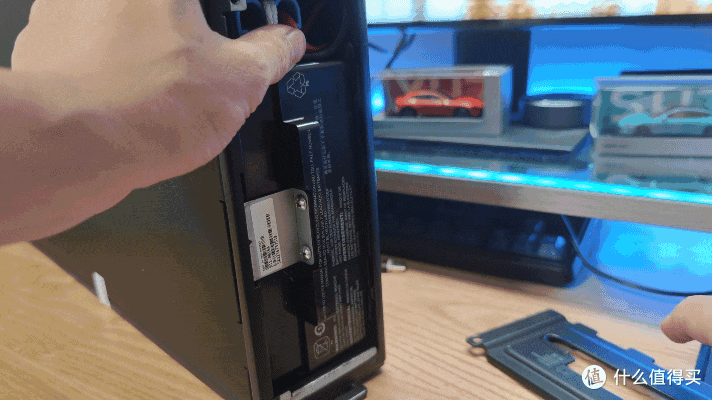

第一步：断电拆机面板。先把 UPS 市电输入电源线拔掉，确认整机完全断电，安全第一。松开前面板固定卡扣，轻轻向外取下 UPS 前面装饰面板，露出内部电池托盘。托盘是抽拉式结构，松开托盘固定螺丝，就能把整个电池托盘向外抽出来。

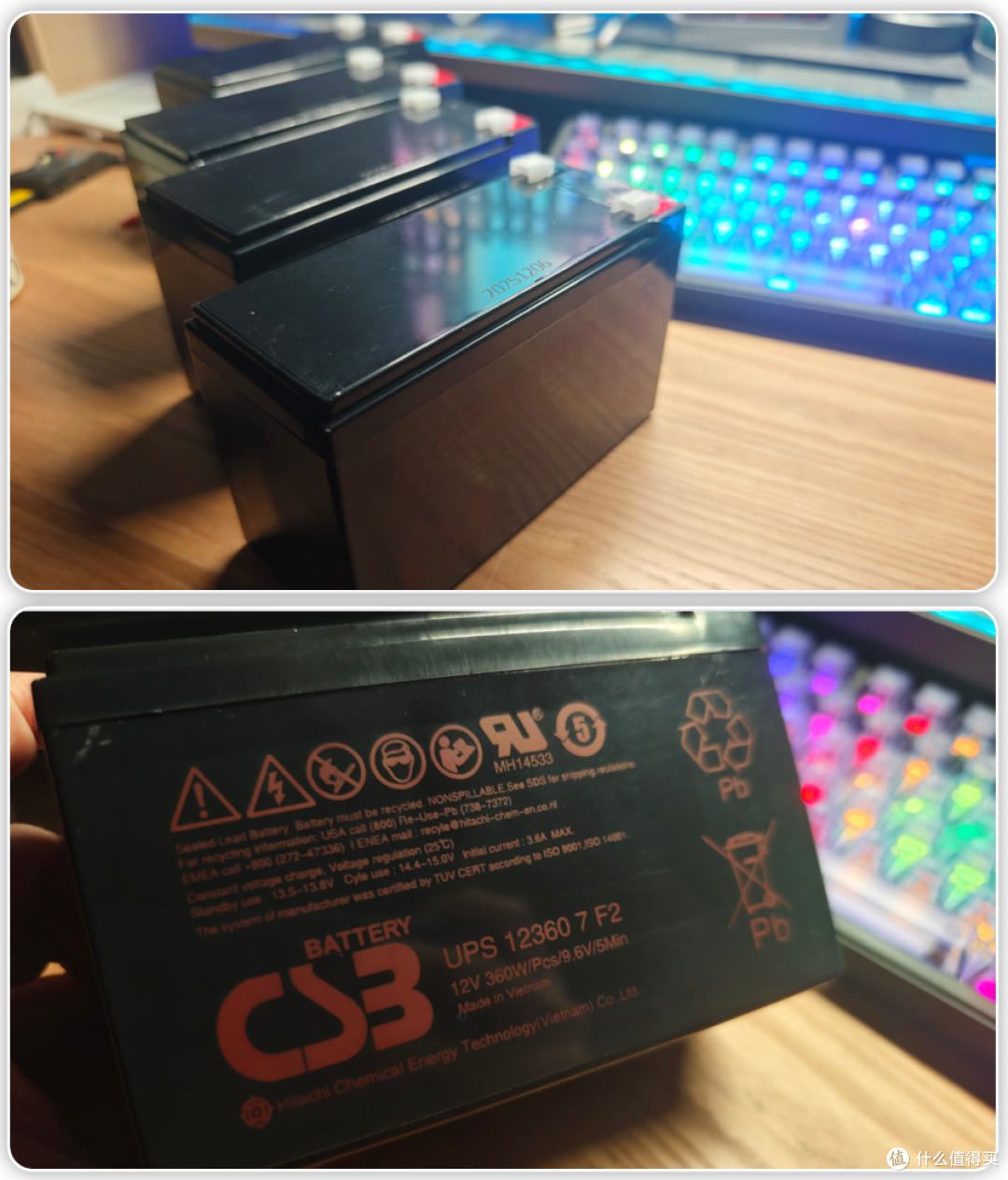

第二步：摆放4块CSB HR1234W 电池。把4颗12V9Ah高倍率蓄电池依次按原厂顺序摆放到托盘卡槽内。摆放时严格标记电池极性，串联顺序不能乱，正负极千万不能颠倒。4块电池首尾串联：第一块电池负极接第二块正极，第二块负极接第三块正极，最终留出一组总正、总负接线端对接 UPS 主机。

第三步：接线与预测试。使用机器原配的 UPS 专用高压直流连接线，按照串联逻辑接好电池端子。接线拧紧之后，先不要急着推回仓内。通电前先做电压测量，万用表测总输出直流电压，4块 12V 电池串联，正常空载电压大，用来确认串联无误、没有反接。确认电压读数正常，没有短路、虚接问题，才算接线合格。

第四步：固定电池，装回托盘。电压检测没问题之后，把电池压紧固定螺丝与卡扣全部锁紧，防止电池在托盘内晃动、震动造成接线松脱。松动接线是很大安全隐患。固定稳妥后，平稳把整个电池托盘缓慢推入 UPS 电池仓内部，锁紧托盘固定螺丝，装回前面板并扣紧卡扣。

第五步：后端负载布线。这台 RT2000XLICH 自带 6 个电源输出口。我机房是 8 台 NAS 集群，设备数量多，直接使用 PDU 机柜排插做扩展，搭配适配的电源转接头，将 PDU 接入 UPS 输出口。通过 PDU 统一给所有 NAS 供电，方便集中管理电源、查看功耗。

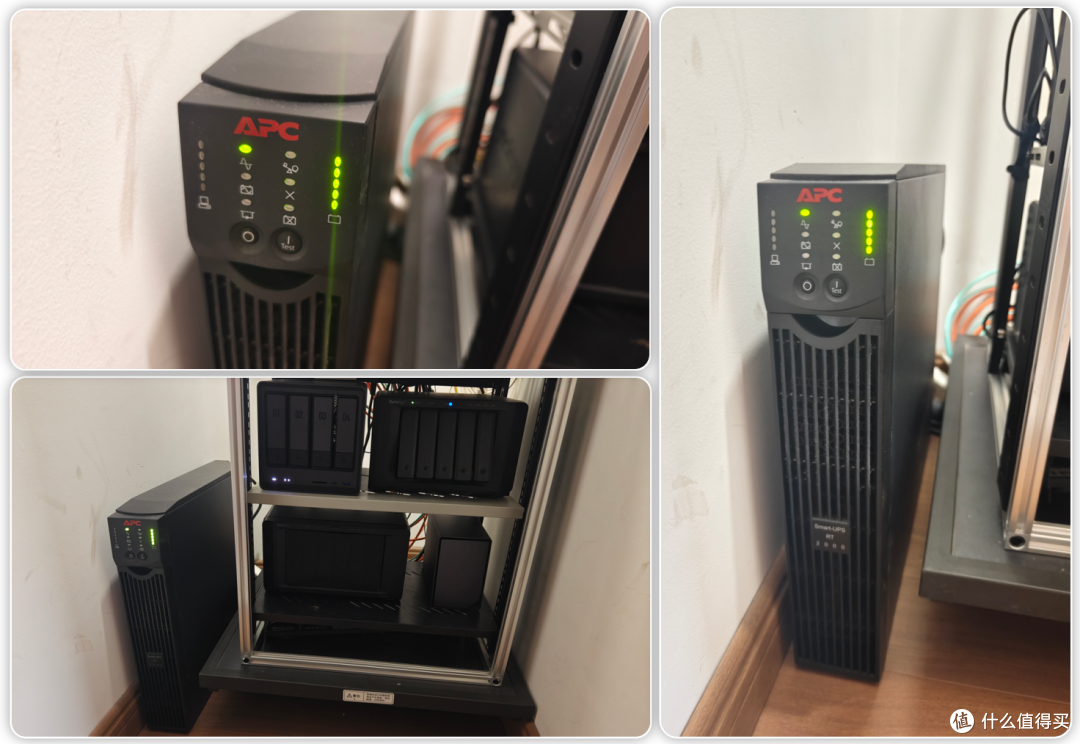

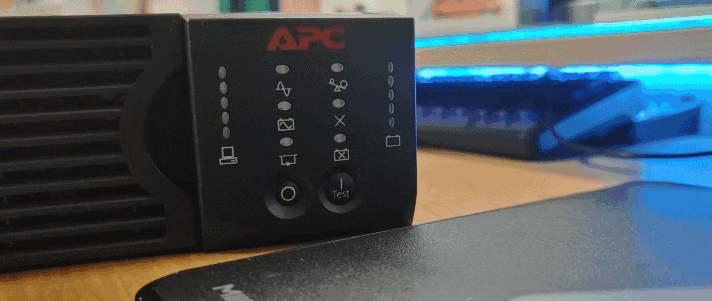

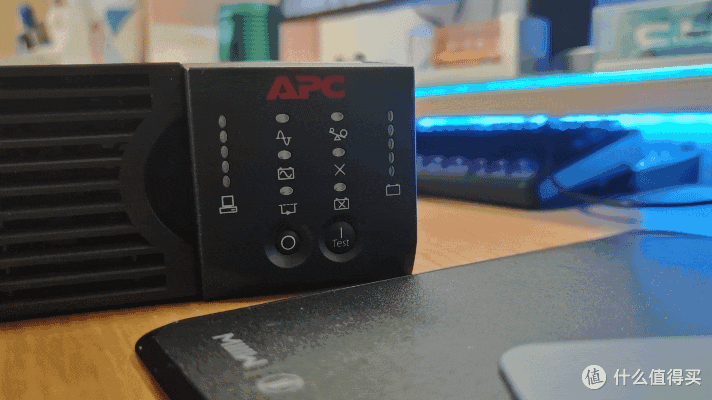

第六步：上电自检。接上市电，开机，等待 UPS 完成开机自检流程。观察 UPS 面板指示灯，确认无电池故障告警，进入正常在线工作模式。后面还会做模拟断电测试，验证电池带载能力，检查断电之后 8 台 NAS 能否持续稳定运行，触发系统断电告警自动关机。

高倍率电池避坑提醒 很多人淘二手 UPS 图省钱，随便找市面上便宜的 12V9Ah 监控电池代替原厂 CSB，这里就是最大隐形坑。看着参数表面都是12V 9Ah，但放电能力天差地别。普通后备电池设计是慢慢小电流放电，比如监控摄像头一晚上低功耗运行。而在线式 UPS 断电一瞬间，需要拉出很大的瞬时功率，带动 8 台 NAS 同时运行。

普通低倍率电池内阻大，瞬时大电流一拉，电压直接暴跌，UPS 会误判电池损坏，直接切断输出，等于你的 UPS 完全失效，十几万硬盘资产等于裸奔。 CSB HR1234W 这种高倍率铅酸，专门针对 UPS 瞬时大功率输出设计，低内阻、强脉冲放电能力，断电瞬间可以稳定输出足够电流，支撑双变换逆变器持续工作，保证所有 NAS 不掉盘，给机械硬盘争取磁头归位时间。

后记

这次修复在线式UPS APC RT2000XLICH，本质不是单纯捡垃圾省钱，而是为十几万的存储资产补齐断电防护的最后一块短板。很多 NAS 玩家总觉得后备式 UPS 够用，直到真遇上停电、阵列掉盘才追悔莫及。

二手设备有风险，裸机挑选、电池选型、接线操作每一步都不能马虎，严禁不懂电路直接上手，高压直流操作存在安全隐患，新手不要盲目复刻。高倍率电池不能随便用普通监控电池替代，容量相同不代表性能一致。

硬盘价格居高不下，数据远比硬件值钱。花一千出头的成本，换来断电时稳定的零切换供电、安全关机的缓冲窗口，守住多年积累的数据，这笔投资远比想象中划算。

机房防护没有一劳永逸，后续定期监测电池内阻与浮充电压，提前预判电池老化，才能持续保护整套 NAS 阵列。
