电路板维修“四诊法”:望闻听测的逻辑闭环
在电子维修领域,面对故障板盲目通电往往会导致二次损坏,建立严谨的“望、闻、听、测”诊断逻辑是修复工作的核心。这一流程要求技术人员通过外观观察、气味识别、声响分析及数据测试四个维度,逐步收敛故障范围,从而在确保安全的前提下定位问题根源。

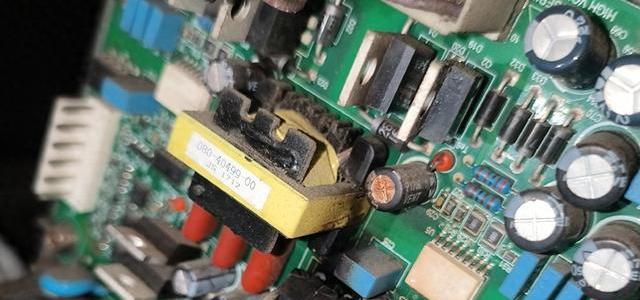

01望:外观检查与参照对比
初步接触故障板时,应优先进行静态外观检查,而非立即上电。通过多角度拍摄记录板卡状态,并与良品板进行比对,可以发现细微的物理损伤。例如,电容顶部若出现微微凸起,往往预示着电解液泄漏风险;而贴片电阻表面出现的细白纹,若无法擦除,通常是过压炸裂后的“皮肤纹”特征。
02闻:气味特征与故障定位
气味与故障类型对应关系
酸味
电解液泄漏迹象
- 提示电容发生漏液
- 需及时使用异丙醇清洁,防止焊点氧化发绿
- 漏液可能腐蚀底部铜线,造成隐蔽断路
焦糊味
严重过热或短路
- 通常指向MOS管或电源IC炸裂
- 预示底部线路可能已烧毁
- 需重点检查功率回路
甜腻塑料味
绝缘材料过热
- 变压器或连接器已达临界温度
- 虽无明火或焦炭,但存在软化短路风险
- 需排查负载过重或散热不良
03听:异常声响与频谱分析
听觉诊断不仅依靠人耳,还可借助频谱分析工具辅助判断。正常板子启动时可能存在特定频率的背景声,而故障板往往会伴随异常啸叫。例如,通过录音分析发现,正常板启动时存在3.2kHz的频率特征,而故障板则出现高达4.7kHz的尖峰,经查这是由于DC-DC电感饱和导致。
- 缓升电压测试
配合限流设置(如300mA),从0V缓慢升压,监听是否有“咔”声等异响。 - 啸叫定位
若听到啸叫,需区分是电感啸叫还是晶振响,常伴随纹波电压过高。 - 负载驱动验证
听到异响即刻停机,检测驱动电压是否因负载过重而跌落。
04测:安全流程与数据闭环
测试环节是验证假设的关键,必须遵循严格的操作规范以避免引入干扰或误判。使用示波器时应避免使用过长的接地线,以防测出虚假振荡信号;在更换元件前,应先测量电源对地电阻,若阻值过低(如小于70Ω)则需停止操作以防短路。此外,数据记录需包含测试条件,如探头接地方式(弹簧地线 vs 长地线)、负载状态及环境温度,确保数据的可复现性。
| 测试项目 | 操作细节与判定标准 | 注意事项 |
|---|---|---|
| 电源对地电阻 | 阻值低于70Ω视为异常,应立即停止通电 | 防止电源短路扩大故障范围 |
| 二极管压降测试 | 正向压降若仅0.2V(正常应为0.55V左右),提示前置电阻虚焊 | 避免误判IC损坏,优先检查焊接 |
| VI曲线扫描 | 对比曲线拐点,若异常需先排查供电与复位电路 | 不要急于更换MCU,先排除外围电路干扰 |
| 纹波电压测试 | 需注明探头接地方式,换用弹簧地线可大幅降低读数误差 | 未标注条件的数据不具备参考价值 |
关键测试指标与操作规范
综上所述,虽然AI图像识别、电化学传感器及声纹算法等现代技术能够辅助发现电容鼓包、气体浓度和啸叫类型,但在识别焊盘微裂、区分故障逻辑及划定安全边界等方面,仍需依赖技术人员的经验判断。将望、闻、听、测四步有机结合,并建立完整的故障档案,是提升维修效率与准确性的根本途径。
