缘由

4年前初入本站张大妈,被种草购入了一把飞利浦电动牙刷HX9322(白钻无玻璃充电杯款)

此牙刷一直服役至今,倒也是算优秀了,只是目前续航有了明显缩短,现在充满一次电能用8,9天,自从续航明显缩短后也就产生了更换电池的念头。

了解到此牙刷内置电池为14500锂电电芯,此电芯同时也用在多款飞利浦的电动牙刷上,14500电芯尺寸与5号电池大小基本一致,写到这里,感觉此文像是要写给飞利浦电动牙刷换电池似的,然鹅并不是,此文写的是用14500电芯替代5号电池。(牙刷的电池后续抽空再换吧)

po主平时身边有2款设备都要用到5号电池:一款飞利浦的剃须刀HQ136 & 一款松下冲牙器DJ10

剃须刀是11年购于京东,使用8年有余,成古董了,但此剃须刀依旧好用,一直用到现在还未曾换过刀头(飞利浦刀头的质量真心赞一个),之前一直用的普通的南孚电池,剃须刀使用频率基本每天一次,一对南孚电池可以用很久(没有一年也有10个月),后来换了亚马逊倍思镍氢充电电池,但镍氢电池单节电压是1.2V,低于普通干电池的1.5V,所以使用时感到动力明显不如南孚的;

冲牙器是去年在天猫入的,冲牙器使用频率一天大概3次左右,电池十天半个月就需要更换,1.2V的镍氢电池同样在冲牙器上也是感到动力不太足,所以接下来就开始折腾吧。

↑ 亚马逊倍思镍氢充电电池,单节电压1.2V 容量2000mAh↑ 亚马逊倍思镍氢充电电池,单节电压1.2V 容量2000mAh

14500电芯

        本次选用的是大法家(SONY)的14500电芯,标称电压3.6V,标称容量680mAh,由于此电芯的正极是平头,如果直接替代5号电池,可能在某些设备的电池仓中无法与电池仓的正极正常接触,所以我这里在电芯的正极处,用烙铁加焊了个凸起的锡点,就变成类似普通5号电池正极处的尖头了。

↑ 左边是原始平头,右边是用烙铁加锡后的尖头↑ 左边是原始平头,右边是用烙铁加锡后的尖头

↑ 此尖头加焊很nice <( ̄︶ ̄)>↑ 此尖头加焊很nice <( ̄︶ ̄)>

↑ 看,手动优秀尖头  <( ̄ˇ ̄)/↑ 看,手动优秀尖头  <( ̄ˇ ̄)/

DIY电池充电器

        关于电池充电器,这里选用的是TP4056方案的锂电池充电板 + 一个单节5号电池仓,此次用的这个充电模块上还带有电池过放保护(靠近B+ B-的那两颗IC),这里只用来充电所以电池过放保护的功能也用不上。PS. 4056充电板和电池仓均购于万能的某宝,包邮后都相当的白菜ヾ(*´▽‘*)ノ

↑ TP4056充电板↑ TP4056充电板

拿到充电板后发现4056是深圳市富满电子TC4056,而非南京拓微TP4056,在网上查了下看到有网友反应说TC没有TP的稳,刚好身边有找到TP4056,索性就把原带的TC4056换成了TP4056。

↑ 上图可以看到此充电板用的是深圳市富满电子TC4056↑ 上图可以看到此充电板用的是深圳市富满电子TC4056

↑ 替换用的南京拓微TP4056↑ 替换用的南京拓微TP4056

下面关于此4056充电模块的相关结介绍(图摘自商品展示的网页,侵删)

我的5号电池替代方案--14500电芯及相应充电设备+降压占位桶DIY

买回来的板子默认充电电流为1A,根据使用说明,充电电流最好是电池容量的0.37倍,本次用的电芯容量为680mAh,所以相应的充电电流应约为250mA,参考电流调节表,把可编程电阻换成5K大小即可

我的5号电池替代方案--14500电芯及相应充电设备+降压占位桶DIY

我的5号电池替代方案--14500电芯及相应充电设备+降压占位桶DIY

↑ 电池仓与充电板↑ 电池仓与充电板

此次一共做了2个电池充电器,对于充电板与电池仓的合体分别尝试了2种方案,一个用美工刀把电池仓的底板削去一部分,另一个用锉刀把底壳磨掉了一部分,这样目的都是为了不让充电板和电池仓合体时显得比较突兀。第一种方案操作起来比较容易,第二种相对来说就有点费时费力了,回想起来我当时选择打磨也是属于吃饱了撑着 Σ( ° △ °|||)︴

↑ 削除方案,用美工刀削起来挺容易↑ 削除方案,用美工刀削起来挺容易

↑ 底板部分掏空正面↑ 底板部分掏空正面

↑ 打磨方案,费时费力,打磨的深度与充电板PCB厚度差不多↑ 打磨方案,费时费力,打磨的深度与充电板PCB厚度差不多

↑ 合体,电池仓和充电板的宽度也刚刚好,nice.↑ 合体,电池仓和充电板的宽度也刚刚好,nice.

电池仓的两条线走电池仓的内部焊接在充电板上,在电池仓和电池板接触的部位涂上AB胶粘牢

↑ DIY好的2个充电器成品↑ DIY好的2个充电器成品

↑ 成品充电器底部展示↑ 成品充电器底部展示

↑ 顶端的micro USB充电输入口↑ 顶端的micro USB充电输入口

电池反接保护

        关于电池反接保护,4056充电板本身不带电池反接保护,但电池仓的正极端有个防呆凸起,当电池反接时,由于电池的负极端整块是平的,所以电池的负极会被电池仓正极处的凸起挡住无法与之正常相接,比起那种用电路设计防反接的方案,简直非常优秀有木有ヾ(o◕∀◕)ノヾ。

我的5号电池替代方案--14500电芯及相应充电设备+降压占位桶DIY

↑ 上图是当电池反接时,电池仓的防呆凸起阻挡了电池与触电的接触↑ 上图是当电池反接时,电池仓的防呆凸起阻挡了电池与触电的接触

上电、充电演示

↑ 上电,空载通电时或者电池充满时蓝色LED会亮起,灯光有些耀眼↑ 上电,空载通电时或者电池充满时蓝色LED会亮起,灯光有些耀眼

↑ 另一个充电器的蓝色LED被我改成绿色了↑ 另一个充电器的蓝色LED被我改成绿色了

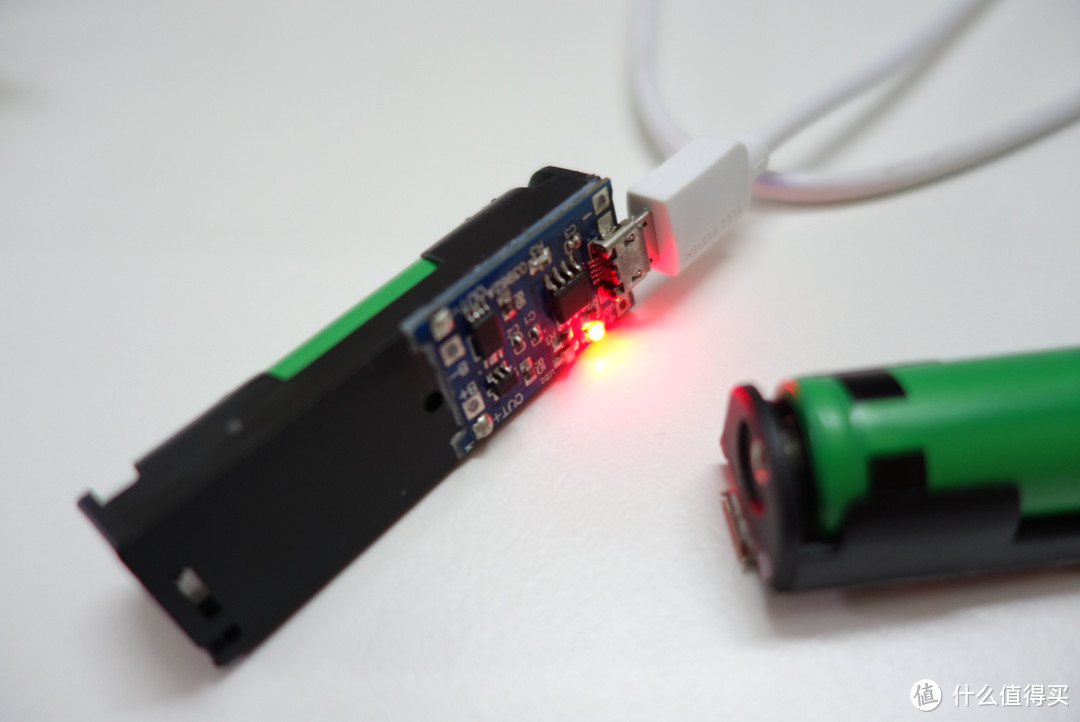

↑ 装上14500电池,开始充电,红色LED亮起↑ 装上14500电池,开始充电,红色LED亮起

↑ 上图可以从电流表中看出,充电电流246mA,与预设250mA差不多↑ 上图可以从电流表中看出,充电电流246mA,与预设250mA差不多

↑ 充电电流会随着电池电量增加而减小↑ 充电电流会随着电池电量增加而减小

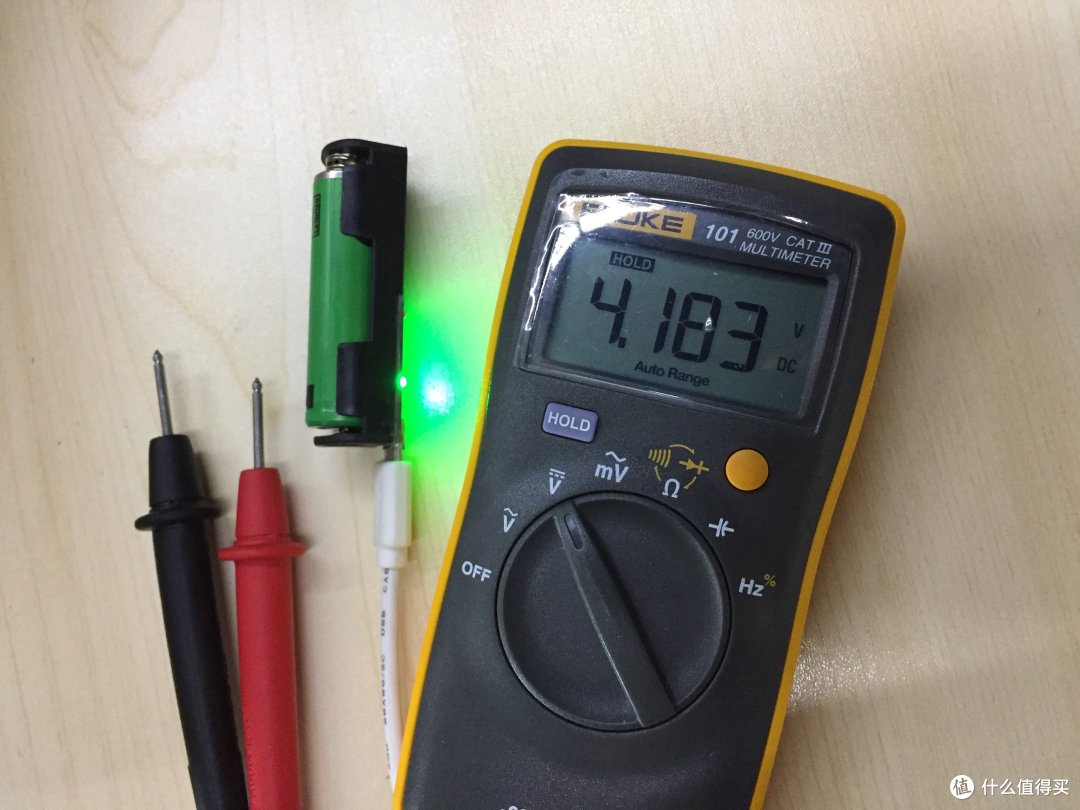

↑ 当电池充满时,绿色LED亮起,此时电池电压实测为4.183V↑ 当电池充满时,绿色LED亮起,此时电池电压实测为4.183V

降压站位桶DIY

由于一节14500电芯的电压比2节串联的5号电池电压要高,所以只需一节14500电芯即可代替2节5号电池,此时也就需要用到一节假电池,也称电池占位桶,其本质也就是一根导线。

一节14500配合一个电池占位桶在飞利浦剃须刀上使用时,由于电压较正常所需的3V要高,所以剃须刀的转速明显比正常情况下快,这样也带来一个问题,转速过高会导致剃须刀刀头发热,同时也会加剧刀头与刀网的磨损,总之会影响剃须时的使用体验以及刀头的寿命。

所以接下DIY了个带降压功能的电池占位桶:

思路是用一个7号电池转5号电池的转换桶,在转换桶内接一个IN4007二极管来到达降压的目的,好了,开始DIY

↑ 被拆解的7号转5号电池转换桶↑ 被拆解的7号转5号电池转换桶

↑ 转换桶两端的金属片各焊接一个长度合适的杜邦线,机智(•́⌄•́๑)૭✧↑ 转换桶两端的金属片各焊接一个长度合适的杜邦线,机智(•́⌄•́๑)૭✧

↑ 焊好杜邦线后归位塑料桶身↑ 焊好杜邦线后归位塑料桶身

↑ 区分极性接上IN4007↑ 区分极性接上IN4007

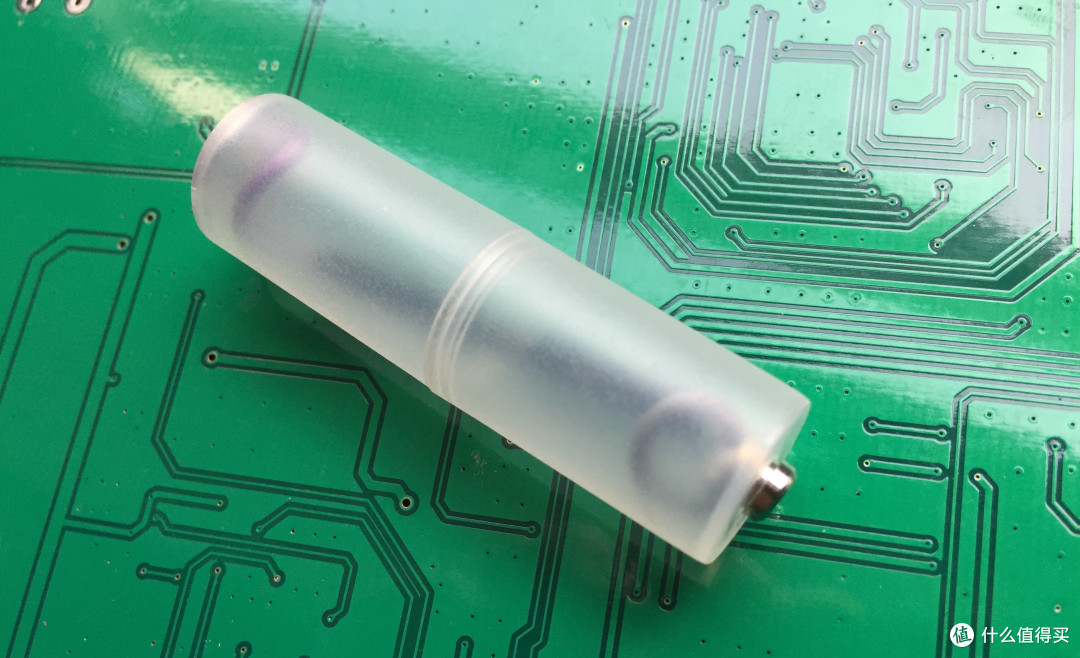

↑ 合体,带降压功能的占位桶制作完成,nice↑ 合体,带降压功能的占位桶制作完成,nice


试用体验

↑ 把电芯和占位桶装入剃须刀,动力充足,没毛病↑ 把电芯和占位桶装入剃须刀,动力充足,没毛病

↑ 冲牙器中的电池也替换了,一档够用,二挡够猛↑ 冲牙器中的电池也替换了,一档够用,二挡够猛

完结

来两张合照:

我的5号电池替代方案--14500电芯及相应充电设备+降压占位桶DIY

我的5号电池替代方案--14500电芯及相应充电设备+降压占位桶DIY


我的5号电池替代方案--14500电芯及相应充电设备+降压占位桶DIY 我的5号电池替代方案--14500电芯及相应充电设备+降压占位桶DIY 我的5号电池替代方案--14500电芯及相应充电设备+降压占位桶DIY  生命在于折腾 ! 我的5号电池替代方案--14500电芯及相应充电设备+降压占位桶DIY 我的5号电池替代方案--14500电芯及相应充电设备+降压占位桶DIY 我的5号电池替代方案--14500电芯及相应充电设备+降压占位桶DIY

此次14500电芯替代5号电池的DIY分享在此结束,如果觉得不错可以关注、点赞、打赏,谢谢!
