ryzen锐龙3700x装机,大家帮忙看看这算不算MOD
创作立场声明:本文中出现品牌的都是我认为真的很好用的推荐给各位
前言
其实这个时间写装机文章用3700x算是out了,但今天的主角其实是因为一段意外而诞生的半自制机箱,真的是费了我老大的功夫,接下来就给大家一一说明。
起因
在我写完上一篇文章之后呢(大家可以先点文章看一眼)
我自知一块喷了漆的主板没人想要,低价出给了一位准备等b550的朋友,然后入了块白色b450m,因为我很喜欢白色,机箱也装不下ATX主板所以就入了块白色b450m打算装个全白主机,很自然的把X570挂到了咸鱼上,但是途中意外发生了,b450坏了...

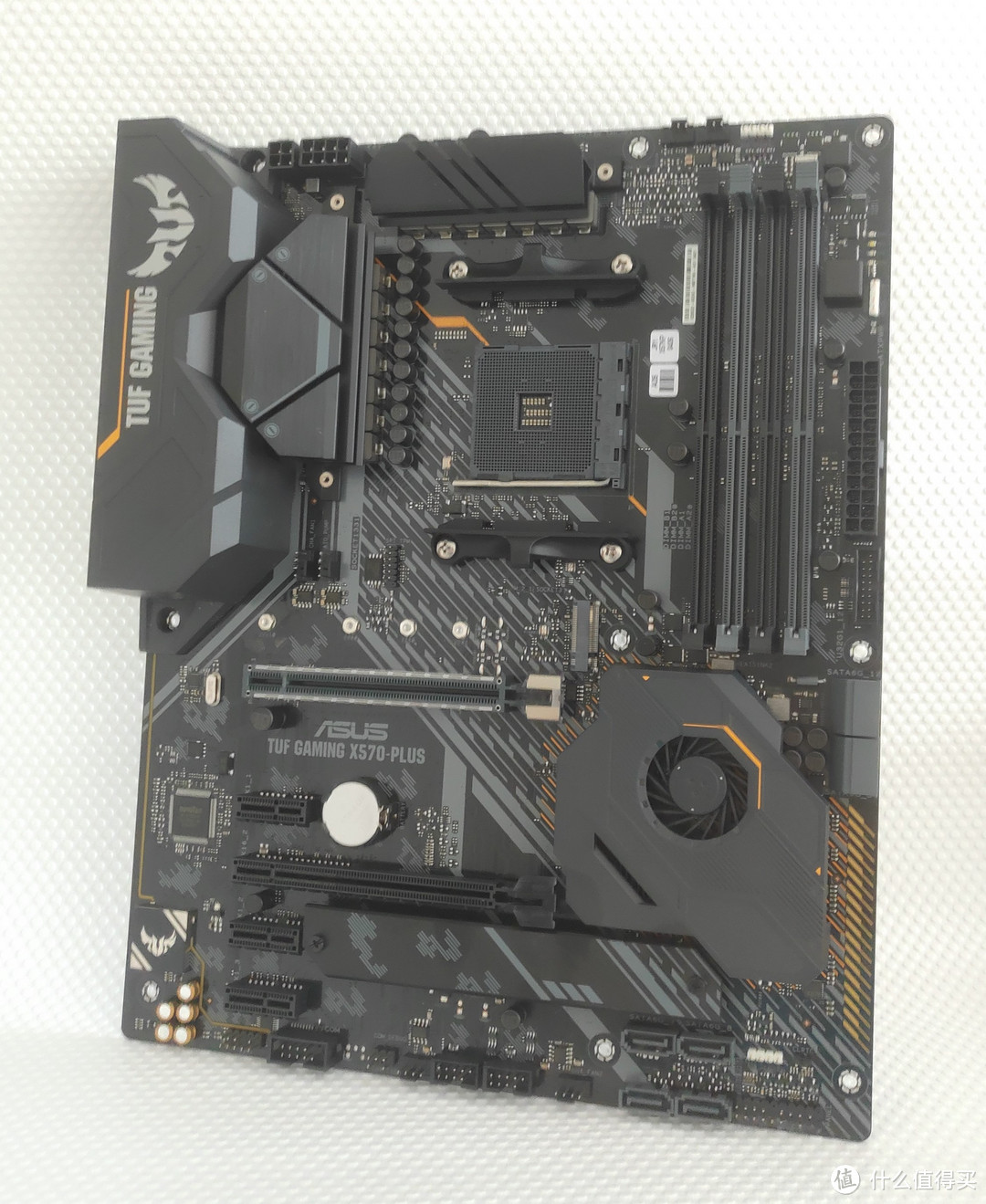

凑巧的是那块x570挂了一个月都还没卖出去,而且我寻摸着再买一块b450明显我就很亏呀(两块加起来比X570还贵)就拿X570装机吧,机箱装不下?改它!让他能装下不就得了吗。
动工
我们先看一眼机箱原来长什么样
本来呢只是打算在顶部开一个能让主板穿过的槽,但是一直开到了一半才能把主板放进去,那时候就很丑了,所以干脆把顶部全拆了,自己造个顶吧。接下来就开始构思结构设计,这篇文真的给了我极大的启发。
构思好就开始测量尺寸了,我这次全部采用7075的铝材
这里必须得感谢无印良品的尺子,真的很准,测量全靠它,没有1mm的偏差(虽然可能别的尺子也都很准…)
之后不断优化结构,来回做了五次才算是结束,最后的图纸长这样,相互之间用角码和m4螺丝固定。
这么多都是废料...
做铝机箱真烧钱!!!尤其是我每次都还觉得这是最后一次,下次先拿亚克力打样吧

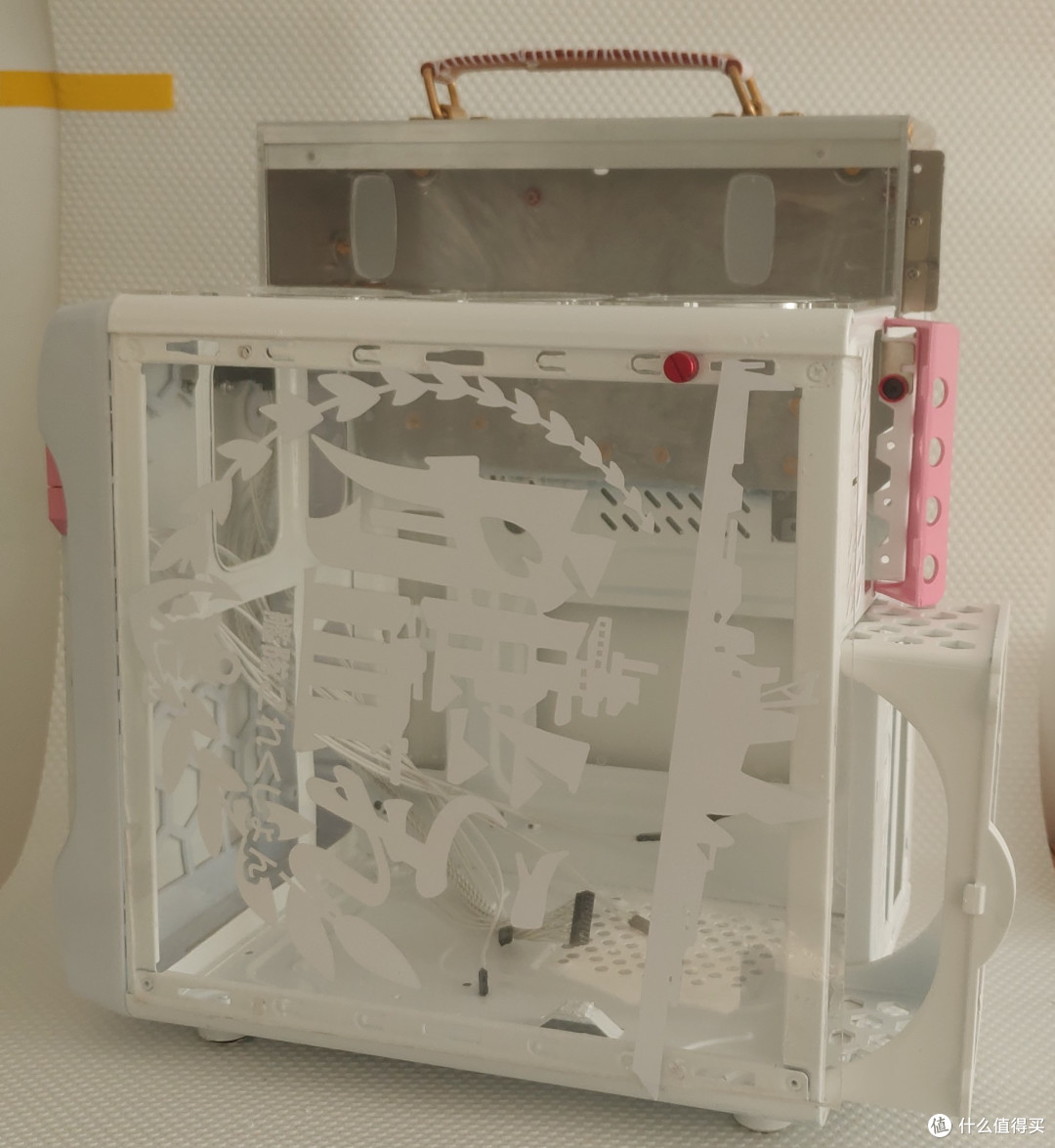

好了,揭开机箱的最终样貌吧
细节
机箱金属部分的白色和粉色是烤漆,工具如下,烤漆的优点是对金属材质附着力强,漆面光滑有色泽并且足够结实,缺点是贵,光这漆就五百多,如果有值友想烤漆千万别买车用烤漆,粉色那罐工业用的只要四十多,但配合香蕉水用烤箱烤出来效果不比车漆差,就是一般烤灯满足不了它硬化的温度,有得有失吧。
被糟蹋的不行的喷枪,有能力买好点的,便宜的雾化效果什么的都不太行
塑料部分是使用猛涂漆,国外不少专业玩涂鸦的都用这个,优点是漆面结实,有磨砂质感,耐打磨,防紫外线氧化变色,容易用酒精洗掉(方便保修),缺点是追求高亮光滑薄的漆面的话不要用(也可以喷层油性光油,不过这样究竟就不容易洗掉了),这里用在机箱上刚好合适(注意这款水性漆是个大坑太容易积漆了不如直接用小喷笔搭配模型漆更实惠质感更好)
结构方面的改动从前面板开始介绍吧
这里我把原来傻大黑粗的前置IO模块换成好看的白色软线模块,能看出来两个的接口间距其实是不一样的,解决方法是把原来孔位全挖掉,测量出新模块的间距画出cad,外围稍大于裁出的洞,后期一点点打磨至合适并用五爽大法(没那么严格非得爽肤粉,像面粉那种粉末都可以)填缝隙粘牢固,依靠两根螺柱抵住插拔的力量。打磨也有个小技巧,可以把砂纸粘到平整的金属废料上打磨,打出来也会比较平整,更好使力(模型爱好者们打磨板直接淘宝定做不就成了吗还能激光刻个性的图案)。
接下来把原来的开关机跳线替换成白色硅胶线
这里我是自己做的线,很简单很快,一剥一放一压就完成了,之后用电烙铁焊到针脚上,用胶枪包裹住每个针脚防止短路。
做线工具一览,其实我不建议电源线自己做,因为没有专业机器压出来的那么牢靠,毕竟用电无小事,还是注意点好(如果你有专业机器当我没说)
之后机箱主体部分 把这里原来的硬盘架被我切除掉来放置水冷排,这里夹汉堡一样放下120冷排风扇没问题的,但后来我总感觉120压不住上了140,结果发现没啥区别...
顶部的这个把手我觉得算得上算得上点睛之笔,这个把手我是用真皮自己缝的,里面埋入了铜条加强强度固定造型,事实证明这个把手真的算结实,装好机后拎来拎去都没什么磨损之类的痕迹,还算不错。
里面埋入了铜条,固定造型

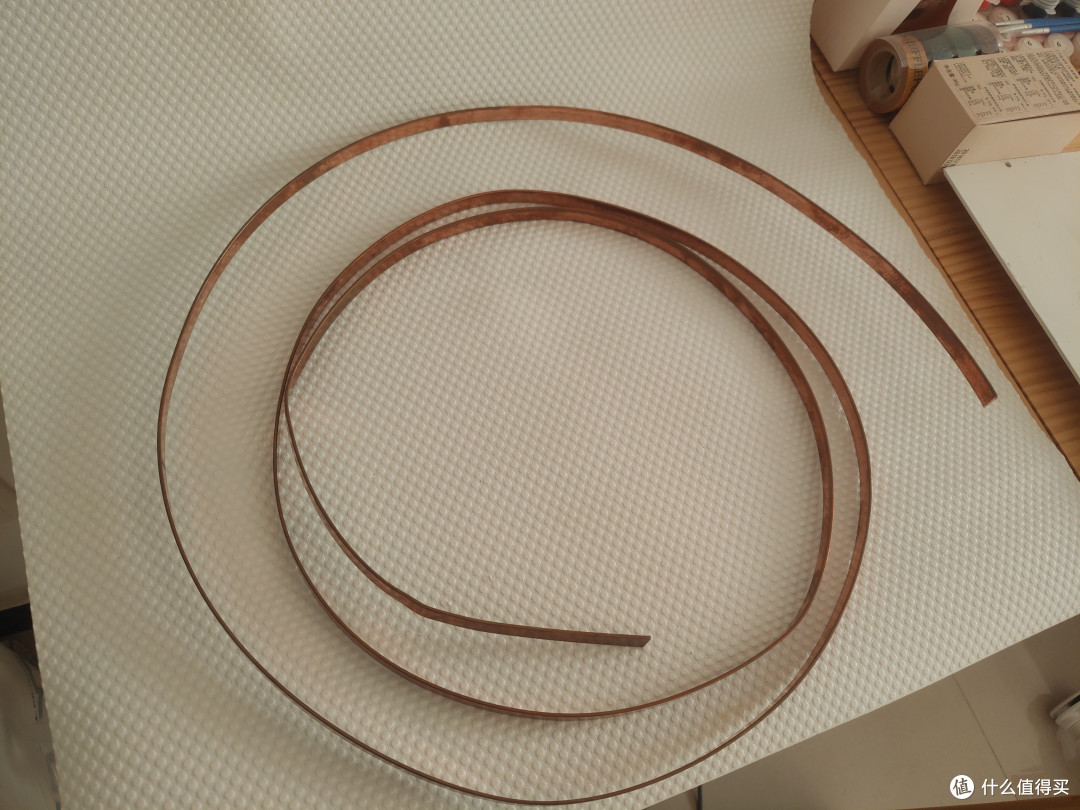

铜条本条虽然没钢那么硬但是在一些辅助固定上还是够用的,尤其铜比钢好切
同样用到铜条的还有新脚垫的固定,原来是卡进去的,新脚垫要靠螺丝螺母固定而原来的洞太大,就用铜条卡住。
以及铝背板的固定,同时因为拆下顶部之后机箱一晃晃三晃,就来上方凹槽处植入了一块方钢加强结构强度。为了能够正常安装侧板,把固定顶板的铆钉打掉后把两边小条条切了下来(感谢万用宝,真好用)用螺丝螺母在原来的孔位固定上这个小条,在此之前固定的方钢。
切割打磨金属我这里使用的是博世万用宝,不抖,切割和打磨都效率平整多了(这里我打磨是把砂纸粘到扇形切割片上磨,比他自带的好使)
顶部这里的亚克力,也是画cad找店家做弯折,但弯反了,只好自己把左边多出来的用小手锯裁下来粘到右边(我自认为还挺整齐,没啥破绽)我设计了三个8cm的风扇位本来打算用来装冷排,但当时没有去查3*80冷排的尺寸,结果准备买的时候一看傻眼了,装不下,也幸好亚克力没那么贵,再换就行。上面那两个眼睛是说让买家把废料也发过来之后用光敏胶粘的,特地错后了一点营造立体感。
至于固定方式,大家仔细看,他弯折角度过了,我往回掰掰过了,但是却因此有一点弹性,也算因祸得福。
还有很重要的一点是,大家自己设计或改造机箱的时候记得pcie挡板这个位置要注意留出空隙或者垫高主板,很多机箱也要靠这个位置固定pcie。
同时这里也能看清楚我把上面三个pcie设计成了半高,保留拓展性也省点空间。固定方式是靠一条1.5mm的槽来保证前后不晃动,一个尺寸刚刚好合适的小耳朵和那个留出来的缝隙来保证内外不晃动。
pcie设备的挡板也是做了粉色烤漆,点缀一下。
在正面大家可以看到背板很明显的水渍,是因为烤漆烤砸了一次,要洗了重来,洗的时候不小心弄上去的,重来的过程真的很绝望。
基本上细节设计就讲完了,再看一眼全貌
装机
啊,机箱终于改造好了,在这两个月我都没有电脑使啊,开始装机吧!
但在此之前先看一眼硬件配置
显卡也是喷过的,各位可以买那种带背胶的A4纸打印好后裁下来,做些个性化的装饰
散热这里要说一下,这不是最终用的水冷,被我替换成了140冷排
上边那个120被我替换成了140水冷在用,用的是分型工艺那个冷头,因为上的是铝排所以用防冻液当冷夜(弄得太快了,没拍照...)
这次我用的是信越7868硅脂,真的很难涂,难以想象7921是个什么状况,不过效果也是真不错,比起原来要低了两三度。
开始装机,装机结束
拆下侧板
风扇线用热缩管包裹,增强一体性(我用蜡烛加热热缩管,因为,好用...)风扇喷成粉色,但不建议扇叶上色,因为会造成其性能下降,磨损轴承(这时候mtn漆的好处就来了,喷到扇叶上了也可以擦掉)
接下来让我们点亮他
测试
其实没啥好测的,上篇文基本该说的都说了,我的cpu体质也是真的很雷,分ccx最高都超不过4.3。但是内存很值得一说,瑞势低价内存跑到这个水平我真的很满足。
总结
这次改造机箱真的是很有趣的一次经历,更多的采用平时做模型的一些技巧和工具,也希望为各位同好们提供一点新的思路,当然在最后要扣题的问一下各位,你们觉得这算MOD吗?但不管各位的答案是什么,我想说的是,其实动手真的一点都不难,希望各位都能自己动手把生活过成自己喜欢的样子。
尾巴
凑巧的是在写完这篇文的时候,我们这里正巧飘起了鹅毛大雪,与此同时,那块b450m也在我找到当地经销商后被送去修好了,希望各位都不辜负自己。来,看雪景。
