马牌NET110刷机教程(保姆版)

2020-06-13 13:18:49 13点赞 35收藏 11评论

小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外50金币奖励。新人发布首篇文章可在什么值得买APP“我的”-“我的任务”-“新手任务”-“发布一篇社区文章”额外领取50金币

创作立场声明:本教程借鉴了momo大佬和各位前辈的教程,因为大佬的教程对于小白来说比较难理解,所以我就狗尾续貂,写个保姆版教程。这篇文章就是马牌NET110路由器的刷机方法,希望对大家有帮助,欢迎帮我点赞,收藏,评论一下,谢谢哒!(ps:第一次写文章,不好的地方请大家多多关照)

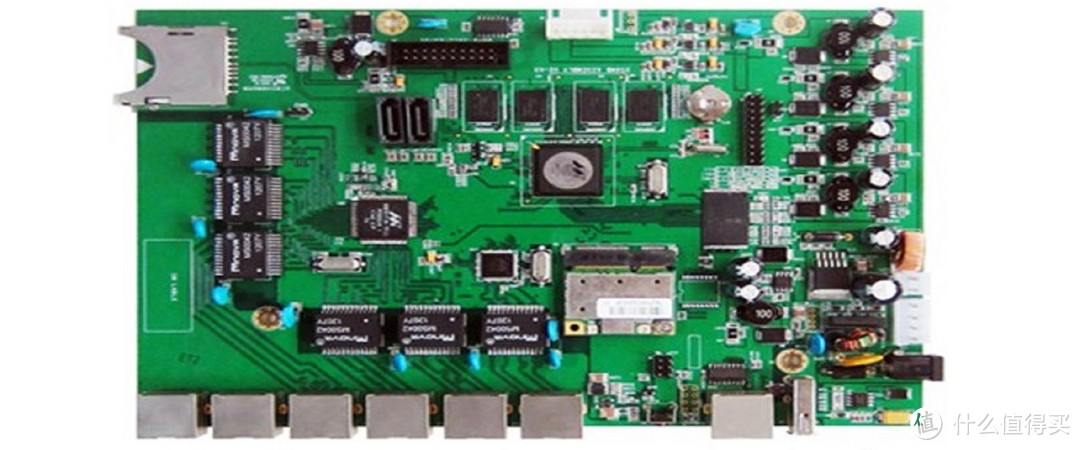

NET110板子NET110板子

NET110板子

作为垃圾佬,捡垃圾的脚步是无法停止了,前几天上车了马牌NET110路由器(淘汰设备,年代蛮久远的了),配置为全千兆Marvell 88F6281+88E6171R512DDR 128 flashUSB 2.0+双SATA口+1个SD卡槽+miniPCIE,配置还行,但是这款u蛮老的,但是,你会发现群晖,威联通巴法络,d-link还有居然破狗甚至苹果都曾有同款U的产品!所以你懂的,当然本篇是教大家刷入openwrt系统马牌NET110刷机教程(保姆版)

固件展示:

openwrt-kirkwood-butong-固件图openwrt-kirkwood-butong-固件图

openwrt-kirkwood-butong-固件图

lce-kirkwood-butong固件图lce-kirkwood-butong固件图

lce-kirkwood-butong固件图

工具和固件:

由于本机采用的是网口调试接口所以跟以往路由器刷机不同,需要将窗口232转成ttl再转成usb,才可以进行调试,如果大家主机有rs232接口(如图上的com窗口接口)的就不用费事了。马牌NET110刷机教程(保姆版)

电脑接口电脑接口

电脑接口

1.准备一根网线+一根usb转console调试线(USB转R]45串口232)如图,console调试线大家可以直接买成品,也可以自己制作,这里说一下,经过momo大佬的研究,此机TTL调试兼容性最好的是PL2303HX芯片,所以大家如果自制的话,可以购买相应的芯片。ps(我这里偷懒直接买的成品线)马牌NET110刷机教程(保姆版)

console调试线console调试线

console调试线

2.我把所用的的软件工具和固件都打包了。链接https://cloud.189.cn/t/NjqiUvbYZzua 访问码:vz7r

里面有三个固件,大家可以都尝试一下。马牌NET110刷机教程(保姆版)

开始刷机

1.首先用console调试线将路由器的console接口(接口1)和电脑相连接,打开设备管理器查看端口号(作为垃圾佬不知道的话,面壁思过马牌NET110刷机教程(保姆版)

2.用网线一端连接图中接口2的网络接口,另一端连接你的电脑网卡接口。

马牌NET110刷机教程(保姆版)

3.打开putty 程序,选择serial,端口根据自己的实际情况看,speed(比特率)115200,设置好后,点击open。

注意:此时路由器未通电!!!马牌NET110刷机教程(保姆版)

putty界面putty界面

putty界面

此时窗口界面无显示此时窗口界面无显示

此时窗口界面无显示

3.打开电脑本地连接,ip设置为192.168.1.194,子网掩码默认,网关为192.168.1.19。如图

本地连接设置本地连接设置

本地连接设置

4.打开tftpd软件(根据自己系统选择相应的版本),第一栏为固件所在文件夹,第二栏为本地网卡,即刚刚设置的192.168.1.194。(第二个网卡为下拉选择,非直接输入!!)

tftpd设置tftpd设置

tftpd设置

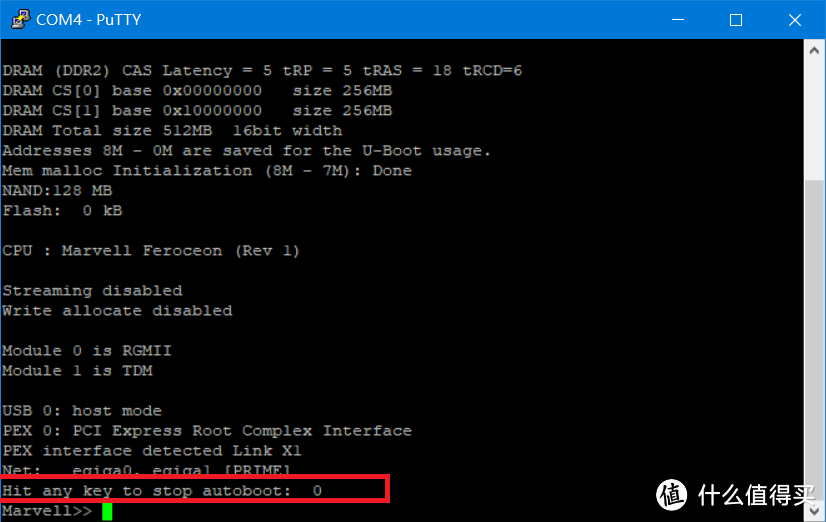

5.界面切换到putty界面,通电,再倒计时前按9进入uboot。

uboot界面uboot界面

uboot界面

6.接下来按照循序,一条一条输入命令。

setenv mainlineLinux yes

setenv bootargs_root 'root=/dev/mtdblock2 rootfstype=jffs2'

setenv bootcmd 'nand read.e 0x2000000 0x100000 0x400000; setenv bootargs $(console) $(bootargs_root);bootm 0x2000000'

setenv bootargs 'console=ttyS0,115200 root=/dev/mtdblock2 ro'

setenv arcNumber 1682

setenv ipaddr 192.168.1.19

setenv serverip 192.168.1.194

saveenv

tftp 0x2000000 openwrt-kirkwood-butong-uImage(根据自己的固件名进行调整,先刷ulmage)

不出问题,应该会有以下显示

成功刷入成功刷入

成功刷入

nand erase 0x00100000 0x00400000

nand write 0x2000000 0x00100000 0x00400000

tftp 0x2000000 openwrt-kirkwood-butong-squashfs-factory.bin(根据自己的固件名进行调整)

不出意外,应该有以下显示

刷入成功刷入成功

刷入成功

nand erase 0x00500000 0x02000000

nand write 0x2000000 0x00500000 0x02000000

nand erase 0x2500000 0x05b00000

reset

以上代码一条一条输入,运行完后才能进行下一步,有些代码运行时间比较长请耐心等待。

7.不出意外,此时ttl输出如下,则说明成功刷入。此时输入192.168.1.1,即可进入后台。

成功!!!成功!!!

成功!!!

接下来尽情的折腾吧马牌NET110刷机教程(保姆版) ,如果按照上面操作的话,这个路由器不容易变砖。

如果有小伙伴不幸变砖了马牌NET110刷机教程(保姆版)等待下一篇救砖文章。

总结

其实NET110路由器刷机并不难,主要要弄清楚几部分,特别是tftpd设置,我们是把自己电脑当作服务器,路由器访问服务器下载固件,原理弄懂了,问题就迎刃而解了。马牌NET110刷机教程(保姆版)

什么我是一个垃圾佬,我不想懂技术马牌NET110刷机教程(保姆版)

如果觉得这篇文章对您有用的话,欢迎点击 点赞,收藏,评论,关注。马牌NET110刷机教程(保姆版)

您的支持,是我写文最大的动力!马牌NET110刷机教程(保姆版)
