AMD 篇五：软管水冷 入门 & AMD 3960X实战
2020-09-10 15:50:30
8点赞
20收藏
13评论
前言
去年12月装机时发现欧酷360一体水出现底座接触问题，所以换了利民的银箭TR4。使用过程发现银箭噪音太大了，基本没法在重负载下使用，所以注定要换散热的(散热能力测试可以看我之前的文章。)。原本是准备等猫头鹰或者虹吸散热器(可以看这期Linus的视频)，然而等到现在一点消息也没有。所以准备上分体水冷了。
由于是第一次安装分体水冷，所以准备了相当长的时间。借此写篇文章总结一下经验。
前期准备
首先需要确定使用软管水冷还是硬管水冷。一开始就玩硬管水冷容易翻车，所以推荐从软管水冷开始(玩硬管水冷的人应该也不会看这篇文章)。
玩水冷最需要注意的也是最担心的就是安全。随便搜一搜就是大把的翻车贴。发现有两种出现次数最多的漏水情况：劣质配件和金属被腐蚀导致密封圈失效。那么在安装和使用时就需要注意这两点。
选择配件前注意配件的材料，最好使用全铜+POM的配件，避开铜铝混用和亚克力材料。铜铝混用会出现电解反应，加快腐蚀过程。市场上使用亚克力材料的水冷配件很多，原因大家都懂嘛(RGB!!!)。然而呢，亚克力材料容易开裂，可能大力锁紧快拧时就会把亚克力拧裂。还有就是劣质的亚克力胶容易失效，导致连接处漏水( 前几年比较常见)。所以个人并不推荐使用亚克力材料的水冷配件。
使用水冷需要经常维护，短则半年，长则一年维护一次。维护过程需要更换水冷液，检查配件被腐蚀的情况，检查亚克力材料是否有老化开裂情况。个人认为一体水冷虽然安装方便，但是存在很大的漏水隐患。首先就是铜铝混用，很多一体水冷的冷排使用铝材质，跟铜底座容易发生电解反应，很容易导致漏水。另外就是大多数一体水冷没办法更换水冷液，使用一段时间后，水冷液中的杂质会堵塞冷头里面的水道，大幅降低散热效率。
接下来说一下配件的选择。
水冷所需要的主要配件：
1.冷头
冷头与CPU直接接触，很大程度影响整个水冷系统的散热能力。另外冷头离CPU和主板很近，一旦漏水后果不堪设想，所以不推荐使用亚克力材质(容易开裂)。另外需要根据自己的预算来选择冷头，不同冷头价格差异巨大。还有就是看冷头的能效，比如有些品牌的冷头卖的死贵，性能还不好。这里推荐几款适合TRX40的冷头，我选择的是 WaterCool HEATKILLER IV PRO AMD TR4。
欧酷 XPX PRO 1U 采用POM外壳，性能比较强，接口很多，方便安装管子，适合比较小的机箱。缺点是冷头内水道比较细，容易堵塞。
WaterCool HEATKILLER IV PRO AMD TR4 性能基本排第一。全铜材质，还可以选择镀镍。除了贵以外，毫无缺点(但是跟EK比还是便宜很多)。
XSPC TR4 性能略低于HEATKILLER，但也很强。也可以选择全铜材质。有评论说做工不好。
2.冷排
冷排负责把热量排除，所以对水冷系统性能的影响最大。选购原则就是尽量买面积大的冷排，其次考虑冷排的厚度，因为冷排厚度带来的收益并不大。
购买冷排前需要确定机箱能装下几个冷排，每个冷排的厚度是多少。对于大部分机箱，顶部使用280/420mm的冷排会影响内存的兼容高度。所以顶部冷排推荐用360的。
下面推荐两个性价比很高的冷排。
欧酷 Alphacool ST30 360
Magicool 360
3.风扇
风扇会影响水冷系统的散热性能和噪音。个人认为对于30mm厚的冷排，1500转的风扇是最佳选择，无论是噪音还是散热能力都能达到良好的水平。我选择的是雅浚 M12，实际使用效果很好。下面推荐几款比较合适的风扇。
猫头鹰 A12 25 散热性能中等偏上，超低噪音，超高价格。
大镰刀 GT2150 性能超强，1500转噪音也很小，但是据说有轴噪。
采融 PT12025 V3 很便宜，性能不错，貌似停产了。
雅浚 M12 性价比很高，性能强，噪声很小。雅浚 M12可以看做是采融PT12025 V3的加强版，目前属于最优选择。G3拆机风扇会便宜很多。
4.软管&快拧
考虑到水冷系统的安全性，所以只推荐EK的 EK-Tube ZMT Matte EKwb 三分厚。超级耐用，三五年没有问题。材料比十几块1米的管子强非常多，根本不担心管子老化导致的漏水问题。
如果选用上面EK的管子，那么只推荐EK的 EK-STC Classic 或 EK-Torque STC 三分厚。因为上面管径并不是标准的10/16，用其他家的快拧可能会非常痛苦(我试过barrow的快拧，基本拧不上)。而使用EK自家的快拧就非常轻松。我使用的是EK-STC Classic，性价比很高。另外，安装时需要8mm内六角扳手。
5.水泵&水箱
水泵主要有两类：D5和DDC。孰强孰弱争论了很久，根据自己喜好选择就好了。这里推荐一下国产的DDC水泵，价格很低，性能不错。
为了节省空间，所以我选择了泵箱一体的方案。水泵上盖选择的是 Barrow水冷黄铜镀铬DDC水泵盖，水箱是Barrow DDC/TKDDCG50系列水泵改装上盖拓展水箱组件。
纯铜的水泵盖可以一定程度地降低水泵的噪音，而实际使用效果不错。如果是使用原厂的DDC水泵还可以加上纯铜/铝合金外壳，进一步降低噪音。而国产水泵是用不了barrow的外壳的，这里需要注意。
水箱上盖最好选择POM的，有条件的可以选择纯铜水箱盖。水箱上盖最好选2个孔以上的，一个作为进水口，一个作为排气口。
6.水冷液
水冷液的根据自己的喜好选择。有浓缩水冷液兑蒸馏水的，也有直接使用的水冷液，有使用蒸馏水的，还有使用防冻液的。我使用的是欧酷的水冷液，不需要勾兑，1瓶用不完，大概用了3/5瓶(直径50mm，高90mm的水箱+2个360冷排)。
6.其他连接件
可以根据走线情况选择90度弯头、45度弯头、三通、对接接头、水冷手自一体型排气阀、堵头、排水接头。这里不推荐过多使用90度弯头，会增大水阻。
7.安装&测试工具
1.需要考虑好水泵安装位置，购买相应的支架。
2.罗宾汉 棘轮螺丝刀 RGH-9A
配合8mm的内六角批头来安装EK快拧，很好用。

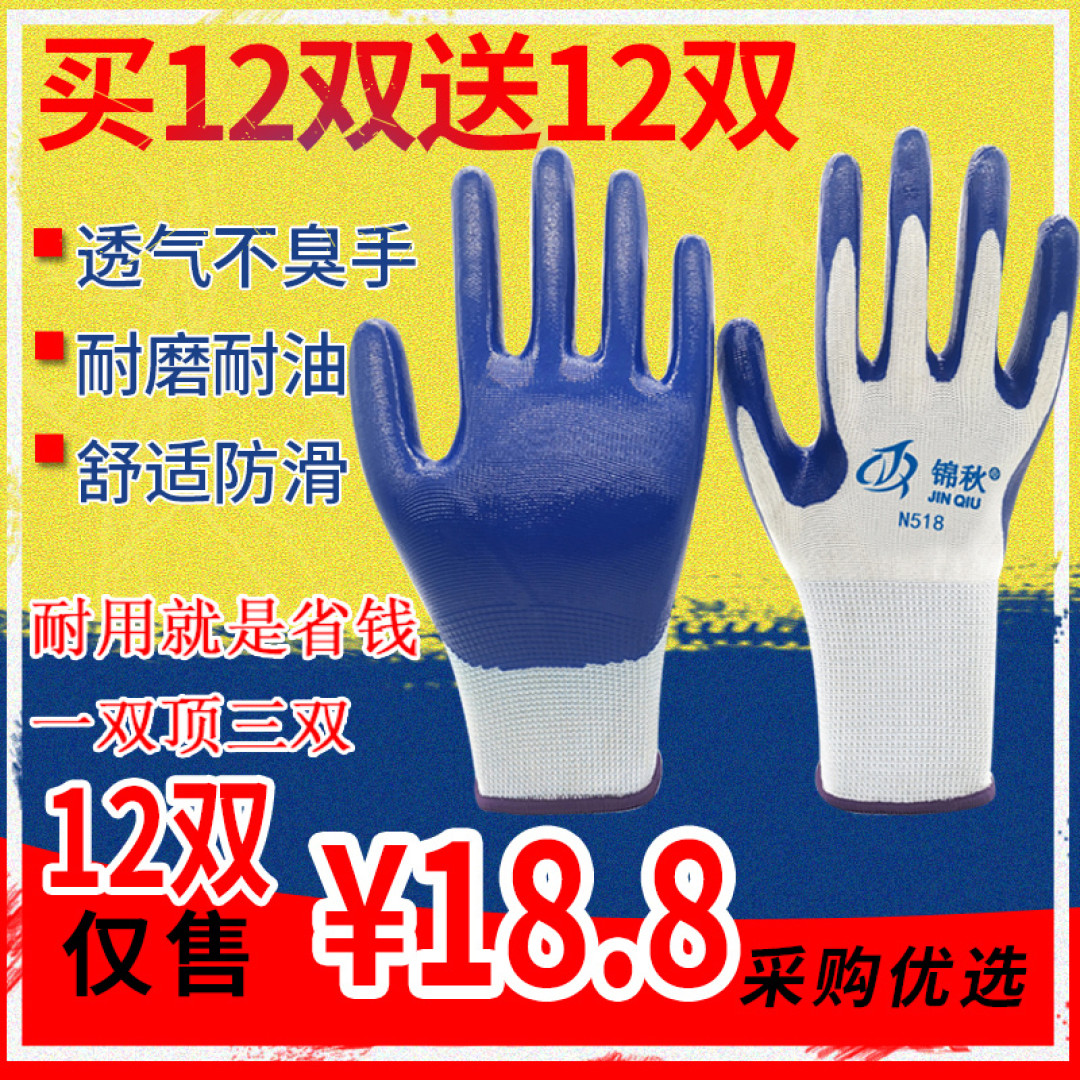

3.丁腈胶手套
便宜而且实用。用来锁紧快拧时非常好用。
4.水冷气密性检测仪
安装好以后不需要上水就可以检查有没有漏水的地方。新手救星！
5.12V 外接电源 大4P
上水以后外接电源来测试水冷，很方便。
6.其他工具
螺丝刀套装、软管切割工具、风扇延长线、1分2/1分3风扇线、冷排清洗剂。
安装过程
安装前最好使用白醋/冷排清洗剂清洗冷排内部。
软管水冷安装过程比较简单，注意找到合适的安装位置和水路走线，尽量避免直角走线。我使用的是追风者P600S机箱，内部空间比较大，安装过程比较顺利。
首先是安装CPU冷头。这部分没啥好说的，按照说明书装就对了。只想说TR4的CPU是真的大，硅脂是真的难涂。从12年开始陆陆续续装了很多电脑，也试过很多硅脂。一直开追求高性能硅脂，一直在用信越7921。后来发现即使标称没有加硅油的7921也变稀了。所以就开始尝试其他硅脂，比如猫头鹰的，雅浚的。发现雅俊的硅脂比较不错，粘稠度比7921稀一些，但是也属于那种寿命比较长的。现在装机原则是给别人装就用雅浚的硅脂/7921，因为一般散热器装上就不会拆下来了。自己装机就用那种比较稀的(比如猫头鹰的)，因为经常折腾，不需要那么长的寿命，稀一些也比较好涂(给TR4涂过N次7921以后的感想)。
然后找到合适的位置安装水泵。有的机箱提供水泵的安装位置，还可以用支架安装到冷排上。安装水泵的时候可以在底部贴减震垫，效果明显。如果用螺丝连接，那么可以用橡胶减震垫。我一开始是想把水泵固定在侧面硬盘位上，考虑到后面准备升级30系显卡，想到那个巨大的体积，所以直接把水泵放在底部。
最后是冷排和风扇的安装。原则是尽量让风扇吹冷排，并尽量让冷排接触让更多的冷空气。另外，让温度最高的水流过最后面的冷排(出风口)，让温度最低的水流过最前面的冷排(进风口)。参考这期 Linus视频。我选择前面进风，顶部出风的方案。后面加一个14cm的风扇出风，这样风扇全速运行下机箱内部是负风压(理论上风量差是-130CFM)。根据以往的经验，会有一部分冷空气从显卡位进入，所以需要注意防尘。这样的好处是风冷显卡可以直接吸入冷空气，而不是从机箱前面进入和热空气。6个冷排风扇都是雅俊M12，风量风压都够用，噪声很小。后面的14CM风扇是利民TY-143(2500转)，低转速下噪音比较小。
冷排和CPU冷头在水路中的位置对温度几乎没有影响，即使GPU后面直接接CPU，对CPU温度的影响也不会很大。所以安装水管时尽量按照最短路线来走。水路CPU出去以后最好经过冷排降温以后再进入水箱。我选择的方案是：
CPU——顶部冷排——前部冷排——水泵——CPU
安装完成后首先是检查气密性。这里用水冷气密性检测仪检查水路的气密性。给水路气压增加到到0.5-0.75bar以后静止，10秒钟不能出现明显的气压下降。我测试了12个小时，从0.75下降到0.6。另外从网上找到的测试，8小时从0.6下降到0.5。说明4个小时下降0.05bar属于正常情况。
接下来给水路注水进行测试，测试中使用抽纸围在快拧旁边，看有没有地方漏水。如果上一个阶段测试没有问题，那么这个阶段也不会出现问题。这时使用外置的12V供电，即使漏水也不会烧坏硬件。经过漫长的测试和排泡过程，如果测试都没问题，安上排气阀后就可以正常使用了。
安装过程忘记拍照了，所以直接上结果(灵魂走线)。
散热性能测试
测试条件：开启PBO2，内存16G*4 3400MHz。
室温27度，分体水冷的平均待机温度比欧酷360水冷的平均待机温度低了5度。
在R20测试中，分体水冷Tctl温度在85度左右，比欧酷360水冷低了接近10度。
R20
在OCCT SSE(No AVX)测试中，分体水冷Tctl温度在80度左右，跟利民银剑温度差不多，但是峰值温度只有85度，比利民银剑低了7度左右。
OCCT SSE
在OCCT AVX2测试中，分体水冷Tctl温度在70度左右，跟利民银剑温度差不多，但是峰值温度75度。温度比利民银剑低了3-5度。
OCCT AVX2
OCCT AVX测试的测试结果和OCCT AVX2的测试结果基本相同。
OCCT AVX
通过测试可以看出来，对于分体水冷的OCCT测试温度和利民银剑的测试温度基本相同。但是分体水冷测试时开启了PBO2，而利民银剑没有开启。因此散热性能略有提升，但是并没有想象中那么巨大。可以进一步推断出360冷排足以压制3960X，使用720的提升非常小。如果是3960X+3080/3090的话，肯定是要上720水冷的。
提升比较大的是噪音方面。分体水冷待机时6个风扇转速为800转，测试时转速约为1200转，整个过程相当安静。相比之下，利民银剑安装了自带的14CM 2500转风扇，又增加了两个酷冷至尊12CM 2700转风扇，待机时风扇转速约为1200转，测试时风扇满转速，噪音很难忍受。
总结
简单总结一下。
1.尽量避免铜铝配件混用和亚克力配件。如果使用亚克力配件，一定注意锁紧的力度，当心大力出奇迹。
2.选择可靠的品牌配件，比如EK、Bitspower、Barrow。国产配件没有用过，所以这里不做推荐。
3.安装时要细心+耐心，安装水管时感受水管变形反馈的压力，尽量让水管不受力或少受力。如果没有什么疏漏的话安装软管水冷是不太容易漏水的。
4.安装完成后检查/测试过程必不可少。
5.一定要定期维护，能够很大程度避免漏水情况的发生。
