​J1900主板加装双口千兆有线网卡组装NAS

2020-09-14 17:28:13 2点赞 15收藏 0评论

本文来自#千兆网络有什么用#征稿活动,不断提速的网络给你的生活带来了什么变化?快来参与活动,聊聊你玩转互联网,高速网上冲浪的经历!>点击这里查看活动详情<


J1900主板加装双口千兆有线网卡组装NAS

​J1900主板加装双口千兆有线网卡组装NAS

J1900CPU的主板,经济型主板,仅有一个minipcie接口和一个msata接口可以做扩展。

​J1900主板加装双口千兆有线网卡组装NAS

扩展双口千兆网卡就得用到minipcie接口,如果需用的是PCIE接口的千兆有线网卡,就得用的这一款转板,将minipcie接口转换成PCIE1x接口。

​J1900主板加装双口千兆有线网卡组装NAS

需要说明的是,minipcie虽然有52pin,但本就只有PCIE1x的通道,但是是可以向上兼任4x 8x 16x的,这款转板的PCIE1x接口的侧边是开口的,无需切割就可以直接安装4x 8x 16x的PCIE千兆有线网卡。

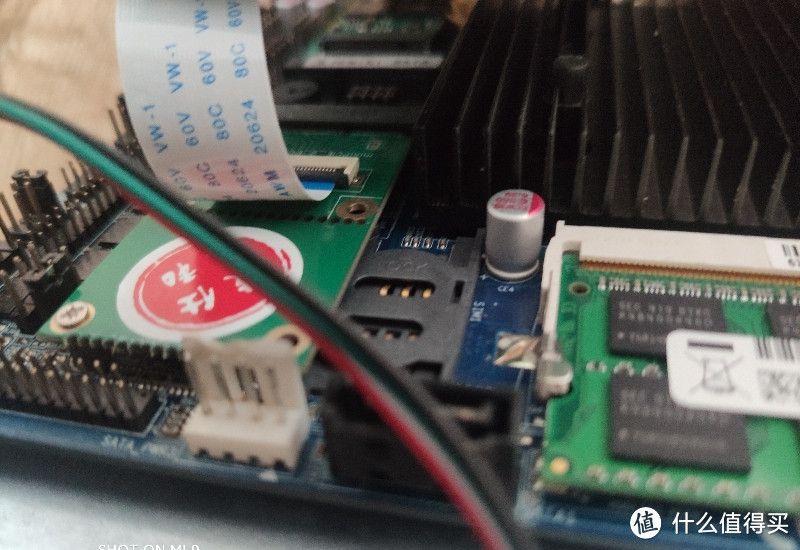

转卡的minicpe部分安装图:

​J1900主板加装双口千兆有线网卡组装NAS

PCIE千兆网卡安装图:

​J1900主板加装双口千兆有线网卡组装NAS

关于pcie网卡是否需外接12v电源供电需要看具体pcie网卡的金手指来判断,上图的这款网卡是不需12v供电的。

安装完成后,开机查看设备管理,直接发现了新网卡设备:

​J1900主板加装双口千兆有线网卡组装NAS

加装网卡大功告成!

等等,其实现在已经有minipcie双口千兆有线网卡,网卡芯片是intel i211,直接安装到minipcie接口上即可,不需要再转接一次,不需要外加12v电源,安装简单,节省空间,更有利于整机散热。

​J1900主板加装双口千兆有线网卡组装NAS

Minipcie Intel i211 双口千兆网卡

​J1900主板加装双口千兆有线网卡组装NAS

Minipcie Intel i211 单口千兆网卡

​J1900主板加装双口千兆有线网卡组装NAS

Minipcie RTL8111F 单口千兆网卡
