前言
前段时间,写了一篇关于24TB黑群晖的文章,由于当时选用的是旧PC机,功耗相对较高,到闲鱼找到一款华擎ITX主板,带显卡接口,可以安装阵列卡,功耗15w,90元包邮购入。
华擎QC5000M -ITX/PH
下文以此主板为硬件基础搭建24TB黑群晖。
1硬件介绍
a主板
华擎QC5000M-ITX / PH采用MINI ITX的板型,四核APU A4-5000 APU(4核/1.50GHz/2MB缓存 /Radeon HD 8330集成核显),最大亮点是高效节能,官方给出只有TDP15W。 SoC本身发热量不大,因此我们看到了被动式散热片,彻底无风扇,0噪音静音运行。主要的扩展储存方面,华擎QC5000M-ITX / PH 包括:DDR3-1600MHz×2(最大32GB)插槽,存储SATA3.0(6Gbps)×2,扩展槽PCI-Express2.0(X4 / x16),千兆网卡。
跟J3455是不是很像。
华擎QC5000M-ITX / PH
b阵列卡
lsi是sas卡中不错的品牌,淘宝,闲鱼上有很多,在大妈上找兼容群晖的型号,找到了一张ibm的m5015,此卡是lsi 9260-8i的OEM版本,群晖3617可以直接驱动。sas卡在系统中就是个硬盘。具体信息如图。
管理界面
此卡包邮55元带电池
sas线
我是在闲鱼上收的,价格实惠,淘宝上一般36元每根,8盘需要2根,另外sas线兼容SATA接口,但SATA接口不兼容sas卡口。一定注意。
背面,没有背板只能胶粘,增加稳定性
注意兼容性
此卡可以刷成9260-8i方法如下:
lsi9260-8i属于2010年前的产品,联想的M5014和M5015就是oem的lsi
1、准备一个可引导的DOS U盘。

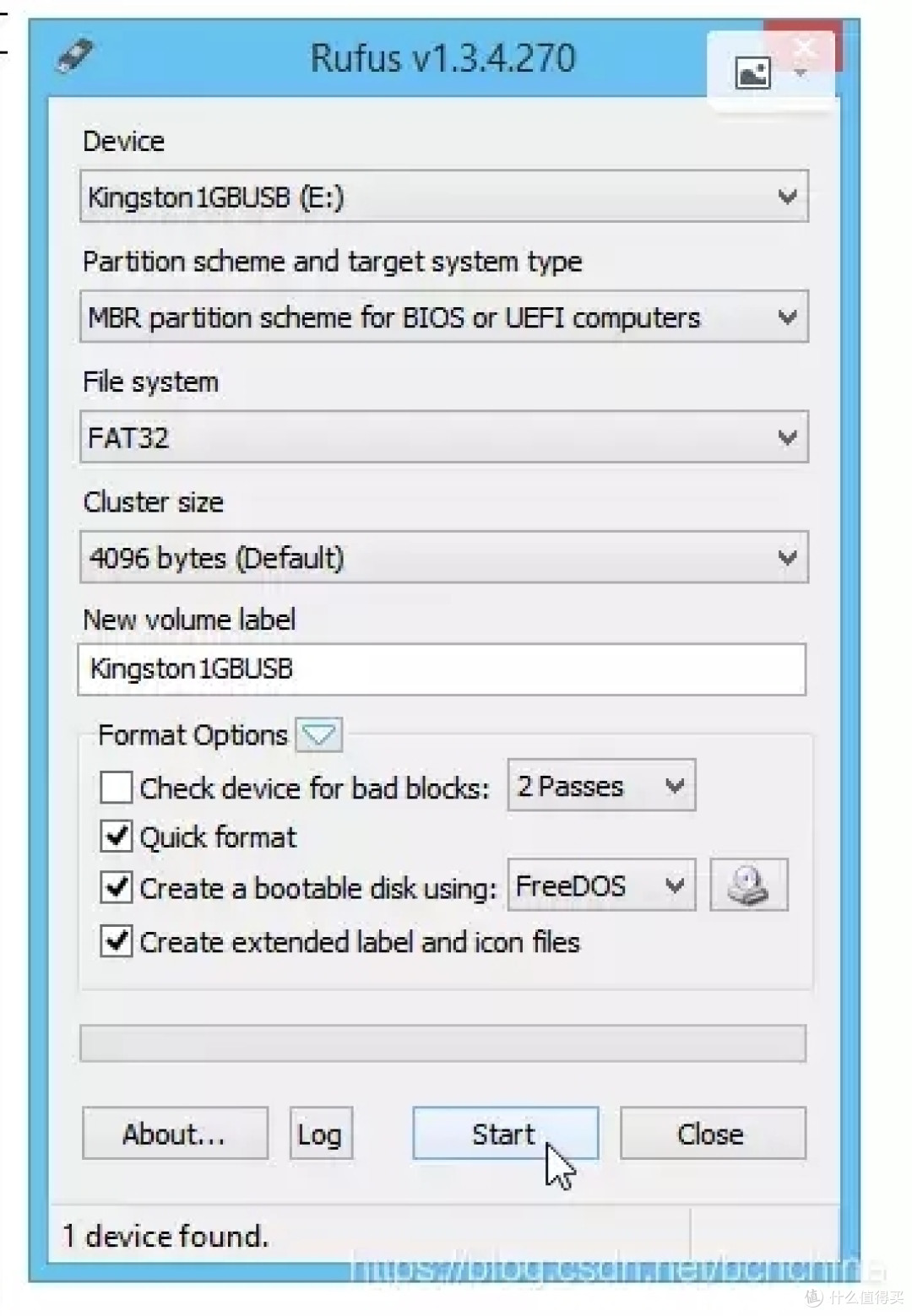

使用Rufus创建启动盘:

2、下载“MegaCLI”和固件。
3、解压缩“MegaCLI”和固件,然后放入u盘。
4、设置BIOS,选择u盘启动。
5、启动系统后,进入的是dos模式
6、键入:MegaCli -AdpFwFlash -f filename.rom –aAll

其中filename.rom是你下载的rom的名字,比如下图中的mr2108fw.rom
7、完成后重新启动系统
8、在引导屏幕上检查固件版本

此卡也能刷直通(IT模式)固件。
c硬盘
看的大妈上很多文章,了解现在硬盘的价格,又在淘宝上找了一下,发现4tb的sas盘价格在380元,折合每tb价格为95元,新的西数12tb在1300左右每TB在100元(有网友评价为垃圾桶),但淘宝中3tb的企业硬盘价格在145元,折合48元每TB,价格还是很有优势的,但网友表示硬盘运行中有炒豆的声音,自己的盘到货后运行了一下感觉可以接受(放在阳台上了,远离卧室)。用的淘宝省钱卡,能便宜50元吧!145*8-50=1110元。




d散热方案
共三个风扇,分别位于硬盘仓前(机箱自带),CPU前(装在机箱侧板上,朝CPU及阵列卡散热器吹),向外排风。
散热风扇位置
2装机介绍
本次使用华擎QC5000M-ITX / PH作为平台搭配2条ddr3 2GB内存,电源是鑫谷350瓦,有3个大d口,配了条d口一转二的线,达到使用要求。机箱用的一个老机箱,3.5硬盘位有7个,光驱位3个,改造下可以12盘位。
装机图
3群晖安装及设置
a硬盘配置
这次是把8块盘分成两组,每组4块。
在卡里分别作raid0,容量在10.4TB,这块大家自己按个人需求发挥吧!
群晖安装张大妈上有很多教程,大家可以翻翻,阿文菌的大作。
结论
这块主板能够支持群晖的全部功能,但是由于CPU的限制,nas整体上没有奔腾2010体验好。主要还是省电,15w+5w*8=55w,一天1度电。
raid0风险有点大啊
你这功耗85w以上,这硬盘我在用不止5w的
@gege2041 请问M5015刷完9260后 如何刷直通呢?
大佬有个疑问,这个阵列卡win10怎么用,我装了系统识别不了,黑裙是不是直接识别的
这个和n3160是不是差不多
大佬 麻烦给个固件的网盘地址呢
我也有这个主板 请教一下您用的什么版本 引导和装的什么版本群晖,感谢!
请问您安装的群晖引导文件是哪里下载的?
8块盘24T?浪费电,噪音大吧,懒得折腾,还不如淘14T外置硬盘。
这个u跟3455还有些距离,跟1900更近点
学到很多,感谢
真是费电啊,优点就是便宜了
24小时挂的话,这硬盘其实不划算
学习了,这个好
这u装群晖虚拟化支持不行,vmm内存不足
查了下,9260应该没有直通模式
