作为一个图吧佬,年中捡不过不少垃圾。最喜欢的当然是购买剪线键盘,接线修复。照片都是当年修复过程的记录,本来以为值得买不适合发这些原创的,既然有活动。就积极响应最近的垃圾佬征文活动,打算把以前购买的洋垃圾都发到站上来。
改造

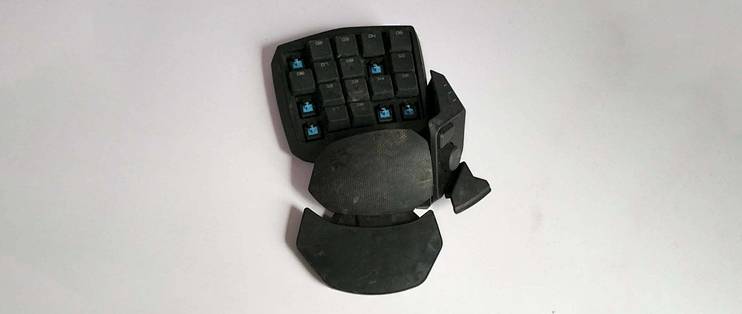

淘得的是第一代雷蛇金丝魔蛛左手键盘,刚刚到手时就像土里挖出来一样,缺键帽,数据线被剪掉。
雷蛇金丝魔蛛表面都是橡胶材质,所以不会像类肤质那样变得黏糊糊。
虽然脏了点,外壳并没有损坏。
usb数据线是被剪掉得,接口并没有损坏。

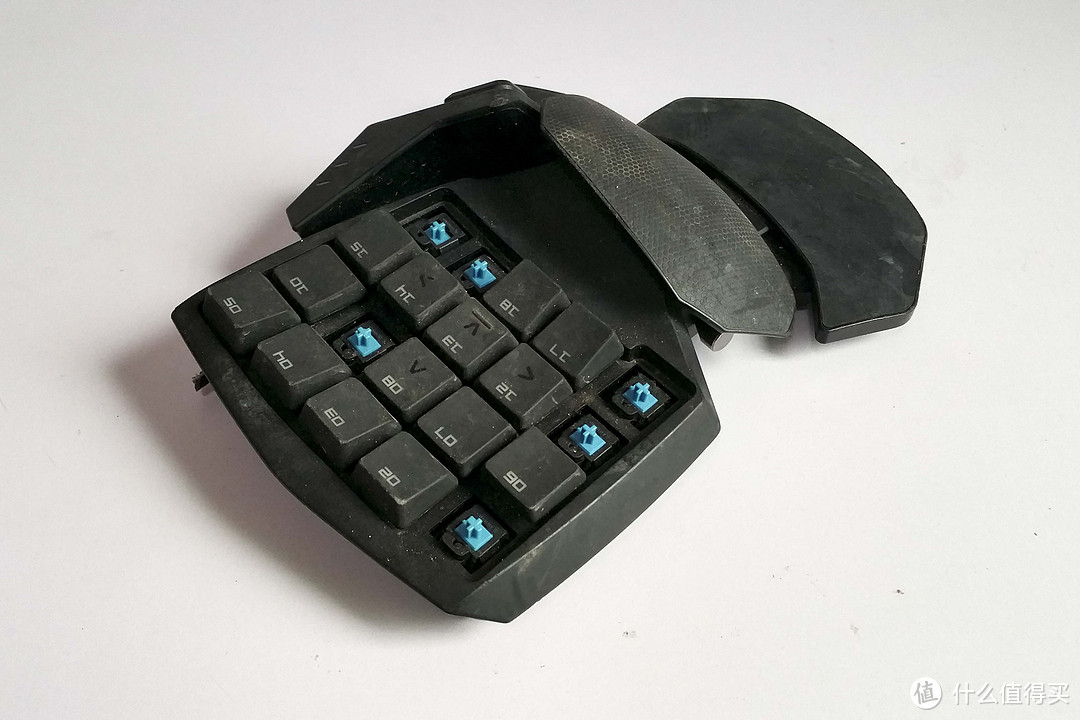

键帽缺了六个。
尽管雷蛇金丝魔蛛采用的是樱桃青轴,由于上盖原因不能使用第三方键帽。
卸掉键帽。

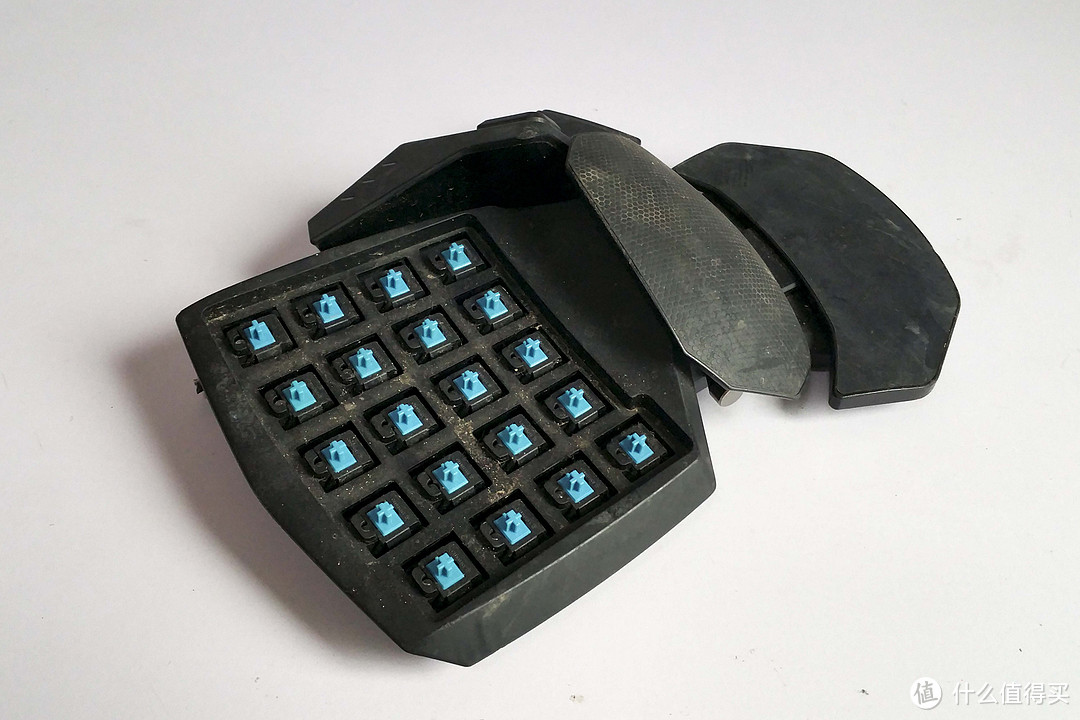

ABS材质透光超薄键帽,宫柱突出。表面是橡胶材质,所以比较厚。
键帽下面都是一些灰尘、虫卵等等。
清理干净上盖。
键盘不知道什么原因被剪线,轴体并没有臭掉,还能啪啪作响。
背面的橡胶垫并没有缺失。
标签上的文字是繁体中文,看来是对岸来的。

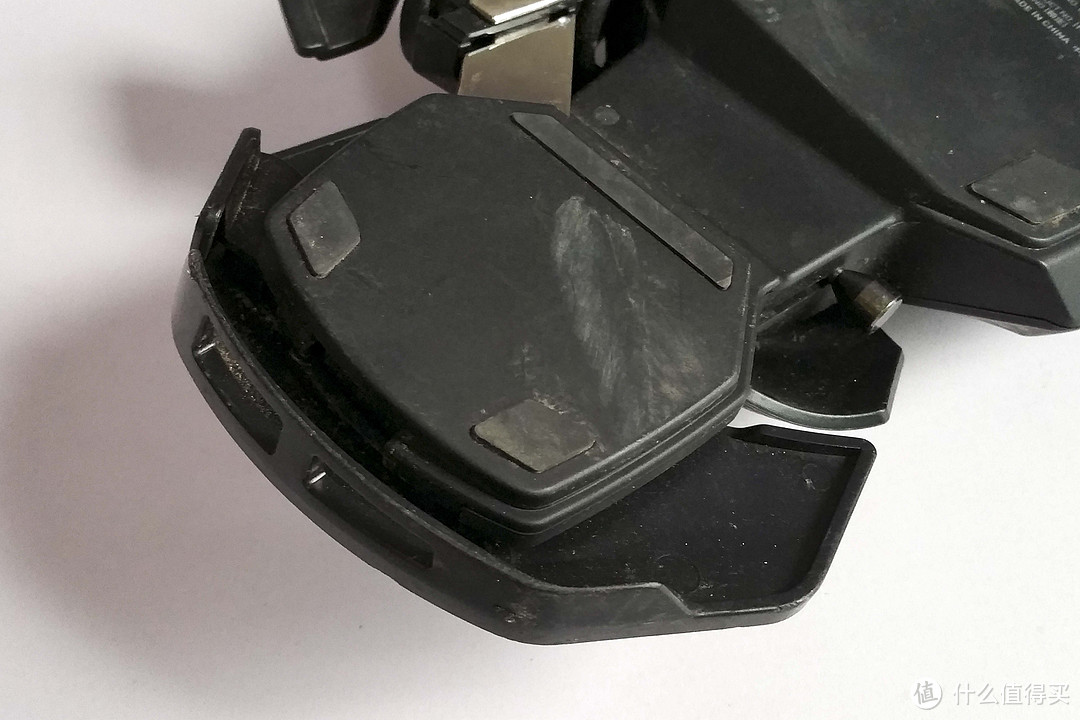

背部有些划痕,影响不大。
开始进行拆卸清洁。
卸掉拇指模块。
松开掌托的插销。
撕掉橡胶脚垫,取下螺丝。

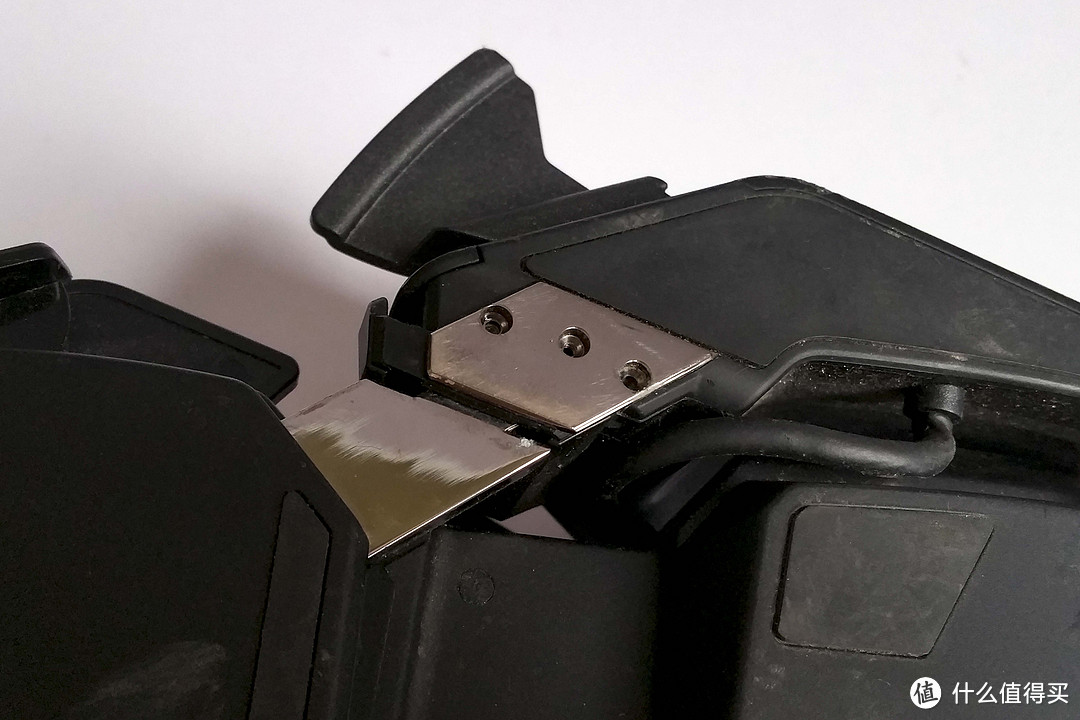

侧面还有一颗隐藏螺丝。
中部也有一颗。
解开腕托后盖。
卸掉拇指模块支撑铁块的螺丝。
卸掉拇指模块的支撑铁块。
卸掉腕托和掌托。
卸下来的拇指模块。

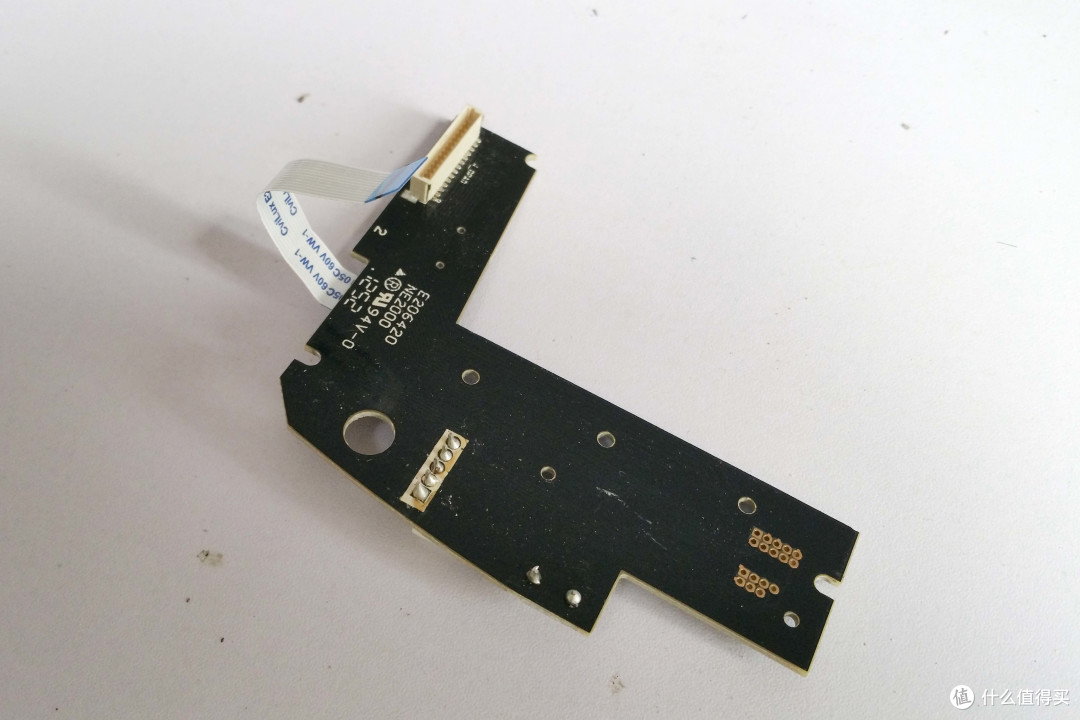

去掉拇指模块连接线。
完全取下拇指模块。
拆解底壳。
卸掉主键区的排线。
卸掉主键区的固定螺丝。
主键区模块下面才是主控板。
取下主键区模块。
按键没有采用钢板固定。
主键区模块背面,能看到使用的樱桃轴是五脚轴体,和原厂樱桃轴键盘的一样。
卸掉数据线的固定铁片。
取下模块。

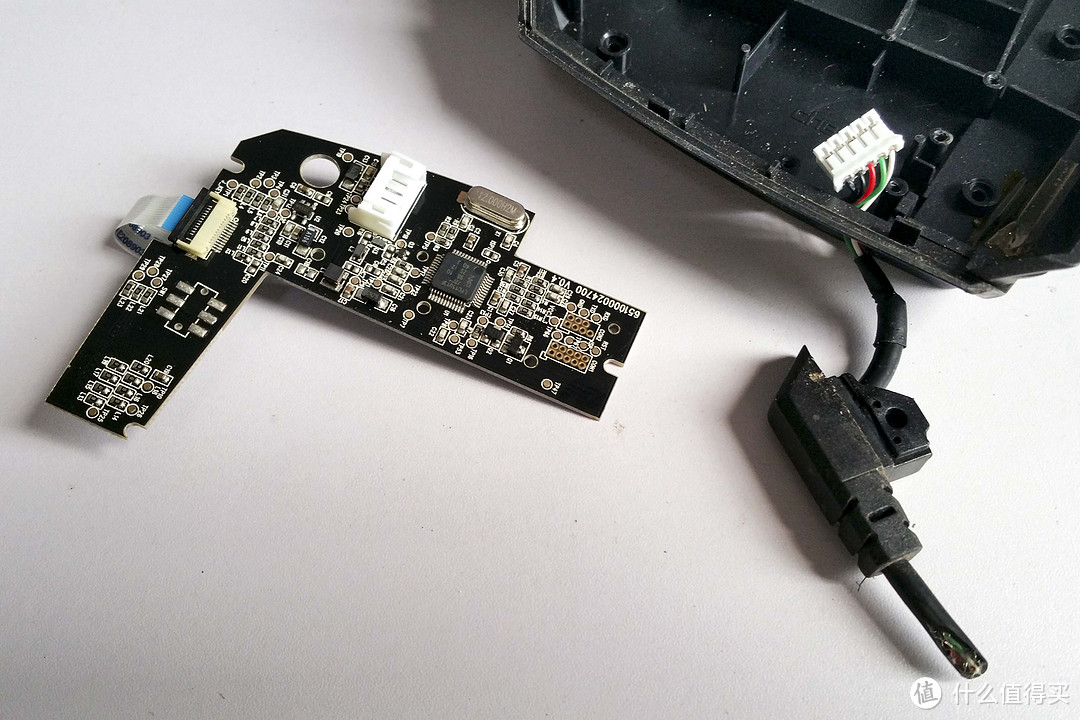

金丝魔蛛主控板。
主控板采用了LPC11U13F处理器,基于ARM Cortex-M0架构,采用LQFP48工艺封装。

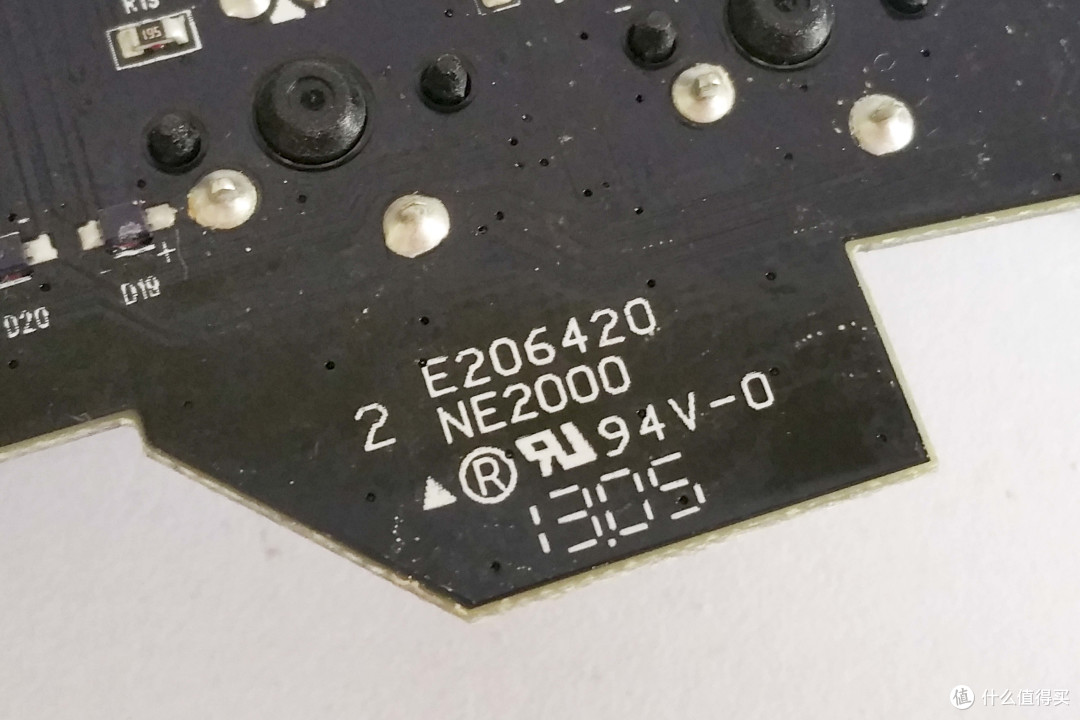

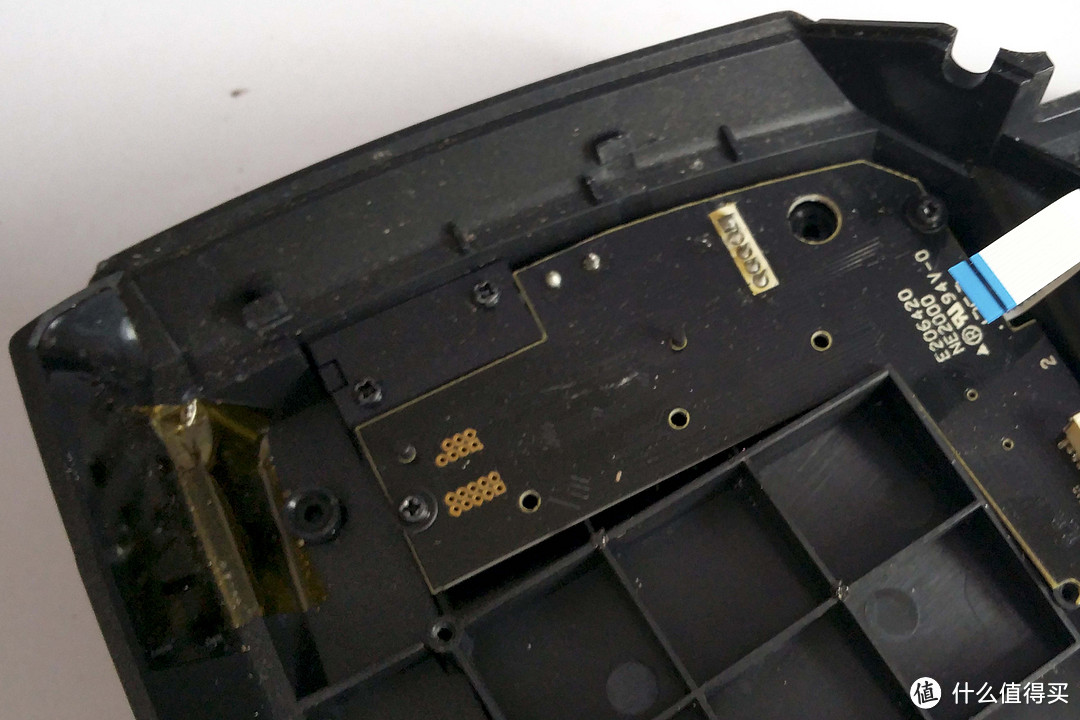

主控板的标签。
五脚樱桃轴,单色led灯珠,旁边有防冲二极管。

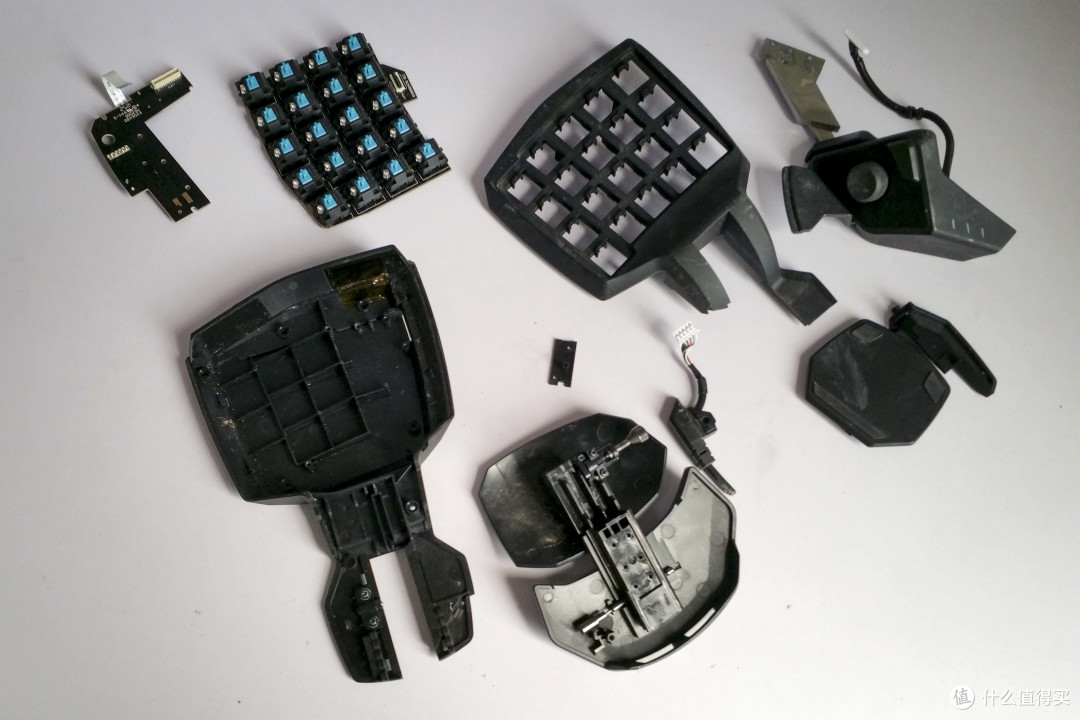

拆解零配件全一览。
将拆卸下来数据线与橡胶固定头分离。
没有完全去掉线,能看到原键盘的线序。

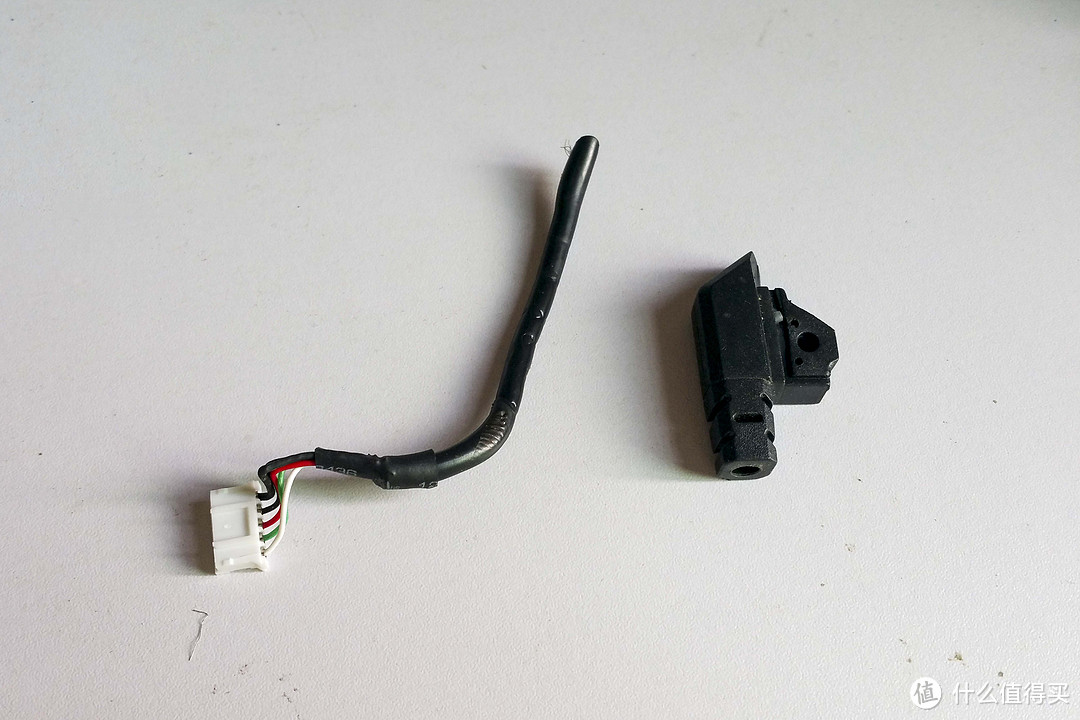

原USB数据线的橡胶固定头。
根据原线的线序,自己接了一条USB数据线。

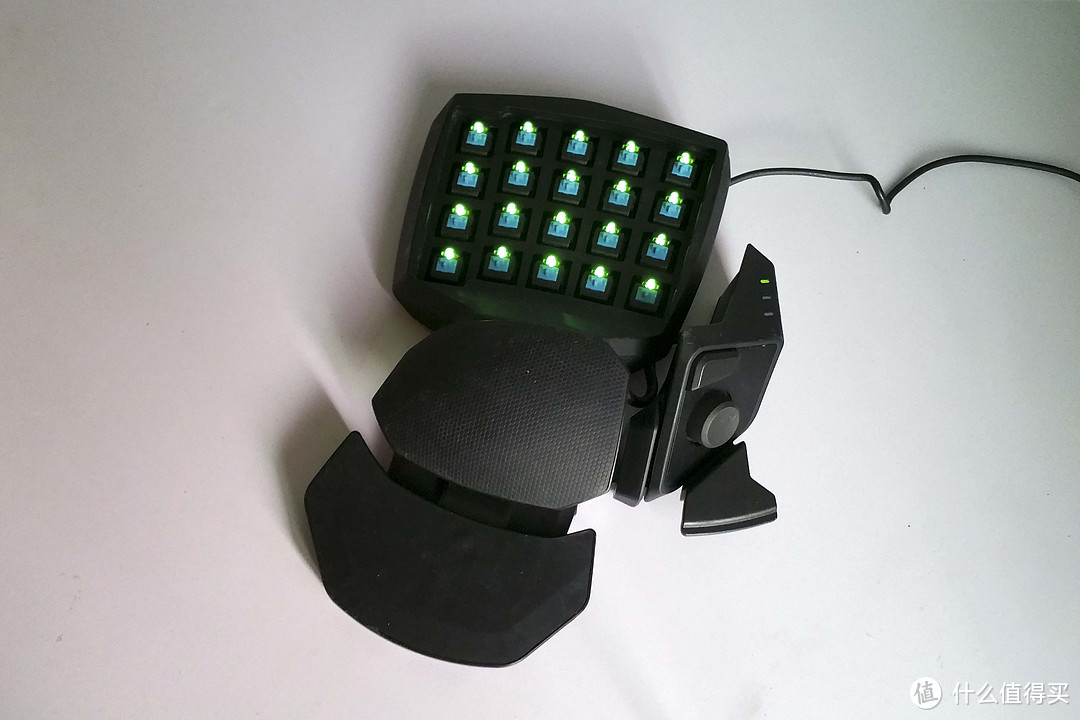

接电脑,灯能亮。灯珠亮度均匀,没有暗的或不亮的。

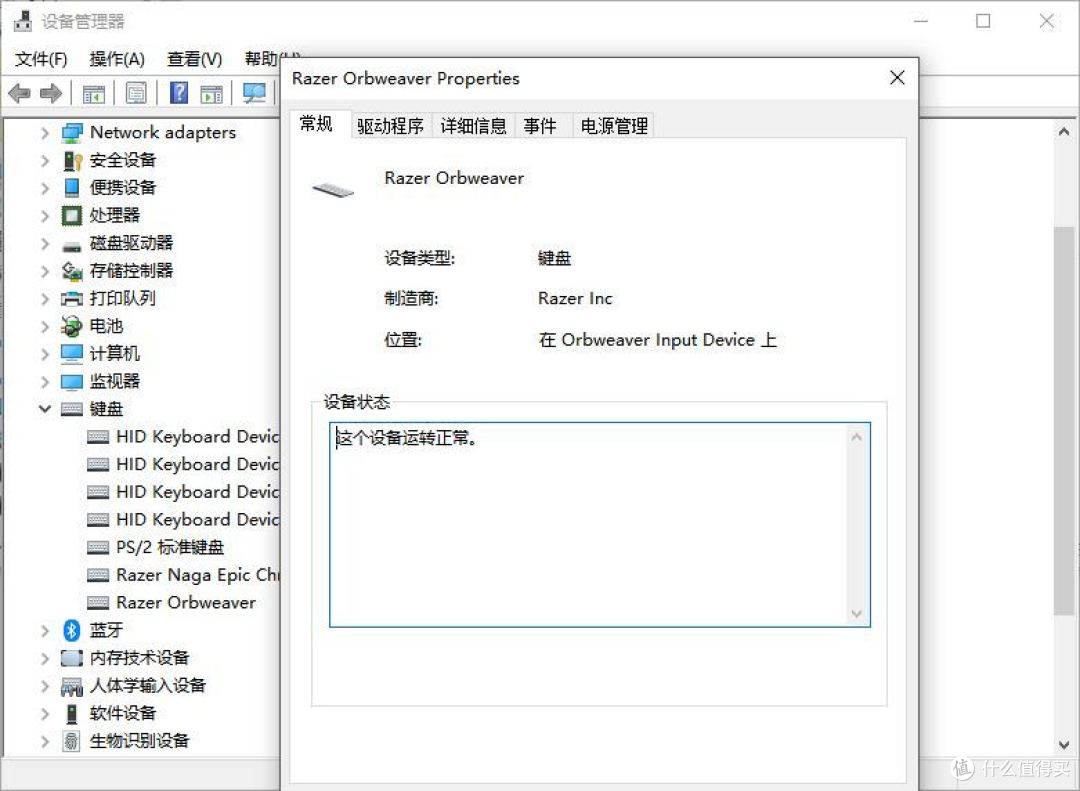

电脑的设备管理器识别到Razer Orbweaver键盘,确度能正确识别。
将线穿过橡胶固定头。
对比原线序接线。
清洁各个配件,对照着拆解的照片将件键盘安装好。
将拇指模块的线也接回去,测试工作是否正常。

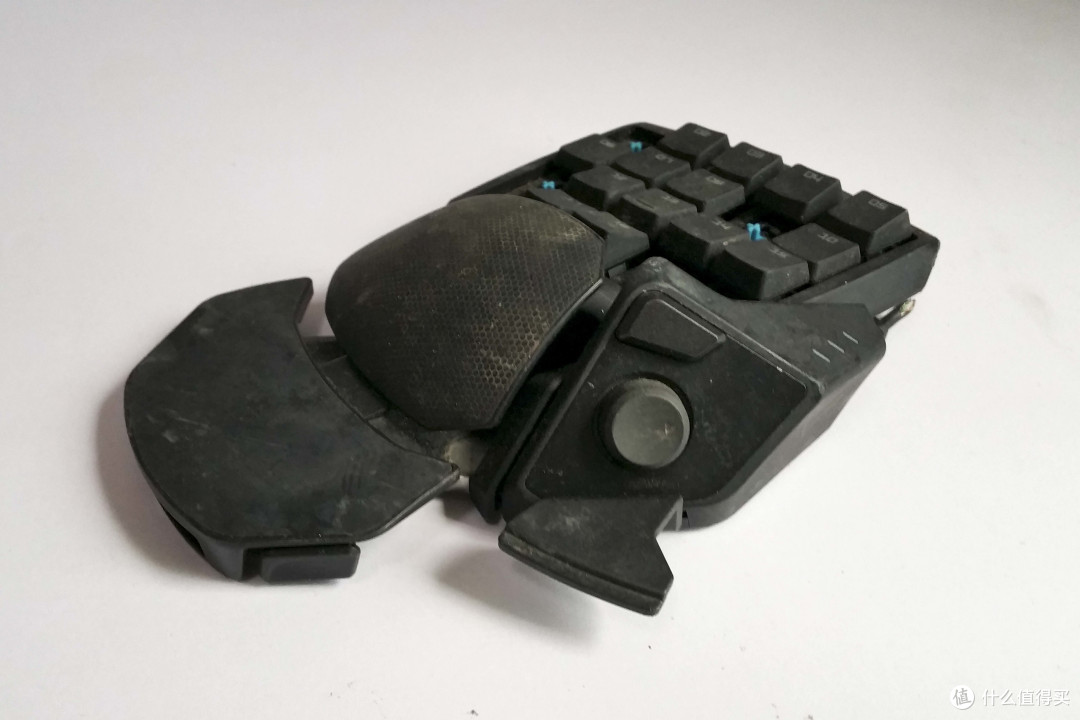

清洁后的雷蛇金丝魔蛛算是九成新吧。
插上电脑,效果不错。
目前问题是键帽不好配,后续再慢慢看有什么合适的键帽。
后记
二手初代雷蛇金丝魔蛛售价在300左右,我这把金丝魔蛛是图吧惯例50包邮到手,能修复好真是赚到了。不过剪线键盘能否修复讲究运气,期间我也翻车过不少,没有技术的建议不要入这个坑。
