拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线

2019-12-16 11:00:00 1点赞 5收藏 1评论

近日,绿联最新推出了一套MFi认证的18W快充套装,包含一个18W的USB PD快充充电器和一条USB-C to Lightning线。充电头网了解到,由于苹果一直没有开放充电器单独过MFi认证的通道,所以市面上的MFi认证充电器几乎没有。而绿联也因此成为了目前市面首家推出MFi认证快充套装的品牌。

此前充电头网已经对绿联这套MFi认证快充套装中的18W PD快充充电器进行了拆解,这次则是为大家带来USB-C to Lightning数据线的拆解,一起来看看线缆的做工究竟如何。

一、绿联 18W MFi套装数据线外观


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线

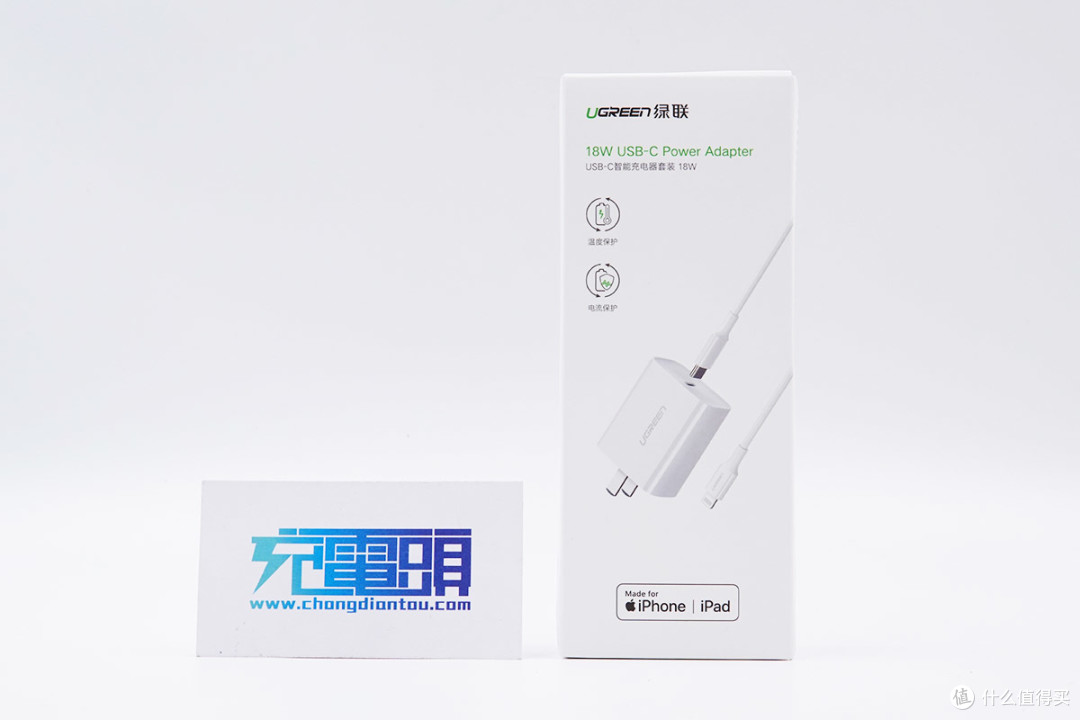

首先产品采用纯白色包装盒,正面印有充电器和数据线的图片。包装盒的最大亮点就在于底部的MFi认证标志,因为直到现在苹果都没有开放充电器的MFi认证,也不允许第三方品牌商在套装的包装盒上打上MFi标志。但如果充电器搭配USB-C to Lightning数据线一起通过了苹果的MFi认证测试,就可以在套装上打上MFi的标志。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


这款UGREEN绿联MFi认证充电套装USB-C to Lightning数据线整齐缠绕成数圈,并使用透明塑料薄膜捆绑固定,数据线白色外皮采用的是TPE材质,线身表面光滑做工精致无毛刺。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


线缆两头分别是USB-C接口和Lightning端子,线身与线头交接处采用抗弯折处理,两插头的塑料外壳上印有“UGREEN”品牌LOGO。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线

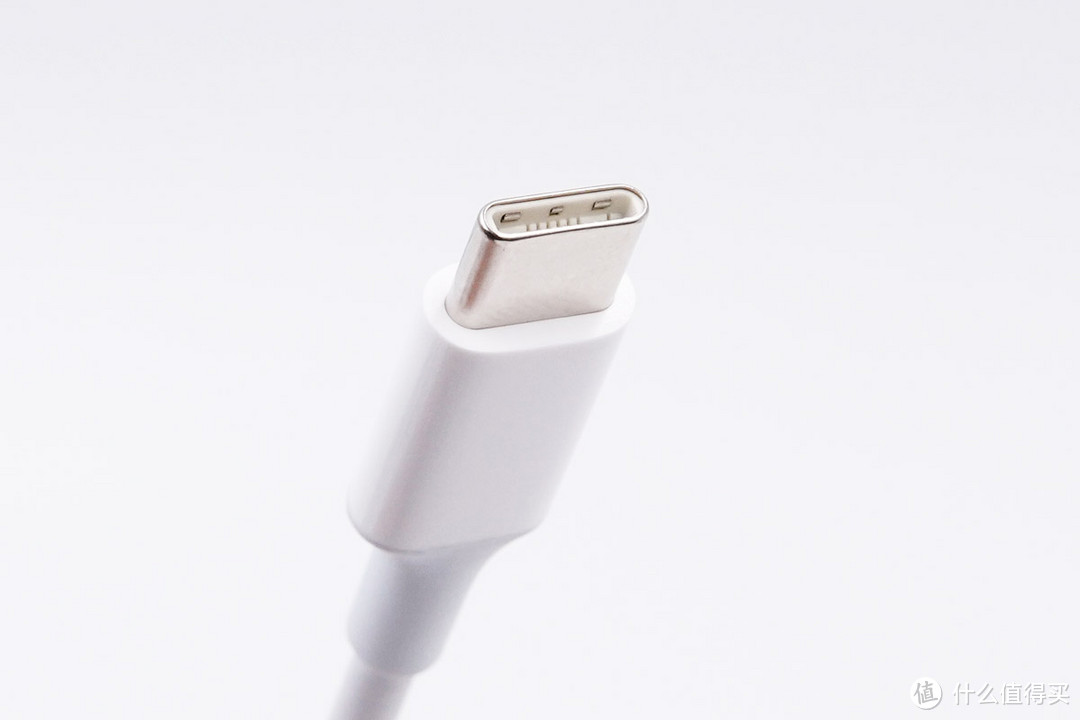

USB-C接口特写。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


Lightning端头特写,针脚为银色,符合C94特性。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


使用游标卡尺实测数据线直径3.15mm。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


使用卷尺实测数据线线长约为102cm,适用于大部分使用场景。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


使用ChargerLAB Power-Z MF001测试仪对UGREEN绿联 USB-C to Lightning线的Lightning端子测试,从测试仪的屏幕中可以看到,这根数据线ASIC、PMU均为原装C94元件,评分为100分。

二、绿联 18W MFi套装数据线拆解


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


拆掉Lightning头的塑料保护外壳,里面是注塑填充保护。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


拆掉注塑填充,PCB板外套一层金属钢套,并且与Lightning头的金属外壳在交界处使用点焊连接,PCB板末端还有一块延长片用来固定线芯。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


拆掉钢套后,可以看到PCB板正面上有一颗大芯片,这是苹果C94端子芯片。相对于以往USB-A接口上面使用多颗元器件组合C48、E75端子芯片,C94芯片设计集成度更高并且可以支持USB PD快速充电。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


芯片特写,丝印AS3616A,芯片下面有封胶。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


PCB板背面特写,上面是一颗丝印9BX的CSP封装芯片,芯片以及旁边焊接的线芯上涂胶保护。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


再来看一下线材的横截面,很容易看得出其中4根线芯的线径大小,线芯外围是金属屏蔽层兼负极。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


白色外皮内部是屏蔽网,具有屏蔽保护与稳固编织网层的作用,外皮与金属编织网结合十分紧密,外皮底部能看到外皮被金属编织网塑型挤压出的印记。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


屏蔽网内部还有一层屏蔽铝箔,加强屏蔽效果。此外在内部线束的三个等距位置上有三根淡黄色抗拉纤维,位于线缆的最中心位置还有一根白色抗拉纤维。整根线缆的抗拉性能很优秀。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


线芯特写:三根数据线芯和3+1根电力线芯。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


电力线芯特写,选用了21AWG加粗镀锡铜线芯,具有损耗小、充电快、传输稳定、不伤机的特点。五根线芯里都配有抗拉纤维,使每根线芯都具有抗拉功能。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


红色线芯特写。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


蓝色线芯特写。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


白色线芯特写。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


绿色线芯特写。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


线材部分一览,从上到下分别是TPE外皮、金属屏蔽网、锡纸屏蔽层、白色和淡黄色抗拉纤维、电力和数据线芯。


拆解报告:UGREEN绿联MFi认证USB-C to Lightning数据线


全部拆解完毕,来张全家福。

充电头网拆解总结

这根UGREEN绿联MFi认证的USB-C to Lightning数据线线身塑料外皮采用的是TPE材质,表面光滑做工精致无明显毛刺。使用了苹果原装C94的芯片,在充电性能上可以达到和苹果原装一样的效果,兼容性无需担心。

充电头网通过拆解发现,Lightning线头处的金属外壳封装设计很牢固,并且注塑进行绝缘和保护,线身内部配有四根纤维抗拉线,而且每根线芯均选用了21AWG加粗镀锡铜线芯,线芯里面还配有一根抗拉纤维,整根线传输性能和耐用性都非常的优秀。
