值得买木制LED时钟 改内置18650锂电池

下午刚收到值得买定制木制LED时钟就拆开研究怎么改成内置电池的，可以看之前篇晒单

值得买的LED时钟 拆解改造预告+1000天签到火漆

https://post.smzdm.com/p/akxwrlee/

拆开后内部空间还可以，18650电池应该可以放的下。

内部空间还可以，应该可以照此改装

就按照之前的思路开始改装，焊接锂电池充放电模块,这个小模块集成了充放电和锂电池保护板的功能，可以边充电边放电。按照电路板标线开始焊接电线。

TP4056锂电池充放电模块

焊接18650锂电池，由于没有点焊机，只有通过电烙铁焊接了。2节电池并联，单节电池3400mah，国产七里顶的18650锂电池。

没点焊机，用电烙铁焊接的，推荐用点焊机焊接锂电池

整体电路连接图，在电池输出端加了一个自锁的开关，用于控制时钟的开关，不然会一直通电的。

整体电路接线图

接线

接线

模块输出线焊接到时钟主板的电池4.5V接口

由于外壳较厚，模块自带的C口无法伸到外面，所以又焊接一个type c的母座,把C口延伸到外壳外面，容易充电。

延长type c充电口

所有的接线完成，简单试一下，看看可不可以点亮。

完美点亮

充电也没有问题

下面就是开孔，把按钮开关和type c充电口从外壳上面开出来。

type c充电口

自锁按钮开关

内部用热熔胶粘贴锂电池和充放电模块

充放电模块下面用绝缘胶带贴一下在粘模块，防止短路

充电时红灯亮，充满蓝灯亮

最后按照时钟主板时候发现由于18650锂电池过厚，不能完全按照回去

放锂电池这边有点高，顶住时钟主板了

没办法，幸好有黑色的发泡板，剪一圈粘到电池壳上，把电池壳整体抬高

粘了一圈，把电池仓抬到一点

还可以，不太难看

最后成品图：

正面

背面

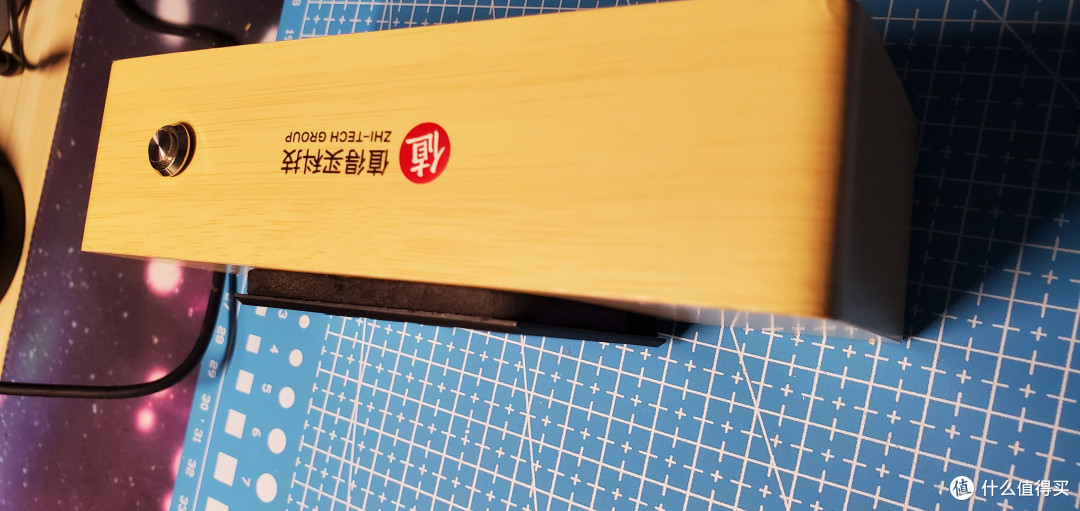

顶部

侧边充电口

顶部开关按键和下部type c充电口

总体花费：

TP4056锂电池充电模块 4.1元

8mm自锁金属按钮开关 6.5元

type c母座 0.36元

七里顶18650锂电池*2 20元

硅胶线 1元左右

共计花费32元，3小时。
