拆解丨一台更完美也更好玩的商用NUC

第11代NUC分为商用和办公家用等不同用途，其中商用版是Tiger Canyon猛虎峡谷。猛虎峡谷搭载了英特尔第11代处理器，在I/O接口部分有了较大升级，CPU直接提供了4条可配置DDI总线，可以配置为eDP 1.4、DP 1.4、HDMI 2.0和雷电接口，完全满足高清视频输出和雷电高速连接需要。CPU提供了PCI-E 4.0x4用于连接SSD。PCH部分，无线网络支持Wi-Fi 6，有线部分升级为2.5G以太网接口。

猛虎峡谷可以选配第二个以太网接口，而且更重要的是这个接口也走PCI-E总线，机器拥有双雷电以及HDMI 2.0，显示输出更强悍。本期就是对商用版猛虎峡谷做简单开箱和拆解。

开箱

配件包括机器挂架背板、电源适配器、固定螺丝。

正面I/O接口一览：2个USB 3.1接口和开关机键。

背面I/O接口一览：双HDMI视频输出接口，双雷电接口，2.5G（最高2500Mbps传输速率）以太网络接口，双USB接口。最下方有一个RS232接口（可以额外扩展出以太网接口和USB接口）。

侧面有一个防盗孔。

拆解

打开后可以看到内部结构，底盖上2.5寸硬盘和主板之间用排线连接，扩展接口和扩展卡也用排线连接。

底盖贴有散热垫，用于M.2硬盘和网卡芯片散热。

扩展卡使用M.2 B-key和主板连接，也可以安装第二个M.2固态硬盘。

扩展卡上的英特尔网卡芯片。

机器内部主板。

取出主板。

主板上面有多个M.2硬盘位。

预装了一块Intel AX201网卡。

拆掉网卡后的主板。

主板背面覆盖硕大的散热风扇和鳍片。

取下散热风扇，5V/0.7A规格。

取下双热管和散热鳍片。

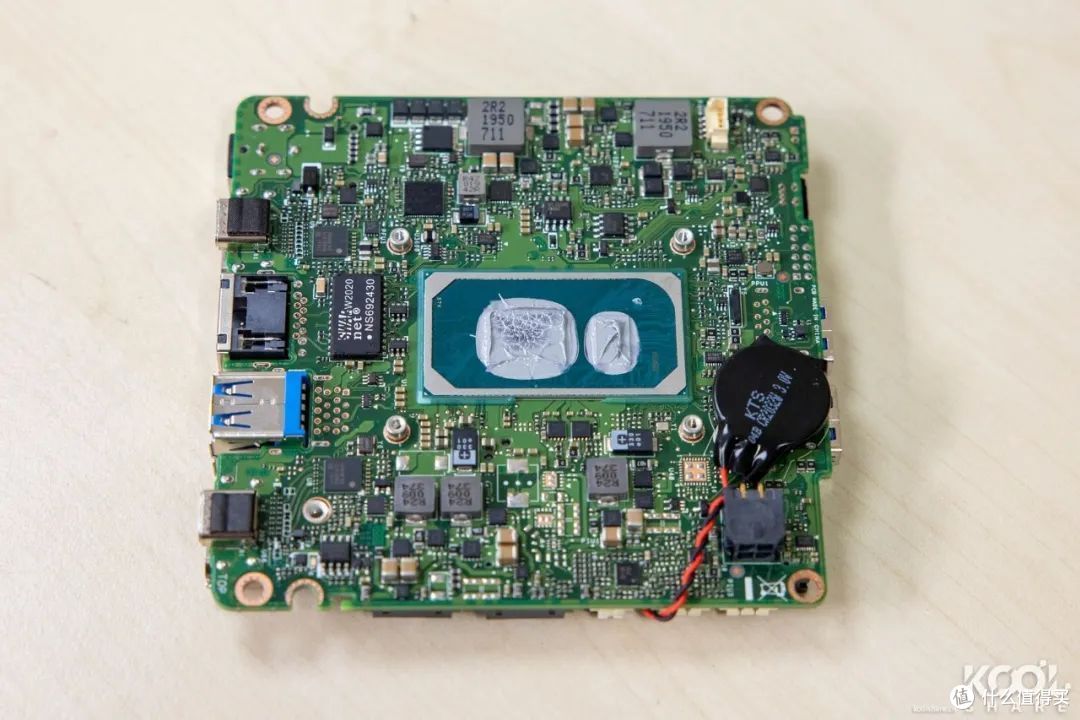

主板背面。

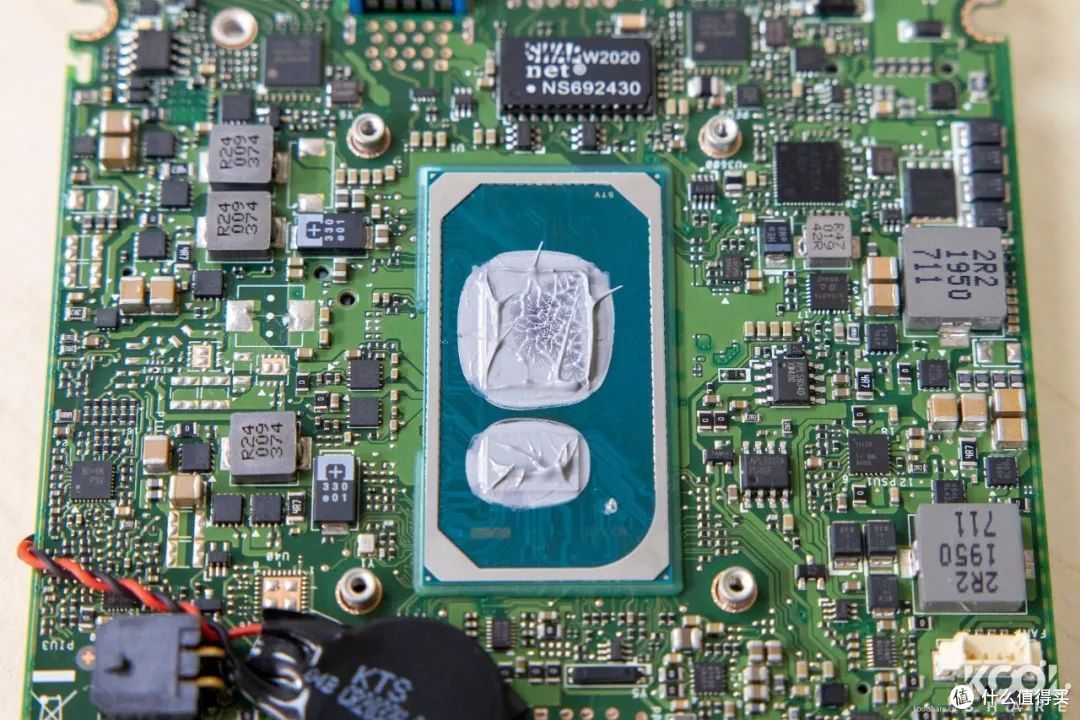

其中最大的就是SOC芯片，上面有两个Die核心，英特尔把CPU和PCH直接集成在一起。

主板上2颗Intel JHL8040R芯片、雷电Retimer芯片。英特尔雷电控制器直接集成在CPU内部，外部只需要Retimer芯片做信号放大。

Parade PS8409A HDMI 2.0芯片，负责原生HDMI 2.0的信号输出。

ITE IT5571VGEC芯片，负责周边I/O接口。

Realtek RTD2173 DP 1.4转HDMI 2.0信号转换芯片。

英特尔网卡芯片，最高支持2500Mbps传输速率。

芯片连接示意图。

纳客总结

从本次机器拆解可以看出来，猛虎峡谷内部集成度更高，I/O接口做了全面升级，有了雷电接口的加持也让这台机器可玩性和扩展性更高。

猛虎峡谷商用版本追求极致稳定性、可靠性，可以在0~40度极限环境下全天候运行，并且还有vPro版本可以选择。另外机器自带RS232接口可以额外扩展出以太网接口，组成双网口，例如可以用作公司服务器或者个人存储服务器等，至于更多玩法还需要小伙伴们自己去探索。‍‍
