创作立场声明:一个多月,潜心折腾,黄金沉淀,分享于世

原生态PCIe4.0原生态PCIe4.0

购买理由

性能超越许多570主板,把CPU5800X超频到4841MHz,并且稳定在4800MHz使用!

【开箱篇】

一、外包装:铭瑄MS-iCraft B550 WiFi身为m—ATX小主板,却有着超级大包装箱,比许多ATX主板包装还要大出一圈。右上角显眼的PCIe 4.0,是这块主板的亮点之一。

开盒开盒

二、开盒:最显眼的ICRAFT这个铭瑄推出来的高端系列之名。一张彩色说明中,主要讲解特色功能的使用,其他普通性能就没过于多说(富有针对性的说明书,非常实用)。

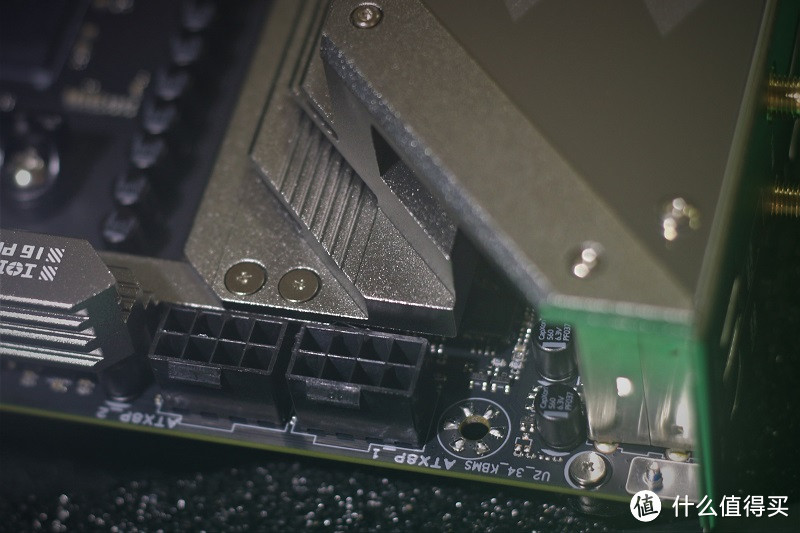

双8P接口双8P接口

三、供电:劲爆的12+4P供电模式,又是该主板的一大亮点。注定该主板不是普通使用者所拥有的(没有多少电源有双8PCPU供电输出)。稳定的高压,为后续超频的运行,提供充足的能源!

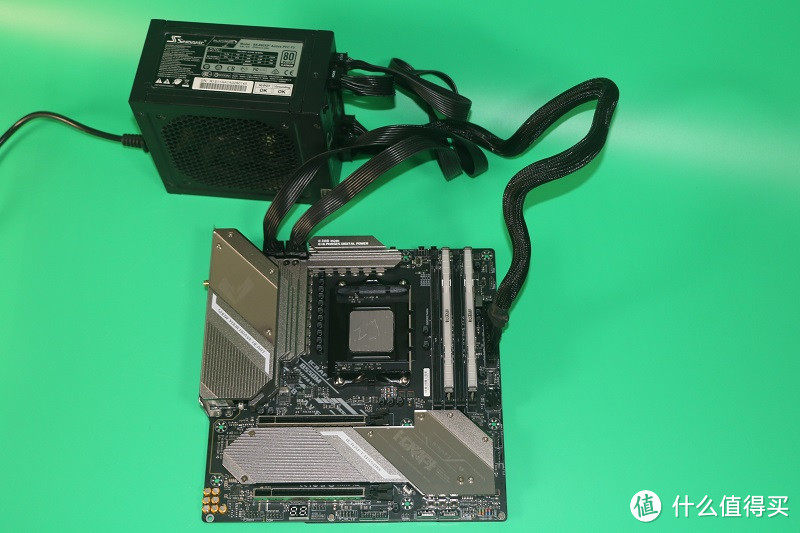

强劲电源匹配双8P强劲电源匹配双8P

双8P接入双8P接入

四、开关:彩色开关针脚,另外配有三个手动按钮,分别为“RGB”、“重启”、“开机”。

开关开关

五、侧背板:一体式I/O侧背板,加强了电磁屏蔽的效果,也免去玩家模式(裸机),丢失侧板的隐患。

1、拥有2个USB2.0,3个USB3.2 Gen 2 Type-A,1个USB3.2 Gen 2 Type-C。

2、拥有1个SPDIF输出,LAN口是2.5G的,使用Realtek8125B 2.5G。(家庭的网速目前达不到,只有企业级别才能上)

3、无线部分则是标配了IntelWiFi6 AX200,搭配5.0蓝牙功能。附送的一个磁吸型信号增益天线。

4、卡视频输出接口为HDMI+DP的组合(只有锐龙G系列的CPU,可以达到1050显卡的效果)。

5、另增设2个实体的按键一个是ClearCMOS键,另一个则是BIOSFlash Button,它配合旁边白色框的USB2.0接口可以在不安装CPU、内存、显卡的情况下刷入新BIOS。这个给玩家提供便捷操作。

侧板侧板

配备后背板,图腾刻蚀设计,保护元器件焊脚。整块主板245mm * 245mm,小巧精致!

背板背板

【上机篇】

一、为了搭配如此豪华的铭瑄MS-iCraft B550,特地把5600x升级为5800x。铭瑄自主设计AMD处理器专用固定防拔扣具,玩家反复拆装CPU的心惊肉战的内心世界,一去不复返了!

CPUCPU

二、内存条:三星B-die内存条2x8G,拥有RGB幻彩!

内存条内存条

三、硬盘:设有两个M2.0的固态硬盘插槽,位于两PCIe显卡插槽之间,有专用硬盘散热铠甲覆盖着,卸下4个固定螺丝,一览无遗,支持PCIe4.0(仅上端M2.0支持)!

硬盘硬盘

装入两根1T硬盘,一根刚刚上市不久,另一根还未量产。

2T2T

【超频篇】

一、CPU超频:5800x默认频率3800MHz,随意轻松超频就上到4841MHz。

BIOSBIOS

使用感受

CPU超频CPU超频

二、内存条超频:采用很普通的3200内存条(之前最高曾超频到3400MHz)。

跟以往的主板不同,这次直接从3200MHz起步(原来都是2400MHz起步),依次3260——3400——3466——3533,直接傻瓜式超频(不调电压、不调时序)直到冲刺3600MHz,才开始陷入多次重启,自动降频开机。

内存条超频设置内存条超频设置

34003400

35333533

【升级篇】

一、硬盘读写:第一插槽,可以支持PCIe4.0,遗憾手上两根1T的M2.0都只是PCIe3.0的,不过读写速度够给力了!

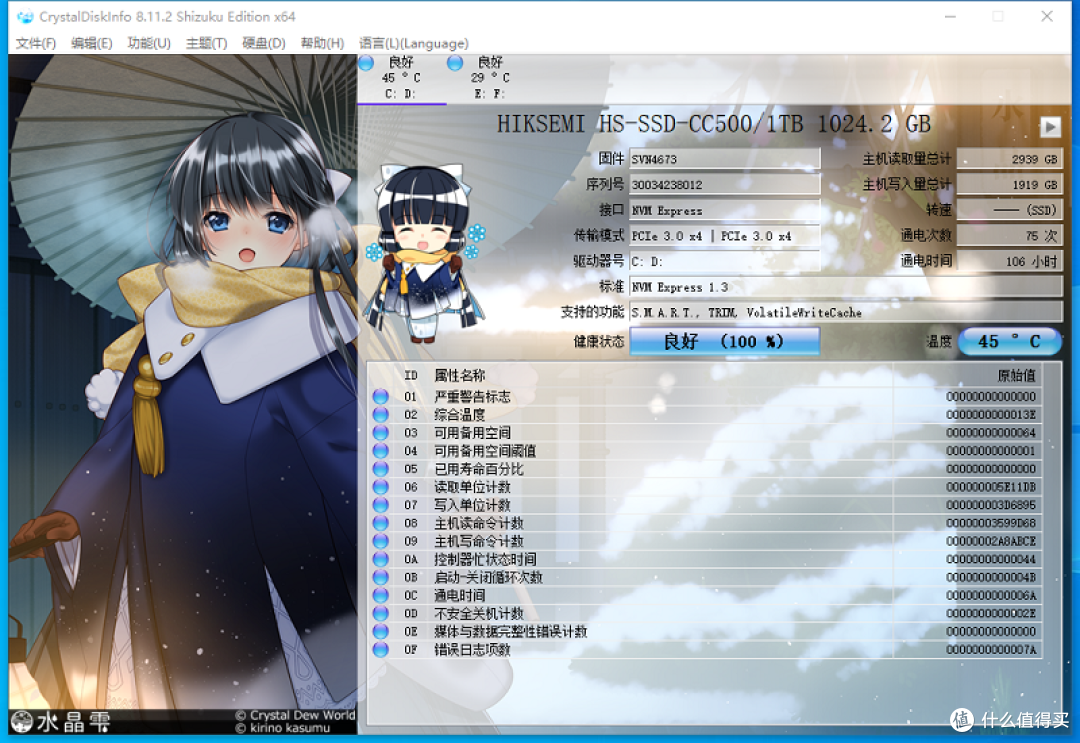

主盘主盘

副盘副盘

同一个硬盘、同一个CPU,分别在470太极主板和电竞之心B550M中,后者的读写速度略有提升!

(你可以选择简单谈下商品的使用感受,当然也可以进行详细的性能测试,如手机可以测试相机、续航等等)

读写读写

二、无线信号提升:

主要测试硬件:电信300M光纤,连接华为光猫,千兆接口输出;斐讯K3路桥,连接两个华硕路由器,发射信号华硕AC5300(wifi5)、华硕AX82U(wifi6)。以上两路由器均刷最新“梅林固件”。

八爪鱼八爪鱼

魔鬼鱼魔鬼鱼

依据个人多年台机无线上网的经验。路由器和台机直接隔着一堵墙关门进行测试。

53005300

82U82U

太极470主板,自带WIFI5无线网卡。呈现出如下图对比效果。请留意正下方的网卡速度,以及右下方的WIFI信号强弱的对比。

WIFI5WIFI5

电竞之心的网速几乎是翻倍的。不仅自家的所有的无线信号满格,就连“隔壁邻居”的WIFI信号依然满格接收来!

WIFI6WIFI6

三、BIOS升级,原来BIOS版本为H1.0G,

1、 官网下载H1.2G。BIOS文件解压,保存在U盘(FAT32格式)的根目录下。

2、 U盘插入侧背板的BIOS FLASH的USB接口。

3、 拔掉所有CPU供电线,拔掉所有的内存条,但要保持主板的24P供电。

4、 长按BIOS FLASH按钮3秒,直到主板的上下两个铠甲LED灯闪烁,松开按钮。

5、 等待5分钟,铠甲上的LED灯,两种速度交替快闪,最后停止闪烁,自行灭灯。说明成功刷好BIOS。

6、 拔掉USB,插入CPU供电线,内存条,开机点亮!检测一下,居然是H1.3G版本了

官网官网

刷BIOS刷BIOS

【光效篇】

目前市面上所有的中高端主板,都有配有RGB调控针脚,iCraftB550M WiFi也不例外,主板的右上角和左下角,分别设计一对三针脚ARGB和四针脚RGB。

光效光效

【建议篇】

1、 BIOS虽然有中文模式,但一半还是英文,希望未来推出全中文模板。

2、 BIOSFLASH一键升级BIOS固然迅速,毕竟需要断开CPU和内存条。对于装好的主机,还是开机直接进入BIOS刷更方便,希望未来在BIOS里有专门提供BIOS FLASH的栏目。

3、 铠甲RGB灯:上段MOS铠甲一半被机箱后置风扇遮挡;下段M2.0铠甲一半被显卡遮挡。导致灯效在大机箱里不显眼。建议未来设计可以兼顾考虑这两处常规装机。
