FERMAX可视门禁无接触解锁改造分享
改造动机
门禁想必大家都很熟悉,每家每户都有,点外卖,收快递每天没少用
在一次次的往返于解锁开门的路上一个想法突然在脑子里冒出来:
这玩意难道就不能像智能家居设备那样语音控制嘛?
上厕所的时候万一门铃响了,喊一声“芝麻开门”就自动解锁岂不美哉?
改造思路
去社区搜索了一下,发现已经有好几篇文章了,看来大家都很懒
实现的思路基本都大同小异,由于解锁按钮大多用来控制电路的通断,
因此只要并联一个能够实现语音控制的继电器上去就可以了
除此之外还需要考虑的因素有,继电器的供电问题、解锁的触发逻辑。
总结下来分为以下几种情况:
1.室内机有人呼叫时才得电,需要摘下话机,然后按解锁。
2.室内机一直有电,有人呼叫需要摘下话机,然后按解锁。
3.室内机一直有电,有人呼叫无需摘下话机,直接按解锁。
经过研究我家的话机是第3种情况,那就很简单了,直接通过话机取电,再将继电器输出并联在解锁按钮上即可
这种集成好的模块很容易买到,关键字“通断器”常见的有易微联和米家Mesh方案,
易微联大多是WIFI接入,绑定易微联APP后实现手机控制,通过米家APP绑定易微联账号后也能实现小爱语音控制
米家Mesh版常见的都是封装好的的,内部电路板大同小异,需要有Mesh网关,我有小爱Pro音箱所以就用了这款
具体步骤

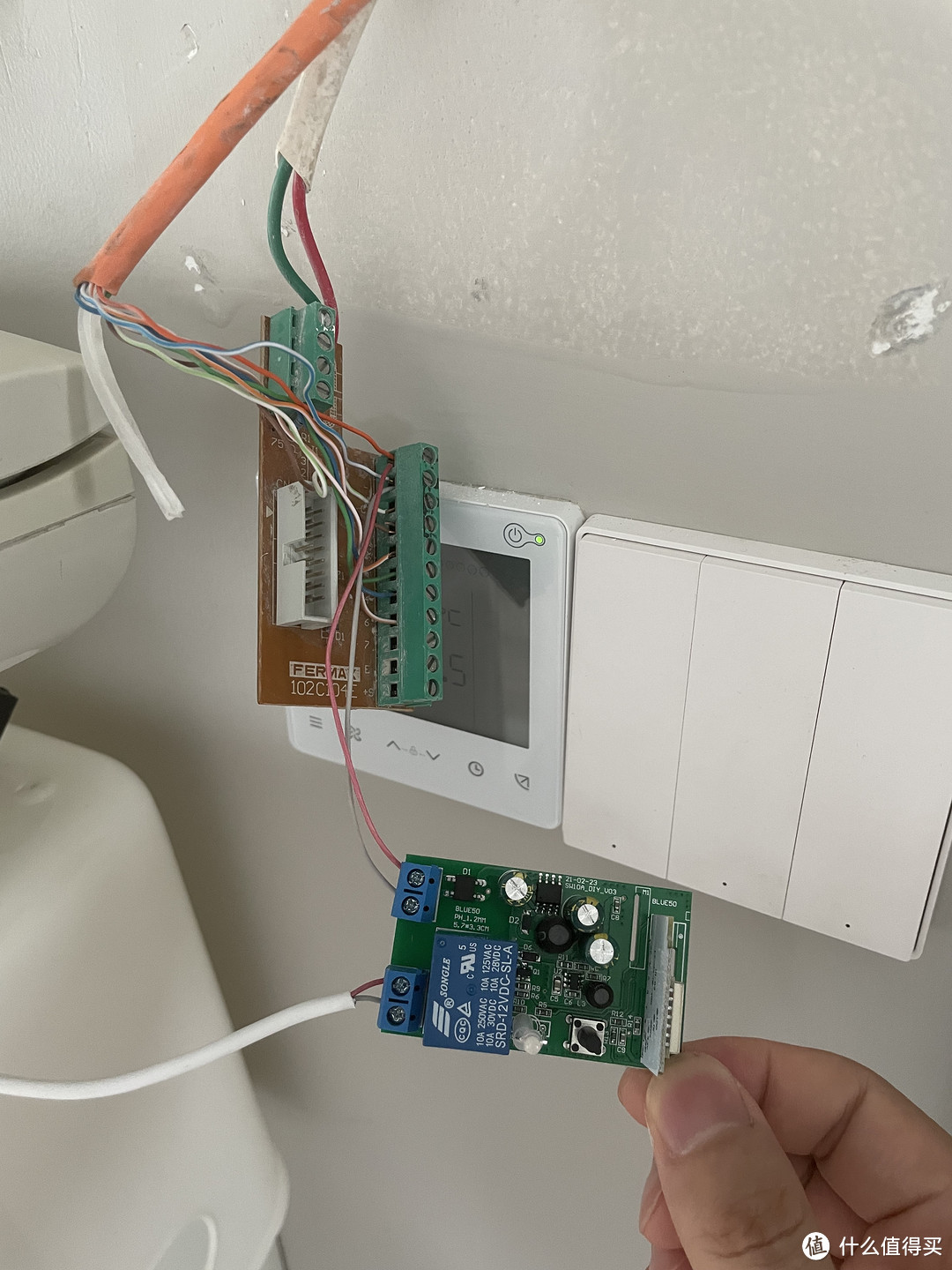

拆下室内话机,背面有一块电路板连接墙壁出线,红圈两根线经万用表测量为DC18V,正好用来给通断器取电

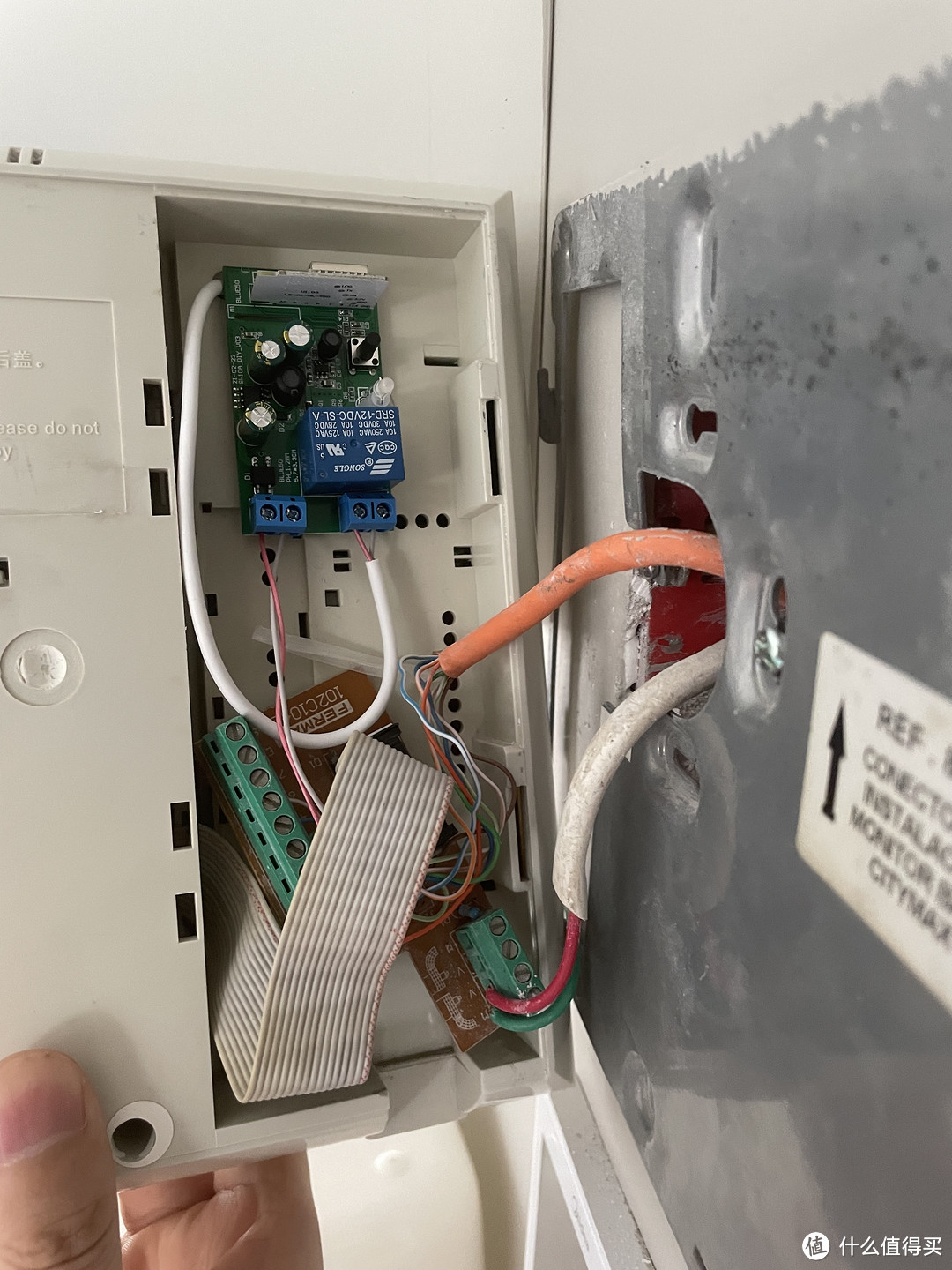

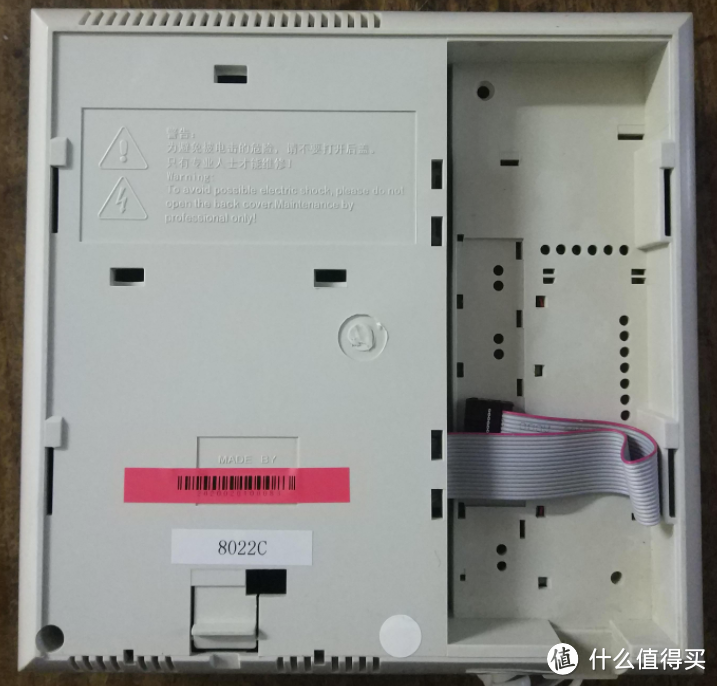

机子背面空间富余,通断器可以藏在这里
接下来就是并联解锁按钮,拆开机器正面,里面居然藏了个CRT显示器也是没想到
一开始查了门禁品牌发现还是个西班牙品牌,以为里面是精密电路还犹豫要不要动手,
拆开一看解锁按钮就是如此简单粗暴
这就很简单了 背面直接飞两根线上去连到通断器的输出,在软件里设置为点动模式即可
插上门禁室内机的排线就完成了,通断器体积有点大我把外壳去掉了,直接裸板安装

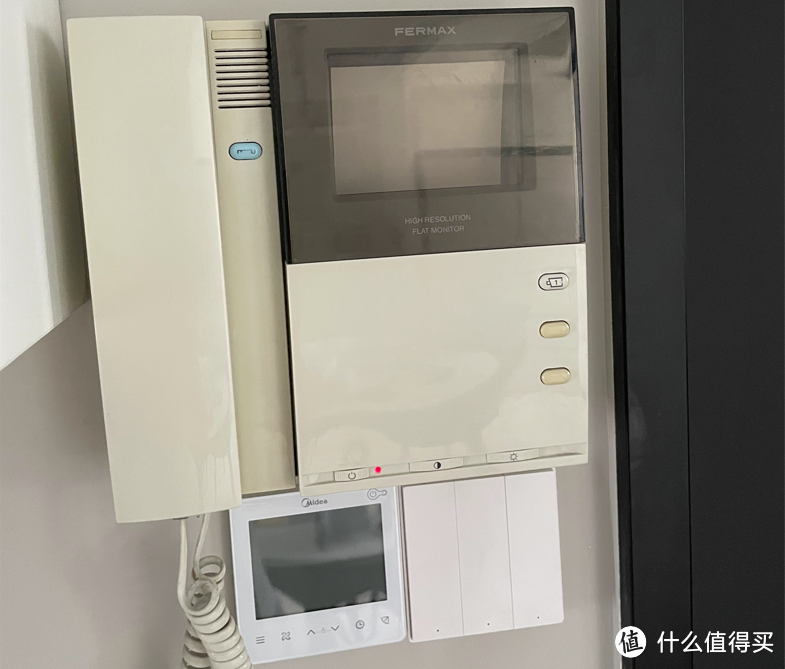

合体完成,扣上收工
最后在米家APP添加通断器,设置为点动模式就大功告成。
最终实现效果就是楼下有人按门铃,对着小爱喊“开门”即可。
自己出门若忘带门禁卡那就按自己的门牌号然后掏出手机解锁即可。
改造成本:24元
