华硕ROG X870 吹雪S主板评测：电镀“战姬”加颜值，内存AI皆升级

在上个月落幕的BW2025上，华硕带来了印有RO姬本体的ROG STRIX X870-H GAMING WIFI S主板，主板上飒爽的RO姬立绘令主板更精致，“二次元”味道更浓。可能这时有买了ROG STRIX X870-A GAMING WIFI吹雪主板的用户就不乐意了，凭什么RO姬本体就能出现在主板上，而雪武战姬就不能？诶，华硕还是懂得怎么“端水”的，这就在ROG STRIX X870-H RO姬主板发布一个月之后，为用户带来了同样有雪武战姬形象的ROG STRIX X870-A GAMING WIF S主板（下文简称ROG X870 吹雪S），让喜好雪武战姬的用户也能有选择。

除了外观升级外，ROG STRIX X870-A GAMING WIFI S吹雪主板还支持更高的DDR5内存频率，最高可到DDR5-8800+，同时还将无线网卡更换为WiFi 7，并有AI缓存加速新功能，提升AI应用的效能。那么它的设计细节和实际体验方面如何呢？接下来我们一起慢慢看。

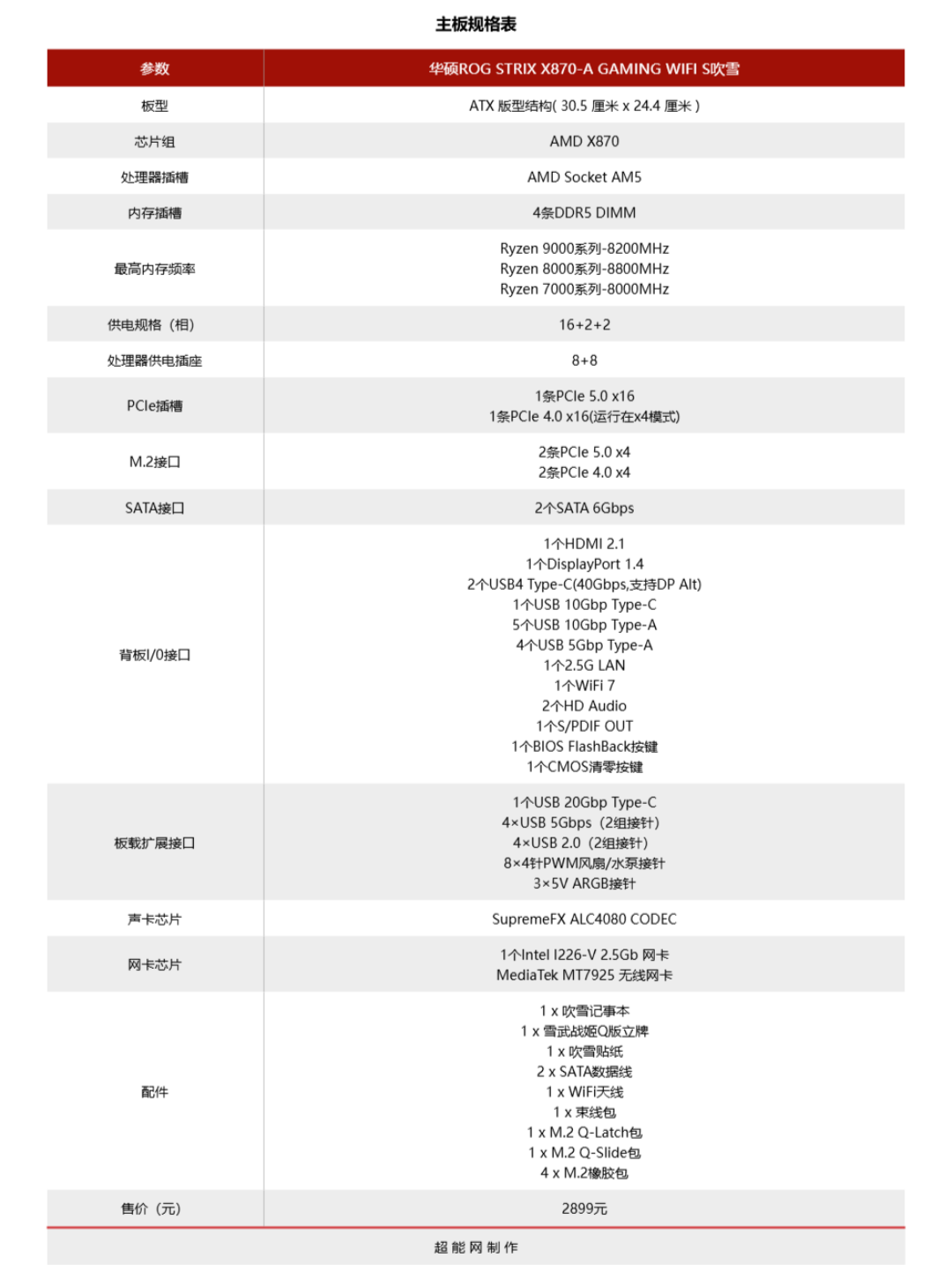

外观设计：雪武战姬亮相，主题契合满分

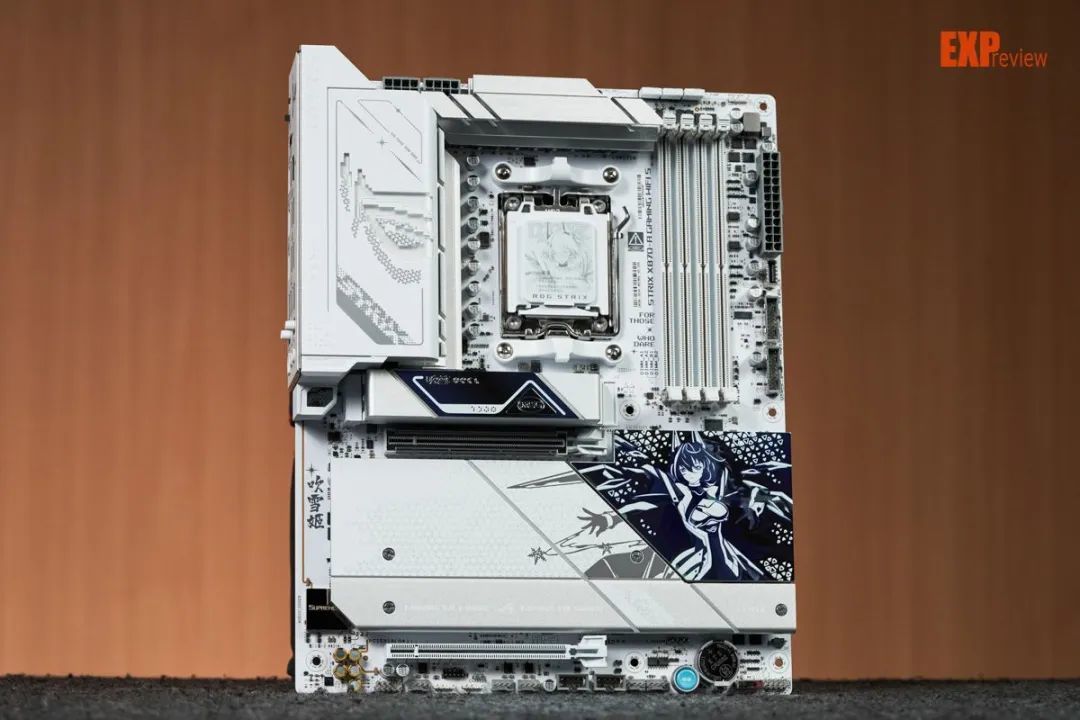

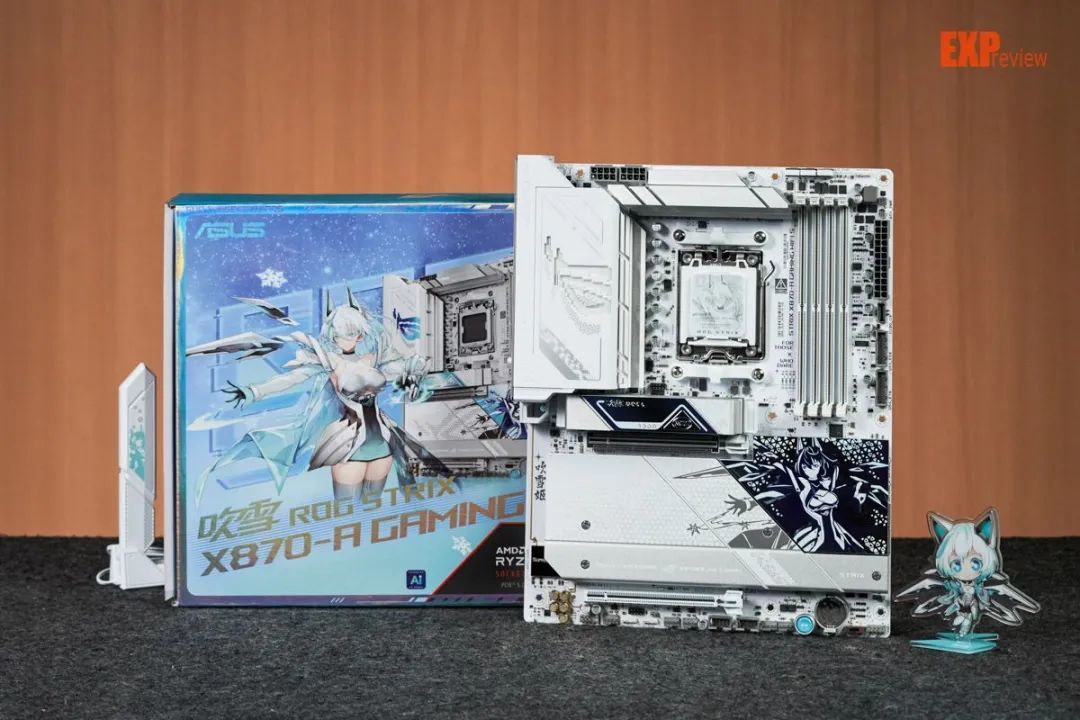

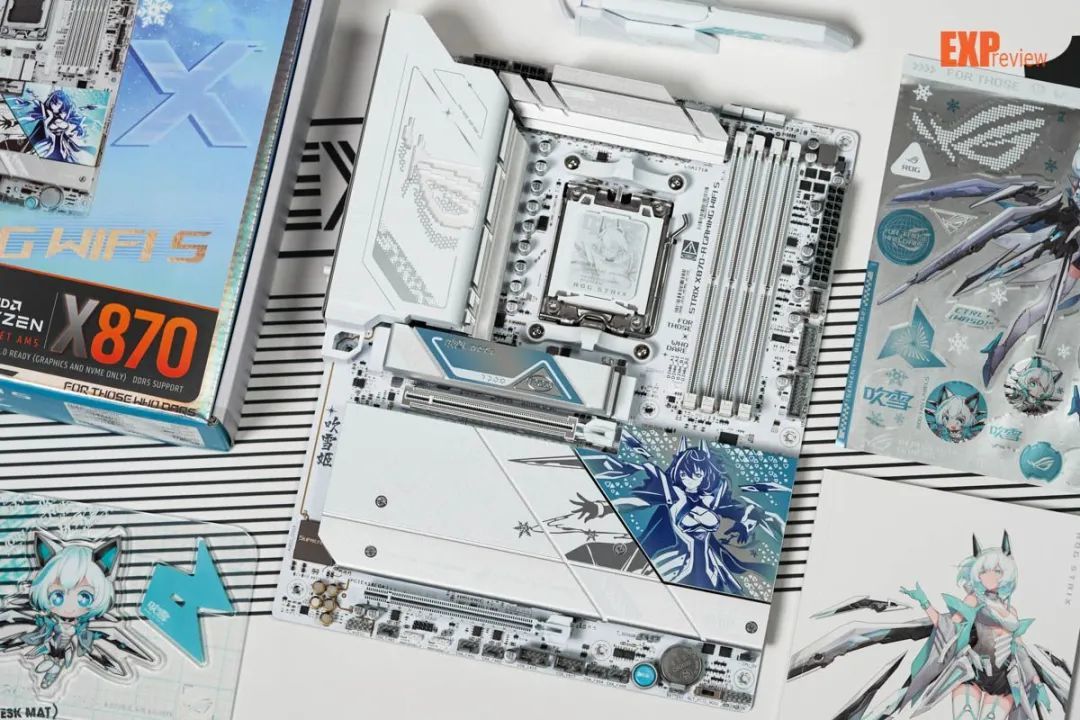

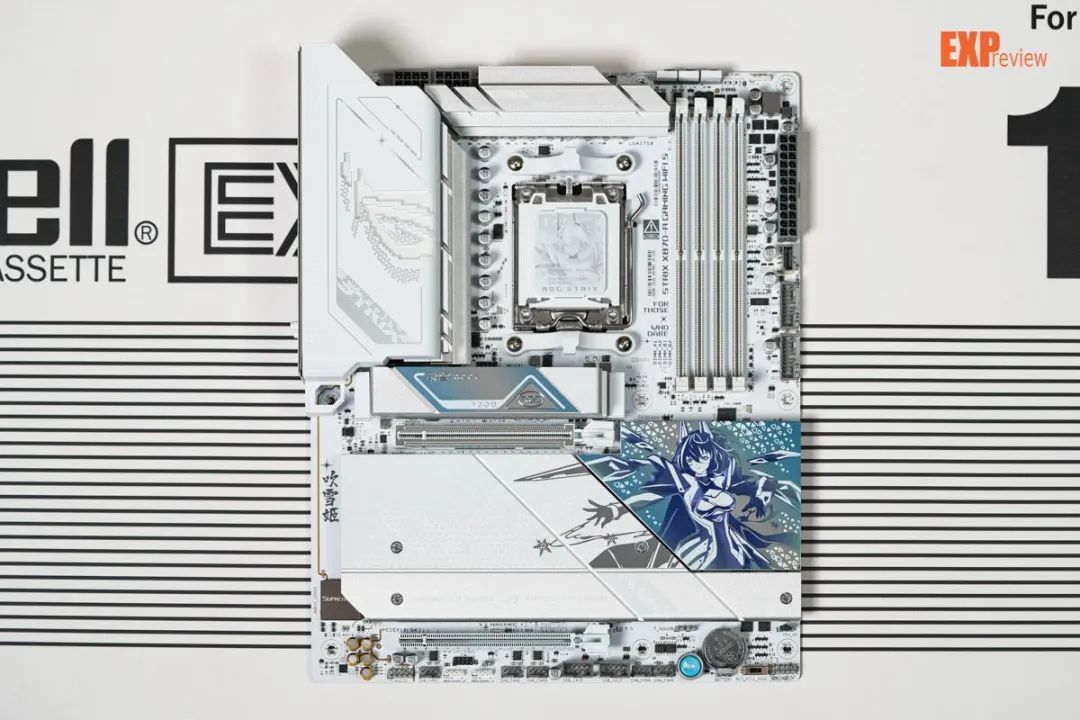

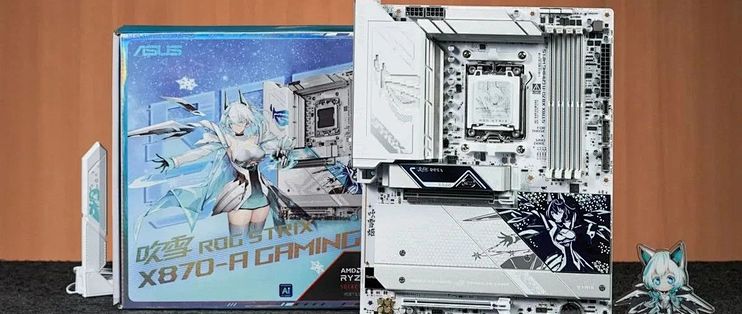

ROG X870 吹雪S在外包装上和ROG X870 吹雪几乎一样，要不是主板实物图和正面下方的型号名称有所区别，乍看上去还以为是同一块主板。不过拿出主板之后，两者的差距还是很明显的——这来源于右下角的雪武战姬立绘。与X870-H RO姬主板的彩色全彩立绘不同，ROG X870 吹雪S的立绘是电镀样式的，由深蓝、浅蓝和银色镜面所组成，十分之有特色，颇为契合“雪武战姬”这个形象主题。同样有电镀的还有左上方的M.2散热装甲，一块印有吹雪字样电镀面板放在马甲中央，与右下角相呼应。

唯一遗憾的是，左上方散热马甲上没有印上雪武战姬的立绘，如果能加上的话，相信“信仰力”会更加充足一些。

除了用上了电镀装饰面板以外，ROG X870 吹雪S的内存插槽和PCIe插槽都换成了白色插槽，供电接口也换成了更为契合主板主题的银灰色，这点还是值得点赞的，让主板的一体性更上一层楼。

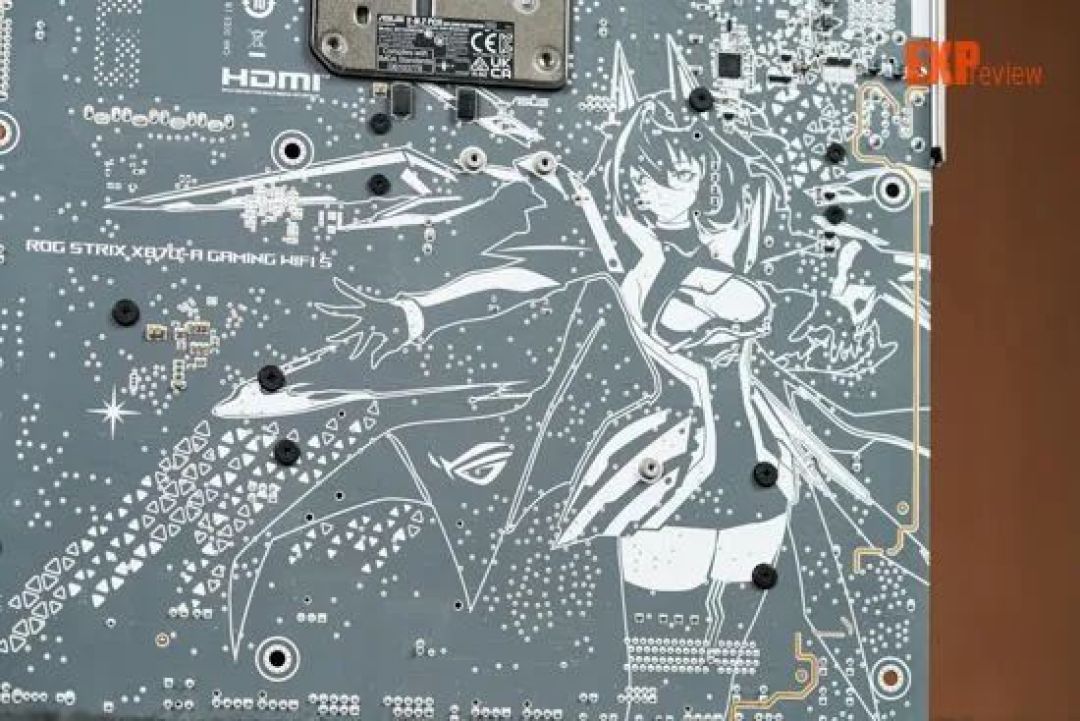

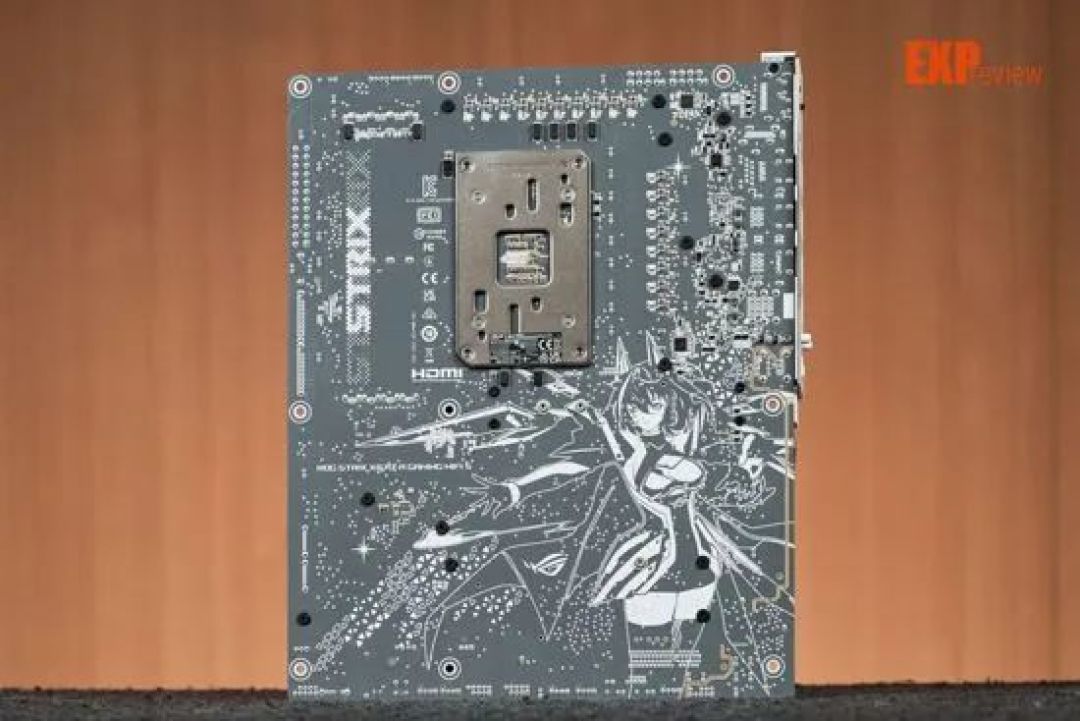

来到主板背面，大大的雪武战姬立绘代替了之前的“败家之眼”标志，左上角印有点阵组成的“STRIX”，这里的设计比起X870-H RO姬是要充实不少，毕竟后者只有一个半身立绘，而ROG X870 吹雪S几乎是全身立绘了。

配件方面，雪武战姬的立牌、贴纸和记事本都是标配的，是华硕吹雪系列一直以来的特色，随箱附送的WiFi 7天线也印上了浅蓝色的“吹雪”标志。另外还有两条SATA数据线、1个M.2固定螺柱和卡扣、4个M.2橡胶垫片和一包扎线带，总体上和ROG X870 吹雪是一样的，对一般用户来说已经足够了。

扩展接口：4个M.2插槽，12个USB接口内存插槽

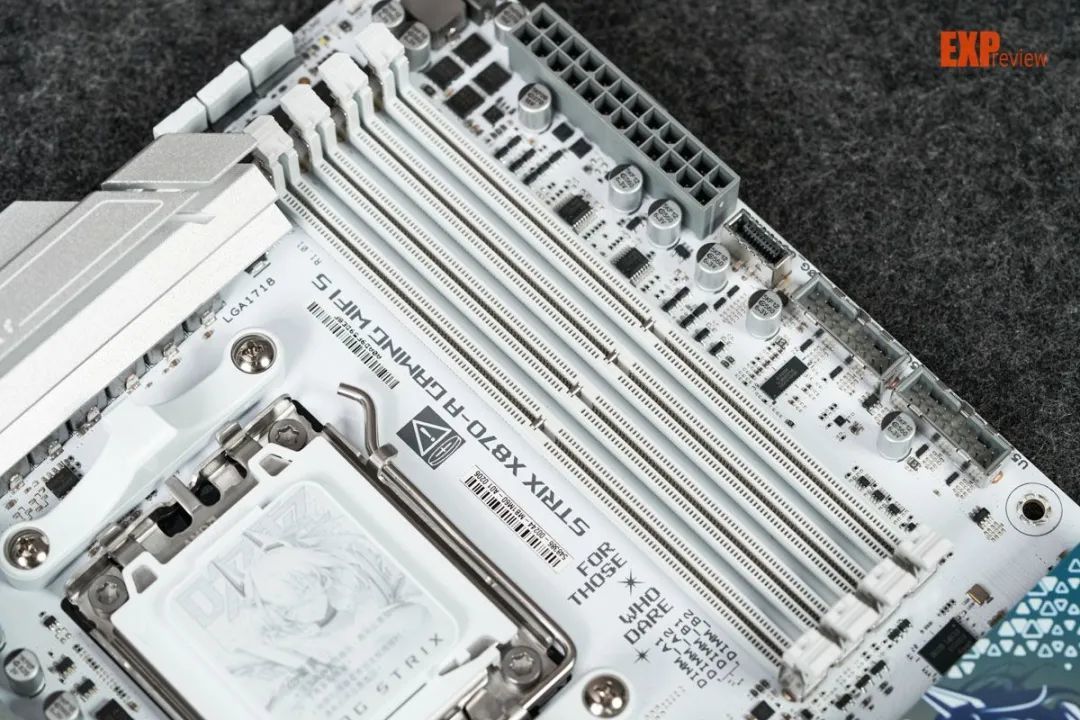

ROG X870 吹雪S配备了四条DDR5内存插槽，插槽为纯白色，使用双边锁扣设计，保证。华硕对内存插槽进行了NitroPath内存优化，使内存金手指的信号路径缩短39%，加快内存和CPU之间的信号传输。如果使用Ryzen 8000系列处理器的话，插槽最高支持DDR5-8800+的内存；而Ryzen 9000系列的话，也能支持到DDR5-8200+，最大内存容量为256GB，比ROG X870 吹雪提升了不少。

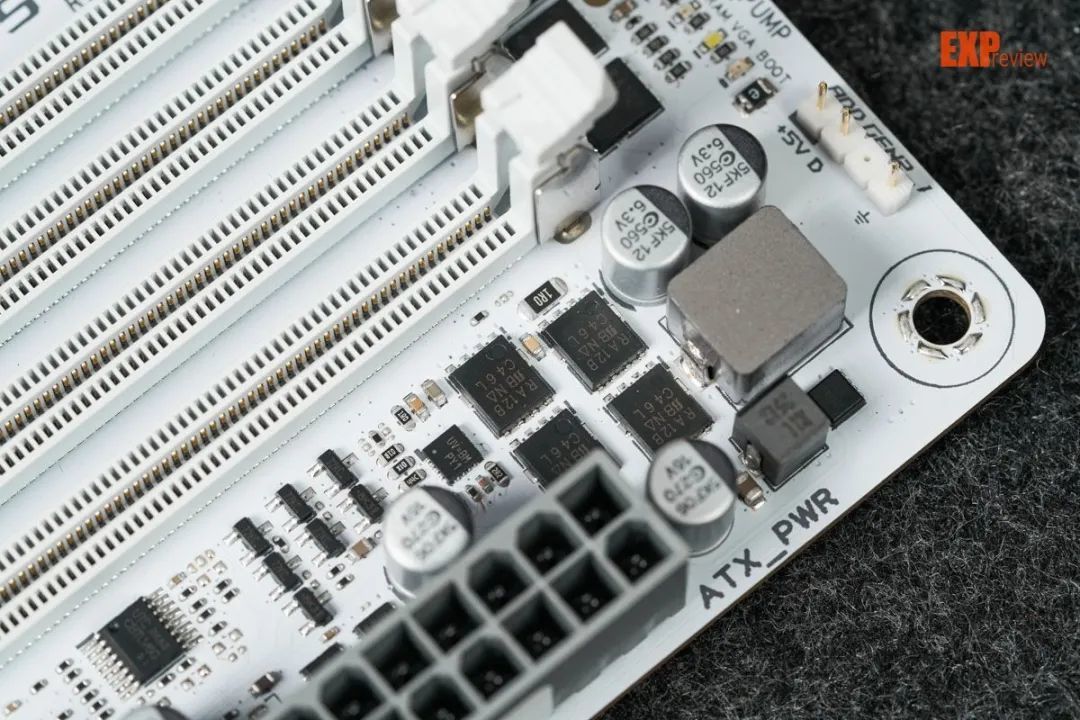

内存供电模组依然放在内存槽旁边，使用两相上下桥供电，四颗Mosfet均来自威世，具体型号为SiRA12BDP，最大输出60A。

PCIe插槽和M.2接口

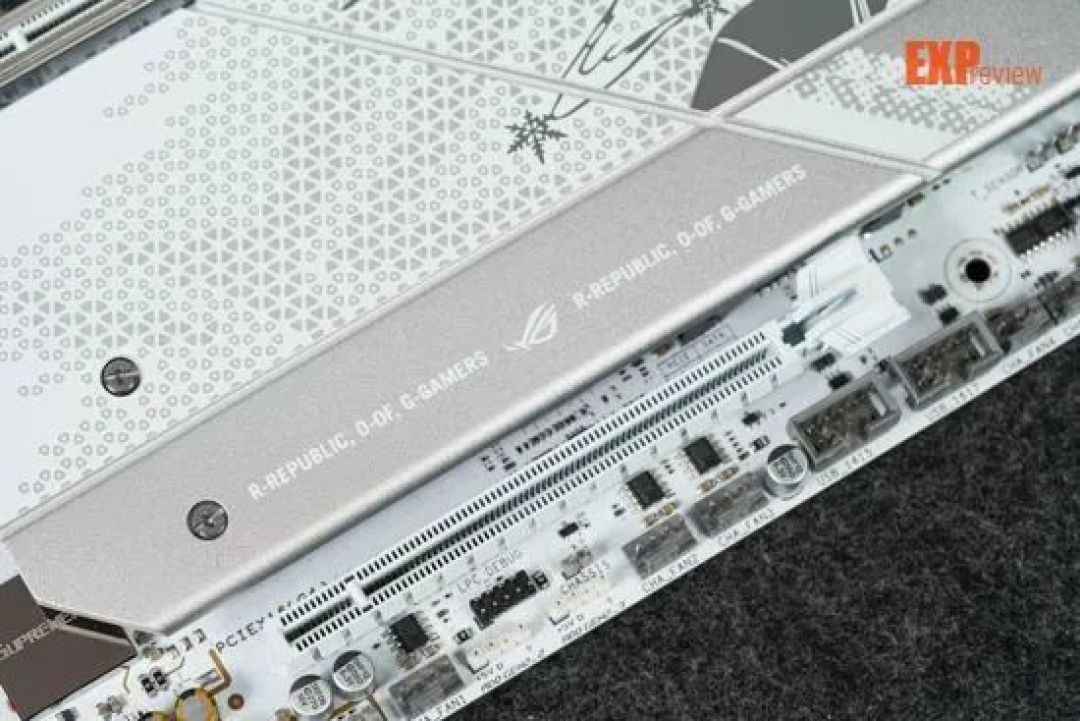

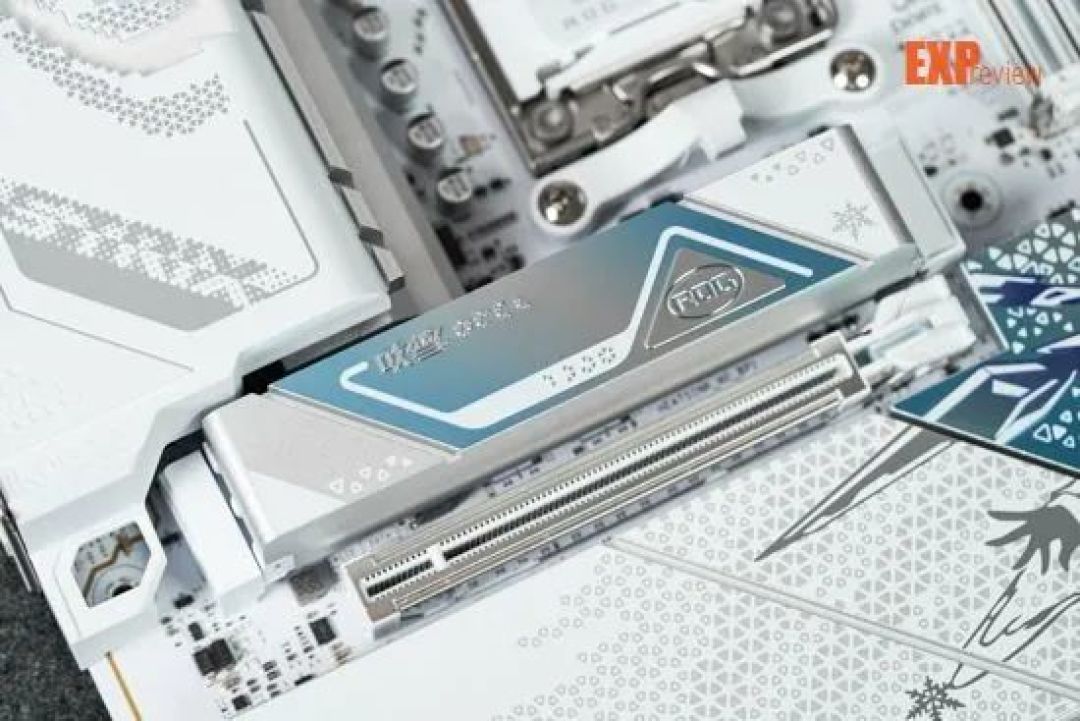

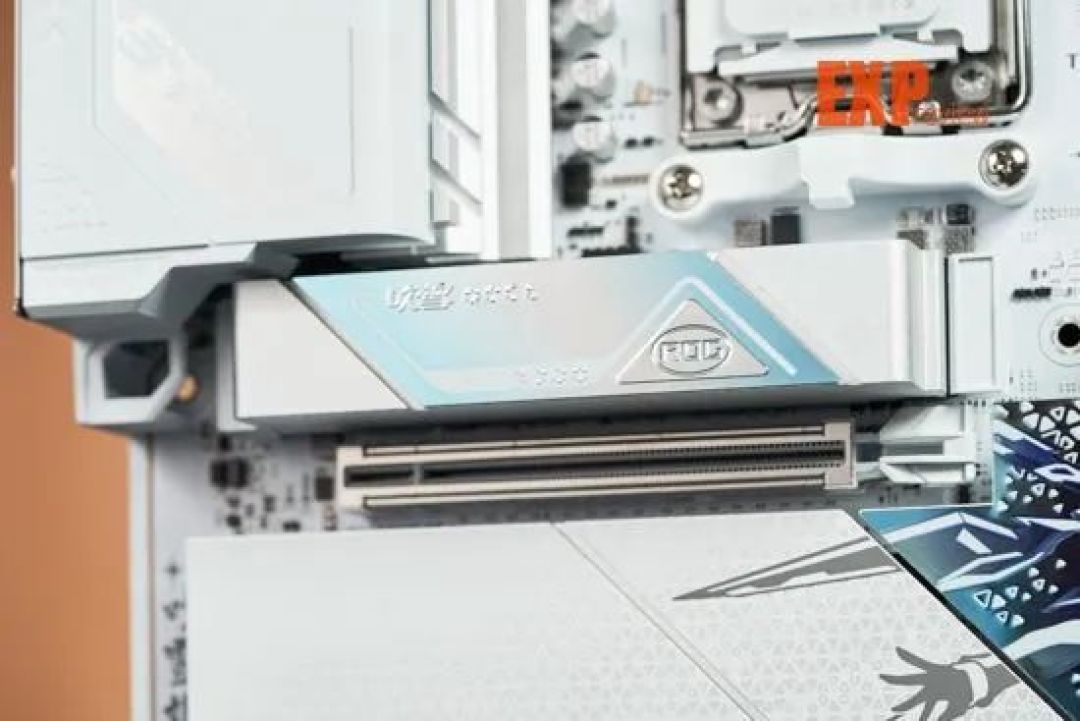

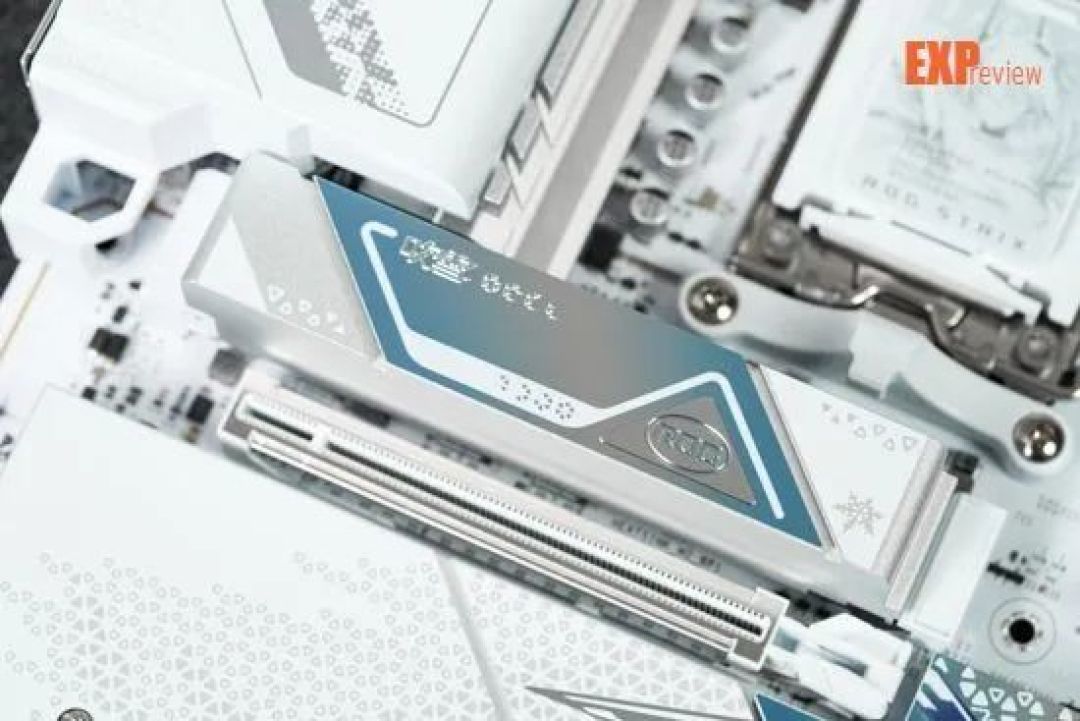

与ROG X870 吹雪一样，ROG X870 吹雪S配有两条全长PCIe插槽，上方是有金属护甲包裹加固的PCIe 5.0×16插槽，由CPU直接提供；底部的则是X870芯片组提供的PCIe 4.0 ×4插槽。其中PCIe 5.0 ×16插槽配备华硕最新的快拆设计，无需按动卡扣或者快拆按钮，只需要将显卡往右推然后提起，即可完成拆卸，相当之方便。

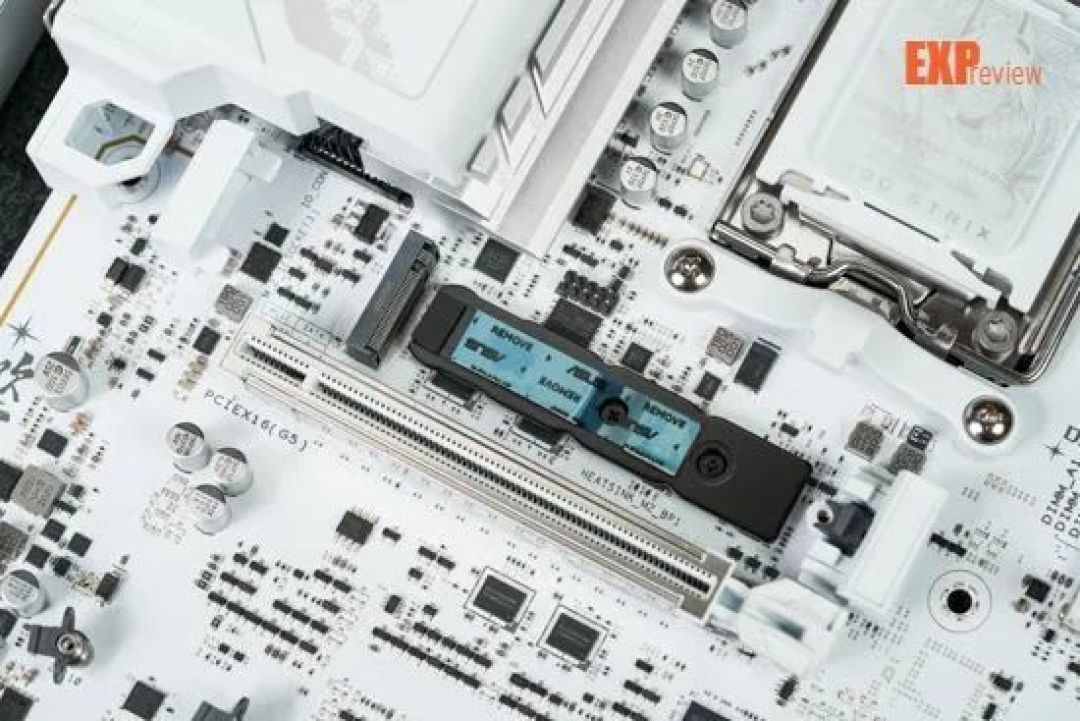

主板配备了4个M.2插槽，其中2个为PCIe 5.0×4速率，剩余2个则为PCIe 4.0×4速率。CPU下方的M.2插槽为直连PCIe 5.0 ×4插槽，支持2242/2260/2280规格；其厚厚的散热装甲采用了快拆设计，按下尾部的按键即可解除锁定。插槽还配上了散热底板，可以辅助双面颗粒的SSD散热，配合附送的M.2滑轨卡扣，还能适配M.2 2260/2242规格的SSD。只不过卡扣装上去之后拆卸会较为麻烦，需要将整个散热片拆下才能将其滑出。

其余3个M.2插槽全部位于主板下半部分，共用一整块散热装甲，拧下4颗螺丝后就能卸下装甲。靠上的一条M.2插槽是整块主板唯一一条支持M.2 22210规格的插槽，与PCIe 5.0 ×16插槽共享带宽，一旦这条插槽被使用，PCIe 5.0插槽就会自动降速到PCIe 5.0×8。同样与PCIe插槽共享带宽的还有左下方的M.2_3插槽，它是与PCIe 4.0×4插槽共享带宽，插上之后会直接禁用掉PCIe 4.0×4插槽。剩下的M.2_4插槽则是和X870芯片组连接的，不会占用PCIe插槽的通道。

M.2插槽上我们还能够看到有黑色的橡胶垫片，这些垫片是给双面颗粒SSD准备的，用来防止SSD被散热装甲压弯，若是单面颗粒，也可以使用主板附送的简易橡胶卯榫垫片来进行加高，以更好地支撑SSD。卯榫结构的设计使其能够进行多次拆装，比双面胶固定更具有耐用性。

板载接口和功能按键

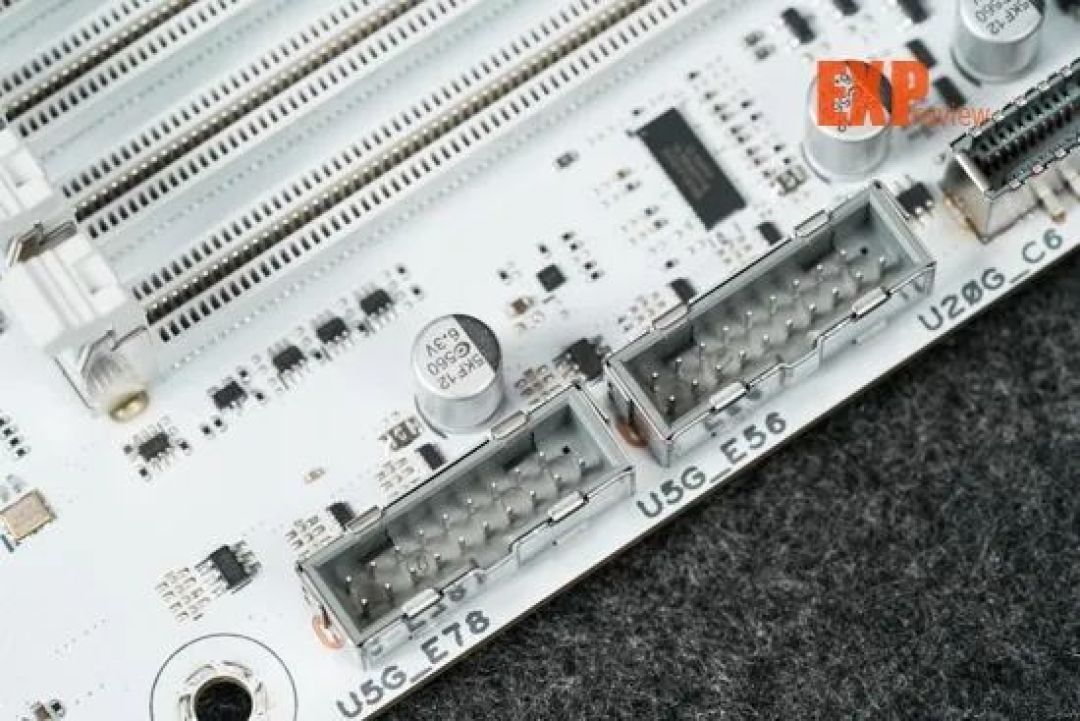

ROG X870 吹雪S的板载接口基本都分布在主板外围，3个4 Pin PWM接口和1个5V ARGB接口被安排在顶侧，用来连接冷排或机箱风扇，剩下的5个4 Pin PWM接口和2个5V ARGB接口则被安排在底部。右边主板供电接口下方是USB 20Gbps Type-C接口和2组前置USB 5Gbps接针，后者可扩展出4个USB 5Gbps Type-A接口。

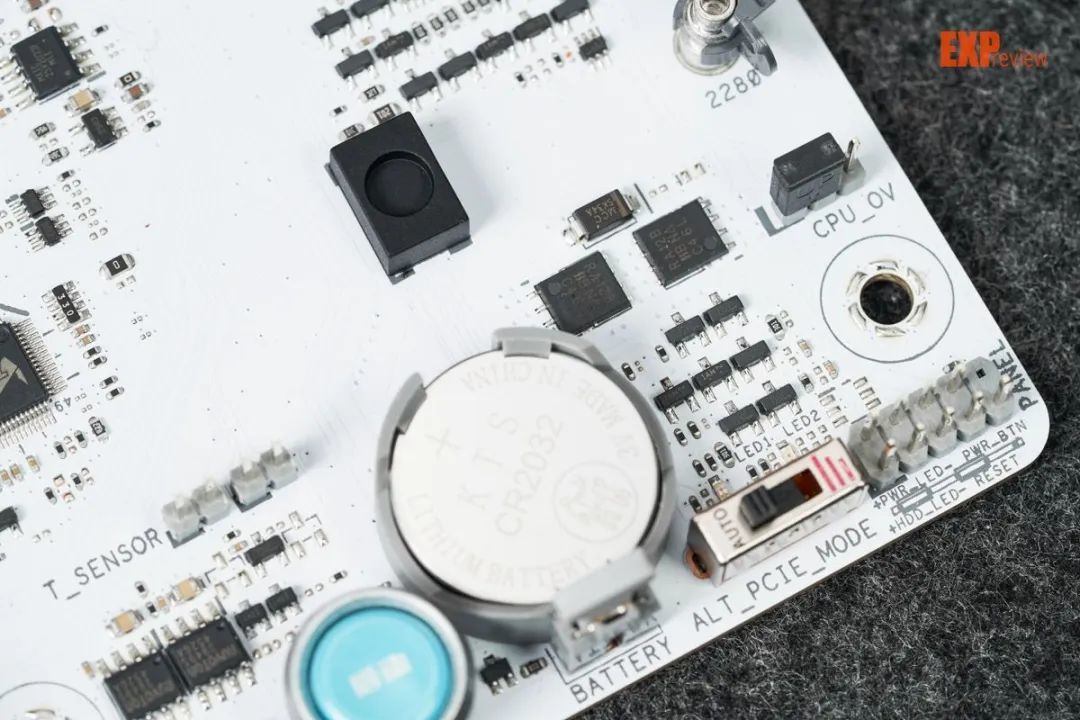

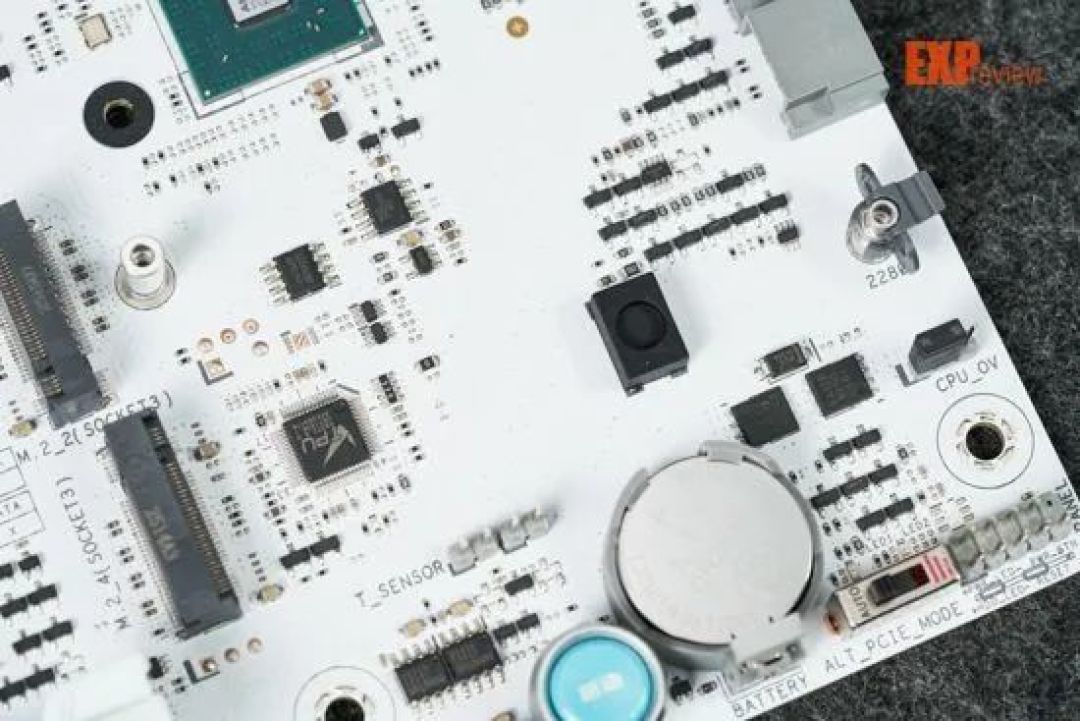

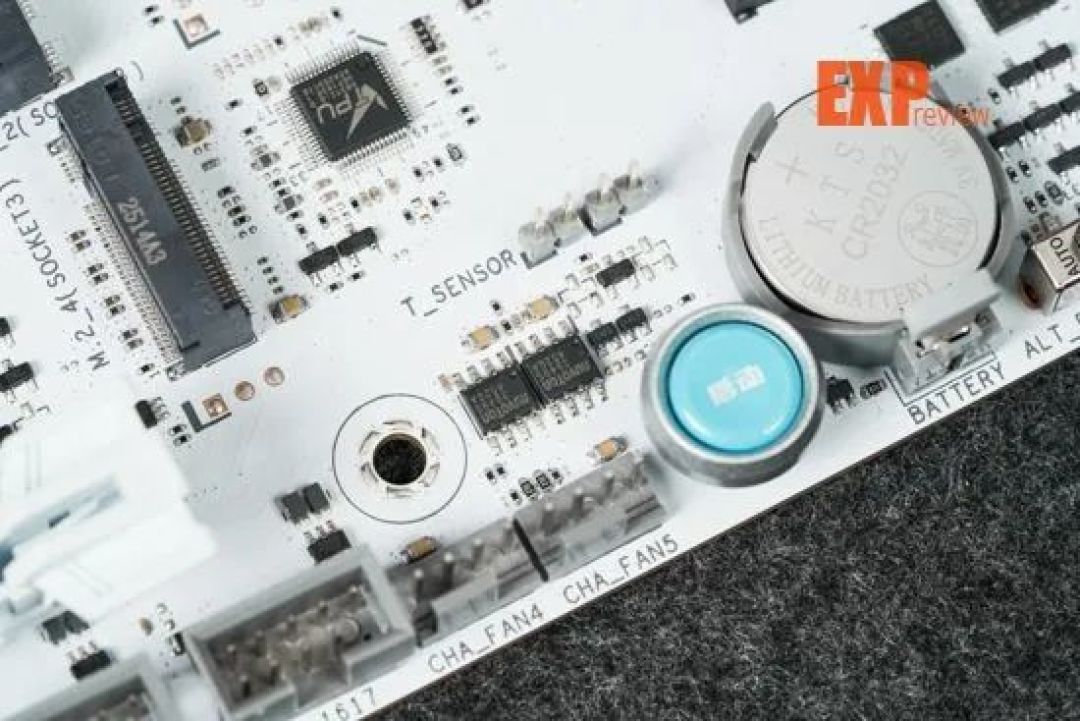

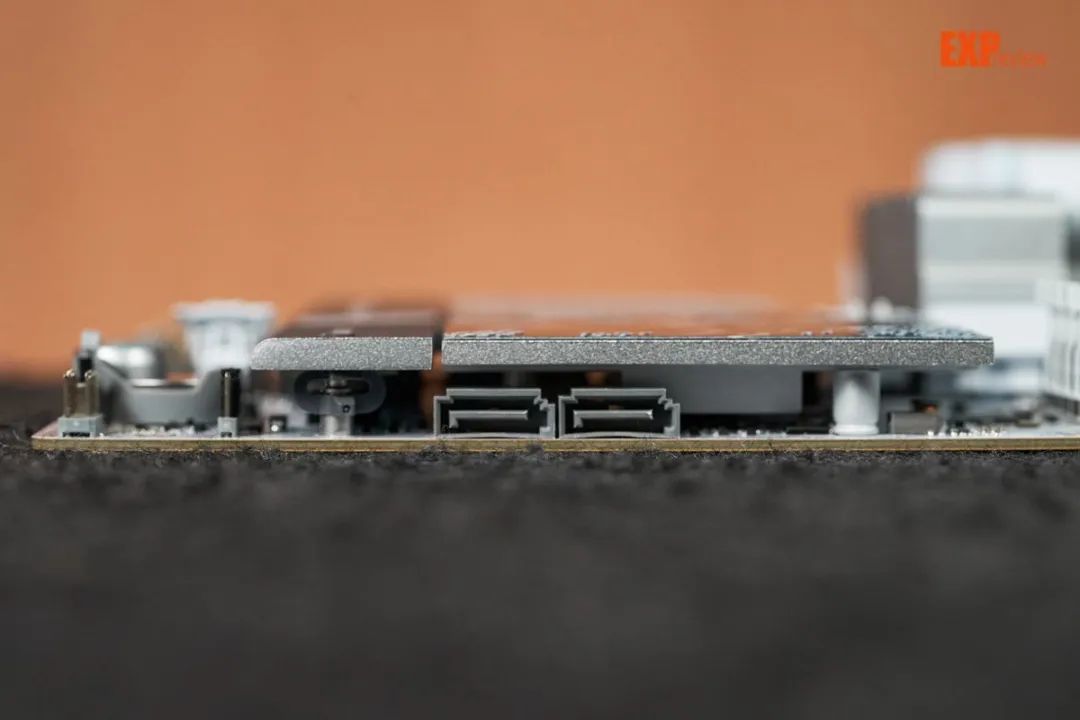

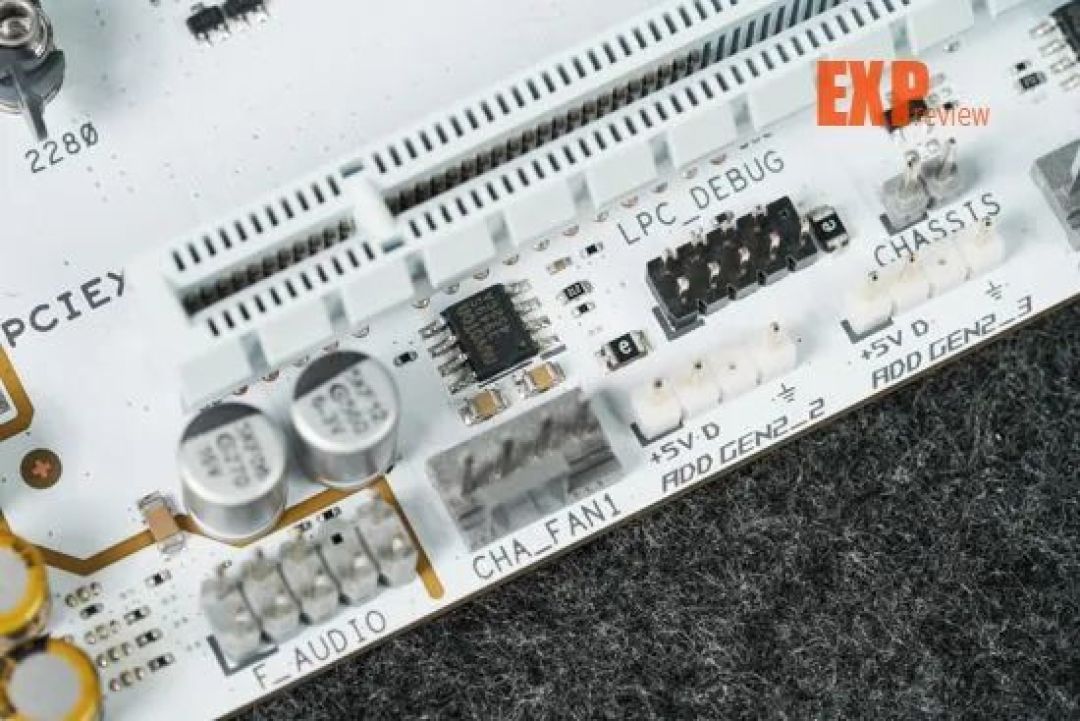

SATA接口隐藏在南桥的散热装甲之下，做了一个90°的向外翻转，数量为2个。主板底部除了PWM接口和ARGB接口外，还有2组USB 2.0接针，能扩展4组USB 2.0接口；往右看还有一个板载开关，可以方便用户在装箱前进行开机调试。在开机接针左边有一个PCIe模式切换开关，默认设置在Auto位置，对于锐龙9000/7000处理器就是PCIe Gen 5，而锐龙8000G处理器则是PCIe Gen 4；开关打到中间则会强制跑PCIe Gen 4，最右侧为PCIe Gen 3模式。

后置I/O

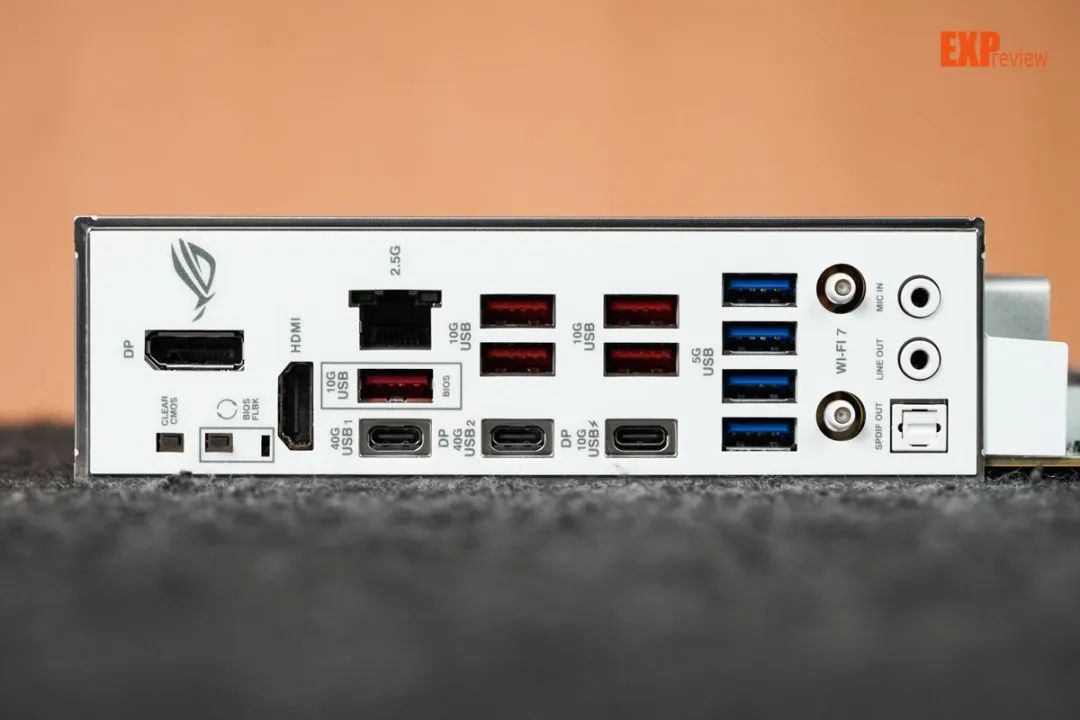

ROG X870 吹雪S使用了一体式的I/O背板，背板配色也为纯白，一共有12个USB接口。3个Type-C接口位于靠外一侧，包括2个USB 4 Type-C接口和1个USB 10Gbps Type-C接口，3个接口均支持快充，其中两个USB4最高支持5V/3A，而那个USB 10Gbps Type-C则支持最高30W的PD快充。

红色的Type-A接口为USB 10Gbps Type-A接口，一共有5个，下方4个蓝色的则是USB 2.0接口。视频输出接口位于顶部，包括1个HDMI 2.1接口和1个DisplayPort 1.4接口，分别支持4K@60Hz的视频输出和8K@30Hz的输出。两个USB 4接口也均支持DP Alt模式的，能输出4K@60Hz的画面。音频接口则有1组2个3.5mm接口和1个S/PDIF音频接口。

作为中高端系列产品，ROG X870 吹雪S也是有配备CMOS重置按键以及USB BIOS Flashback按键，配和带有黑框标识的USB接口即可实现无CPU刷BIOS的操作。

主板拆解：20相豪华供电，WiFi 7无线网络

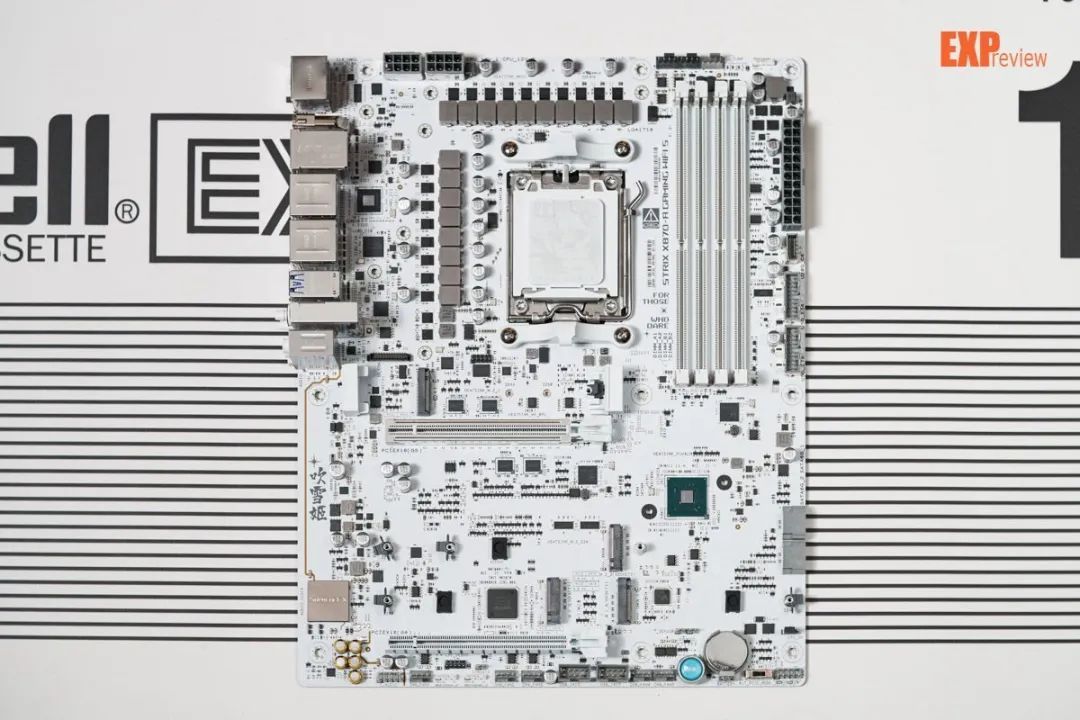

拆开所有散热模块之后，可以看到ROG X870 吹雪S的PCB布局和ROG X870 吹雪几乎是一样的，没有太大的区别。

16+2+2相供电

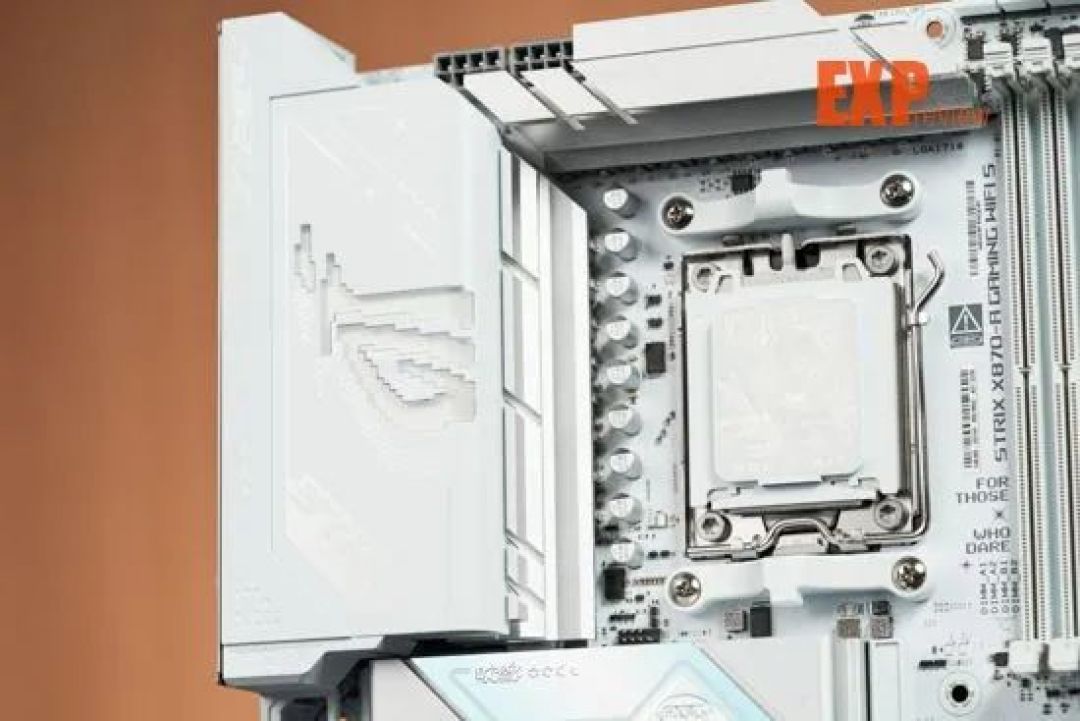

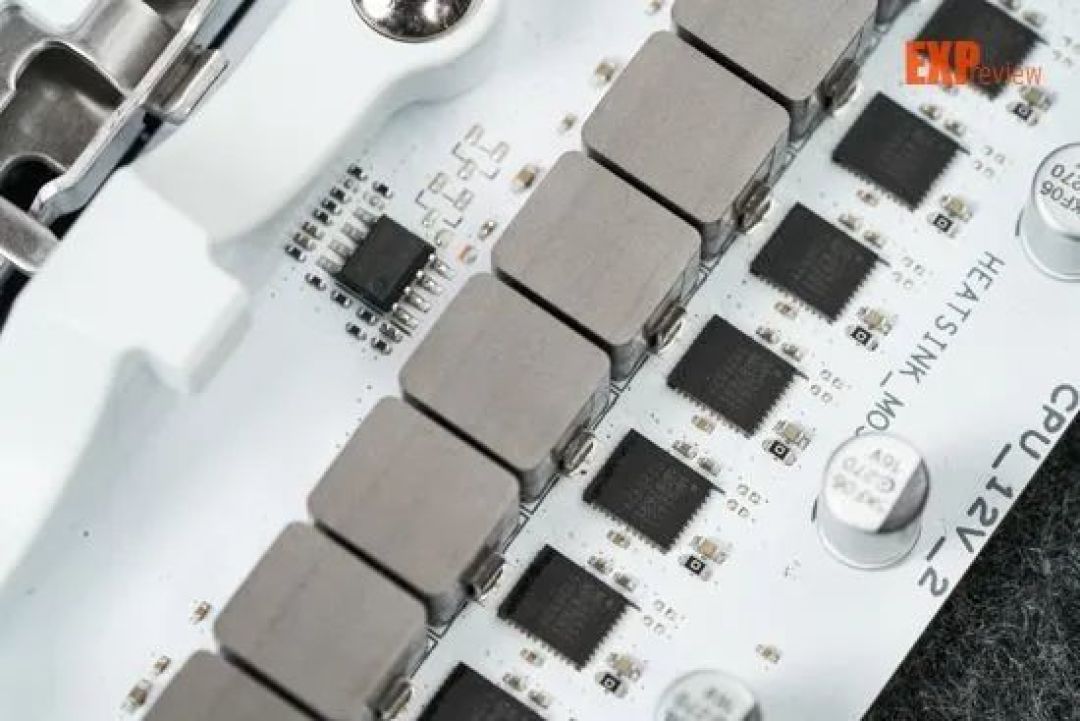

ROG X870 吹雪S配置了16+2+2相的豪华供电，其中16相为核心供电，2相为核显供电，还有2相是Aux供电。CPU核心和核显供电的Dr.MOS型号均为MPS 87691，单颗最高输出电流90A，多路联合之下可以保持锐龙9000系列处理器供电稳定。Aux的供电MOS则采用威世的SiC629 Dr.MOS，单颗最高支持50A的电流。

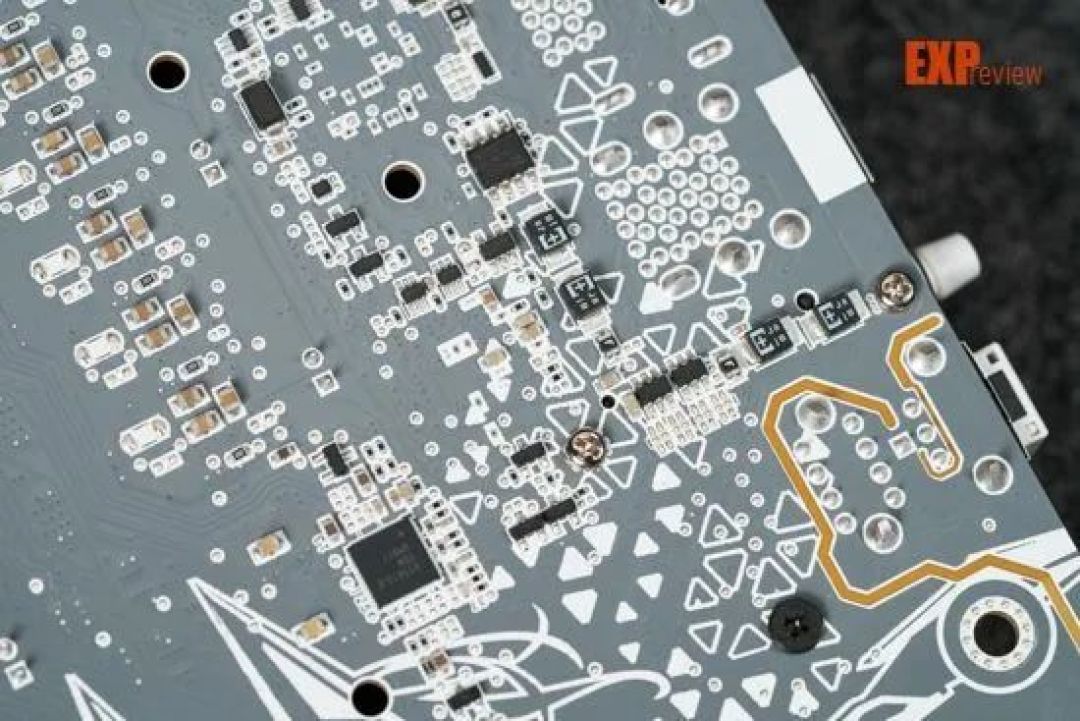

控制供电的芯片安排在主板背部，DIGI+VRM芯片型号为华硕定制的ASP2206，外围供电芯片则为的立琦RT3672JE。主板PCB本身用料也相当扎实，采用8层PCB设计，能提升系统整体稳定性和为CPU、内存提供更好的超频空间；主板上的电容也均为高品质电容，能承受高温的考验。为CPU供电的ProCool II高强度供电接口可确保与供电线连接稳固，降低阻抗，同时金属装甲的外壳还能提供额外的散热能力，并使其更坚固耐用。

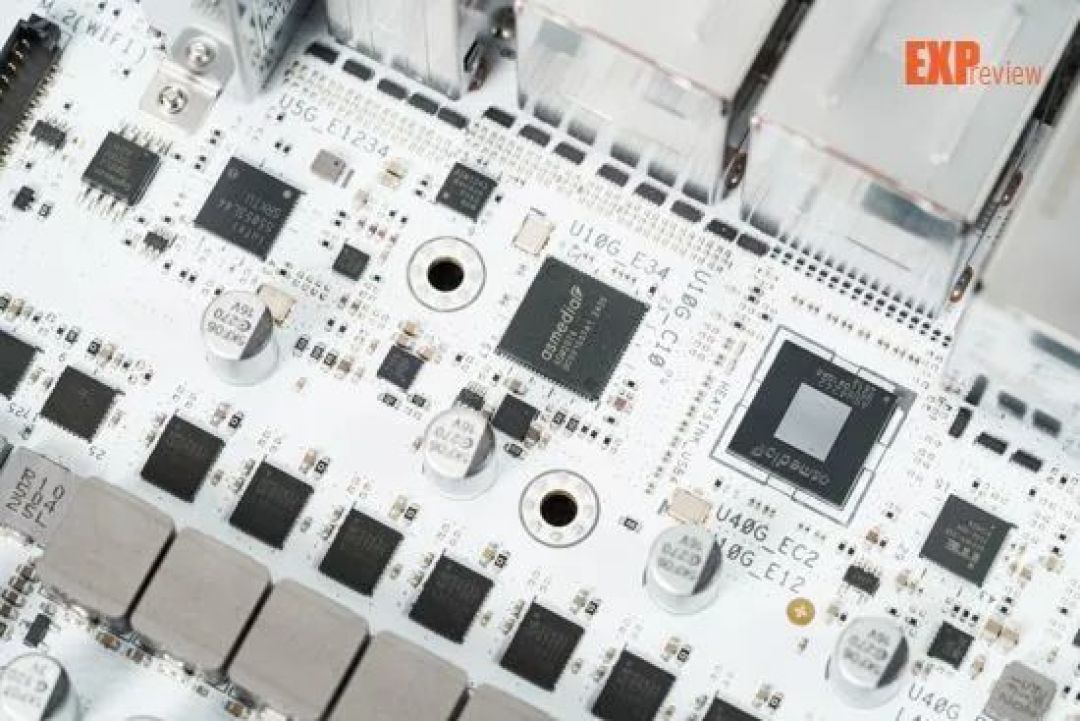

USB4芯片

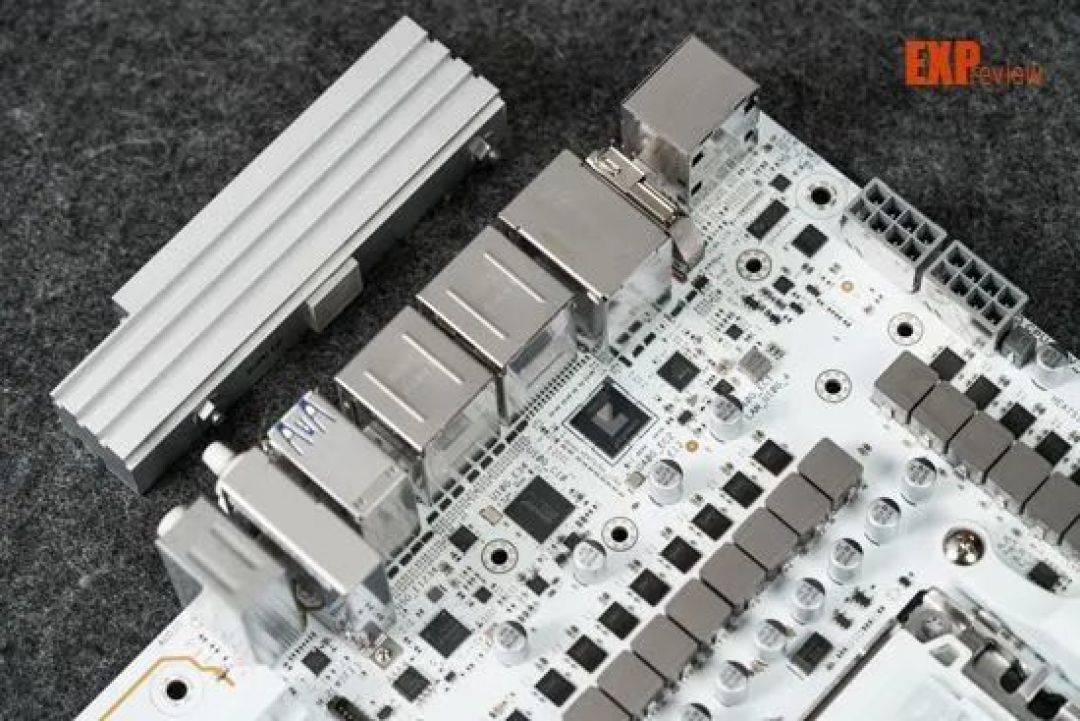

在左上方的供电散热马甲下，华硕还配备了一块厚实的铝质散热模块，用来给控制背部接口的芯片散热。其实这块散热模块主要是给USB 4控制芯片使用的，毕竟在两个接口高速传输的状态下，USB 4控制芯片的发热量也是不小的。芯片型号是祥硕的ASM4242，是一款非常泛用的USB 4控制芯片，如果对X870高端主板有所关注的话，就会知道这块芯片在不少X870主板上都能看到身影。

声卡&网卡

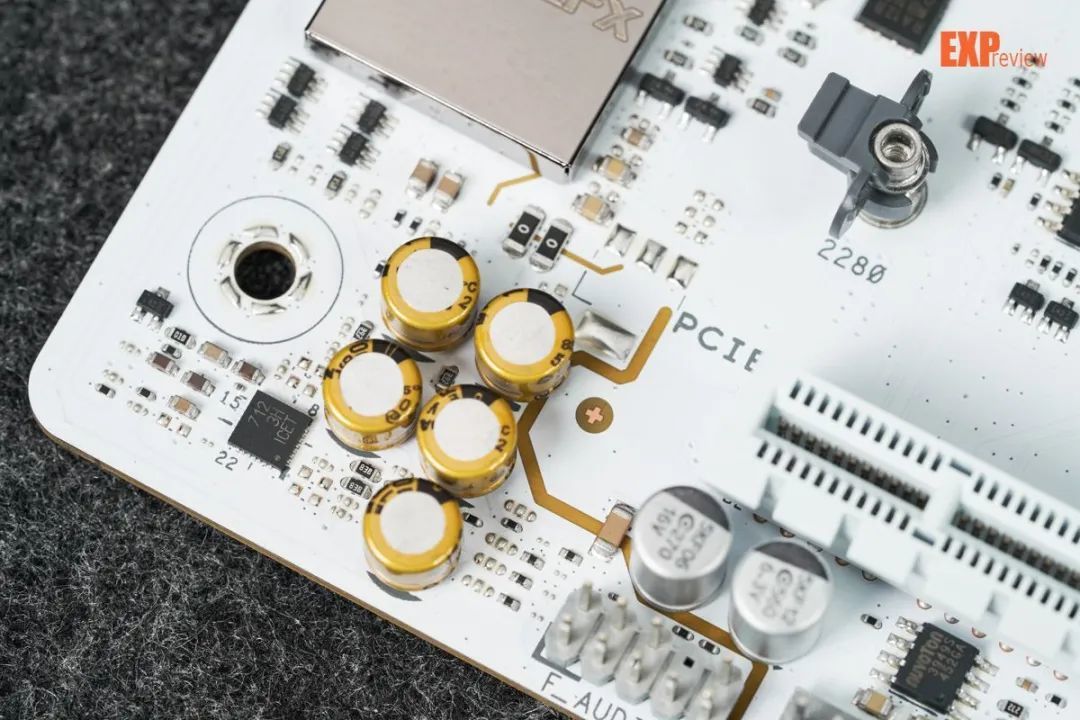

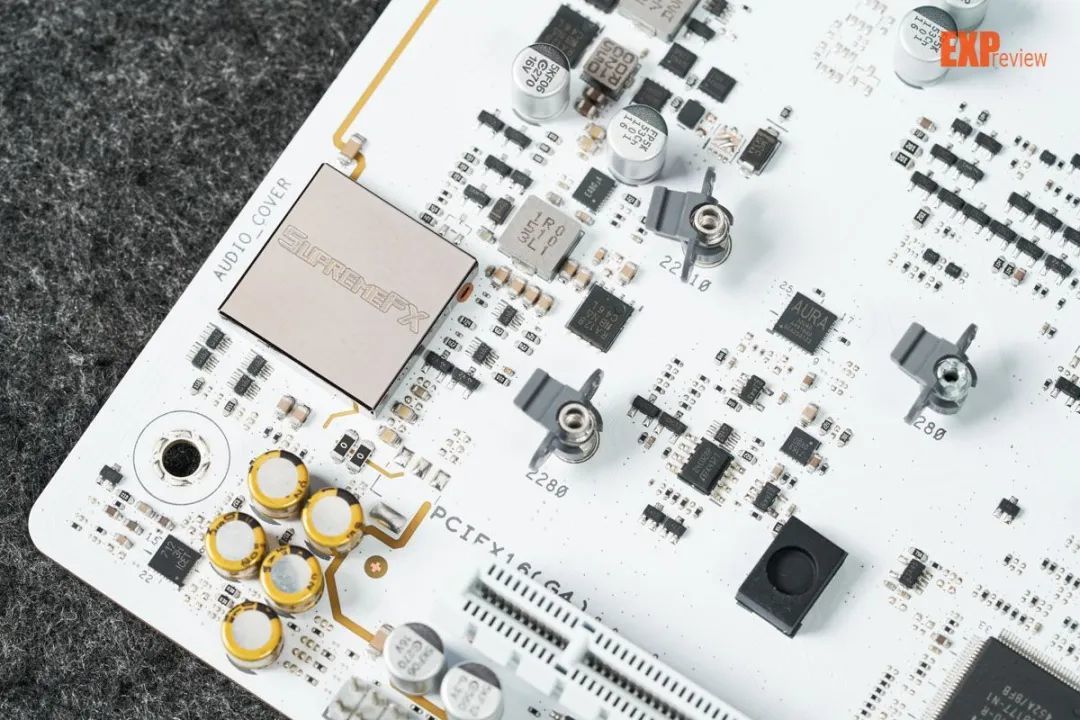

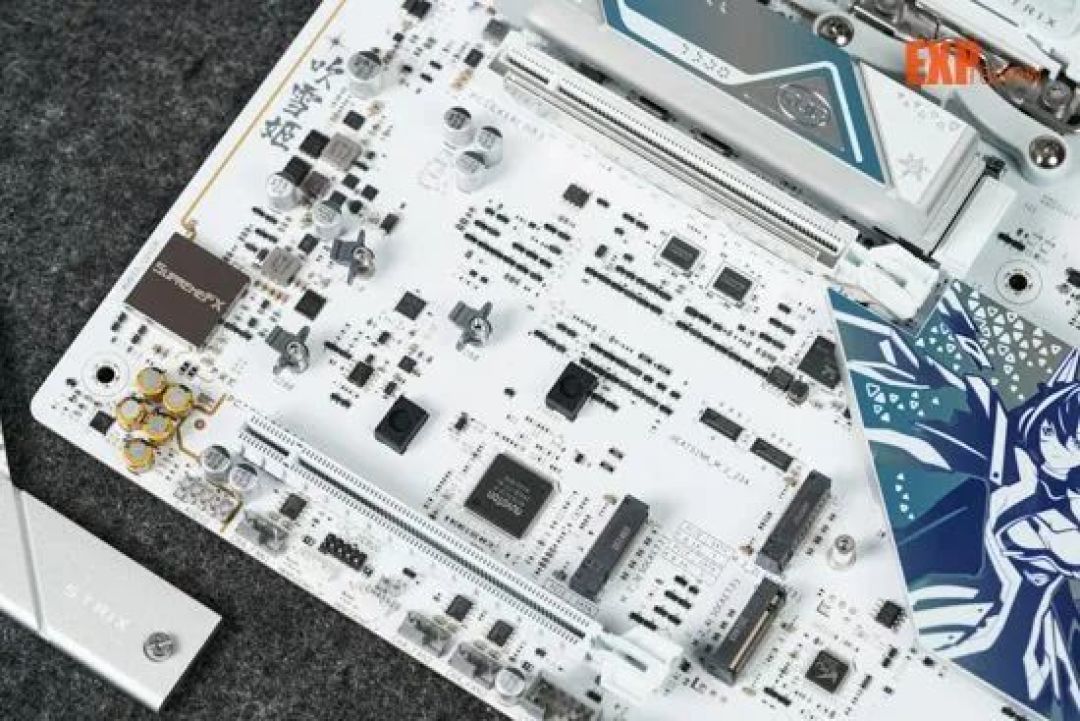

主板的声卡被放在左下角，有电磁屏蔽罩包裹，以免受其他电路的干扰。具体型号为Realtek ALC4080，也是一块很常见的中高端主板声卡，声卡下方有5颗专用的尼奇康音频电容。Realtek ALC4080支持120dB SNR的立体声输出和113dB SNR的音频输入，以及32-Bit/192kHz回放，应付日常用户的需求绰绰有余了。

在音频电容旁边还有一个Savitech SV3H712放大器，它可减少来自周围组件的信号干扰，以获取更干净、更还原的声音。

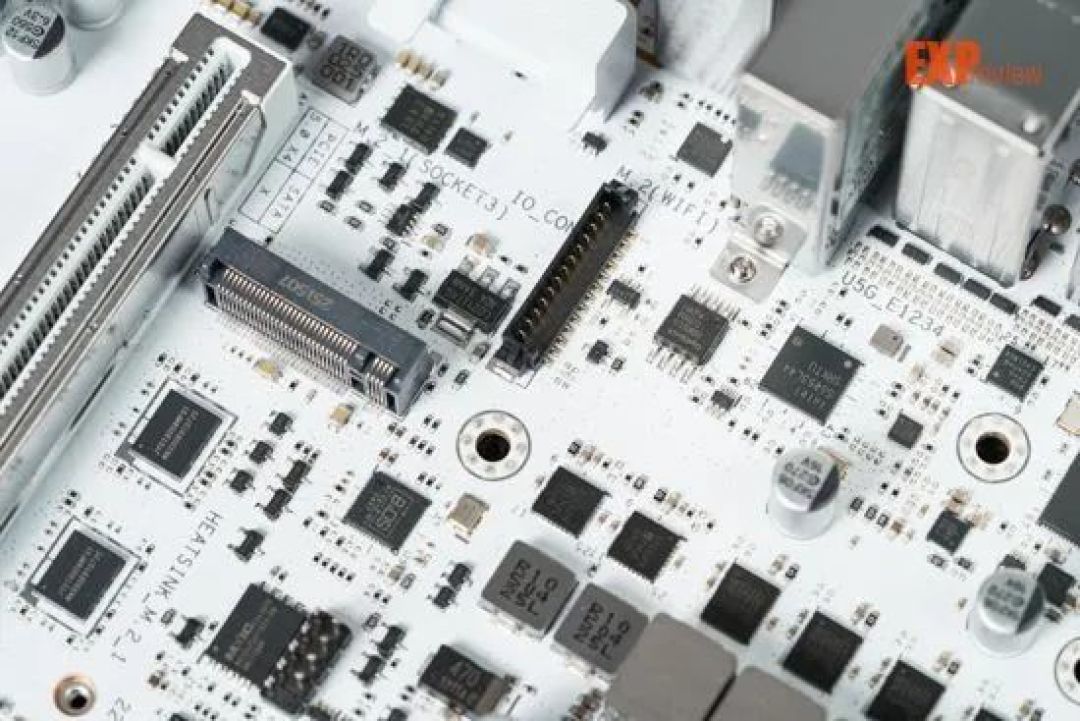

ROG X870 吹雪S支持WiFi 7无线网络，无线网卡来自联发科，型号为MT7925。这款网卡最大传输速率2.9Gbps，同时支持蓝牙5.4。有线网卡则来自Intell，为Intel I226-V，支持2.5Gbps的传输速率。

上机测试：供电能力富足，Ai Tweaked省心测试配置&BIOS体验

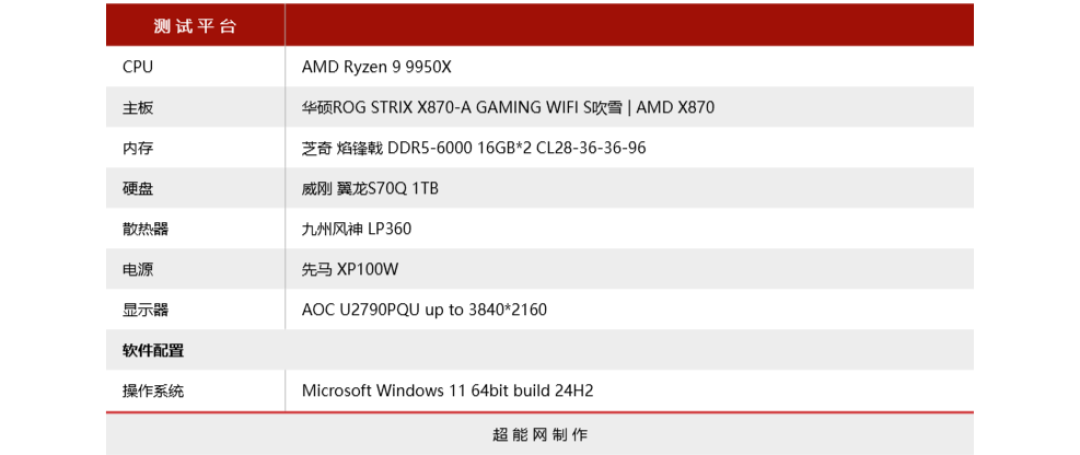

测试用的CPU我们选择了AMD旗舰级处理器Ryzen 9 9950X，内存则是芝奇专为AMD平台优化的焰锋戟DDR5-6000 16GB*2 CL28-36-36-96，看看主板能否将其超频到8200MHz。

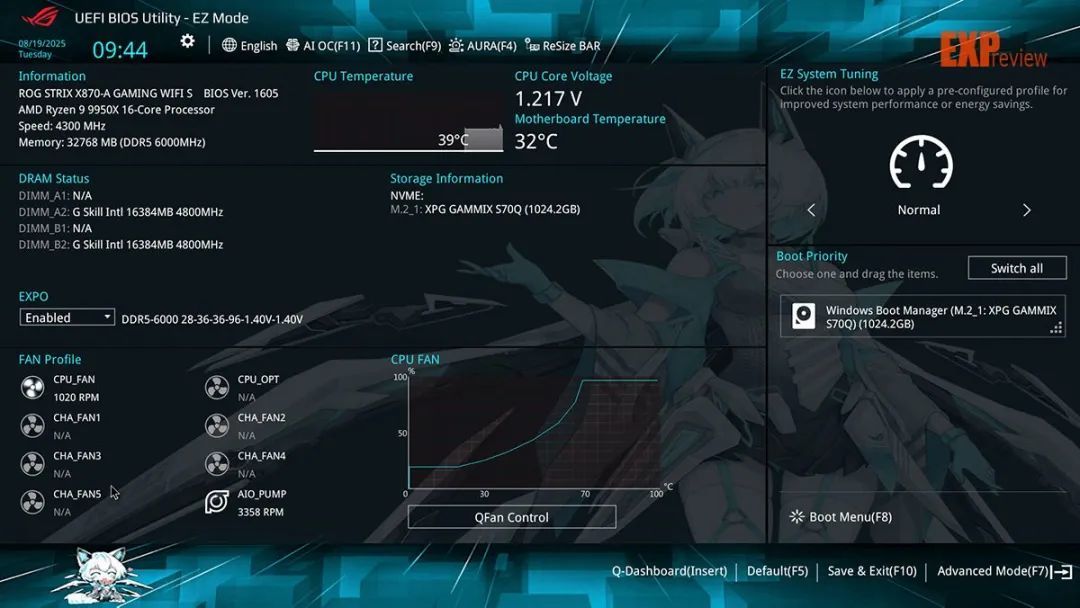

测试时我们将BIOS版本更新至1605版本，可以看到整个BIOS界面都已经更新到雪武战姬主题，BIOS的背景图和左下角都有雪武战姬的形象。功能模块倒是没有什么太大的变化，Q-Dashboard页面被放在右下方，并配有专属的快捷键（Insert）。

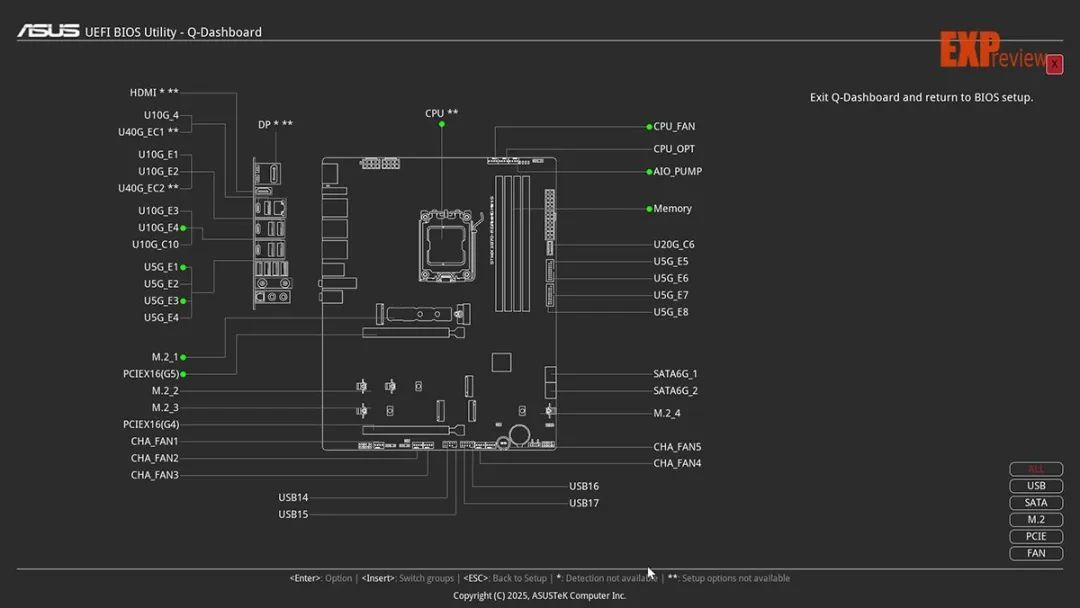

Q-Dashboard页面很直观地展示了主板的扩展接口信息，不带*或者**号的都是可以直接点击跳转到对应的设置页面。右下方还提供了接口分类，方便用户快速地筛选出想要设置的扩展接口。传统的扩展接口的设置页面可是要进到高级模式，经过层层菜单才能找到，有了Q-Dashboard就方便多了。

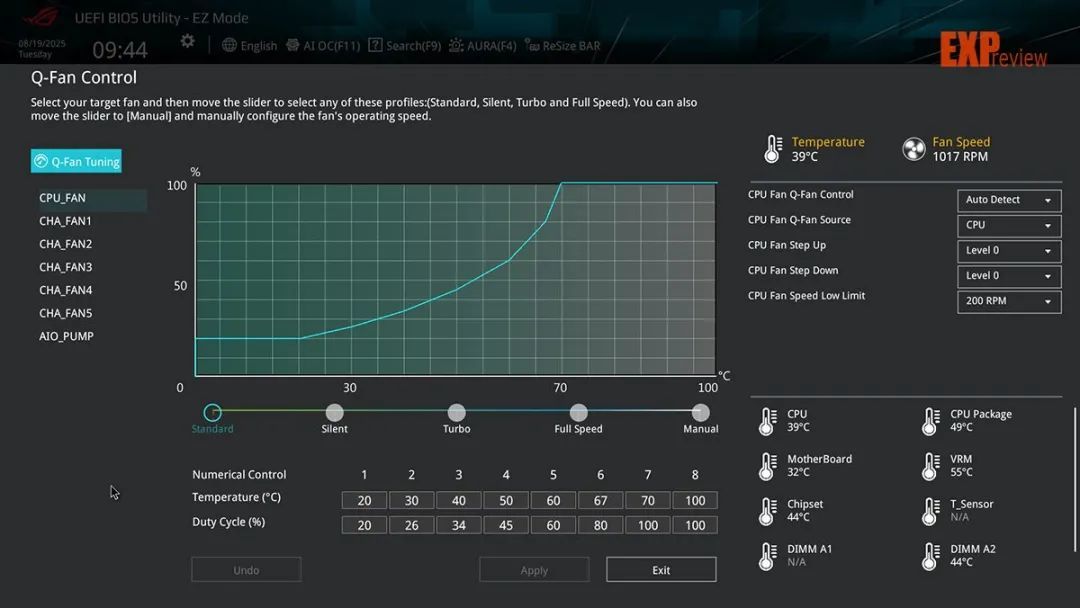

风扇设置页面则是重新设计后的样式，把高级模式里面的具体的数值控制与加减速控制级别调节选项整合了进来，让用户可以更方便地对风扇进行精确高效的设置。

另外，华硕最近在新主板的BIOS中增加了AI缓存加速功能，在Ai Tweaker菜单下面就能够找到。这个功能是用于解决运行LLM语言大模型时，显卡显存不足而导致性能下降的问题，开启后IF总线频率会从2000MHz增加到2100MHz，让显卡能够更快的调用系统内存。

CPU供电能力测试

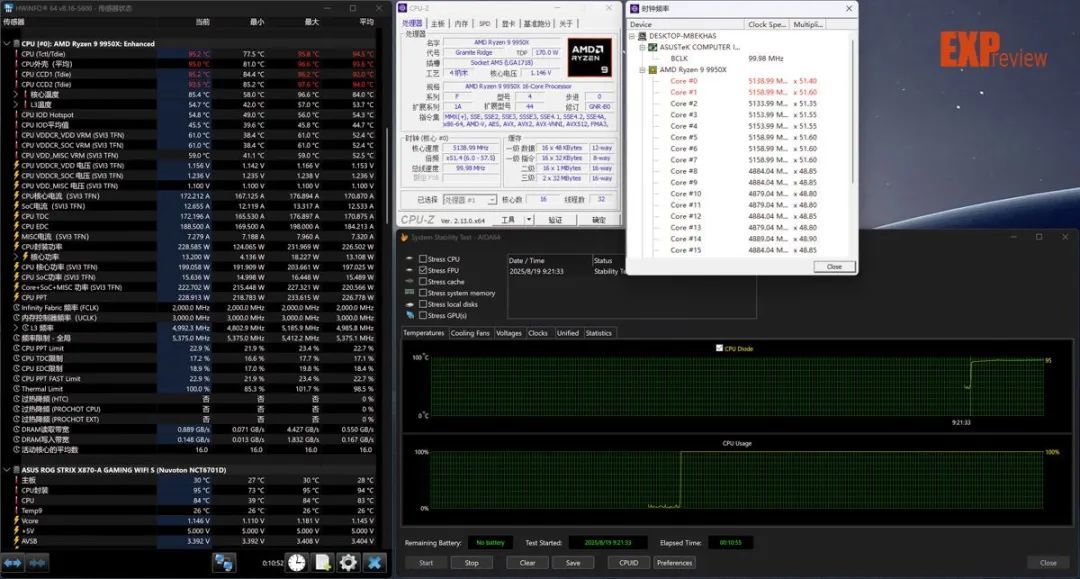

在这个环节里，我们会对CPU进行10分钟的AIDA 64 Stress FPU压力测试，来看看主板在高负载时的运行工况怎么样。为了让主板的供电压力达到最大，我们手动解除Ryzen 9 9950X的PBO限制，此时CPU的功耗最高可到230W，测试时室温约为25℃。

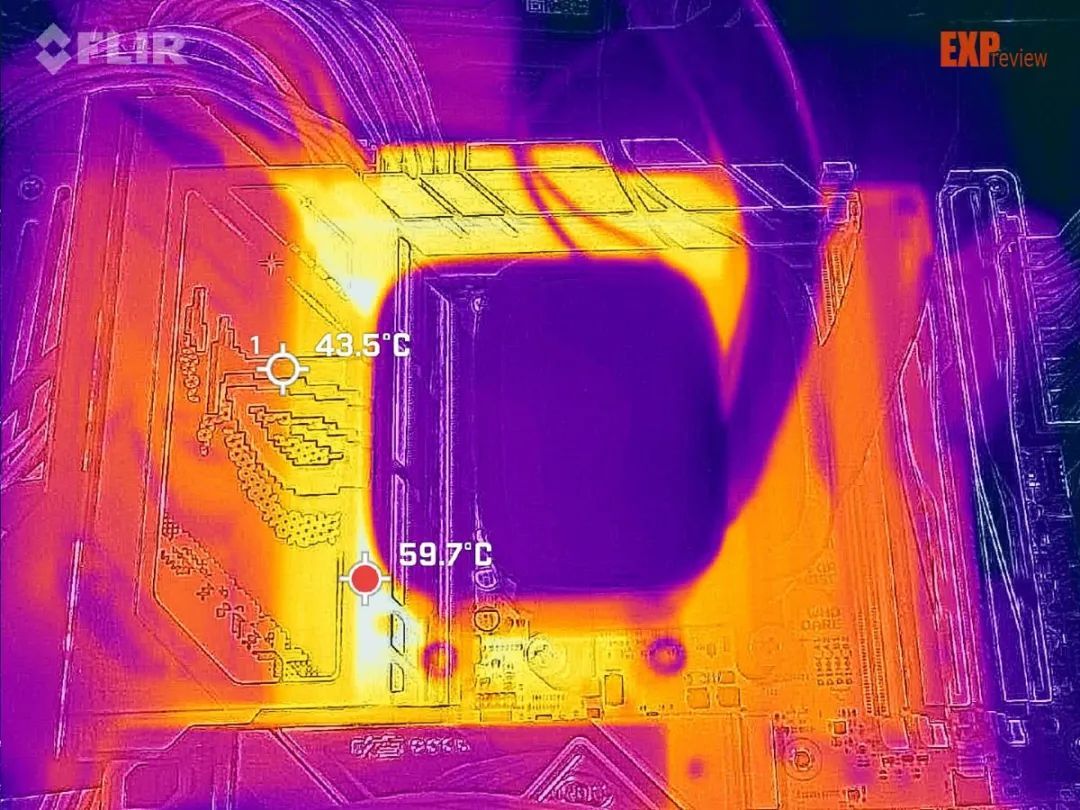

经过10分钟的测试后，9950X在ROG X870 吹雪S上的平均封装功耗约为226W，此时一个CCD频率约为5.15GHz，另一个则跑到4.88GHz。此时通过红外摄像头可以看到，供电模块的温度为59.7℃，相当凉快，看来供电模块的散热做得相当好。当然，16相CPU供电也能很好的把热量分散，降低单颗MOSFET热量。

内存超频测试

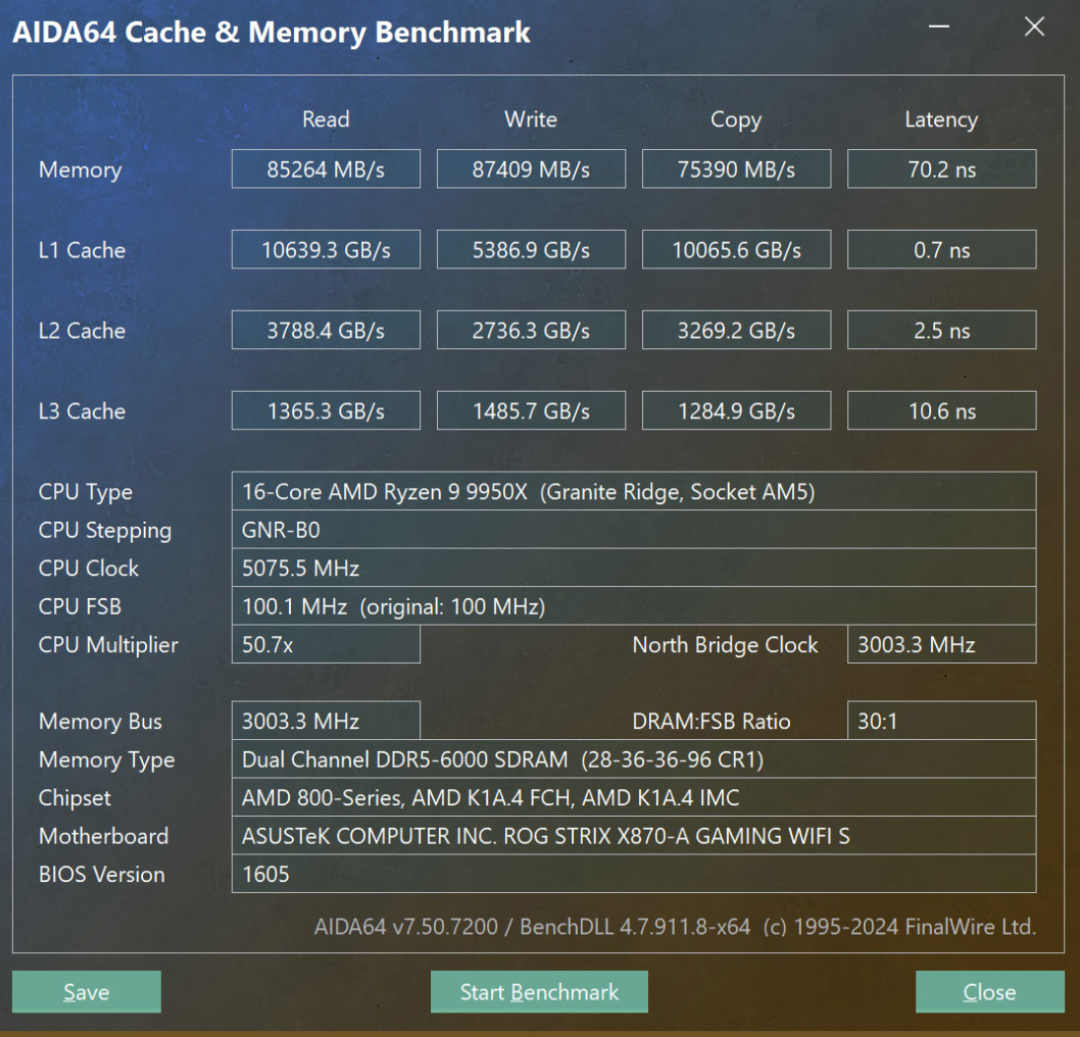

我们测试了内存在EXPO I、EXPO II和EXPO Tweaked下的读写表现，可以看到华硕的Ai Tweaked功能还是相当实用的，开启后读写速率分别提升了约7000MB/s和9700MB/s，同时内存延迟有7~8ns的下降。

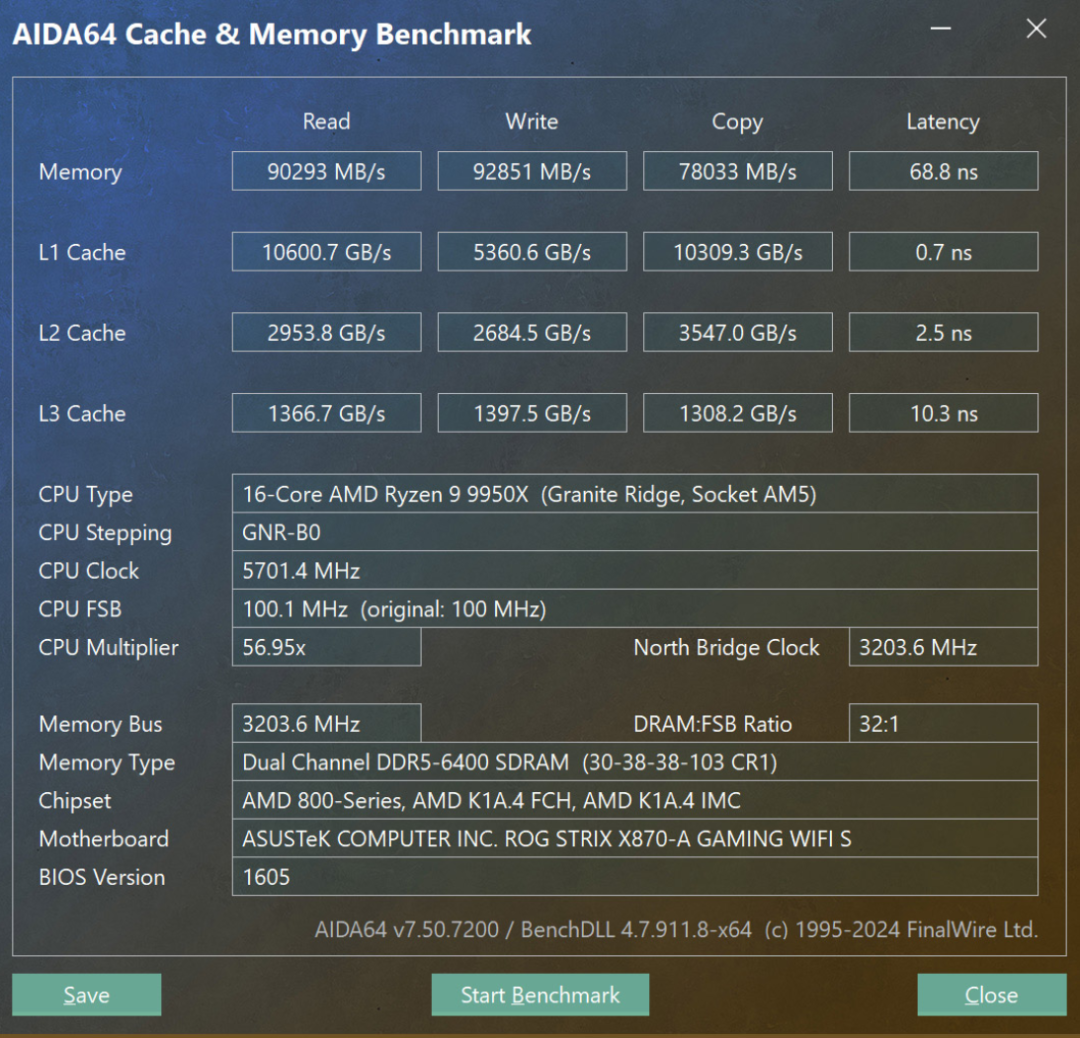

手动超频至DDR5-6400之后，内存的读写速度均超过了90000MB/s，延迟也在70ns以内，算是相当不错了。

高频部分我们也尝试了一下，结果这套芝奇的焰锋戟很轻松地就达到了DDR5-8200，并顺利通过AIDA 64的读写测试，不过此时它的读写表现并不算领先EXPO Tweaked太多，延迟还有所落后，因此我们更建议用户到手后就开启EXPO Tweaked，省力省心之余提升还不错。

总结：电镀“战姬”加颜值，内存AI皆升级

之前我们对ROG X870 吹雪的评价是供电豪华和扩展优秀，这两点放在ROG X870 吹雪S上是同样适用的——毕竟它算是后者的“颜值Plus”版。雪武战姬形象的加入，让这款隶属于“吹雪”系列的主板主题更加鲜明，同时更加容易吸引“重度二次元”用户来购买，在如今越来越注重DIY组件颜值的趋势下，外观上的精益求精确实有助于打开更加广阔的市场。

至于实际性能上，内存支持的优化是ROG X870 吹雪S最大的进步点，能够轻松支持更高频的内存，配套的Ai Tweaked功能也足够好用；而升级的WiFi 7无线网卡则能带给用户更稳定的网络体验，总体来讲并没有什么可挑剔的地方。价格上华硕更是“加量不加价”，新主板保持和旧款同价，算是诚意颇足。如果你想要一块造型足够靓丽，且“实力不俗”的纯白X870主板，这款ROG X870 吹雪S是个值得考虑的选择。
