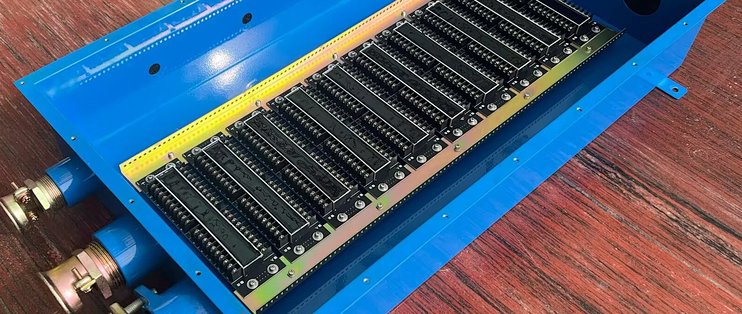

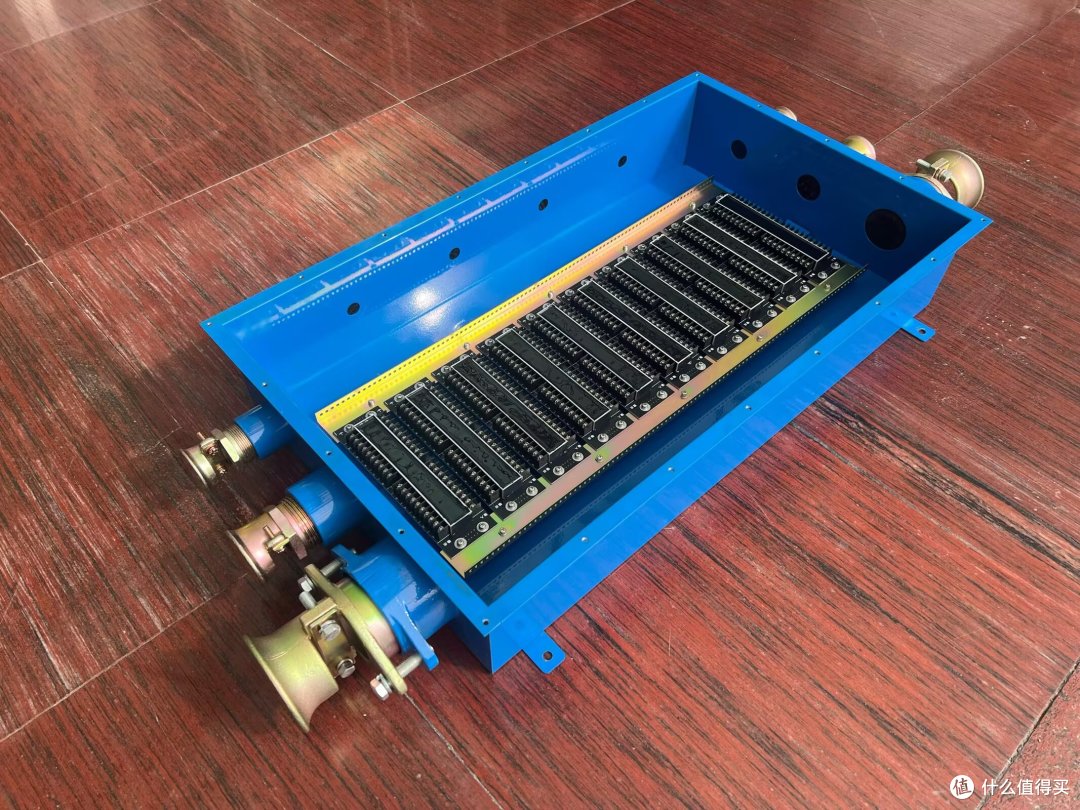

KHX50矿用本安型通信线路避雷器（煤矿井口电话线路分线箱）

KHX50矿用本安型通信线路避雷器（煤矿井口电话线路分线箱）是专为煤矿井口及井下通信线路设计的防雷保护设备，具备高防护等级、多重保护机制、模块化设计及合规性保障等核心优势，适用于煤矿等恶劣环境下的通信线路保护。

一、核心功能

1.多重保护机制：

1.过流保护：当通信线路电流超过本安截止起动电流时，避雷器内部熔断器或可恢复式熔断元件自动切断电路，避免线路烧毁或引发火灾。

2.过压保护：通过钳位功能将电压限制在安全范围（如500V导通电压），防止过高电压损坏设备。

3.雷击浪涌保护：针对雷击、电力线路误接或大功率设备开关机产生的浪涌高幅值脉冲干扰信号，避雷器通过接地回路将有害信号泄放至大地，确保通信安全。

快速响应：雷击浪涌发生时，避雷器可在1纳秒内启动保护，将上万安培的电流泄放到大地，有效保护通信线路和设备。

二、技术指标

1.标称放电电流：通常为10kA（部分版本为5kA或20kA），反映设备承受雷击电流的能力。

2.限制电压：≤500V，确保电压钳位效果。

3.导通电压：500V，触发保护的阈值。

4.冲击放电电压：≤800V，反映设备对浪涌的耐受能力。

5.响应时间：≤1纳秒，快速响应雷击或过压事件。

6.防护等级：达到IP54或IP67标准，可防尘、防短暂浸水，适应井口潮湿、多尘环境。

7.工作温度范围：覆盖-40℃至+80℃，适应煤矿井口昼夜温差大或极端气候条件。

三、设计特点

1.模块化设计：支持失效后在线热插拔更换，无需中断通信，降低维护成本。

2.状态监测：配备LED故障指示灯或远程监测接口，实时显示避雷器工作状态（如绿色正常、红色失效），简化巡检流程。

3.通用性强：接线端子支持0.4-0.8线径的矿用通信电缆，适配煤矿现有通信系统，无需大规模改造线路。

4.隔爆结构：外壳采用高强度钢板制造，能承受内部爆炸压力并阻止火花外泄，符合Ex d I Mb防爆标准，适用于瓦斯浓度高的区域。

5.密封性能：进出线喇叭嘴装置密封性好，接线牢靠，防止煤尘堆积或湿气侵入导致内部电路短路。

四、应用场景

1.煤矿井口通信线路保护：安装于通讯线路进入设备箱的入口处或线路从户外进入井下的接口处，遵循“先保护，后接入”原则，防止雷电或浪涌电压侵入井下。

2.保护监控设备信号线路：保护瓦斯传感器、人员定位系统、摄像头等监控设备的信号线路，确保数据准上传，避免误报警或数据丢失。

3.基站馈线入口保护：安装于基站馈线入口处，防止雷击或感应雷损坏基站设备，保障应急通讯（如调度电话、视频通话）畅通。

五、产品规格

KHX50矿用本安型通信线路避雷器提供多种规格，包括30对、、50对、100对、200对、300对等，可根据实际需求选择合适的规格。
