【存档】SDR接收机说明书

安装驱动 第一步，插入 RTL-SDR 软件无线电接收机，

1. xp提示发现新硬件，是否自动安装驱动，选择否。

2. windows 7 提示发现新硬件，同时自动搜索驱动，点取消。 第二步，安装 Zadig 驱动。

1. xp 系统安装 zadig-xp ；（注意：如果软件打不开，请安装微软的net 3.5（百度搜NET 3.5）

2. 其他Windows版本（WIN7，WIN8，WIN10）安装zadig_win8（可能需要禁用数字签名）

安装驱动时请关闭360杀毒、安全卫士等软件

如果系统是WIN10，也可能显示”RTL2832UHIDIR”, 选中，点Replace Driver。

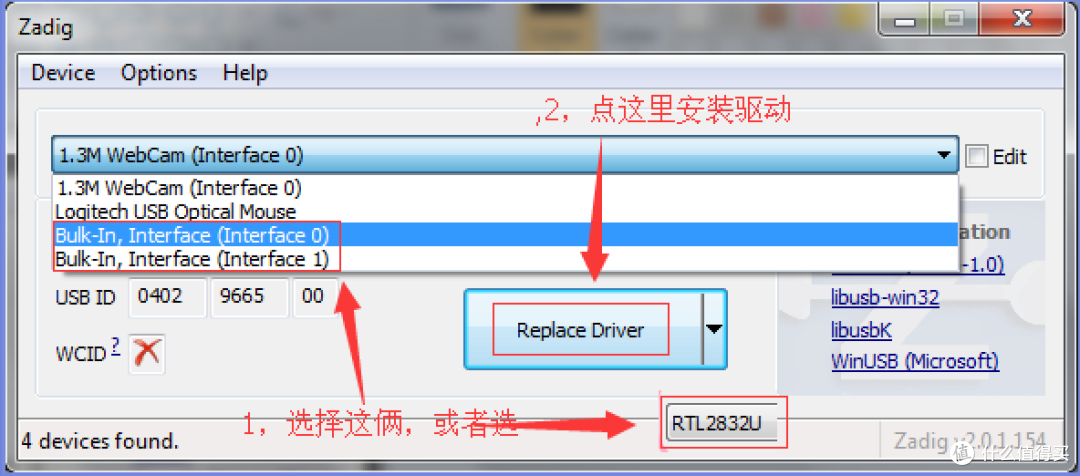

1. 运行zading，单击 options，选择 list all devices ，在下拉列表里选择 bulk-in，interface（interface0），绿色箭头右边默认 winusb ，然后单击 instatll driver 。 2. 检查驱动是否安装完成。桌面上右击我的电脑，单击管理，在左边的列表选择设备管理器，如下图在右边可看到驱动已安装完成。

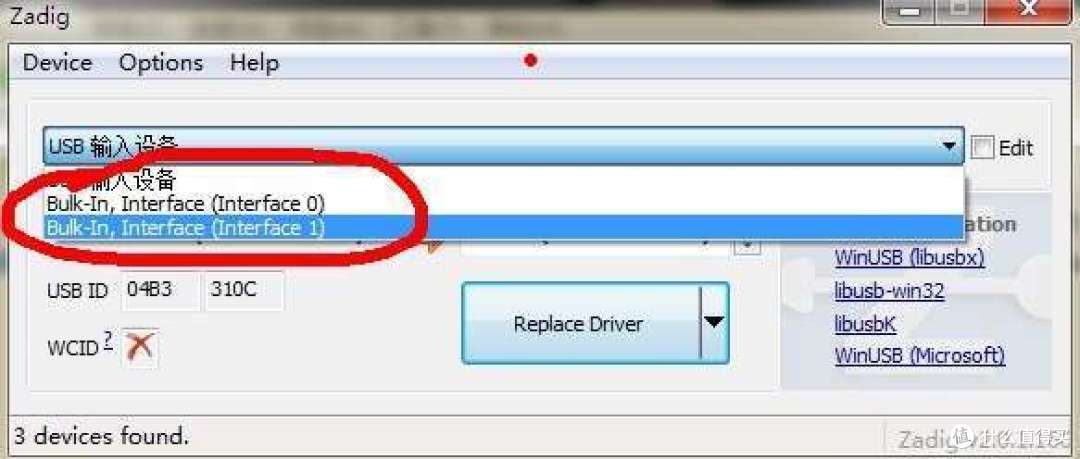

3.如果如下图，设备名称上显示黄色感叹号，说明驱动没有安装好。再次运行zading ，在下拉列表里选择 bulk-in，interface （interface 1），再安装一次驱动即可。

WIN10系统，可能显示RTL2832UHIDIR,选中，点Replace Driver

第三步，运行 SDRSharp.exe。

A：接收25MHz-1.7GHz VHF 和UHF。（FM调频广播，航空通话，对讲机，电视伴音等）

1，连接天线 ： 在25MHz-1.7GHz接口连接天线。

2，设置： 在左上角的下拉列表中选择RTL-SDR/USB ，点右边的 configure

，勾选 tuner agc。点Close退出设置。在单击左上角的 Play

（开始）。用鼠标拖动右边上部的红色指针，即可调整频率。

3． 调频广播 ： 87-108MHz 选择 WFM

2. 民用对讲机: 136MHz-174MHz 制式为 NFM

400MHz-470MHz 制式为 NFM

3．业余超短波电台 ：50-54MHz，144-148MHz，430-440MHz NFM

4. 机场塔台通话 : 118-135.975MHz。制式为AM

5． 收听电视伴音 ： 56.25 MHz-957.75MHz制式为FM。

B：接收100KHz-30MHz，包含长波、中波、短波（广播AM，单边带SSB，等幅报CW等）：

1． 连接天线： 在100KHz-30MHz接口安装室外短波天线。（赠送的天线不能用于短波的接收）。

2. 设置： 停止状态下，点Configure

,在Sampling Mode下面选择Direct sampling (Q branch) 勾选 RTL AGC 然后点Close ，再点Play

。调到需要的频率，选择对应的调制方式：

长波 ：300KHz以下

中波广播 ：526.5kHz~1606.5kHz ，选择AM

短波广播 ：3MHz—30MHz ，选择AM

短波单边带通信：10MHz以下常用下单边带LSB；10MHz以上常用上单边带USB。

注意：如果接收WFM的时候软件自动退出，或软件打不开，请安装微软的net framework 3.5（百度搜NET 3.5）

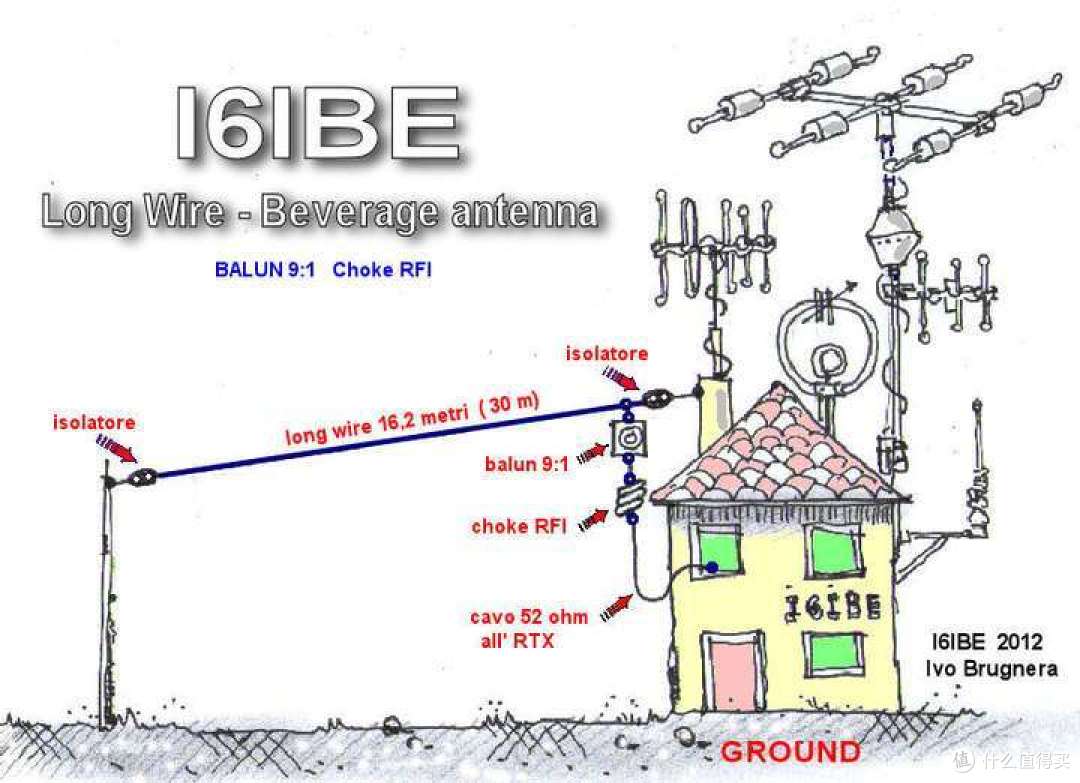

天线自制可以参考下面的图片

※

PS：仅对于USB3.0设备来说，如果设备装好驱动不能正常工作，建议更换原生USB2.0接口使用
