横竖多形态的无光ITX小钢炮,银欣 珍宝 SG15+七彩虹 B760I装机展示
写在最前
银欣珍宝系列的ITX小机箱我一直比较喜欢,小巧精致,价格实惠但做工一点都不马虎,毕竟大厂的品质放在那里。其中这款珍宝SG15在基础款式的形态上升级了全铝外观件,让整体的质感更提升了一步。而且不到20L的体积能放下3槽全尺寸显卡和240水冷(或182mm)的风冷以及ATX电源,这个兼容性对于一款ITX来说是非常优秀的。这次我就使用SG15搭配13代I5平台、七彩虹 B760I 主板、TUF 4070和ATX电源搭建一款无光风冷ITX小钢炮。
装机配置
CPU:INTEL i5 13600KF
主板:七彩虹 CVN B760I FROZEN WIFI D5 V20
显卡:华硕 TUF 4070
内存:宇瞻 暗黑马甲 DDR5 6400MHz 32G(16G*2)
SSD1:金士顿 Kingston FURY叛逆者固态硬盘 2TB
SSD2:影驰 20 周年纪念款星曜 SSD 2TB
机箱:银欣 珍宝 SG15
散热器:NH-U12A Chromax Black
电源:微星MAG A850GL PCIE5
整机展示

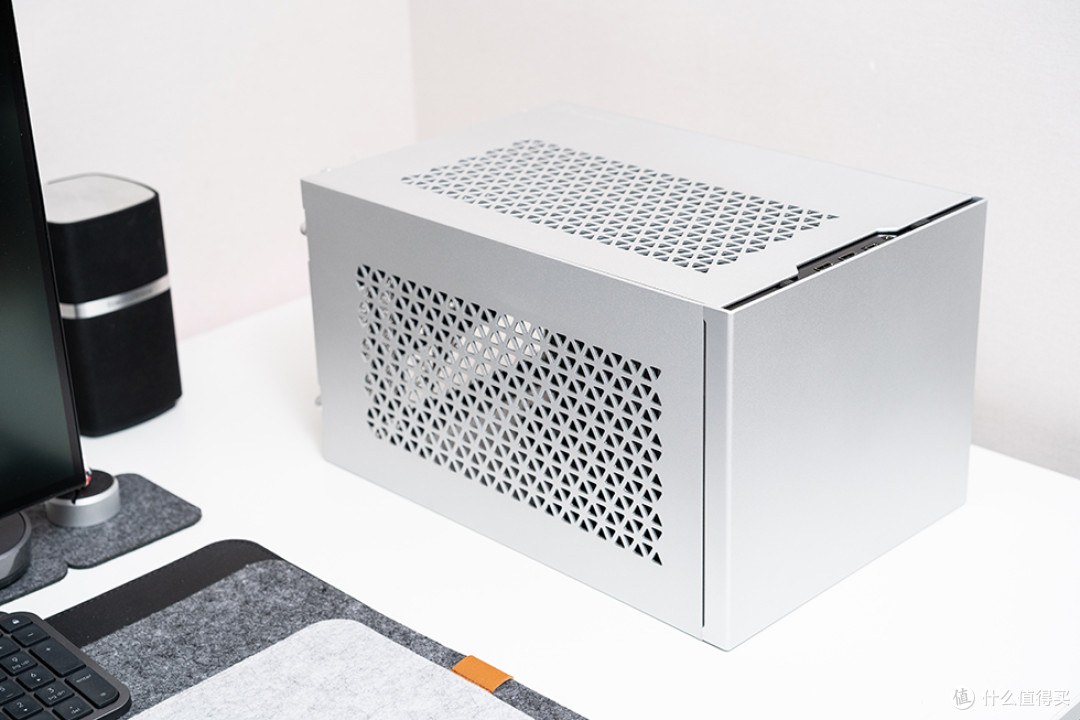

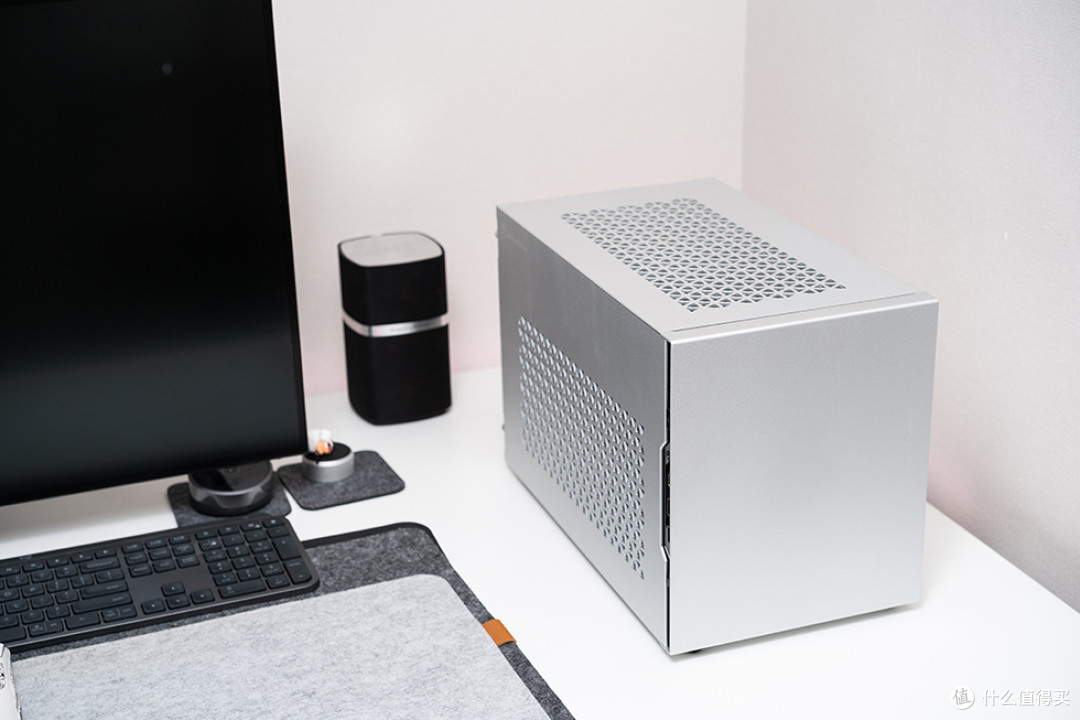

说到ITX机箱,银欣这个品牌你肯定是绕不过去的,银欣 珍宝SG15作为一款卧式机箱,支持直立和横放,全铝的外壳相较普通的钢质机箱更具质感。

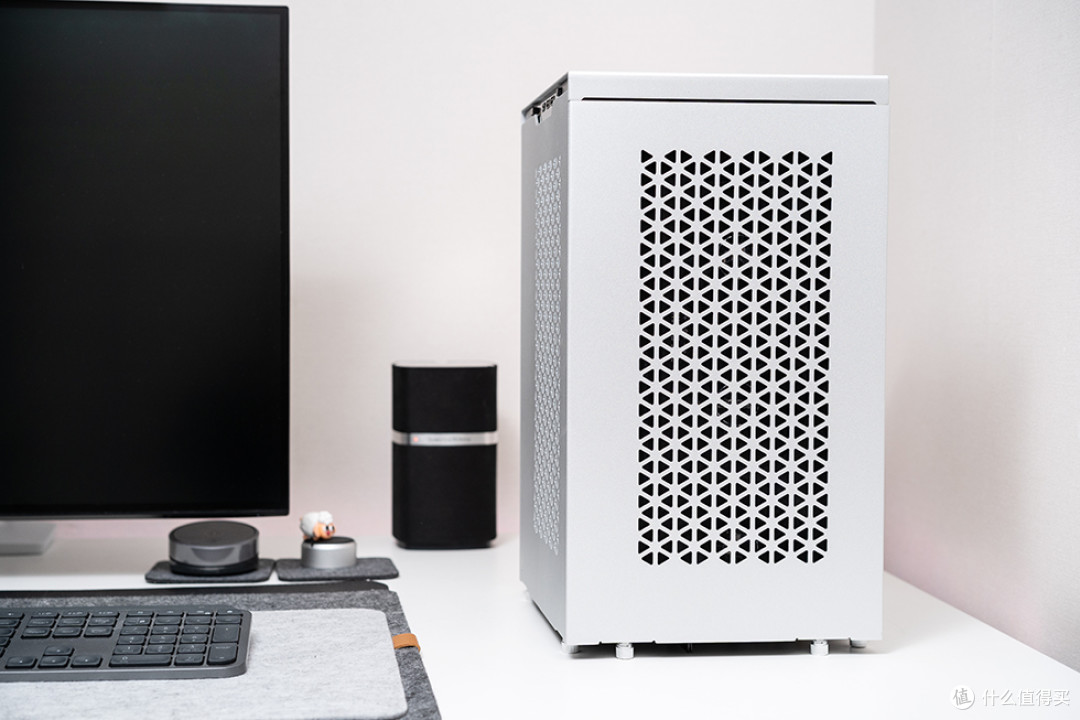

机箱顶部和左右两侧面板都做了散热开孔设计,形状为银欣标志性的三角形组成的六边形。
整体设计方正简约,从正面板看过去几乎就一个长方形的金属摆件,放在桌面十分的漂亮,但是相对于常规的卧式放置,我还是喜欢竖起来。
机箱整体采用模块化设计,通过背后的铝制弹簧螺丝可以轻松将四面的侧面拆卸。内部为黑色钢制框架,在兼容性允许的情况下,个人还是钟爱塔式风冷的,喜欢内仓被塞满的感觉。
七彩虹 CVN B760I FROZEN WIFI D5 V20主板的银色装甲,在全黑的环境中闪出了一点光泽,和机箱全铝银色外观遥相呼应。
机箱底部视角,左侧的电源位下方有很充足的理线空间,右侧主板安装位置则进行了大面积的开孔,使得散热器底座支架和背面SSD的安装更加便捷。
七彩虹 CVN B760I FROZEN WIFI D5 V20在背面也提供了M.2插槽,这里使用了影驰 20 周年纪念款星曜 SSD 2TB ,白色定制散热片采用了专属高效复合材料,在没有散热装甲的情况下可以更好的主动散热,单面颗粒设计也有更好的兼容性。

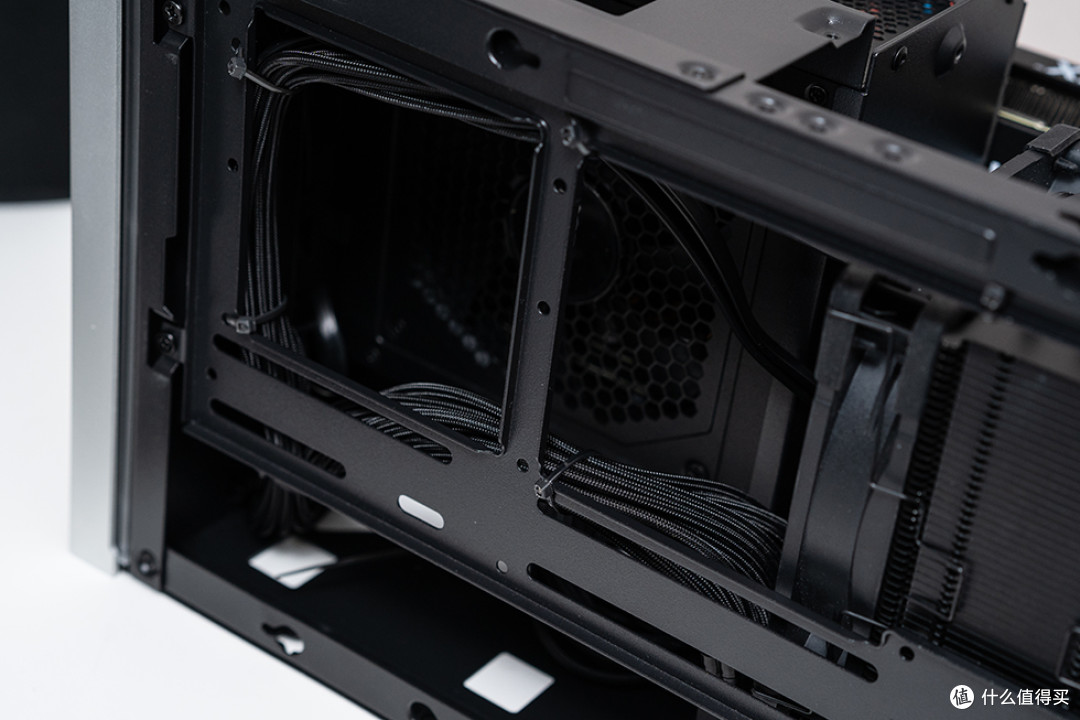

一侧带有多功能支架,原本功能是用于安装风扇或硬盘的,当安装完U12a后,主板一侧的风扇和硬盘是没有位置安装,只有电源一侧的可以安装一个12cm的风扇用于辅助进风。
不过在我看来这个支架的最大作用是用于辅助离线,保证内仓的整洁,也有助于风道的完整。

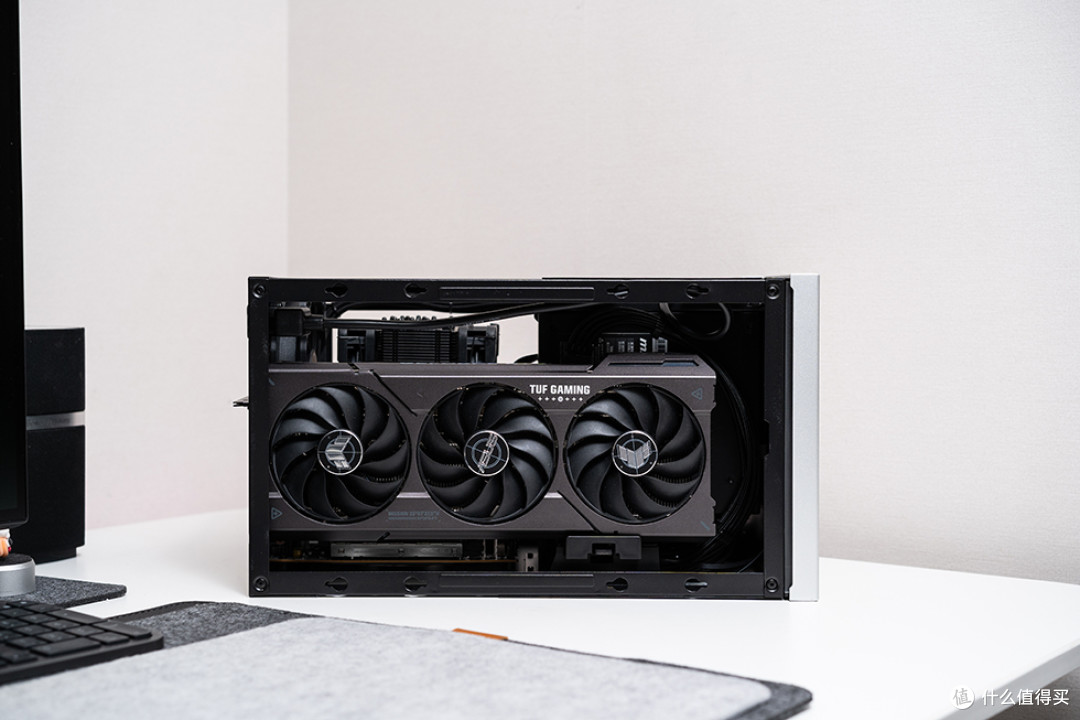

另一侧的显卡位置,像TUF 4070的显卡这类主流40显卡轻松安装,底部还带有显卡安装直接,放置长显卡下坠。
最后解答一下,关于如何将SG15竖起来,底部线材怎么办,还能插进去吗?常规肯定是不行的,但是由于底部用的是铝制弹簧螺丝,手拧螺母部分具有一定厚度的,而且底部配置了8颗,在放置稳定性上没有任何问题。
至于线材的话就需要着各种90°的弯头线材,我这边主要用到2根线,一条HDMI线和一条电源线,其中电源线要买那种超薄的,不然太后会顶到桌面。至于网线也有弯头的,不过我手头没用,直接用WIFI(没装天线WIFI效果不好)。
装机配件介绍

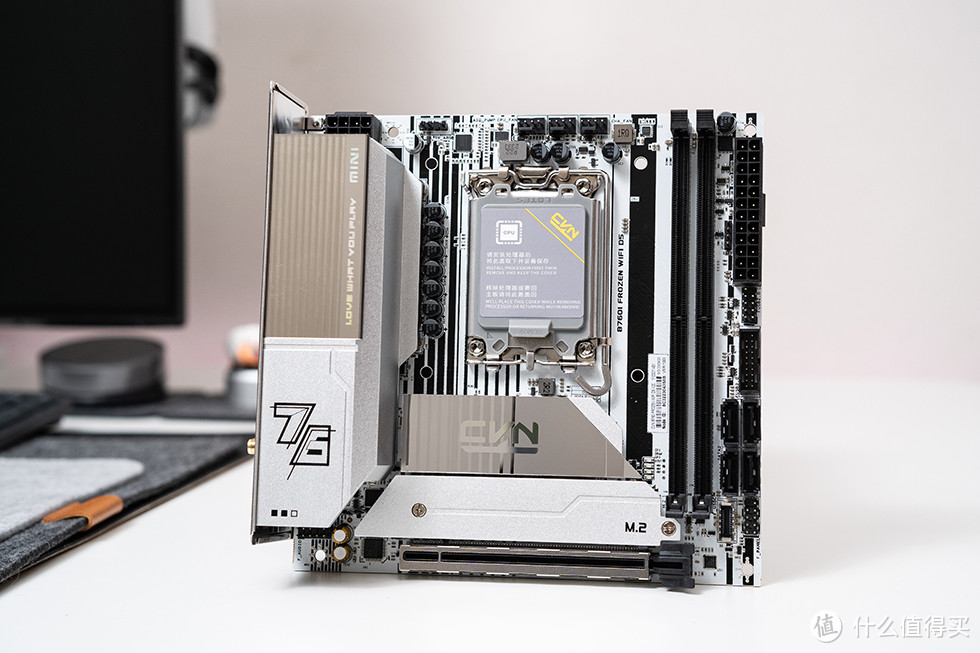

主板选用了来自七彩虹的CVN B760I FROZEN WIFI D5 V20,采用了纯白色 PCB 设计,搭配银白色的散热装甲,整体颜值拉满,可以说是目前市面上个人认为最好看的白色B760 ITX主板。
主板CPU供电接口为8pin,采用了 7+1+1 相数字供电设计,单相最大电流 90A ,搭配F.C.C铁素体电感和10K黑金固态电容,可以轻松满足 13600KF的满负荷输出。
主板带有提供两条 DDR5 内存插槽,单槽支持48GB内存。 XMP 加速模式下最高 8000MT/s的高频率。这次搭配使用了宇瞻 暗黑马甲 DDR5,内存颗粒为镁光颗粒,XMP 频率则为 6400,时序 38-38-38-84,电压1.2V,搭载 PMIC 电源管理晶片及 ONE-DIE ECC 内存纠错机制,支援 Intel XMP3.0 轻松一键超频。
外观方面以泼墨意象引出NOX暗黑女神的神秘感,加上高级全铝合金散热片提供高效散热性能,低调沉稳设计方便玩家搭配个性风格。
矮版的设计有着更好的兼容性能,以适应各种装机环境。
南桥提供了独立散热装甲,采用镜面工艺,上面有银色镭雕散CVN Logo, 和供电模组散热装甲上的镜面装饰相呼应,十分抓眼球。

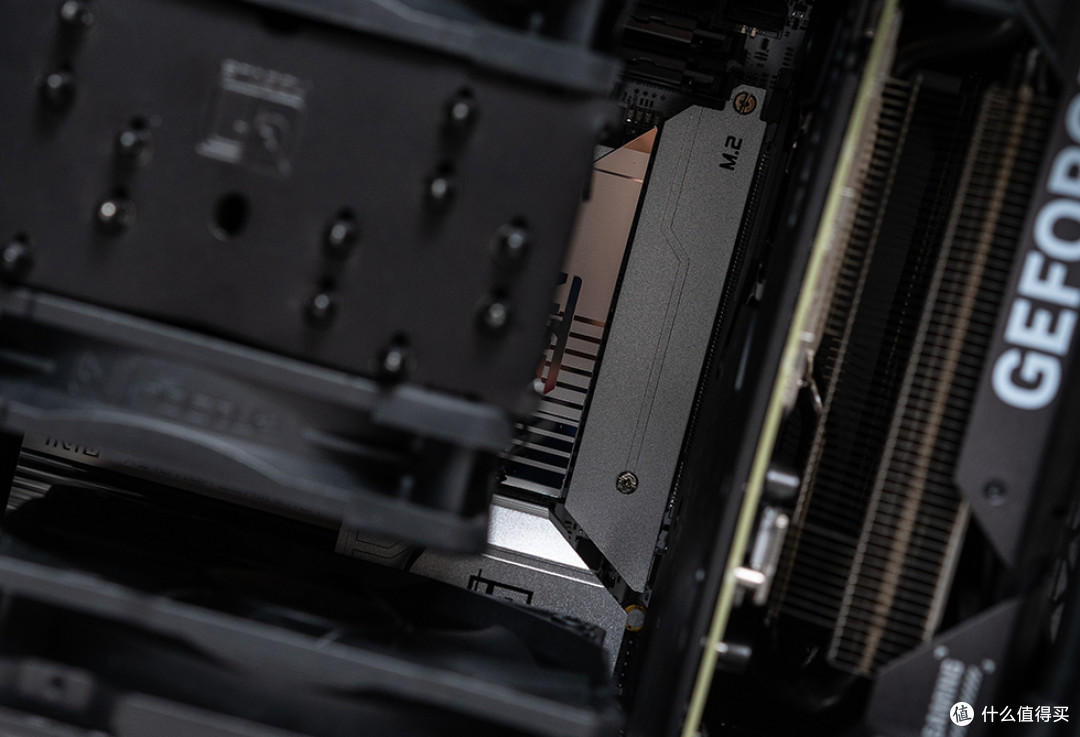

主板配备了两个PCIe 4.0×4的M.2插槽,支持2280规格的M.2 SSD,分别位于主板的正面与背面,正面的槽位自带金属散热马甲。同时在主板右侧边缘提供了4个SATA 6Gbps接口,满足大容量存储需求。

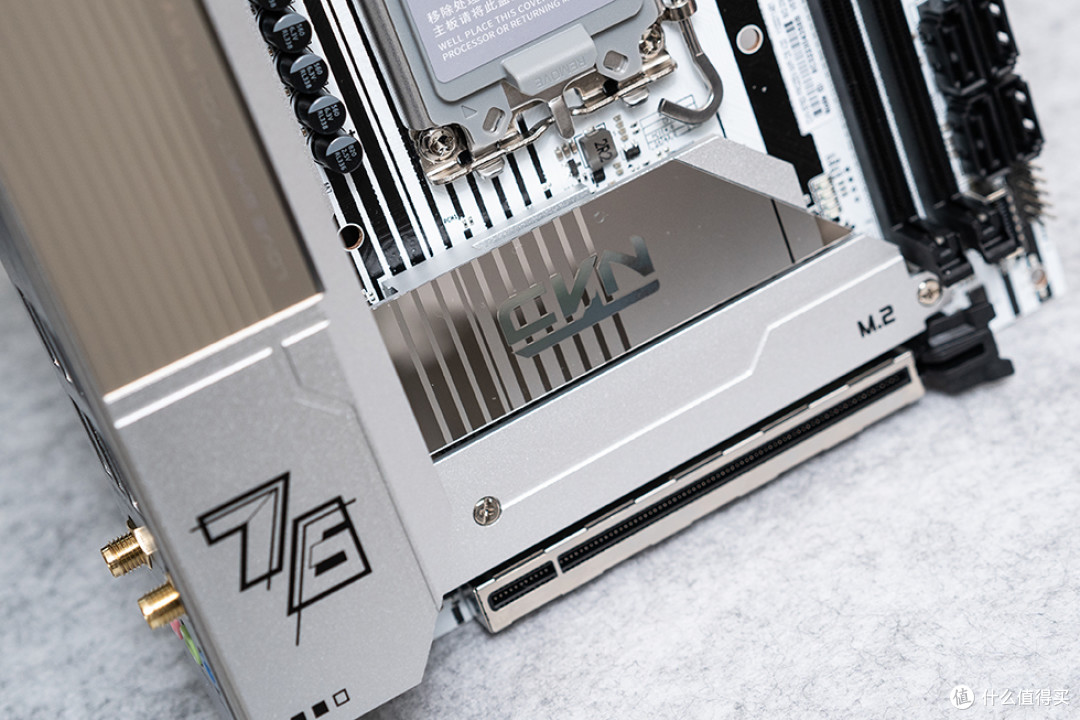

主板采用了全金属加固PCIe 5.0×16 高速显卡插槽,带宽高达128GB/s,支持NVIDIA最新RTX 40系和AMD最新adeon RX7000系显卡,同时兼容旧款的PCIe 4.0和3.0显卡。
一体式IO背板,提供了一个 HDMI 2.0,一个 DP 1.2,一个 5Gbps 的 USB Type-C,四个 USB 2.0,两个 USB 3.0,一个 2.5G 网络接口以及三个音频接口。
移除背板还能看到内部有一个隐藏式的可控速散热风扇,在MOS管温度低于70℃的时候是不会转的,保证静音,只有温度超过70℃之后才会启动。
附件方面,包含了2条SATA线,一个WiFi6信号增强天线及说明书,值得一提的是全部为白色,好评。
除了系统盘SSD外,考虑到数据存储的容量,增加了一个SSD插在主板背面。选用了影驰20周年纪念版星曜SSD,外包装上20th的专属元素设计很有辨识度,以I、U(代表I&YOU)组成了“20”图案。
20周年纪念版星曜SSD为2280 M.2规格,整体尺寸为80 (L) x 22.5 (W) x 24.6 (H) mm。其采用了PCIe 4.0 x4接口,支持NVMe 2.0协议。
正面的白色定制散热片采用了专属高效复合材料,SSD快速散热,保持高效运行。
揭开调制可以看到,采用 Phison PS5027-E27T、PCIe 4.0 主控,支持第 4 代 LDPC & RAID ECC 纠错能力,以及 TRIM 指令和 S.M.A.R.T 自我检测分析报告技术。提供了最大顺序读取速度为7000MB/s,最大顺序写入速度为6400MB/s,最大随机读取和最,大随机写入均为1000K IOPS
单面颗粒设计,更好兼容台式机、笔记本电脑和索尼PlayStation 5游戏主机等多种设备。
银欣 珍宝 SG15 体积为247mm (宽) x 211mm (高) x 366mm (深), 19.07L升,共有黑银两色供选择,我个人喜欢银色款,更能体现铝质的金属质感。默认卧室放置形态,支持横向及竖立方案的放置。

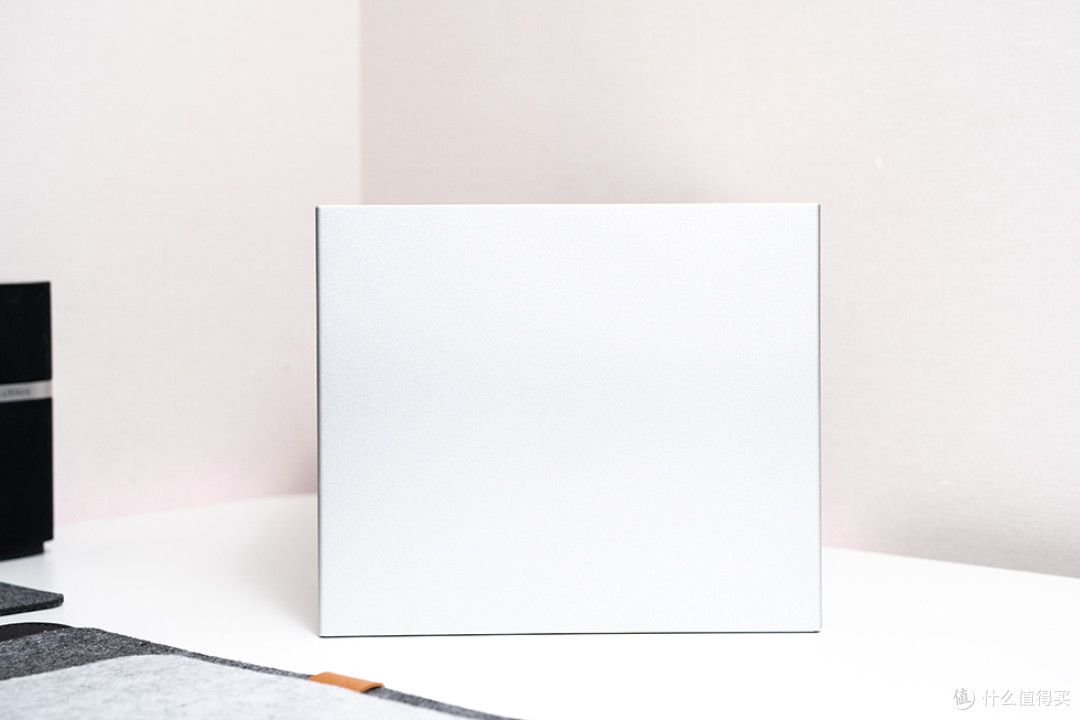

机箱正面为一块微带弧度的铝制面板,无任何装饰,简约大气。
机箱的尾部,带有一个12cm的风扇,下方为主板IO面位置,电源插头在右侧上方,下方提供了3个PCI-e显卡槽位。
银欣 珍宝SG15 采用模块化设计,搭配铝制弹簧螺丝,上下左右的四个面板都采用免工具拆装。除了底部面板,左右侧板及顶部面板都带有磁性尼龙滤网,兼具防尘及高度通风。

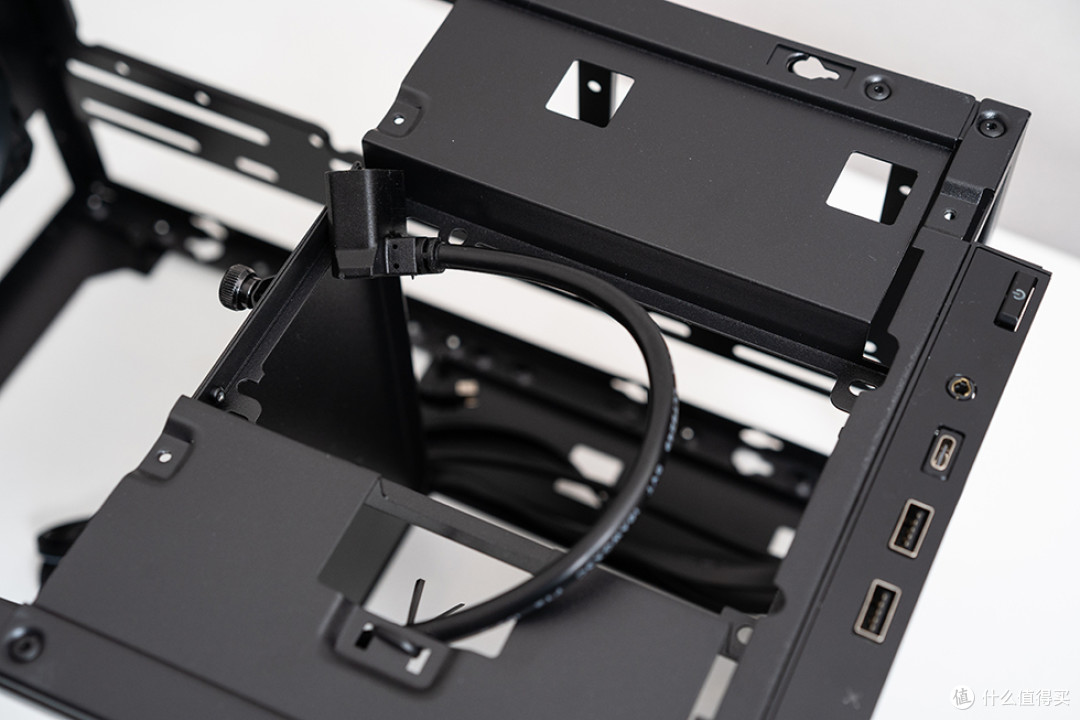

机箱的IO面板布置在前面板顶部,依次为重启按钮 、2×USB A 型接口、一个 Type-C 接口以及一个 3.5mm 音频接口。
银欣 珍宝SG15 内部架构件为钢制,兼容性方面支持ITX和DTX主板的安装,最大支持330mm长度的3槽显卡,支持240一体水冷或最高182mm高度的塔式风冷。一侧提供了多功能安装支架,可支持装2个3.5英寸的HDD安装或者两个120mm或140mm 规格的风扇安装,从而进一步提升散热效能。
支持多样储存装置3.5"、2.5",除了侧面的多功能支架能安装硬盘外,正面和电源仓的背面一共预留了3个2.5"硬盘的安装位。
主板安装位的上方位置带有一个风扇安装模块,支持120mm风扇的安装。

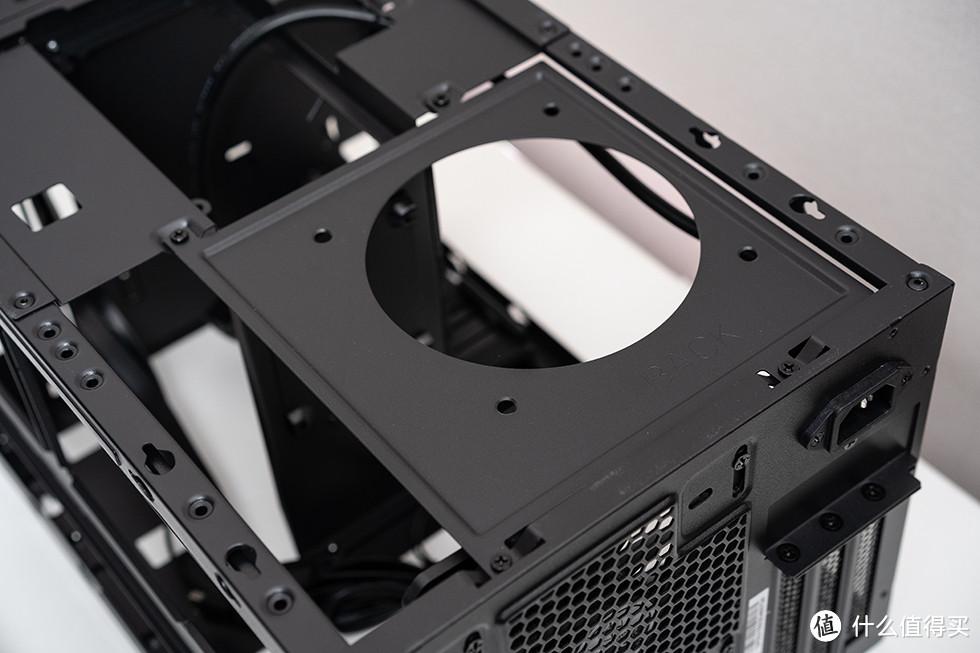

电源采用了延长线的安装方式,支持最大长度150的ATX电源。
显卡安装一侧还提供了显卡支撑架,还可用于离线。

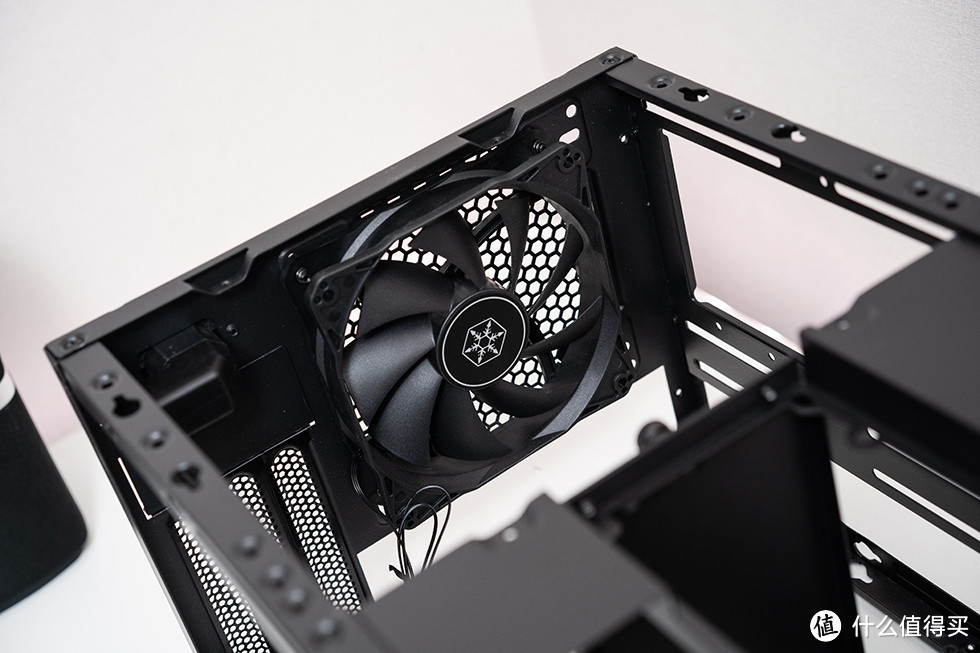

机箱尾部预装了一颗120mm 风扇。

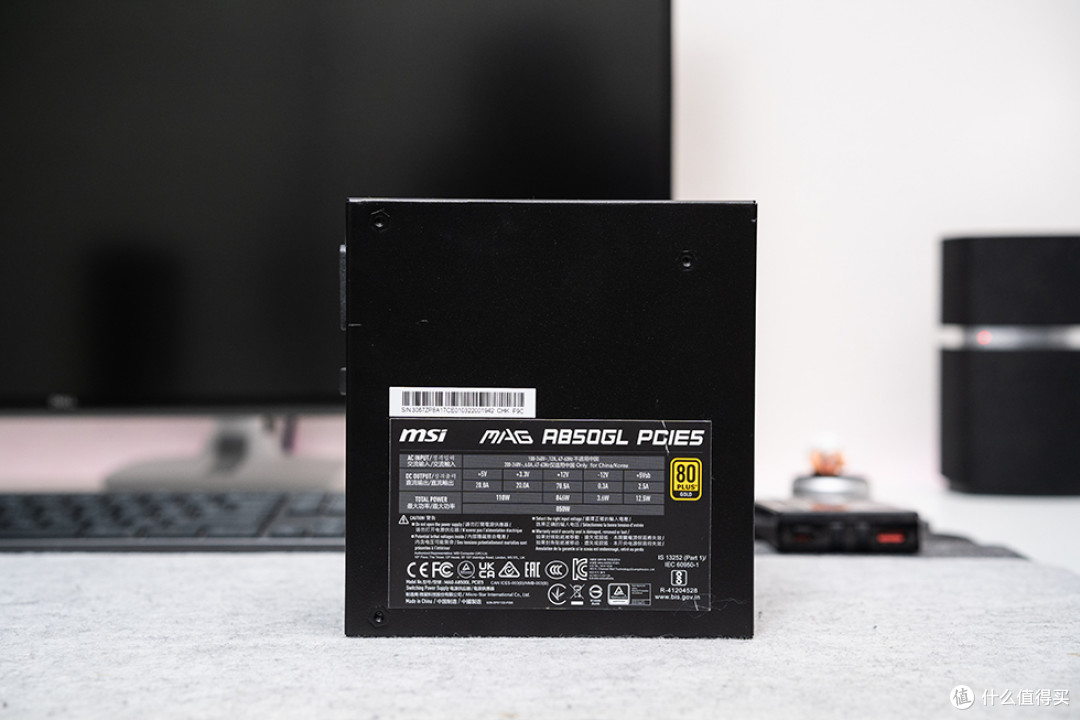

电源选用微星 MAG A850GL PCIE5,,支持ATX 3.0标准以及PCIe 5.0,通过80 Plus 金牌认证。采用紧凑型全模组设计,作为一款ATX电源体积为140 mm × 150 mm × 86mm,内置一枚120mm FDB动态液压轴承风扇,正面散热栅格密集排列,使电源在冷却性能和噪音水平之间取得良好的平衡。
电源采用DC-DC电路加全桥LLC谐振的方案,最大输出功率为850W。其中+5V和+3.3V的综合输出为110W,+12V的输出达到了846W,-12V的输出为3.6W,+5Vsb输出为12.5W。主动式PFC 设计,工业水准的保护机制,包含OVP、OCP、OPP、OTP、SCP、 UVP。
微星 MAG A850GL PCIE5电源尾部的电源插口,带有独立开关。
微星 MAG A850GL PCIE5电源采用全模组设计,可以根据用户需求安装线缆,减少不必要的线缆避免杂乱。配备了原生 PCI-E 5.0 输出接口,支持 Intel PSDG(电源设计指导规范)ATX 3.0 标准,可承受高达两倍整机功耗和三倍显卡功耗的峰值功率。
性能测试
操作系统:Windows 11 专业版
显示分辨率及刷新:3840×2160,60Hz
环境温度:18 ℃(±1℃)
测试软件:CPU-Z、AIDA64 Extreme、FurMark、Cinebench 2024、3Dmark、CrystalDiskmark、CrystalDiskinfo、PCMARK 10
首先看一下双烤的温度,CPU功耗200W,最高温度89℃,显卡温度58.8℃。

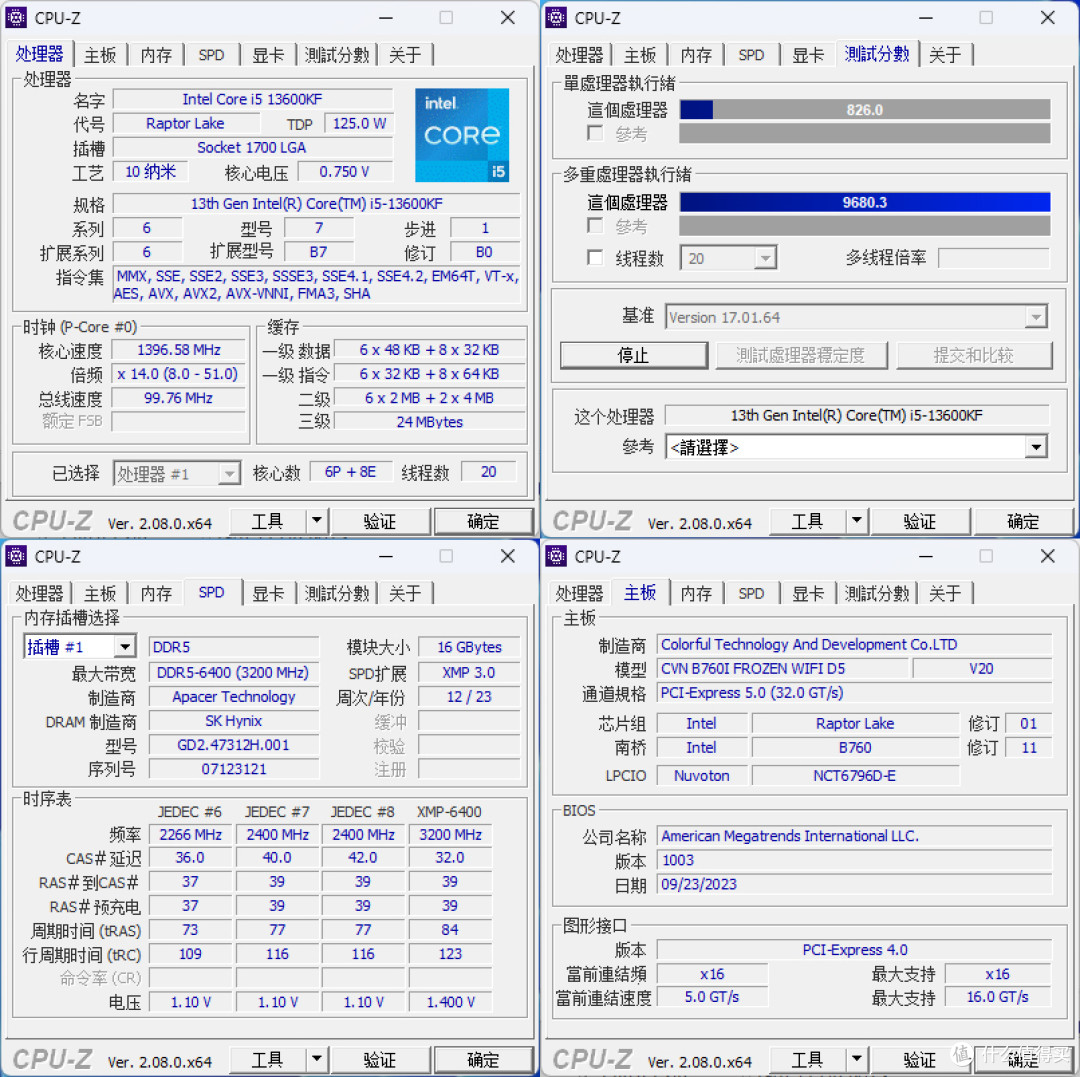

CPU-Z基本信息及BENCH成绩

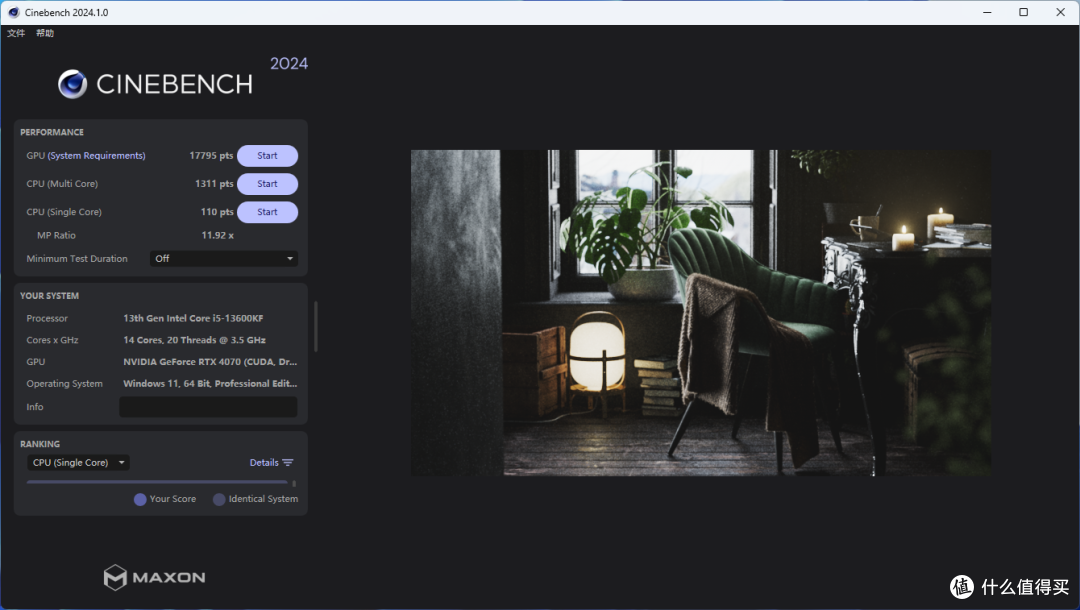

CINEBENCH 2024 测试成绩
AIDA64 Cache & Memory Benchmark成绩
SSD测试成绩

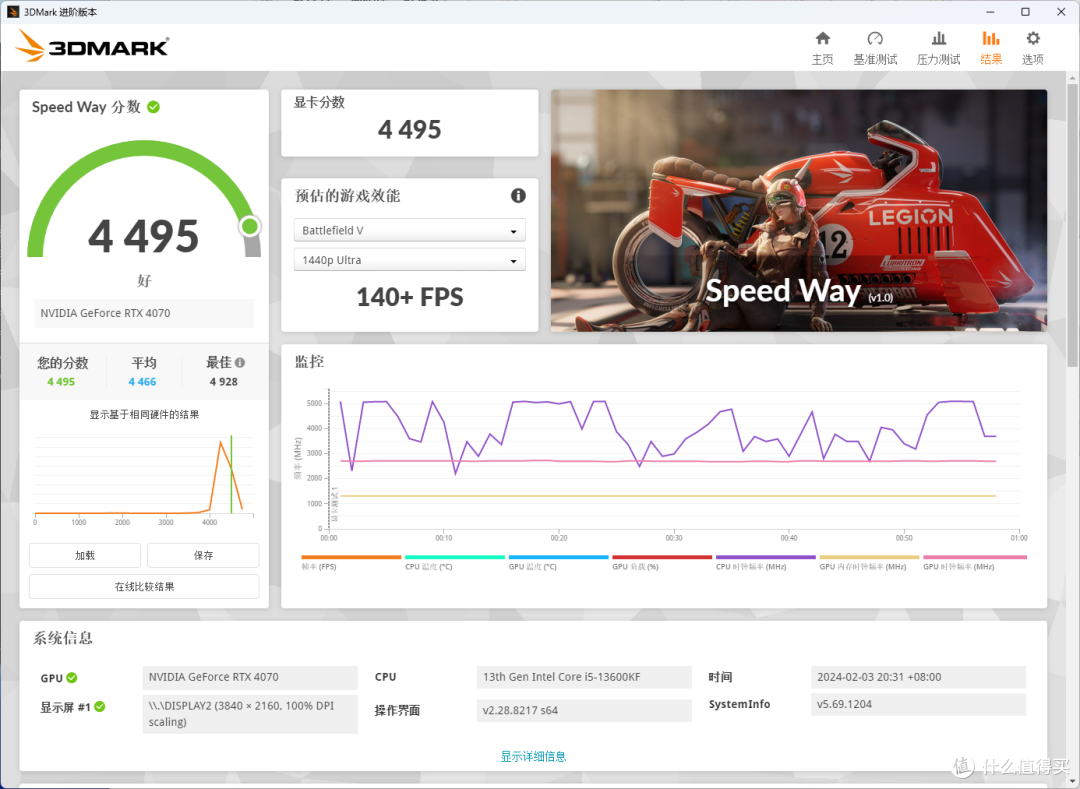

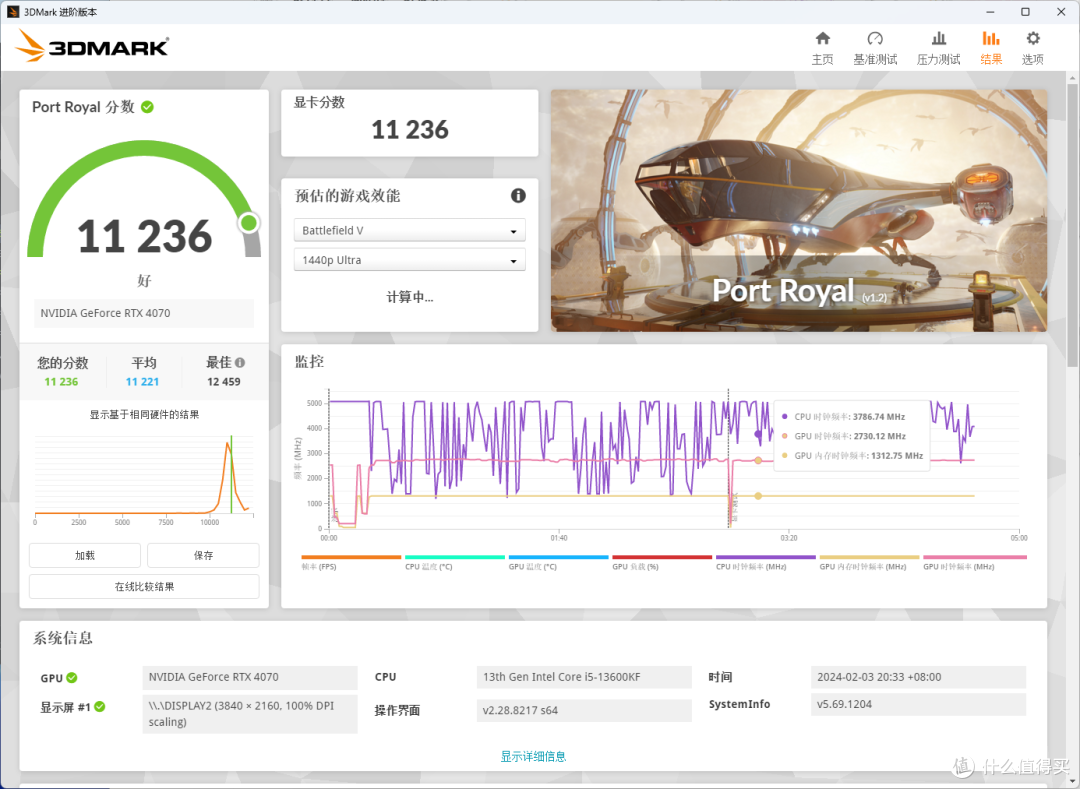

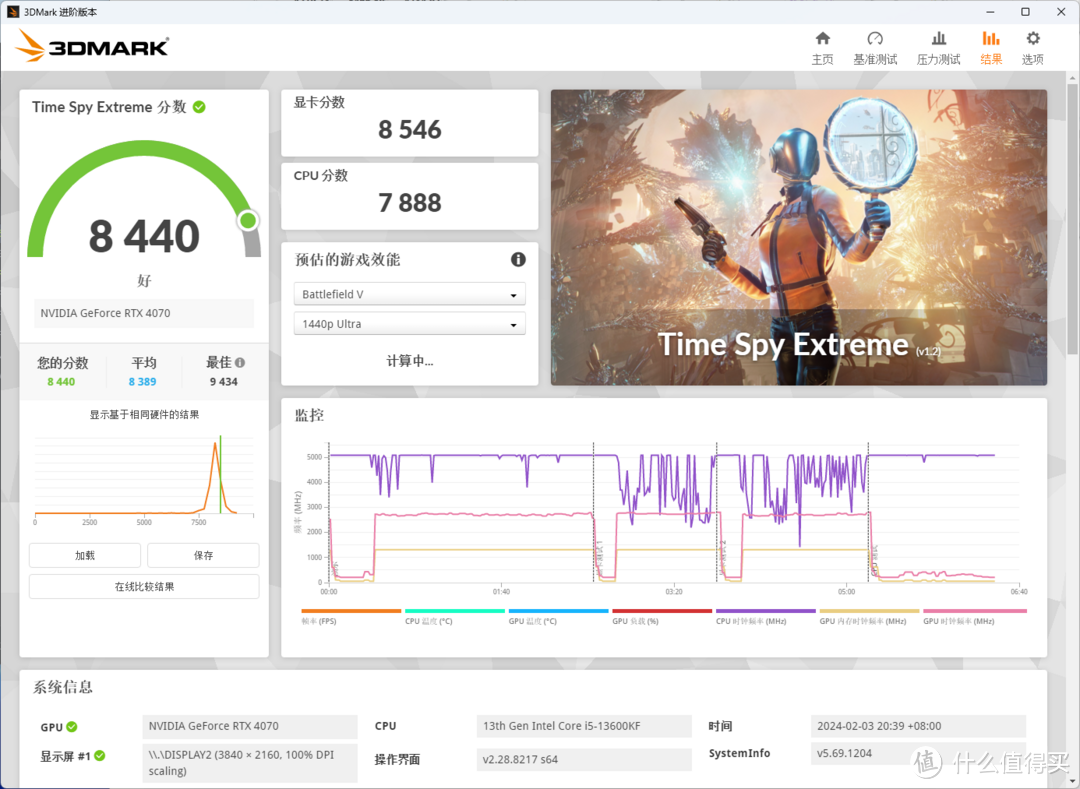

3DMARK显卡测试,主要对4K分辨率下D11/12和光追性能进行测试

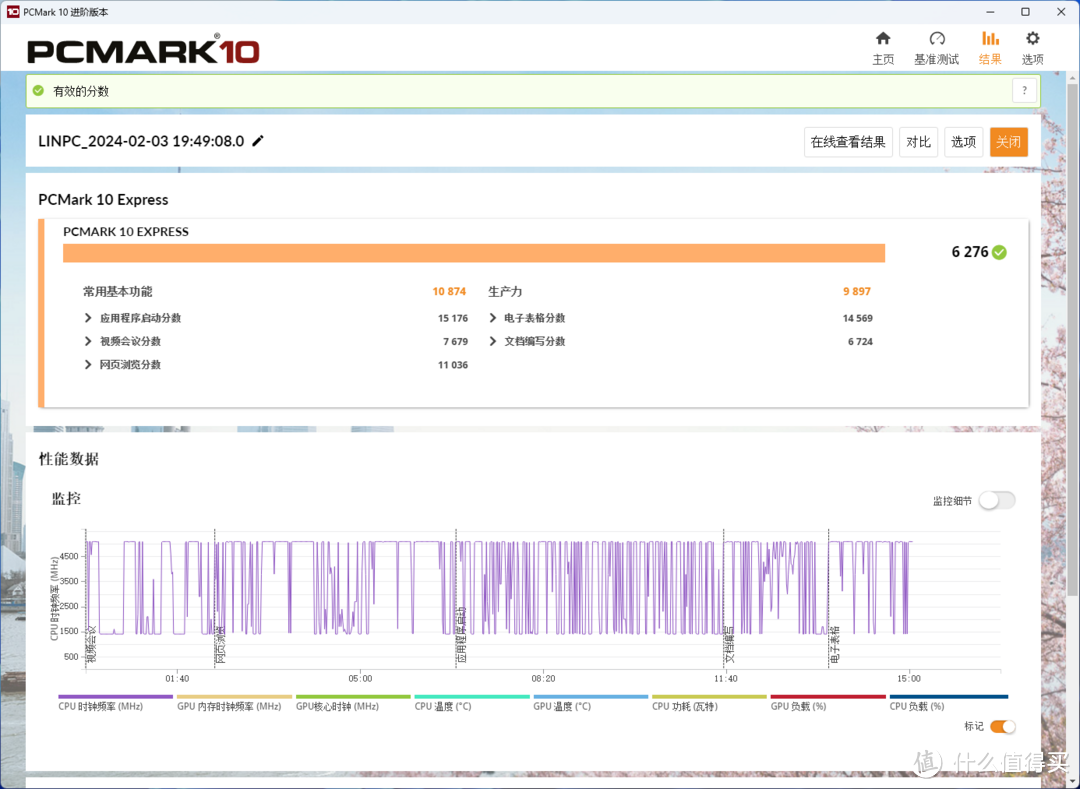

PCMARK 10整机性能测试
以上为本次装机全部内容,感谢各位花时间浏览,欢迎交流讨论。
