华硕 ProArtZ790+ ROG 4080 猛禽+海盗船 3000D AF 装机展示

今天带来华硕 ProArtZ790+ ROG 4080 猛禽+海盗船 3000D AF 装机展示。机箱来自海盗船 3000D AIRFLOW。这是一款高通风散热设计的 ATX 中塔机箱。黑白二色可选（本次展示黑色款），整机尺寸为：462x230x466mm，大小适中，配备钢制前面板做了大量菱形镂空，提供了出色的进气气流，侧面为浅墨色钢化玻璃面板。兼容性方面，主板安装位从 ITX-EATX 均可安装，塔式风冷最大支持 170mm，显卡最大 360mm 4 槽位，顶部支持安装 280mm 冷排，前面板支持安装 360mm 冷排，同时可以支持多达 8 个 120mm 或 4 个 140mm 机箱风扇，以及支持 2 个 3.5 英寸和 2.5 英寸硬盘。主板右侧出线口做了上下全镂空设计，以往开孔走线总有对不齐的情况，这种设计比传统的局部开口更合理，线材接驳更美观。这款机箱既可风冷亦可水冷，个人更建议风冷方案，若采用一体水冷方案建议冷排前置 360mm 冷排安装，CPU 温度会更受益，置顶安装 240mm 水冷的话要注意内存高度。此外，背部理线 24Pin 线材时，线材向机箱右侧弯折比向左侧弯折更合理，可让正面主板 24Pin 接线弧度更整洁美观，但机箱开孔右侧无设计理线孔位，可自行搭配粘扣进行整理。

硬件方面采用最新的 13 代平台，主板选择了华硕 ProArt Z790-Creator WiFi，采用最新的 Z790 平台设计，搭载 16+1 (Core+GT) 供电模组，每相搭配一颗 MP86992 (70A)，轻松驾驭 13 代酷睿 i7/ i9 旗舰处理器，双雷电 4 接口带来更强的拓展；显卡使用采用 18+3 超合金数字供电方案的 ROG STRIX RTX 4080 O16G GAMING 猛禽，极具特色的红蓝渐变配色非常科技赛博朋克；电源来自 ROG STRIX 雷鹰 AURA 850W 金牌电源，支持 ATX3.0 规范，原生 12VHPWR 16Pin 接口，炫酷灯效，十年质保；内存搭配使用了宇瞻 NOX DDR5 6400 电竞内存，搭载 PMIC 电源管理晶片及 ONE-DIE ECC 内存纠错机制，支援 Intel XMP3.0，AMD EXPO 轻松一键超频；固态硬盘来自西部数据 WD_BLACK SN850X 2TB，最新的 112 层 BiCS5 闪存颗粒，顺序读取速度达 7300MB/s，预加载技术、负载均衡技术专为游戏玩家打造；散热为德商德静界 DARK ROCK PRO 4，双塔 7 热管，全身黑化处理，拉丝铝合金顶盖，散热鳍片两侧采用波浪状边缘，让更多的冷风更快的通过鳍片，迅速挥发热量。标配 2 把 Silent Wings 3 智能调速低噪音风扇，全速运行时噪音低至 24.3dB(A)，支持最新的 intel 1700/ AM5；风扇来自德商德静界 SILENT WINGS PRO 4 120mm，双面水波纹扇叶，六极风扇马达，DB 流体动力轴承，可让风扇保持长时间低噪音运行，风扇采用三挡速度可调节物理开关。扇叶与边框之间的距离进一步缩短，小公差、大风压，迅速带走热量，支持五年质保；附件来自海韵 ATX 24-Pin 90° Aadpter 主板 90° 转接头，无需弯折线材，优化对流和理线空间，安装后线材更美观，自带第二代电源检测器功能。好了，介绍这么多，下面进入装机环节。

硬件配置清单：

CPU：英特尔 intel i7-13700K

主板：华硕 ASUS ProArt Z790-Creator WiFi

显卡：华硕玩家国度 ASUS ROG STRIX RTX 4080 O16G GAMING 猛禽

电源：华硕玩家国度 ASUS ROG STRIX 雷鹰 AURA 850W

内存：宇瞻 Apacer NOX DDR5 6400 电竞内存 32GB（16Gx2）

SSD：西部数据 WD_BLACK SN850X 2TB

散热：德商德静界 be quiet! DARK ROCK PRO 4

风扇：德商德静界 be quiet! SILENT WINGS PRO 4 120mm PWM x8

机箱：美商海盗船 USCORSAIR iCUE 3000D AIRFLOW White

附件：海韵 Seasonic ATX 24-Pin 90° Aadpter 主板 90° 转接头



一、整机展示。

整机黑色调，整体无光，仅配合机箱保留显卡金色 RGB 灯效（R255，G80，B0）点缀。

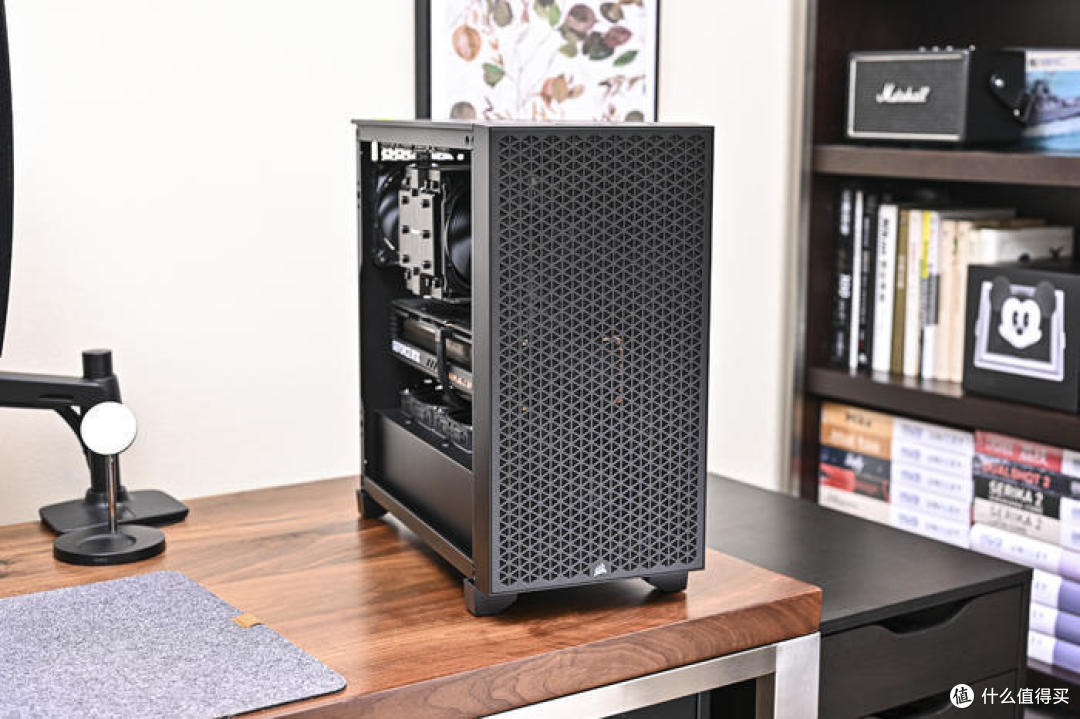

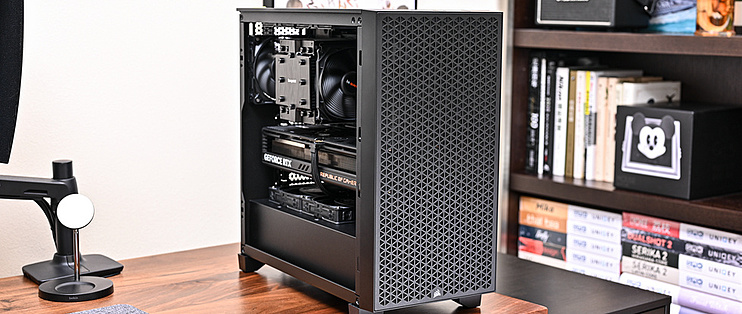

以下为主机各角度展示。

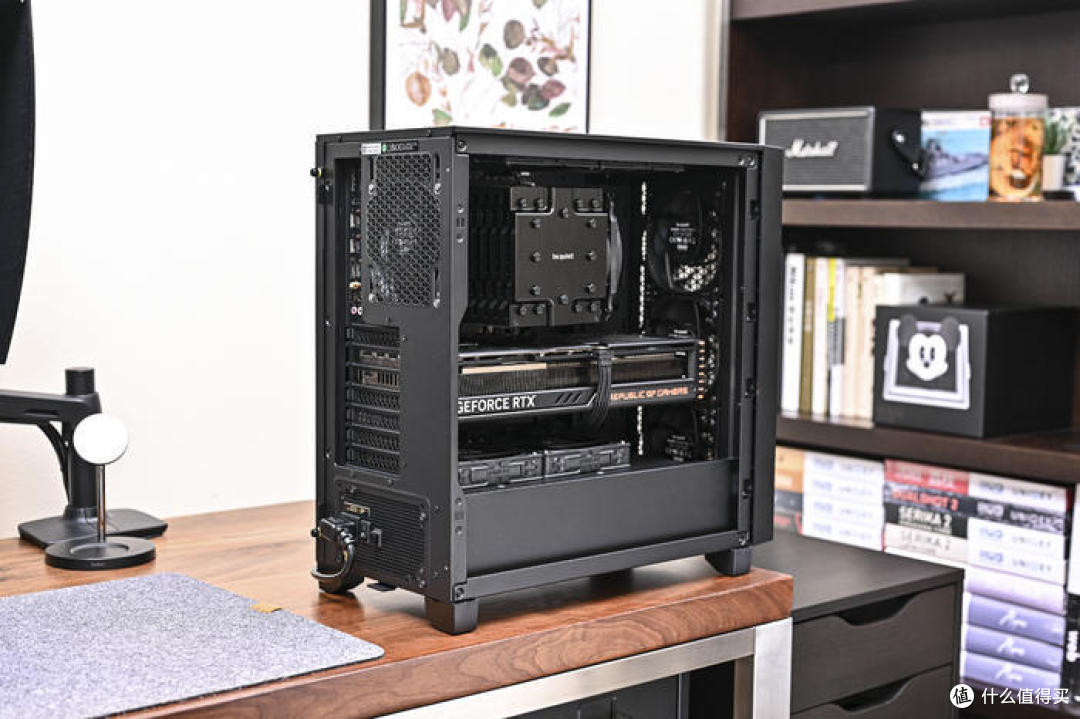

机箱主板侧展示。

机箱背部为整面钢板，同样免工具快拆设计。

打开机箱背板，以下为机箱背线展示。 机箱理线位较多位置合理，线材虽多但是整理很容易。

钢制前面板做了大量菱形镂空，提供了出色的进气气流，内置防尘网。

前面板卡扣式易拆卸设计，移除后，可以看到前面板安装 3 颗德商德静界 be quiet! SILENT WINGS PRO 4 120mm PWM 进风。

机箱顶部为磁吸式防尘网，方便拆洗。

前置接口部分，从左到右依次为：电源开关键、USB 3.2 Gen1 Type-A x 2、3.5mm 音频接口 x 1、重启键。没有配备 USB 3.2 Gen2 Type-C。

小细节的黄色 Logo 徽标橡胶提手方便取下磁吸防尘网。

来看机箱内部各硬件情况。

德商德静界 be quiet! DARK ROCK PRO 4。

双塔 7 热管，全身黑化处理，拉丝铝合金顶盖，颜值更高，而且无需担心长久使用后氧化问题。散热鳍片两侧采用波浪状边缘，充分利用流体力学原理，让更多的冷风更快的通过鳍片，迅速挥发热量。支持最新的 intel 1700/ AM5。

标配 2 把 Silent Wings 3 智能调速低噪音风扇，全速运行时噪音低至 24.3dB(A)，仍能保持几近无声的运转状态。2 把风扇具备稳定的六级马达，FDB 流体动态轴承，风扇转动更稳定，避免震动产生噪音。同时配备水波纹扇叶，扇叶双面均有水波纹导流槽设计，减少风阻，让气流更顺畅通过，显著提升风量，同时噪音更低。

华硕 ProArt Z790-Creator WiFi 主板供电 I/O 上的金色 ProArt 标识。

宇瞻 Apacer NOX DDR5 6400 电竞内存 32GB（16Gx2）。

军事迷彩风格，紧凑的身形、无光的设计非常适合风冷、无光方案装机使用。

西部数据 WD_BLACK SN850X 2TB，最新的 112 层 BiCS5 闪存颗粒，顺序读取速度达 7300MB/s，预加载技术、负载均衡技术专为游戏玩家打造。

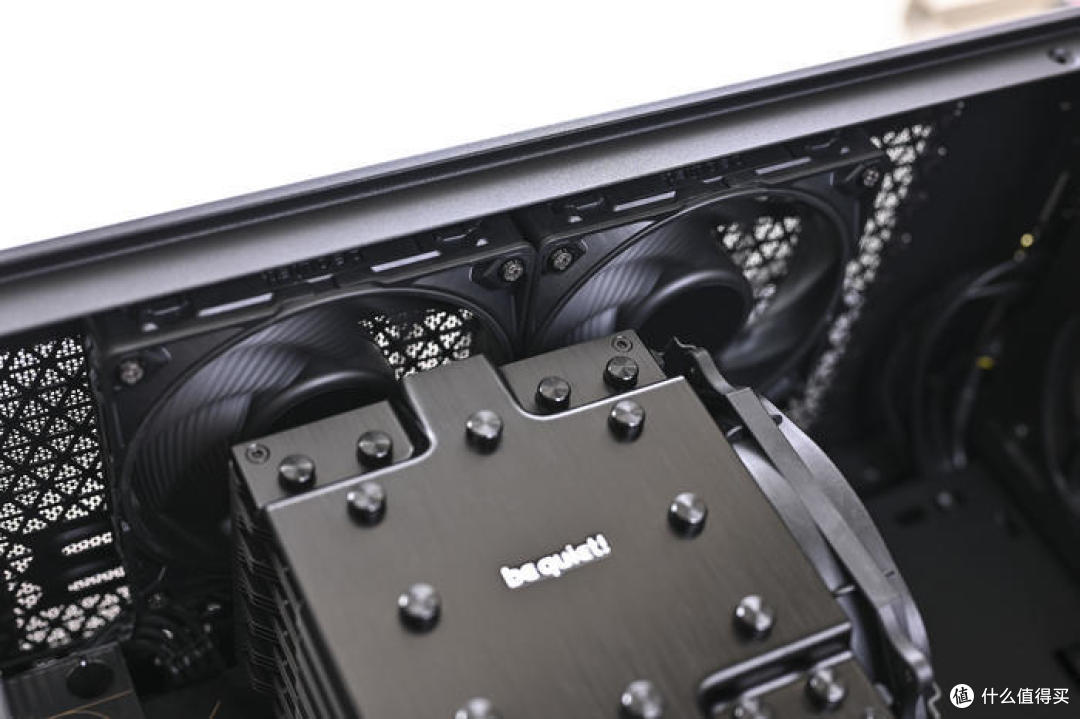

顶部安装了 2 把德商德静界 be quiet! SILENT WINGS PRO 4 120mm PWM 风扇排风。

尾部同样安装一把排风。

ROG STRIX RTX 4080 O16G GAMING 猛禽显卡侧面灯效展示。

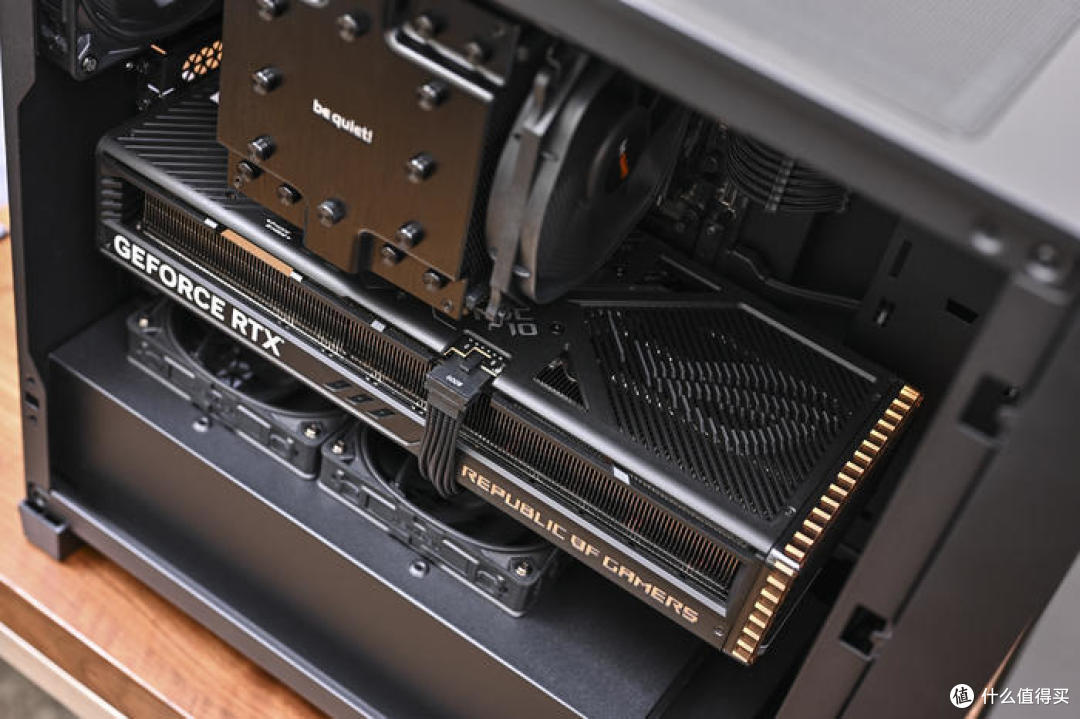

ROG STRIX RTX 4080 O16G GAMING 猛禽显卡侧面左侧 GEFORCE RTX 标识。

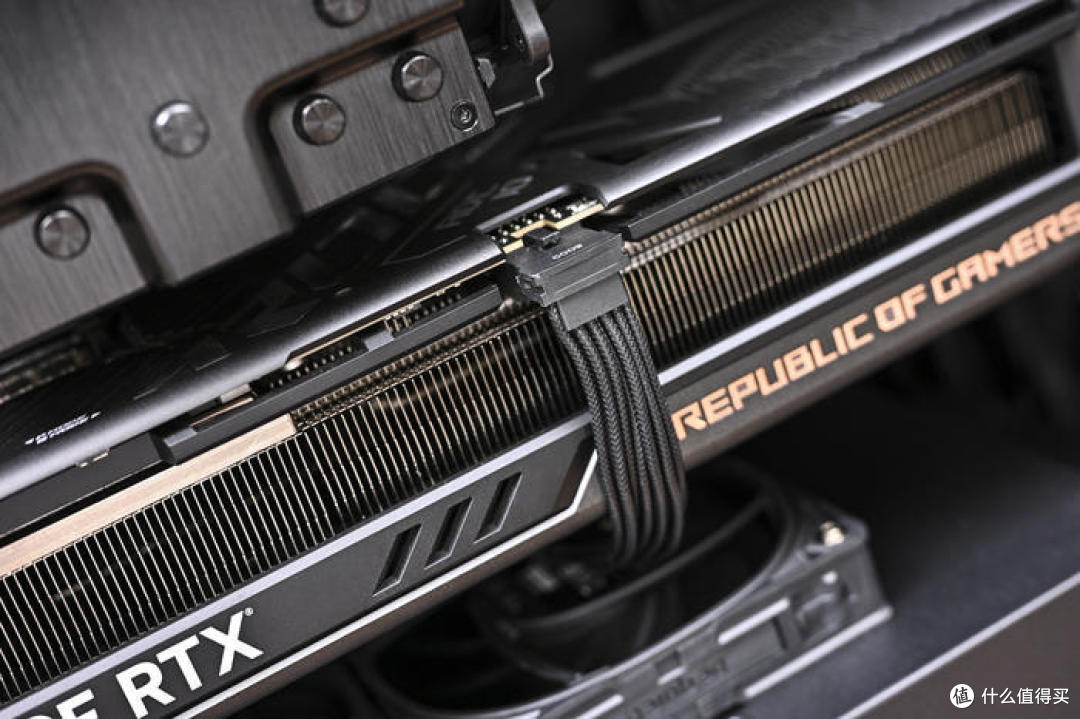

侧面正中为全新 12VHPWR 供电接口，支持 PCI-E5.0 规范，单口可达 600W。搭配了海韵 90 度 L 型 12VHPWR 压纹模组线。线材采用软质压纹线，细致如编织质感，装机更美观，线径为 16AWG 高规格线径。无需弯折，节省空间，安心盖上机箱侧版。

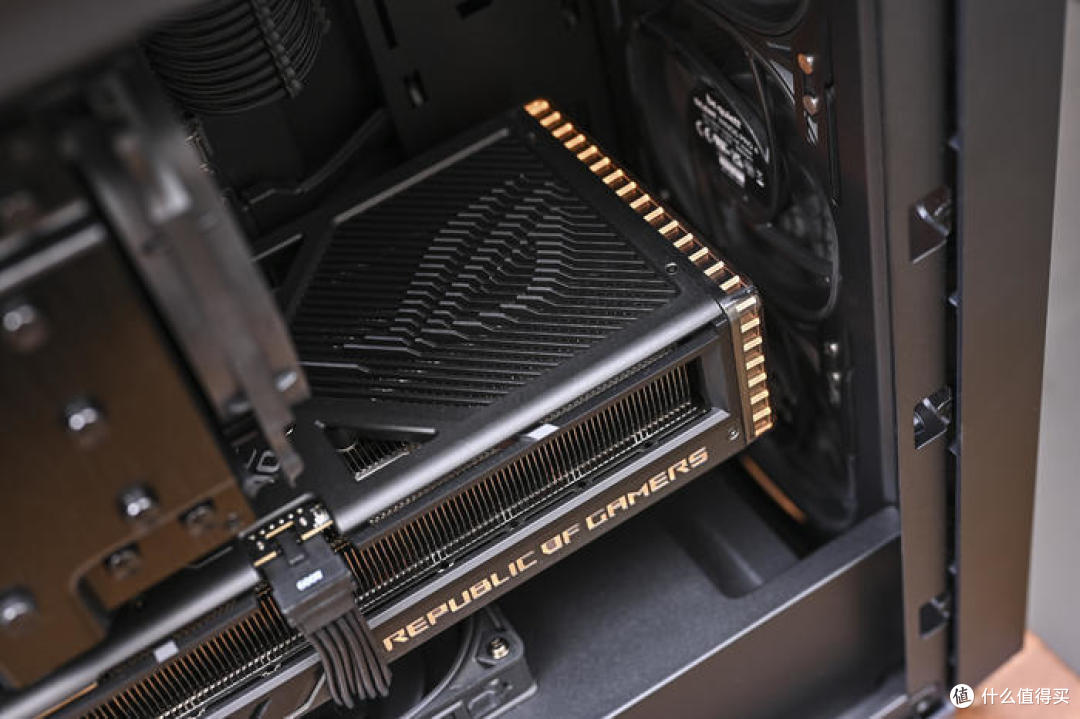

右侧是 REPUBLIC OF GAMERS Logo 字样灯效。尾部透明亚克力为环形灯带，同时具备 ARGB 灯效。

整卡采用全新的散热模组设计，配备全包围式散热面板、背板和压铸金属框架，使用了力学性能更好的ADC 10高硬度铝合金材料，大幅增强显卡扛变形的能力。

显卡尾部斜纹格栅镂空处理，尾部镂空式设计，贯穿通风，减少尾部重量防止下垂，同时兼顾散热风道。

显卡下方还安装了 2 颗德商德静界 be quiet! SILENT WINGS PRO 4 120mm PWM 风扇辅助显卡散热。

机箱背部理线情况展示。下方左侧为标配的可拆卸硬盘笼，支持 2 个 3.5 和 2.5 寸硬盘安装。

ROG STRIX 雷鹰 AURA 850W 灯效展示。

金牌全模组，符合最新的 ATX 3.0 规范，原生 PCIe Gen 5.0 接口。内置 13.5cm 双滚珠轴承的轴流风扇，负载低于 60% 时，会自动停止运转，噪音低于 20dB，通过权威 Cybenetics 实验室的 Lambda A+ 认证，十年质保。

机箱尾部。左侧主板 I/O 挡板位，右侧 120mm 风扇位。

下方为显卡接口以及电源接口。

二、配件开箱。

主板选择了华硕 ASUS ProArt Z790-Creator WiFi。

附件包括一本说明书，一张内含驱动的光盘，一根DP链接线缆，四根 SATA 线，一个机箱前面板连接器，一个座式 WiFi 天线，一把 Proart 卡尺，一个灰色的橡胶塞子以及若干 M.2 SSD 辅件和固定螺丝。

ProArt 卡尺。

华硕 ASUS ProArt Z790-Creator WiFi 延续了华硕 ProArt 家族一贯的黑底金色勾线设计风格，黑色 PCB 搭配黑色雾面磨砂亚克力外罩，金色字体点缀，整体看起来非常大气。主板采用最新的 Z790 平台设计，搭载 16+1 (Core+GT) 供电模组，每相搭配一颗 MP86992 (70A)，核心供电主控为 MP2960R，轻松驾驭 13 代酷睿 i7/ i9 旗舰处理器。

来看主板上半部分，这款主板采用经典的 L 型散热模组，除了左边框的雾面亚克力外罩，散热片表面均采用金属拉丝材质，多层堆叠式搭配弧形凹陷的设计风格，弧形构造下全部开槽，兼顾一定的美观以及通风效果。

供电 I/O上盖依然沿用了多年的 ProArt 黑色雾面亚克力装饰罩，内部硬件若隐若现，下方则是黑色厚实的散热片，装饰罩和散热片表面的金色喷涂共同拼成 ProArt 字样。

Intel LGA1700 插座，适用于Intel 12 与 13 代酷睿处理器。CPU 盖板上印有金色 ProArt 标识。

主板供电 I/O 模块左上角螺丝孔。

可使用附赠的胶塞堵住，更美观。

顶部 VRM 散热模块同样采用多层堆叠式设计，表面斜纹拉丝处理，印有金色 Power Up Your Imagination 字样。

主板搭载四条双通道 DDR5 内存插槽，最大支持 128GB(4*32GB) 的标称 DDR5-5200 内存，支持 XMP 3.0 标准，最大可 OC 至 7200Mhz+。主板右上角设有四颗 LED Debug灯，共配备四组 RGB 接口,其中一组 5V ARGB 接口以及一组 12V RGB 接口均位于主板右上角，剩下其余两组 5V ARGB 接口则位于主板底部。右侧下方设有一个 USB 3.2 Gen2x2 Type-C 前置接口，插入旁边的 6Pin 电源接口可提供最大 60W 的 PD 充电能力。

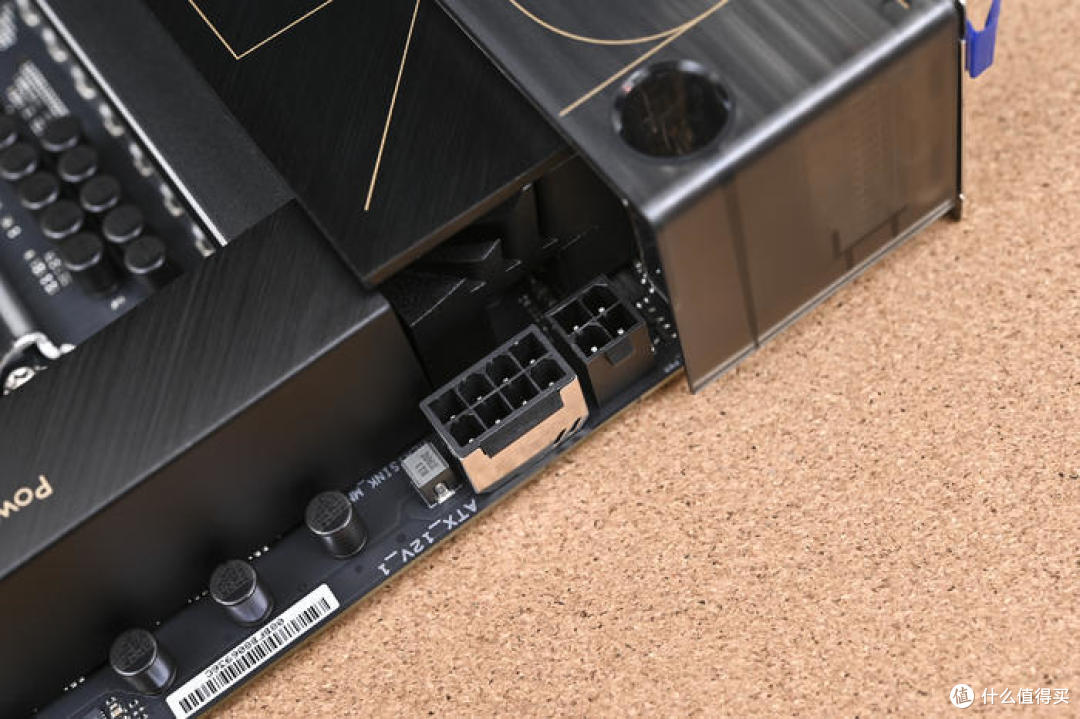

采用 8+4Pin CPU 供电接口，其中 8Pin 接口为加固型设计。

来看主板下半部分。主板下方主要为拓展及芯片组区域，表面覆盖大面积 M.2 散热装甲，装甲表面均做了斜纹拉丝处理，质感满满，每个散热片的尾部下方还设有金色角标作为点缀装饰。

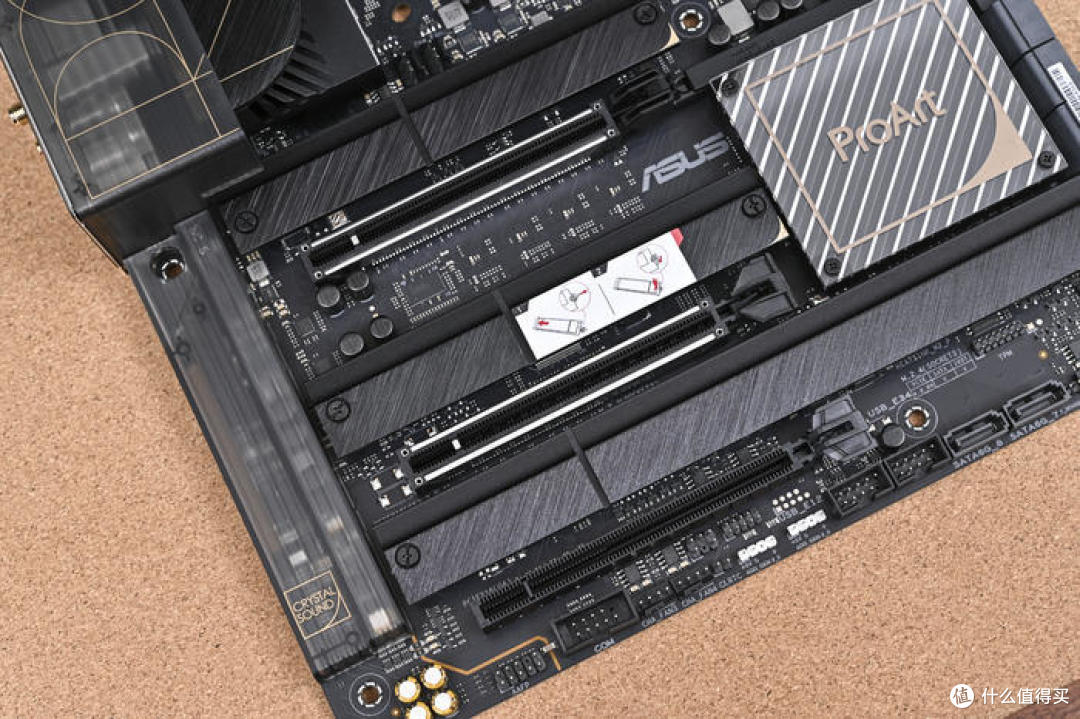

扩展插槽部分，提供了一条 PCIe 5.0 x16 加固型全长插槽以及一条 PCIe 5.0 x8 加固型全长插槽（均由 CPU 提供）,支持 x16+x0 或 x8+x8 分配，最下方则提供一条 PCIe 4.0 x4 全长插槽（由芯片组提供）。

移除表面厚实的散热片，来看存储拓展方面。最上方的 M.2_1 插槽，为 PCIe 4.0 x4，尺寸上兼容 2242/2260/2280/22110 四种规格的 SSD（由 CPU 提供）；中部的 M.2_2 插槽，为 PCIe 4.0 x4，尺寸上兼容 2242/2260/2280 三种规格的 SSD（由芯片组提供）；下部左侧的 M.2_3 插槽,为 PCIe 4.0 x4 ,尺寸上兼容 2242/2260/2280/22110 四种规格的 SSD（由芯片组提供）；下部右侧的 M.2_4 插槽,为 PCIe 4.0 x4，尺寸上兼容 2242/2260/2280 三种规格的SSD（由芯片组提供），支持 SATA 模式 SSD，该插槽与 SATA5-8 接口共用。

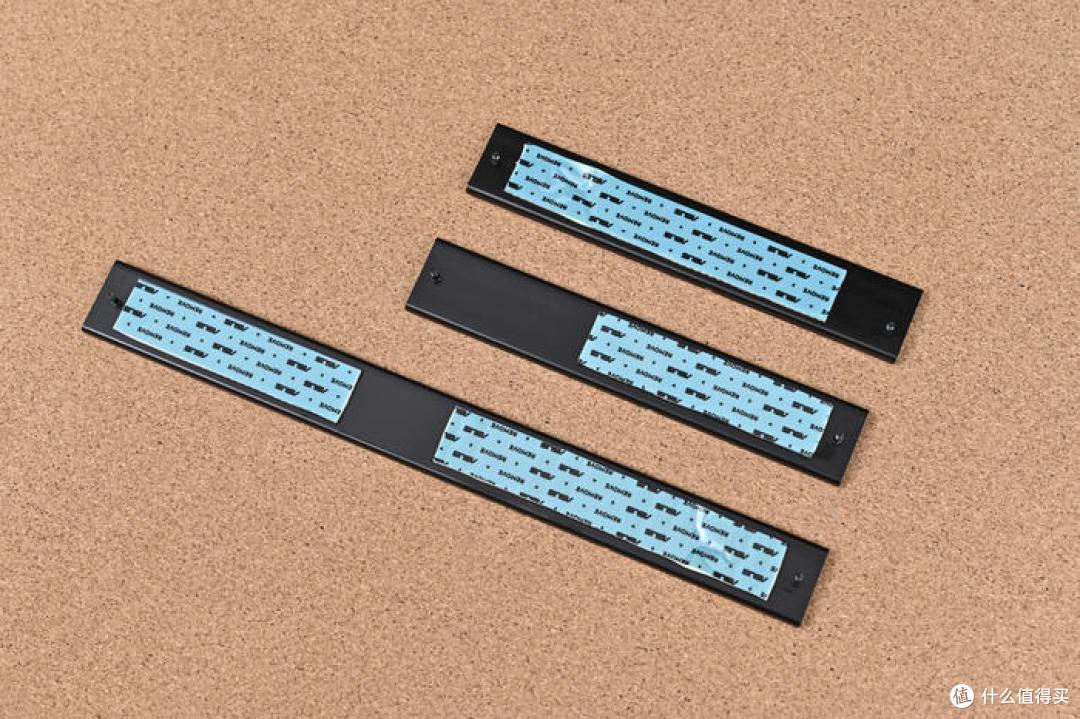

所有散热片背部均预贴了厚实的导热贴。

第一条 PCIe 5.0 插槽尾部配有改进型快拆机构，拆装显卡更顺滑。

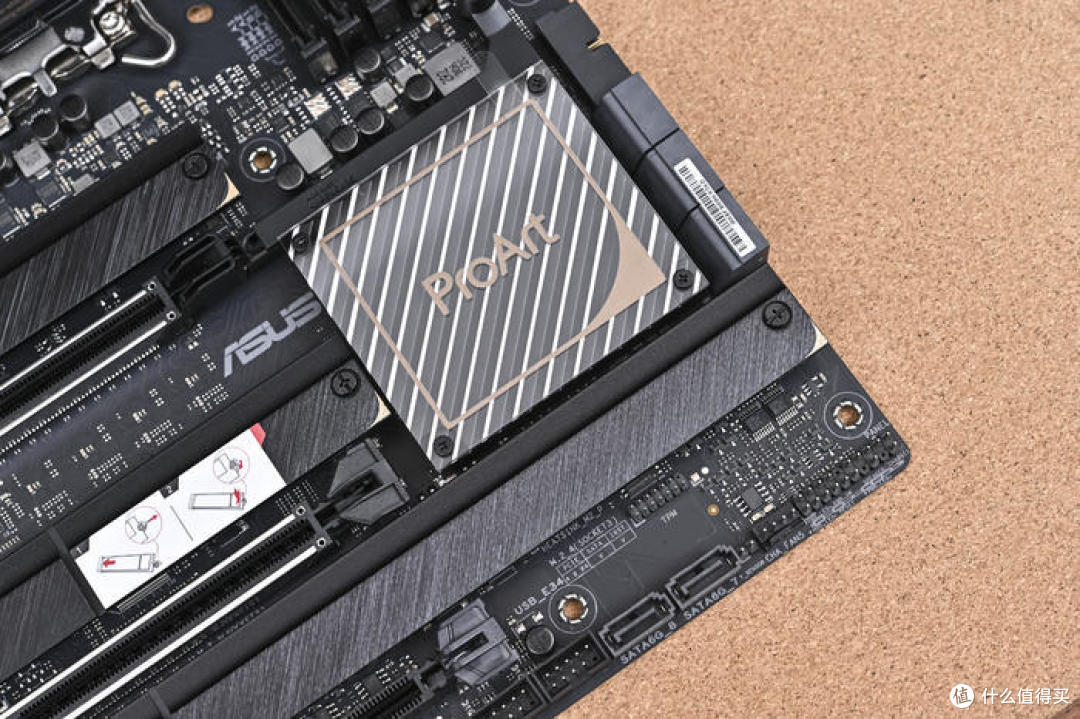

芯片组在主板右下方，表面正方形铝制散热模块，表面覆盖透明亚克力，印有金色 ProArt 装饰图案及斜纹装饰。

共提供 8 个芯片组原生 SATA 6 接口，6 个侧置接口位于主板右侧，在其旁边设有一组 USB 3.2 Gen1 前置 19Pin 接口（与主板平行更容易接线），另外两个直立接口位于主板底部右侧。

主板左下角音频区域，音频装饰上罩同样采用黑色半透材质，内部基于Realtek ALC1220P Codec 芯片设计，组成 Crystal Sound 音频系统。

后方I/O接口方面非常丰富。从上到下分别为：2 个 DP 输入、1个HDMI 2.1 输出、2 个雷电 4 接口、6 个 USB 3.2 Gen2 Type-A 接口（其中一个支持 BIOS 刷新）、1 个 10G 有线网卡接口、1 个 2.5G 有线网卡接口、2x WiFi 6E 天线接线端、1 个 BIOS FlashBack 按钮,，以及 5 个 3.5mm 组合的音频接口。

主板背面为无背板设计。

显卡同样来自华硕玩家国度 ASUS ROG STRIX RTX 4080 O16G Gaming 猛禽。

附件方面，包括说明书、可组装的华硕感谢卡、支架及供电线材使用指南，以及一张 ROG 产品收藏卡。

附赠一条 16Pin to 3x8Pin 转接线、带 ROG Logo 的魔术贴一条，还有一个显卡支架。

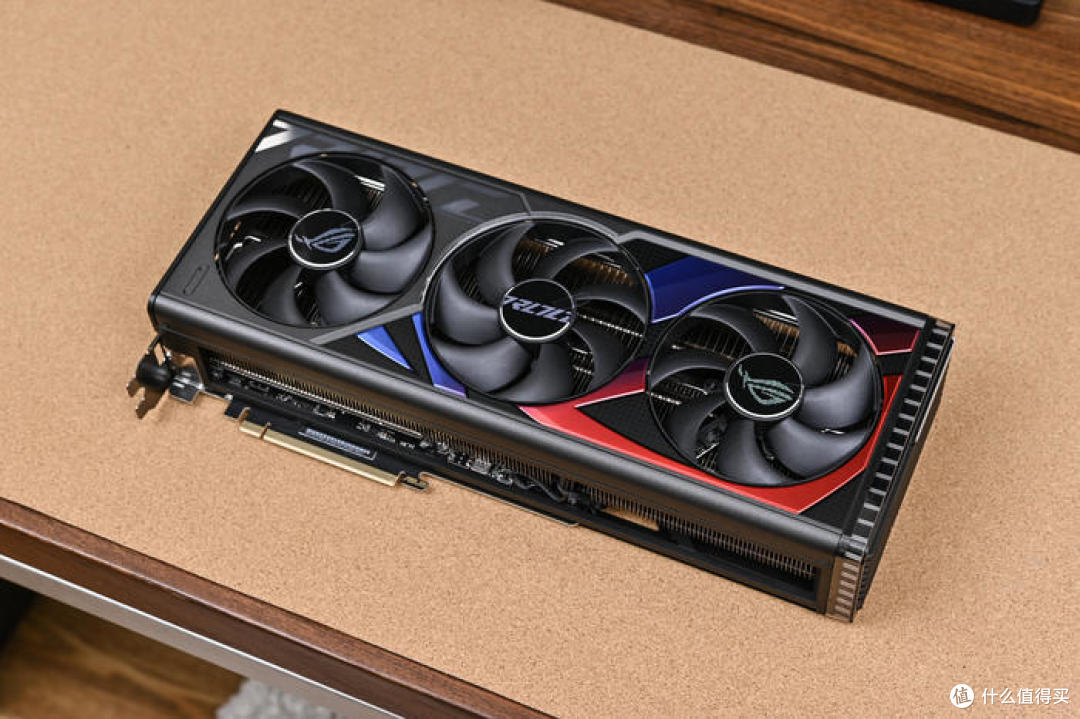

来看显卡本体。显卡为长方形，尺寸为：357.6 x 149.3 x 70.1mm，外观设计加入了大量赛博朋克世界观的元素，表面采用深灰色铝合金材质表面配有极具特色的红蓝渐变配色。规格方面，ROG Strix RTX 4080 O16G 猛禽显卡采用了 RTX 4080 核心，拥有 9728 个 CUDA 核心，支持 PCIe4.0，显存为最新的 16GB GDDR6X，显存频率为 22.4Gbps。受益于显卡散热用料扎实，显卡的默认频率就达到2625Mhz，加速频率为2655MHz，相比公版频率高出不少（公版为2510MHz）。

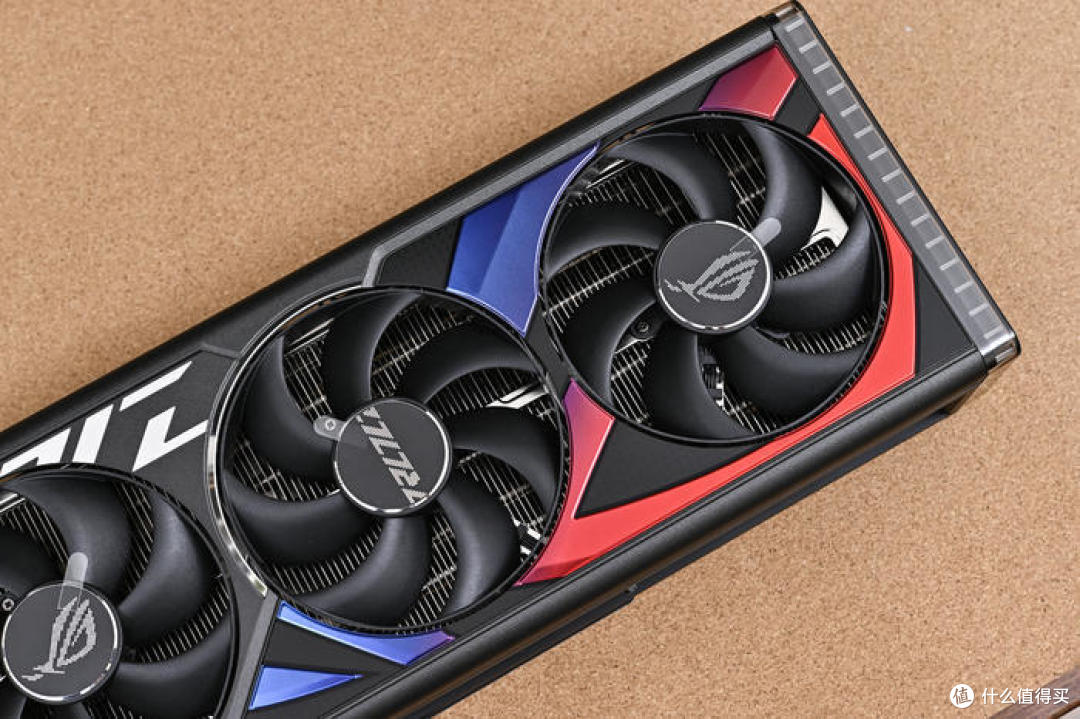

显卡正面三颗巨大的新升级的 Axial-tech 7 扇叶双滚珠轴流风扇，提供比上一代多出 23% 的风量通过显卡，进而实现更低的温度与噪音和更高性能。支持反向旋转和 0dB 技术，准确引导气流，两侧风扇的旋转方向与中央的风扇相反，以减少散热模组内部的空气乱流，并提升通过散热器的风量。同时，具备风扇智能停转模式，当 GPU 温度低于 50℃ 时，三个风扇将停止运转，可以在安静的环境中畅玩不需高性能的游戏，或是执行轻量作业。当温度超过 55℃，风扇便会再次启动，并参考平衡工作或娱乐性能和噪音的转速曲线。

左上角有图腾化的 ROG 信仰 Logo。

右侧红蓝相间的“败家之眼”标志贯穿风扇之间，非常具有设计感。

整卡 3.5 槽厚度，显卡侧面可以看到中央全部镂空式设计，内部密集的散热鳍片，核心采用均热板直触与热管内埋设计，内置四个 8 毫米和三个 6 毫米热管，均热板具有铣削而成的凹槽，让散热导管下嵌而不被压平，使热源更有效传递到鳍片。相较于传统的热导板和热导管组合，这种强大的组合在承受 500W 散热负载时，可让 GPU 温度降低多达 5℃。大规模散热系统具备更大的散热空间和更多的散热鳍片，针对三个轴流风扇的风量进行优化，可高效传导 GeForce RTX 4080 GPU 的热量，再由三个轴流风扇高效率排散。

侧面左侧是 GEFORCE RTX 标识。

侧面正中为全新 12VHPWR 供电接口，支持 PCI-E5.0 规范，单口可达 600W，采用 18+3 超合金数字供电方案，GPU部分使用了 MP2888A 控制芯片+TDA21570（70A）MOSFET，显存部分使用 UP9529QQKF+SIC6389（50A）供电方案。数字供电控制搭载高电流供电模组和 15K 电容，带来强劲的性能表现。接口具备功率感测功能，配备高速电路，可持续监控电源供应器的输入功率，并利用方便的 LED 指示电压调节和电源线连接问题。

显卡侧面右侧下方是 REPUBLIC OF GAMERS Logo 字样，右侧透明亚克力为环形灯带，同时具备 ARGB 灯效。

尾部的环形灯带，开启神光同步灯效后灯效炫酷。

ROG Strix RTX 4080 O16G 猛禽配备金属一体化背板。整卡采用全新的散热模组设计，配备全包围式散热面板、背板和压铸金属框架，使用了力学性能更好的ADC 10高硬度铝合金材料，大幅增强显卡扛变形的能力。

显卡背板左侧斜纹切割纹理，左上角是 GEFORCE RTX 标识，中央为 ROG 图腾文 Logo。

背板左侧面具有方便的双 BIOS 开关。

可以在轴流风扇的「高性能」和「静音」转速配置文件之间快速选择。

显卡尾部斜纹格栅镂空处理，尾部镂空式设计，贯穿通风，减少尾部重量防止下垂，同时兼顾散热风道。上面还雕刻有 ROG Logo，每一个组成条纹均为高光倒角处理。

显卡另一侧同样镂空设计可以看到超大规模的鳍片散热模组及合金框架。高质量的压铸金属框架、护盖和背板，紧紧保护 PCB 并精巧引导风流。

ROG Strix RTX 4080 O16G 猛禽配备高强度双槽不锈钢挡板，并提供了 3 个 DP 1.4a、2 个 HDMI 2.1 接口，均为原生接口，可方便组件多屏显示方案，最大支持 8K 分辨率。

显卡尾部格栅式散热设计，左下角银色金属铭牌印有 REPUBLIC OF GAMERS Logo，右上角还具备两个 PWM FanConnectⅡ 接口，方便连接风扇，提升整体散热性能。

固态硬盘来自西部数据 WD_BLACK SN850X 2TB。

打开包装来看包装内部内容，包含说明书一本，固态硬盘一个，硬盘有透明塑胶壳包裹保障运输过程安全。西部数据 WD_BLACK SN850X 2TB 为官方五年质保，1200TBW。

取出固态本体。硬盘采用西部数据黑盘特有的黑色 PCB 设计，M.2 2280 规格，NVMe PCIe Gen4 SSD，上方贴有铭牌贴纸，标注了具体型号参数。硬盘为 2TB 版本，顺序读取速度 7300MB/s，顺序写入速度可达 6600MB/s，随机读取 4K IOPS 高达 1200K，随机写入 4K IOPS 高达 1100K。WD_BLACK SN850X 转为游戏玩家优化设计，加入了 GAME MODE 2.0 功能，具备：一是预加载技术，通过算法结合使用情况提前将数据读入缓存，加快游戏加载时间；二是负载均衡技术，通过优化算法均衡闪存读取擦写降低损耗，保持数据持久高速稳定的传输。

西部数据 WD_BLACK SN850X 采用西数自家研发的 20-82-20035-B2 主控，速度更快，功耗和温度更低，搭配主控依旧是外置缓存方案，配置了 1GB DDR4 DRAM，独立缓存也保证 WD_BLACK SN850X 可以提供最佳的持续性能。搭配了最新的 112 层 BiCS5 闪存颗粒，顺序读取速度提升到 7300MB/s。

硬盘采用单面颗粒，背面无任何芯片，这就让整体厚度降到最低，可以适配笔记本、PS5 等空间狭小的安装使用环境。

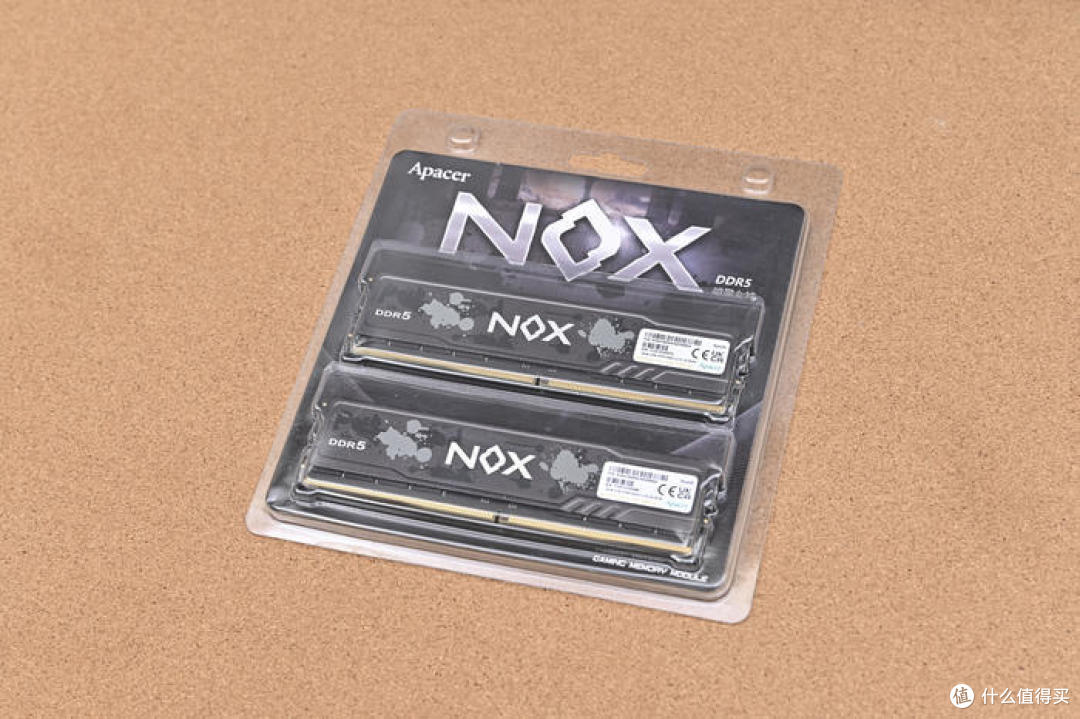

内存来自宇瞻 Apacer NOX DDR5 6400 电竞内存 32GB（16Gx2）。

外观简洁低调，富有质感的铝合金马甲加上低调泼墨意像，有点军事风格的感觉，紧凑的身形、无光的设计非常适合风冷、无光方案装机使用。

表面咖灰色的底色，表面布满类似迷彩的涂装，以泼墨意像带出暗黑女神的神秘感，展现玩家个性。

内存中央印有白字体 NOX 的 Logo。

左侧印有 DDR5 标识。

内存右侧中央则印有 Apacer Logo 喷涂。

规格方面，内存颗粒为海力士 A-Die 颗粒，XMP 频率则为 6400，时序 32-39-39-84，电压 1.4V，搭载 PMIC 电源管理晶片及 ONE-DIE ECC 内存纠错机制，支援 Intel XMP3.0，AMD EXPO 轻松一键超频。

顶部无光设计，中央为散热马甲合缝线。

电源选择了华硕玩家国度 ASUS ROG STRIX 雷鹰 AURA 850W。

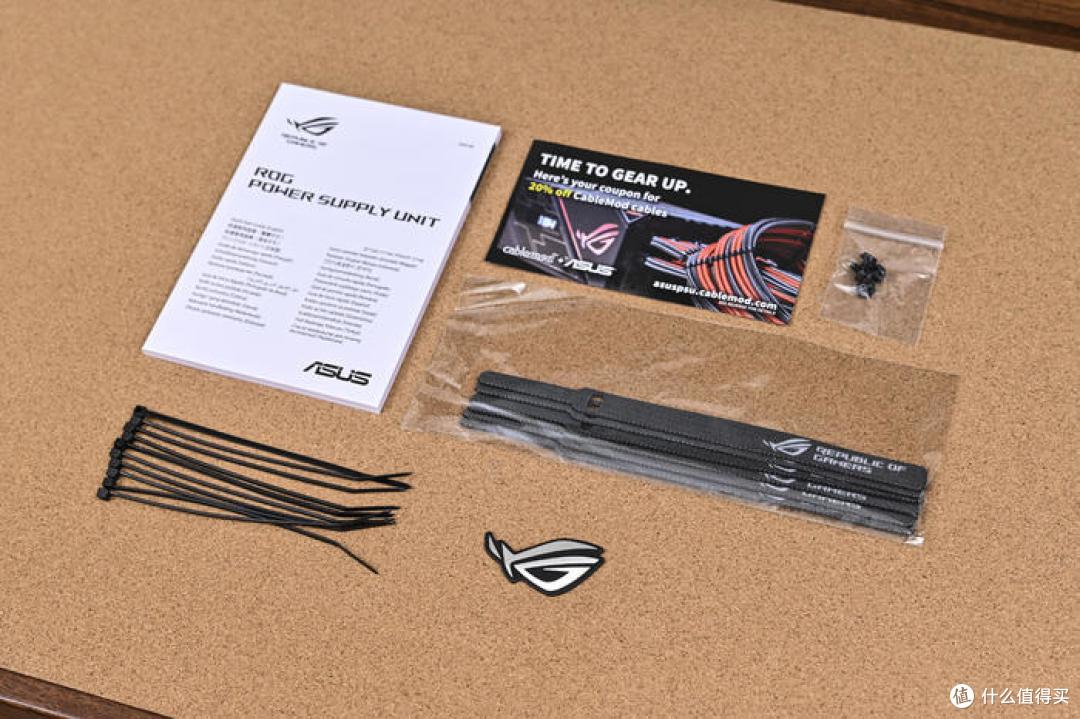

附件包括说明书、Cablemod 定制线优惠卡、理线扎带以及固定螺丝若干，还有一个漂亮的 RO 姬卡片。

首先是丰富的全模组线材，主要供电模组线材均为黑色蛇皮包网设计，线材较柔软易打理，其他如大 D 口及 SATA 接口线材均为橡胶扁平线设计。这次雷鹰 AURA 电源针对高端显卡做出了多项专属优化设计，配备了 PCIe 5.0 规格的 16pin 供电线材，满足新一代显卡功耗需求。

这款电源整体尺寸为：180 x 150 x 86 mm，ROG STRIX 雷鹰 AURA 850W 金牌全模组电源采用坚固、光滑的铝制外壳，外壳风扇侧为铝制黑丝网罩设计，外壳还可作为内部电源变压器的散热器，进一步降低运行温度并更大限度地减少噪音。ROG 散热模组实现更低的温度、更长的组件使用寿命和更长的 0dB 运行时间。内置 13.5cm 双滚珠轴承的轴流风扇，轴流风扇设计具备较小的风扇轮毂以使用更长的叶片，阻隔环则可提高向下风压。为了进一步降低运行噪音，以 PWM 控制的风扇在电源负载低于 60% 时，会自动停止运转。

日系电容确保高效率的运行并协助 ROG STRIX 雷鹰 AURA 850W 金牌全模组电源通过 80 PLUS Gold 金牌认证，最大负载 22A 22A 70.8A 0.3A 3A，组合负载 120W 120W 849.6W 3.6W 15W，总输出瓦数 850W。效率的提高也可以减少发热，降低噪音并提升可靠性。噪音低于 20dB，通过权威 Cybenetics 实验室的 Lambda A+ 认证，十年质保。

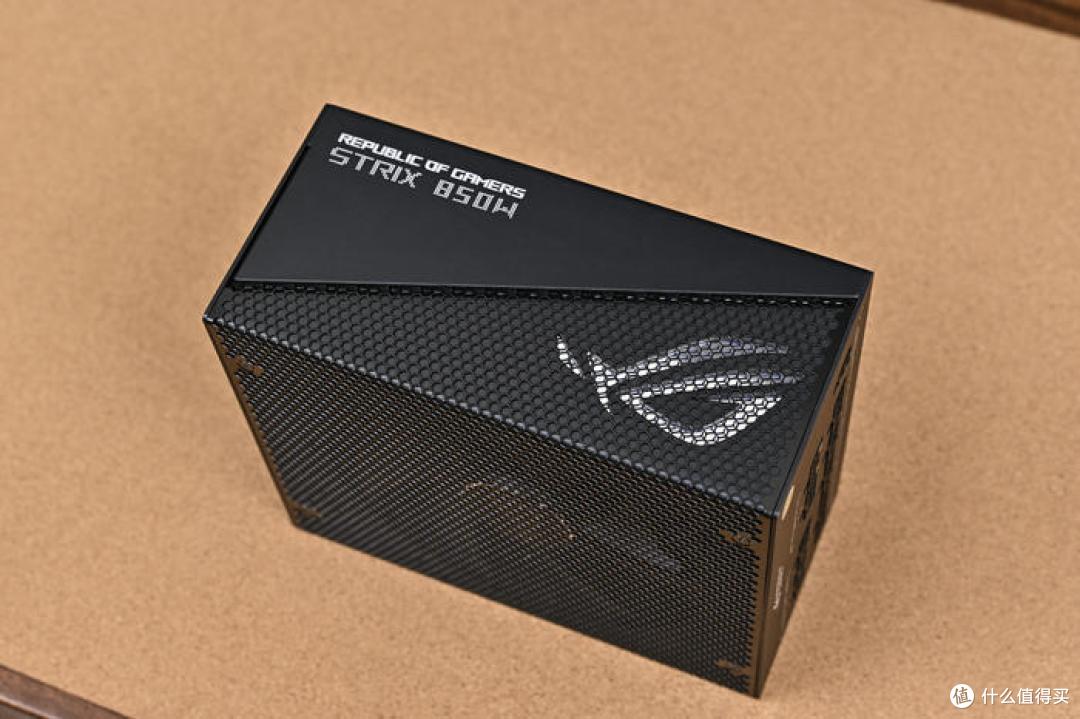

电源两侧对称设计，左上角标注了电源型号及瓦数，斜纹相隔右下角则是 ROG 败家之眼 Logo。

电源左右两侧各有一个巨大的 ROG 败家之眼，内置可寻址 ARGB 灯效，可与 Aura Sync 神光同步灯效生态圈同步联动，展现浑然一体的灯效。

接口方面，提供 1 个 24pin 主供电接口、1 个 12pin PCIe 供电接口、2 个 4+4pinCPU 供电接口、1 个 12pin PCIe 供电接口、3 个 6+2pin PCIe 供电接口、5 个 SATA 供电接口、4 个 D 型 4pin 供电接口。为新一代硬件引入更严格的电压和电流调节准则，ROG STRIX 雷鹰 AURA 850W 金牌全模组电源符合最新的 ATX 3.0 规范，附赠一根 16Pin PCIe 传输线，可将高达 600W 的功率输送到 PCIe Gen 5.0 显卡，为装备提供充足的电力。

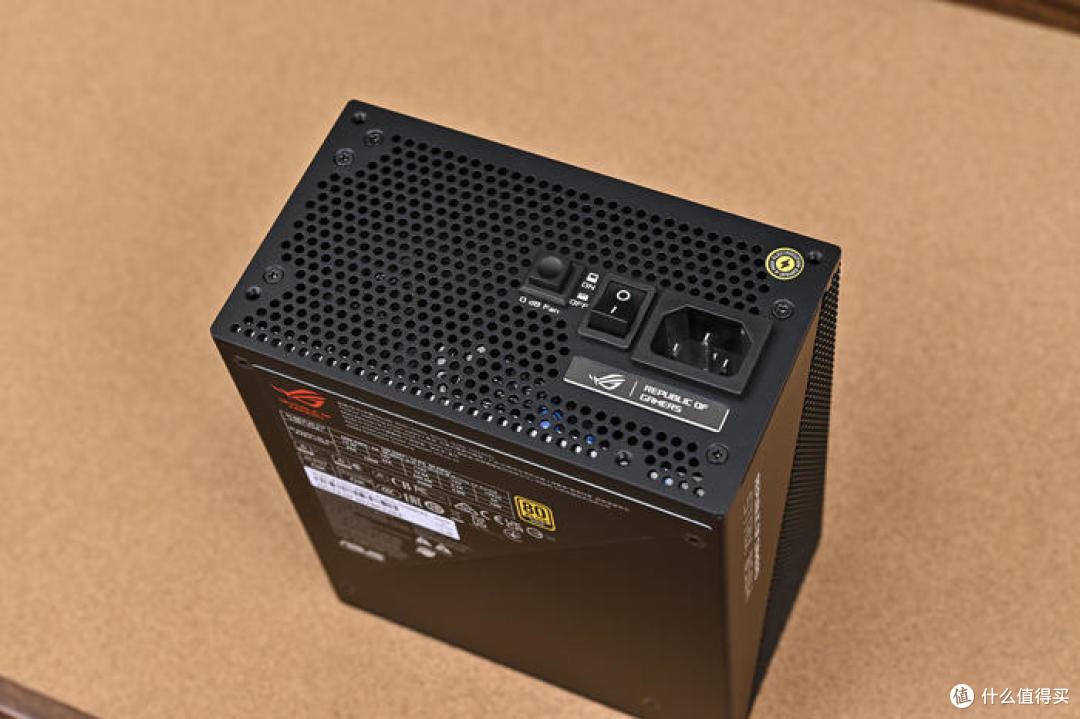

电源尾部通体镂空通风散热设计，中间 0dB Fan 按钮在弹起时( ON) 时为风扇启停技术模式，其可以在低于 50% 负载时完全停转风扇，右侧为电源接口，下方还有 ROG 标识铭牌。

散热器来自德商德静界 be quiet! DARK ROCK PRO 4。

首先是多国语言安装说明书。

其他附件包括：Intel 全平台扣具（含 LGA1700），AMD全平台扣具（含 AM4、AM5），风扇扣具 2 套（散热器预装 1 套，共 3 套），风扇一分二连接线 1 根，高性能硅脂 1 管。

额外附送质感不错的长杆十字螺丝刀 1 把，方便安装散热扣具。

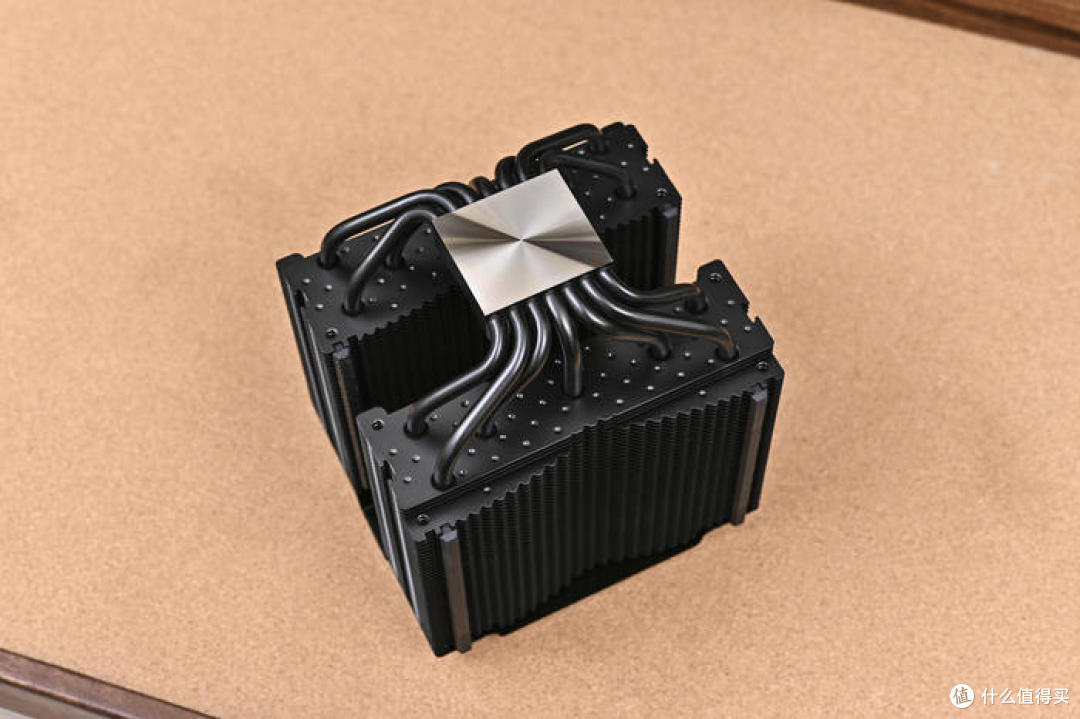

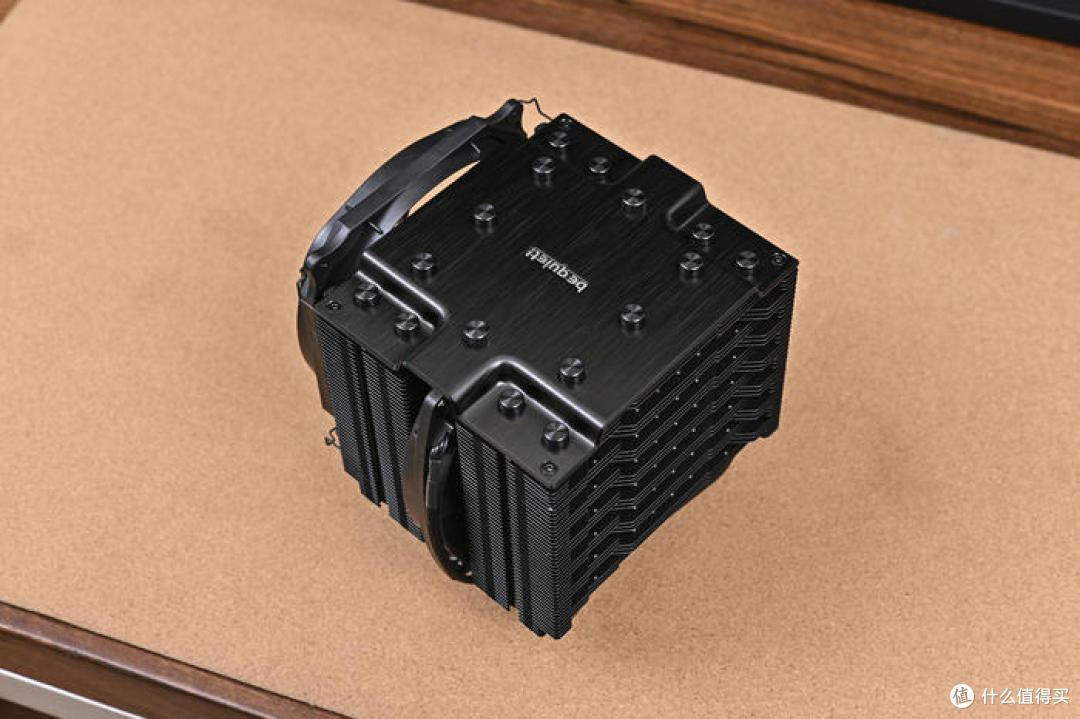

来看散热本体。散热本体纯黑色外观，尺寸为：宽 136mm、高 162.8mm、长 123.7mm、重量 1130g，双塔 7 热管设计，顶部采用了拉丝装饰罩设计，增加美观度。德商德境界提供三年官方保修。

全身黑化处理，拉丝铝合金顶盖，颜值更高，而且无需担心长久使用后氧化问题。中央银色 be quiet！Logo 标识。

顶盖标配大量铝合金材质热管帽，做工精致，同心圆刀纹设计。

散热鳍片两侧采用波浪状边缘，充分利用流体力学原理，让更多的冷风更快的通过鳍片，迅速挥发热量。标配减震垫片，避免风扇轻微震动传导至散热鳍片造成共振，更进一步的化解噪音来源。

鳍片表面含有大量陶瓷颗粒，可提升鳍片与空气的热交换效率，更进一步榨干 CPU 性能。

侧面鳍片采用折 Fin 工艺。

标配 7 根导热铜管，能够及时将 CPU 热量传递至每片散热鳍片，快速降温。

加厚纯铜散热底座。

标配 2 把 Silent Wings 3 智能调速低噪音风扇，全速运行时噪音低至 24.3dB(A)，仍能保持几近无声的运转状态。2 把风扇具备稳定的六级马达，FDB 流体动态轴承，风扇转动更稳定，避免震动产生噪音。同时配备水波纹扇叶，扇叶双面均有水波纹导流槽设计，减少风阻，让气流更顺畅通过，显著提升风量，同时噪音更低。Silent Wings 3 120mm 最大转速 1500 rpm，Silent Wings 3 135mm 最大转速 1200 rpm。

风扇同样来自德商德静界 be quiet! SILENT WINGS PRO 4 120mm PWM。

内含说明书、保修卡各 1 份、硅胶减震支架套装 2 组，固定螺丝若干以及水冷专用扣具 1 套。

来看风扇本体。风扇通体黑色，尺寸为：120 x 120 x 25mm，主打低噪音 & 高性能。

扇叶采用双面水波纹，边框采用漏斗式设计，带来强大的散热性能以及更低的噪音。扇叶与边框之间的距离进一步缩短，小公差、大风压，迅速带走热量。风扇轴心处是 be quiet！Logo 标识。

风扇侧面采用快拆口设计，四角可以替换。

按住两边开关，向外拉即可取下。

额外的减震支架套装。可以灵活控制风扇与机箱的间距，在静音与性能之间切换自如。

安装两组替换脚垫效果。

3 种不同形态支架的 3 把风扇展示。

采用六极风扇马达，DB 流体动力轴承，可让风扇保持长时间低噪音运行，高达 30 万小时使用寿命，经久耐用，支持五年质保。背部周芯处同样可以看到风扇采用三挡速度可调节物理开关。滑动按钮即可在超高速（3000RPM）、高速（2500RPM）、中间速度（1500RPM）之间切换，满足各类装机需求。

三、测试环节。

CPU-Z 信息及单核多核跑分。

GPU-Z 信息。

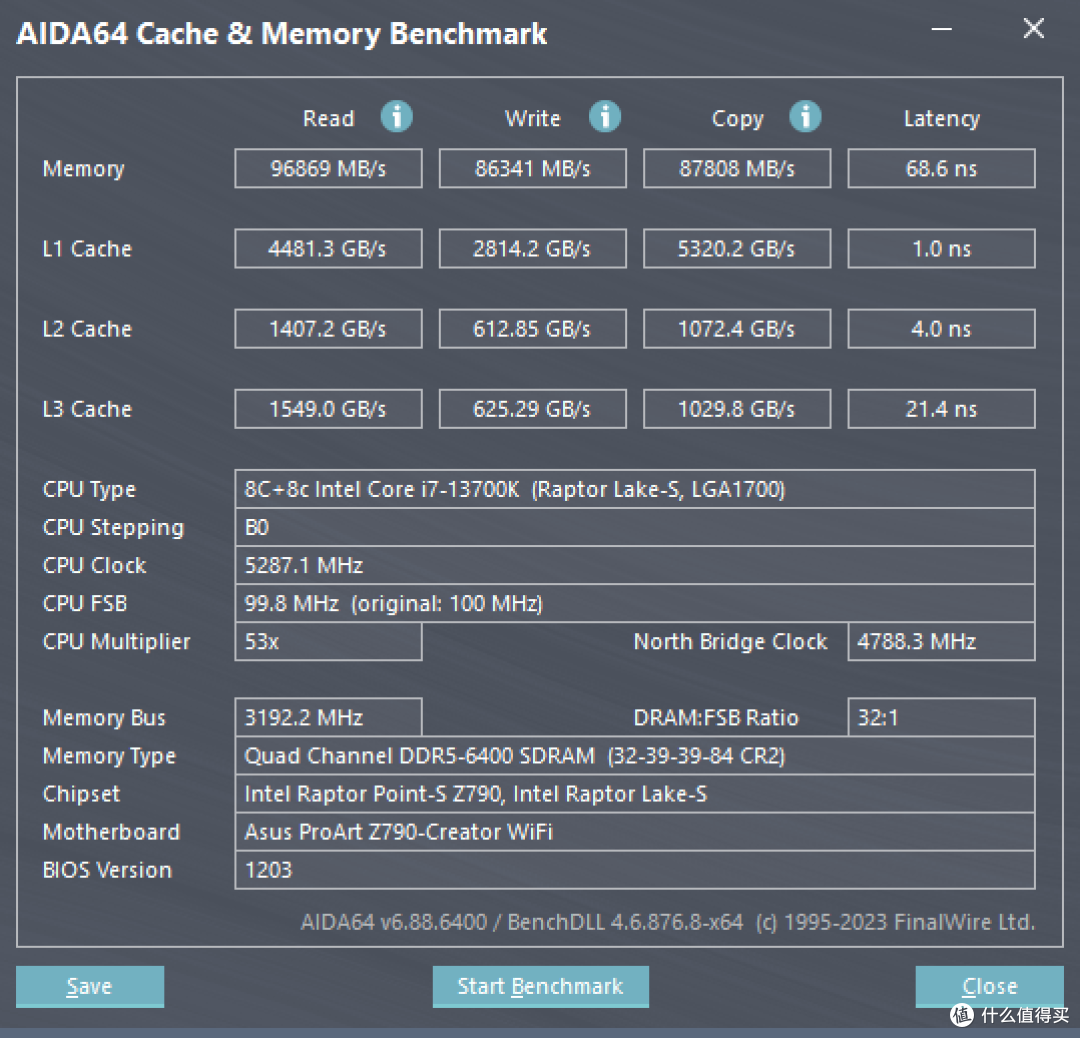

AIDA64 Cache & Memory Benchmark 测试。

AIDA64 GPU Benchmark 测试。

TXBench 测试。

CINEBENCH R23 测试。

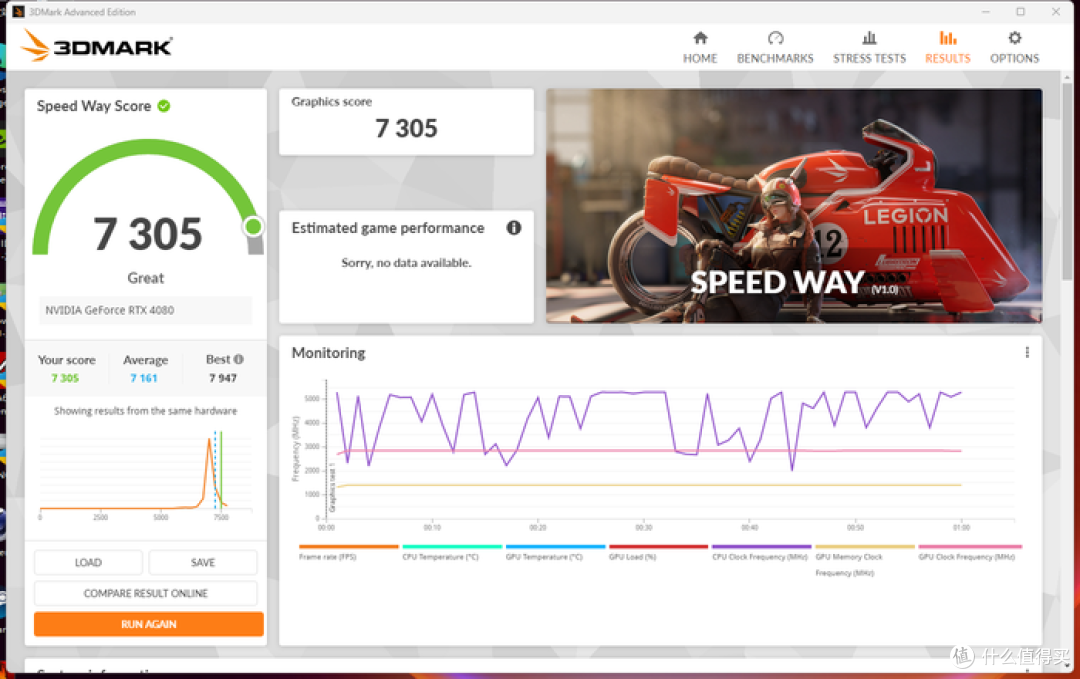

SPEED WAY 测试。

Port Royal 测试。

Time Spy Extreme 基准测试。

Fire Strike Ultra 测试。

CPU PROFILE 测试。

光线追踪测试 86.19 FPS。

NVIDIA DLSS 功能测试，DLSS 关闭 39.72 FPS，DLSS 开启 168.77 FPS。

室温 28°C，单烤 Aida64 FPU 10 分钟，13700K 表面温度 79°C 左右。

室温 28℃，双烤 Aida64 FPU&Furmark 4K 8SMAA 10 分钟，13700K 表面温度 83°C 左右，4080 57°C 左右。

至此装机全部结束，以上仅代表个人观点，如有疑问欢迎留言交流，谢谢耐心观看！
