感应垃圾桶升级一下18650电池和加装开关

几年前买的感应垃圾桶，发现电池是14500的且只有500毫安。这次准备升级一下这个感应垃圾桶的电池升级为2500毫安的18650电池，这个感应垃圾桶并没有设计物理开关充电的时候非常不方便，顺便安装一个物理开关。

首先准备一根18650电池充上电保护板，这个保护板的价钱大概1元左右。18650电池充放电保护板还是很安全的建议如果有条件的话可以加上充放电保护板。

1860充放电保护板连接线2路公头正负极焊接好，然后用点焊机焊好正负极的镍片。

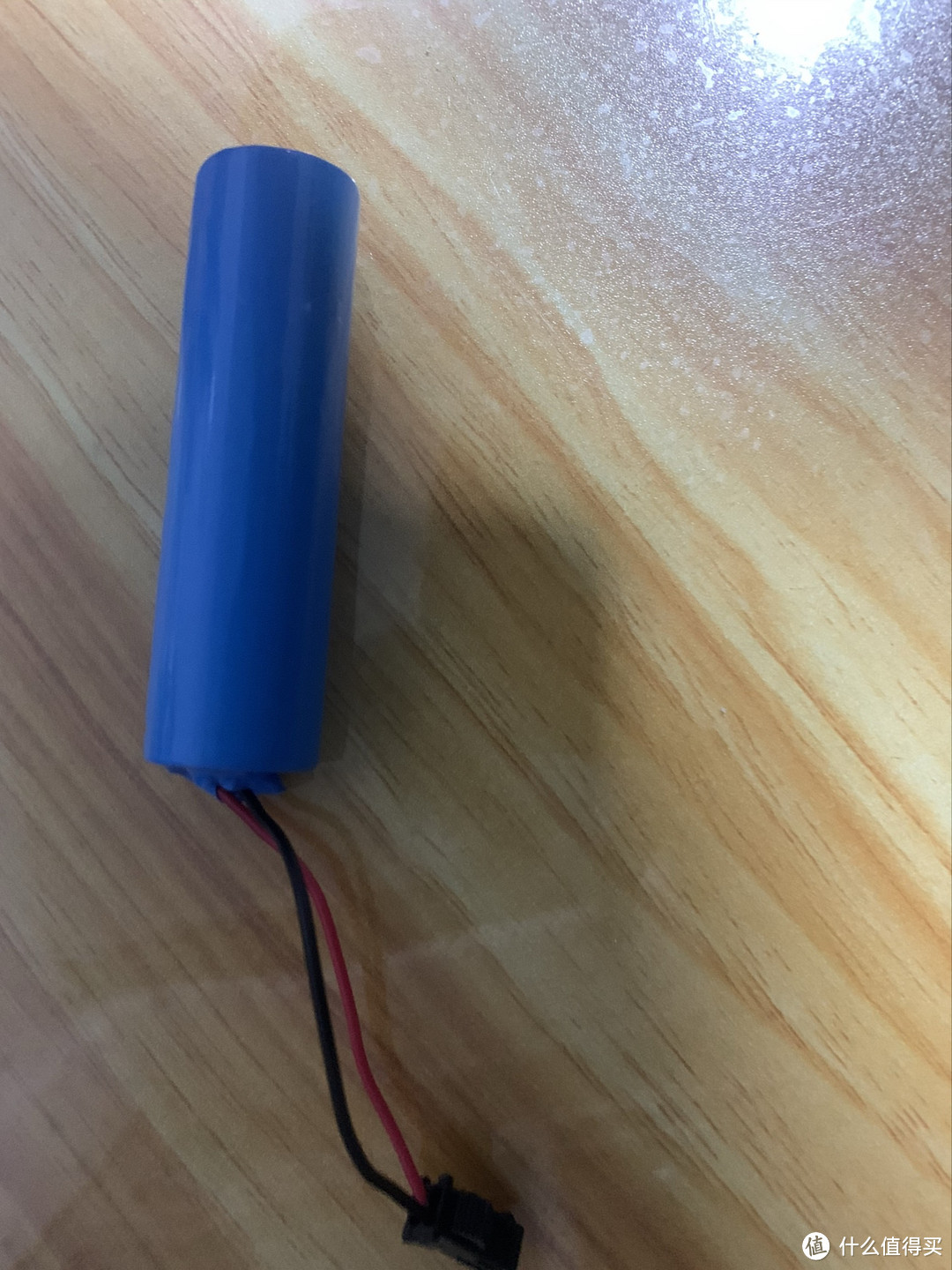

18650电池充放电保管板焊接好以后就可以进行锂电池热缩管封装了，这里选择的锂电池热缩管为33毫米（经过测试30毫米或者是36毫米的锂电池热缩管都不完全匹配配有充放电保护板的18650电池，所以这里选用的是33毫米的锂电池热缩管进行封装效果非常不错）。

因为感应垃圾桶选用的并不是直接焊接电池方式，而是采用的是2路对插线连接方式。

这个就是智能

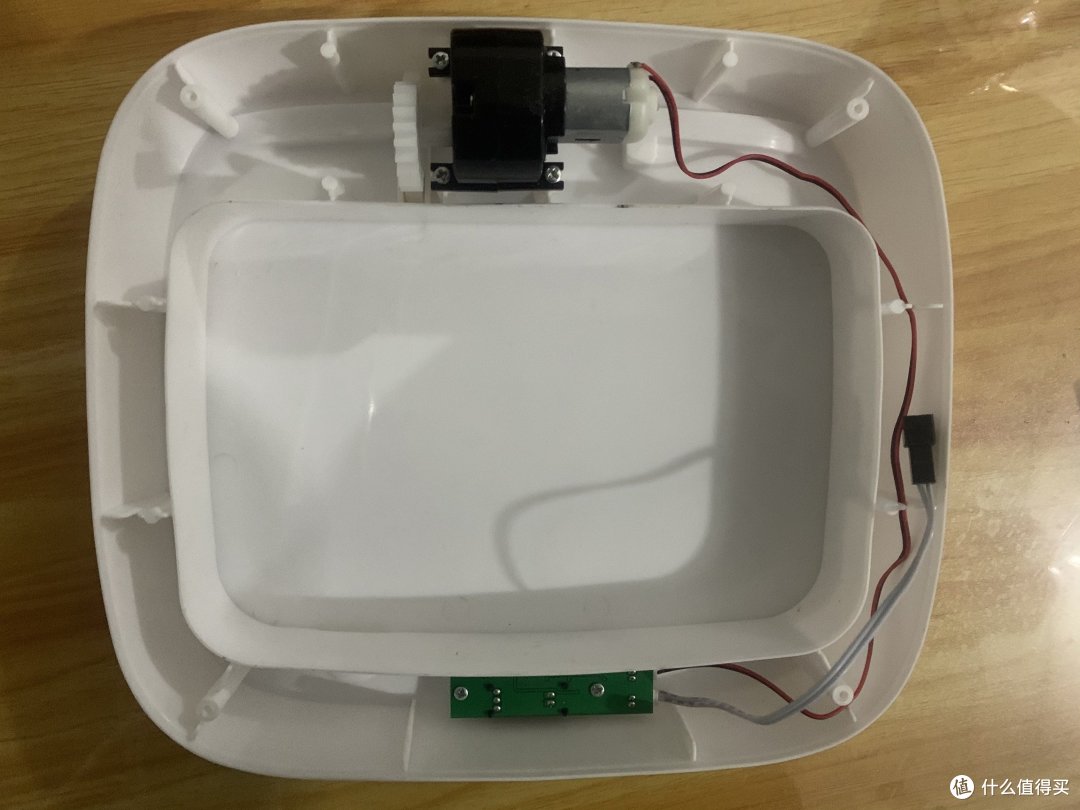

这个就是感应垃圾桶的盖子了，这个感应垃圾桶使用的是红外线感应器。黑色的就是红外线感应器的部分。在背后有四颗固定螺丝拧下四颗固定螺丝就可以看到里面的结构是非常简单。一个电动马达组另外的就是一个主板。

这做工怪不得这个价钱非常的便宜，原来是做工特别的简单，基本上没有什么难度可言。可能最容易损坏就是电动马达组了。

因为有更换的电池为18650电池，之前的电池仓很小就不可以使用了。在不破坏感应垃圾桶盖子的完整性和外观，就把18650电池放到电动马达组旁边的空位上就可以了注意不是齿轮的位置合适电动马达组尾部。

这个就是主板链接18650电池的两路母头。

如果想要升级18650电池的同学在选择的18650电池两路公头的时候一定要选择长的最短也要20厘米，因为这样才有多余的线可以在外面加装开关。开关的话就非常简单了，可以根据自己喜欢来选择开关样式。在之前的电池仓里面安装开关这样就可以完美隐藏了。

DIY需要的配件是很多种的，所以大家一定要养成收集数码配件的习惯，比如说两路插头公母头，不知道在哪个DIY上面就可以用得到还是多收集一些配件还是很有必要的，最起码不用DIY的时候缺少其配件，这样就很尴尬了。
