以动制静，让超频三GI-K850告诉你什么才叫稳定、安全的电源
2022-07-12 14:28:16
0点赞
0收藏
0评论
玩电脑这么多年，遇到过很多千奇百怪的问题，比如说开机重启硬盘没了、还有进BIOS正常，一进系统登录界面就蓝屏死机，之前还能通过0X0000000124判断故障问题，现在的蓝屏整的全是什么WATCHDOG、IRQL能把人整的一愣一愣的。
越发觉得现在系统的兼容性对比W7那会差太多了，往往重装一下驱动就能解决的问题，搞到最后重装系统，强刷BIOS也解决不了。更别说碰上主机必须要两次启动，才能正常开机的情况，更是让人抓瞎。
虽然软件层面让人十分崩溃，不过随着硬件方面的更新迭代，像电源这种配件倒是可以越玩越顺手，越用越安全。今天借着超频三的新款GI-K850电源，来聊聊电源的那些事。
噪音
电源正式亮相是在1995年，ATX架构电源像一个神来之物，随着PC配件一起进入大众的视野，那会的电源多半是灰白色铁皮包裹，启动运行时起飞的风扇是很多人对他们的第一印象。
劣质线材
随着规范更新补充，ATX电源从原始的12V 20Pin接口到ATX 12V 2.0版本，规定了+12V双路输出，一路专门负责CPU供电，另一路则是负责主板供电。新增的4Pin（2Pin为12V输出，2Pin接地线）成了最大变化，除此之外还对电源的接头做定义。
其中以黄、红、橙、紫、蓝、白、灰、绿、黑进行线序区分，那会还没有DIY线材定制，线材软化，导致接口脱离是常有的事情，甚至在电脑城见过因为劣质线材的原因，电源直接起火冒黑烟，线材处的胶皮被烧的火光四溅、劈啪作响。
红星炸弹，应该就是从那个时候传开的。
高转换率
随着PC行业蓬勃发展，让很多有才之士纷纷凝聚到一起，大家不断地追求着想法创新、玩法新颖，极限超频更是成了行业的热门话题，用电安全、用电高效成了很多人选购电源最在意的点，是否支持ATX 12V 2.2规范，是否支持80PLUS铭牌认证，让玩家真切实地感受用电便宜，也提供了更多产品选择。
那时候配电脑用的最多就是350W的铜牌电源。
环保节能
随着酷睿家族一炮而红，噔……噔噔噔……噔的宣传语响彻脑海， ATX 12V 2.3版本正式发布，CPU/显卡的独立供电线材、额定550W提供充足冗余，是我装机时被问得最多的问题。如果你选的是一款高端电源，那么他还得拥有环保节能认证。
减少电源运行时的电磁电流声、节能省电，与国际接轨，别提多有面子了。

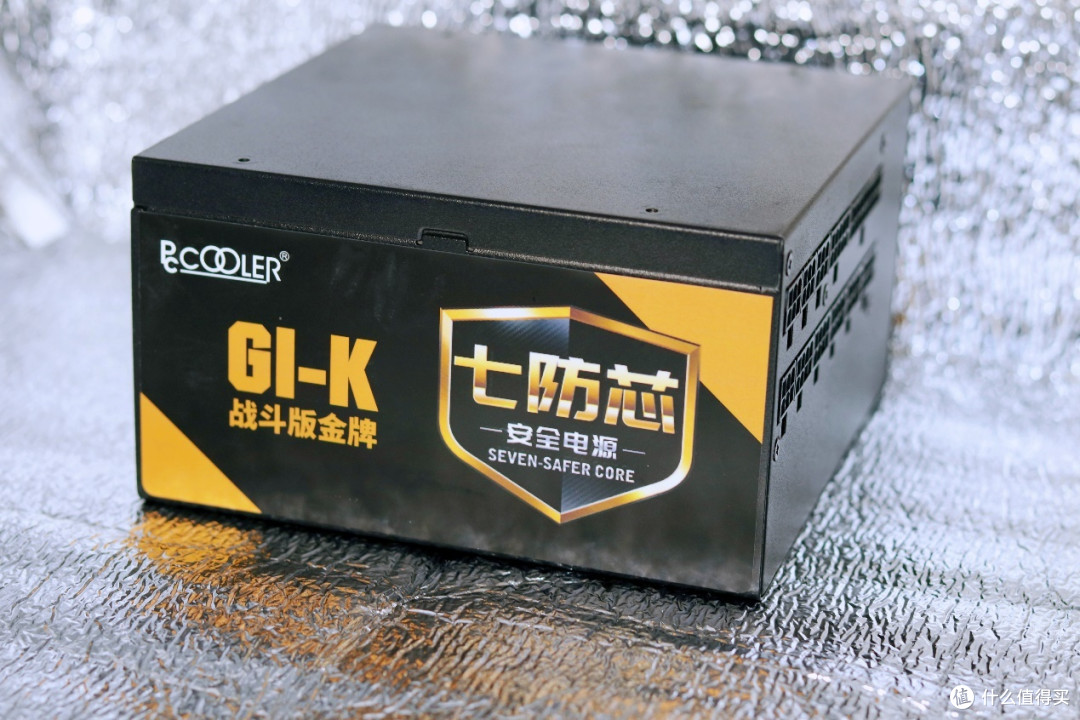

超频三GI-K850
但其实，目前的电源产品已经非常完善，选择上再也不必有所顾虑，比如我选择的这款超频三GI-K850电源（订金立减、预售下单 晒单再返50元E卡），只要699元的价格，还附赠三个EF120 ARGB风扇，非常划算。
这款电源的最大特点就是拥有七大防护专利，主体通过填充阻燃硅胶，可以有效避免蟑螂侵入，即使是在潮湿的地区，也不会因为受潮、进灰造成静电短路。从物理层直接隔绝，带来的效果非常直观靠谱。
除此之外，这些阻燃硅胶还可以提供给元器件提供缓冲作用，能够有效避免主机出现共振的情况，对于服务器或多硬盘玩家来说非常有用。
而电源一向被大家忽略的散热问题，除了可以依靠阻燃硅增加散热接触面积外，12CM的液压轴承风扇可实现环境零噪音，只有在大于40%或高于80度才会开始运转，保持静音和散热的最佳平衡。
而且这款电源经过了80PLUS金牌认证，全桥LLC谐振+DC-DC整流方案，兼容性强，+12V带载能力强大，可以提供充沛的电能输入。而100~240V全电压输入更是可以适应任何地区的电网电压，做到无差别运行。
开箱环节
超频三GI-K850战斗版电源外盒正面印着产品主要卖点（100V~240V全电压、DC-DC整流、全模组），同时还有七大防护专利：防虫、防潮、防尘、防震、防腐蚀、防静电和阻燃。

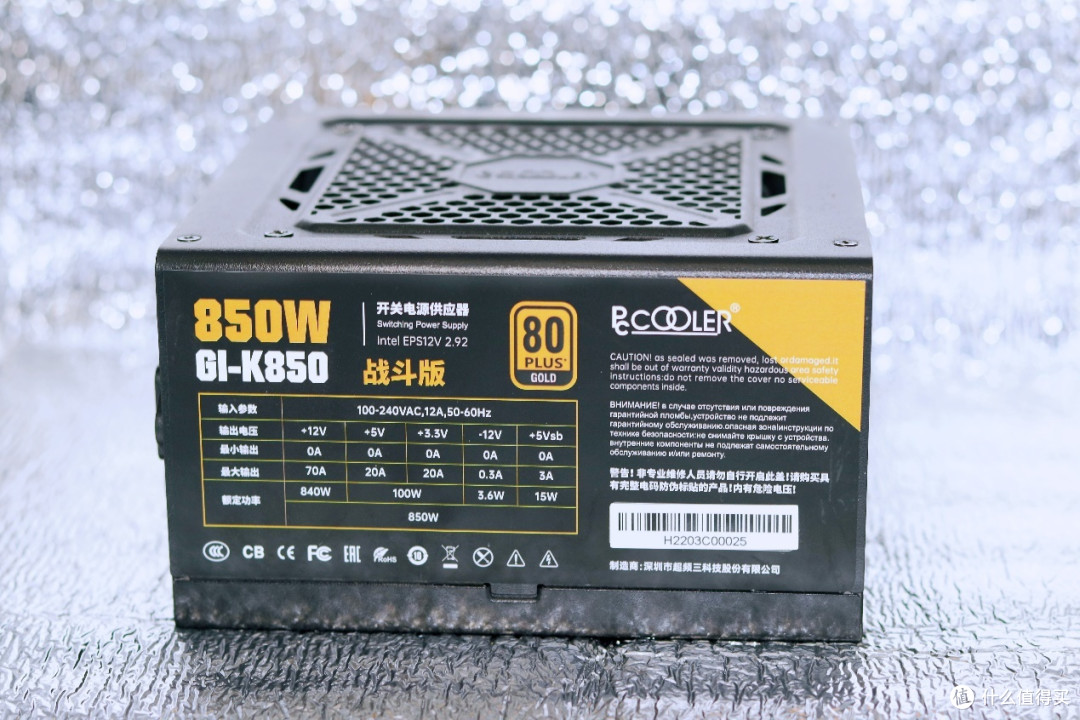

电源尺寸为：150mm*150mm*86mm，通过外盒侧面的标识，电源支持OPP过载保护/OVP过压保护/UVP欠压保护/OCP过流保护/SCP短路保护/OTP过温保护/SPD浪涌保护，确保电脑可以安全运行，同时这款电源还支持ATX 12V 2.31 /EPS 12V规范，待机功耗小于0.21W，符合欧盟最新的ERP 2.0节能标准。
线材方面提供了5路8PIN模组输出，兼容支持CPU和PCIE显卡设备，并且可以支持双路服务器主板，甚至是扩展3路PICE显卡互联使用也足够。
拆解部分

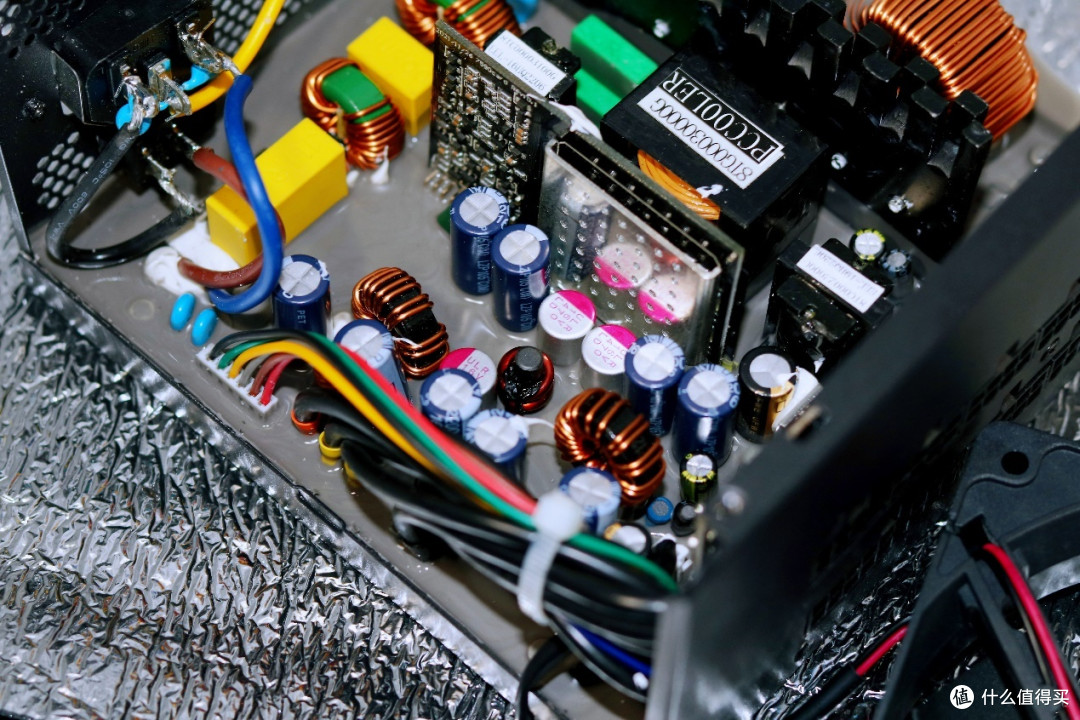

卸掉超频三GI-K850正面的8个螺丝，就可以将电源的外壳拆下来。电源散热风扇采用的是12V 0.12A的静音风扇，风扇型号为BDM12025S，最高转速为1600RPM。

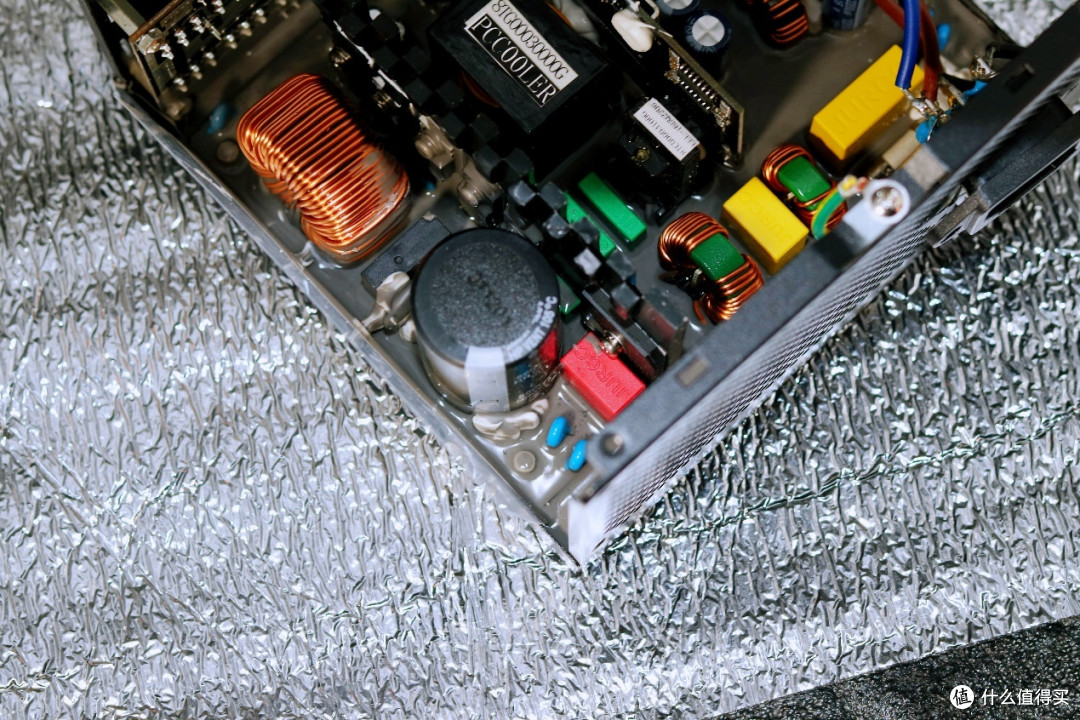

接下来是EMI滤波电路，EMI电路的作用是滤除外界电网的高频脉冲对电源的干扰，可以减少开关电源的电磁干扰。
在高端电源设计中，通常会采用两处EMI滤波电路（上图中蓝色的Y电容和黄色的方块X电容，分别组成了一组EMI滤波电路）。可以很好地滤除电网中的高频杂波和同相干扰电流，使得电源中产生的电磁辐射削减到最低，避免由此出现的电压不稳，或其他不良影响。
接下来看超频三GI-K850电源的高压滤波电路，这部分电路的作用是将脉动的直流电滤除交流成分而输出成平稳的直流电。下图中深黑色那颗主电容，采用台湾辉城560UF的区域就是高压滤波电路。
功率因素越高，电能利用率就越大，目前PFC电路有两种方式：无源PFC（被动式PFC）和有源PFC（主动式PFC）。主动式PFC通过提高输入电压，可以减少电流在下级电路中的电能损耗，并适配110V~240V范围的市电，是目前最为成熟的方案。
而被动PFC采用的市电感补偿的方法，使交流输入的基波电流和电压之间相互差减少从而提高功耗，成本低，一般会出现在300W以下或者入门规格的电源设计中，所以这款电源采用的是主动PFC方案。
全桥LLC谐振 + DC-DC整流方案，只需要查看整流桥上的二极管数量，就可以判断电源是全桥（四个二极管），还是半桥（两个二极管）。除此之外，全桥LLC增益是半桥的2倍，适用于大功率整合，而半桥型适用于小功率整合。
图中三个黑色的方块部分就是变压器，分别是主变压器、驱动变压去和5VSB待机变压。根据电磁学原理，开关变压器高压转变低压的转换比例主要由线圈的匝数决定。一个体积较大的开关变压器可以传递更多能量。劣质电源都是采用小型开关变压器敷衍了事。
而最后的稳压输出电路是将滤除低压电流+5V、+12V中的杂波后，进行输出。

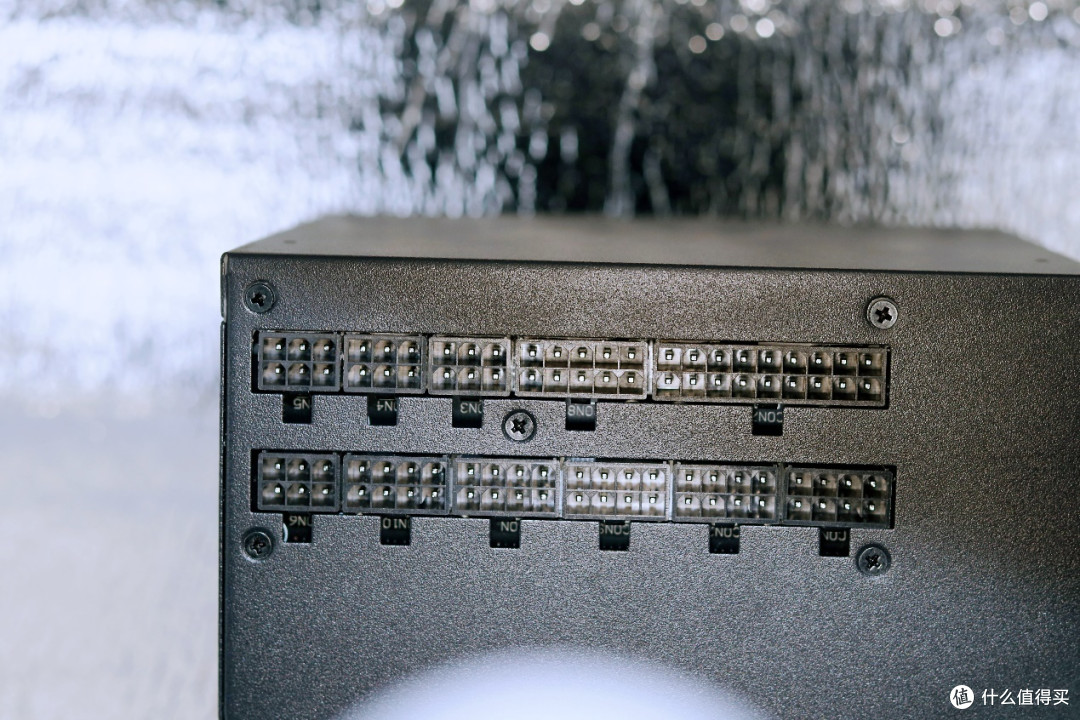

最终输出至电源后窗，全模组设计方便用户自行定制线材，不管是原装扁平线走线，还是镀银线都可以做到整洁美观。
总结
超频三GI-K850 战斗版电源，以100~240V全电压设计、全桥LLC谐振、DC-DC整流方案提供超强的兼容性， 提供强大的带载能力。80PLUS金牌认证，可以达到92%的转化效率、12CM的大风量风扇，支持温控自动调节，更是完美打消很多新手玩家选择电源时的顾虑。
当然最重要的是超频三GI-K850 战斗版这款电源提供了七大防护专利：防虫、防潮、防尘、防震、防腐蚀、防静电和阻燃，无形中解决了很多因受潮氧化、短路静电、蟑螂侵入造成的无法开机运行的问题。
给众多玩家提供一种更为稳定、安全的防护。同时这款额定850W的电源还提供了全模组设计，带来更高性价比，让玩家可以自行定制线材使用，即使是使用原装的黑色扁平线，24 PIN（500MM）和CPU 4+4 PIN（650MM）线材也不会造成安装不便。
同时这款电源提供了长达5年的免费质保时间，真正做到售后无忧，目前电商还有订金立减、预售下单 晒单再返50元E卡的活动，等于699元的价格就可以直接入手，还额外附赠三个EF120 ARGB风扇，非常划算。
