长城猎金G11 ATX3.0电源拆解装机：800价位最强新版本电源在此？
2023-06-05 15:28:35
0点赞
1收藏
0评论
前言：
马上就是618了，小伙伴们都准备好钱包了？尤其是对于那些想装机的小伙伴，现在的DDR5内存以及PCIe4.0固态都几乎到了底价；并且显卡在经过几年“挖矿”的风波也终于正常化，比如最新的RTX40系列就让很多游戏党念念不忘，毕竟DLSS 3.0的加持确实能让3A大作帧数暴涨不少。不过，想要让RTX40系列显卡发挥出最大的威力，就必须要一个好的电源。恰好现在市面上ATX3.0规格的电源接踵而至。最近我就拿到了一个新品——长城猎金G11金牌全模组ATX3.0电源，下面就拆开看看这款电源有什么让人眼前一亮的地方。
开箱：

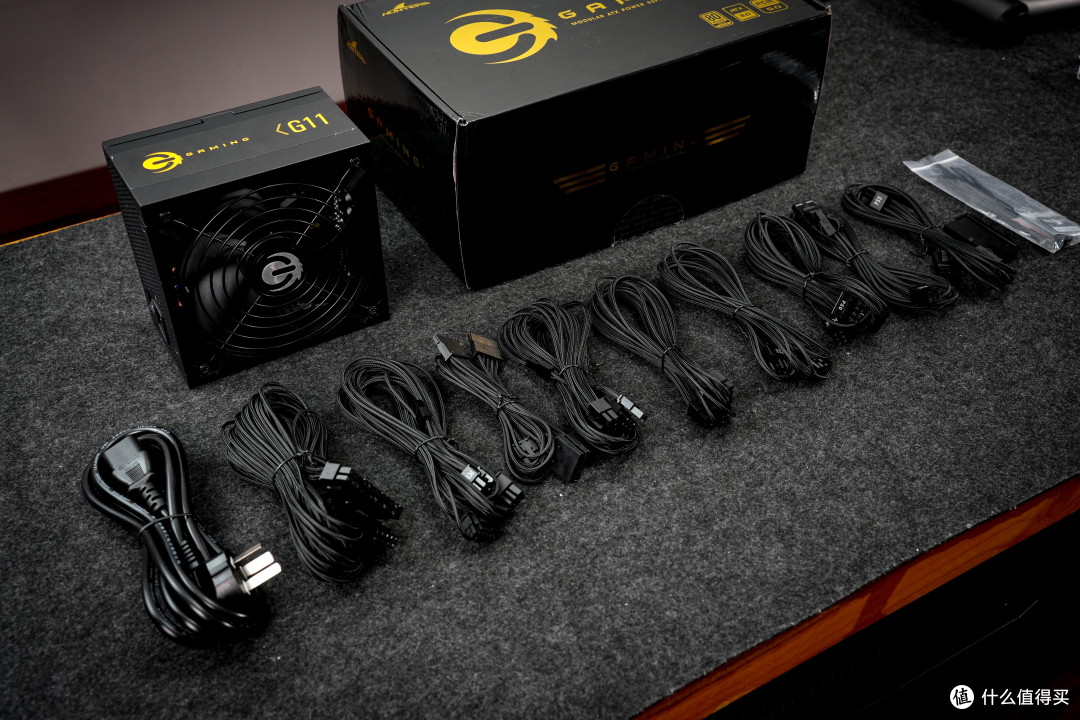

首先外包装，长城猎金G11金牌全模组ATX3.0电源与之前的产品设计几乎一样，只是在右下角加入了ATX3.0和PCIe5.0的标识。开箱配件也是极为丰富，不但有电源线，各种模组线，还有扎带，以及一个电源短接测试运行的小卡扣。
长城猎金G11金牌全模组ATX3.0电源的长度为150*150*86mm，单电源不带线重量大概为3.1kg。
规格方面，其分为100V~120V和200~240V使用环境。其中在100V~120V的环境下，+12V最大输出电流为70.8A，换算功率为849.6W；而在200~240V使用环境下，+12V最大输出电流为91.6A，换算功率为1099.2W。
在接口方面，长城猎金G11金牌全模组ATX3.0电源除了常规的模组接口，还新增了2个12VHPWR接口。
要知道现在市面上很多ATX3.0电源都只标配了一个12VHPWR接口，同时长城猎金G11金牌全模组ATX3.0电源除了标配12VHPWR模组线，还带有12VHPWR转8pin*2显卡供电线，方便给一些使用老供电接口的显卡使用。
比如技嘉RTX 4070显卡 WINDFORCE OC 12G（风魔）显卡，虽然隶属RTX40系列，但依然还是用的老显卡接口。
拆解：
为了进一步探究长城猎金G11金牌全模组ATX3.0电源的接口，这里就对其进行了一个拆解。

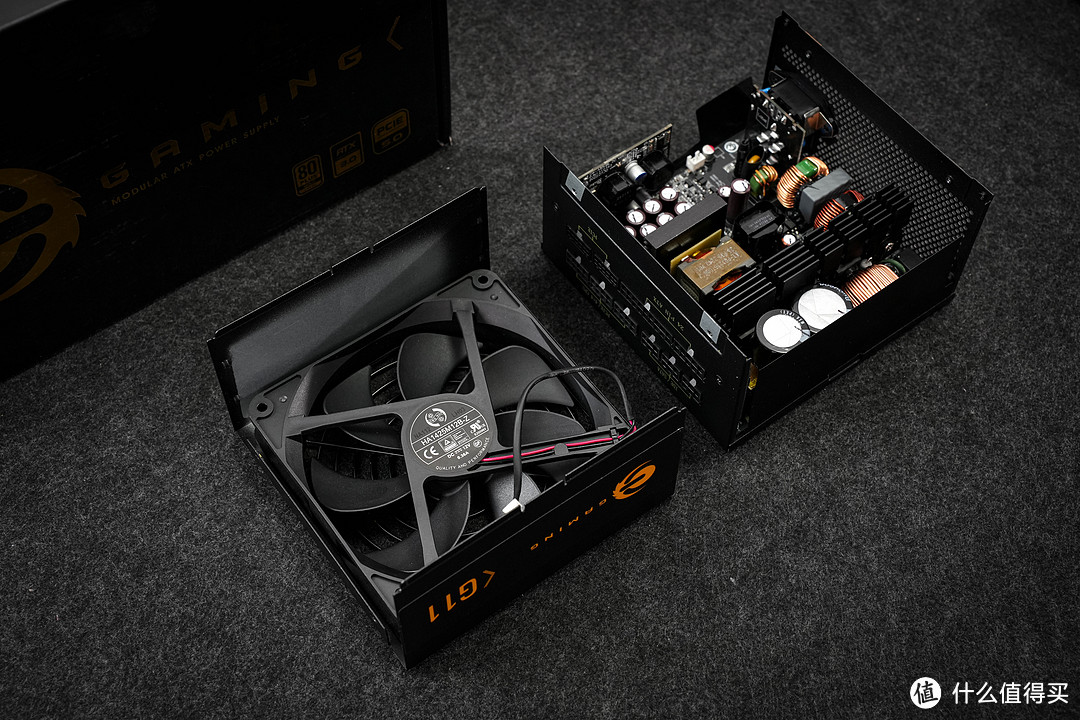

拆解过程还是比较简单，拆开两侧固定的4颗螺丝，就可以打开电源的外壳，没有什么难度。
先来看看风扇。长城猎金G11金牌全模组ATX3.0电源配搭的风扇尺寸为140mm，同时还支持启停，保证散热的同时也可以延长风扇的使用寿命。
风扇为东莞鸿华出品，具体型号为HA1425M12B-Z，搭载双滚珠轴承，规格为DC12V 0.36A，最高转速为2100RPM。
整体布局方面，长城猎金G11金牌全模组ATX3.0电源看起来非常清爽，整洁。其采用了主动式PFC+半桥LLC谐振+同步整流+DC-DC结构，也是目前高瓦数电源设计较为成熟的一套。
电源的一级EMI电路设计有PCB版，上有1对Y电容和1颗X电容。
二级EMI电路放在主PCB上，设有X电容、2个共模线圈，MOV压敏电阻和NTC热敏电阻。
主电容有两颗，都为日系红宝石Rubycon出品，耐热温度为105℃。个头大一点的规格为420V 470μF，小一点的规格为420V 390μF，并联使用共计860μF。
主动FPC电路上的整流桥，ASEMI整流桥GBU2510，其背后还有开关Mos管。
主变压器为KT-PQ3235-00625。
DC-DC区域，搭载了不少FPCAP的固态电容，下方则还有大量的日化输出滤波电解电容，规格为16V 2200μF。
装机实测：
本次的硬件配置为：
CPU：intel i7 13700K（P核5.7GHz，E核4.2GHz）
主板：微星MPG Z790 EDGE WIFI
散热器：微星M360迫击炮水冷
内存：阿斯加特DDR5 16GB*2（OC 7200MHz）
显卡：影驰名人堂RTX4070 Ti HOF OC LAB
机箱：微星MPG VELOX 100R白色版
其中机箱是微星刀锋钛100R纯白版，该机箱非常时候打造纯白全家桶的用户使用。并且机箱出厂就自带3个120 ARGB风扇以及一个RGB灯带。我为了更好的视觉效果，尝试更换前面板的第ARGB风扇，并且在机箱后部也增加了一个ARGB风扇，视觉效果更好。
CPU与主板的配搭是i7 13700K+Z790。其中主板我选择微星MPG Z790 EDGE WIFI，该主板为ATX大板，具备不错的颜值和性能表现，尤其是在超频功能上，非常轻松的就可以对CPU和内存进行超频。
水冷散热器为微星M360迫击炮水冷。该水冷是微星推出的一款高性价比水冷散热器，虽然只有400出头的价格，但性能表现非常不错，可稳稳压住260W的i7-13700K（P核5.7GHz E核4.1GHz），只不过现在还没有纯白色版本。
我使用的显卡为影驰RTX 4070 Ti HOF OC，该显卡除了颜值超高外，还采用了双BIOS设计，在S-Mode模式下加速频率为2610MHz，在P-Mode模式下为2715MHz，同时配备了12GB的GDDR6X显存，显存位宽为192位，显存速率为21Gbps。功耗方面，整卡的设计功耗为320W，在P-Mode下最高解锁到366W。
所以使用长城猎金G11金牌全模组ATX3.0电源可以轻松带起整台电脑，就算是火力全开，总功率也就才700W左右，完全可以满足整机的供电需求。
桌搭效果图：
显示器为微星MPG321UR-QD，该显示器为32英寸、4K分辨率显示器，刷新率为144Hz，支持量子点技术，色彩表现非常出色。总之，高刷新率配上高色域屏幕，无论是游戏娱乐，还是修图剪视频，都可以轻松应对。
键盘为杜伽K615W，三模设计+樱桃静音轴体，手感非常不错；鼠标为雷蛇炼狱蝰蛇V2，手感轻盈，续航表现也非常给力。
总结：
从装机体验来说，得益于正常的尺寸，长城猎金G11金牌ATX3.0电源的兼容性很强，可以轻松装入绝大多数机箱；并且编织模组线走线起来也美观。价格方面，目前长城猎金G11金牌ATX3.0电源的售价是799元，对于一款额定功率为1100W的金牌全模组ATX3.0电源来说价格也中规中矩。所以这个618有装机需求的小伙伴可以考虑一下。
