NAS折腾笔记 篇二十六:拼凑NAS计划 混搭式组合 ATX电源与6盘位ITX机箱的组合装机实录
之前买了云储的矿渣6盘位机箱,解决了机箱兼容性的问题后,就开始正常装机了。这台6盘位机箱比较好的地方在于装机比较轻松,可以把机箱主体与底部分开,把各部分装完以后再组合起来。
一、安装主板
安装主板比较简单,把主板装上磁吸支撑柱,然后再装到机箱底板上。由于是磁吸支撑柱,可以根据自己的需求来调整位置,这样的安装起来就比较轻松。
机箱底板原有的支撑柱上贴上3M的胶贴,防止与主板上的电路接触发生意外
从侧面看还是有足够的空间
2、梳理下机箱内的排线
1、面板接线
由于机箱只有个开关键,所以面板接线也比较简单,只有开机键、电源灯、硬盘灯3根线
硬盘笼只有3个大4Pin接口和6个SATA接口,SATA线已经配好了,只需要准备3个大4Pin接口就好了。EVGA 66BQ是半模组电源,所以只要找到合适的模组线就可以了。看了下电源线,有4个大4Pin接口,但应该插SATA接口还是插接口呢,最终决定还是插接口。
2、显示屏接线
而稍有些难度的是显示屏线,首先这个显示屏接口上有SATA转大4Pin的线,这应该是给显示屏供电,这根线可以用SATA接口上的大4Pin电源线来接
然后还有两根4针的线,看了下主板没有相应的接口呀,思考了半天,又仔细看了下显示屏主板上的标识,上面有FAN1和FAN2字样,我就想到会不会是接后面两个风扇的。想到这里就立马明白了,电源首先到达显示屏的主板上,然后再转到风扇上,这样就能准确地显示后面两个风扇的读数
但还有根线找不到合适的接口,看接口是4pin单排的,看了下B360M DS3H主板上4pin单排的分别是LED_C(RGB LED灯条电源插座)、SPDIF_O (S/PDIF输出插座),似乎没有合适的接口呀!
三、接硬盘线
机箱上有6个硬盘位,主板也是6盘位的,我嫌原装的硬盘线占空间会影响散热。所以特意购买了镀银硬盘线,这个硬盘线比较细,线体是银色的,两头都有贴纸,方便编号,看起来比较高档的样子。但我买的时候买长了,我买了6根70cm的硬盘线,然后发现线长了捆扎起来也是比较占地方,而且会碰到机箱尾部的散热风扇,所以又不得不购买30cm的硬盘线。
原装的硬盘线70cm镀银硬盘线30cm镀银硬盘线文章必须要个商品链接,这里放个天猫店的硬盘线链接,非推荐。
四、接上ATX电源线缆
EVGA 66BQ电源是ATX电源,而这个机箱只支持Flex电源,所以就采用外置电源的方式来供电,就从机箱后部的电源孔把线放进去,插到主板和硬盘背板上。
五、其他准备
为了让散热器的效果更好,又特意买了信越的散热脂,淘宝销量第一的,不知真假,就图个心理安慰
现在信越满天飞,也不知道真假,这个淘宝销量第一的,价格10.8元,这个价格能买到真的吗?
重新买了大4Pin的电源线,线比较细,但因为是给风扇供电,所以也无所谓粗细了
原机配的SATA供电转大4pin为了解决机箱没有USB口的问题,又从机箱尾部引了个USB扩展,方便插入USB设备。
同时还弄了两块垫子作为减震缓冲,减少柜子的共振
六、启动机箱
所有的准备都齐全后,插上各类线缆和USB设备,就按下开关键,静静地等着看显示屏上的内容。

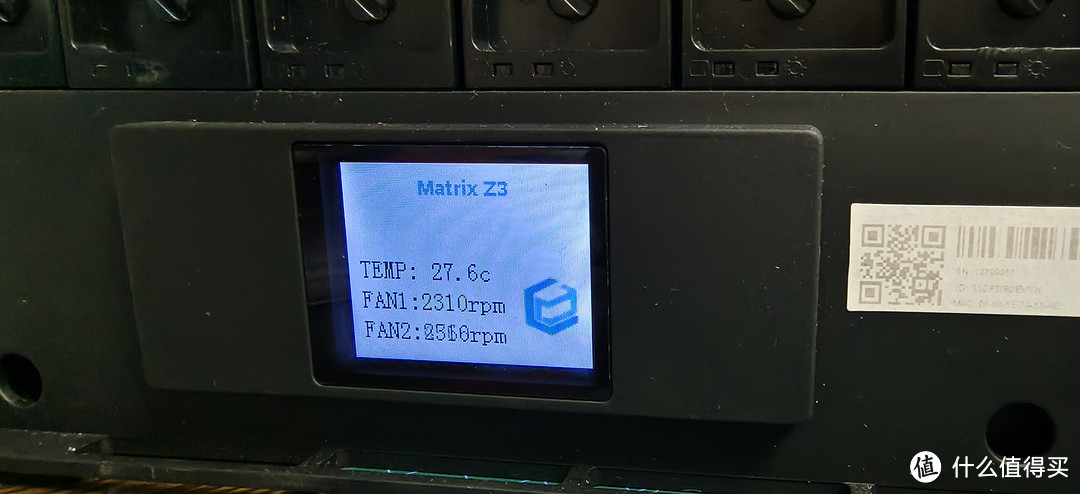

结果轰的一声,机箱后面的两个AVC的8025排风扇原地起飞,这时候显示屏上显示的转速都在2000转以上,分别是2310rpm和2560rpm

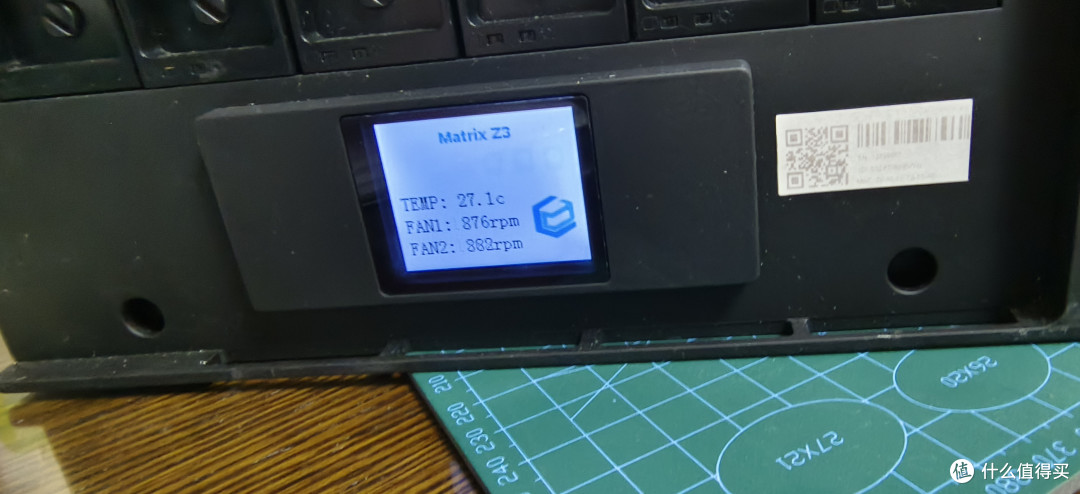

本以为要准备更换风扇了,结果只持续了5秒左右风扇就转为静音模式了。这时风扇的转速也降到了1000转以下,一下子觉得这个显示屏真心不错呀
等到开机画出现后,就说明这次装机工作圆满完成。过了一段时间,发现温度上升到了36度,风扇的转速也来到了1500转左右,有明显的风扇声,但还是在可接受范围内。
本以为到这就结束了,某天在闲鱼上瞎逛的时候,看到有同样的机子,结果发现他的显示屏上有硬盘的图标。
图片来源:SMZDM@值友1387029499仔细看了下他用的是华擎J3455-ITX的板子,我去官网看了下主板的图,觉得最有可能的是主板上的USB6接口(图上红字部分),这是一个USB2.0接口。
华擎J3455-ITX看了下B360M DS3H主板上的USB,似乎单排也可以的,如果是上面的那排就是1(5V电源)、3(USB DX-)、5(USB DX+)、7(接地脚)、9(无针脚),下面这排是2(5V电源)、4(USB DY-)、6(USB DY+)、8(接地脚)、10(无作用)。但是我插上去也没什么反应。
B360M DS3H没有什么结果就放弃了,但好奇心一直存在着。某天发现闲鱼上的老兄在张大妈家发帖了,于是就赶过去问了下作者,作者及舍友给出的答复说可能是有程序写在之前的主板上,所以换了主板是不能用的。
这下终于是完结了,6个硬盘位也全部上满,圆满的完成了ATX电源+ITX机箱的组合。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
