i5-13600K+Z790 AERO G主板+天策D5-6000内存+A770 FLUX搭载纯白系“小海景房”装机体验

前言

四海哥也混迹装机圈多时了，以前都是帮亲戚、朋友、同事、熟人才装机，现在也接单帮客户装机啦！这不最近就有惠州的一位朋友找我装机了，他是搞室内设计师的，这次是决定把家里的旧电脑给彻底淘汰掉。

客户自己的旧电脑是一台AMD平台配置，机箱当时图小巧选择了乔思伯V4，不过这个“闷罐”的确是容易导致机箱内部散热不佳。

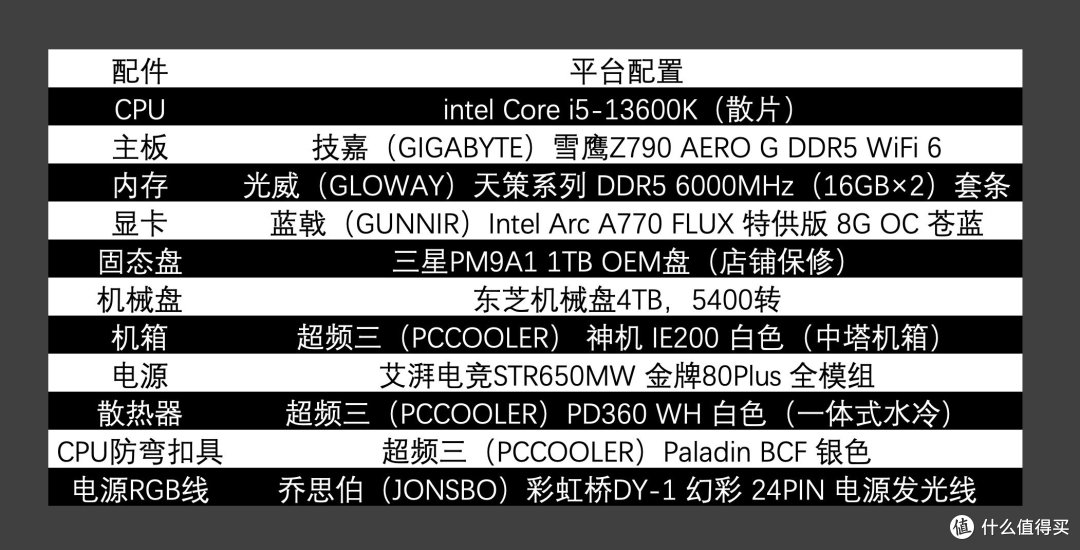

新敲定装机配置

本次装机依据客户的要求选择了Intel平台配置，处理器用的是i5-13600K，用的是技嘉雪鹰Z790 AERO G设计师系列主板，内存则是选择了光威天策DDR5-6000MHz频率的套条，显卡是用了蓝戟Arc A770 FLUX特供版，SSD选择了三星PM9A1 1TB，机械盘用的是东芝4TB，散热器用的是超频三PD360一体式水冷，机箱用的是超频三神机IE200白色，电源则是艾湃电竞650W。

装机配件展示

本次的装机配件均为客户自己采购，我只是代为装机而已。

【CPU】

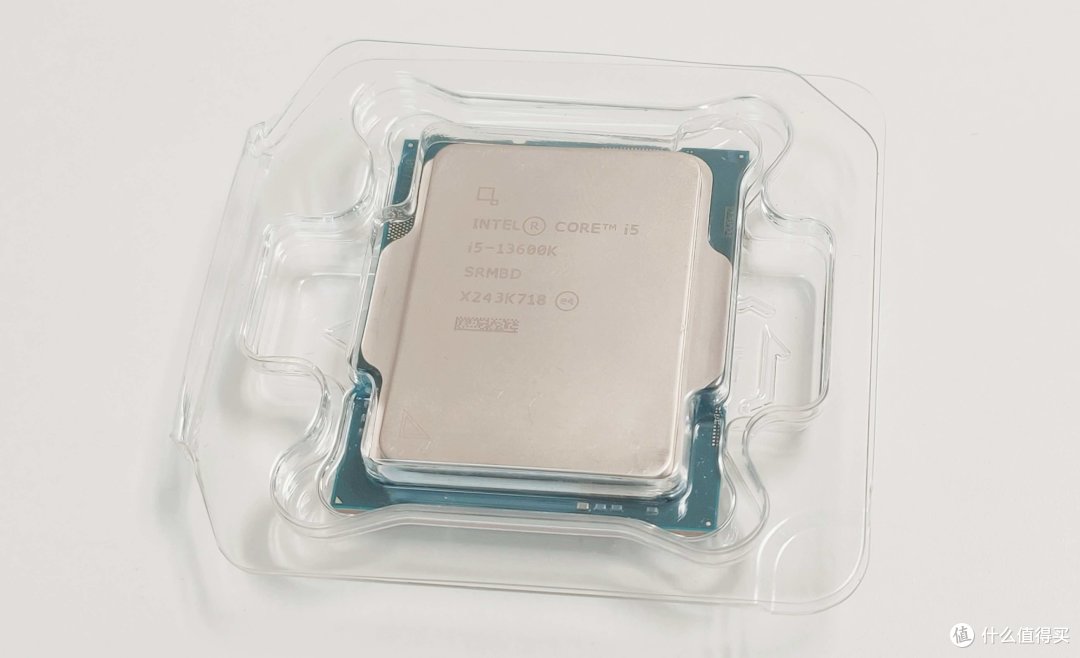

客户指定了要求装机必须上13代i5处理器，所以直接上了新架构的i5-13600K，这也是13代酷睿i5系列里非马甲的处理器型号。为了帮客户降低装机成本，沟通过选择散片即可，相比较盒装来说没有任何差别，除了质保时间不太一样。CPU基本上很少遇到质量问题，所以也不担心购买散片会影响质保。

i5-13600K处理器拥有6大核（性能核）+8小核（能效核）的架构，总内核数：14，线程数：20，最大睿频的频率：5.1GHz。

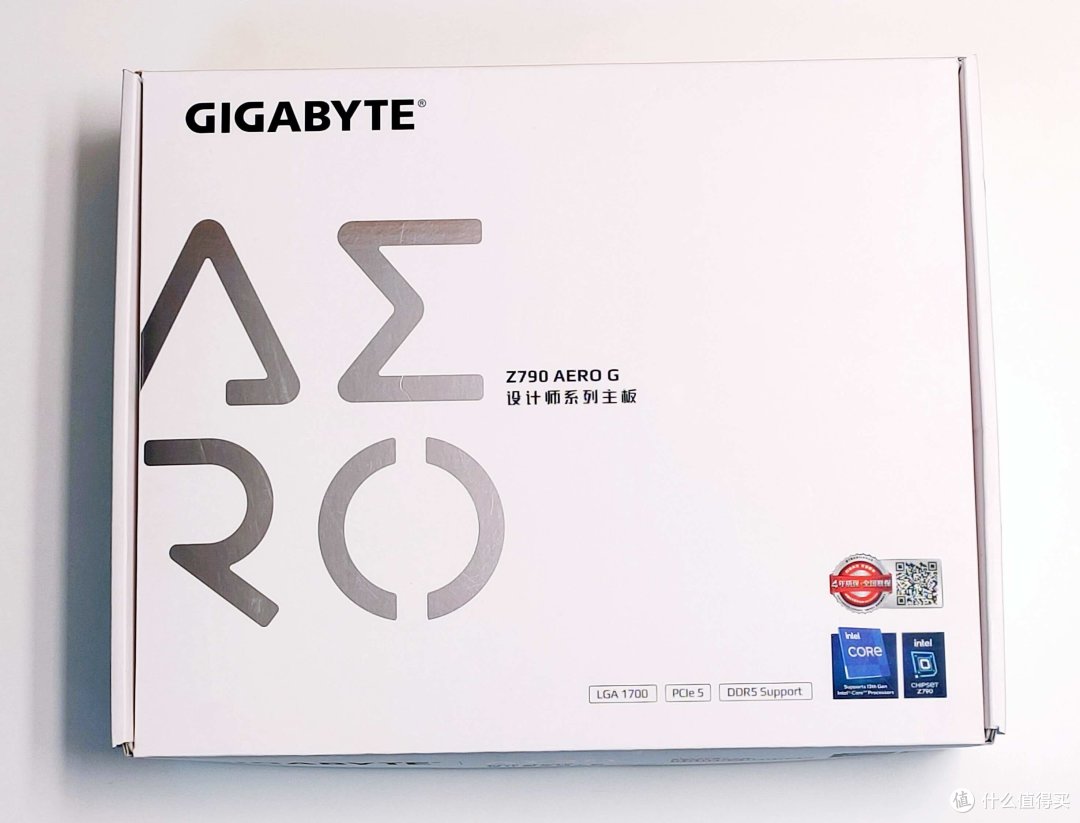

【技嘉雪鹰Z790 AERO G设计师系列主板】

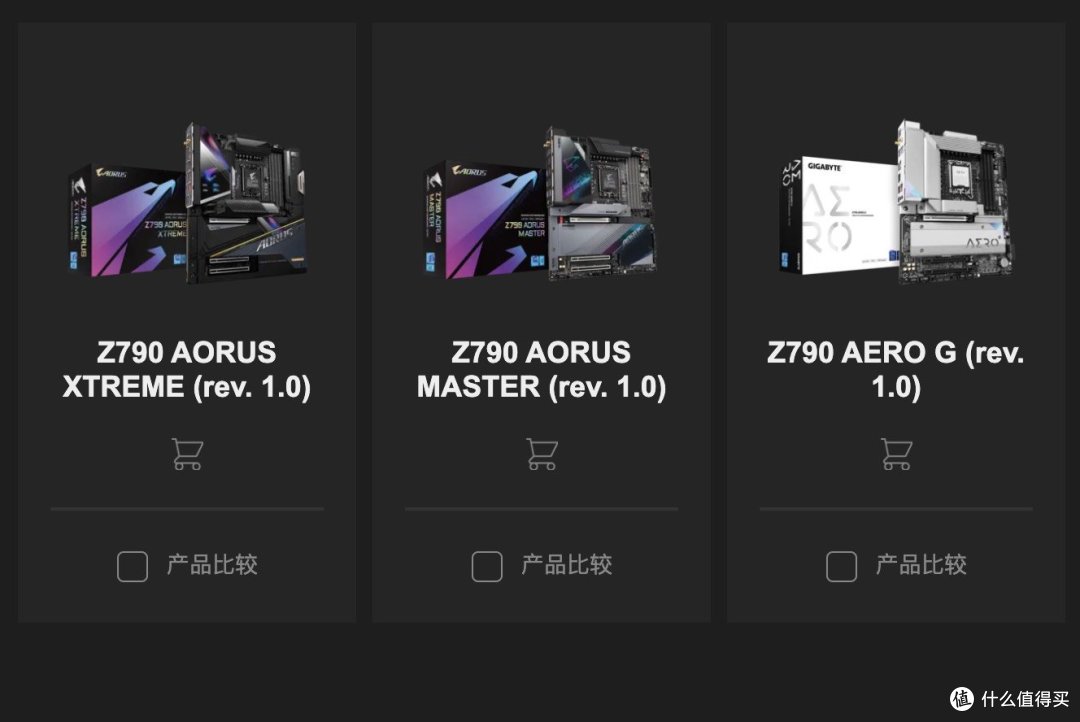

我查了一下也就这三款技嘉主板是支持PCIe 5.0 M.2插槽的，换句话说等PCIe 5.0 NVMe SSD铺货以后完全是可以再购入安装。

这也是我第一次装机接触到AERO G设计师系列主板，既然是客户指定了主板型号也不好说什么。

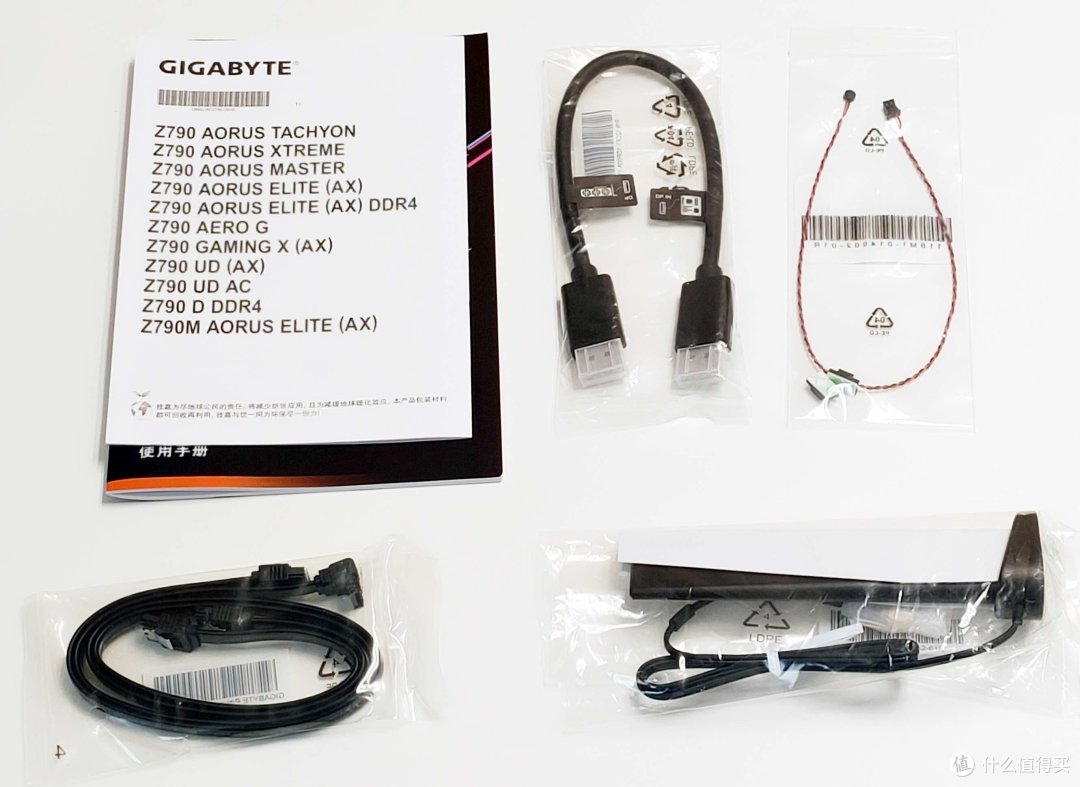

包装盒里配件如下：说明书一份，主板型号说明纸片一份，DP转DP的视频线（显卡转主板）一根，主板内置检测噪音线一根，SATA数据线两根，Wi-Fi天线磁吸底座一个。

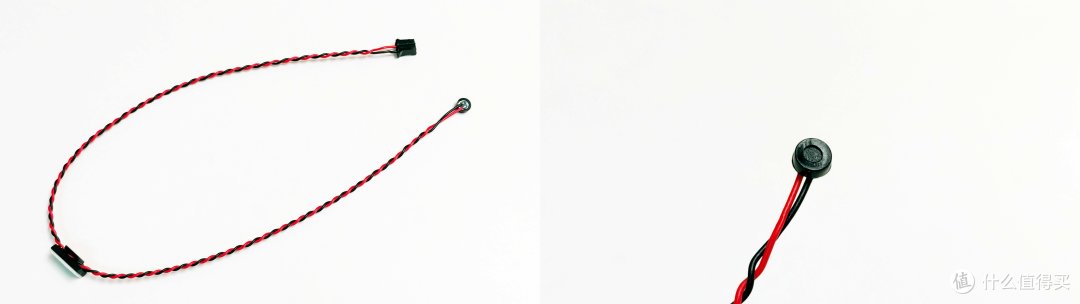

这个就是那根机箱内部的那根检测噪音线。

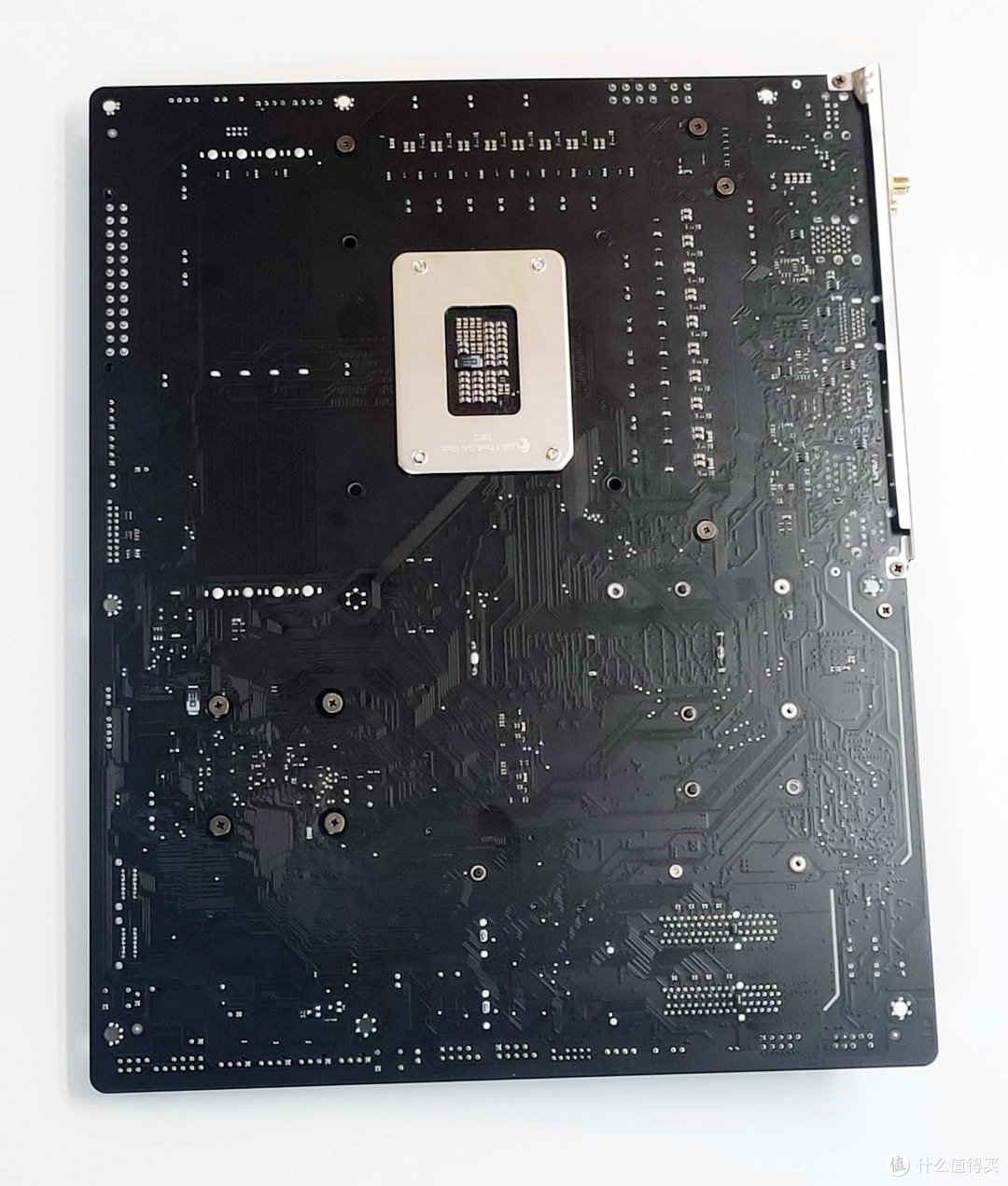

标准ATX大板，整体做工用料都是不错的。

主板供电部分是带有VRM散热片金属马甲。

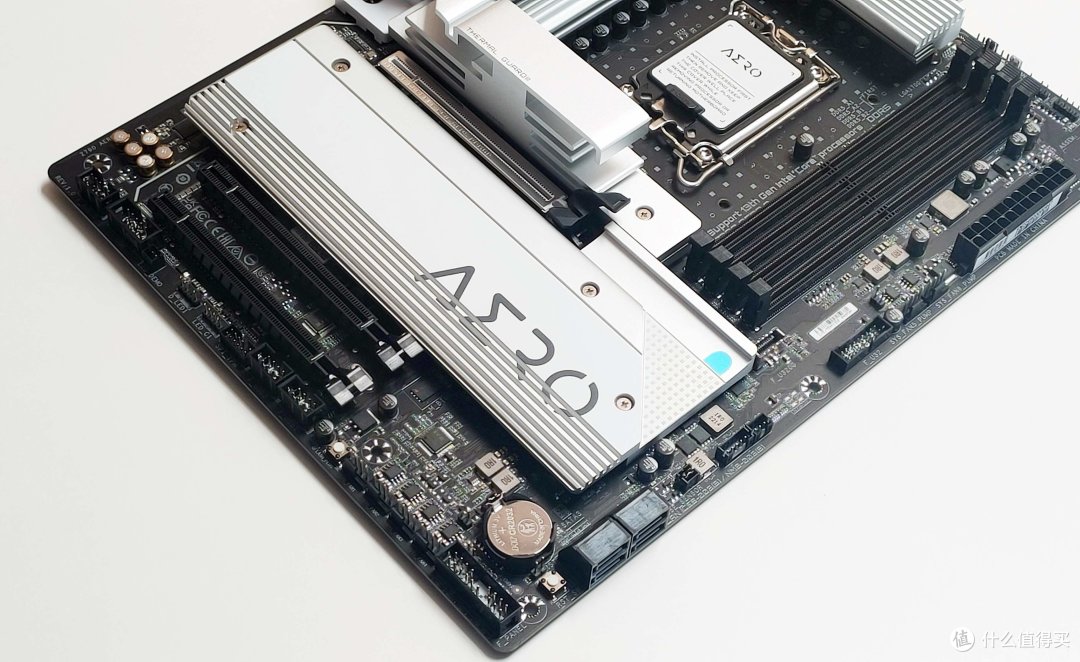

在M.2、芯片组位置也是覆盖有散热片金属马甲的。

雪鹰AERO G主板带有前置Type E插口，对应的正好就是机箱前置Type-C接口。

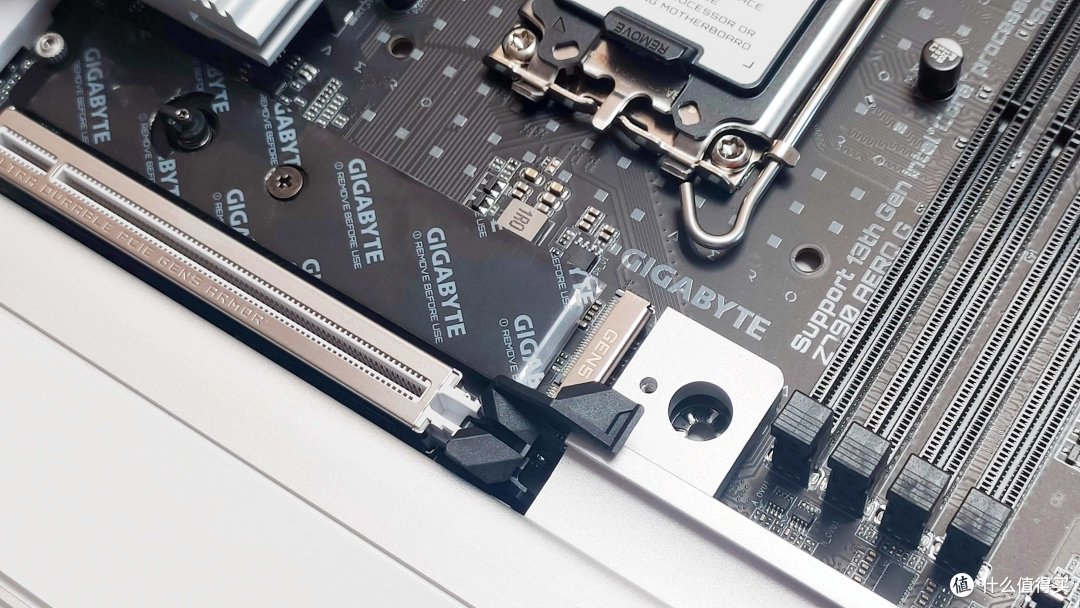

靠近CPU位置的这个M.2插槽其实是支持GEN 5（PCIe 5.0）规格的，M.2插槽尺寸为：25110，当然也向下兼容22110//2280的M.2 SSD。

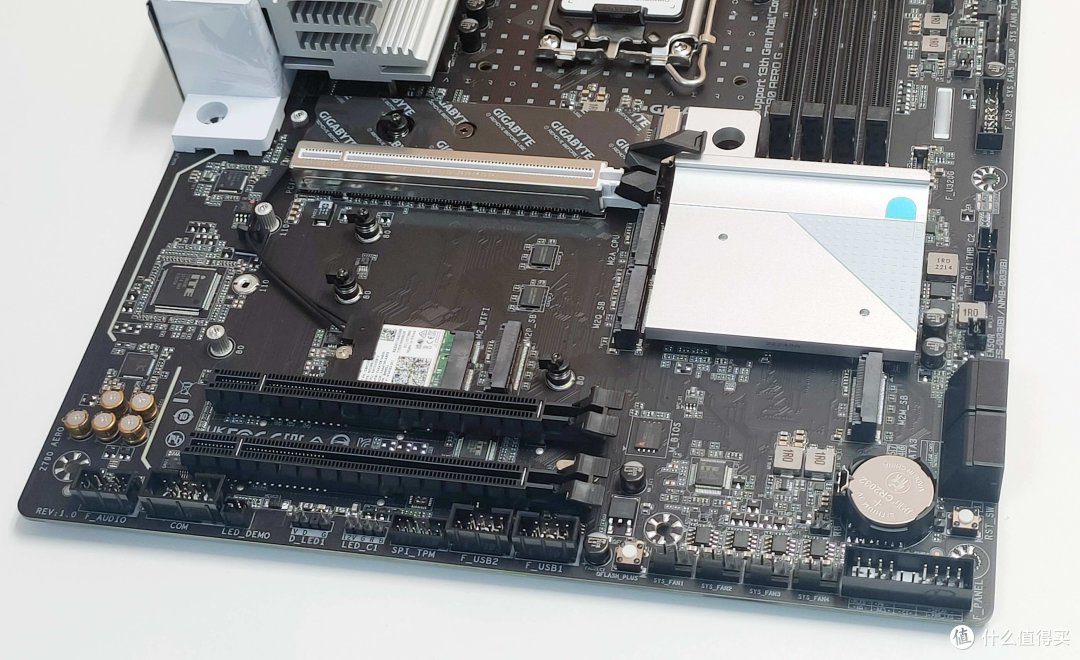

其中四个M.2 SSD槽位上的2280档位都有支持快卸设计，不需要通过螺丝固定。有三个M.2 SSD槽位上的25110/22110档位则是通过散热片金属马甲的螺丝孔固定。

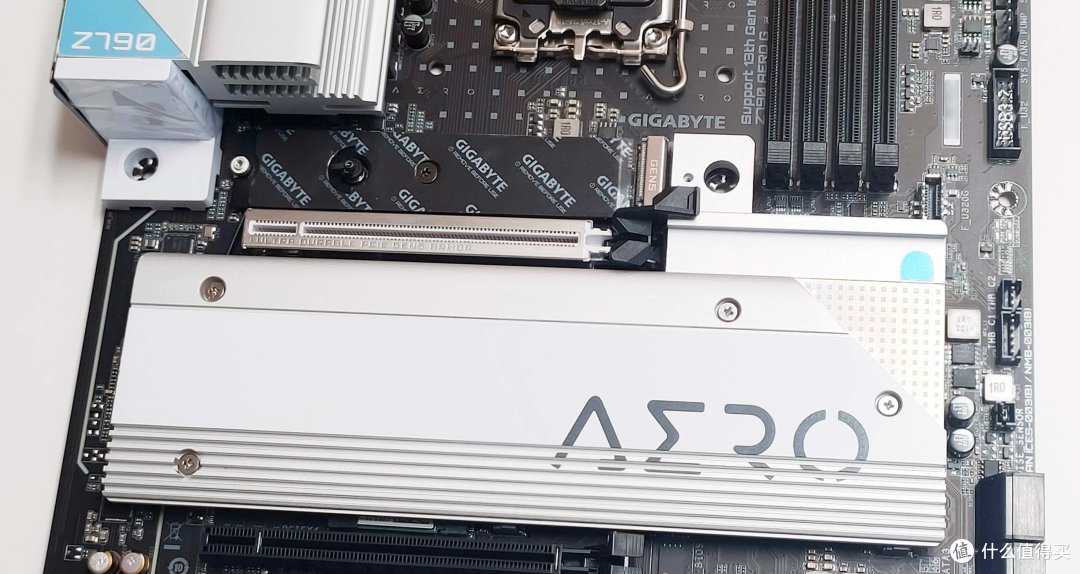

雪鹰AERO G主板支持5条M.2 SSD插槽，其中绿色的那根M.2插槽是走CPU通道的，支持PCIe 5.0 x4（M.2 25110 SSD），当然也是兼容M.2 22110/2280 SSD。显卡下方第一根M.2插槽（红色的）也是走CPU通道的，支持M.2 22110 SSD（兼容M.2 2280 SSD）。靠近显卡下方第二根M.2插槽（红色的）也是走PCH（南桥）通道的，支持M.2 22110 SSD（兼容M.2 2280 SSD）。两个蓝色的M.2插槽是走PCH（南桥）通道的，支持M.2 2280 SSD。

带有金属包边的显卡插槽是一根PCIe 5.0 x16，技嘉独有的显卡快拆设计。

雪鹰AERO G主板的内存插槽有图示说明，建议内存优先插入DDR5_A2和DDR5_B2位置。

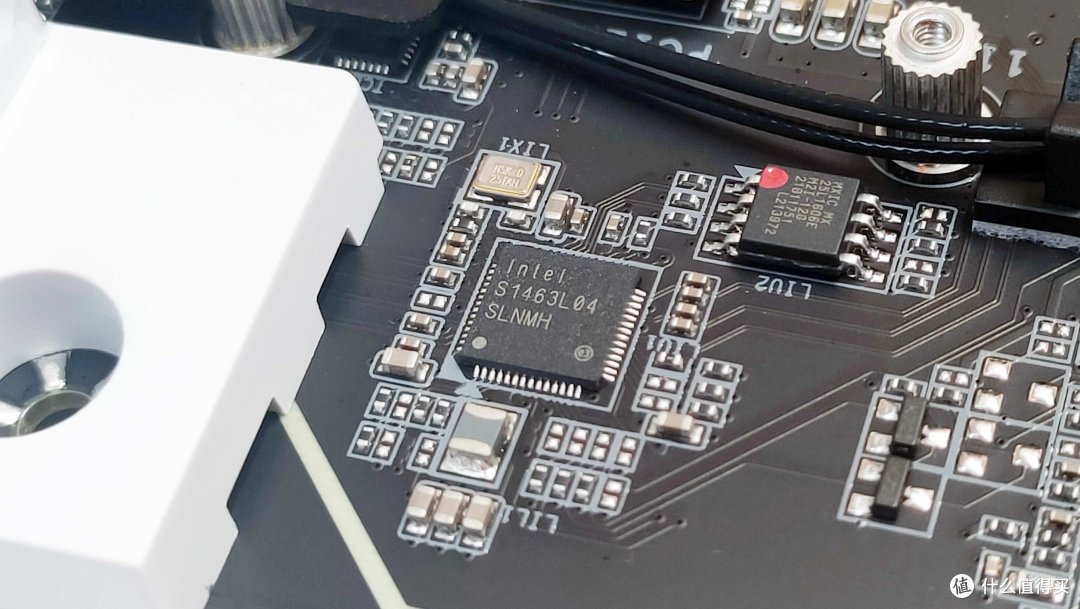

这颗网卡芯片上面丝印着SLNMH，通过Intel官网可以查出来其实是B3版本的Intel I225V。

I/O控制器芯片则是来自iTE IT8689E。

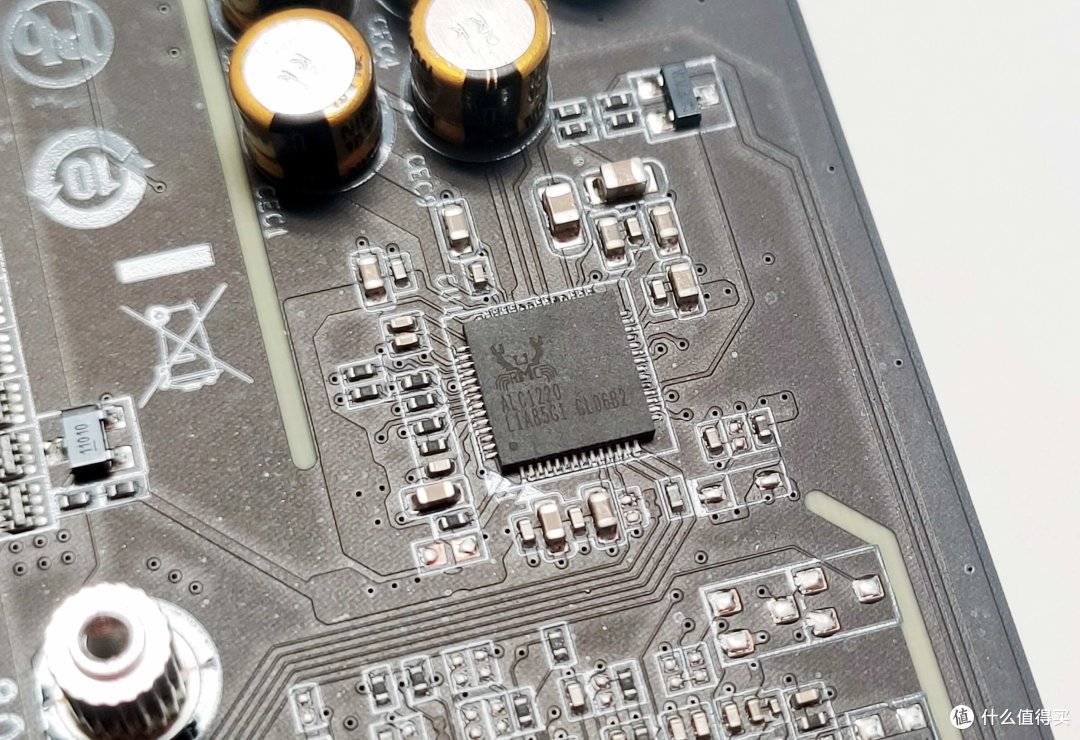

集成声卡芯片则是来自Realtek（小螃蟹）ALC1220。

通过2颗JYS13008MF01 PCIe 5.0 Redriver提供M.2通道的分切，正好是可以给对应的M.2插槽充足的带宽。

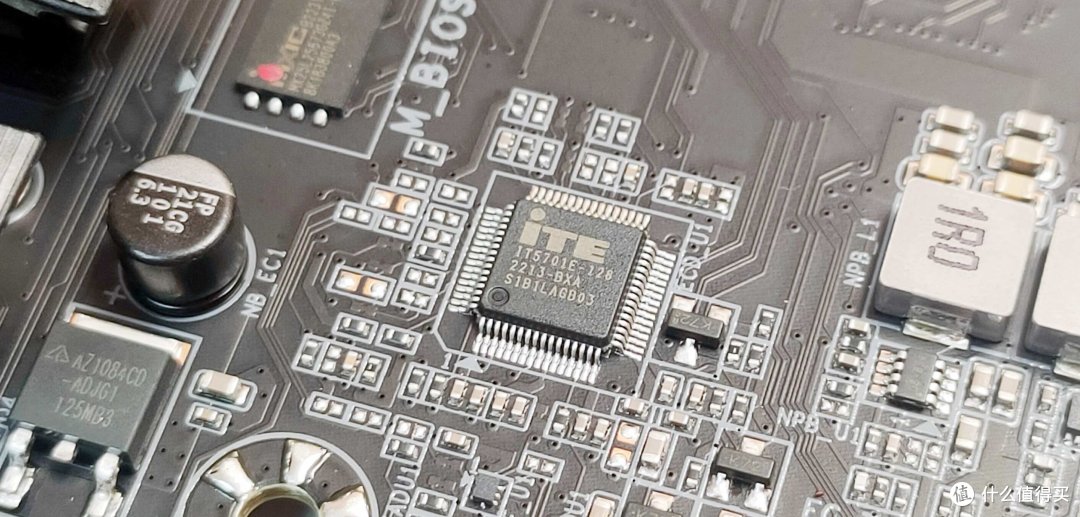

iTE IT5701E也是一颗检测芯片，用于检测主板上的各项参数。

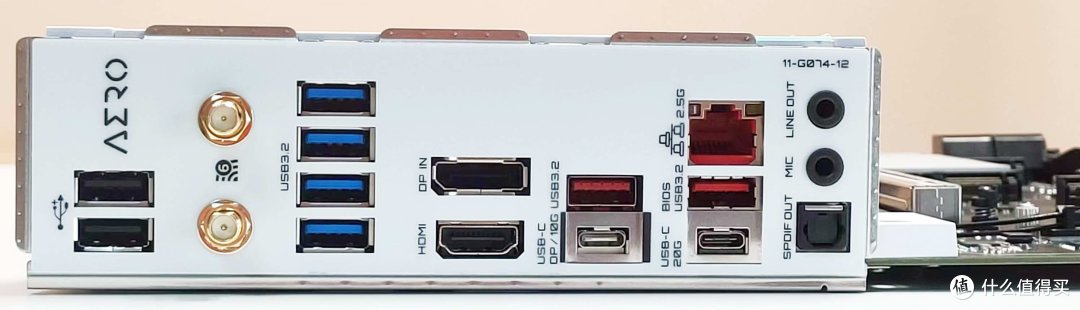

雪鹰AERO G主板的后置I/O接口分布：USB 2.0×2，Wi-Fi SMA端×2，USB 3.2（5Gbps）×4，HDMI×1，DP IN×1，USB-C DP/10G×1，USB 3.2（红色，10Gbps）×1，USB-C 20G×1，BIOS USB 3.2（刷BIOS专用USB口，10Gbps）×1，2.5GbE网口×1，SPDIF OUT/MIC/LINE OUT音频接口×1。

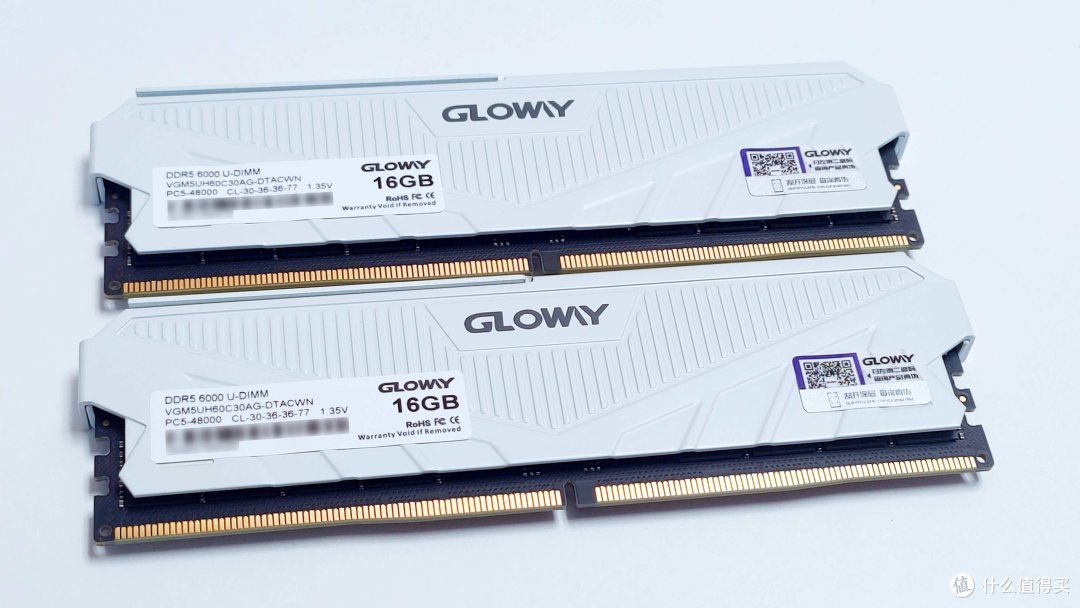

【光威天策系列DDR5-6000内存条】

光威是嘉合劲威集团旗下品牌，主要包括内存条(台式机、笔记本DDR3/DDR4/DDR5等)、SSD(SATA SSD、NVMe SSD）等产品线。这次客户用的就是DDR5内存，选择了光威（GLOWAY），内存最高频率：6000MHz。PC5-48000，出厂初始内存频率：DDR5-4800 MHz，开启XMP后内存频率：DDR5-6000 MHz。

【三星PM9A1 1TB】

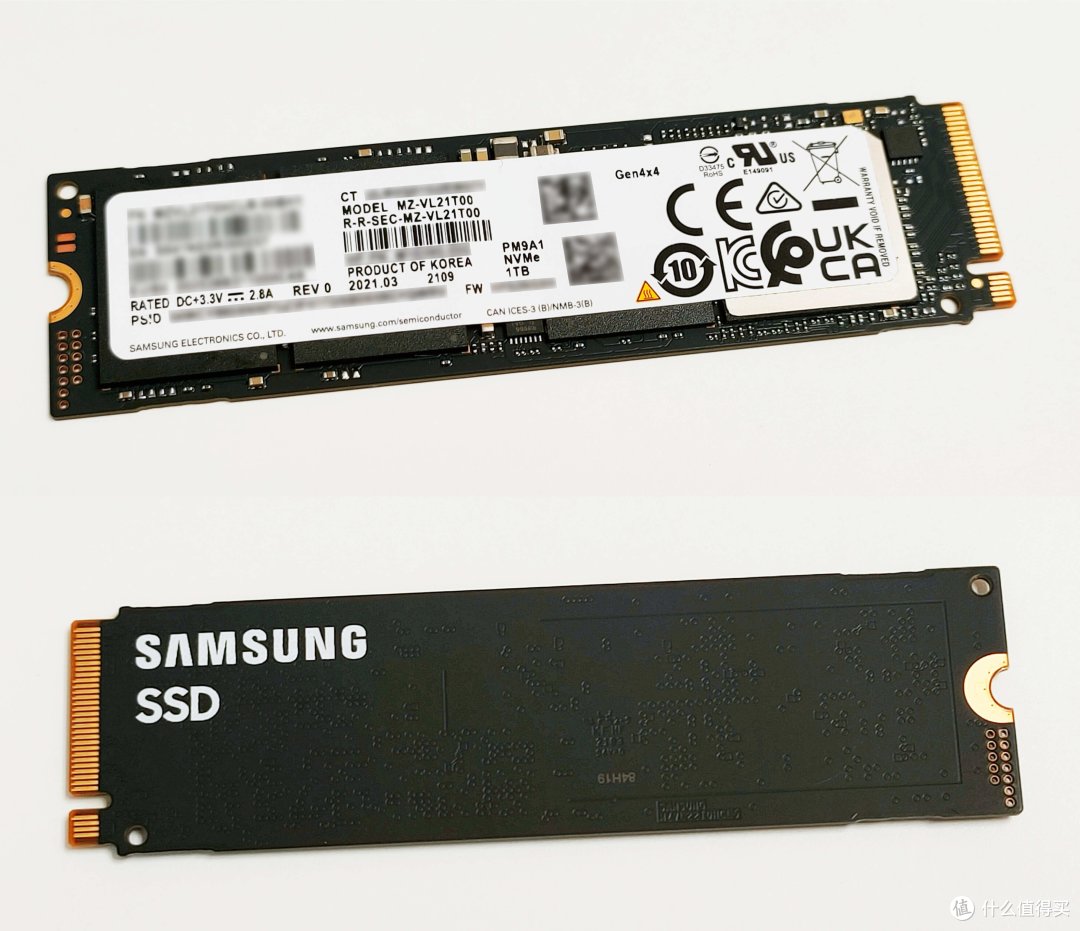

客户自己要求选择的三星PM9A1 SSD，这是一款面向OEM的固态，也是支持PCIe 4.0 x4规格的传输协议。

【东芝4TB机械盘】

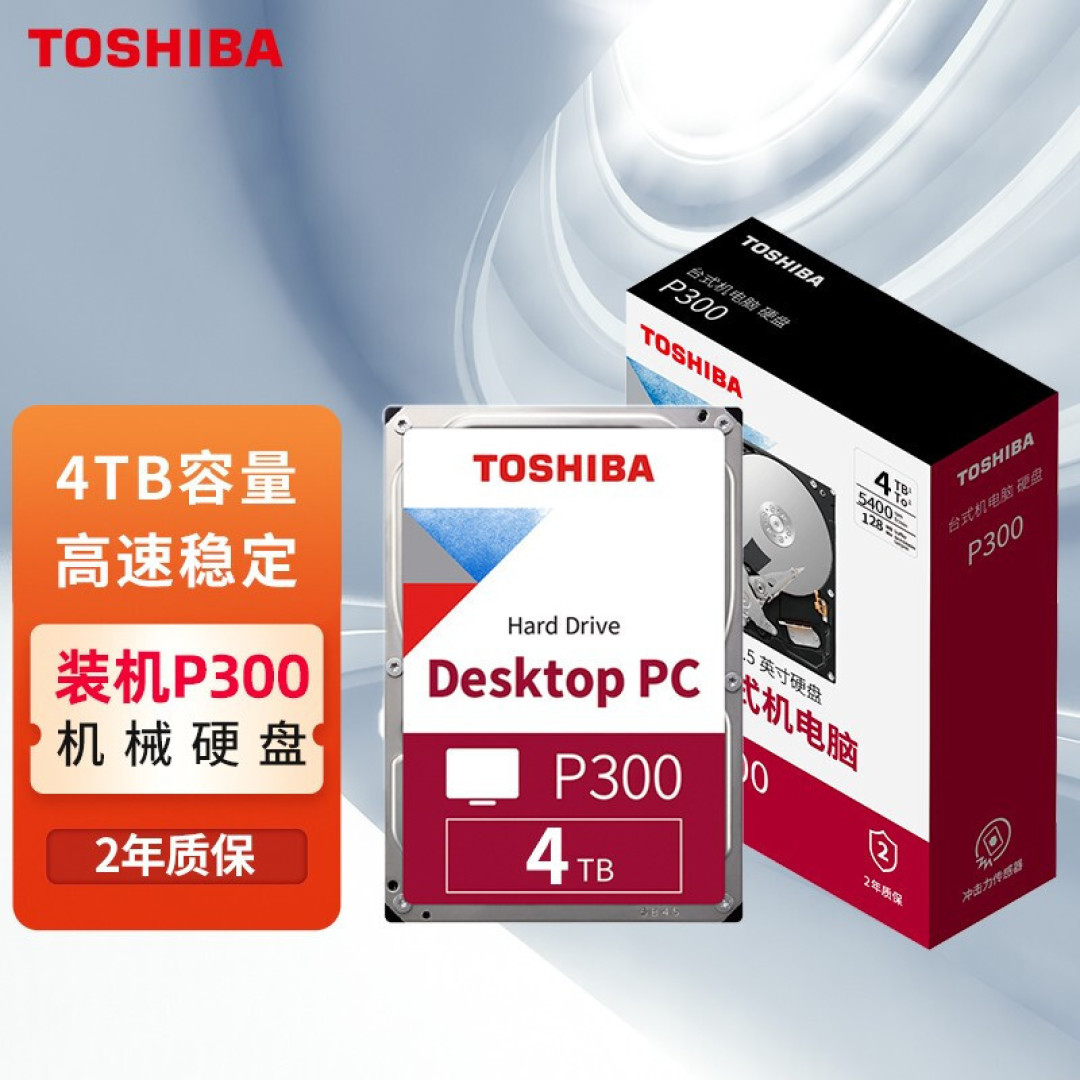

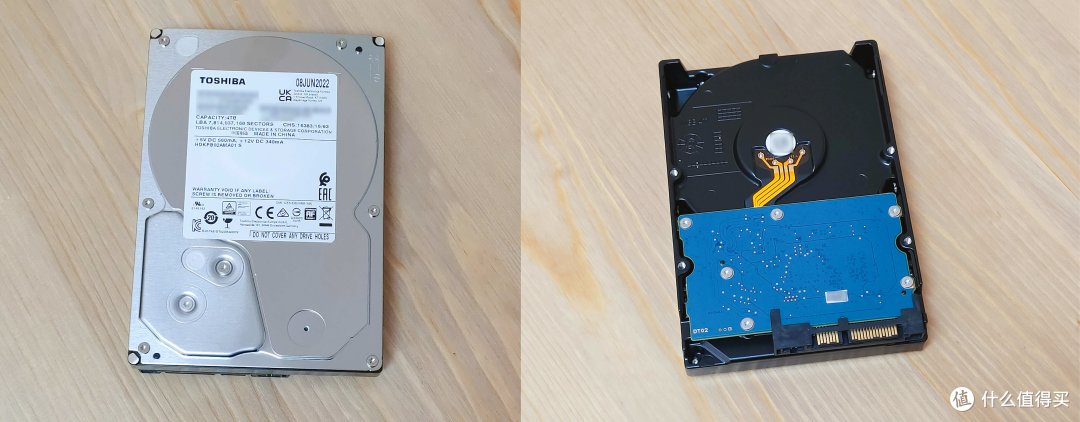

客户自己选的东芝4TB机械盘，对于机械盘来说容量还是够用的。

【蓝戟A770 FLUX】

客户担心买到矿卡，在拼多多入手了蓝戟Arc A770 FLUX特供版，显存容量：8GB。

检查过显卡是全新的没问题。

特供版的外观颜值和我之前给自己买的蓝戟Arc A770 FLUX没有太大区别，特供版也是有三风扇+六热管的规格，延续了FLUX系列的8+4相供电。

特供版也是双8PIN供电，依旧是蓝戟标志性的“三角形”状态指示灯。

作为Intel核心合作伙伴，也是首家推出I卡的蓝戟在国内相当于是一哥的地位了。全金属外壳，拥有呼吸灯及负载监控灯带也算是蓝戟家的特色卖点了。

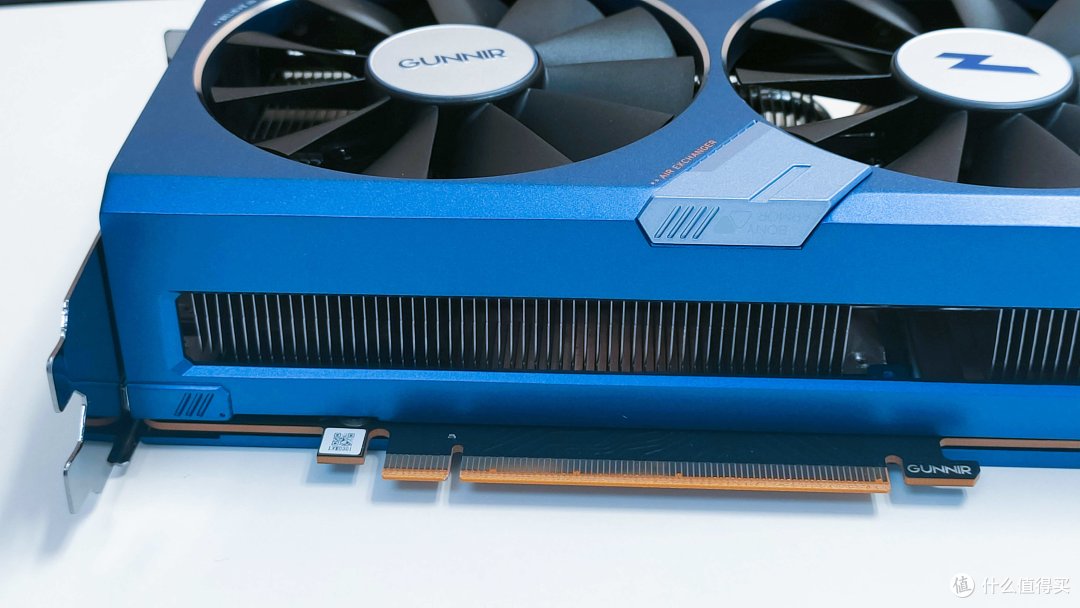

检查过金手指也是新的，后面装机看看。

全金属外壳的质感的确是不错，模具严丝合缝的精密度很高。

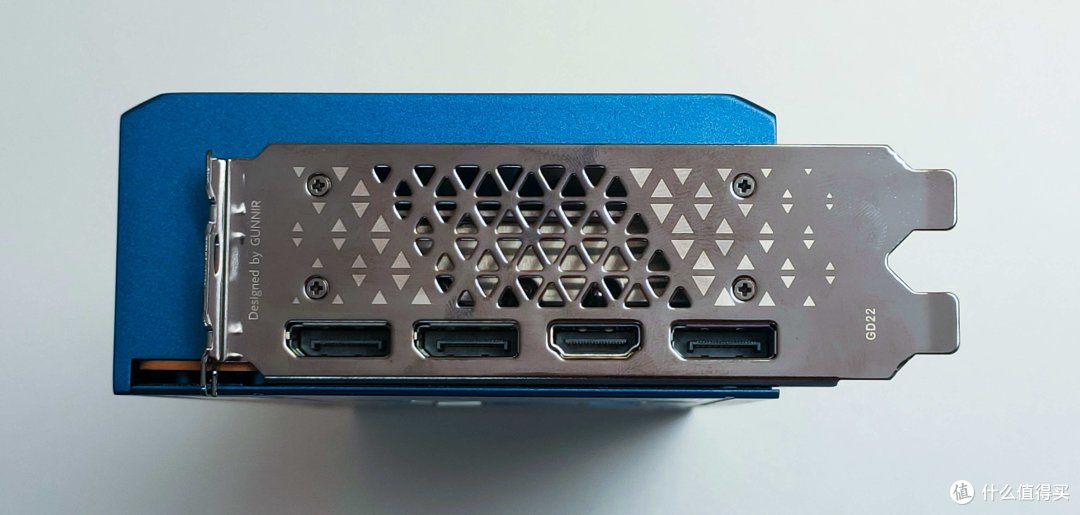

依旧是3个PD输出接口和1个HDMI接口。

趁着装机前把玩了一下显卡的风扇，也算是解压的一种方式了。

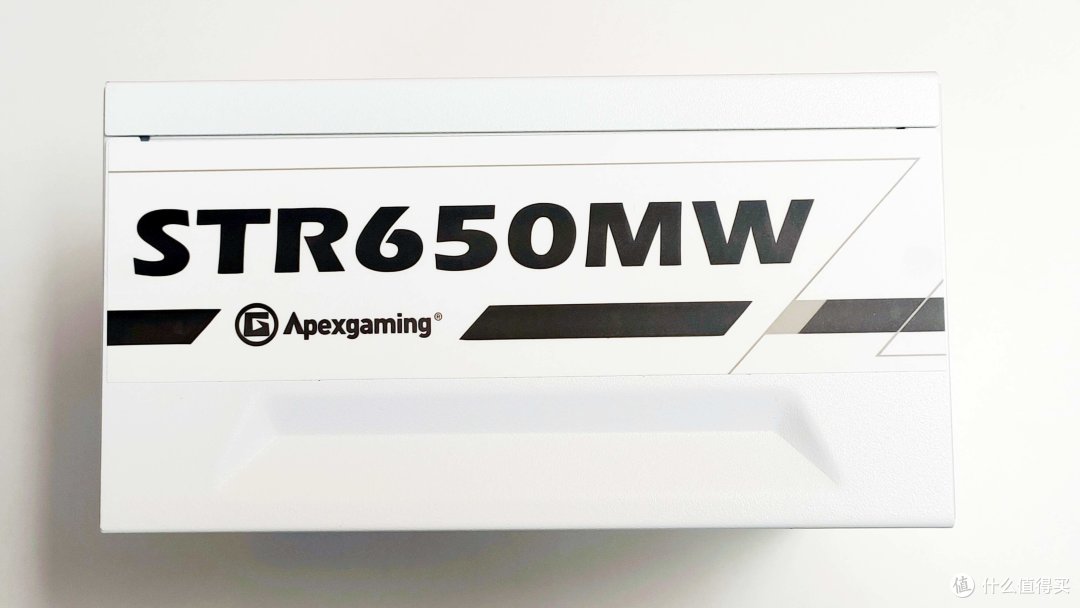

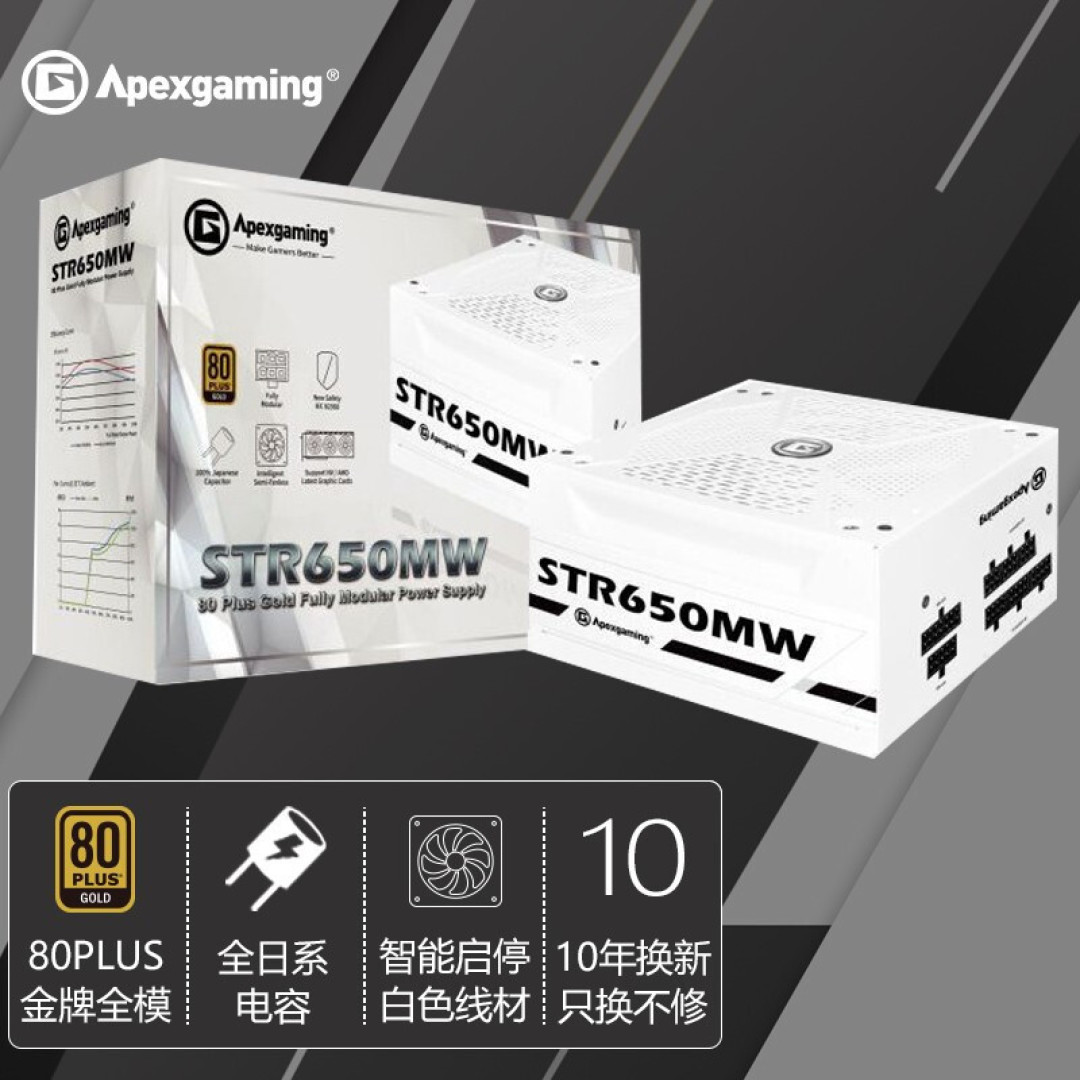

【艾湃电竞STR650MW】

考虑到客户的硬件配置选择了艾湃电竞的650W全模组电源，电源功率带得动i5-13600K+Z790+A770的配置，就算是超频的话都有足够的冗余。

比较少见到电源品牌送保护袋的，里面装的是电源线缆。

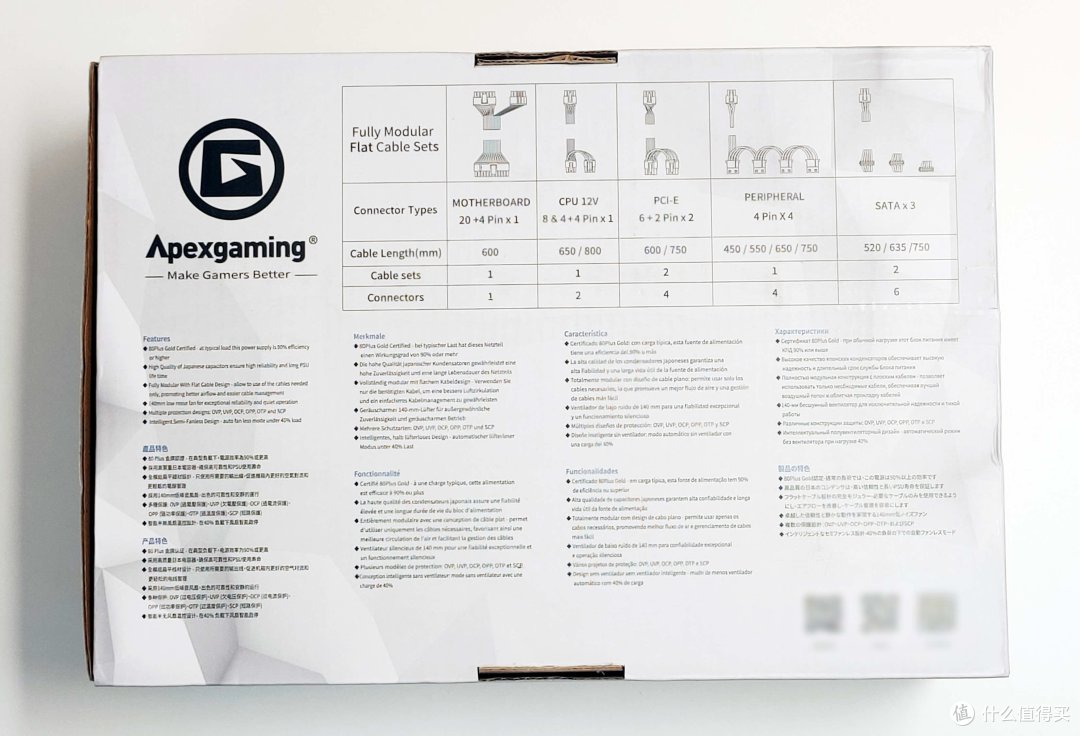

标配的电源线缆还是很齐全的。

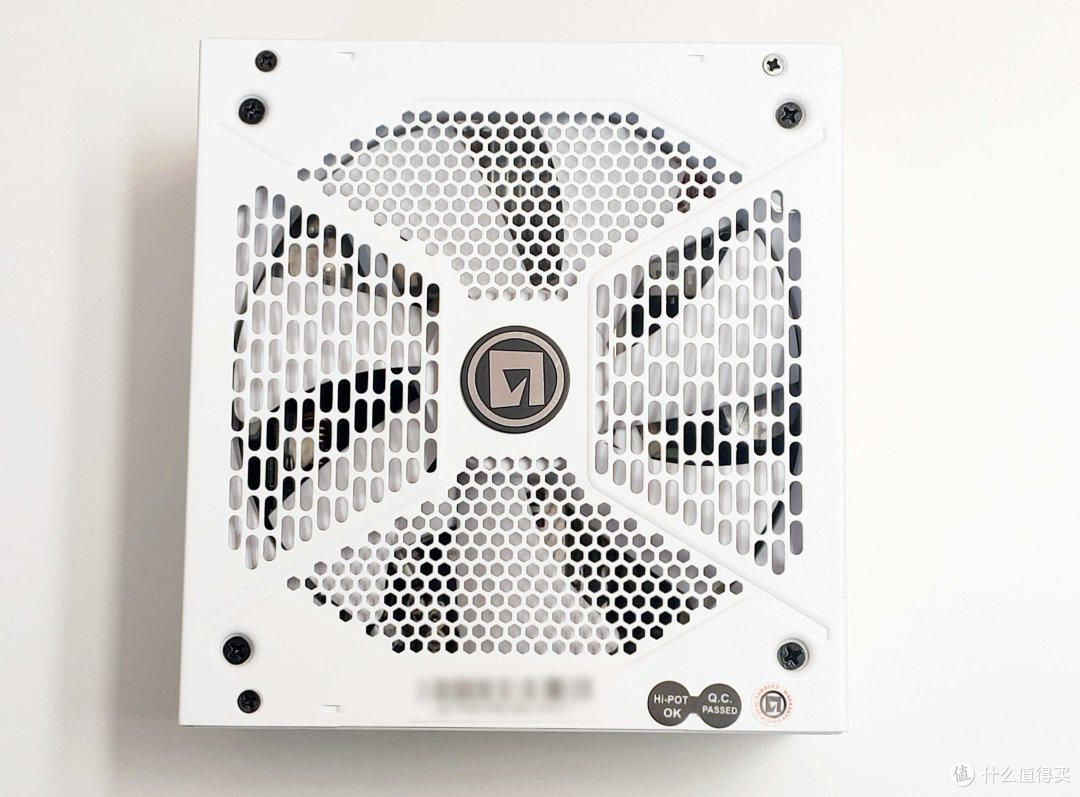

电源采用了全日系电容，通过了80PLus金牌认证。

这个价位较少带有2代智能启停功能的电源。

艾湃电竞电源支持10年换新，官方承诺只换不修。

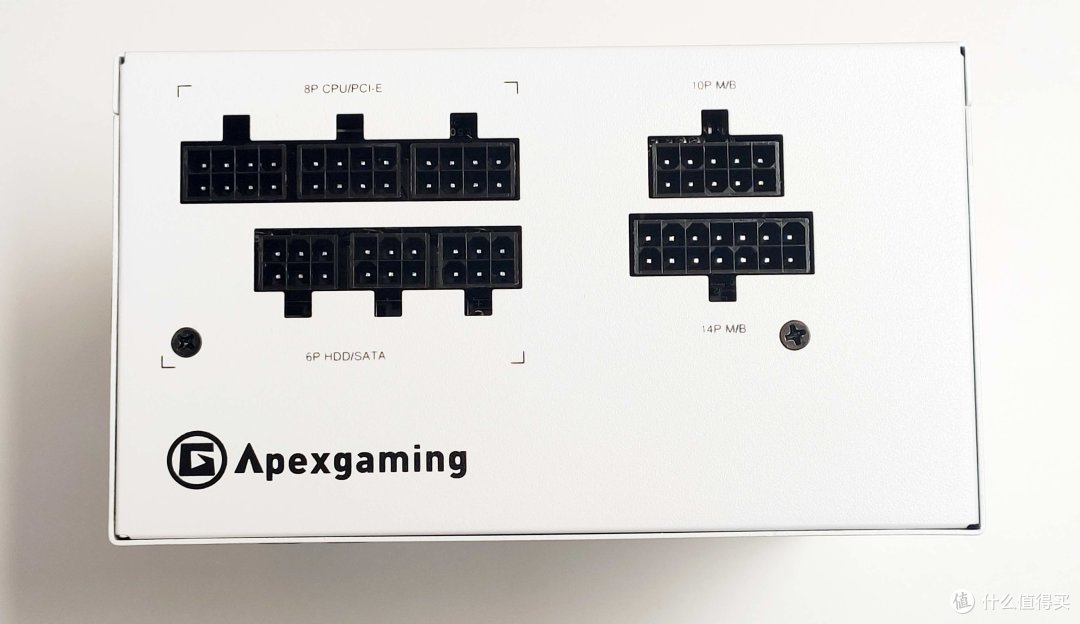

全模组接口，可以按需选择线缆。

电源采用了全电压供电设计，独家定制的3D电路+LLC谐振拓扑+DC to DC稳定电路方案，在减少电力损耗的同时，还能提高稳定的电压输出。

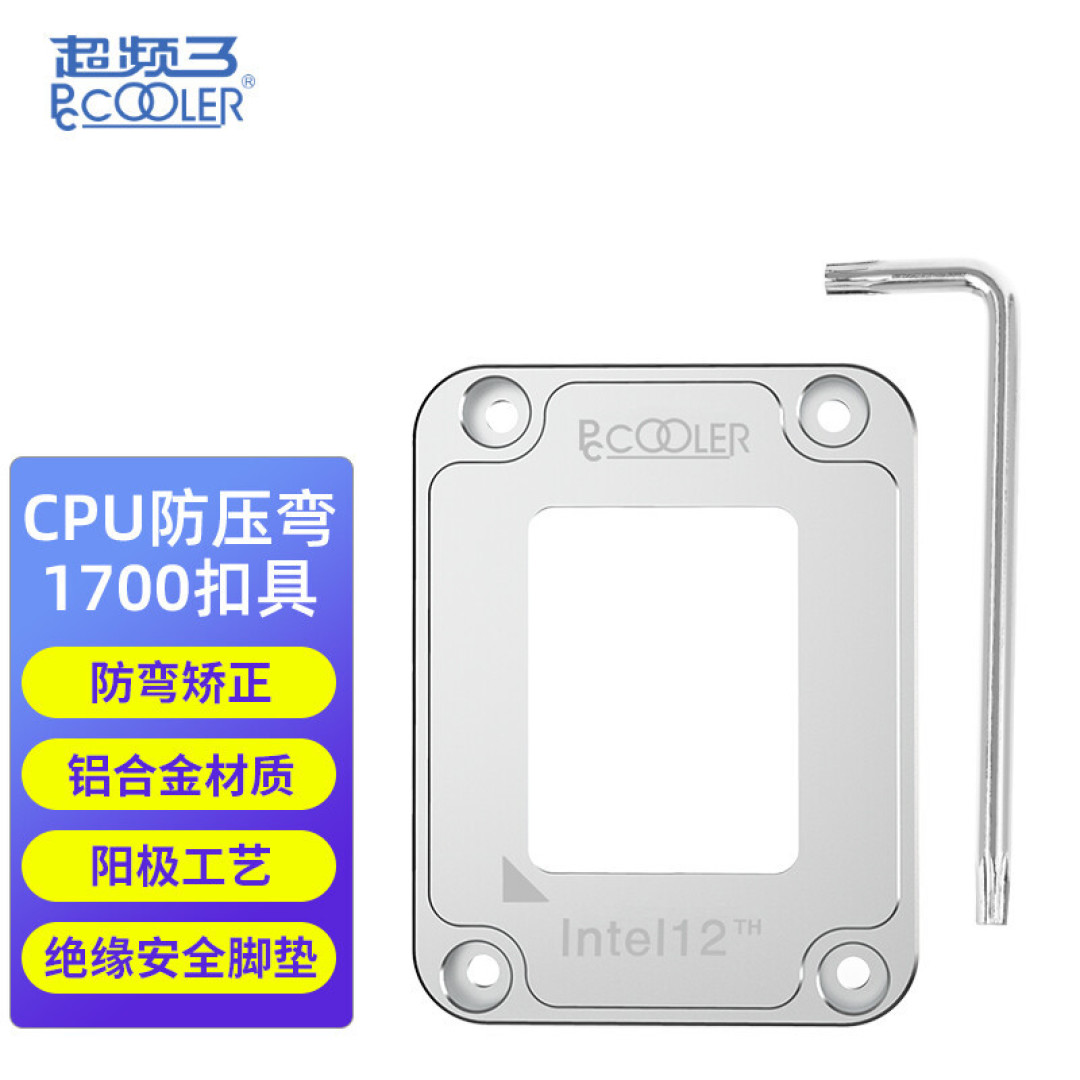

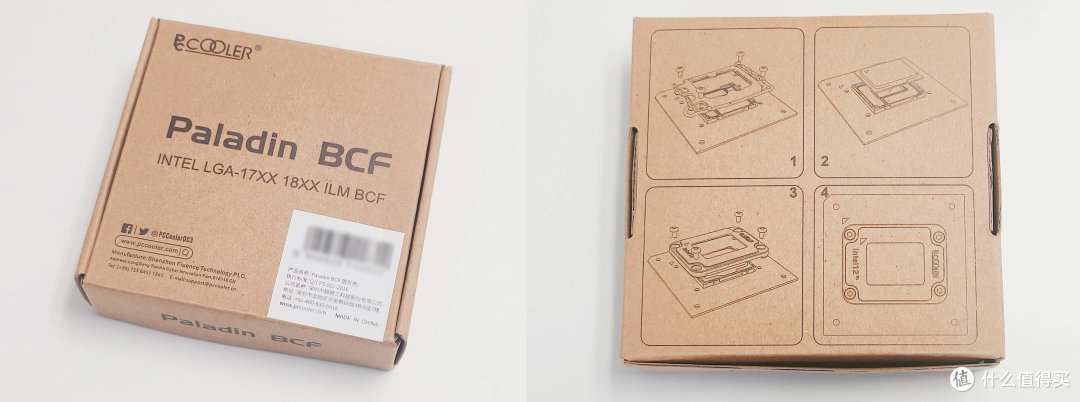

【超频三Paladin BCF LGA1700防弯扣具】

客户担心长时间使用CPU会弯曲，配置里加入了LGA1700处理器防弯扣具的选项，这里选择了超频三的CPU防弯扣具。

【超频三神机IE200机箱和超频三PD360一体式水冷、乔思伯DY-1电源ARGB灯带】

机箱选择了超频三神机IE200（白色款），散热器则是选择了超频三PD360 WH（白色款）的一体式水冷。

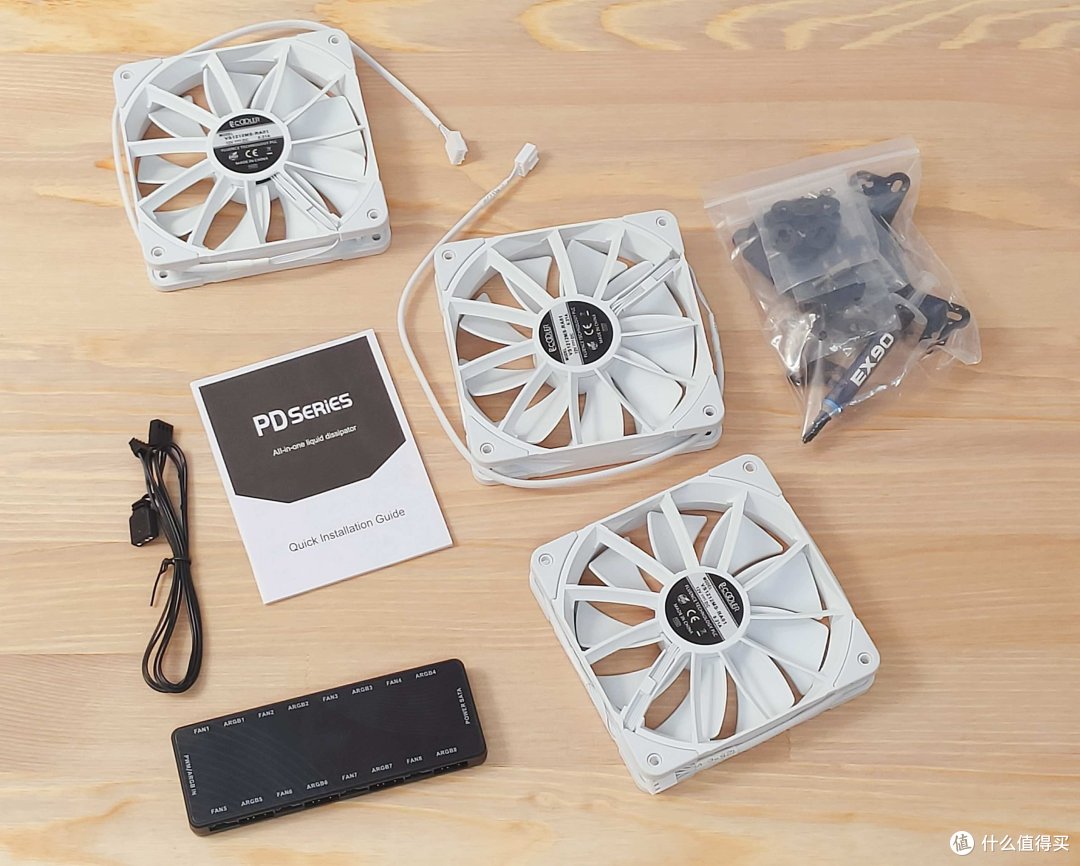

超频三也是专门做散热器的品牌，这次选择了旗舰款水冷散热器的PD360WH（白色款），从包装盒附件里取出来的配件。

安装好了风扇的水冷槽位，这些风扇可是FDB承轴的，降低噪音的同时延长了使用寿命。

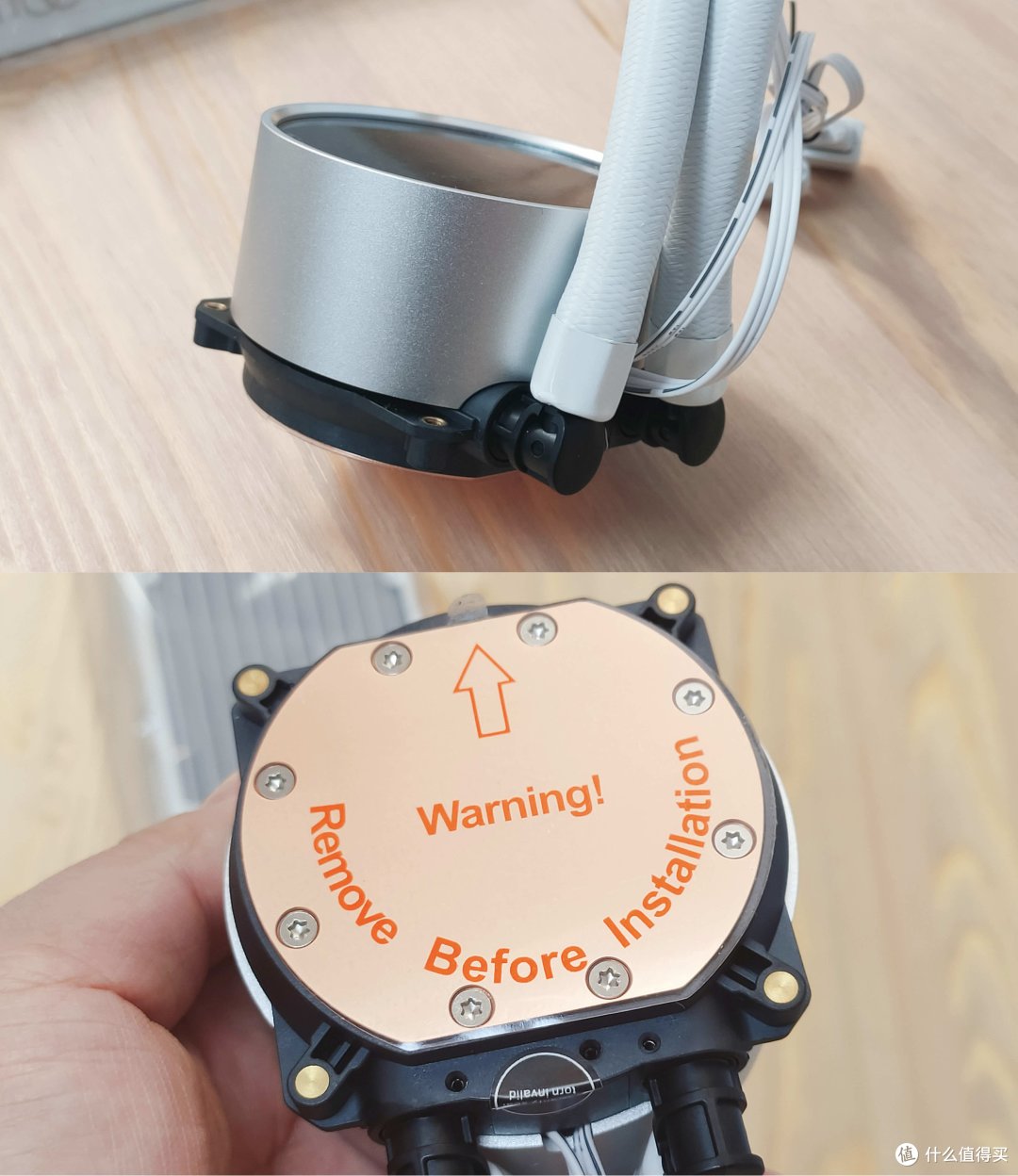

CNC精雕铝制散热器水冷头，带有超微水道铜底。

考虑到客户装机要有点个性化，加入了一个乔思伯的电源24PIN接口外接固定ARGB灯带。

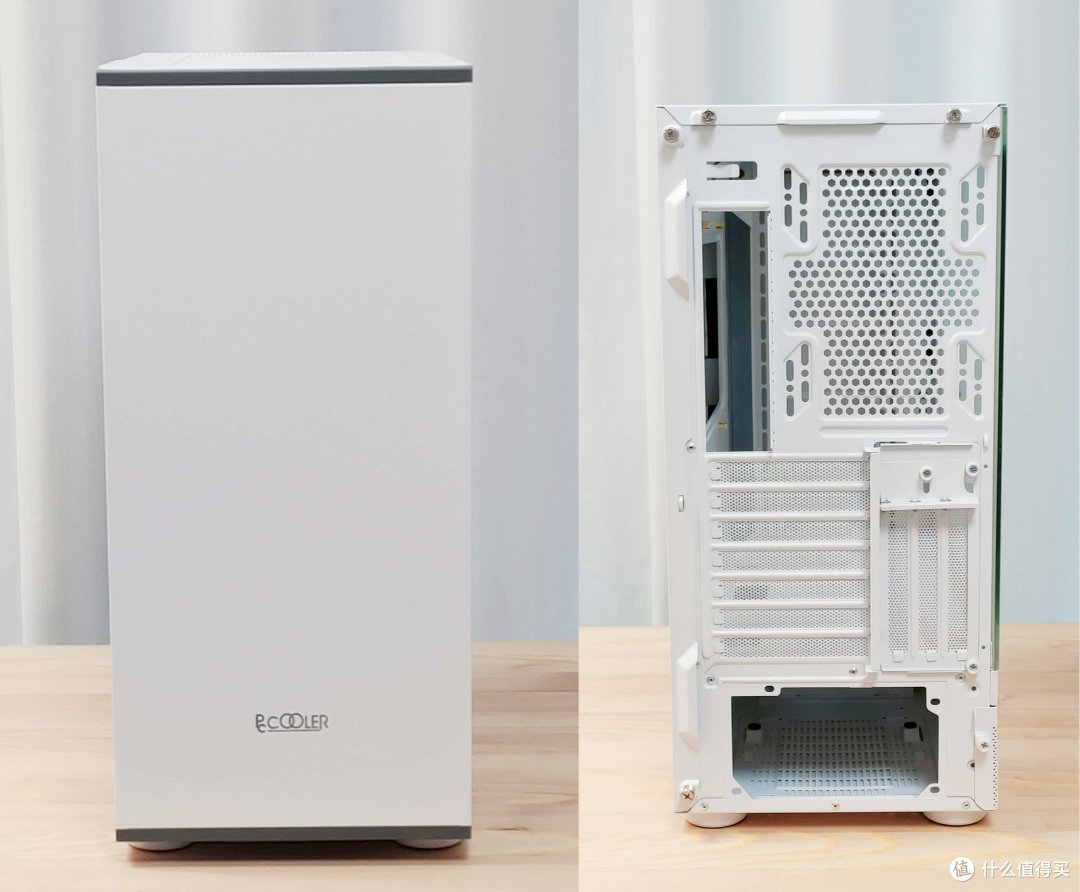

超频三神机IE200机箱，对于ATX板子可以轻松驾驭，而且是采用了下置独立的电源仓的思路，玻璃侧透板下方有可拆卸磁吸网孔舱门设计，可以形成立体循环散热风道。

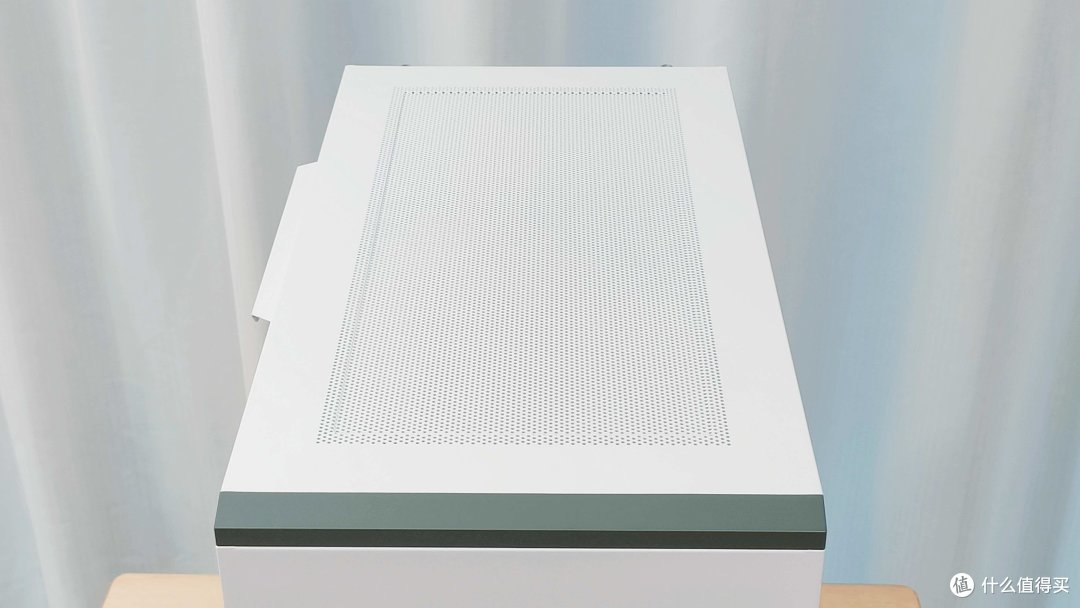

顶部支持360一体式水冷，机箱顶部的防尘顶盖还是采用的可拆卸设计，清洁会更加方便。

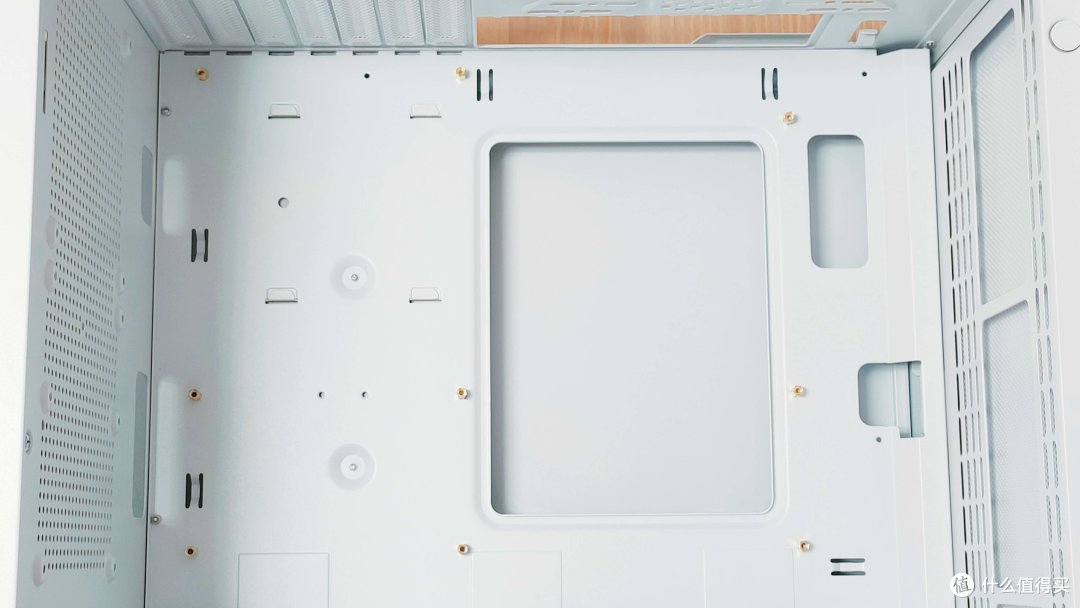

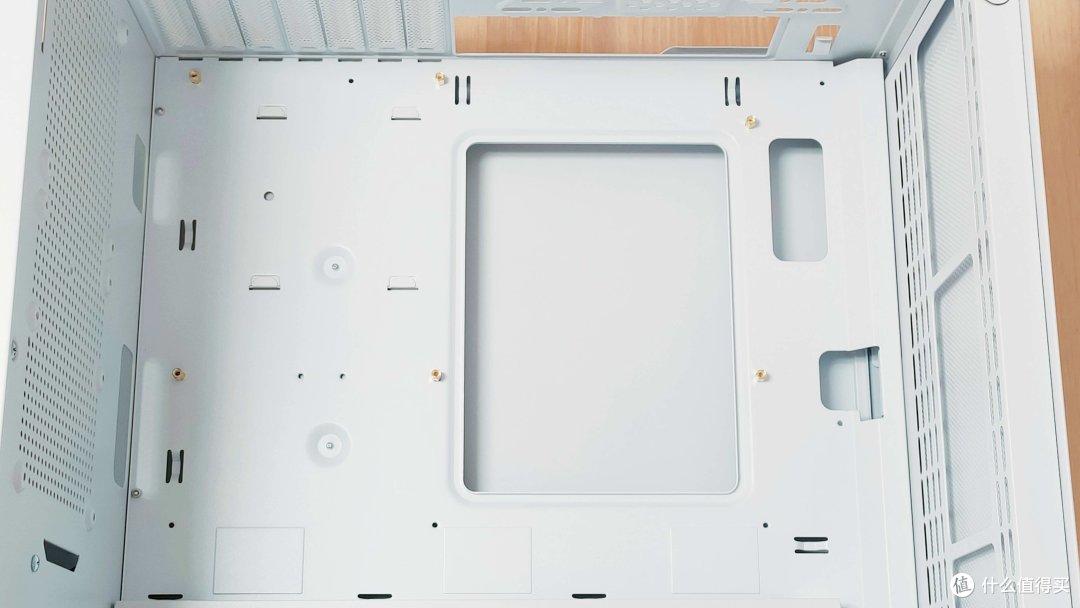

原机型内部仅有6个铜柱，仅适合MATX板子使用，如果需要使用ATX板子则需要再扩展3个铜柱才能使用。

这是已经安装好另外的3个铜柱。

装机过程和展示

i5-13600K处理器，搭配的是雪鹰AERO G主板。

因为客户说不想用原配的CPU扣具，担心长时间久了会因为CPU扣具张力不平衡导致CPU弯曲，但是为了保证主板能售后还是需要留下这套CPU原装扣具。

于是拧下原配的CPU扣具的四颗螺丝就行了，准备换成超频三的防弯扣具。

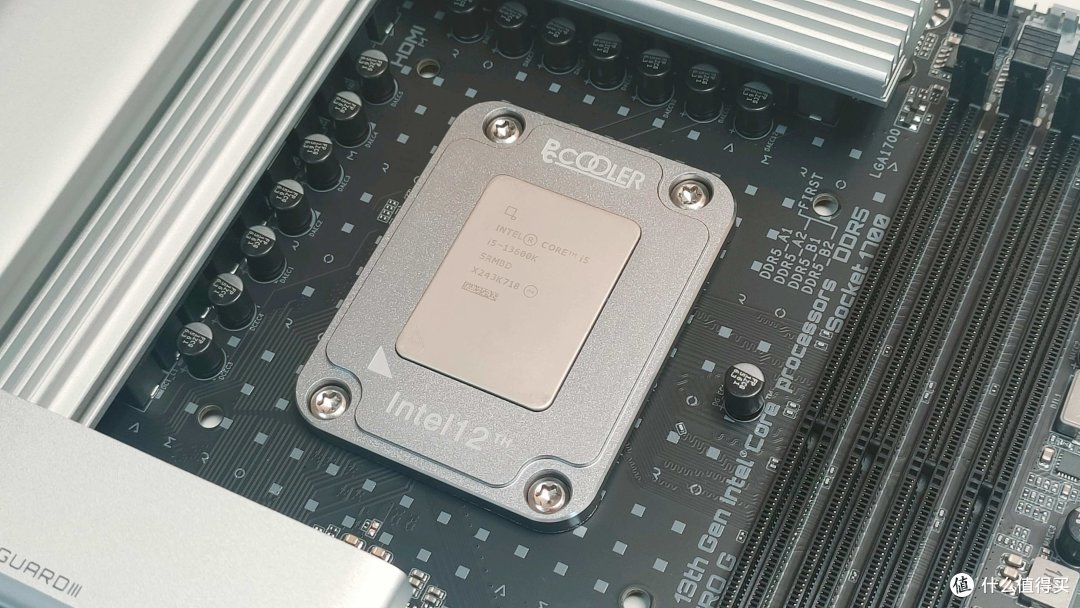

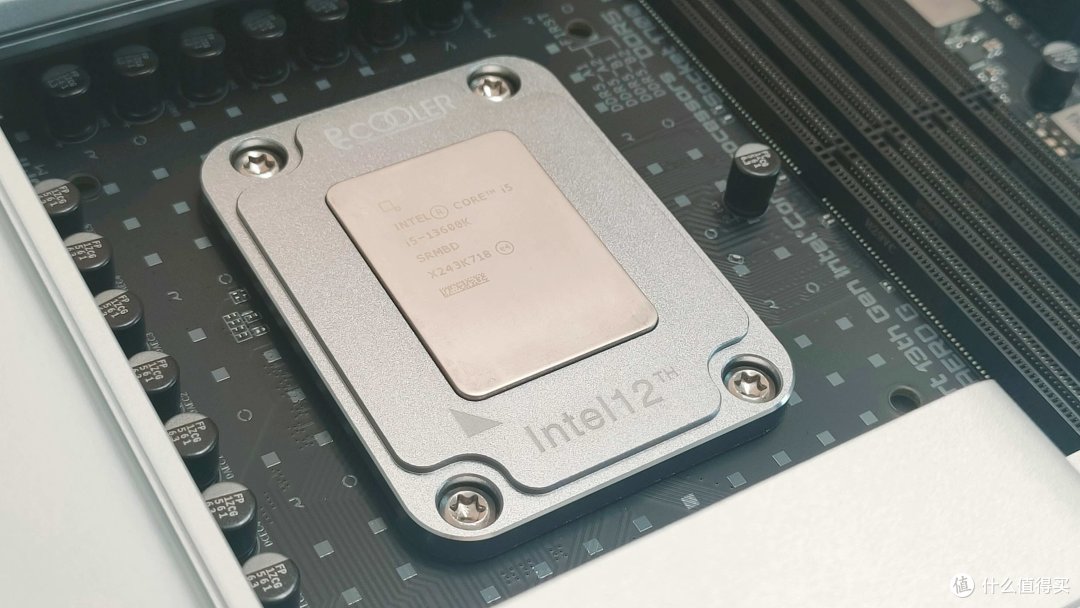

安装过程也很简单，换成超频三的防弯扣具拧上螺丝就行啦。

将主板放置在机箱内部，通过9个铜柱对应的主板螺丝孔，直接拧上螺丝完事。涂抹CPU散热硅脂，是男人就该有王者霸气，所以涂了个“王”。

一体式水冷也是选择了在机箱上方安置，所以通过12颗螺丝来固定。

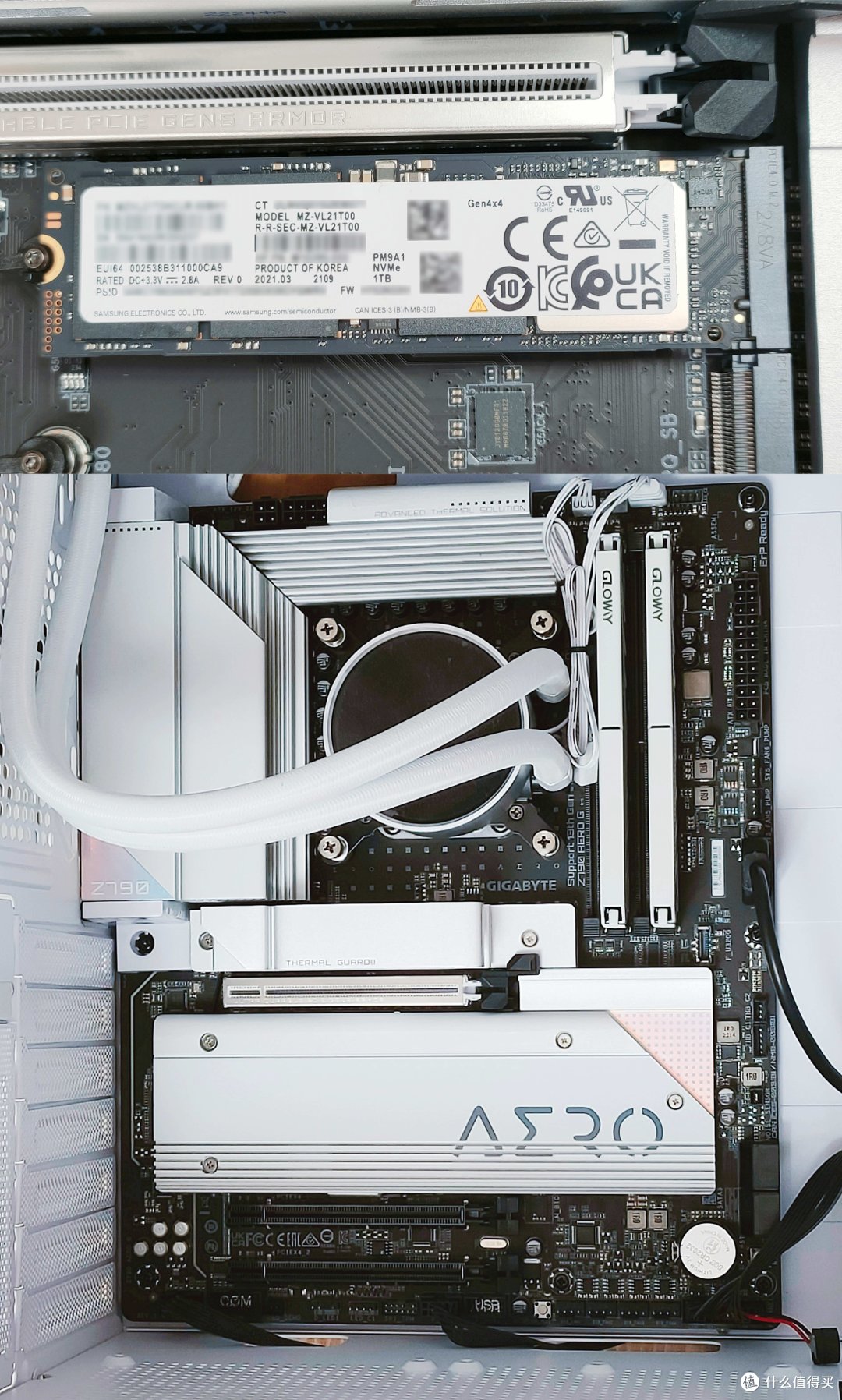

这次三星PM9A1没有选择放在GEN5（PCIe 5.0）M.2插槽上，是为了后期加SSD方便。默认放在了走CPU通道的第二个GEN4（PCIe 4.0）M.2插槽上。

花了一些时间，经过一番装机后已经全部搞定。超频三神机IE200机箱背部有理线夹，但是走线的确是不太美观。已经尽力了，艾湃电竞的电源线缆材质偏硬，而且对应的理线夹已经没有多余的空间走线了，反正盖上背板啥都看不到了。

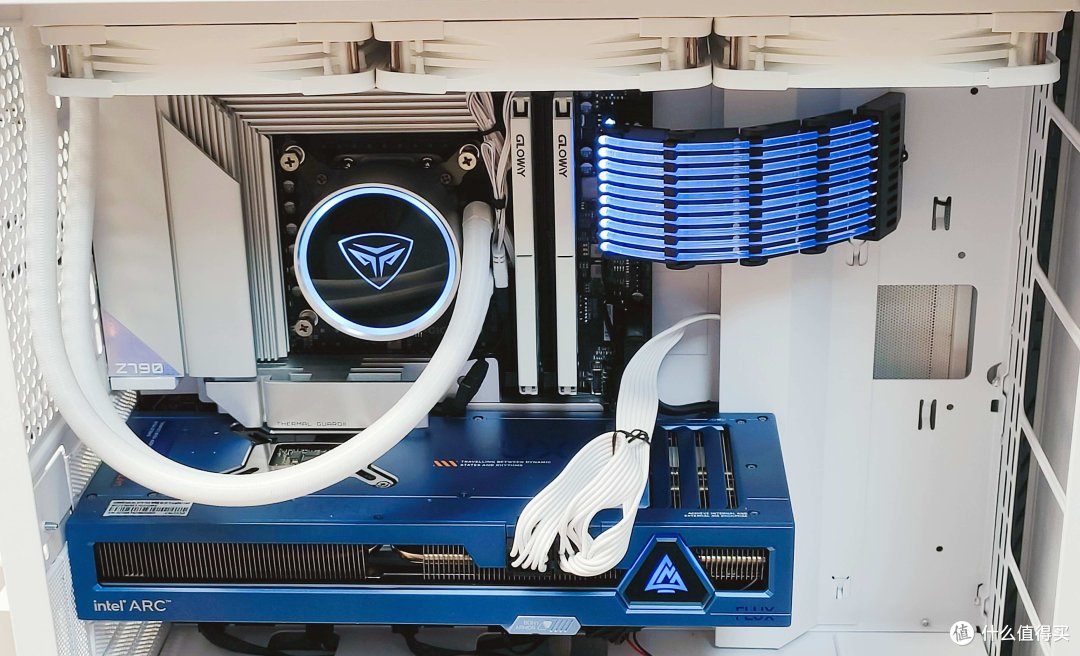

这个是开机后的状态，默认灯效就是CPU、电源线、显卡有灯光，客户更喜欢纯白风就默认用白色的灯光效果。

雪鹰AERO G主板标配有Wi-Fi天线磁吸底座，正好可以吸附在机箱顶部。对于设计师的工作地点不方便用网线来说，Wi-Fi无线网络会是更好的选择。

这个灯效我觉得不会太过于光污染，也算是画龙点睛吧。

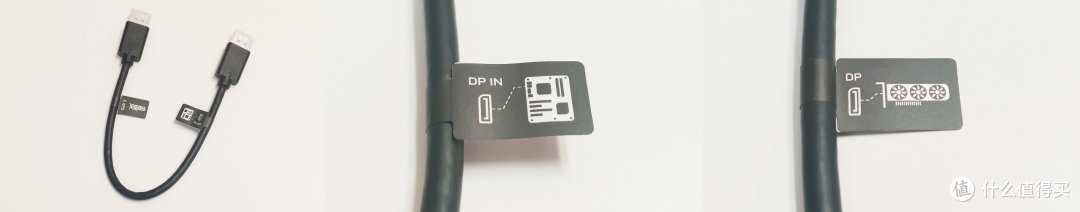

之前那个主板标配的那根DP线，一头接入显卡DP OUT，另一头接入主板DP IN。

为啥会出现这么奇怪的设定，那是因为有USB-C（DP）输出的需要，这个就是VisionLINK，通过一根USB-C搞定数据传输、视频信号和充电功能。

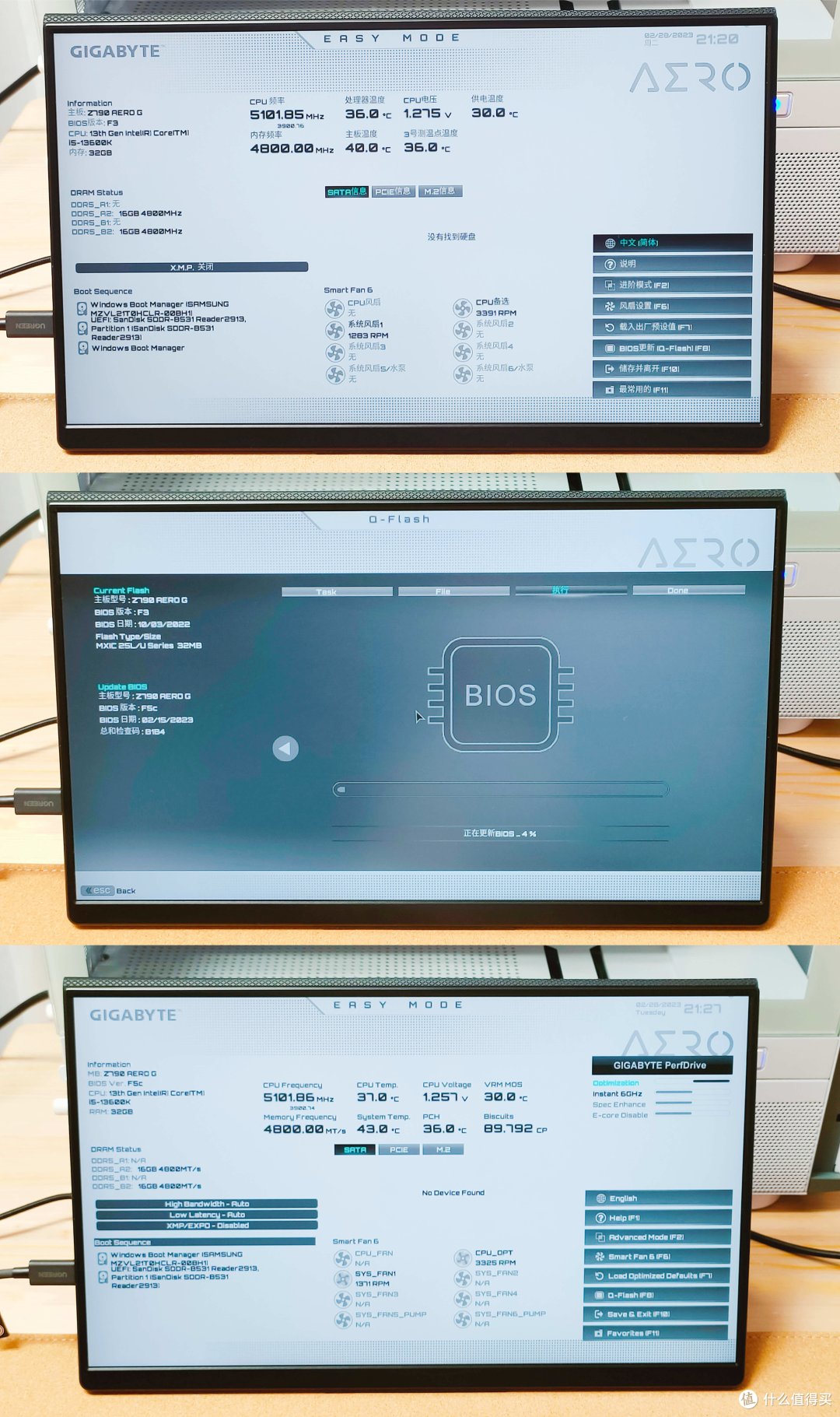

因为我没有手绘板，就找了个支持USB-C输入的便携屏来做测试。要知道之前便携屏都是要通过mini-HDMI（视频输入）接口和USB-C（供电）接口，现在只需要一个USB-C（全功能）接口就搞定了。而且技嘉刷BIOS也是十分简单，直接官网下载对应主板的BIOS文件到U盘里即可，在BIOS下直接通过Q-FLASH刷也是很方便的。

实测可以通过雪鹰AERO G主板的USB-C（DP）口输出视频信号，我外接的USB-C便携屏也能正常使用。

总结

这台主机装机难度不算高，毕竟不是做分体式水冷，一体式冷排的装机在上手难度上也不会太复杂。唯一需要注意的就是装机顺序，通常都是先在主板上安装CPU、内存、SSD，其次就是安装CPU的防弯扣具，再就是水冷的CPU扣具支架。然后就是在机箱里安装一体式水冷的冷排，再将主板用螺丝在机箱内锁紧，接着就可以将水冷头上螺丝固定在主板的水冷CPU扣具上。可以将显卡安装到机型挡板位置，并检查是否在主板上装好，最后就是在机箱里安装电源，并将CPU、显卡、主板的电源线都接好。最后就是将主板上的前置机箱跳线、USB接口跳线、Audio跳线都接好，并对机箱内部的线材整理好，可以用扎带或者魔术贴固定并理线。
