我在京东拆家..家电的日子,坏了的哈曼卡顿琉璃3不要扔,这样拆开搞一搞就好了……好像还差一点点
大家好,我是一个被it行业耽误了的好厨子,平时我的爱好除了做菜就是拆东西,这里给大家分享下我在京东店上班时拆解的一些东西的心得!喜欢做菜的朋友也可以点我的头像去我的文章区查看学习交流我的做菜心得,做菜!我很行的!
最近客户拿了个哈曼卡顿的琉璃3音箱过来,说没有高音了,我一查,已经过保了,再一试,能正常开机,能连蓝牙,接音频线播放都没问题,就是高音喇叭不响,于是和客户商量了一下,给她发长沙售后付费维修,维修费在500以内就给她修!修不好就不要了!
就这款售价近2000元的蓝牙音箱,颜值党的最佳选择,低音那是杠杠的。
客户走了后,我琢磨着这款琉璃3有6个小喇叭,负责中高音,不可能同时都不响,很可能是连接功放板的线路出问题了,于是上网搜了下这款音箱的拆解方法,决定自己动手先试试看,实在自己搞不定再给发售后,可问题又来了,万一我给修好了,我和客户说是修好了还是没修好呢
一,准备拆机工具
这里音箱拆解只需要一把稍微长点的螺丝刀,十字口的就可以了,小一点的也可以,下面这种虽然我种草很久了,但是一直没下手,主要还是一般拆电脑类产品用不上
还是用这种普通的就可以了

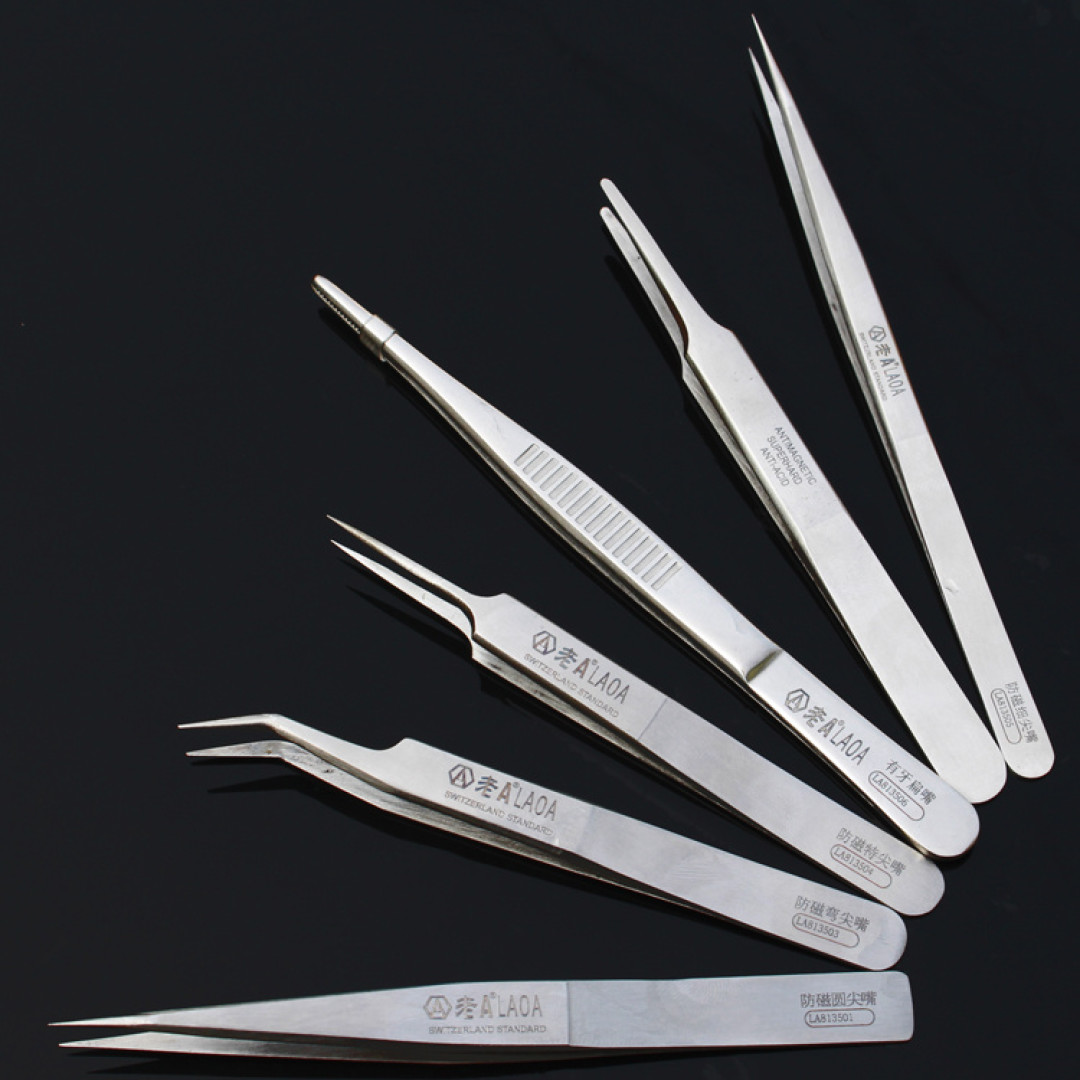

如果你还要拆功放板的话,最好准备这种长嘴尖头弯头镊子,不然后面遇到的那个高音单元连接插头非常不好搞!请原谅我用“搞”这个词!
二,开始拆解
接上电源,能正常开机,但是开机时候的那个声音就只有闷闷的嗡嗡声!
琉璃3终于去掉了那个蟑螂苍蝇收集洞口
音频输入接口在电源线边上,试过了接音频线也是只有低音

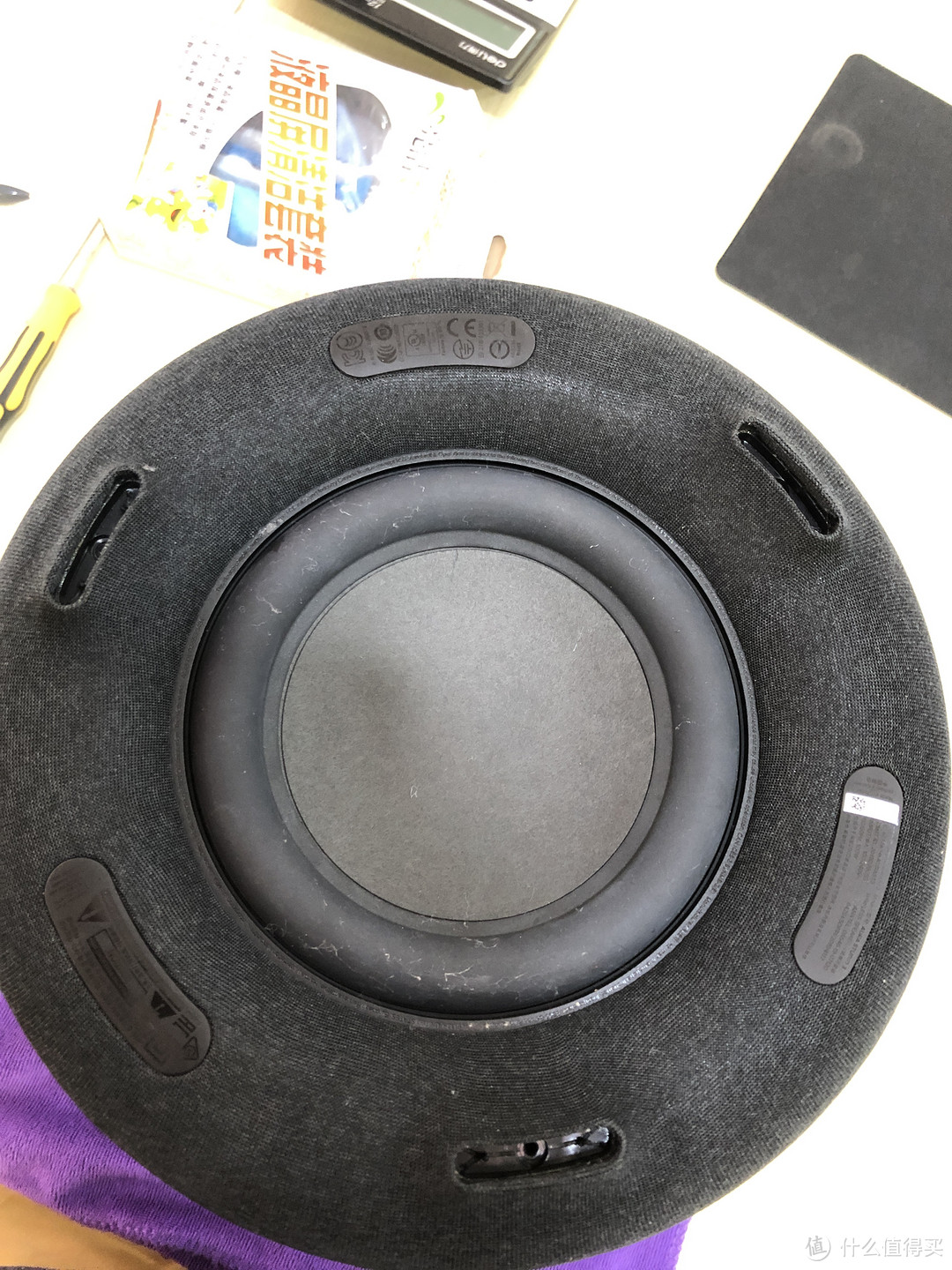

开始大卸八块,先把音箱翻过来,可以看到低音喇叭的振膜
这三个脚垫很容易扣的,直接用手就可以抠出来,里面是用双面胶粘的
脚垫扣出来后就露出了里面的螺丝孔

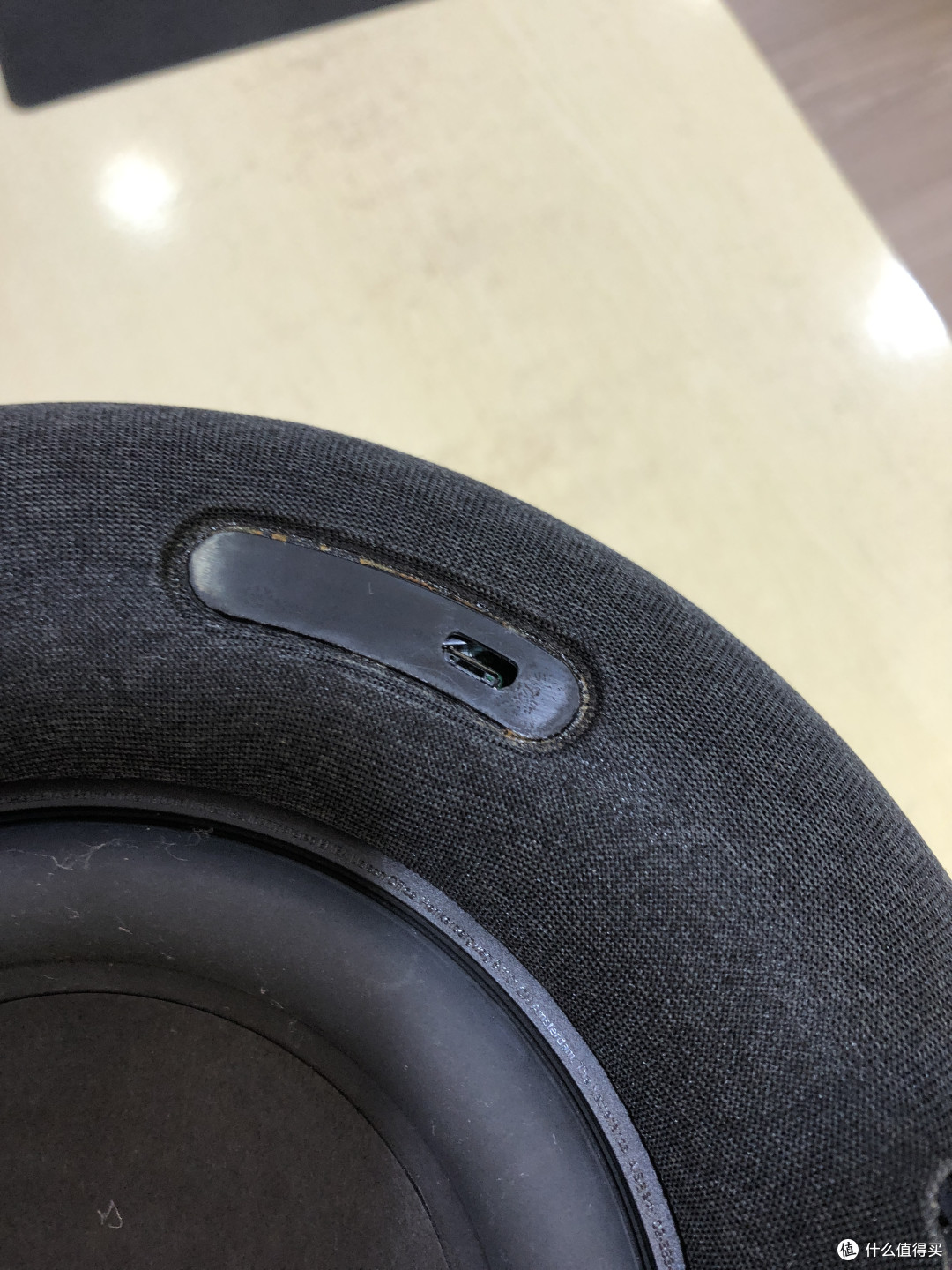

这块胶不用扣,里面藏着usb接口
我这里扣开给大家看看,就是个可能用来工程调试或者升级固件的micro-usb接口,和整个音箱的拆解无关
取出三个脚垫里的螺丝之后,接下来就是大力出奇迹的时刻,把音箱横放到腿上,一个手扶稳亚克力箱体部分,另一个手扣住布纹和黑色箱体接口处往下掰,掰开一跳缝就换一边掰,直到把这个布罩取下

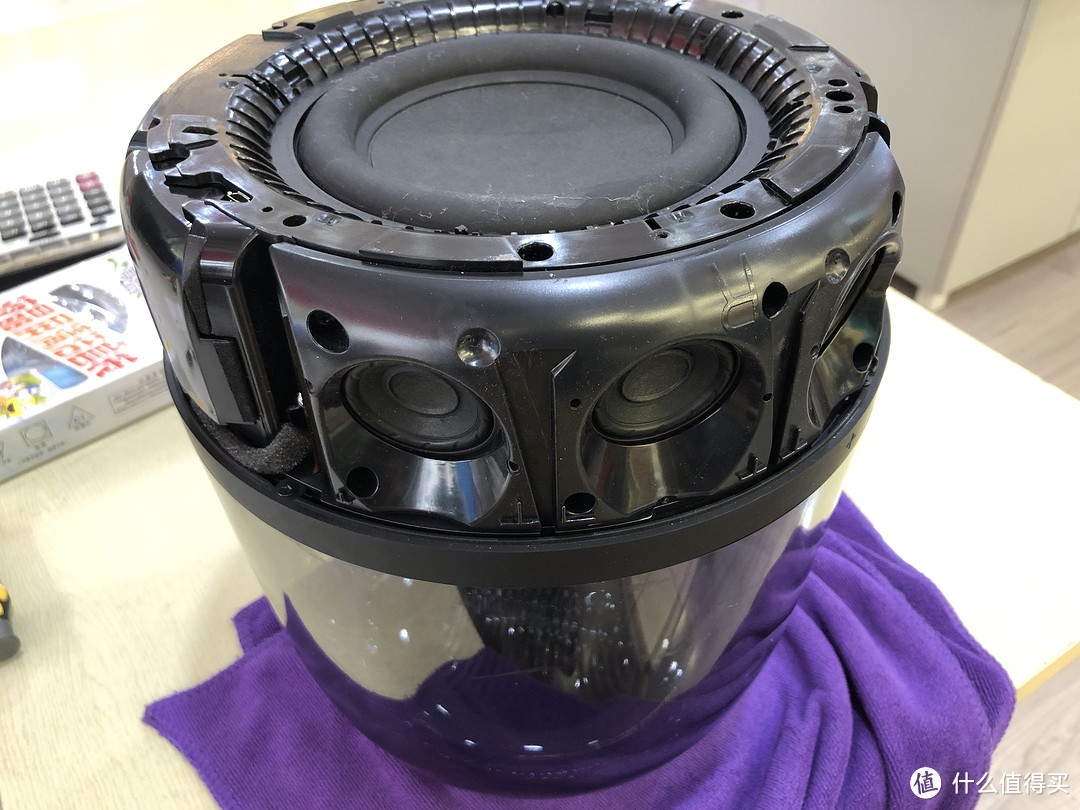

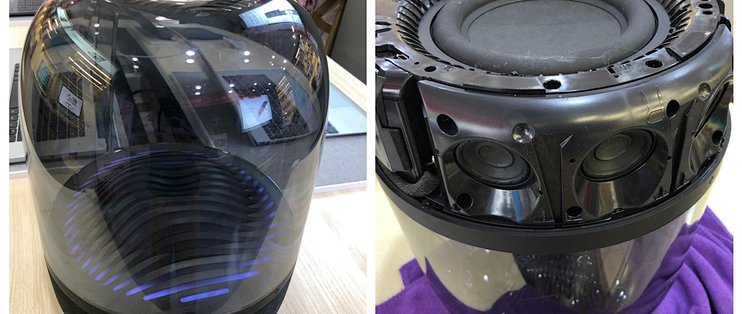

这就是去掉布罩的样子,看起来上面螺丝孔很多,实际螺丝…的确很多,记得找个没有灰尘的毛巾或者软布垫在桌子上,把音箱反过来放上面,这样就不会划伤娇贵的亚克力箱体
先不要急着看见螺丝孔就捅,先看仔细,一共有哪些地方有螺丝,一共几个,记好,不要等下装回去的时候螺丝多出来了

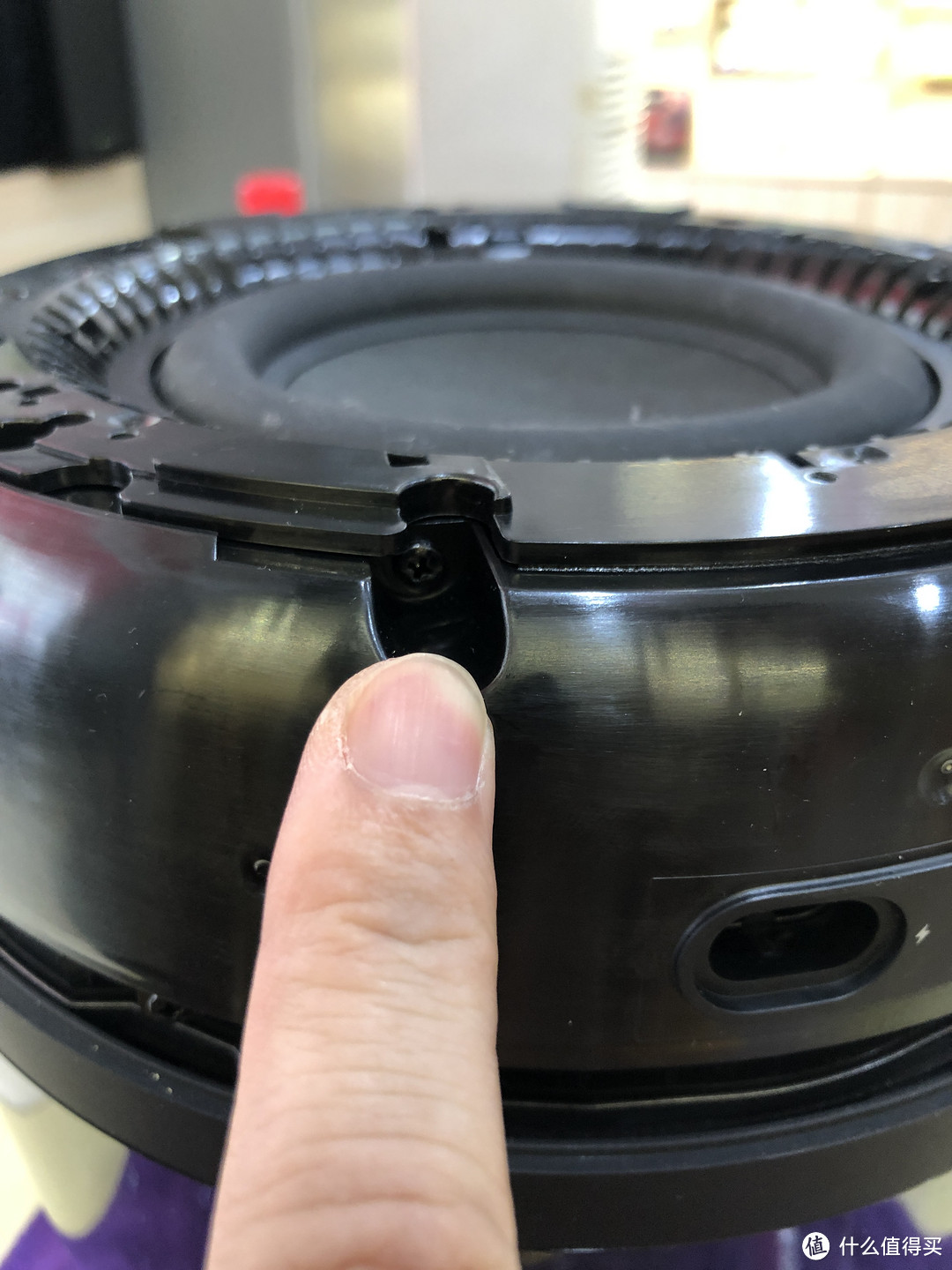

先把侧面的螺丝拧出来,这是顶部的侧面螺丝
这是靠下部的侧面螺丝
再来拆顶部的螺丝,一共是5个大孔,还有隐藏在电路板上的螺丝
侧面两个螺丝拆开后,就可以把这个盖住主板的侧盖取出来,因为,要取出低音单元的话,这个主板上还有两个螺丝要起开
看到主板上露出来的这个螺丝了吗,拆它!
再来拆低音单元周围的那几颗螺丝
就是这一圈螺丝孔里的
顶部所有的螺丝拆除后,把连接主板的这个排线拔出
不要急着把低音单元模块拆除,将音箱放稳,将低音单元模块稍微抬起,你从侧下方看进去,会看到一根排线,链接着音箱的亚克力那半部,把它拔出来(靠低音部)
这下可以把整个低音模块拿开了
这下整个发声单元模块部分就拆除了
拆到这一步基本已经大功告成了,因为是整个的高音部分没有声音,我检查了一下(用万用表)高音单元的连接线部分是正常的后,确定了还是这个功放板负责高音的功放芯片出了问题,找长沙的售后给发了块功放板(300元!)装上去后,结果就正常发声了。如果大家还要拆这个功放板,需要注意的是,功放板和电源板之间是靠几根铜线柱插口连接,而且高音在你拆除功放板的时候会把高音单元连接线拔出来,这样装回去的时候就要记得给接回去,那个高音单元线插头非常短,我是找了个弯头镊子给套回去的!
两层主板的连接插头部位都在这一侧
要把这个排插,还有下面那个高音连接线插头拔了,这个功放板才可以取出来,看仔细了!
总结
最后音箱修好了,还是给客户打了电话,含泪收了客户500元的维修费。这次对这款音箱的拆解虽然没能一次解决问题,也没省到钱(其实还是省了物流和售后那边的手工费,我问了,寄到他们那边给换的话收费450元)但是从中了解了这款音箱的设计和做工,锻炼了自己的拆家…电技能,收获还是蛮多的。但是不建议没有基本维修常识和手残党自己拆解,除非你打算不要了或者拆人家不要的,总而言之,数码拆解,只要本着胆大心细,格物致知的心态还是可以从中学习到不少知识的!
