刷步数神器手动升级
孩子电话手表有个什么积分的活动,需要凑步数来获取,无奈作业多,写作业磨叽,没多少时间锻炼,那就用高科技来凑吧…
一开始纯手工做了一个,用玩具车的马达,没有合适的减速齿轮,只能用5号电池,噪音太大,也挺费电的,用了几天马马虎虎。闲来无事去多多一看,刷步数神器那么多种,有前后摇摆的,有左右摇摆的,有充电的,有带液晶屏的,有定时的。思来想去,用信用卡的5元优惠券,花了4块多,买了一个乞丐版,前后摇摆插电版。
手工制作,丐中丐版
多多乞丐版
乞丐版能用,但不大好用。底座很轻,装上手机还可以,手环的话就差点事,摆起来底座也跟着摇摆,不垫纸的话前面两个垫脚和后面的一对交替起落,动静不小。垫上纸的话好一些,但也是晃动。
前后移动

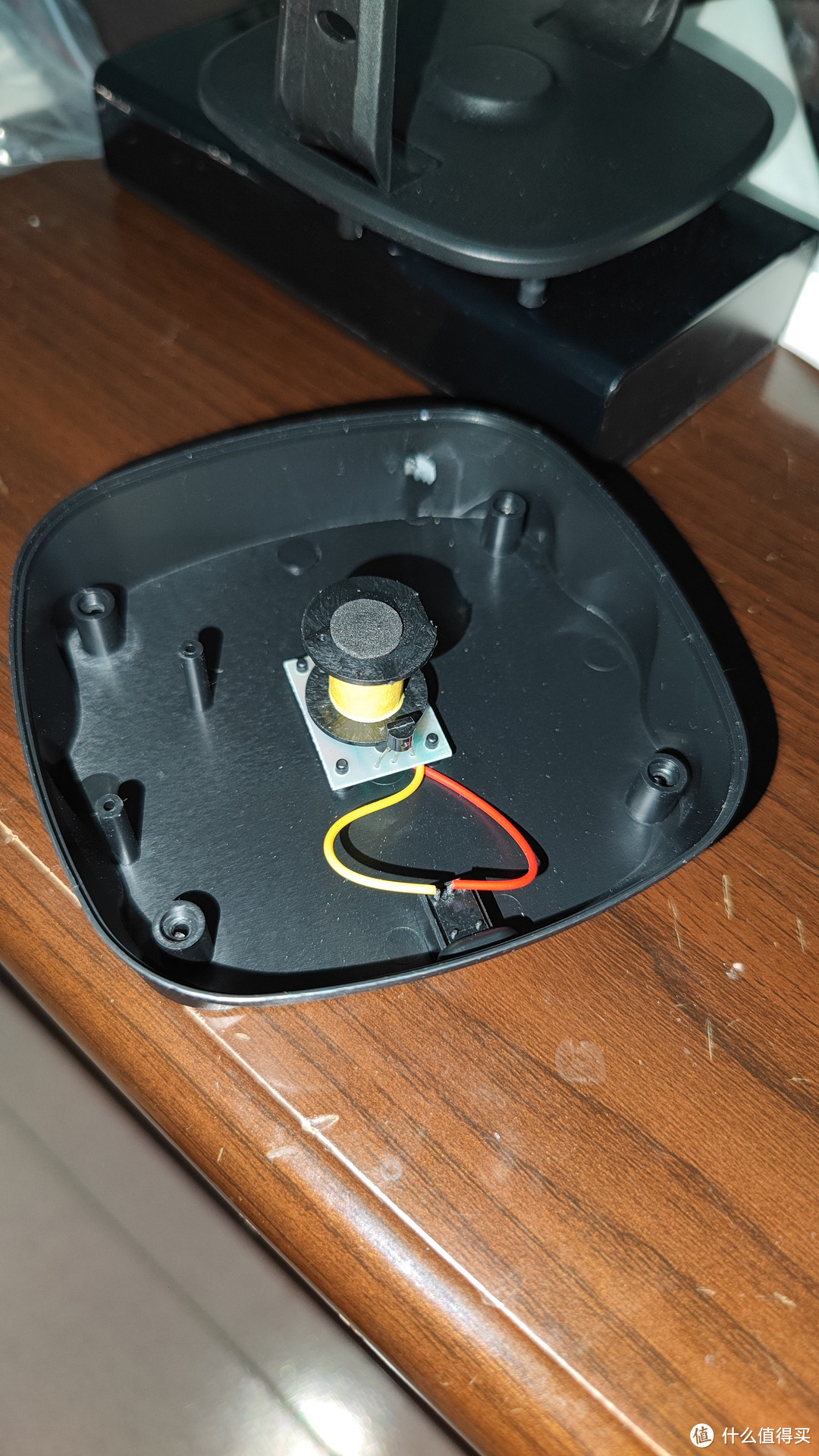

晚上闲来无事,拆开研究了下,好简单的电路,设计者真是聪明!就一个电磁铁再加一个三极管。电路咱也不是很懂,大概原理就是电磁铁有个中间抽头,也就是相当于是2组线圈。摆动部分底部的磁铁经过电磁铁线圈时产生电流,使三极管导通,从而使另一组线圈得电产生磁力推动或者吸引摆动部分底部的磁铁,然后三极管断开,线圈失电。当摆动部分再经过线圈时又导通三极管,如此反复。
看里面空间还很大,如果加上两节电池,既可以做成充电版,又可以加大底座重量。
用18650电池试了下,使用没有问题,那就简单了,连升压电路都省了。

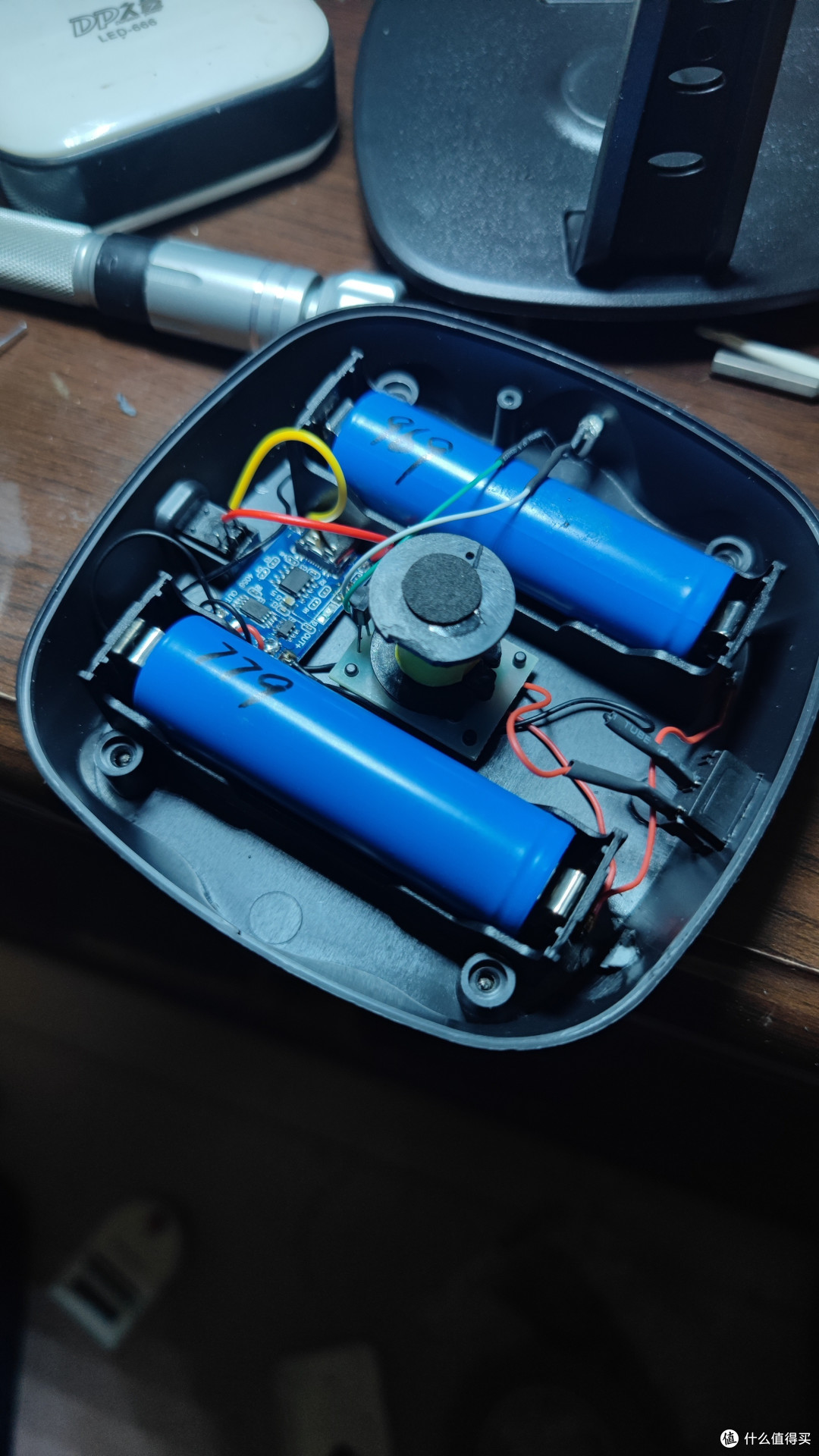

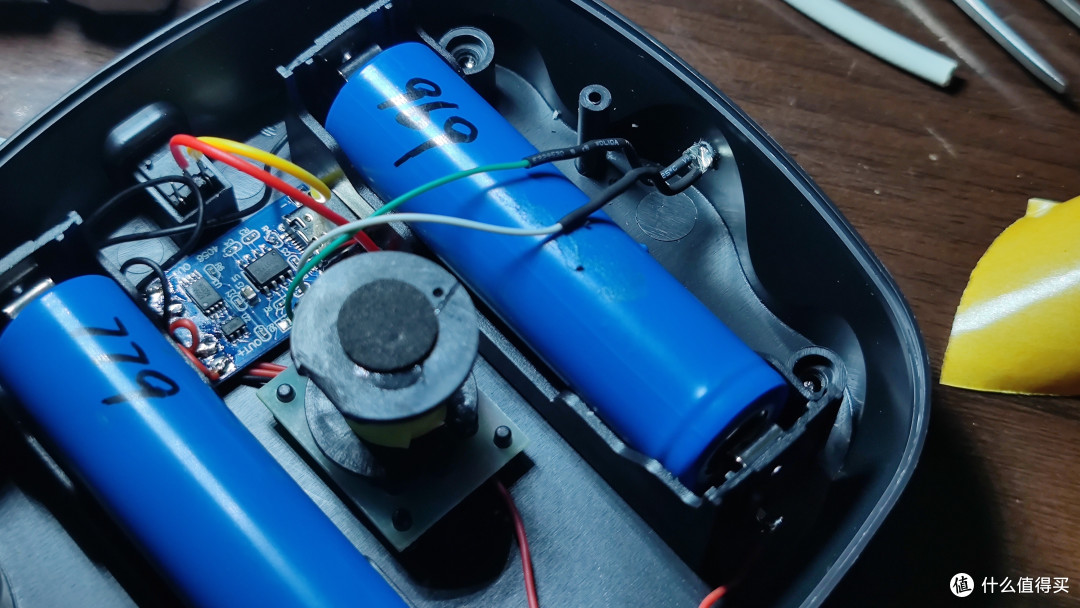

为了能用久点,打算两节18650并联,找了两节容量差不多的,分别充满电,加个底座放进去,再找个4056小板,这样可以充电和插电同时用。原来的圆孔插头直接连4056小板的正负输入,输出连线圈的小电路板。为了充电能看到指示灯,将4056小板的贴片LED拆下来,接了个草帽LED,在外壳正面挖了个孔来放它,这样就能看到充电状态了,充电红灯,充满灯灭。
装壳测试了下,没有问题。现在是可以插电也可以充电用了。但有个问题,只要电池有电,插不插电的情况下,只要给个初始力让他摆动,它就会不停的摆动了…
加个开关!

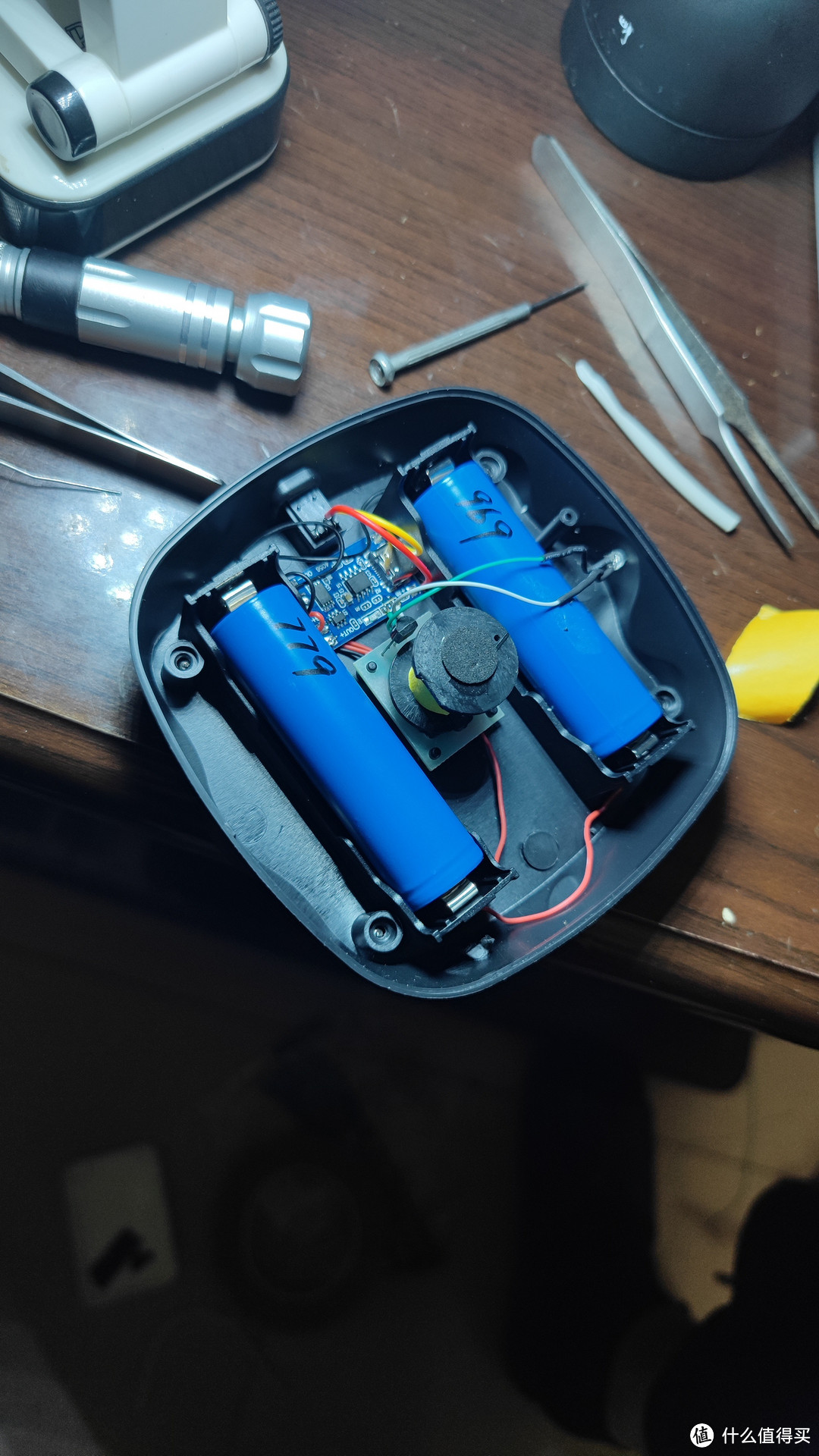

又开盖,开孔,在4056小板输出到电磁铁电路板之间加了个小开关,这样就OK了!
最后装机测试,完美!
乞丐版正式升级为次乞丐版
现在可以随时摇摆了,底座也稳了,买的一堆零件终于有了用武之地
